2019年中考物理真题集锦——专题2：光学作图(word版含答案)

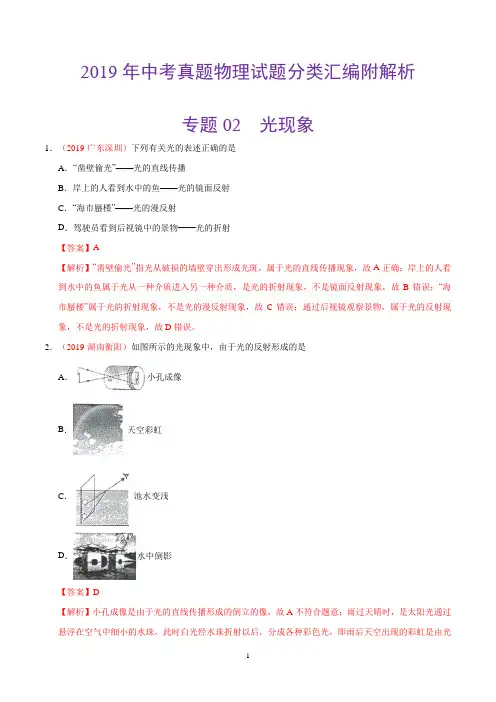

2019年中考真题物理试题分类汇编附解析专题02 光现象1．（2019·广东深圳）下列有关光的表述正确的是A．“凿壁偷光”——光的直线传播B．岸上的人看到水中的鱼——光的镜面反射C．“海市蜃楼”——光的漫反射D．驾驶员看到后视镜中的景物——光的折射【答案】A【解析】“凿壁偷光”指光从破损的墙壁穿出形成光斑，属于光的直线传播现象，故A正确；岸上的人看到水中的鱼属于光从一种介质进入另一种介质，是光的折射现象，不是镜面反射现象，故B错误；“海市蜃楼”属于光的折射现象，不是光的漫反射现象，故C错误；通过后视镜观察景物，属于光的反射现象，不是光的折射现象，故D错误。

2．（2019·湖南衡阳）如图所示的光现象中，由于光的反射形成的是A．小孔成像B．天空彩虹C．池水变浅D．水中倒影【答案】D【解析】小孔成像是由于光的直线传播形成的倒立的像，故A不符合题意；雨过天晴时，是太阳光通过悬浮在空气中细小的水珠，此时白光经水珠折射以后，分成各种彩色光，即雨后天空出现的彩虹是由光的色散形成的，故B不符合题意；池水变浅，是因为从池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，属于光的折射现象，故C不符合题意；水中倒影属于平面镜成像，是由于光的反射形成的，故D符合题意。

3．（2019·山东淄博）小明在湖边树荫下乘凉，想到了所学的物理知识。

其中合理的是A．树下的圆形光斑，是光沿直线传播形成的B．看到池水“变”浅，是光的反射引起的C．水中出现树的倒影，水中的“树”比岸上的树小D．阳光中的紫外线可以灭菌，也可以用来遥控【答案】A【解析】浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的。

故A合理；池水看起来比实际浅，这是由于光的折射引起的。

故B错误；水中出现树的倒影，是平面镜成像现象，水中的“树”是岸上的树的虚像，两者大小相等。

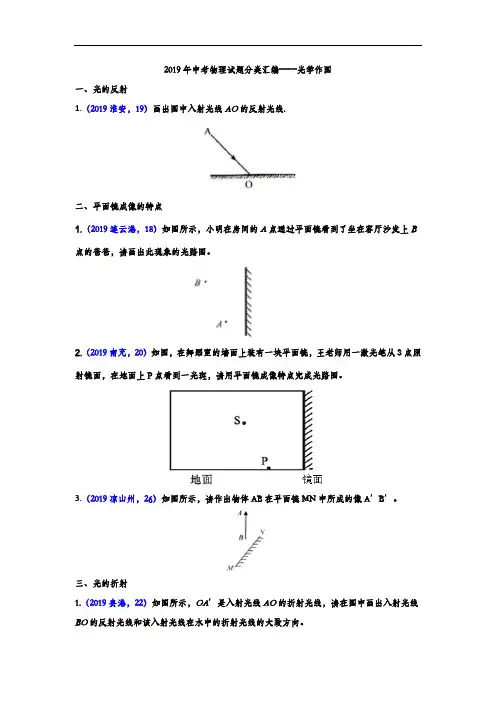

2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019襄阳，18）请根据入射光线画出折射光线。

4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

5.（2019常德，24）如下图所示，请完成折射光路图。

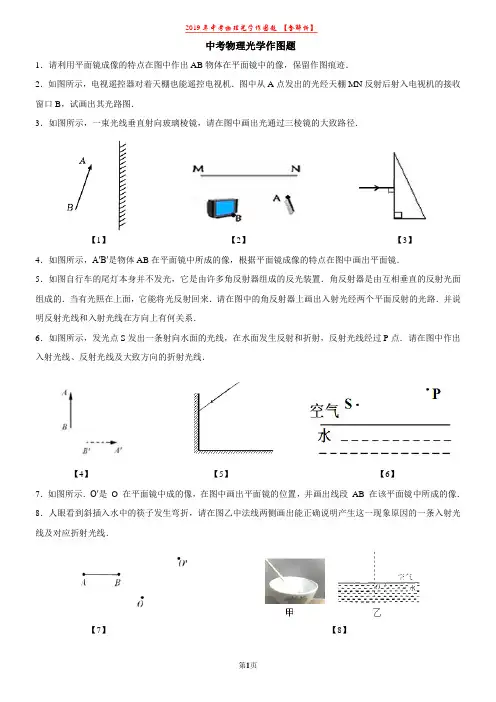

中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。

2019年中考物理真题分类汇编————光现象专题2试题版+答案版一、选择题1.（2019北部湾，2）如图所示，能解释“倒影”形成的是（）A．光的色散 B．光的折射 C．光的反射 D．光的直线传播2.（2019安顺，3）下列图中关于光学现象的描述或解释不正确的是（）A．甲图中小孔成的是倒立的实像B．乙图中凹透镜可以矫正远视眼C．丙图中白光通过三棱镜会分解成多种色光D．丁图中漫反射的光线遵循光的反射定律3.（2019福建，3）如图的四种现象中，由于光的折射形成的是（）4.（2019福建，6）光线从空气射到平静的水面，入射角为50°，则反射光线与水面的夹角为（）A．0°B．40°C．50°D．100°5.（2019无锡，6）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（）A．水平向右移动B．水平向左移动C．竖直向上移动D．竖直向下移动6.（ 2019深圳，1）下列有关光的表述正确的是（）A. “凿壁偷光”——光的直线传播B. 岸上的人看到水中的鱼——光的镜面反射C. “海市蜃楼”——光的漫反射D. 驾驶员看到后视镜中的景物——光的折射7.(2019绥化，2)下列光现象中，属于光沿直线传播的实例是（）8.（2019黄石，3）下列有关光现象的说法正确的是（）A．水中倒影是倒立、等大的实像B．验钞机利用红外线使荧光物质发光C．电影院银幕上的图案是放映机生成的倒立、放大的实像D．太阳光经过三棱镜产生彩色光带是光的反射现象9.（2019孝感，2）下列光现象中，由于光的直线传播形成的是（）A．小孔成像B．雨后彩虹C．水中倒影D．海市蜃楼10.（2019湘西州，4）如图所示，入射光线与平面镜成30°角，下列说法正确的是（）A．反射角是60°B．入射角是30°C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变11.（2019长春，4）下列现象属于光的折射形成的是（）A．日食B．黑板“反光”C．桥在水中的倒影D．池水看起来变浅二、填空题1.（2019北部湾，19）小明同学站在穿衣镜前1m处，他在镜中的像到镜面的距离为________m，当他向穿衣镜靠近时，他在镜中的像的大小_________（选填“变大”、“变小”或“不变”）。

2019全国中招物理作图题汇总（参考答案在最后）1、一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。

2、如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

3、如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

4、如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请做出小明通过空心管又能看到硬币的光路图。

5、（1）从焦点射向凸透饶的一朿光如图甲所示，请画出通过透镜后的光线6、如图所示，ab是经平面镜反射后的一条光线。

请在图中画出ab的入射光线和ab经凹透镜折射后的光线。

7、“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

8、如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S 在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

9、如图乙所示，请画出两条光线经过凹透镜后的折射光线。

10、有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。

请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。

11、质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

12、(1)如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)13、请在图中画出足球所受重力的示意图。

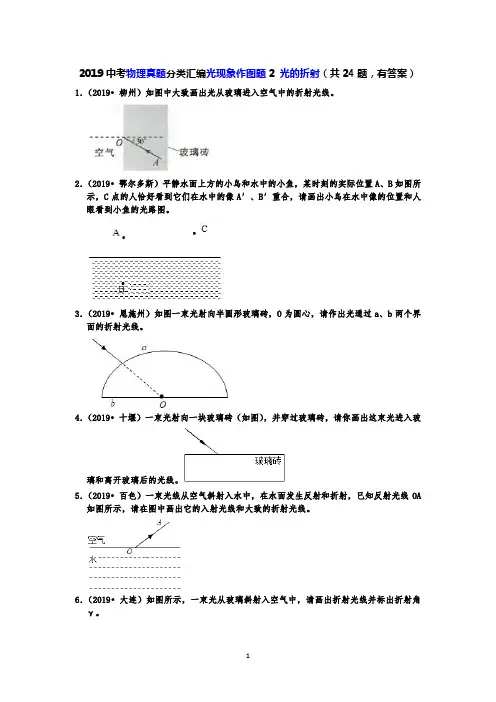

2019中考物理真题分类汇编光现象作图题2 光的折射（共24题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。

2．（2019•鄂尔多斯）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。

3．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

4．（2019•十堰）一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。

5．（2019•百色）一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA 如图所示，请在图中画出它的入射光线和大致的折射光线。

6．（2019•大连）如图所示，一束光从玻璃斜射入空气中，请画出折射光线并标出折射角γ。

7．（2019•青海）如图所示，已知入射光线在玻璃中的折射光线，请画出对应入射光线的大致方向。

8．（2019•南通）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。

9．（2019•兰州）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。

10．（2019•贵阳）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

11．（2019•海南）在图中画出入射光线AO对应的折射光线大概位置。

12．（2019•吉林）请在图中画出折射光线的大致位置；13．（2019•攀枝花）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

14．（2019•贵港）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

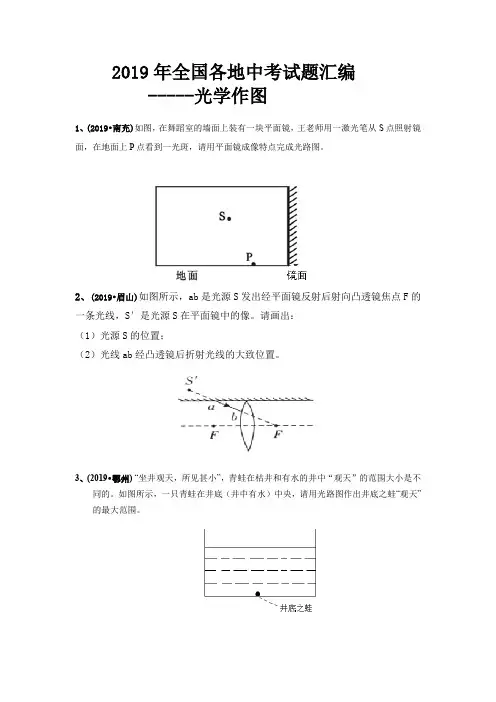

2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

(2)图乙，S是点光源。

正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。

7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。

8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。

10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请作出小明通过空心管又能看到硬币的光路图。

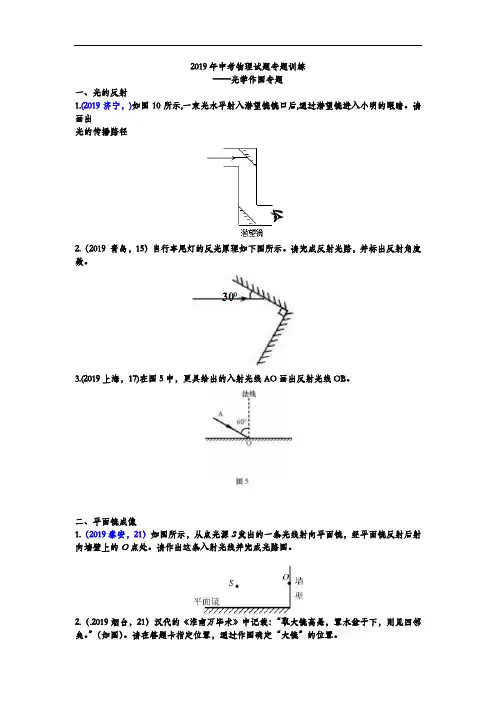

2019年中考物理试题专题训练——光学作图专题一、光的反射1.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径2.（2019 青岛，15）自行车尾灯的反光原理如下图所示。

请完成反射光路，并标出反射角度数。

3.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。

二、平面镜成像1.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

2.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

3.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

4.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

三、光的折射1.（2019宜宾，13）如图所示，空气中一束光经过S点斜射向竖立放置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8中画出该光路图（不考虑玻璃砖的反射）。

2.（2019兰州，26）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。

3.（2019海南19，）在图中画出入射光线AO对应的折射光线大概位置。

4.（2019呼和浩特，19）如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

四、凸透镜1.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b经过凸透镜后的折射光线；2.（2019 青岛，2）下列作图，错误的是3.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

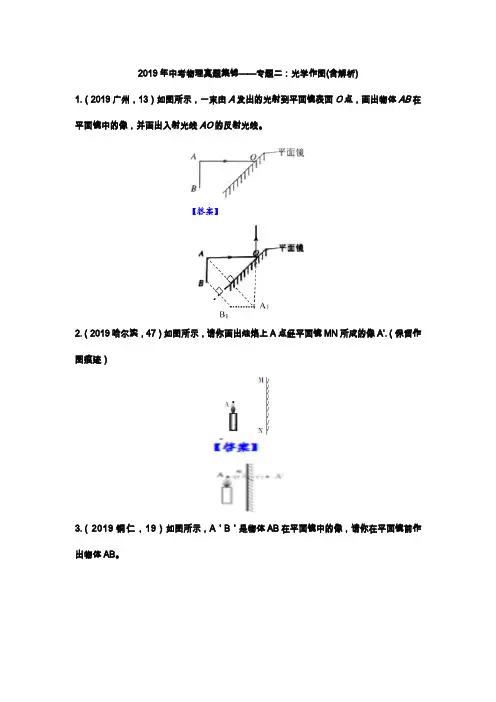

2019年中考物理真题集锦——专题二：光学作图(含解析)1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。

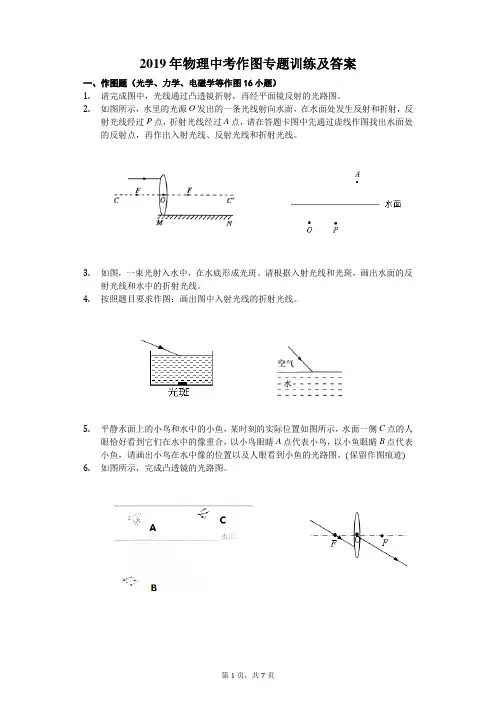

2019年物理中考作图专题训练及答案一、作图题（光学、力学、电磁学等作图16小题）1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。

2.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

3.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

4.按照题目要求作图：画出图中入射光线的折射光线。

5.平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图。

(保留作图痕迹) 6.如图所示，完成凸透镜的光路图。

7.如图所示，杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡.请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F2．8.如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

9.如图，在图中画出最省力的绕线方式，若不计滑轮自重与摩擦10.请用笔画线代替绳子，画出图中工人用滑轮组提升重物G的最省力的绕法．11.一个3N重的小球漂浮在水面上，如图所示，画出小球受到的浮力。

12.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】13.请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

14.请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。

15.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．16.(1)请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中.要求：开关控制电灯，插座单独使用．(2)在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．(3)请你在图丙所示的继电器上把电源连在电路里，使它成为一个电铃.(这样的电铃没有铃碗，通常叫做蜂鸣器.)2019年物理中考作图专题训练参考答案1. 解：(1)平行于主光轴的光线经凸透镜折射后折射光线通过焦点；(2)过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：2. 解：根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O′，由于反射光线的反向延长线要过像点O′，连接PO′，与水面的交点就是入射点M。

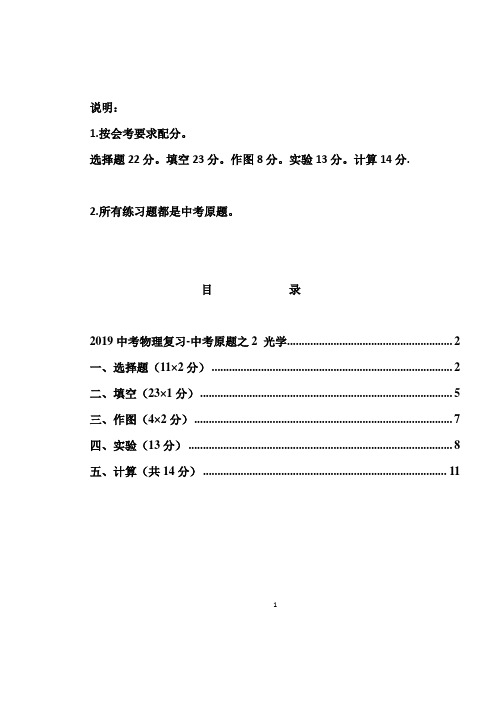

说明：1.按会考要求配分。

选择题22分。

填空23分。

作图8分。

实验13分。

计算14分.2.所有练习题都是中考原题。

目录2019中考物理复习-中考原题之2 光学 (2)一、选择题（11×2分） (2)二、填空（23×1分） (5)三、作图（4×2分） (7)四、实验（13分） (8)五、计算（共14分） (11)12019中考物理复习-中考原题之2光学一、选择题（11×2分）1. （2018·常州）为避免司机低头观察汽车仪表、忽略路况造成事故，厂商开发出抬头显示器：汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到竖直的仪表显示的像。

则（D）A.像是实像B.像是由于光的折射形成的C.像比驾驶台上的仪表显示要小D.司机前面的挡风玻璃与水平面的夹角应为45o2．(2018·绵阳)在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看不到镜中自己脚上的新鞋。

小明做一下动作，能够让他看到镜中自己脚上的一只鞋或者两只鞋的是（A）A．站在原地下蹲B．保持直立靠近“试鞋镜”C．站在原地竖直向上提起一只脚D．保持直立远离“试鞋镜”3．（2018•攀枝花）下列说法正确的是（B）A．光在任何情况下都沿直线传播B．夏天雨后出现彩虹是光的色散现象C．光在水中的传播速度比空气中快D．汽车的后视镜是凹面镜，可以扩大视野24．（2018·舟山）下列是观察对岸的树木在水中倒影的光路图，正确的是（ B ）A ．B ．C ．D ．5.（2018·自贡）关于光现象，下列说法正确的是（C ）A. 漫反射不遵守光的反射定律B. 验钞机利用红外线辨别钞票的真伪C. 开凿隧道时用激光束引导掘进机，利用了光的直线传播D. 自行车的尾灯是靠光的折射来引起后方车辆司机注意的6.（2018•广安）下列关于光现象的说法中正确的是（ D ）A．岸边的人在水中所成的“倒影”是光的折射形成的B．物体在平面镜中成的是虚像，物体离平面镜越近像越大C．使用投影仪可以在屏幕上形成正立放大的实像，光在屏幕上发生了漫反射D．凹透镜对光有发散作用，可用来矫正近视眼7．（2018•玉林）下列关于光现象的描述正确的（ C ）A．人佩戴的凹透镜可以矫正远视眼 B．验钞机利用红外线辨别钞票的真伪3C．游泳池注水后，由于光的折射看上去好像变浅了D．共享单车的尾灯是靠光的折射来引起后方车辆司机注意的8．（2018·德阳）对一些实例和对应解释，下列说法中正确的是( D )A. 看见水中的鱼儿---光的直线传播B. 太阳下人影相随---光的反射C.近视眼镜的镜片----凸透镜D. 用镜子增大空间感---平面镜成像9．(2018·衡阳)如图所示，下列光学现象及其解释正确的是（ C ）A．图甲中，小孔成的是倒立的虚像 B．图乙中，人配戴的凹透镜可以正远视眼C．图内中，海市蜃楼由于光的折射现象形成的D．图丁中，漫反射的光线杂乱无章不循光的反射定律10．（2018•淄博）在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则（ B ）A．光屏上会出现倒立放大的实像4B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像11.（2018·菏泽）已知凸透镜的焦距为15cm.下列说法正确的是（ B ）A.当物体距凸透镜10cm时，成正立、放大的实像B.当物体距凸透镜20cm时，成倒立、放大的实像C.当物体距凸透镜35cm时，成倒立、放大的实像D.当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大二、填空（23×1分）12. (2018·威海)如图所示，生活中的太阳灶是利用凹面镜对光具有__会聚_ 作用制成的，利用其烧水时，是将太阳能转化为水的内能。

2019 年中考物理真题分类汇编——透镜作图专题一、凸面镜1.（ 2019 黄石， 15）凸面镜以下图，MN 为主光轴， O 点为光心， F 点为焦点，请在图中画出三条光芒的折射光芒，并作出物点S 的像点 S′（注意保存作图印迹）2.（ 2019 孝感， 12）以下图，凸面镜斜放，其主光轴与水平成 45°角， F 是焦点。

一条入射光芒，经过凸面镜折射后，入射到水平搁置的平面镜上被反射，已知折射光芒 BO 与水平成 45°角，请达成光路图，画进出射到凸面镜的入射光芒和经平面镜反射的反射光芒。

3.（ 2019 毕节， 16）以下图，凸面镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出经过凸面镜的入射光芒，以及折射入水后的光芒（方向大概切合物理规律即可）。

4.（ 2019 徐州， 34）以下图，一束光平行于凸面镜主光轴入射，请画出相应的折射光芒．5.（ 2019 黔东南， 17）以下图，凸面镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出经过凸面镜的入射光芒，以及折射入水后的光芒（方向大概切合物理规律即可）。

6.(2019 怀化， 29)以下图，光芒伍平行于凸面镜的主光轴，光芒右过光心乙清在图中作出光芒 a、b经过凸面镜后的折射光芒；7.（ 2019 青岛， 2）以下作图，错误的选项是8.（ 2019 潍坊，）以下图， AB 为遮光板， S′是点光源 S 在平面镜中所成的像，S 发出的一条光芒经平面镜反射后恰巧经过凸面镜左边焦点F。

请画出：（1）光源 S 的地点；（2）光芒 EF 的入射光芒；（3）光芒 EF 经凸面镜后的出射光芒。

9.（ 2019 广州， 14）图为某望远镜内部部分光路图，物镜是凸进镜，O 为光心， F 为物镜焦点，焦距为500mm。

(1)在图中画出光芒a、 b 经物镜折射前的入射光芒。

(2)目镜是_____透镜 (选填“凹” 、“凸“)。

光学作图题课后作业1．按题目要求作图：（1）在甲图中作出折射光线．（2）在图乙中作出物体AB平面镜中所成的像．（3）图丙中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′．2．小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹．3．如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．4．如图，OB是反射光线，ON是法线，请作出它的入射光线AO．5．如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时画出这束光进入水中的大致折射光线．6．如图所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在图中用作图法画出烛焰S点的像S′．长度和时间的测量参考答案1．解：（1）过入射点做出法线，光从水里或其它透明介质斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角．如下图所示：（2）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物AB在平面镜中所成的像，如图所示：（3）先将两条反射光线AB、CD反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，如图所示：2．解：由光的反射定律可知：入射光线、反射光线和法线在同一平面内，根据入射光线和反射光线的夹角，过反射点作出法线，再做法线的垂线即为镜面，如图所示：3．解：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线，如下图所示：4．解：图中法线已经给出，根据反射角等于入射角．在法线左侧画出入射光线即可，如图所示：5．解：连接AC，BC，作∠ACB的角平分线，即为法线，因为镜面与法线垂直，所以做法线的垂线即为平面镜的位置，B点为反射光线射向水面的入射点，根据光从空气斜射入水中时，折射角小于入射角，可画出折射光线，如图所示．6．解：由S发出的通过光心的光线方向不变；平行于主光轴的光线经过凸透镜折射后过焦点，两条折射光线的反向延长线为S的像S′，如图所示：。

2019 年中考物理真题分类汇编——光的折射作图专题1.（ 2019 贵港， 22）如下图，OA′是入射光芒AO 的折射光芒，请在图中画进出射光芒BO 的反射光芒和该入射光芒在水中的折射光芒的大概方向。

2.（ 2019 鄂州， 19）“井底之蛙，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不一样的。

如下图，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（ 2019 襄阳， 18）请依据入射光芒画出折射光芒。

4.（ 2019 盐城， 23）在图碗中加满水后恰巧看到硬币右侧沿.画出恰巧看到右侧沿的一条光路5.（ 2019 苏州， 23）（ 2019 苏州，）图中，一条光芒从空气射入水中，请标出它的入射角α并大概画出折射光芒6.（ 2019 广安， 20）如下图、 OB 为反射光芒，O 为入射点，请画出该光芒的入射光芒及其折射光芒。

7.（2019 内江， 10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下切合实质状况的是（）8.（2019 宜宾， 13）如下图，空气中一束光经过S点斜射向直立搁置的平面镜，经平面镜反射后射向一块玻璃砖的上表面，并穿过玻璃砖从下表面射出，请在图8 中画出该光路图（不考虑玻璃砖的反射）。

9.（2019 兰州， 26）如下图为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“研究光的折射规律” 的实验表示图，此中 AO 为激光器发出的从空气射向半圆形玻璃砖的一束入射光芒，请画出反射光芒和玻璃砖中折射光芒的大概方向。

10.（ 2019 海南 19，）在图中画进出射光芒AO 对应的折射光芒大体地点。

11.（ 2019 呼和浩特， 19）如图，光芒AO 由玻璃斜射进入空气，作出反射光芒和大概的折射光芒。

12.（ 2019 安徽， 10）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路如图甲所示。

此刻让光逆着折射光芒的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光芒和反射光芒。
