拱桥的施工

第1篇一、工程概况1. 工程名称：XX地区XX拱桥工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米，引桥跨径XX米4. 工程类型：公路桥梁5. 施工单位：XX建筑工程有限公司二、施工组织设计1. 施工进度计划根据工程概况，制定以下施工进度计划：（1）施工准备阶段：1个月（2）基础施工阶段：3个月（3）下部结构施工阶段：4个月（4）上部结构施工阶段：6个月（5）桥面系施工阶段：2个月（6）交工验收阶段：1个月2. 施工人员组织（1）项目经理部：负责整个工程的施工组织、协调和管理。

（2）施工队伍：根据工程特点和施工需求，合理配置各类施工人员，包括技术人员、管理人员、施工工人等。

（3）质量保证体系：建立健全质量保证体系，确保工程质量。

三、施工方案1. 施工工艺（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，灌注水下混凝土。

2）承台施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。

3）桥墩施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。

（2）下部结构施工1）墩柱施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。

2）盖梁施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C30。

（3）上部结构施工1）拱肋施工：采用悬臂浇筑法，模板采用组合钢模板，混凝土强度等级C50。

2）拱波施工：采用现浇混凝土施工，模板采用组合钢模板，混凝土强度等级C50。

（4）桥面系施工1）桥面板施工：采用预制混凝土板施工，混凝土强度等级C30。

2）桥面防水施工：采用防水卷材施工。

3）桥面铺装施工：采用沥青混凝土施工。

2. 施工方法（1）基础施工1）钻孔灌注桩施工：采用旋挖钻机进行钻孔，控制好孔位和孔深，确保成孔质量。

2）承台施工：浇筑混凝土前，对模板进行清理、涂油，确保模板与混凝土的粘结。

3）桥墩施工：采用现浇混凝土施工，严格控制混凝土的配合比和质量。

第1篇一、项目概述本项目为某地区某河流上的拱桥建设，桥梁全长为200米，主跨为100米，采用单跨拱桥设计。

拱桥结构为钢筋混凝土结构，桥面宽度为9米，设计荷载为汽车-超20级，验算荷载为挂车-120。

本项目旨在提高地区交通效率，改善两岸居民出行条件。

二、施工准备1. 组织机构及人员配置成立项目施工指挥部，下设施工、技术、质量、安全、材料、财务等职能科室。

各科室负责人由经验丰富、责任心强的管理人员担任，确保项目顺利进行。

2. 施工场地准备- 清理施工现场，确保场地平整、排水畅通。

- 设置临时施工道路，方便材料运输和人员进出。

- 建立临时办公、生活设施，满足施工人员需求。

3. 材料设备准备- 购置或租赁施工所需的各种材料、设备，如钢筋、水泥、模板、吊车、搅拌机等。

- 对设备进行检查、维修，确保其性能良好。

4. 技术准备- 组织技术人员学习设计图纸和相关规范，熟悉施工工艺。

- 编制施工组织设计、施工方案，明确施工顺序、施工方法、质量控制要点等。

三、施工工艺1. 基础施工- 首先进行基础开挖，按照设计要求进行地基处理。

- 基础采用钢筋混凝土结构，分两次浇筑，先浇筑垫层，再浇筑承台。

- 基础混凝土达到设计强度后，进行承台模板安装，进行混凝土浇筑。

2. 拱肋施工- 拱肋采用钢筋混凝土结构，分节段施工。

- 在基础上设置支架，支架采用钢支撑结构，确保拱肋施工过程中的稳定。

- 拱肋分节段施工，先浇筑底板，再浇筑侧板，最后浇筑拱顶。

- 每节段混凝土达到设计强度后，拆除支架，进行下一节段施工。

3. 桥面施工- 桥面采用钢筋混凝土结构，分两次浇筑，先浇筑底板，再浇筑面板。

- 在拱肋施工完成后，进行桥面模板安装，进行混凝土浇筑。

- 桥面混凝土达到设计强度后，进行桥面防水、排水、栏杆等附属工程施工。

四、质量控制1. 原材料质量控制- 严格控制钢筋、水泥、砂石等原材料的质量，确保其符合设计要求。

- 对原材料进行抽样检验，不合格材料不得使用。

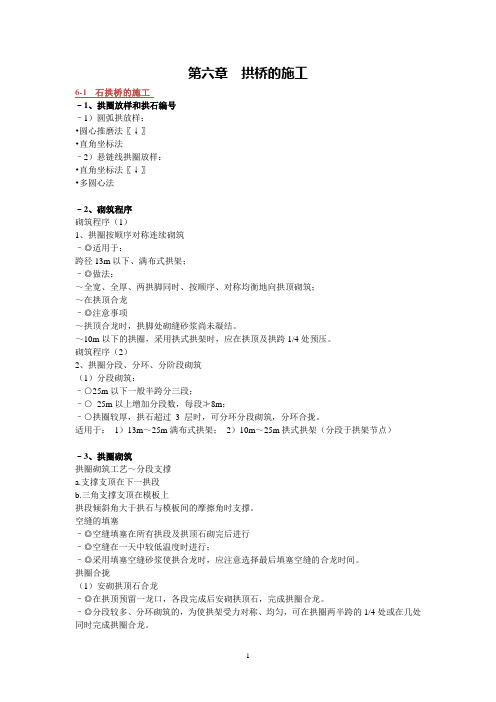

第六章拱桥的施工6-1石拱桥的施工–1、拱圈放样和拱石编号–1）圆弧拱放样：•圆心推磨法〖↓〗•直角坐标法–2）悬链线拱圈放样：•直角坐标法〖↓〗•多圆心法–2、砌筑程序砌筑程序（1）1、拱圈按顺序对称连续砌筑–◎适用于：跨径13m以下、满布式拱架；–◎做法：～全宽、全厚、两拱脚同时、按顺序、对称均衡地向拱顶砌筑；～在拱顶合龙–◎注意事项～拱顶合龙时，拱脚处砌缝砂浆尚未凝结。

～10m以下的拱圈，采用拱式拱架时，应在拱顶及拱跨1/4处预压。

砌筑程序（2）2、拱圈分段、分环、分阶段砌筑（1）分段砌筑：–○25m以下一般半跨分三段；–○25m以上增加分段数，每段≯8m；–○拱圈较厚，拱石超过3 层时，可分环分段砌筑，分环合拢。

适用于：1）13m～25m满布式拱架；2）10m～25m拱式拱架（分段于拱架节点）–3、拱圈砌筑拱圈砌筑工艺～分段支撑a.支撑支顶在下一拱段b.三角支撑支顶在模板上拱段倾斜角大于拱石与模板间的摩擦角时支撑。

空缝的填塞–◎空缝填塞在所有拱段及拱顶石砌完后进行–◎空缝在一天中较低温度时进行；–◎采用填塞空缝砂浆使拱合龙时，应注意选择最后填塞空缝的合龙时间。

拱圈合拢（1）安砌拱顶石合龙–◎在拱顶预留一龙口，各段完成后安砌拱顶石，完成拱圈合龙。

–◎分段较多、分环砌筑的，为使拱架受力对称、均匀，可在拱圈两半跨的1/4处或在几处同时完成拱圈合龙。

–◎为防止过大的温度附加应力，合龙应按设计规定的温度和时间进行。

•如无规定则宜在接近当地年平均温度时进行。

拱圈合拢（2）刹尖封拱–◎小跨径拱圈，可采用刹尖封顶完成拱圈合龙。

–◎做法•在砌筑拱顶石前，先在拱顶缺口中打人若干组木楔，使拱圈挤紧、拱起，然后嵌人拱顶石合龙。

（3）预施压力封顶–◎用千斤顶施加压力来调整拱圈应力，然后进行拱圈合龙。

–◎应严格按照设计规定进行。

•如设计文件中无此要求时，不得采用。

轨道–4、拱上建筑砌筑◎为避免主拱产生过大的不均匀变形，应由拱脚向拱顶对称、均衡地砌筑◎实腹式拱上建筑一般在卸架前进行。

拱桥施工工艺1.拱桥有支架施工1）拱架施工砌筑石拱桥或混凝土预制块拱桥，以及现浇混凝土或钢筋混凝土拱桥时，需要搭设拱架，以承受全部或部分主拱圈和拱上建筑的质量，保证拱圈的形状符合设计要求。

（1）拱架拼装。

拱架可就地拼装或根据起吊设备能力预拼成组件后再进行安装。

拱架拼装过程中必须注意各节点、各杆件的受力平衡，并准备好拱顶拆拱设备，以使拱装拆自如。

（2）拱架安装。

①工字钢拱架安装。

工字钢拱架的架设应分片进行。

架设每片拱片时，应同时将左、右半片拱片吊至一定高度，并将拱片脚纳入墩台缺口或预埋的工字钢支点上与拱座铰连接，然后安装拱顶卸拱设备进行合龙。

对于横梁、弧形木及支承木，应先安装弧形木再安装支承、横梁及模板。

弧形木上应通过操平以检查标高准确，当误差过大时，可在弧形木上加铺垫木或刻槽。

横梁应严格按设计安放。

②钢桁架拱架安装。

钢桁架拱架的安装方法主要包括悬臂拼装法、浮运安装法、半拱旋转法、竖立安装法等。

a.悬臂拼装法。

悬臂拼装法适用于拼装式钢桁架拱架安装，拼装时从拱脚起逐节进行，拼装好的节段用滑车组系吊在墩台塔架上。

b.浮运安装法。

拱架拼装后，即可进行安装，为便于拱架进孔与就位，拱架拼装时的矢高，应稍大于设计矢高（即预留沉降值）。

在拱架进孔后，用挂在墩台上的大滑车和放置在支架上的千斤顶来调整矢高，并用水压仓，以降低拱架，使拱架就位。

安装时，拱顶铰须临时捆紧，拱脚铰和铰座位置须稍加调整，以使铰座密合。

c.半拱旋转法。

采用半拱旋转法安装钢桁架拱架的方法与安装工字形钢拱架相似，其不同之处在于钢桁架安装时，起吊前拱脚先安装在支座上，然后用拉索使半拱架向上旋转合龙。

d.竖立安装法。

钢桁架拱架竖立安装是在桥跨内两端拱脚上，垂直地拼成两半孔骨架，再以绕拱脚铰旋转的方法放至设计位置进行合龙。

（3）拱架卸落与拆除。

由于拱上建筑、拱背材料、连拱等因素对拱圈受力的影响，应选择在拱体产生最小应力时卸架，一般在砌筑完成后20～30d，待砌筑砂浆强度达到设计强度的70%以后才能卸落拱架。

拱桥施工技术拱桥施工方法按拱圈的制作方式可分为现浇法和预制装配法；按拱圈的架设施工方式可分为有支架施工和无支架施工两类。

有支架施工是拱桥施工的主要方法，尤其是石拱桥和混凝土拱桥，几乎全是采用搭设拱架的方法进行施工的，但这种方法需要耗费大量建筑材料和劳动力，并且工期较长，大大影响了拱桥的推广使用。

拱桥是一种能充分发挥圬工及钢筋混凝土材料抗压性能的合理桥型，其外形美观、维修费用低，具有向大跨度方向发展的优势。

为了改善拱桥施工方法落后的状况，目前在施工方法和机具设备方面做了大量改进。

一、混凝土拱桥施工混凝土拱桥的施工按其主拱圈成型的方法可以分为以下三大类。

（一）就地浇筑法就地浇筑法就是把拱桥主拱圈混凝土的基本施工工艺流程（立模、扎筋、浇筑混凝土、养护及拆模等）直接在桥孔位置来完成。

按照所使用的设备来划分，包括以下两种。

1.有支架施工法这和梁式桥的有支架施工类似，与其支架类型、主拱圈混凝土浇筑的技术要求以及卸架方式等有关。

2.悬臂浇筑法悬臂浇筑法把主拱圈划分成若干个节段，并用专门设计的钢桁托架结构作为现浇混凝土的工作平台。

托架的后端铰接在已完成的悬臂结构上，其前端则用刚性组合斜拉杆经过临时支柱和塔架，再由尾索锚固在岸边的锚碇上。

但是钢桁托架本身较重，转移较难，钢筋骨架和混凝土法的运输需借助缆索吊装设备，施工比较麻烦，拱轴线上各点的高程也较难控制，故目前较少采用这种施工方法。

（二）预制安装法预制安装法按主拱圈结构所采用的材料可以分为整体安装法和节段悬拼法两种。

1.整体安装法这种施工方法适合于钢管混凝土系杆拱的整片起吊安装，钢管混凝土拱肋在未灌混凝土之前具有质量轻的优点。

例如某跨径为45m的系杆拱片，经组合后，其吊装质量仅为18.7t，用起重量为20t的浮吊，仅用了一天就把两片拱片全部安装完毕。

被起吊的拱片应做以下三点验算。

拱肋从平卧到竖立的翻转过程中，形若一根简支曲梁。

因此，应将此两个起吊点视为作用于其上的垂直集中力，来验算此曲梁的强度和刚度。

拱桥的施工方法引言:拱桥是一种古老且经典的建筑结构，它以其美丽的外观和卓越的承载能力而受到世界各地建筑师和工程师的喜爱。

拱桥的施工方法需要高度的技术和专业知识，以确保其结构的稳定性和安全性。

本文将介绍拱桥的施工过程，包括基础施工、拱形构件安装和完成拱桥的最后步骤。

一、基础施工:在拱桥施工的开始阶段，首先需要进行基础施工。

基础是拱桥承重的关键，在施工过程中必须非常谨慎。

首先，需要确保基础的地基稳固，可以通过排除松软的土壤和加固基础来实现。

一旦地基准备好，就可以进行基础的混凝土浇筑，通常使用特制的模板进行施工，以确保基础的形状和强度。

二、拱形构件安装:基础完成后，接下来是拱形构件的安装。

这些拱形构件是构成拱桥结构的关键部分。

在开始安装之前，需要先进行仔细的规划和设计。

每个构件的尺寸和形状都需要精确计算，以确保后续的安装顺利进行。

拱形构件通常采用预制的方式制造，这样可以保证其质量和尺寸的一致性。

在安装过程中，需要使用起重设备将构件吊装到预定位置，并确保其与基础和其他构件的连接牢固可靠。

在进行连接时，通常采用焊接或螺栓等方式，使构件之间形成一个整体。

三、拱桥完成的最后步骤:当拱形构件安装完成后，拱桥进入最后的施工阶段。

这个阶段包括拱桥的表面处理和防护，以及相关的装饰工作。

拱桥的表面处理通常包括清洁、打磨和涂漆等步骤，以保护其表面免受气候和其他因素的损害。

此外，为了增加拱桥的美观和功能性，还可以添加一些装饰性的元素，如灯光、雕塑和花坛等。

这些装饰物可以进一步提升拱桥在城市或自然环境中的景观价值，使其成为一个吸引人的地标。

结论:拱桥的施工方法需要专业的知识和技术，确保其结构的稳定性和安全性。

基础施工、拱形构件安装和最后的完成步骤是拱桥施工的主要阶段。

正确地进行这些步骤是保证拱桥质量和美观的关键。

因此，在进行拱桥施工时，建议寻求专业和经验丰富的建筑师或工程师的指导和帮助，以确保拱桥的成功完成。

拱桥作为一种具有历史和文化价值的建筑，将继续为人们带来美丽和欣赏的机会。

拱桥常用的施工方法拱桥是一种常见的桥梁结构，具有良好的承重能力和美观的外观。

在拱桥的施工过程中，常用的施工方法有以下几种：一、模板浇筑法模板浇筑法是一种常用的拱桥施工方法。

首先，根据设计要求制作好拱桥的模板。

然后，将模板安装在桥墩上，并用钢筋进行加固。

接下来，将混凝土倒入模板中，并进行振捣，使混凝土充分密实。

待混凝土凝固后，拆除模板，即可完成拱桥的施工。

二、预制构件安装法预制构件安装法是一种高效的拱桥施工方法。

首先，根据设计要求制作好拱桥的预制构件，包括拱块、拱肋等。

然后，将预制构件运输到现场，并进行安装。

在安装过程中，需严格控制构件的位置和高程，确保其与桥墩的连接牢固。

最后，对连接处进行加固，以确保拱桥的整体稳定性。

三、浮箱拱施工法浮箱拱施工法是一种适用于水中施工的拱桥施工方法。

首先，根据设计要求制作好拱桥的浮箱，并将其浮运到施工现场。

然后，将浮箱沉放在桥墩位置上，并与桥墩进行连接。

接下来，将混凝土注入浮箱内，并进行振捣，使混凝土充分密实。

待混凝土凝固后，将浮箱拆除，即可完成拱桥的施工。

四、拱顶施工法拱顶施工法是一种适用于大跨度拱桥的施工方法。

首先，根据设计要求在两侧的桥墩上分别搭设起拱顶架。

然后，根据设计要求制作好拱顶模板，并安装在拱顶架上。

接下来，将混凝土倒入模板中，并进行振捣，使混凝土充分密实。

待混凝土凝固后，拆除模板和拱顶架，即可完成拱桥的施工。

五、拼装施工法拼装施工法是一种适用于大跨度拱桥的施工方法。

首先，根据设计要求制作好拱桥的构件，包括拱块、拱肋等。

然后，将构件运输到现场，并进行拼装。

在拼装过程中，需严格控制构件的位置和高程，确保其与桥墩的连接牢固。

最后，对连接处进行加固，以确保拱桥的整体稳定性。

通过以上几种常用的施工方法，可以高效、安全地完成拱桥的施工。

在实际施工中，需要根据具体情况选择合适的施工方法，并严格按照设计要求进行操作，以确保拱桥的质量和稳定性。

拱桥作为一种重要的交通设施，对于城市的发展和人们的出行具有重要意义。

拱桥桥梁工程施工一、前期准备工作1.方案设计：在施工前，需要进行拱桥的方案设计，确定拱桥的桥面形式、拱顶高程、弧线半径等参数，以及材料、结构形式等具体方案。

设计还需要考虑到施工时的临时支撑和固定结构等问题，确保施工顺利进行。

2.地质勘察：在进行拱桥工程施工前，需要进行地质勘察，了解施工地段的地质情况，确定基础承载力、地下水位、地下障碍物等信息，为后期的施工提供依据。

3.施工组织设计：根据设计方案和地质勘察结果，制定拱桥工程的施工组织设计，确定施工的分期、施工工艺、安全措施等内容，保障施工质量和进度。

二、桥基施工1.桥台与桥墩施工：拱桥的桥台与桥墩是支撑桥梁的重要构件，在施工时需要根据设计要求，进行混凝土浇筑、钢筋绑扎等工序，确保结构稳定。

2.桩基施工：在部分地质条件较差的地区，还需要进行桩基施工，为拱桥提供良好的承载力支撑。

桩基施工包括打桩、灌浆等工序，有助于增加地基承载力。

三、基梁施工1.基梁模板搭设：在进行拱桥的基梁施工前，需要搭设模板，用于混凝土浇筑。

模板的搭设需严格按照设计要求，确保基梁形状准确。

2.基梁钢筋绑扎：在模板搭设完成后，进行基梁钢筋的绑扎工作，将钢筋绑扎成设计要求的结构形式，为混凝土浇筑做好准备。

3.混凝土浇筑：完成钢筋绑扎后，进行混凝土浇筑工作。

浇筑过程中需要注意混凝土的均匀性和密实性，确保基梁结构的牢固性。

四、拱梁施工1.拱梁模板搭设：在基梁施工完成后，进行拱梁模板的搭设工作，用于拱梁的混凝土浇筑。

模板搭设需严格按造型尺寸要求，确保拱梁造型符合设计要求。

2.钢筋绑扎：在模板搭设完成后，进行拱梁钢筋的绑扎工作。

钢筋绑扎需按照设计要求进行，保证拱梁的结构强度。

3.混凝土浇筑：完成钢筋绑扎后，进行拱梁混凝土的浇筑工作。

浇筑过程中需注意混凝土的均匀性和密实性，确保拱梁的整体性能。

五、桥面铺装1.桥面铺装：在拱梁施工完成后，进行桥面的铺装工作，包括路面铺装、护栏安装等工序，使拱桥整体结构完善，并保证交通安全。
