海绵城市透水砖铺装共21页文档

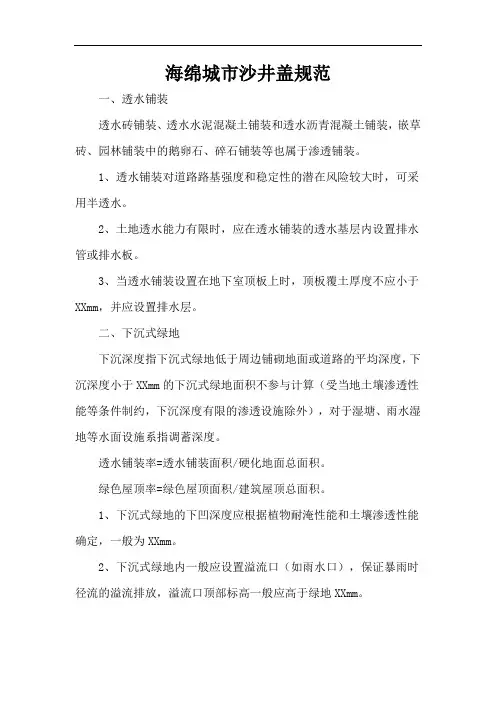

海绵城市沙井盖规范
一、透水铺装
透水砖铺装、透水水泥混凝土铺装和透水沥青混凝土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。

1、透水铺装对道路路基强度和稳定性的潜在风险较大时，可采用半透水。

2、土地透水能力有限时，应在透水铺装的透水基层内设置排水管或排水板。

3、当透水铺装设置在地下室顶板上时，顶板覆土厚度不应小于XXmm，并应设置排水层。

二、下沉式绿地
下沉深度指下沉式绿地低于周边铺砌地面或道路的平均深度，下沉深度小于XXmm的下沉式绿地面积不参与计算（受当地土壤渗透性能等条件制约，下沉深度有限的渗透设施除外），对于湿塘、雨水湿地等水面设施系指调蓄深度。

透水铺装率=透水铺装面积/硬化地面总面积。

绿色屋顶率=绿色屋顶面积/建筑屋顶总面积。

1、下沉式绿地的下凹深度应根据植物耐淹性能和土壤渗透性能确定，一般为XXmm。

2、下沉式绿地内一般应设置溢流口（如雨水口），保证暴雨时径流的溢流排放，溢流口顶部标高一般应高于绿地XXmm。

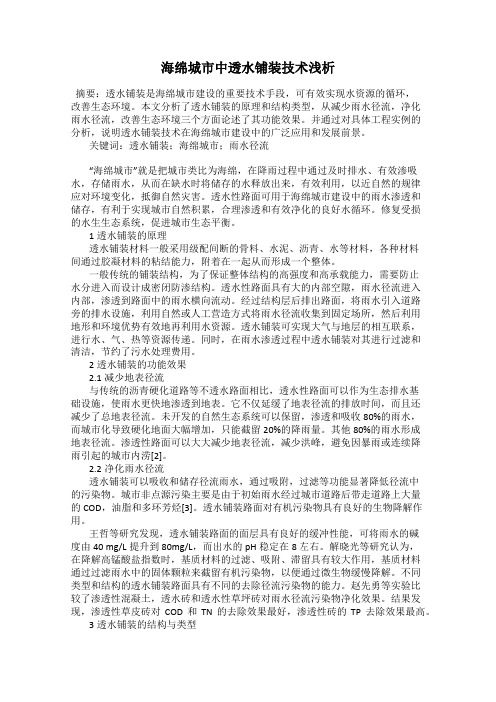

海绵城市中透水铺装技术浅析摘要：透水铺装是海绵城市建设的重要技术手段，可有效实现水资源的循环，改善生态环境。

本文分析了透水铺装的原理和结构类型，从减少雨水径流，净化雨水径流，改善生态环境三个方面论述了其功能效果。

并通过对具体工程实例的分析，说明透水铺装技术在海绵城市建设中的广泛应用和发展前景。

关键词：透水铺装；海绵城市；雨水径流“海绵城市”就是把城市类比为海绵，在降雨过程中通过及时排水、有效渗吸水，存储雨水，从而在缺水时将储存的水释放出来，有效利用，以近自然的规律应对环境变化，抵御自然灾害。

透水性路面可用于海绵城市建设中的雨水渗透和储存，有利于实现城市自然积累，合理渗透和有效净化的良好水循环。

修复受损的水生生态系统，促进城市生态平衡。

1透水铺装的原理透水铺装材料一般采用级配间断的骨料、水泥、沥青、水等材料，各种材料间通过胶凝材料的粘结能力，附着在一起从而形成一个整体。

一般传统的铺装结构，为了保证整体结构的高强度和高承载能力，需要防止水分进入而设计成密闭防渗结构。

透水性路面具有大的内部空隙，雨水径流进入内部，渗透到路面中的雨水横向流动。

经过结构层后排出路面，将雨水引入道路旁的排水设施，利用自然或人工营造方式将雨水径流收集到固定场所，然后利用地形和环境优势有效地再利用水资源。

透水铺装可实现大气与地层的相互联系，进行水、气、热等资源传递。

同时，在雨水渗透过程中透水铺装对其进行过滤和清洁，节约了污水处理费用。

2透水铺装的功能效果2.1减少地表径流与传统的沥青硬化道路等不透水路面相比，透水性路面可以作为生态排水基础设施，使雨水更快地渗透到地表。

它不仅延缓了地表径流的排放时间，而且还减少了总地表径流。

未开发的自然生态系统可以保留，渗透和吸收80%的雨水，而城市化导致硬化地面大幅增加，只能截留20%的降雨量。

其他80%的雨水形成地表径流。

渗透性路面可以大大减少地表径流，减少洪峰，避免因暴雨或连续降雨引起的城市内涝[2]。

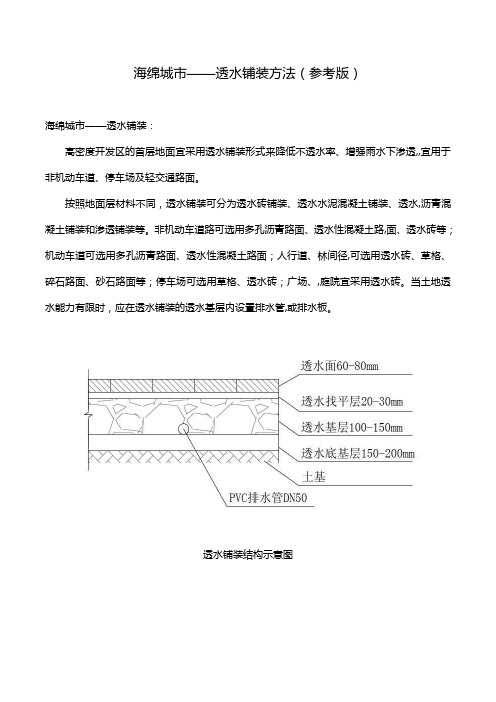

海绵城市——透水铺装方法（参考版）
海绵城市——透水铺装：
高密度开发区的首层地面宜采用透水铺装形式来降低不透水率、增强雨水下渗透,,宜用于非机动车道、停车场及轻交通路面。

按照地面层材料不同，透水铺装可分为透水砖铺装、透水水泥混凝土铺装、透水,沥青混凝土铺装和渗透铺装等。

非机动车道路可选用多孔沥青路面、透水性混凝土路,面、透水砖等；机动车道可选用多孔沥青路面、透水性混凝土路面；人行道、林间径,可选用透水砖、草格、碎石路面、砂石路面等；停车场可选用草格、透水砖；广场、,庭院宜采用透水砖。

当土地透水能力有限时，应在透水铺装的透水基层内设置排水管,或排水板。

透水铺装结构示意图
透水砖透水混凝土
透水沥青。

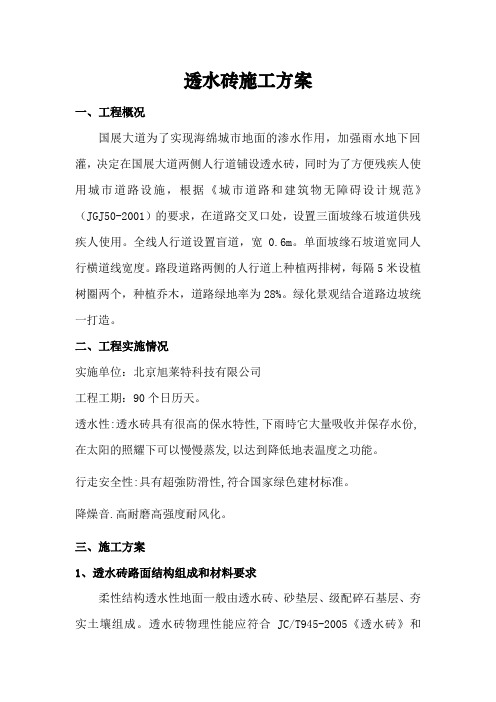

透水砖施工方案一、工程概况国展大道为了实现海绵城市地面的渗水作用，加强雨水地下回灌，决定在国展大道两侧人行道铺设透水砖，同时为了方便残疾人使用城市道路设施，根据《城市道路和建筑物无障碍设计规范》（JGJ50-2001）的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。

全线人行道设置盲道，宽0.6m。

单面坡缘石坡道宽同人行横道线宽度。

路段道路两侧的人行道上种植两排树，每隔5米设植树圈两个，种植乔木，道路绿地率为28%。

绿化景观结合道路边坡统一打造。

二、工程实施情况实施单位：北京旭莱特科技有限公司工程工期：90个日历天。

透水性:透水砖具有很高的保水特性,下雨時它大量吸收并保存水份,在太阳的照耀下可以慢慢蒸发,以达到降低地表温度之功能。

行走安全性:具有超強防滑性,符合国家绿色建材标准。

降燥音.高耐磨高强度耐风化。

三、施工方案1、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、夯实土壤组成。

透水砖物理性能应符合JC/T945-2005《透水砖》和JC446-2000《混凝土路面砖》标准中得CC35优等品要求，最小抗压强度不小于35MPa，单块最小抗压强度不小于31MPa,抗折强度平均值不小于。

透水砖的平均吸水率不超过160kg/m³。

在具备一定的透水性的同时，还必须具备良好的防滑功能和装饰效果。

透水砖规格采用250mm×150mm×60mm。

合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。

施工方北京旭莱特科技透水砖铺设方法采用“一”字形。

2、施工方法、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线。

符合设计要求后修正基础，找平碾压密实。

压实系数达到95%以上。

在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。

、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。

良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合GB/T 14685—2001《建筑用卵石、碎石》的规定。

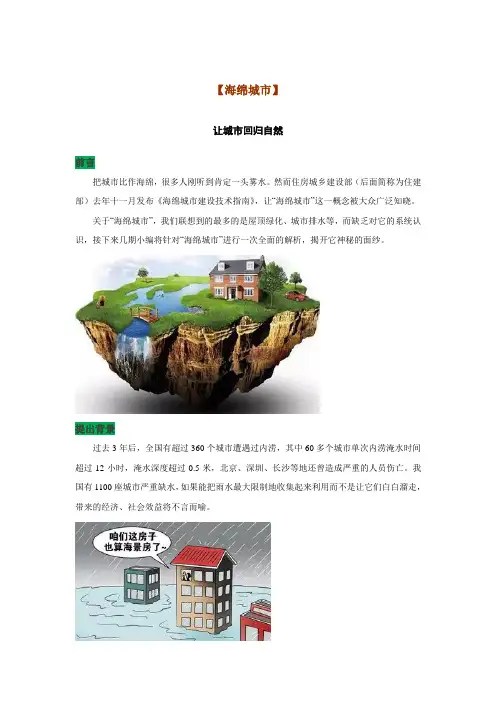

【海绵城市】让城市回归自然前言把城市比作海绵，很多人刚听到肯定一头雾水。

然而住房城乡建设部（后面简称为住建部）去年十一月发布《海绵城市建设技术指南》，让“海绵城市”这一概念被大众广泛知晓。

关于“海绵城市”，我们联想到的最多的是屋顶绿化、城市排水等，而缺乏对它的系统认识，接下来几期小编将针对“海绵城市”进行一次全面的解析，揭开它神秘的面纱。

提出背景过去3年后，全国有超过360个城市遭遇过内涝，其中60多个城市单次内涝淹水时间超过12小时，淹水深度超过0.5米，北京、深圳、长沙等地还曾造成严重的人员伤亡。

我国有1100座城市严重缺水，如果能把雨水最大限制地收集起来利用而不是让它们白白溜走，带来的经济、社会效益将不言而喻。

《国家新型城镇化规划（2014－2020年）》明确提出，我国的城镇化必须进入以提升质量为主的转型发展新阶段。

为此，必须坚持新型城镇化的发展道路，协调城镇化与环境资源保护之间的矛盾，才能实现可持续发展。

党的“十八大”报告明确提出“面对资源约束趋紧、环境污染严重、生态系统退化的严峻形势，必须树立尊重自然、顺应自然、保护自然的生态文明理念，把生态文明建设放在突出地位”。

建设具有自然积存、自然渗透、自然净化功能的海绵城市是生态文明建设的重要内容，是实现城镇化和环境资源协调发展的重要体现，也是今后我国城市建设的重大任务。

那么“海绵城市”到底是什么，让政府如此重视？概念海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”。

在海绵城市设计中，设计师通过合理的城市规划，将城市生态系统和雨水管理结合，充分利用城市空间中的绿地、湖泊、河流等元素，打造多元化的水源管理体系，从而有效地减缓水污染、洪涝灾害等，提高生活质量。

遇到有降雨时能够就地或者就近吸收、存蓄、渗透、净化雨水，补充地下水、调节水循环；在干旱缺水时有条件将蓄存的水释放出来，并加以利用，从而让水在城市中的迁移活动更加“自然”。

透水砖的铺设方法
透水砖的铺设方法
1、准备工具和材料：铲子、抹布、水泥、砂浆、清水、透水砖、沙子等。

2、准备地基：将地面清理干净，用铲子铲去地面的杂草和草根，并用抹布将地面擦干净。

3、铺设底层：在清理好的地面上，撒上一层水泥，均匀地抹平，再在水泥上铺设一层砂浆，抹平后再用抹布将表面擦干净。

4、铺设透水砖：将透水砖按照预先设计的图案排列，并在每
块砖的四周留出缝隙，缝隙的大小要根据实际情况进行调整。

5、固定砖块：将每块砖块固定在砂浆上，用抹布将砖块和砂
浆抹平，并用清水将抹布清洗干净。

6、铺设沙子：将沙子撒在透水砖上，填补缝隙，使砖块牢固
地固定在砂浆上。

7、完成：在砖块上抹上一层水泥，使砖块更牢固，最后，将
抹布用清水清洗干净，使砖块表面光滑。

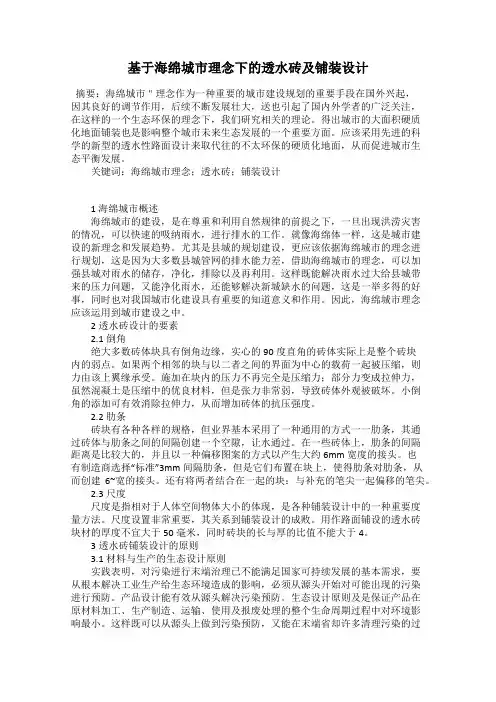

基于海绵城市理念下的透水砖及铺装设计摘要：海绵城市＂理念作为一种重要的城市建设规划的重要手段在国外兴起，因其良好的调节作用，后续不断发展壮大，送也引起了国内外学者的广泛关注，在这样的一个生态环保的理念下，我们研究相关的理论。

得出城市的大面积硬质化地面铺装也是影响整个城市未来生态发展的一个重要方面。

应该采用先进的科学的新型的透水性路面设计来取代往的不太环保的硬质化地面，从而促进城市生态平衡发展。

关键词：海绵城市理念；透水砖；铺装设计1 海绵城市概述海绵城市的建设，是在尊重和利用自然规律的前提之下，一旦出现洪涝灾害的情况，可以快速的吸纳雨水，进行排水的工作。

就像海绵体一样，这是城市建设的新理念和发展趋势。

尤其是县城的规划建设，更应该依据海绵城市的理念进行规划，这是因为大多数县城管网的排水能力差，借助海绵城市的理念，可以加强县城对雨水的储存，净化，排除以及再利用。

这样既能解决雨水过大给县城带来的压力问题，又能净化雨水，还能够解决新城缺水的问题，这是一举多得的好事，同时也对我国城市化建设具有重要的知道意义和作用。

因此，海绵城市理念应该运用到城市建设之中。

2透水砖设计的要素2.1倒角绝大多数砖体块具有倒角边缘，实心的90度直角的砖体实际上是整个砖块内的弱点。

如果两个相邻的块与以二者之间的界面为中心的载荷一起被压缩，则力由该上翼缘承受。

施加在块内的压力不再完全是压缩力；部分力变成拉伸力，虽然混凝土是压缩中的优良材料，但是张力非常弱，导致砖体外观被破坏。

小倒角的添加可有效消除拉伸力，从而增加砖体的抗压强度。

2.2肋条砖块有各种各样的规格，但业界基本采用了一种通用的方式一一肋条，其通过砖体与肋条之间的间隔创建一个空隙，让水通过。

在一些砖体上，肋条的间隔距离是比较大的，并且以一种偏移图案的方式以产生大约6mm宽度的接头。

也有制造商选择“标准”3mm间隔肋条，但是它们布置在块上，使得肋条对肋条，从而创建6~宽的接头。

海绵城市透水铺装技术探讨及运用摘要：近些年，国家大力推广海绵城市建设，不少城市均积极进行城市海绵改造设计，但是，改造效果大多不尽人意。

透水铺装通过降低径流系数以削减城市洪峰流量，对于城市防洪具有重要意义，是海绵城市建设的重要内容。

将传统不透水地面改为透水地面，面临着“渗滞效能差”和“承载力不足”两大问题，而且后续维护维修费用高，铺装功能大打折扣。

本文依托工程实例“昆山震川高级中学海绵城市改造设计”，对透水铺装技术进行设计、研究实践，力求设计及研制出一种高强度且渗滞效能好的透水铺装技术，调查其运用效果，为行业发展提供参考。

关键词：高强度；渗滞效能；透水铺装；海绵城市；停车场近年来，海绵城市建设一直是国家热点话题，有不少城市开展海绵城市建设后取得了不错的效果，城市雨水资源得到优化，而有些城市开展海绵城市建设却未取得预想的效果，例如汛期时，依然会有城市内涝的发生。

海绵城市技术对于城市生态发展具有重要意义，但是，依然还有很多海绵技术并不成熟，不能够生搬硬套，否则只会事倍功半。

透水铺装是一项重要的海绵城市技术，通过透水功能大幅降低地面的径流系数，可高效地降低城市雨水径流峰值，避免城市内涝的发生[1]。

很多城市均把透水铺装作为城市海绵改造的一项重要的主要工作，但是透水铺装投入运营后出现了许多问题，例如砖体易破碎、移位，透水砖或透水地面易堵塞、后续透水能力断崖式下降，雨水会顶托面层，与周边高程衔接不对，汛期时防洪效果不显著等问题，总体表现出的效果就不尽人意。

设计并研制出一种高强度且渗滞效能好的透水铺装技术，对于海绵城市建设的发展是有重大意义的。

1工程概况“昆山震川高级中学海绵城市改造设计”项目位于江苏省昆山市，设计费为96万元。

震川高级中学绿化率高达45%，要在绿化率不降低的情况下进行海绵化改造设计，难度较大。

绿化改造程度有限，主要是对绿地的水线进行梳理、引导；屋顶和道路改造对校园生活影响太大，不宜做较大改造。

透水砖铺设施工方案
1.工艺流程：3cm水泥砂浆垫层施工一透水砖铺设一整平
2、运输：按设计尺寸精确放样后，根据现场需要把砖运到安装地点进行卸料安装。

砖在运输过程中，应轻拿轻放，避免损坏。

运到施工现场的砖要及时安装，不能及时使用的砖，要摆放整齐，夜间设置专人看护。

3、基层施工完毕后进行透水砖铺设。

4、透水砖铺设施工时，保证水泥砂浆的水灰比。

5、透水砖铺筑前由测量组进行施工放样，保证透水砖铺设的平整度。

6、透水砖装卸：装运时要注意强度和外观质量，要求颜色一致，无裂缝、不缺棱角。

轻轻卸以免损坏。

卸车前先确定卸车地点和数量,尽量减少小搬运。

7、铺筑砂浆：在清理干净的底层上洒水一遍使之湿润，然后铺筑砂浆，水泥砂浆配料要准确，粗砂要过筛，和易性要好，厚度为3cm,按虚高用刮板找平。

铺砂砂浆应随砌块同时进行。

8、铺砌时，透水砖要轻放，用橡胶锤轻击中心，不得向底塞灰或支垫硬料。

若不平，拿起透水砖平垫砂浆重新铺砌，必须按设计要求的方式进行摆放透水砖块,铺平、安放稳固。

路口处平面为半圆形，砌筑透水砖时进行调整，保证质量且美观。

9、在铺砌过程中，班组设专门人员不断地检查缝距、缝的直顺度、宽
窄均匀度以及透水砖的平整度，发现有不平整的块，及时进行
更换。

10、每日下班后，将分散各处的物料堆放一起，保持工地整洁。

11、铺块铺砌注意以下几点：
①运输过程中防止缺棱掉角。

②根据道路的线型和设计宽度，测量会严格要求放线。

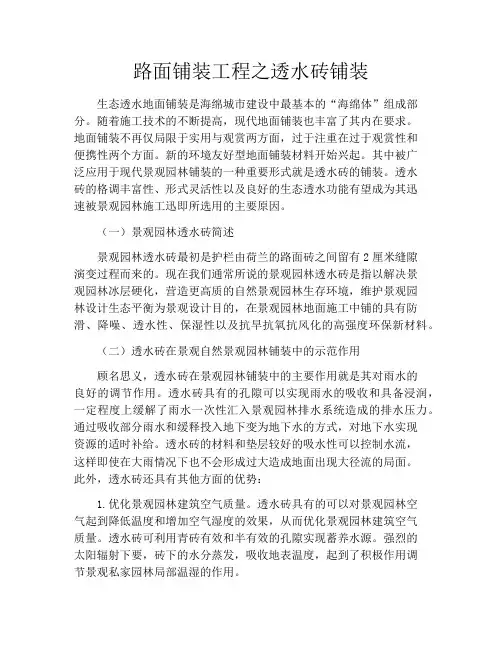

路面铺装工程之透水砖铺装生态透水地面铺装是海绵城市建设中最基本的“海绵体”组成部分。

随着施工技术的不断提高，现代地面铺装也丰富了其内在要求。

地面铺装不再仅局限于实用与观赏两方面，过于注重在过于观赏性和便携性两个方面。

新的环境友好型地面铺装材料开始兴起。

其中被广泛应用于现代景观园林铺装的一种重要形式就是透水砖的铺装。

透水砖的格调丰富性、形式灵活性以及良好的生态透水功能有望成为其迅速被景观园林施工迅即所选用的主要原因。

（一）景观园林透水砖简述景观园林透水砖最初是护栏由荷兰的路面砖之间留有2厘米缝隙演变过程而来的。

现在我们通常所说的景观园林透水砖是指以解决景观园林冰层硬化，营造更高质的自然景观园林生存环境，维护景观园林设计生态平衡为景观设计目的，在景观园林地面施工中铺的具有防滑、降噪、透水性、保湿性以及抗旱抗氧抗风化的高强度环保新材料。

（二）透水砖在景观自然景观园林铺装中的示范作用顾名思义，透水砖在景观园林铺装中的主要作用就是其对雨水的良好的调节作用。

透水砖具有的孔隙可以实现雨水的吸收和具备浸润，一定程度上缓解了雨水一次性汇入景观园林排水系统造成的排水压力。

通过吸收部分雨水和缓释投入地下变为地下水的方式，对地下水实现资源的适时补给。

透水砖的材料和垫层较好的吸水性可以控制水流，这样即使在大雨情况下也不会形成过大造成地面出现大径流的局面。

此外，透水砖还具有其他方面的优势：1.优化景观园林建筑空气质量。

透水砖具有的可以对景观园林空气起到降低温度和增加空气湿度的效果，从而优化景观园林建筑空气质量。

透水砖可利用青砖有效和半有效的孔隙实现蓄养水源。

强烈的太阳辐射下要，砖下的水分蒸发，吸收地表温度，起到了积极作用调节景观私家园林局部温湿的作用。

2.提高景观园林生态系统。

透水砖的铺装具有良好的保湿功能和渗水性，可以辅助土壤降低环境保护水土保持率并降低土温，不断提高土壤有效养分的利用率，进而改善地下动物及微生物的生存条件，改善植物根部的土壤生存环境，体现良好凸现的生态平衡性和可持续性。
