国产防爆伺服电机原理

伺服电机的工作原理图解伺服电机是一种精密控制系统中常用的电机类型，它具有高精度、高灵敏度和快速响应的特点。

本文将从伺服电机的工作原理入手，图解其内部结构和工作过程，帮助读者更加直观地理解伺服电机的工作原理。

1. 伺服电机的基本构成伺服电机由电动机、编码器、控制器和传感器等组成，其中电动机负责转动，编码器用于反馈位置信息，控制器根据编码器信号控制电动机的运动，传感器用于监测系统中的其他参数。

2. 伺服电机的工作原理2.1 位置控制伺服电机的位置控制是通过编码器实现的。

编码器安装在电机轴上，实时测量电机的旋转角度，并将该信息反馈给控制器。

控制器根据编码器的反馈信息和设定的目标位置值计算出误差信号，再通过控制电机的转速和方向，使电机旋转到目标位置。

2.2 速度控制伺服电机的速度控制是通过控制电机的转速来实现的。

控制器根据编码器反馈的速度信息和设定的目标速度值计算出误差信号，再通过调节电机的输入电压和电流来控制电机的转速，使其达到目标速度。

2.3 力矩控制伺服电机的力矩控制是通过控制电机的输出力矩来实现的。

控制器根据编码器反馈的力矩信息和设定的目标力矩值计算出误差信号，再通过调节电机的电流和磁场来控制电机的输出力矩，使其达到目标值。

3. 伺服电机的工作过程图解伺服电机的工作过程伺服电机的工作过程1.控制器接收设定值和编码器反馈的位置、速度、力矩信息。

2.控制器计算误差信号并输出控制信号。

3.电机根据控制信号调节电流和磁场，实现位置、速度和力矩控制。

4. 总结伺服电机通过精密的控制系统实现了高精度的位置、速度和力矩控制。

掌握伺服电机的工作原理对于设计和应用具有重要意义，希望本文的图解能够帮助读者更好地理解伺服电机的工作原理和应用。

伺服电机工作原理伺服电机是一种能够从外部输入控制信号来控制运动和位置的电动机，通常用于需要高精度和高性能的工业设备和机械上。

它通过内部的反馈系统，能够实现精准的位置控制，因此在自动化生产线、机器人、CNC机床等方面得到广泛应用。

本文将介绍伺服电机的工作原理及其主要特点。

一、伺服电机的工作原理1. 伺服电机的组成伺服电机主要由电机、编码器、控制器和驱动器组成。

电机作为动力源，由编码器返回转动信息，控制器根据设定的位置信息与实际位置信息进行比较并产生控制信号，驱动器将控制信号转换成电流输出给电机，从而控制电机的转动。

2. 控制原理伺服电机的控制原理是通过控制器根据输入的命令信号和反馈的位置信息，来调整电机的转速和位置，使之与指令位置保持一致。

当指令位置发生变化时，控制器将根据编码器的反馈信息来调整电机的转速和方向，直至达到设定的位置要求。

3. 反馈系统伺服电机的关键在于其内部的反馈系统，通过编码器等装置实时地获取电机的角度信息，反馈给控制器，从而使控制系统能够实时调整电机的转速和位置，以达到预定的要求。

这种闭环控制系统能够帮助伺服电机实现非常精准的位置控制。

二、伺服电机的特点1. 高精度伺服电机能够实现非常高的位置控制精度，通常在微米级别，因此在需要精密定位的领域得到广泛应用，例如在半导体生产设备、医疗器械、光学设备等方面都能见到其身影。

2. 高性能伺服电机能够实现快速响应和高速度输出，通常具有较大的功率密度，能够在较短的时间内完成对位置的控制，因此在需要高效率和高性能的设备上得到广泛应用。

3. 灵活性伺服电机可以通过控制器对其运动规律进行灵活的调整和设定，能够适应各种复杂的运动轨迹和工作要求，因此在很多需要多功能和自适应性的设备中被广泛应用。

4. 自动化伺服电机能够与控制系统紧密结合，实现自动化控制，例如在自动化生产线上，通过与PLC等控制系统的配合，能够实现复杂的生产过程的自动化控制。

以上是关于伺服电机工作原理的简要介绍，伺服电机的应用领域非常广泛，随着工业自动化的发展，伺服电机将会在更多的领域得到应用，相信随着技术的不断创新，伺服电机在未来将会有更加广阔的发展前景。

伺服电机是什么原理
伺服电机是一种能够准确控制运动位置、速度和加速度的电机。

它在工业自动
化领域应用广泛，常被用于需要精确控制的系统中。

伺服电机的原理主要包括结构、工作原理和控制方式三个方面。

1. 结构
伺服电机一般由电机本体、减速装置、编码器和控制器等部分组成。

其中，电
机本体是实现机械动力输出的核心部件，减速装置用于降低输出速度并增加输出扭矩，编码器用于反馈电机的位置信息，控制器负责接收指令并控制电机运动。

2. 工作原理
伺服电机的工作原理是通过编码器实时反馈电机位置信息，与控制器设定的目
标位置进行比较，然后控制电机输出的转矩和速度，使电机准确移动到目标位置。

控制器会根据编码器的反馈信号不断调整电机的控制算法，以实现精准控制。

3. 控制方式
伺服电机的控制方式一般包括位置控制、速度控制和扭矩控制。

位置控制是最
常见的控制方式，通过控制电机的位置来实现对运动的精确控制；速度控制是根据设定的速度值来控制电机的运动速度；扭矩控制则是控制电机的输出扭矩，在某些需要输出恒定扭矩的场合中应用广泛。

综上所述，伺服电机通过不断地接收编码器反馈信号并根据设定的控制算法，
实现对位置、速度和扭矩的精确控制，从而在工业自动化系统中发挥重要作用。

伺服电机工作原理伺服电机是一种能够生成旋转力矩的电动机，具有高精度、高可靠性和高性能等特点，广泛应用于工业控制领域。

其工作原理主要包括电机部分和控制部分两个方面。

1.电机部分的工作原理：伺服电机一般由电机本体、编码器和控制器三部分组成，其工作原理如下：(1)电机本体：伺服电机通常采用直流无刷电机或步进电机，其核心部分是由转子、定子和磁铁等组成。

电流通过转子上的线圈，产生的磁场与磁铁产生的磁场相互作用，使转子产生旋转力矩。

(2)编码器：伺服电机通常配备有高精度的编码器，用于测量电机转子的位置和速度。

编码器将信号传递给控制器，控制器根据编码器反馈的信息来调整电机的输出。

(3)控制器：控制器根据编码器反馈的信息，实时计算电机的位置偏差，并根据设定的目标位置来调整电机的输出，使其达到设定的位置、速度和力矩要求。

控制器通常采用闭环控制，利用PID控制算法来调节电机的输出。

2.控制部分的工作原理：伺服电机的控制部分主要包括驱动器和控制器两个方面，其工作原理如下：(1)驱动器：驱动器是将控制信号转换为电流或电压信号，用以驱动电机。

驱动器通常具有高功率放大器、电流/速度/位置闭环控制电路和电源供给等功能。

驱动器接收控制器发出的控制信号，并将其转换为电机的工作所需的电流或电压信号。

(2)控制器：控制器是伺服系统的核心部分，通常由嵌入式控制器、运算器和接口等组成。

控制器根据用户的输入和编码器的反馈信息，实时计算位置偏差，通过内部控制算法调整输出信号，以控制电机的运动。

控制器还可以实现参数设置、数据存储、通信和故障保护等功能。

综上所述，伺服电机的工作原理主要包括电机部分和控制部分两个方面。

电机部分通过电流与磁场的相互作用产生旋转力矩；编码器测量转子位置和速度，控制器根据编码器反馈信息实时调整电机输出；控制部分由驱动器将控制信号转换为电流或电压信号来驱动电机，控制器根据用户输入和编码器反馈信息实现闭环控制。

伺服电机凭借其高精度、高可靠性和高性能等特点，广泛应用于自动化控制领域。

伺服电机的工作原理伺服电机是一种常用的电动机，其工作原理是通过反馈控制系统来实现精确的位置控制。

它主要由电机本体、编码器、控制器和电源等部分组成。

下面将详细介绍伺服电机的工作原理。

1. 电机本体伺服电机通常采用直流电机或交流电机作为驱动源。

直流电机通常由电枢、永磁体和电刷等部分组成，通过电刷与电枢之间的摩擦与接触，实现电能转化为机械能。

交流电机则由定子和转子组成，通过交变磁场的作用，使转子产生旋转。

2. 编码器编码器是伺服电机的重要组成部分，用于实时反馈电机的位置信息。

编码器通常分为增量式编码器和绝对式编码器两种类型。

增量式编码器通过检测旋转角度的变化，输出脉冲信号，从而实现位置的判断。

绝对式编码器则可以直接读取到电机的具体位置，不需要通过计数器来计算。

3. 控制器控制器是伺服电机的核心部分，负责接收编码器反馈信号，并根据设定的目标位置进行控制。

控制器通常包括PID控制算法，用于调节电机的转速、位置和力矩等参数。

PID控制算法根据实际位置与目标位置之间的误差，通过比例、积分和微分三个参数来调节电机的输出信号，使其逐渐趋近目标位置。

4. 电源伺服电机通常需要稳定的直流电源来供电。

电源的稳定性对于伺服电机的工作非常重要，过高或过低的电压都会影响电机的性能。

因此，合适的电源选择和稳定性的保证对于伺服电机的正常工作至关重要。

伺服电机的工作原理可以简单总结为：控制器接收编码器反馈信号，计算出与目标位置之间的误差，并根据PID控制算法调节电机的输出信号，使其逐渐趋近目标位置。

通过不断的反馈和调节，伺服电机可以实现精确的位置控制。

需要注意的是，伺服电机的工作原理与具体的电机型号和控制器有关，上述介绍只是一个简单的概述。

在实际应用中，还需要根据具体的需求选择合适的伺服电机，并进行相应的参数配置和调试，以确保其正常工作。

总结起来，伺服电机是一种通过反馈控制系统实现精确位置控制的电机。

它由电机本体、编码器、控制器和电源等部分组成。

伺服电机的工作原理伺服电机是一种常见的电动机，具有精准控制和高速响应的特点，广泛应用于机械设备、工业自动化、机器人等领域。

它通过电子控制系统对电机进行精确的位置、速度和力矩控制，以实现高精度的运动控制。

伺服电机的工作原理可以简单概括为：传感器采集反馈信号，控制器根据设定值和反馈信号进行比较，输出控制信号驱动电机转动，从而实现精确的运动控制。

具体来说，伺服电机的工作原理包括以下几个关键步骤：1. 传感器信号采集：伺服电机通常配备有位置传感器（如编码器）和速度传感器，用于实时监测电机的位置和速度。

传感器将采集到的信号转化为电信号并传输给控制器。

2. 控制器处理信号：控制器是伺服电机系统的核心部件，它接收传感器传来的反馈信号，并与设定值进行比较，计算出误差信号。

控制器根据预设的控制算法对误差信号进行处理，并输出相应的控制信号。

3. 控制信号输出：控制信号经过放大器放大后，通过驱动器传送给电机。

控制信号的特点是电压或电流的变化，其大小和变化速率与所需的电机位置、速度和力矩相关。

4. 电机响应：电机接收到控制信号后，根据信号的变化进行相应的转动。

伺服电机通常采用闭环控制系统，即控制器会不断地根据传感器的反馈信号进行修正，以实现精确的位置、速度和力矩控制。

5. 反馈信号更新：电机转动时，传感器会不断地采集新的位置和速度信号，并将其反馈给控制器。

控制器根据反馈信号与设定值的比较结果，不断修正控制信号，以使电机运动更加精确。

伺服电机的工作原理基于闭环控制系统，其优点在于能够实现高精度的运动控制。

通过不断地对反馈信号进行监测和修正，伺服电机能够准确地控制位置、速度和力矩，满足复杂运动控制的需求。

伺服电机的应用十分广泛，例如在工业机械中，可以用于自动化生产线上的定位、搬运和加工操作；在机器人领域，可以用于机器人的关节驱动和末端执行器的控制；在航空航天领域，可以用于飞行器的导航和姿态控制等。

总之，伺服电机通过传感器的反馈信号和控制器的处理，实现了精确的位置、速度和力矩控制。

伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。

本文将详细介绍伺服电机的工作原理。

一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。

当通过电流流过电机的线圈时，会产生磁场。

在磁场的作用下，电机的转子会受到力矩的作用而旋转。

1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。

永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。

电流越大，磁场越强，电机的转速也会相应增加。

1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。

这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。

二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。

它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。

驱动器通常包括功率放大器、电流传感器和保护电路等组件。

2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。

常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。

通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。

2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。

控制器通常包括微处理器、存储器和输入输出接口等组件。

它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。

三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。

控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。

3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。

控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。

伺服电机的工作原理伺服电机是一种能够根据控制信号对转速和位置进行精确控制的电机。

它在工业自动化、机器人、数控机床等领域得到广泛应用。

伺服电机的工作原理是通过使用反馈系统来实现动态控制，以精确控制电机的位置和速度。

伺服电机的基本组成部分包括驱动器、电机、编码器和控制器。

驱动器负责接收来自控制器的指令，并根据指令控制电机的转速和位置。

编码器用来感知电机的转角和位置，并将这些信息反馈给控制器，以便实现闭环控制。

控制器根据编码器的反馈信息和控制信号的设定值，计算出驱动器应该输出的电流和电压。

在开环控制方式下，控制器根据设定值（例如转速或位置）生成相应的控制信号，并将该信号发送给驱动器。

驱动器根据控制信号输出相应的电流和电压，电机根据驱动器的输出进行工作。

但是由于无法感知电机的实际转速和位置，开环控制往往存在误差和不稳定性。

而在闭环控制方式下，编码器可以感知电机的转角和位置，并将这些信息反馈给控制器。

控制器通过对比编码器反馈的实际值和设定值，计算出驱动器应该输出的电流和电压，以校正电机的转速和位置。

通过不断进行反馈调整，闭环控制能够实现对电机的精确控制，提高了系统的稳定性和精度。

闭环控制的基本原理是比较电机的实际状态和期望状态，通过控制器计算出驱动器的输出信号，使电机逐渐接近期望状态。

控制器会根据编码器的反馈信息和控制信号的设定值，通过比例、积分和微分等运算，不断调整驱动器的输出电流或电压，以使电机达到期望的转速和位置。

这种反馈迭代的过程能够使电机的运动趋向于稳定，减小误差，并提高控制精度。

在伺服电机的工作中，还会涉及到几个重要的概念，如误差补偿、控制参数和控制模式。

误差补偿是指控制器根据编码器反馈的误差信息，来调整输出信号，减小误差。

控制参数是指根据实际需要对控制器进行调整的参数，例如比例增益、积分时间、微分时间等。

控制模式一般有位置控制模式、速度控制模式和力控制模式等，根据具体应用需求选择合适的模式。

伺服电机的工作原理伺服电机是一种能够精确控制位置、速度和加速度的电动机，广泛应用于工业自动化、机器人、CNC机床等领域。

它通过内置的反馈机制，能够实时监测电机的运动状态，并根据设定的控制指令进行调整，以达到精准的运动控制。

伺服电机的工作原理可以分为三个主要部分：电机部分、传感器部分和控制部分。

1. 电机部分：伺服电机通常采用直流电机或交流电机作为驱动源。

直流电机通常由电枢和永磁体组成，通过电枢和永磁体之间的相互作用产生转矩。

交流电机则通过交流电源提供的电流和磁场之间的相互作用产生转矩。

2. 传感器部分：伺服电机内置了一种或多种传感器，用于实时监测电机的位置、速度和加速度等参数。

常用的传感器包括编码器、霍尔传感器和光电传感器等。

编码器可以精确测量电机转子的位置，霍尔传感器可以检测电机的磁场变化，光电传感器可以测量电机转子的速度。

3. 控制部分：伺服电机的控制部分通常由控制器和驱动器组成。

控制器接收外部的控制指令，如位置、速度和加速度等，然后将这些指令转化为电机可以理解的信号。

驱动器负责将控制信号转化为电机驱动所需的电流和电压，并将这些信号传递给电机。

控制器和驱动器之间通过反馈信号进行通信，以实现闭环控制。

伺服电机的工作过程如下：1. 控制器接收到外部的控制指令，比如要求电机转到特定位置。

2. 控制器通过与传感器交互，获取电机当前的位置信息。

3. 控制器将当前位置与目标位置进行比较，并计算出电机需要调整的距离和速度。

4. 控制器将调整后的指令转化为电机可以理解的信号，并发送给驱动器。

5. 驱动器接收到控制信号后，根据信号的大小和方向，控制电机产生相应的转矩和速度。

6. 电机根据驱动器提供的电流和电压，开始运动，并将运动过程中的位置信息反馈给控制器。

7. 控制器根据反馈信号对电机的运动进行实时调整，以确保电机能够准确到达目标位置。

8. 重复以上步骤，直到电机达到目标位置或停止工作。

伺服电机的工作原理可以通过以下实例进行进一步理解：假设有一个机器人臂，需要将一个物体从A点移动到B点。

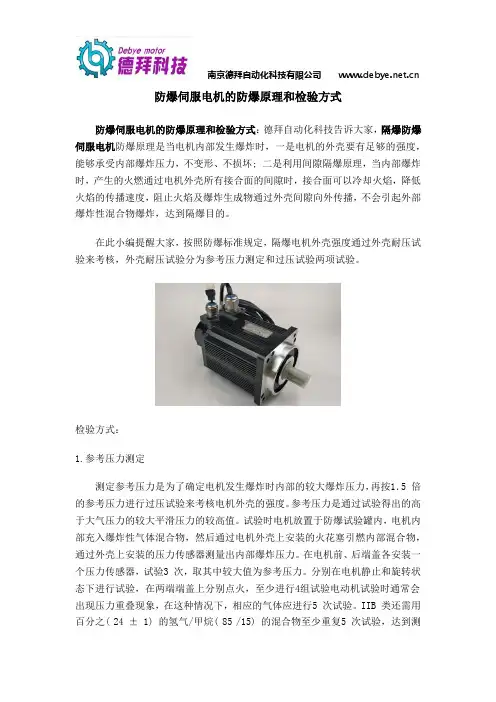

南京德拜自动化科技有限公司 防爆伺服电机的防爆原理和检验方式防爆伺服电机的防爆原理和检验方式：德拜自动化科技告诉大家，隔爆防爆伺服电机防爆原理是当电机内部发生爆炸时，一是电机的外壳要有足够的强度，能够承受内部爆炸压力，不变形、不损坏; 二是利用间隙隔爆原理，当内部爆炸时，产生的火燃通过电机外壳所有接合面的间隙时，接合面可以冷却火焰，降低火焰的传播速度，阻止火焰及爆炸生成物通过外壳间隙向外传播，不会引起外部爆炸性混合物爆炸，达到隔爆目的。

在此小编提醒大家，按照防爆标准规定，隔爆电机外壳强度通过外壳耐压试验来考核，外壳耐压试验分为参考压力测定和过压试验两项试验。

检验方式：1.参考压力测定测定参考压力是为了确定电机发生爆炸时内部的较大爆炸压力，再按1．5 倍的参考压力进行过压试验来考核电机外壳的强度。

参考压力是通过试验得出的高于大气压力的较大平滑压力的较高值。

试验时电机放置于防爆试验罐内，电机内部充入爆炸性气体混合物，然后通过电机外壳上安装的火花塞引燃内部混合物，通过外壳上安装的压力传感器测量出内部爆炸压力。

在电机前、后端盖各安装一个压力传感器，试验3 次，取其中较大值为参考压力。

分别在电机静止和旋转状态下进行试验，在两端端盖上分别点火，至少进行4组试验电动机试验时通常会出现压力重叠现象，在这种情况下，相应的气体应进行5 次试验。

IIB 类还需用百分之( 24 ± 1) 的氢气/甲烷( 85 /15) 的混合物至少重复5 次试验，达到测南京德拜自动化科技有限公司 定出爆炸压力的目的。

2 试验数据分析在电机的一侧端盖点火，内部爆炸时都会产生一定程度的压力重叠现象，即非点火端的爆炸压力远远大于点火端的爆炸压力，例如，YB3－ 500 电机非点火端的爆炸压力是点火端爆炸压力的5 倍。

这是由于电机内部空腔被转子分隔成两个空腔，而这两个空腔又通过定、转子之间的气隙连通，从而导致爆炸时产生了压力重叠现象。
