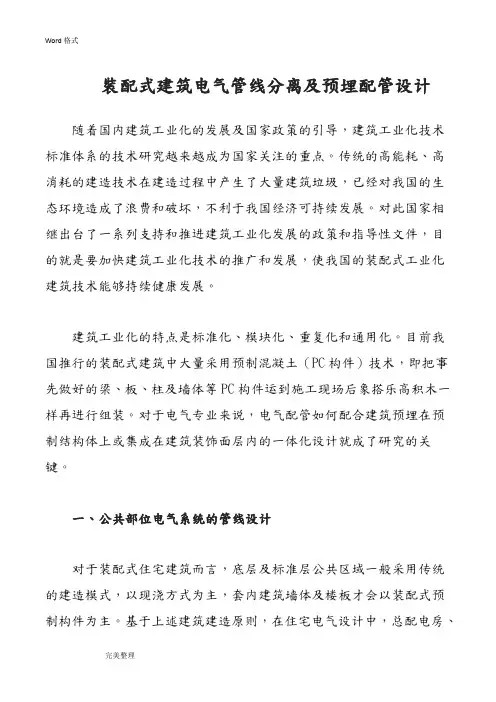

装配式建筑电气管线分离及预埋配管设计(20201101080513)

裝配式建筑电气管线分离及预埋配管设计随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

一、公共部位电气系统的管线设计对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

图1 单元强弱电竖井布置图二、套内住宅电气预埋配管设计方法通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研发现，电气配管敷设在工业化建筑体内主要有以下3种方式：a. 采用标准化预制构件生产技术，对预埋在预制混凝土墙体（PC 构件）内的电气配管进行标准化、模块化的设计，从而将其集成到建筑PC构件中。

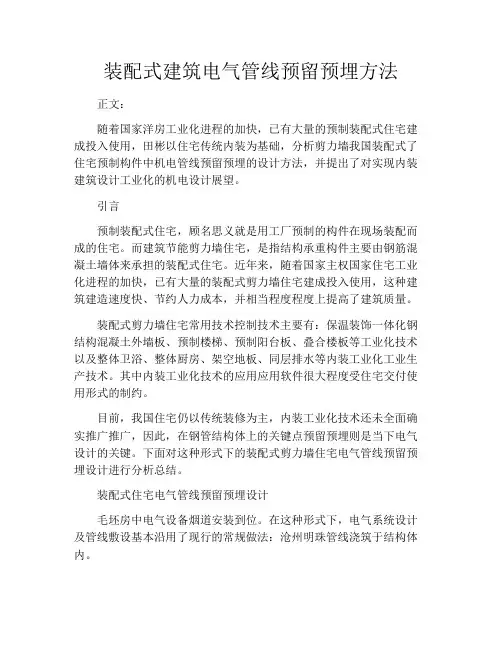

装配式建筑电气管线预留预埋方法正文：随着国家洋房工业化进程的加快，已有大量的预制装配式住宅建成投入使用，田彬以住宅传统内装为基础，分析剪力墙我国装配式了住宅预制构件中机电管线预留预埋的设计方法，并提出了对实现内装建筑设计工业化的机电设计展望。

引言预制装配式住宅，顾名思义就是用工厂预制的构件在现场装配而成的住宅。

而建筑节能剪力墙住宅，是指结构承重构件主要由钢筋混凝土墙体来承担的装配式住宅。

近年来，随着国家主权国家住宅工业化进程的加快，已有大量的装配式剪力墙住宅建成投入使用，这种建筑建造速度快、节约人力成本，并相当程度程度上提高了建筑质量。

装配式剪力墙住宅常用技术控制技术主要有：保温装饰一体化钢结构混凝土外墙板、预制楼梯、预制阳台板、叠合楼板等工业化技术以及整体卫浴、整体厨房、架空地板、同层排水等内装工业化工业生产技术。

其中内装工业化技术的应用应用软件很大程度受住宅交付使用形式的制约。

目前，我国住宅仍以传统装修为主，内装工业化技术还未全面确实推广推广，因此，在钢管结构体上的关键点预留预埋则是当下电气设计的关键。

下面对这种形式下的装配式剪力墙住宅电气管线预留预埋设计进行分析总结。

装配式住宅电气管线预留预埋设计毛坯房中电气设备烟道安装到位。

在这种形式下，电气系统设计及管线敷设基本沿用了现行的常规做法：沧州明珠管线浇筑于结构体内。

装配式住宅电气的关键技术就是做好预制结构体内管线的预留预埋。

设计人员需在设计阶段精确定位设备管线并与土建构件一起生成BIM模型提供服务给预制构件厂，预制相关人员按照图纸，根据一元化的标准对统一标准各预制板、墙中的线、盒、新增箱等进行精确定位的预留预埋。

电气管线电线管的预留预埋在机电中占非常大的比重。

对于利穆县交房的住宅，电线管基本上是筑成浇筑在结构体内的：预制墙体内的电线管及线盒，是随结构体在工厂内一次性浇筑成型的；当采用交错楼板时，水平电线管，是敷设在楼板的现浇倒置钢架层内，仍需要有在现场湿作业完成。

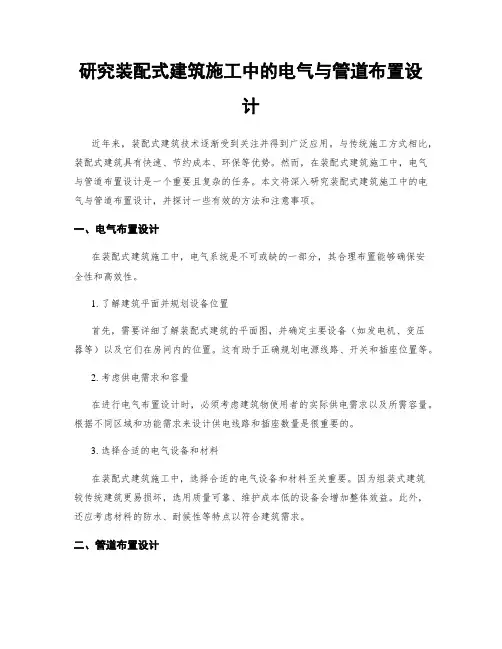

研究装配式建筑施工中的电气与管道布置设计近年来，装配式建筑技术逐渐受到关注并得到广泛应用。

与传统施工方式相比，装配式建筑具有快速、节约成本、环保等优势。

然而，在装配式建筑施工中，电气与管道布置设计是一个重要且复杂的任务。

本文将深入研究装配式建筑施工中的电气与管道布置设计，并探讨一些有效的方法和注意事项。

一、电气布置设计在装配式建筑施工中，电气系统是不可或缺的一部分，其合理布置能够确保安全性和高效性。

1. 了解建筑平面并规划设备位置首先，需要详细了解装配式建筑的平面图，并确定主要设备（如发电机、变压器等）以及它们在房间内的位置。

这有助于正确规划电源线路、开关和插座位置等。

2. 考虑供电需求和容量在进行电气布置设计时，必须考虑建筑物使用者的实际供电需求以及所需容量。

根据不同区域和功能需求来设计供电线路和插座数量是很重要的。

3. 选择合适的电气设备和材料在装配式建筑施工中，选择合适的电气设备和材料至关重要。

因为组装式建筑较传统建筑更易损坏，选用质量可靠、维护成本低的设备会增加整体效益。

此外，还应考虑材料的防水、耐候性等特点以符合建筑需求。

二、管道布置设计管道系统在装配式建筑中发挥着关键作用，它们负责供水、排污和加热/冷却等任务。

恰当地设计与安装这些管道可以提高施工质量和使用效果。

1. 考虑施工过程中易连接的软管考虑到装配式建筑的快速施工特点，优先选择易连接和拆卸的软管作为管道使用。

这样，不仅方便了施工过程中的安装调试工作，而且也有利于未来维修或改动时节省时间与人力成本。

2. 管道走向优化及标准化在进行管道布置设计时，应避免不必要地弯曲及回转，并确保路径更直、更短。

同时，要尽量采用标准化的管道设计和安装方式，以提高施工效率和降低成本。

3. 管道定位与隔离在进行管道布置设计时，悬挂式或护墙板式的安装方法可以优化空间利用并保持清洁。

此外，一些影响管道正常运行的因素如隔热、防火护套等也需要详细考虑。

4. 定期检查及维护保养装配式建筑施工中的管道系统需要进行定期检查及维护，以确保其正常运行和延长使用寿命。

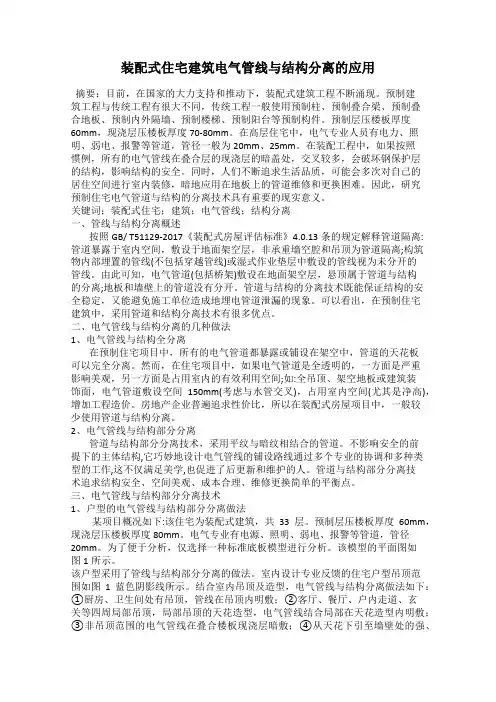

装配式住宅建筑电气管线与结构分离的应用摘要：目前，在国家的大力支持和推动下，装配式建筑工程不断涌现。

预制建筑工程与传统工程有很大不同，传统工程一般使用预制柱、预制叠合梁、预制叠合地板、预制内外隔墙、预制楼梯、预制阳台等预制构件。

预制层压楼板厚度60mm，现浇层压楼板厚度70-80mm。

在高层住宅中，电气专业人员有电力、照明、弱电、报警等管道，管径一般为20mm、25mm。

在装配工程中，如果按照惯例，所有的电气管线在叠合层的现浇层的暗盖处，交叉较多，会破坏钢保护层的结构，影响结构的安全。

同时，人们不断追求生活品质，可能会多次对自己的居住空间进行室内装修，暗地应用在地板上的管道维修和更换困难。

因此，研究预制住宅电气管道与结构的分离技术具有重要的现实意义。

关键词：装配式住宅；建筑；电气管线；结构分离一、管线与结构分离概述按照GB/ T51129-2017《装配式房屋评估标准》4.0.13条的规定解释管道隔离:管道暴露于室内空间，敷设于地面架空层，非承重墙空腔和吊顶为管道隔离;构筑物内部埋置的管线(不包括穿越管线)或湿式作业垫层中敷设的管线视为未分开的管线。

由此可知，电气管道(包括桥架)敷设在地面架空层，悬顶属于管道与结构的分离;地板和墙壁上的管道没有分开。

管道与结构的分离技术既能保证结构的安全稳定，又能避免施工单位造成地埋电管道泄漏的现象。

可以看出，在预制住宅建筑中，采用管道和结构分离技术有很多优点。

二、电气管线与结构分离的几种做法1、电气管线与结构全分离在预制住宅项目中，所有的电气管道都暴露或铺设在架空中，管道的天花板可以完全分离。

然而，在住宅项目中，如果电气管道是全透明的，一方面是严重影响美观，另一方面是占用室内的有效利用空间;如:全吊顶、架空地板或建筑装饰面，电气管道敷设空间150mm(考虑与水管交叉)，占用室内空间(尤其是净高)，增加工程造价。

房地产企业普遍追求性价比，所以在装配式房屋项目中，一般较少使用管道与结构分离。

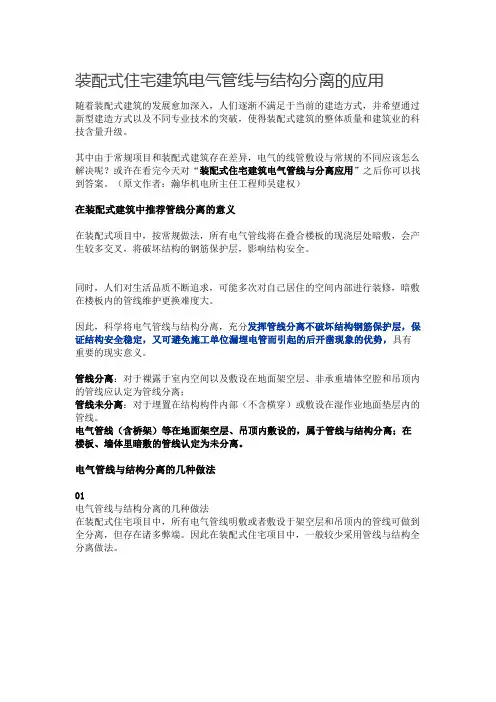

装配式住宅建筑电气管线与结构分离的应用随着装配式建筑的发展愈加深入，人们逐渐不满足于当前的建造方式，并希望通过新型建造方式以及不同专业技术的突破，使得装配式建筑的整体质量和建筑业的科技含量升级。

其中由于常规项目和装配式建筑存在差异，电气的线管敷设与常规的不同应该怎么解决呢？或许在看完今天对“装配式住宅建筑电气管线与分离应用”之后你可以找到答案。

（原文作者：瀚华机电所主任工程师吴建权）在装配式建筑中推荐管线分离的意义在装配式项目中，按常规做法，所有电气管线将在叠合楼板的现浇层处暗敷，会产生较多交叉，将破坏结构的钢筋保护层，影响结构安全。

同时，人们对生活品质不断追求，可能多次对自己居住的空间内部进行装修，暗敷在楼板内的管线维护更换难度大。

因此，科学将电气管线与结构分离，充分发挥管线分离不破坏结构钢筋保护层，保证结构安全稳定，又可避免施工单位漏埋电管而引起的后开凿现象的优势，具有重要的现实意义。

管线分离：对于裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的管线应认定为管线分离；管线未分离：对于埋置在结构构件内部（不含横穿）或敷设在湿作业地面垫层内的管线。

电气管线（含桥架）等在地面架空层、吊顶内敷设的，属于管线与结构分离；在楼板、墙体里暗敷的管线认定为未分离。

电气管线与结构分离的几种做法01电气管线与结构分离的几种做法在装配式住宅项目中，所有电气管线明敷或者敷设于架空层和吊顶内的管线可做到全分离，但存在诸多弊端。

因此在装配式住宅项目中，一般较少采用管线与结构全分离做法。

02电气管线与结构部分分离管线与结构部分分离技术，采用明敷线管与暗敷线管相结合做法。

它在不影响结构主体安全的前提下，通过多专业、多工种的协同配合，巧妙地设计电气管线敷设路由，使得既满足美观性，又便于人们后期更新维护。

电气管线与结构部分分离技术项目分享01户型的电气管线与结构部分分离做法某项目工程概况如下：住宅楼为装配式建造项目，共33层，标准层采用预制叠合楼板、预制内隔墙、预制楼梯、叠合板式阳台等预制构件。

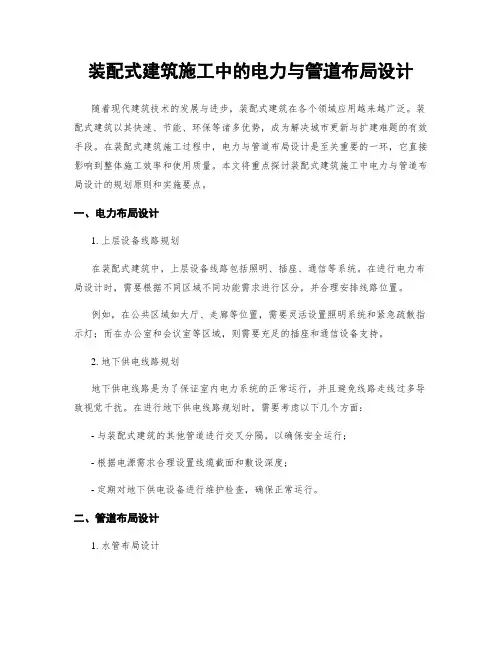

装配式建筑施工中的电力与管道布局设计随着现代建筑技术的发展与进步，装配式建筑在各个领域应用越来越广泛。

装配式建筑以其快速、节能、环保等诸多优势，成为解决城市更新与扩建难题的有效手段。

在装配式建筑施工过程中，电力与管道布局设计是至关重要的一环，它直接影响到整体施工效率和使用质量。

本文将重点探讨装配式建筑施工中电力与管道布局设计的规划原则和实施要点。

一、电力布局设计1. 上层设备线路规划在装配式建筑中，上层设备线路包括照明、插座、通信等系统。

在进行电力布局设计时，需要根据不同区域不同功能需求进行区分，并合理安排线路位置。

例如，在公共区域如大厅、走廊等位置，需要灵活设置照明系统和紧急疏散指示灯；而在办公室和会议室等区域，则需要充足的插座和通信设备支持。

2. 地下供电线路规划地下供电线路是为了保证室内电力系统的正常运行，并且避免线路走线过多导致视觉干扰。

在进行地下供电线路规划时，需要考虑以下几个方面：- 与装配式建筑的其他管道进行交叉分隔，以确保安全运行；- 根据电源需求合理设置线缆截面和敷设深度；- 定期对地下供电设备进行维护检查，确保正常运行。

二、管道布局设计1. 水管布局设计水管布局设计是装配式建筑施工中不可忽视的重要环节。

在进行水管布局设计时，应注意以下几个要点：- 合理规划冷热水供应必须依据功能区域，并根据不同区域的需要选择合适的管材和阀门；- 在厨房和洗手间等用水区域，需要充足的用水位点，并设置排放通风系统，以排除污水并确保卫生环境；- 关注节能环保，在选择水龙头等设备时尽量选用符合节能标准的产品。

2. 燃气管道布局设计装配式建筑中燃气管道布局设计也是必不可少的一环。

在进行燃气管道布局设计时，需要注意以下几点：- 严格按照相关法规进行操作，并确保燃气管道与其他设备系统保持合理距离；- 合理规划各个区域的燃气使用需求，以便统一设置并方便维护；- 经常检查和维护管道系统，确保安全运行。

三、布线与配管注意事项1. 布线要避免大面积相交为了减少视觉上的干扰和实现施工效率的最大化利用，装配式建筑施工中电力和管道布线应避免大面积相交。

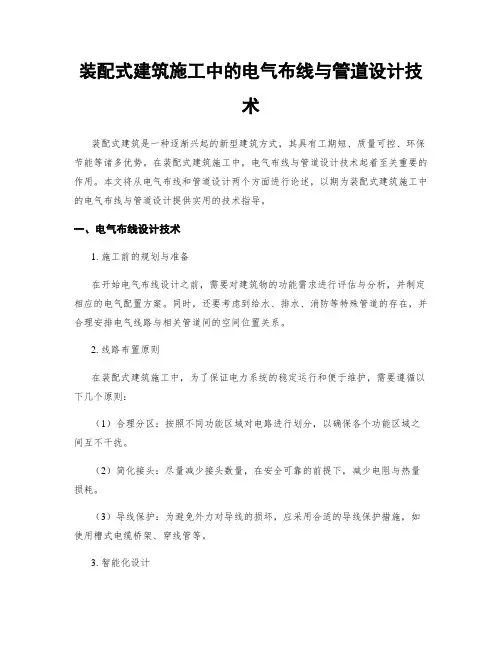

装配式建筑施工工艺中的电气布线与管道设计电气布线与管道设计在装配式建筑施工工艺中扮演着重要的角色。

它们是保证建筑正常运行和使用的关键要素，涉及到电力供应、照明、通信以及水、气等管道系统的布置与连接。

本文将从电气布线和管道设计两个方面进行论述。

一. 电气布线设计1. 总体设计原则在装配式建筑施工中，电气布线设计应遵循以下原则：（1）满足建筑使用功能需求：根据建筑的用途和功能确定不同区域的用电需求，并合理规划电源点、开关、插座等设备。

（2）安全可靠性：确保供电系统稳定可靠，考虑防雷、接地等措施，避免火灾和安全事故的发生。

（3）节能环保：合理选择照明灯具和节能设备，减少能源消耗和环境污染。

（4）易于维护管理：考虑设备维修保养的便捷性，尽量采用标准化组件和模块化设计。

2. 布线规划（1）建立用电负荷计算模型：根据建筑不同区域的用电设备功率和使用时间，计算各区域的总负荷，并合理分配电源。

（2）确定走线路径：根据建筑结构、装饰要求和用电设备位置，确定走线通道和走线方式，避免交叉干扰和穿越重要构件。

（3）布置电源点：根据具体用途，在不同区域设置合适数量的电源点，并满足供电容量需求。

（4）布置开关与插座：根据功能需求，在每个房间内进行开关与插座的布置，保证使用便捷性和安全性。

3. 设备选型与安装（1）选择符合国家标准的设备：优先选择具有相应认证或检测报告的产品，确保符合国家安全、能效等相关规定。

（2）避免过度设计与冗余：根据实际需要配置电气设备，避免过度复杂和冗余设计。

（3）注意防护措施：对易受损部位进行绝缘、防水、防尘等处理，以增加设备使用寿命并确保人员安全。

二. 管道设计1. 总体设计原则在装配式建筑中，管道设计需要考虑以下原则：（1）满足建筑用水需求：根据不同区域的用水需求，确定冷、热水管道和给排水系统的布置，并合理规划供水设备。

（2）保证供排水安全：确保管道布局合理、防止渗漏、堵塞和污染情况发生，以保证供水的安全性与卫生。

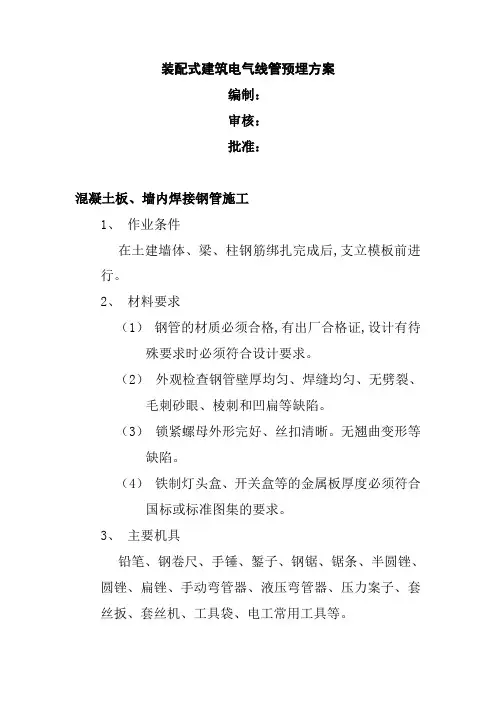

装配式建筑电气线管预埋方案编制：审核：批准：混凝土板、墙内焊接钢管施工1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。

2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。

（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

（3）锁紧螺母外形完好、丝扣清晰。

无翘曲变形等缺陷。

（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。

3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

一、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐三、混凝土墙内钢管操作工艺1、预留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。

具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。

这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。

木套箱的做法可以参照土建门窗洞模板的做法。

对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。

这些洞的预留一般采取预埋聚苯板的办法。

施工前加工定做或现场制作150×250×100mm的聚苯板块,施工中固定在所需要的位置。

钢管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。

但为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。

2、敷设管路管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。

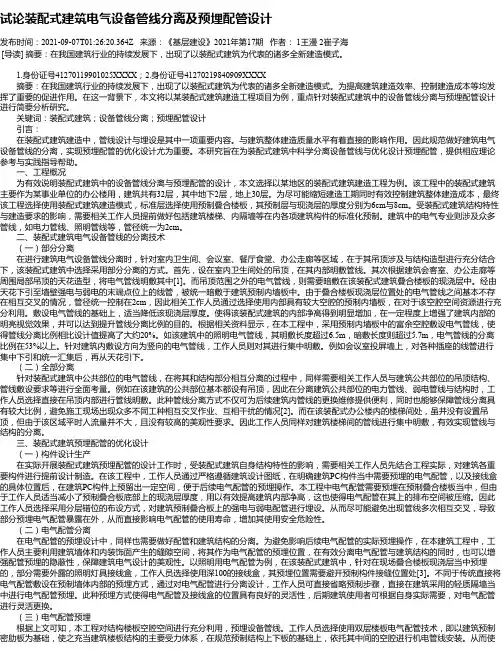

试论装配式建筑电气设备管线分离及预埋配管设计发布时间：2021-09-07T01:26:20.364Z 来源：《基层建设》2021年第17期作者： 1王漫 2崔子海[导读] 摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

1.身份证号41270119901025XXXX；2.身份证号41270219840909XXXX摘要：在我国建筑行业的持续发展下，出现了以装配式建筑为代表的诸多全新建造模式。

为提高建筑建造效率、控制建造成本等均发挥了重要的促进作用。

在这一背景下，本文将以某装配式建筑建造工程项目为例，重点针对装配式建筑中的设备管线分离与预埋配管设计进行简要分析研究。

关键词：装配式建筑；设备管线分离；预埋配管设计引言：在装配式建筑建造中，管线设计与埋设是其中一项重要内容。

与建筑整体建造质量水平有着直接的影响作用。

因此规范做好建筑电气设备管线的分离，实现预埋配管的优化设计尤为重要。

本研究旨在为装配式建筑中科学分离设备管线与优化设计预埋配管，提供相应理论参考与实践指导帮助。

一、工程概况为有效说明装配式建筑中的设备管线分离与预埋配管的设计，本文选择以某地区的装配式建筑建造工程为例。

该工程中的装配式建筑主要作为某事业单位的办公楼用，建筑共有32层，其中地下2层，地上30层。

为尽可能缩短建造工期同时有效控制建筑整体建造成本，最终该工程选择使用装配式建筑建造模式，标准层选择使用预制叠合楼板，其预制层与现浇层的厚度分别为6cm与8cm。

受装配式建筑结构特性与建造要求的影响，需要相关工作人员提前做好包括建筑楼梯、内隔墙等在内各项建筑构件的标准化预制。

建筑中的电气专业则涉及众多管线，如电力管线、照明管线等，管径统一为2cm。

二、装配式建筑电气设备管线的分离技术（一）部分分离在进行建筑电气设备管线分离时，针对室内卫生间、会议室、餐厅食堂、办公走廊等区域，在于其吊顶涉及与结构造型进行充分结合下，该装配式建筑中选择采用部分分离的方式。

装配式建筑施工中的电气布线与管道设计技术装配式建筑是一种逐渐兴起的新型建筑方式，其具有工期短、质量可控、环保节能等诸多优势。

在装配式建筑施工中，电气布线与管道设计技术起着至关重要的作用。

本文将从电气布线和管道设计两个方面进行论述，以期为装配式建筑施工中的电气布线与管道设计提供实用的技术指导。

一、电气布线设计技术1. 施工前的规划与准备在开始电气布线设计之前，需要对建筑物的功能需求进行评估与分析，并制定相应的电气配置方案。

同时，还要考虑到给水、排水、消防等特殊管道的存在，并合理安排电气线路与相关管道间的空间位置关系。

2. 线路布置原则在装配式建筑施工中，为了保证电力系统的稳定运行和便于维护，需要遵循以下几个原则：（1）合理分区：按照不同功能区域对电路进行划分，以确保各个功能区域之间互不干扰。

（2）简化接头：尽量减少接头数量，在安全可靠的前提下，减少电阻与热量损耗。

（3）导线保护：为避免外力对导线的损坏，应采用合适的导线保护措施，如使用槽式电缆桥架、穿线管等。

3. 智能化设计随着智能家居的发展，装配式建筑中的电气布线也需考虑智能化设计。

可以预留一定空间安装智能家居控制系统，并设置相应的智能传感器与开关等设备，以实现远程控制、自动化调节等功能。

二、管道设计技术1. 排水管道设计在装配式建筑施工中，排水系统的设计尤为重要。

需要根据建筑物的规模和使用需求选择合适的排水设备，并按照相关标准进行管道布置与连接。

另外，还要注意排水口位置的设置，确保排水畅通。

2. 给水管道设计给水管道是装配式建筑不可或缺的一部分。

在设计过程中，需要确保给水系统可靠稳定、安全卫生。

选择合适材料及规格，并按照供水标准进行布置与连接。

3. 燃气管道设计对于涉及燃气的装配式建筑，燃气管道设计需要特别注意。

务必按照相关法律法规和标准进行设计，采用合适的材料，确保防漏、排气与通风等设施设置到位。

4. 综合管道布置在装配式建筑中，电气布线与管道设计常常同时存在，因此需要进行综合管道布置。

裝配式建筑电气管线分离及预埋配管设计随着国内建筑工业化的发展及国家政策的引导，建筑工业化技术标准体系的技术研究越来越成为国家关注的重点。

传统的高能耗、高消耗的建造技术在建造过程中产生了大量建筑垃圾，已经对我国的生态环境造成了浪费和破坏，不利于我国经济可持续发展。

对此国家相继出台了一系列支持和推进建筑工业化发展的政策和指导性文件，目的就是要加快建筑工业化技术的推广和发展，使我国的装配式工业化建筑技术能够持续健康发展。

建筑工业化的特点是标准化、模块化、重复化和通用化。

目前我国推行的装配式建筑中大量采用预制混凝土（PC构件）技术，即把事先做好的梁、板、柱及墙体等PC构件运到施工现场后象搭乐高积木一样再进行组装。

对于电气专业来说，电气配管如何配合建筑预埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。

一、公共部位电气系统的管线设计对于装配式住宅建筑而言，底层及标准层公共区域一般采用传统的建造模式，以现浇方式为主，套内建筑墙体及楼板才会以装配式预制构件为主。

基于上述建筑建造原则，在住宅电气设计中，总配电房、通信机房通常设置于底层，标准的楼层强弱电配电间设置于公共区域内。

在此公共区域内敷设的水平电气管线宜在公共区域的吊顶内敷设，当受条件限制必须做暗敷设时，可敷设在现浇层内，以减少在预制构件中预埋大量电气管线。

对于竖向管线可集中敷设在预留的孔洞内，垂直电缆桥架及管线通过事先预留的孔洞明装，电气管线与结构体系脱离。

对于设置在公共区域内的需要穿越楼板引上及引下的照明及火灾自动报警系统管线，可将引上、引下配电管线预埋在现浇混凝土墙体内，而不是预埋在预制墙板内。

以满足预制构件墙板预埋管线标准化、模块化设计要求。

单元强弱电竖井布置如图1所示。

图1 单元强弱电竖井布置图二、套内住宅电气预埋配管设计方法通过笔者对工业化居住建筑电气配管集成设计的研究及市场调研发现，电气配管敷设在工业化建筑体内主要有以下3种方式：a. 采用标准化预制构件生产技术，对预埋在预制混凝土墙体（PC 构件）内的电气配管进行标准化、模块化的设计，从而将其集成到建筑PC构件中。

城市周刊2019/6 CHENGSHIZHOUKAN 33装配式建筑电气管线敷设解析徐云龙　江苏中诣智慧城市建设有限公司摘要：本文分别从公共部位电气系统、套内住宅电气、整体厨房、卫浴管线、住宅建筑防雷设计与接地设计几方面入手，探讨电气管线敷设，本文研究结果仅供参考。

关键词：装配式建筑；电气管线；敷设工艺随着国内建筑工业化发展，在国家政策的正确引导下，社会各界开始关注建筑工业化技术体系及标准体系。

传统建设方式，不仅会增加能耗，还会产生大量的建筑垃圾，严重破坏生态环境。

一、公共部位电气系统管线设计就实际情况而言，装配式建筑一般选择的是传统建造模式，会将地层、标准层区分开，以先浇筑的方式施工，只在墙体及楼板进行装配式预制件安装。

就装配式建筑公共部位电气系统管线设计，可参照下图1的设计方式。

图1　单元强电、弱点竖井布置示意图依照国家规定的建筑建造原则，装配式建筑住宅公共部位电气设计，应当在底层设置总配电房、通信机房，并设置标准楼层强弱配电间。

就公共区域内敷设的水平电气管线，应当敷设在公共区域吊顶内。

若受到条件限制，无法进行暗敷设，则需要敷设在现浇层，以此减少预制构件内预埋大量管线的情况出现。

就竖向的管线，一般选择集中敷设方式，将管线全部预留在孔洞内，垂直电缆桥架、管线，在预先设置的孔洞内明装，促使电气管线与结构体系相互脱离。

就公共区域的照明系统管线及火灾自动报警系统管线，可选择引上、引下的方式，将管线预埋在现浇混凝土墙体内。

不可预埋在预制板墙内，以此满足装配式建筑标准化及模块化的管线设计要求[1]。

二、套内住宅电气预埋配管设计通过研究与调查现代工业化居住建筑电气配管集成设计，当前应用的装配式建筑套用住宅电气预埋配管设计方式，主要包括以下三种：①PC 构件设计，将其集成到装配式建筑PC 构件中。

工人依据设计好的图纸，精准定位装配式建筑电气配管及接线盒，并在PC 构件板上预留足够的操作空间，降低施工人员对PC 构件内建筑电气配管精度要求。

装配式建筑施工中的软分区与管线预埋技术应用随着社会的发展和人们对生活质量的要求不断提高，装配式建筑作为一种新兴的建筑形式受到了广泛关注。

与传统施工相比，装配式建筑具有施工周期短、能耗低、质量可控等优势。

在装配式建筑施工过程中，软分区与管线预埋技术是关键环节之一，它能够提升建筑的功能性、美观性和安全性。

本文将重点探讨装配式建筑施工中软分区与管线预埋技术的应用。

一、软分区技术在装配式建筑施工中的应用软分区指以柔性材料为界限将空间划分成不同功能区域的方法。

在传统施工中，通常使用砖墙或混凝土墙来进行空间划分，但这种方式存在墙体厚重、构造复杂等问题。

而在装配式建筑中，可以采用软分区技术来解决这些问题。

首先，在安全方面，软分区可以起到防火和阻烟的作用。

通过选择阻燃性能好的材料作为软分区材料，可以有效阻止火势蔓延。

同时，在紧急情况下，软分区的柔韧性还能够提供更多的逃生通道和时间。

其次，在空间规划方面，软分区可以根据不同功能区域的需求进行隔断。

例如，在装配式住宅中，客厅、卧室、厨房等功能区域之间常常需要保持一定的私密性和边界感。

在这种情况下，可以使用软分区技术来划分空间，既满足了居住者对私密性的要求，又能够为不同功能区域之间提供良好的连接与流动性。

此外，在装修方面，软分区还能够提供更丰富多样的设计选择。

传统施工中，墙体经过砌筑后很难改变形状和颜色，并且对于后期维护和重新布局也存在困难。

而采用软分区技术后，只需要更换或调整柔性材料即可实现空间形状和颜色的变化。

这为装配式建筑带来了更大程度上个性化设计的可能。

二、管线预埋技术在装配式建筑施工中的应用管线预埋技术是指在施工中提前将各类管道（如给排水管道、电力线缆等）嵌入到建筑结构内部，以减少后期装修对管线的影响。

在装配式建筑施工中，管线预埋技术起到了重要的作用。

首先，在装修效果方面，管线预埋可以使墙体更加平整和美观。

传统施工中，管道需要经过好几次打磨和涂刷才能达到较为平整的效果。

装配式建筑施工中的水电布线与管道设计随着人们对于快速、高效、可持续发展的追求，装配式建筑在现代建筑领域中变得越来越受欢迎。

在装配式建筑施工过程中，水电布线与管道的设计则是非常关键的一环。

本文将探讨装配式建筑施工中的水电布线与管道设计，并提供一些建议和注意事项。

I. 水电布线与管道设计的重要性水电布线与管道设计在装配式建筑施工中起着至关重要的作用。

它不仅决定了整个建筑物内部供水供电系统的稳定性和可靠性，还直接影响到住宅或办公空间的舒适度和安全性。

首先，合理的水电布线与管道设计可以确保各个房间内部以及整个建筑物内部供应充足、稳定的用水和电力。

通过科学地规划水管和电缆通道，可以有效避免漏水或短路等问题，并提高设备运行效率。

此外，良好的供应系统也有助于减少能源和资源的浪费，达到节能环保的目标。

其次，水电布线与管道设计还需要考虑用户需求和功能布局。

不同房间的用电设备和用水设施有着不同的需求，因此在设计中应根据功能区域进行合理划分，并确定相应的用电和用水配套设施。

例如，厨房需要特别关注燃气供应和排污系统；浴室则需要专门考虑热水供应和卫生间排水等。

最后，安全是水电布线与管道设计中的一个重要考量因素。

正确安装防漏电器、漏电保护开关以及合适的管道材料等都非常重要。

这些措施可以有效地预防火灾、漏电等事故，并确保居住者的人身财产安全。

II. 水电布线与管道设计的注意事项1. 合理规划布线通道在装配式建筑施工中，由于空间限制，往往需要在有限的空间内布置复杂的水电系统。

因此，在进行水电布线与管道设计时，要合理规划布线通道，并确保通道足够宽敞以容纳各类管线。

同时，还要避免将高强度和低强度信号或介质放置于同一通道内，减少干扰和交叉影响。

2. 选择合适的材料和设备选择合适的水管、电缆及其附件是水电布线与管道设计中的关键一环。

在装配式建筑施工中，应优先选择符合国家标准且质量可靠的材料和设备。

对于水管来说，耐用性和耐高温能力非常重要；对于电缆来说，应考虑安全性、绝缘性能以及防火等级。

装配式建筑施工中的电气管线布置技术随着现代科技的发展，人们对于建筑施工效率和质量提出了更高要求。

在传统施工中，电气管线的布置是一个繁琐且耗时的任务。

然而，装配式建筑施工为电气管线布置带来了新的解决方案。

本文将重点介绍装配式建筑施工中的电气管线布置技术。

一、背景介绍1. 装配式建筑概述装配式建筑是近年来快速崛起的一种新型建造方式，它通过在工厂预制构件，并在现场组装完成整栋建筑。

相比于传统施工方式，装配式建筑具有节省时间、减少浪费和保证质量等优点。

2. 电气管线布置问题在传统施工中，电气管线布置是一个复杂且容易引起问题的任务。

由于需要考虑到空间限制、需求变化和安全性等因素，容易造成工期延误和不必要的麻烦。

二、装配式建筑施工中的电气管线布置技术1. 系统化设计在装配式建筑施工中，通过对电气管线的系统化设计，可以提前规划好电气布置方案。

这包括决定每个模块的电气需求、路线规划和连接方式等。

通过这样的设计，可以大大减少后期工作量和错误率。

2. 预制化构件与传统施工相比，装配式建筑中的电气管线可以事先在工厂进行预制化加工，并随着模块一起运送到现场。

这种方式不仅减少了现场操作，在保证质量的同时也加快了施工速度。

3. 智能化布线装配式建筑中利用智能技术来实现电气管线的自动布置是一个新兴趋势。

通过使用计算机辅助设计软件和机器人技术，可以在短时间内完成复杂的电路布线任务。

这不仅提高了效率，还减少了人为因素带来的错误。

4. 安全性考虑在装配式建筑施工中，安全性是至关重要的。

特别是在电气管线布置过程中，需要考虑到防火、漏电和过载等安全问题。

因此，在设计阶段就需要充分考虑这些因素，并采取合适的措施来确保建筑的安全性。

三、装配式建筑施工中的电气管线布置效益1. 节省时间与成本通过采用装配式建筑施工中的电气管线布置技术，可以大大缩短施工周期，并减少错误和二次修复。

同时，预制化加工和智能化布线也降低了人力成本和材料浪费。

2. 提高质量与可靠性装配式建筑中的电气管线布置经过精密设计和精准加工，能够保证其质量和可靠性。

装配式建筑施工中的管道与电气布线技术一、引言在现代社会中，装配式建筑正逐渐成为一种重要的建筑方法。

与传统建筑相比，装配式建筑具有快速、高效、节能等优势。

然而，在装配式建筑施工过程中，管道与电气布线技术起着至关重要的作用。

本文将重点探讨在装配式建筑施工中的管道与电气布线技术。

二、管道技术在装配式建筑施工中的应用1. 管道材料选择在装配式建筑施工中，对于管道材料的选择非常重要。

一般来说，塑料管被广泛应用于水暖系统和排水系统。

其轻质且易于切割、连接的特点使其成为理想的选择。

另外，还可以考虑使用不锈钢或铜管等材料进行燃气和供暖系统的安装。

2. 管道连接技术装配式建筑施工要求管道连接快速可靠且耐久。

目前常见的管道连接方法包括焊接、螺纹连接和压力连接等。

其中，压力连接技术因其简易、安全的特点在装配式建筑施工中应用较为广泛。

通过采用快速接头、管夹和密封圈等组件，可以实现管道的快速连接和拆卸。

3. 管道绝热处理在装配式建筑中，由于各种管道会通过结构墙板或楼板等组合体进行穿越，需要对管道进行绝热处理。

常见的绝热材料包括玻璃棉、岩棉、聚氨酯泡沫等。

通过合理选择和施工这些绝热材料，可以提高管道系统的节能性能。

三、电气布线技术在装配式建筑施工中的应用1. 电缆材料选择在装配式建筑施工中，电缆是重要的电气设备之一。

常见的电缆材料有铜导线和铝导线两种。

铜导线具有优良的传导性能和耐腐蚀性能，适用于供电系统；而铝导线重量轻且价格低廉，在输送大电流时更具优势。

根据具体情况选择合适的导线材料是保障电气系统正常运行的关键。

2. 电气布线设计在装配式建筑施工中，合理的电气布线设计可以保证用电安全和系统的可靠性。

首先，需要合理规划出各个区域的用电需求，并确定相应的负载容量。

其次，通过电缆走线的选择和布局确保电缆在建筑内部实现高效传输。

最后，对于灯具、插座等终端设备的布置也要符合人们生活习惯和实际需求。

3. 安全措施在装配式建筑施工中，要重视电气安全问题并采取相应措施。

装配式建筑施工中的电气与管道系统布置技术随着社会的发展，装配式建筑在国内得到了越来越广泛的应用。

与传统建筑相比，装配式建筑具有施工速度快、环保节能、质量可控等优势。

然而，在装配式建筑的施工过程中，电气与管道系统的布置是一个重要且复杂的环节。

本文将从电气系统布置和管道系统布置两个方面进行论述，以便为相关从业人员提供指导。

一、电气系统布置电气系统在装配式建筑中起着至关重要的作用，包括供电、照明、通信等功能。

在进行电气系统布置时需要考虑以下几个关键因素：1. 功能分区根据不同区域（如生活区、办公区、公共区域）所需的电器设备和功率需求，合理划分不同功能分区，并相互之间进行合理连接。

2. 线路规划在确定功能分区后，需要进行线路规划。

首先要考虑主干线路的走向和截面尺寸，并根据主干线路设立支线路。

在设计支线路时，需要充分考虑线缆的敷设路径和安装方式，避免走线混乱、交叉干扰。

3. 接地与保护在电气系统布置中，接地和保护是至关重要的环节。

需要合理选择接地方式，确保良好接地，并设置合适的保护装置（如漏电保护器、过载断路器等），以确保人员及设备的安全。

4. 与维修考虑考虑到后期维修与检修需求，应合理规划电气设备的可维修性。

为了方便维护人员的操作，可以设置相应的开启、检修口，以减少拆除墙体或天花板等工作。

二、管道系统布置管道系统是装配式建筑中另一个重要且复杂的部分，包括给水系统、排水系统和暖通系统等。

以下是进行管道系统布置时需要注意的几个关键因素：1. 合理评估需求在进行管道系统布置之前，需要对所需的供水量、排水量及温度需求进行充分评估。

根据不同区域（如厨房、洗手间、浴室）所需水量大小确定管径，并选择合适的材料进行铺设。

2. 布置路径选择在进行管道系统布置时，需要合理选择管道敷设路径。

为了方便以后的检修和维护工作，应尽量选择易于访问的位置，并确保管道与其他构件（如梁、柱等）之间有足够的间隔。

3. 正确使用密封材料管道系统中要使用适当的防水、耐腐蚀和耐高温等特性的密封材料，以保证连接处的可靠性，并减少漏水和泄露的风险。

装配式建筑施工中的水电布局与管线设计随着社会的发展和人们对环境保护意识的增强，装配式建筑逐渐受到人们的关注和喜爱。

装配式建筑作为一种新型建筑方式，其优点在于提高施工效率、降低能源消耗，并且具有灵活可调整、环保节能等特点。

而在装配式建筑施工过程中，水电布局与管线设计是十分重要的一个环节。

本文将从水电布局和管线设计两个方面进行讨论。

水电布局在装配式建筑施工中，水电系统是不可缺少的基础设施之一。

合理的水电布局能够确保各个功能区域正常运行，并提供舒适便捷的使用体验。

因此，在进行水电布局时需要考虑以下几个方面：1. 水源管理：在选择安放装配式建筑时，首先要充分考虑供水问题。

应确保有足够且稳定的自来水供应以及适当的排水系统。

同时，在设计阶段需要确定好进出水口、热力设备等位置，以便后续施工流程顺利进行。

2. 照明系统：充分利用自然光是装配式建筑的特点之一。

在水电布局中，需要将采光效果纳入考虑范围。

合理安排门窗位置和室内照明设备，以减少能源消耗，并提供舒适明亮的使用环境。

3. 空调及通风系统：装配式建筑施工中的空调和通风系统设计非常重要。

合理的通风系统可以保持室内空气流动，降低湿度和温度，提高使用者的舒适感。

此外，应根据建筑物的尺寸和功能确定合适的空调设备容量，并遵循节能环保原则。

管线设计除了水电布局外，管线设计也是装配式建筑施工中不可忽视的一部分。

管线设计涵盖了给排水、供暖及空调等多个方面，因此应该在设计阶段进行综合考虑。

1. 给排水系统：给排水管线是装配式建筑中最基本也是最重要的部分之一。

在进行给排水管道布线时，需要确保各种设备、卫生间、厨房等区域均有相应的出水口和进水口，并与污水处理设备连接良好，以保证整个系统的稳定和顺畅。

2. 供暖系统：装配式建筑在供暖方面可以采用多种方式，如集中供暖、地板供暖等。

管线设计需要根据不同区域及所需温度确定热源的布置，并确保热能传输效果良好，避免温差过大和能耗浪费。

3. 空调系统：装配式建筑中，空调系统是提供室内舒适温度的重要设备。

2020年第11期Electrical installation and debugging〔电气安装与调任)浅析电气管线与结构分离技术在装配式住宅中的应用张尚栋郭超(中建八局第一建设有限公司广州250000)摘要：本文以装配式住宅为例，介绍了电气管线与结构分离技术及工艺类型，并从户型的电气管线与结构分离技术，如何提高户型管线与结构分离比例，公共区电气管线与结构分离施工方法等方面分析了电气管线与结构分离技术在工程中飾应用，可为同类工程提供参考.关键词：装配式住宅电气管线分离工艺类型中图分类号：TU85文献标识码：B文章编号：1002-3607(2020)11-0054-03装配式建筑是把现场作业转移到工厂内进行，包括加工制作建筑构件、配件、楼板、墙板、阳台、楼梯等，然后运输到现场进行组装和固定E。

装配式住宅的施工，大大减少了现浇作业，使建筑和装修一体化设计施工，不仅提高生产效率，而且符合绿色节能环保的要求。

1电气管线与结构分离技术概述《装配式建筑评价标准》(GB/ T51129-2017)中指出倒：对于裸露在室内空间及敷设在地面架空层、非承重墙体空腔、吊顶内的管线，均属于管线与结构分离；埋置在结构构件内部或敷设在湿作业地面垫层内的管线，属于管线与结构未分离。

随着人们对生活品质要求的提高，可能会对住房进行多次装修，管线如果暗敷在构件内，更换和维修难度大。

相比之下，电气管线和结构分离技术有以下优点：(1)不会破坏结构钢筋保护层，能够提高结构的稳定性；(2)防止施工人员因漏埋管线，而进行开凿作业；(3)方便后续检修和更换作业，降低施工成本和作业难度。

2电气管线与结构分离的工艺类型2.1全分离工艺在装配式住宅中，电气管线全部敷设在架空层、吊顶内，即为全分离工艺。

但在实际项目中，电气管线明敷布设，不仅影响室内的美观性，而且占用使用空间。

例如，全吊顶、架空地板上，电气管线如果和水管交叉，敷设间距应不小于100mm,导致占用室内使用空间，提高施工成本。
