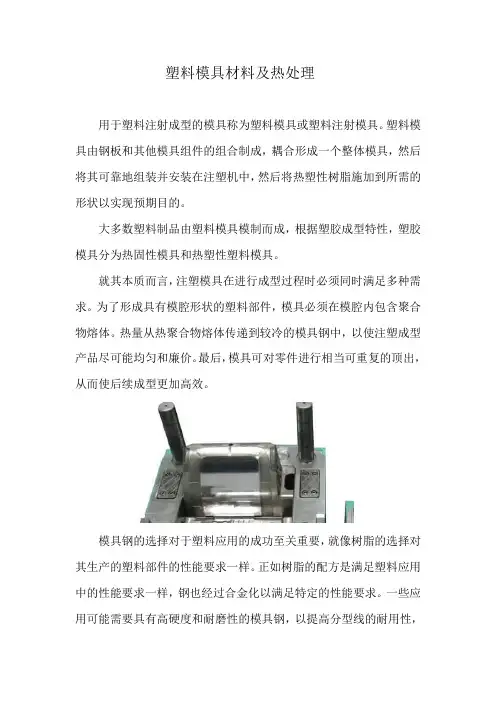

塑料模具材料及热处理用于塑料注射成型的模具称为塑料模具或塑料注射模具。
塑料模具由钢板和其他模具组件的组合制成,耦合形成一个整体模具,然后将其可靠地组装并安装在注塑机中,然后将热塑性树脂施加到所需的形状以实现预期目的。
大多数塑料制品由塑料模具模制而成,根据塑胶成型特性,塑胶模具分为热固性模具和热塑性塑料模具。
就其本质而言,注塑模具在进行成型过程时必须同时满足多种需求。
为了形成具有模腔形状的塑料部件,模具必须在模腔内包含聚合物熔体。
热量从热聚合物熔体传递到较冷的模具钢中,以使注塑成型产品尽可能均匀和廉价。
最后,模具可对零件进行相当可重复的顶出,从而使后续成型更加高效。
模具钢的选择对于塑料应用的成功至关重要,就像树脂的选择对其生产的塑料部件的性能要求一样。
正如树脂的配方是满足塑料应用中的性能要求一样,钢也经过合金化以满足特定的性能要求。
一些应用可能需要具有高硬度和耐磨性的模具钢,以提高分型线的耐用性,而其他应用则需要具有更高韧性的模具钢,以抵抗机械疲劳。
一般来说,具有较高硬度和耐磨性的注塑模具材料往往是那些更脆的材料,并且在几乎所有情况下,具有更高韧性的钢将降低对钢对钢磨损(粘合剂磨损)的抵抗力以及对含有玻璃纤维或矿物填料的树脂的耐磨性。
例如,模具制造商可能会为可能对大多数其他钢材具有腐蚀性的树脂选择不锈钢。
使用硬度较高的钢(洛氏硬度55或更高),以及钢对钢关闭产生取芯的地方,分型线的完整性通常会更大。
一个或两个钢面的硬度范围应为罗克韦尔55至罗克韦尔58。
为了防止玻璃或矿物填充树脂的磨损,建议考虑将A-2,D-2或M-2钢的浇口嵌件与耐磨钢一起插入浇口对面的模芯中。
P-20钢虽然没有用于塑料塑料注塑模具的"通用"钢,但P-20钢一直被视为该行业的主力军。
在Rc30-32的预硬化状态下提供,它非常坚韧,但相当容易加工。
在型腔尺寸超过12x12x12英寸(303.6×303.6×303.6mm)的应用中,它是一种很好的钢,因为这种尺寸的热处理块的成本和相关风险可能令人望而却步。
对塑料模具钢的要求及热处理☆耐腐蚀、硬度高、易切削加工、高镜面性。
钢的热处理:1.予硬化型塑料模具钢的热处理:⑴.我国的3Cr2Mo:相当美国的P20,瑞典(ASSAB)的618,德国的40CrMnMo7,日本(日立)的HPM2。
荐的规范为淬火—840~8800C,油冷,回火—600~6500C,空冷,硬度—28~33HRC。
⑵.美国(AISI、SAE)推荐的P20钢渗碳后的热处理工艺:淬火—820~8700C,回火—150~2600C,空冷,硬度—58~64HRC(渗碳层表面硬度)。
⑶.德国40CrMnNiMo钢(DIN2738,相当于P20+Ni或SM3Cr2NiMo)的热处理特性:淬透性比SM3Cr2Mo更高,保证钢在较大截面上力学性能均匀,宜做大截面(>400mm)的塑料模具。
钢的冶金质量、加工性优良。
抛光性和电蚀刻性亦好。
供应硬度:280~325HBS退火工艺:加热温度710~740 0C,炉冷。
硬度≤265HBS。
淬火:奥氏体化温度840~8700C,必须予热,予热温度约6500C。
形状复杂、尺寸厚薄不均者最好二次予热,第一次约4000C予热,保温时间按0.5~1.0min/mm计算。
经予热后的淬火保温时间按0.5min/mm计算。
为使合金元素充分溶入奥氏体,保温时间应足够。
冷却:油冷或180~2200C热浴分级淬火,以热浴为好。
热浴冷却保温时间以模具整个截面温度均匀为度,然后出炉空冷到800C左右立即回火。
2小时,空冷。
渗氮:可提高耐热疲劳强度,降低摩擦系数(抗咬合),延长模具使用寿命。
以离子渗氮或气体渗氮为宜(干净)。
有效渗氮层深度以0.2~0.3mm为宜。
硬度550~800HV,渗氮后不宜研磨,以免渗氮层磨掉。
焊接:焊接时须予热至400~5000C后,进行焊接。
焊接后及时消除应力退火,工艺为600~6500C,充分保温后炉冷。
镀铬:该钢可以镀铬,镀铬后应立即进行去氢退火。
去氢退火工艺:加热温度180~2000C,保温时间2~4小时。

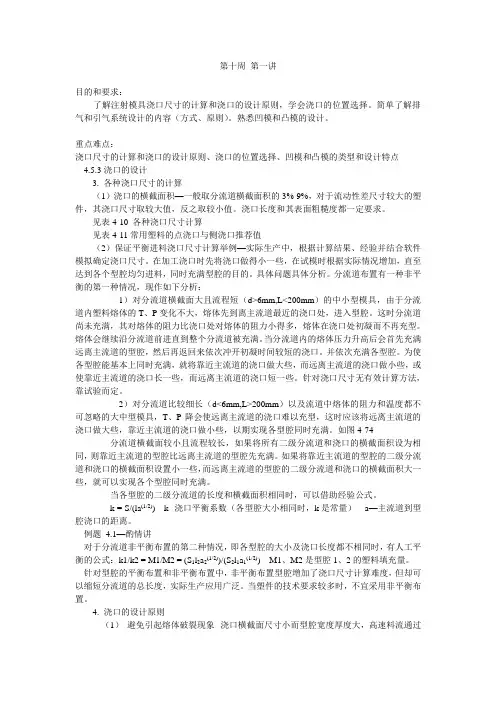

第十周第一讲目的和要求:了解注射模具浇口尺寸的计算和浇口的设计原则,学会浇口的位置选择。
简单了解排气和引气系统设计的内容(方式、原则)。
熟悉凹模和凸模的设计。
重点难点:浇口尺寸的计算和浇口的设计原则、浇口的位置选择、凹模和凸模的类型和设计特点4.5.3浇口的设计3. 各种浇口尺寸的计算(1)浇口的横截面积—一般取分流道横截面积的3%-9%,对于流动性差尺寸较大的塑件,其浇口尺寸取较大值,反之取较小值。
浇口长度和其表面粗糙度都一定要求。
见表4-10 各种浇口尺寸计算见表4-11常用塑料的点浇口与侧浇口推荐值(2)保证平衡进料浇口尺寸计算举例—实际生产中,根据计算结果、经验并结合软件模拟确定浇口尺寸。
在加工浇口时先将浇口做得小一些,在试模时根据实际情况增加,直至达到各个型腔均匀进料,同时充满型腔的目的。
具体问题具体分析。
分流道布置有一种非平衡的第一种情况,现作如下分析:1)对分流道横截面大且流程短(d>6mm,L<200mm)的中小型模具,由于分流道内塑料熔体的T、P变化不大,熔体先到离主流道最近的浇口处,进入型腔。
这时分流道尚未充满,其对熔体的阻力比浇口处对熔体的阻力小得多,熔体在浇口处初凝而不再充型。
熔体会继续沿分流道前进直到整个分流道被充满。
当分流道内的熔体压力升高后会首先充满远离主流道的型腔,然后再返回来依次冲开初凝时间较短的浇口。
并依次充满各型腔。
为使各型腔能基本上同时充满,就将靠近主流道的浇口做大些,而远离主流道的浇口做小些,或使靠近主流道的浇口长一些,而远离主流道的浇口短一些。
针对浇口尺寸无有效计算方法,靠试验而定。
2)对分流道比较细长(d<6mm,L>200mm)以及流道中熔体的阻力和温度都不可忽略的大中型模具,T、P降会使远离主流道的浇口难以充型,这时应该将远离主流道的浇口做大些,靠近主流道的浇口做小些,以期实现各型腔同时充满。
如图4-74 分流道横截面较小且流程较长,如果将所有二级分流道和浇口的横截面积设为相同,则靠近主流道的型腔比远离主流道的型腔先充满。
