即输出正弦波形的电压和电流

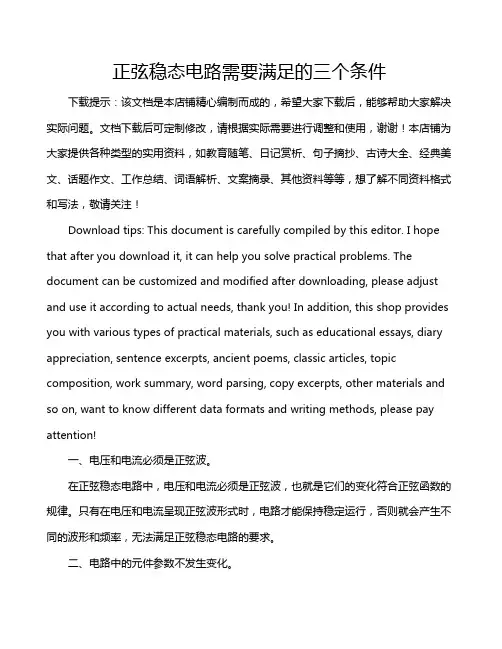

正弦稳态电路需要满足的三个条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、电压和电流必须是正弦波。

在正弦稳态电路中，电压和电流必须是正弦波，也就是它们的变化符合正弦函数的规律。

直流调速系统：控制简单、调速平滑、性能良好。

但换向器存在，维护工作量加大，单机容量、最高转速以及使用环境都受到限制交流调速系统：交流调速系统，励磁电流和转矩电流互相耦合，调速困难。

现代交流调速系统由交流电动机、电力电子功率变换器、控制器及电量检测器组成，称为变频器。

课后习题1.交流调速的主要应用领域：1.冶金机械2.电气牵引3.数控机床4.矿井提升机械5.起重、装卸机械6.原子能及化工设备7.建筑电气设备8.纺织、食品机械2.异步电动机的优点：结构简单，运行可靠，便于维护，价格低廉。

3.异步电动的调速方法：改变电源频率、改变极对数以及改变转差率。

4.变频调速的基本要求：1.保持磁通为额定值 2.保持电压为额定值5.交－直－交变频器与交－交变频器的主要特点比较：比较项目类型交－直－交变频器交－交变频器换能方式两次换能，效率略低一次换能，效率高晶闸管换向方式强迫换向或负载换向电网换向所用器件数量较少较多调频范围频率调节范围宽一般情况下，输出最高频率为电网频率的1/3～1/2电网功率因素采用晶闸管可控整流调压，低频低压时功率因数较低，采用斩波器或PWM方式调压，功率因数高较低适用场所可用于各种电力拖动装置，稳频稳压电源和不间断电源适用于低速大功率拖动6.同步电动机变频调速方法：他控式变频调速、自控式变频调速。

不同：他控式变频调速采用独立的变频器（即输出频率由外部振荡器控制）作为同步电机的变压变频电源。

自控式变频器调速由电动机轴上所带的转子位置检测器发出信号来控制逆变器的触发换相，即采用输出频率由转子位置来控制的变压变频电源为同步电机供电。

这样就从内部结构和原理上保证了频率与转速必然同步，构成“自控式”。

7.各种变频调速的基本原理：按结构分为交－直－交变频器与交－交变频器；按电源性质分电压型变频器：变频器主电路中的中间直流环节采用大电容滤波，使直流电压波形比较平直，对于负载来说，是一个内阻抗为零的恒压源，这类变频调速装置叫做电压源变频器。

正弦交流电路定义-回复什么是正弦交流电路？正弦交流电路是指由正弦波形的电压或电流组成的电路系统。

正弦波形是一种周期性变化的波形，具有均匀而连续的变化特点，可以描述许多实际电源和负载所产生的电压和电流。

在正弦交流电路中，电压和电流的大小会随着时间的推移而不断变化，但其变化满足正弦函数的规律。

正弦函数是一种典型的周期函数，其图像呈现出一种重复模式，具有相同的幅值和频率。

正弦交流电路由多个元素组成，包括电源、负载以及连接电源和负载的导线。

电源可以是交流电源或直流电源，而负载可以是电阻、电感、电容或他们的组合。

在正弦交流电路中，电压和电流的变化遵循欧姆定律、基尔霍夫定律和电容、电感的特性等。

欧姆定律描述了电压、电流和电阻之间的关系，表明它们成正比关系；基尔霍夫定律描述了电流在闭合电路中的分配和电压在闭合电路中的合成；电容和电感则分别描述了电压和电流随时间的变化规律。

正弦交流电路在实际应用中具有广泛的用途。

例如，在家庭中，我们常常使用交流电路来为各种电器设备供电，如电视机、冰箱、空调等。

在工业生产中，正弦交流电路也是不可或缺的部分，被用于各种电机、照明设备、变压器、电子器件等的驱动和控制。

为了更好地分析和设计正弦交流电路，我们可以使用交流电路理论和相关工具。

交流电路理论包括复数分析法、相频特性、幅频特性、相频特性等方法和概念，可以帮助我们理解电压和电流在正弦交流电路中的行为。

此外，计算机软件也可以提供模拟和仿真工具，以帮助我们更好地理解和优化正弦交流电路的性能。

总而言之，正弦交流电路是由正弦波形的电压或电流组成的电路系统，具有周期性变化的特点。

它在日常生活和工业生产中广泛应用，通过交流电路理论和相关工具的应用，我们可以更好地分析和设计正弦交流电路。

正选交流电路+三相交流电知识点整理（1）1、正选交流电与直流电的区别所谓正弦交流电路，是指含有正弦电源(激励)而且电路各部分所产生的电压和电流(响应)均按正弦规律变化的电路。

交流发电机中所产生的电动势和正弦信号发生器所输出的信号电压，都是随时间按正弦规律变化的。

它们是常用的正弦电源。

在生产上和日常生活中所用的交流电，一般都是指正弦交流电。

因此，正弦交流电路是电工学中很重要的一个部分。

直流电路：除在换路瞬间，其中的电流和电压的大小与方向(或电压的极性)是不随时间而变化的，如下图所示：正选交流电：正弦电压和电流是按照正弦规律周期性变化的，其波形如下图所示。

正弦电压和电流的方向是周期性变化的。

正弦量：正弦电压和电流等物理量。

正弦量的特征表现在变化的快慢、大小及初始值三个方面，而它们分别由频率(或周期)、幅值(或有效值)和初相位来确定。

所以频率、幅值和初相位就称为确定正弦量的三要素。

2、周期T与频率f周期T：正弦量变化一次所需的时间。

单位：秒（s）频率f：每秒内变化的次数。

单位：赫兹（Hz）两者关系：频率是周期的倒数 f=1/T高频炉的频率是200- 300kHz；中频炉的频率是500-8000Hz；高速电动机的频率是150-2000Hz; 通常收音机中波段的频率是530-1600kHz ，短波段是2.3-23MHz；移动通信的频率是900MHz和1800MHz; 在元线通信中使用的频率可高 300 GHz。

正弦量变化的其他表达方式：角频率正弦量变化的快慢除用周期和频率表示外，还可用角频率ω来表示。

因为一周期内经历了 2π弧度(图 4.1.3) ，所以角频率为：上式表示 T，f,ω三者之间的关系，只要知道其中之一，则其余均可求出。

3、幅值与有效值正弦量在任一瞬间的值称为瞬时值，用小写字母来表示，如 i ， U 及 e 分别表示电流、电压及电动势的瞬时值。

瞬时值中最大的值称为幅值或最大值，用带下标 m 的大写字母来表示，如Im， Um 及 Em 分别表示电流、电压及电动势的幅值。

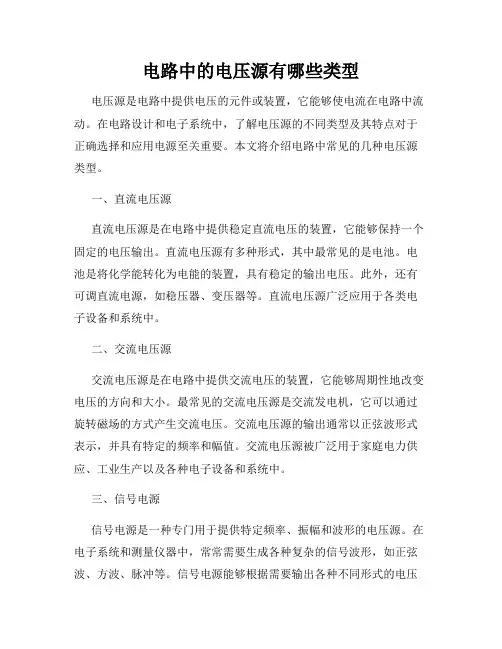

电路中的电压源有哪些类型电压源是电路中提供电压的元件或装置，它能够使电流在电路中流动。

在电路设计和电子系统中，了解电压源的不同类型及其特点对于正确选择和应用电源至关重要。

本文将介绍电路中常见的几种电压源类型。

一、直流电压源直流电压源是在电路中提供稳定直流电压的装置，它能够保持一个固定的电压输出。

直流电压源有多种形式，其中最常见的是电池。

电池是将化学能转化为电能的装置，具有稳定的输出电压。

此外，还有可调直流电源，如稳压器、变压器等。

直流电压源广泛应用于各类电子设备和系统中。

二、交流电压源交流电压源是在电路中提供交流电压的装置，它能够周期性地改变电压的方向和大小。

最常见的交流电压源是交流发电机，它可以通过旋转磁场的方式产生交流电压。

交流电压源的输出通常以正弦波形式表示，并具有特定的频率和幅值。

交流电压源被广泛用于家庭电力供应、工业生产以及各种电子设备和系统中。

三、信号电源信号电源是一种专门用于提供特定频率、振幅和波形的电压源。

在电子系统和测量仪器中，常常需要生成各种复杂的信号波形，如正弦波、方波、脉冲等。

信号电源能够根据需要输出各种不同形式的电压信号，并具备稳定的频率和振幅特性。

信号电源广泛应用于通信、音频、视频等领域。

四、光电源光电源是一种以光为能源的电压源，它能够通过光电效应将光能转化为电能。

光电源常见的应用是太阳能电池板，它能将太阳光直接转化为直流电压。

太阳能电池板具有环保、可再生的特点，被广泛应用于太阳能发电系统和户外供电设备中。

五、超导电源超导电源是利用超导材料的特殊性质提供电压的装置。

超导材料在低温下具有零电阻的特性，能够以极高的电流密度和电压稳定性提供电能。

超导电源被广泛应用于高能物理实验、磁共振成像、磁悬浮列车等领域。

综上所述，电路中的电压源有直流电压源、交流电压源、信号电源、光电源和超导电源等几种类型。

了解不同类型电压源的特点和应用范围，可以帮助我们正确选择和使用电源，确保电路的正常工作和电子系统的稳定性能。

正弦交流电路知识点总结一、正弦交流电路的基本概念正弦交流电路是指由正弦波形状的电压或电流组成的电路。

在正弦交流电路中，电压或电流随时间呈周期性变化，其波形为正弦曲线。

正弦交流电路中，频率、振幅、相位等是重要的参数。

二、正弦交流电路中的元件1. 交流源：提供正弦波形状的电压或电流。

2. 电阻：阻碍电流通过的元件。

3. 电感：储存磁能量并抵抗变化的元件。

4. 电容：储存电能量并抵抗变化的元件。

三、正弦交流电路中的基本定律1. 欧姆定律：U=IR，其中U为电压，I为电流，R为阻值。

2. 基尔霍夫定律：任意一个节点上所有进入该节点和离开该节点的支路所构成的代数和等于零。

3. 诺依曼定理：在任意一个闭合回路中，沿着这个回路方向绕一圈所得到所有增加量之和等于所有减少量之和。

四、串联和并联1. 串联：将多个电阻、电感、电容依次连接在一起，即为串联。

串联后的总阻值为各元件阻值之和。

2. 并联：将多个电阻、电感、电容同时连接在一起，即为并联。

并联后的总阻值等于各元件倒数之和的倒数。

五、交流电路中的功率交流电路中的功率分为有功功率和无功功率两部分：1. 有功功率：指交流电路中被转化成有用能量的功率。

2. 无功功率：指交流电路中被转化成储存于元件中的能量或者从元件中释放出来但不能做有用工作的能量。

六、交流电路中的相位相位是指两个正弦波形状的信号之间时间上的差异。

在正弦交流电路中，相位是一个重要参数。

不同元件间存在着不同相位差，而且相位差随频率变化。

七、滤波器滤波器是指通过对信号进行滤波，去除不需要或者干扰信号来得到所需信号的设备。

根据滤波器对信号处理方式不同，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

八、交流电路中的共振共振是指在交流电路中，当电容和电感与外部信号频率相等时，电路中的阻抗达到最小值。

在共振状态下，电路中的能量传输效率最高。

九、交流电路中的谐波谐波是指在交流电路中，除了基频信号之外产生的频率为整数倍于基频信号频率的信号。

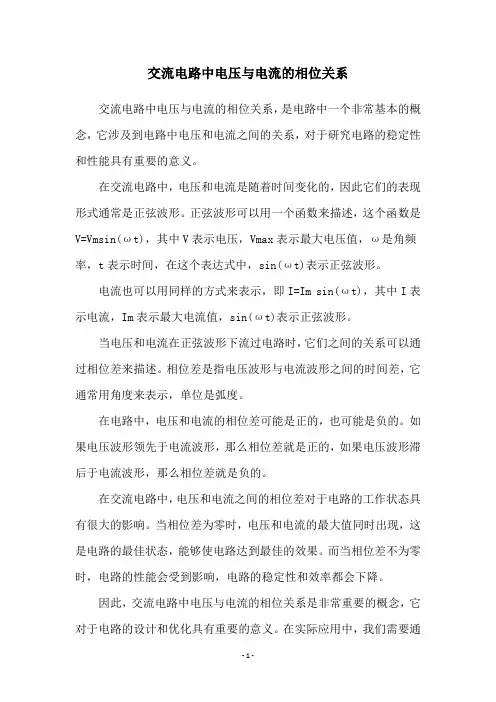

交流电路中电压与电流的相位关系
交流电路中电压与电流的相位关系，是电路中一个非常基本的概念，它涉及到电路中电压和电流之间的关系，对于研究电路的稳定性和性能具有重要的意义。

在交流电路中，电压和电流是随着时间变化的，因此它们的表现形式通常是正弦波形。

正弦波形可以用一个函数来描述，这个函数是V=Vmsin(ωt)，其中V表示电压，Vmax表示最大电压值，ω是角频率，t表示时间，在这个表达式中，sin(ωt)表示正弦波形。

电流也可以用同样的方式来表示，即I=Im sin(ωt)，其中I表示电流，Im表示最大电流值，sin(ωt)表示正弦波形。

当电压和电流在正弦波形下流过电路时，它们之间的关系可以通过相位差来描述。

相位差是指电压波形与电流波形之间的时间差，它通常用角度来表示，单位是弧度。

在电路中，电压和电流的相位差可能是正的，也可能是负的。

如果电压波形领先于电流波形，那么相位差就是正的，如果电压波形滞后于电流波形，那么相位差就是负的。

在交流电路中，电压和电流之间的相位差对于电路的工作状态具有很大的影响。

当相位差为零时，电压和电流的最大值同时出现，这是电路的最佳状态，能够使电路达到最佳的效果。

而当相位差不为零时，电路的性能会受到影响，电路的稳定性和效率都会下降。

因此，交流电路中电压与电流的相位关系是非常重要的概念，它对于电路的设计和优化具有重要的意义。

在实际应用中，我们需要通
过合理的电路设计和控制，使得电压和电流之间的相位差尽可能地接近零，以保证电路的稳定性和性能。

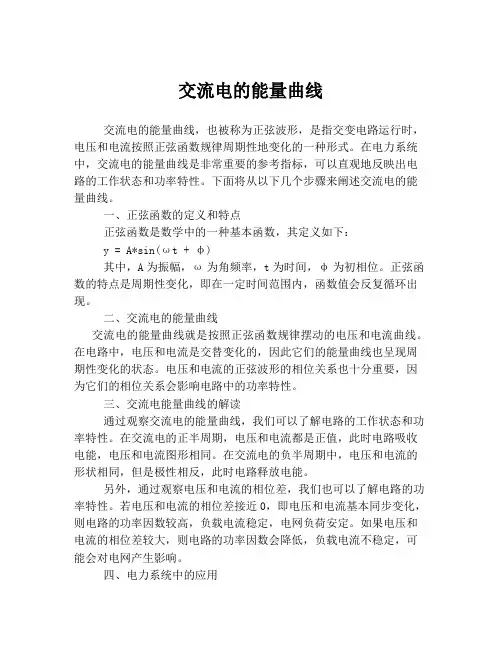

交流电的能量曲线交流电的能量曲线，也被称为正弦波形，是指交变电路运行时，电压和电流按照正弦函数规律周期性地变化的一种形式。

在电力系统中，交流电的能量曲线是非常重要的参考指标，可以直观地反映出电路的工作状态和功率特性。

下面将从以下几个步骤来阐述交流电的能量曲线。

一、正弦函数的定义和特点正弦函数是数学中的一种基本函数，其定义如下：y = A*sin(ωt + φ)其中，A为振幅，ω为角频率，t为时间，φ为初相位。

正弦函数的特点是周期性变化，即在一定时间范围内，函数值会反复循环出现。

二、交流电的能量曲线交流电的能量曲线就是按照正弦函数规律摆动的电压和电流曲线。

在电路中，电压和电流是交替变化的，因此它们的能量曲线也呈现周期性变化的状态。

电压和电流的正弦波形的相位关系也十分重要，因为它们的相位关系会影响电路中的功率特性。

三、交流电能量曲线的解读通过观察交流电的能量曲线，我们可以了解电路的工作状态和功率特性。

在交流电的正半周期，电压和电流都是正值，此时电路吸收电能，电压和电流图形相同。

在交流电的负半周期中，电压和电流的形状相同，但是极性相反，此时电路释放电能。

另外，通过观察电压和电流的相位差，我们也可以了解电路的功率特性。

若电压和电流的相位差接近0，即电压和电流基本同步变化，则电路的功率因数较高，负载电流稳定，电网负荷安定。

如果电压和电流的相位差较大，则电路的功率因数会降低，负载电流不稳定，可能会对电网产生影响。

四、电力系统中的应用交流电的能量曲线在电力系统中有很多应用。

例如，在电能计量中，我们需要通过测量负载电压和电流的能量曲线来计算电功率；在电力电子设备中，交流电的能量曲线可以帮助我们了解电流和电压的波形，有助于掌握控制设备的相关技术。

总之，交流电的能量曲线是电路运行状态的重要参考指标，可以反映出电路中电压、电流和功率变化的规律。

通过对能量曲线的解读和分析，我们可以更好地了解电路的性能和工作状态，这对于电力系统的运行和管理都非常重要。

正弦稳态交流电路是指在交流电路中，电流和电压随时间呈正弦波形且达到稳定状态的情况。

这种电路中的元件包括电阻、电感和电容，通过正弦波形的交流电源供电。

在正弦稳态交流电路中，正弦波形的电流和电压满足欧姆定律、基尔霍夫定律和电压-电流关系等电路定律。

通过使用复数形式的表示，可以方便地对正弦稳态交流电路进行分析。

主要的特点和概念包括：
频率：交流电路的频率是指正弦波形的周期，单位为赫兹(Hz)。

常见的电力系统频率为50Hz 或60Hz。

相位差：正弦稳态交流电路中，电流和电压之间存在相位差。

相位差是指电流和电压波形在时间上的偏移量，以角度或时间表示。

阻抗：交流电路中的阻抗是对交流信号流动的阻力。

阻抗由电阻、电感和电容的复合阻抗组成，具有幅值和相位。

幅值：交流电路中的电流和电压的幅值是指波形的最大值，通常以峰值表示，如峰值电流和峰值电压。

电抗：电抗是交流电路中对电流流动的阻力，包括电感的感抗和电容的容抗。

电感的感抗随频率增加而增加，电容的容抗随频率增加而减小。

通过对正弦稳态交流电路的分析和计算，可以求解电流和电压的幅值、相位差、功率等参数，进一步了解电路的行为和性能。

需要注意的是，正弦稳态交流电路的分析和计算涉及复数运算和相量的使用，因此需要熟悉复数运算和相关的数学概念。

1、什么是pwm技术？答：脉宽调制技术是指利用全控型电力电子器件的导通和关断把电压变成一定形状的电压脉冲，实现变压、变频控制并且消除谐波的技术。

2、pwm的意义及给电机带来的好处？答：①、及时、准确地实现变压变频控制要求；②、抑制逆变器输出电压或电流中的谐波分量。

给电机带的好处：①、降低或消除转矩脉动；②、提高电机的效率；③、扩大调速范围。

3、三个主要的pwm技术？答：电压正弦PWM法；电流正弦PWM法；电压空间矢量pwm法。

4、电压正弦PWM法？答：电压SPWM技术就是希望逆变器输出电压是正弦波形，其含义是通过脉冲宽度（脉冲占空比）来调节平均电压的方法。

5、电压正弦波脉宽调制的基本思想。

答：把电压正弦半波分为N等分，然后把每一份的正弦曲线与横线所包围的面积都用一个与此面积相等的等高矩形脉冲来代替。

6、载波比、调制度？答：载波频率fc与参考波频率fm之比调制度m定义为调制信号（参考电压）峰值与三角载波信号峰值之比，m与输出电压成正比。

7、什么是电流滞环SPWM及特点？答：电流滞环SPWM，即把正弦电流参考波形和电流的实际波形通过滞环比较器进行比较。

其结果决定逆变器桥臂上下开关器件的导通和关断。

优点是控制简单、响应快、瞬时电流可以被限制，功率开关器件得到自动保护。

其缺点是相对的电流谐波较大。

8、磁链轨迹法SPWM技术答：磁链轨迹法SPWM技术是从电机的角度出发，目的在于使交流电机产生圆形磁场。

9、逆变器的输出与开关状态有几种？逆变器空间矢量特点答：逆变器的输出：逆变器的输出电压模式；逆变器的八种开关模式对应八个电压空间矢量。

两个0矢量分别为（000、111）；6个非0矢量，每个矢量模值相差相角每个相差60°。

10、插入0矢量的作用及原则。

答：磁链空间矢量的运动速度的改变可由在各边中添加零矢量来实现。

原则是选择使器件开关次数最少的零矢量。

11、变频器的组成。

答：变频器由交流电动机、电力电子功率变换器、控制器及电量检测器组成。

正弦交流电路认识实验报告一、实验目的本实验旨在通过对正弦交流电路的认识，掌握正弦交流电路的基本原理、特点和应用，提高学生对电路的理论知识和实际操作能力。

二、实验原理1.正弦交流电路的基本原理正弦交流电路是指由正弦波形状的电压或电流组成的电路。

在正弦交流电路中，随着时间变化，电压和电流呈现周期性变化，并且它们之间存在一定的相位关系。

2.正弦交流电路的特点（1）频率稳定：正弦波形状的频率是固定不变的。

（2）振幅可调：通过改变幅度调制器中调节振幅的大小。

（3）相位可调：通过改变相移器中调节相位差大小。

（4）波形纯净：由于是正弦波形状，因此没有谐波成分。

（5）应用广泛：在通讯、音频等领域得到广泛应用。

三、实验器材示波器、函数信号发生器、万用表等。

四、实验步骤1.搭建正弦交流电路，并将示波器连接到输出端口。

2.调节函数信号发生器的频率和幅度，使得输出的正弦波形状的频率和振幅符合实验要求。

3.通过示波器观察输出波形状，并记录相关数据。

4.利用万用表对电路进行测量，记录输出电压和电流的数值。

5.改变函数信号发生器中的参数，如频率、幅度等，观察输出波形状和测量数据的变化。

五、实验结果分析通过实验可以得出以下结论：1.在正弦交流电路中，随着时间变化，电压和电流呈现周期性变化，并且它们之间存在一定的相位关系。

2.改变函数信号发生器中的参数，如频率、幅度等可以影响输出波形状和测量数据的变化。

六、实验注意事项1.搭建电路时应注意连接正确性，并确保安全。

2.调节函数信号发生器时应先调节频率再调节幅度。

3.在使用示波器时应注意正确设置垂直和水平尺度。

七、实验总结通过本次实验，我对正弦交流电路有了更深入的认识。

同时也提高了自己对于电路理论知识和实际操作能力。

在以后的学习和实践中，我将更加注重理论与实践的结合，不断提高自己的能力和水平。

解析交流电路中电压和电流的变化交流电路中电压和电流的变化是理解电路工作原理和进行电路分析的关键。

在交流电路中，电压和电流会随着时间的推移不断变化，这种变化是周期性的，并且可以通过正弦波形来描述。

本文将就交流电路中电压和电流的变化进行解析。

一、交流电压和电流的基本概念在理解交流电路中电压和电流的变化之前，我们先来了解一些基本概念。

交流电压：交流电源输出的电压，它的变化规律是周期性的，并可用正弦函数表达。

交流电压的频率表示每秒中变化的周期数，单位为赫兹（Hz）。

交流电流：交流电流是随着时间而变化的电流，其变化规律与交流电压相同。

交流电流的频率与交流电压的频率相同。

二、交流电压和电流的变化规律交流电路中电压和电流的变化是根据欧姆定律和电感、电容元件的特性来确定的。

1. 欧姆定律：在交流电路中，电压与电流之间的关系由欧姆定律决定。

欧姆定律可以表示为U=IR，其中U为电压，I为电流，R为电阻。

根据欧姆定律，当交流电压变化时，电流也会随之变化。

2. 电感元件：电感是在交流电路中产生感应电动势的元件。

当通过电感的电流发生变化时，根据电感的特性，电压也会随之发生变化。

具体来说，当电流的变化速率较慢时，电压趋于稳定；而当电流的变化速率较快时，电压出现较大的变化。

3. 电容元件：电容是能够储存电荷的元件。

在交流电路中，当电压变化时，电容元件会对此产生反应，电容的电流随之变化。

具体来说，当电压的变化速率较慢时，电流趋于稳定；而当电压的变化速率较快时，电流出现较大的变化。

三、交流电路中电压和电流的相位关系在交流电路中，电压和电流的变化不仅可以通过振幅来描述，还可以通过相位来描述。

相位是指电压和电流两者之间的时间差。

交流电压和电流的相位关系有以下几种情况：1. 电压和电流同相位：当电流和电压处于同一相位时，它们的变化周期相同，并且同时达到最大值或最小值。

2. 电压超前于电流：当电压的变化较电流快时，电压的波形将会超前于电流波形，并且达到最大值或最小值的时间点较早。

正弦交流电路简介正弦交流电路是一种电路，其中输入电压和输出电流或电压都是正弦波形式。

正弦交流电路可用于许多应用领域，包括电力传输、电子设备和通信系统等。

正弦交流电路通常由电源、信号发生器、放大器、滤波器和负载等组成。

这些组件合作运作，以提供所需的正弦电压或电流。

正弦信号发生器正弦信号发生器是正弦交流电路的关键组件之一。

它能够产生所需频率和振幅的正弦信号。

常见的正弦信号发生器有运放反相正弦振荡器、LC谐振电路等。

运放反相正弦振荡器运放反相正弦振荡器是一种简单有效的正弦信号发生器。

它由一个运放和几个被动元件组成，如电阻和电容。

运放的负反馈使得输出信号具有正弦波形。

放大器放大器是正弦交流电路中的重要组件，用于放大信号的幅度。

放大器通常使用晶体管、运放或其他放大电路实现。

在正弦交流电路中，放大器的任务是将正弦信号的幅度放大到合适的水平，以满足负载的要求。

放大器的设计需要考虑放大倍数、频率响应和失真等因素。

滤波器滤波器用于去除信号中的杂散成分，提取所需的频率成分。

在正弦交流电路中，滤波器通常用于去除高频噪声或谐波。

常见的滤波器类型包括低通滤波器、高通滤波器和带通滤波器。

它们可以使用电容、电感和电阻等被动元件实现。

负载负载是正弦交流电路中所连接的电子设备或电路。

负载可以是电阻、电感、电容或其他元件。

正弦交流电路的输出电压或电流会传递到负载，从而完成所需的功能。

负载的特性会影响正弦交流电路的设计。

例如，负载的阻抗大小会影响放大器的设计和滤波器的选择。

结论正弦交流电路是一种重要的电路类型，可以用于多种应用。

了解正弦交流电路的基本组成和工作原理对于电子工程师和电路设计人员来说是必要的。

在设计正弦交流电路时，需要合理选择信号发生器、放大器和滤波器，并考虑负载的特性。

通过合理设计和调整参数，可以实现所需的电压或电流输出。

综上所述，正弦交流电路的设计和应用需要充分理解电子电路原理和基本电路理论，并结合实际需求进行合理搭配和调试。

正弦交流电等效电压电流公式的推导
正弦交流电是一种很常见的电力设备。

其可表示为电压和电流之间的有着特定
时间曲线的抑制与定义的变量，即两者的当量等效电压电流。

要求设备能够正常工作，这些关系非常重要。

以电压为例，正弦交流电的等效电压的定义如下：不论该电压的实际变化曲线
是什么，只要此变化曲线的有效值与参考正弦交流电相同，即可将其称为该正弦交流电的等效电压。

也就是说，可以将任意形状的电压变化曲线转换为相同定义下的正弦波形曲线，该曲线的峰值为源电压的有效值。

对于电流来说，等效电流的定义体现的是该电压的有效值，之所以这么说是因为，只要满足将任意形状的电流变化转换为相同定义下的正弦波形曲线，该曲线的峰值与参考正弦交流电流有效值相等，就可以称之为等效电流。

综上所述，正弦交流电等效电压电流的推导过程可归纳为：首先，给定源电压
或电流，根据上述定义求其有效值，接着，将所获得的源电压或电流曲线转换为正弦波形曲线，最后，求该转换后的正弦波的峰值，即为正弦交流电的等效电压电流。

变频器正弦波滤波器计算
变频器正弦波滤波器是一种用于消除变频器输出波形中的谐波
和杂波的装置。

它通常由电容器、电感器和电阻器组成，用于滤除
变频器输出中的高频谐波，以产生更接近于理想正弦波形的电压或
电流输出。

在计算变频器正弦波滤波器时，需要考虑以下几个方面：
1. 选择合适的滤波器类型，根据变频器输出的频率范围和谐波
成分，选择合适的滤波器类型，常见的有低通滤波器、带通滤波器等。

2. 计算电容器和电感器数值，根据所选滤波器类型和变频器输
出的频率范围，计算所需的电容器和电感器数值。

对于低通滤波器，需要根据截止频率计算电容器和电感器数值；对于带通滤波器，需
要计算通频带范围内的电容器和电感器数值。

3. 考虑电阻器的影响，电阻器在滤波器中起到阻尼和稳定电路
的作用，需要根据实际电路需求选择合适的电阻值。

4. 考虑电路的稳定性和可靠性，在设计滤波器时，需要考虑电
路的稳定性和可靠性，避免因电容器、电感器等元件的参数变化导
致滤波效果下降或损坏其他设备。

总的来说，计算变频器正弦波滤波器需要综合考虑滤波器类型、频率范围、电容器和电感器数值、电阻器选择以及电路稳定性等多
个因素，以确保滤波器能够有效地滤除变频器输出中的谐波和杂波，产生理想的正弦波形输出。

三相电压型逆变电路中变频变压的控制方式1.引言1.1 概述随着现代电力系统及电子技术的发展，逆变电路在工业和家庭领域的应用越来越广泛。

三相电压型逆变电路是一种常见的逆变电路类型，可以将直流电源转换为交流电源，用于驱动交流电动机或供电给交流负载。

三相电压型逆变电路的基本原理是利用逆变器将直流电源的电压转换为三相交流电压。

这种逆变电路由三相桥式逆变器、LC滤波器和负载组成。

逆变器通过控制开关管的开关动作，将直流电源的电压逆变为可控制的三相交流电压。

LC滤波器用于平滑交流输出电压，提高电路的稳定性和纹波滤波效果。

变频变压则是指逆变电路通过改变交流输出电压的频率和幅值，实现对交流电机速度和转矩的精确控制。

变频变压的控制方式有多种，包括PWM（脉宽调制）控制、SPWM（正弦PWM）控制、SVPWM（空间矢量PWM）控制等。

这些控制方式通过调整逆变器中开关管的开关时间和频率，以及调节控制信号的幅值，实现对输出交流电压的精确控制。

本文将重点探讨三相电压型逆变电路中变频变压的控制方式。

通过深入分析这些控制方式的原理和特点，我们可以更好地理解逆变电路的工作原理，为逆变电路的设计和应用提供参考。

同时，本文将对当前变频变压控制方式的研究进展和未来发展方向进行展望，以为相关领域的研究者提供参考和启示。

1.2 文章结构文章结构决定了文章的布局和组织方式，对读者理解文章内容和观点的逻辑顺序起到重要的指导作用。

本文将按照以下结构进行阐述和探讨三相电压型逆变电路中变频变压的控制方式。

首先，我们将在引言部分概述本文的目的和主要内容，并简要介绍三相电压型逆变电路的基本原理，为后续的内容奠定基础。

通过引言的概述，读者可以对本文的主题和结构有一个整体的把握。

接下来，正文部分将分为两个主要章节展开讨论。

第一章节将详细阐述三相电压型逆变电路的基本原理，包括其工作原理、电路组成和工作状态等方面的内容。

通过对三相电压型逆变电路的基本原理的介绍，读者可以全面了解这种电路的特点和原理，为后续的控制方式讨论提供理论基础和背景知识。
