一个无线网桥可以带多少个摄像头

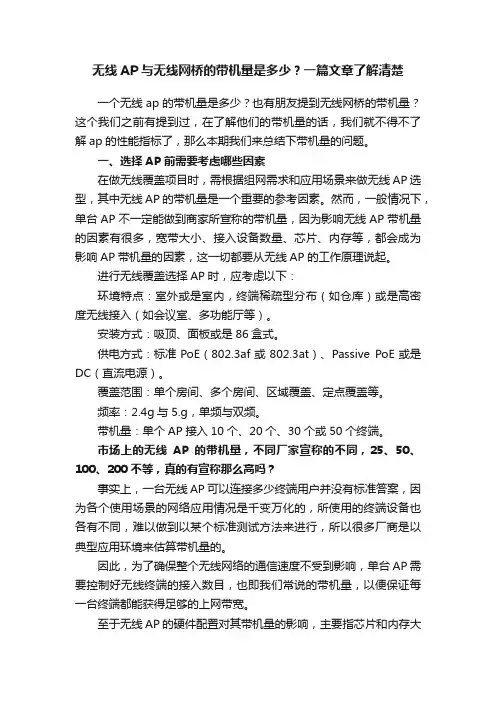

无线AP与无线网桥的带机量是多少？一篇文章了解清楚一个无线ap的带机量是多少？也有朋友提到无线网桥的带机量？这个我们之前有提到过，在了解他们的带机量的话，我们就不得不了解ap的性能指标了，那么本期我们来总结下带机量的问题。

一、选择AP前需要考虑哪些因素在做无线覆盖项目时，需根据组网需求和应用场景来做无线AP选型，其中无线AP的带机量是一个重要的参考因素。

然而，一般情况下，单台AP不一定能做到商家所宣称的带机量，因为影响无线AP带机量的因素有很多，宽带大小、接入设备数量、芯片、内存等，都会成为影响AP带机量的因素，这一切都要从无线AP的工作原理说起。

进行无线覆盖选择AP时，应考虑以下：环境特点：室外或是室内，终端稀疏型分布（如仓库）或是高密度无线接入（如会议室、多功能厅等）。

安装方式：吸顶、面板或是86盒式。

供电方式：标准PoE（802.3af或802.3at）、Passive PoE或是DC（直流电源）。

覆盖范围：单个房间、多个房间、区域覆盖、定点覆盖等。

频率：2.4g与5.g，单频与双频。

带机量：单个AP接入10个、20个、30个或50个终端。

市场上的无线AP的带机量，不同厂家宣称的不同，25、50、100、200不等，真的有宣称那么高吗？事实上，一台无线AP可以连接多少终端用户并没有标准答案，因为各个使用场景的网络应用情况是千变万化的，所使用的终端设备也各有不同，难以做到以某个标准测试方法来进行，所以很多厂商是以典型应用环境来估算带机量的。

因此，为了确保整个无线网络的通信速度不受到影响，单台AP需要控制好无线终端的接入数目，也即我们常说的带机量，以便保证每一台终端都能获得足够的上网带宽。

至于无线AP的硬件配置对其带机量的影响，主要指芯片和内存大小两个方面。

芯片越好，吞吐量越大；内存也是影响带机量的因素。

二、无线AP带机量和哪些因素有关这里面我们就用个实例来说下：以一款AP来举例，我们平时看到它有很多参数，基本上每个ap 都有这些参数，都是什么意思呢？我们来分析下ap常见的参数：1、双频的与单频：现在市面是说的双频AP即支持2.4G和5G的AP。

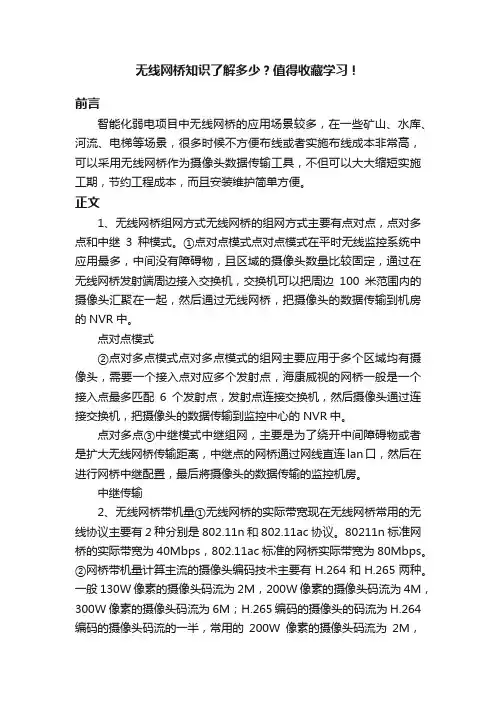

无线网桥知识了解多少？值得收藏学习！前言智能化弱电项目中无线网桥的应用场景较多，在一些矿山、水库、河流、电梯等场景，很多时候不方便布线或者实施布线成本非常高，可以采用无线网桥作为摄像头数据传输工具，不但可以大大缩短实施工期，节约工程成本，而且安装维护简单方便。

正文1、无线网桥组网方式无线网桥的组网方式主要有点对点，点对多点和中继3种模式。

①点对点模式点对点模式在平时无线监控系统中应用最多，中间没有障碍物，且区域的摄像头数量比较固定，通过在无线网桥发射端周边接入交换机，交换机可以把周边100米范围内的摄像头汇聚在一起，然后通过无线网桥，把摄像头的数据传输到机房的NVR中。

点对点模式②点对多点模式点对多点模式的组网主要应用于多个区域均有摄像头，需要一个接入点对应多个发射点，海康威视的网桥一般是一个接入点最多匹配6个发射点，发射点连接交换机，然后摄像头通过连接交换机，把摄像头的数据传输到监控中心的NVR中。

点对多点③中继模式中继组网，主要是为了绕开中间障碍物或者是扩大无线网桥传输距离，中继点的网桥通过网线直连lan口，然后在进行网桥中继配置，最后將摄像头的数据传输的监控机房。

中继传输2、无线网桥带机量①无线网桥的实际带宽现在无线网桥常用的无线协议主要有2种分别是802.11n和802.11ac协议。

80211n标准网桥的实际带宽为40Mbps，802.11ac标准的网桥实际带宽为80Mbps。

②网桥带机量计算主流的摄像头编码技术主要有H.264和H.265两种。

一般130W像素的摄像头码流为2M，200W像素的摄像头码流为4M，300W像素的摄像头码流为6M；H.265编码的摄像头的码流为H.264编码的摄像头码流的一半，常用的200W像素的摄像头码流为2M，300W像素的摄像头码流为3M。

通过无线网桥的实际带宽计算可得知802.11n协议的无线网桥最大支持10路2-4M码流的摄像头传输，即理论上可支持10路200w至400w像素H.265编码的摄像头；802.11ac协议最大支持20路2-4Mbps码流的摄像头传输，即理论上可支持20路200w至400W像素H.265编码的摄像头。

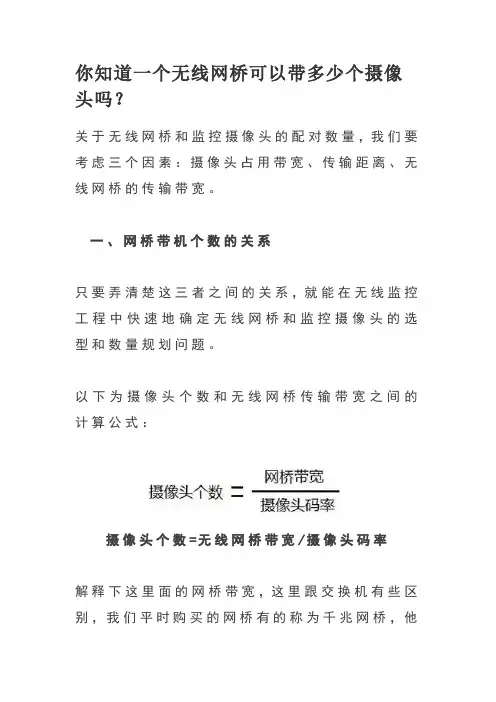

你知道一个无线网桥可以带多少个摄像头吗？关于无线网桥和监控摄像头的配对数量，我们要考虑三个因素：摄像头占用带宽、传输距离、无线网桥的传输带宽。

一、网桥带机个数的关系只要弄清楚这三者之间的关系，就能在无线监控工程中快速地确定无线网桥和监控摄像头的选型和数量规划问题。

以下为摄像头个数和无线网桥传输带宽之间的计算公式：摄像头个数=无线网桥带宽/摄像头码率解释下这里面的网桥带宽，这里跟交换机有些区别，我们平时购买的网桥有的称为千兆网桥，他实际的带机量并不是1000M除以码率，这里面要考虑一个网桥实时传输带宽，1000M的网桥实际传输带宽可能只有100M左右，也就是只能带200万像素的摄像头十几个左右。

这跟网桥的传输距离以及网桥的性能、环境、干扰有关，带宽多少接多少个摄像机，当然码流小些理论上可以接多些，但是也不会多出几个，解释这个问题很复杂，但是只要理解了W I F I的工作原理就是知道，网桥的带宽不是主要因素，时分最重要，摄像机越多每摄像机通讯时间越短，整个周期里，数据刚有不能完全及时处理的就是上限了，所以一旦不能及时处理，那么网桥就会出现不稳定。

其实换个角度解释，假设一款网桥设备，点对点带宽千M，但是面对多个摄像机接入点时，这带宽是没意义的，摄像机传送的是和时间有密切关系的数据，网桥只能逐个逐个地接收，单位带宽再大也没意义，摄像机的数据是实时采集的，和收发已经放在硬盘的数据是两码事，不会因为带宽大，就有大数据给你，监控摄像机没预读机制，也不会缓存过长时间的数据，所以处理数据一慢就出问题，就是一个周期里，一个摄像机延时超过一定时间，就引起全面延时，等终端放弃老数据重新请求新数据时才又恢复，然后又延时，结果是画面卡顿，录像内容掉时间。

二、无线网桥的传输距离与带宽传输距离与传输带宽的关系大家都懂，传输距离越远，传输带宽就越小。

毕竟无线网桥是利用微波进行传输的，微波具有扩散的效应，在进行远距离无线传输时，微波信号就会被大大的减弱，就像平日我们的手机离W I F I源头越远，信号就越差的道理一样。

沈阳无线监控5.8G无线网桥设备参数DX-LV5RA是公司最新推出的新款5.8GHz频段无线产品。

采用802.11N技术2x2两发两收无线架构，产品一体化外壳设计，集成14dBi定向双极化天线发射距离可达0-3公里， 支持空中速率高达300Mbps。

兼容11N/A，采用OFDM调制及MINO技术，支持点对点（PTP）和点对多点（PTMP）的网络结构。

是一款高带宽、性价比极高的室外无线网桥/AP/CPE。

具有体积小重量轻，性能稳定等优点，适合北方室外低温寒冷环境使用。

·宽频谱资源(5150-5850MHz)，动态频率选择, 400MW高功率射频输出，功率可调；·天线方向校对提供LED信号强度显示；·内置14dBi高增益双极化天线使传输更简单；·超强抗干扰及多路径效应的能力，空中接口速率可达300Mbps；·内置“看门狗”使系统更加稳定可靠；·具有先进的抗邻区互扰能力，能依讯号强度及传送距离，自动调整最佳传送速率；·具有双向自适应调制能力，自动依次调节无线链路质量，优化了频谱利用率解决信号衰减。

参数性能射频频段： IEEEa/n 5.180~5.850 GHzRF功率输出（EIRP）： 31dBmCPU： 400MHzSDRAM： 64M灵敏度： 802.11n HT20:-95dBm@MCS0,-75dBm@MCS7802.11n HT40:-92dBm@MCS0,-74dBm@MCS7调制方式： DSSS,OFDM数据和工作参数 自动速率选择： 802.11n HT20:max,150Mbps@MCS7:1Nss 802.11n HT40:max,300Mbps@MCS7:1Nss数据链路自动复位： 支持标准： IEEE802.11a/n,IEEE802.3,IEEE802.3u支持的协议： NSTREME,CSMA/CA,TCP/IP,IPX/SPX,NetBEUI,DHCP,NDIS3,NDIS4,NDIS4,NV2,NS2工作模式： Bridge、Station、Wds、Wds-Station等设备复位： 软件实现，无需打开外壳DHCP： 支持DHCP Client用户隔离： 支持基于Web管理： 支持站点及使用信道侦测：支持接收电平显示： 支持AC地址控制： 支持WEP加密： WEPsecurity： 64/128/152bit WPA/WPA2/AES/TKIP802.1x： 支持硬件网络接口： 10/100M电源： DC 12-24V；AC 100V~240V，五类线远程供电（POE）环境和物理工作温度：-30~70℃存储温度： -35~80℃湿度（非浓缩）：≤95%（非凝结）天线： 内置16dBi双极化全向天线重量： 约265g安装固定： U形夹码抱杆，抱杆直径：ψ30～ψ48mm特殊设计： 防风、防雨、防雷、防晒、防尘、防震以及散热设计。

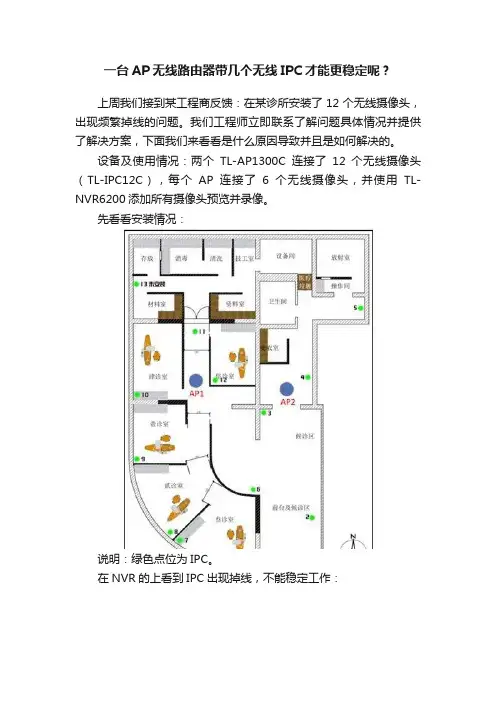

一台AP无线路由器带几个无线IPC才能更稳定呢？上周我们接到某工程商反馈：在某诊所安装了12个无线摄像头，出现频繁掉线的问题。

我们工程师立即联系了解问题具体情况并提供了解决方案，下面我们来看看是什么原因导致并且是如何解决的。

设备及使用情况：两个TL-AP1300C连接了12个无线摄像头（TL-IPC12C），每个AP连接了6个无线摄像头，并使用TL-NVR6200添加所有摄像头预览并录像。

先看看安装情况：说明：绿色点位为IPC。

在NVR的上看到IPC出现掉线，不能稳定工作：问题分析1、查看环境中存在较多的无线信号，即无线干扰较严重；2、无线IPC和AP之间存在墙体阻挡，部分点位甚至需要穿两堵墙；3、使用NVR添加了IPC，IPC的主、子码流均需要实时传输给NVR，对无线环境要求较高；4、 1个AP带了无线IPC数量较多（6个），且IPC是内置天线。

解决方案解决方案1：改善无线环境，在房间内增加面板AP，一个面板AP 带2-3个无线IPC；解决方案2：减小对无线环境的要求，不使用NVR添加IPC，减小视频流数据的传输，而IPC通过安装SD卡进行录像。

因现场不方便布线，即不方便增加AP，故采用了方案二，去掉NVR后掉线问题立即得到改善，使用手机APP或电脑客户端均能流畅预览、回放。

那么，在室内无线监控中，一个AP（或无线路由器）能带几个无线摄像头？实际环境中，无线监控的稳定性和环境中的无线干扰的严重程度、无线网络中数据流量的大小息息相关，下面将结合我们在实际环境中的测试结果，提供合理可行的无线监控解决方案。

本地实测结果我们模拟一个小型店铺的监控场景，使用一个无线路由器（TL-WR886N）和4个无线摄像头（TL-IPC42C）进行测试，测试点位图如下：从录像机上查看录像，结果如下：从上图可以看出，1个无线路由器 + 4个无线IPC + NVR录像，在普通室内无阻挡的环境下，可以稳定工作且无录像丢失。

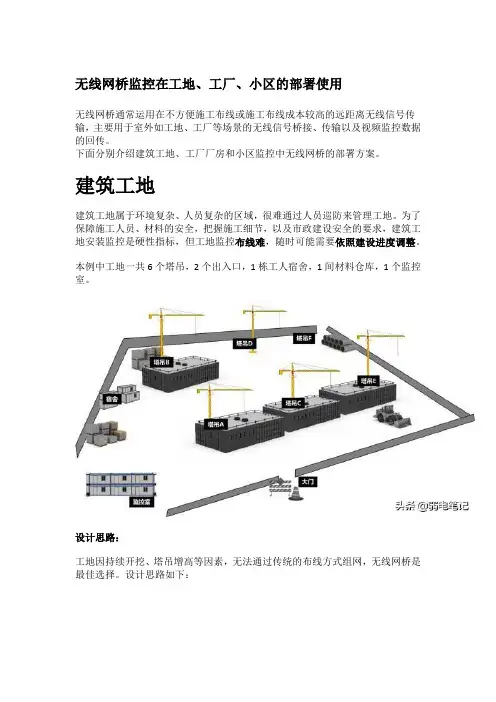

无线网桥监控在工地、工厂、小区的部署使用无线网桥通常运用在不方便施工布线或施工布线成本较高的远距离无线信号传输，主要用于室外如工地、工厂等场景的无线信号桥接、传输以及视频监控数据的回传。

下面分别介绍建筑工地、工厂厂房和小区监控中无线网桥的部署方案。

建筑工地建筑工地属于环境复杂、人员复杂的区域，很难通过人员巡防来管理工地。

为了保障施工人员、材料的安全，把握施工细节，以及市政建设安全的要求，建筑工地安装监控是硬性指标，但工地监控布线难，随时可能需要依照建设进度调整。

本例中工地一共6个塔吊，2个出入口，1栋工人宿舍，1间材料仓库，1个监控室。

设计思路：工地因持续开挖、塔吊增高等因素，无法通过传统的布线方式组网，无线网桥是最佳选择。

设计思路如下：解决方案：建筑工地里多塔吊，塔吊需要根据施工进度增高，整个建筑工地最远网络传输距离不超过5km，视频传输对吞吐量要求不高，建议选用5KM套装产品。

套装产品出厂默认配对，免配置。

塔吊C使用扇形天线对接塔吊D、E、F，有线汇聚再通过套装无线传输到监控室。

其他点位均使用CPE套装产品传输到监控室内。

工厂厂房工厂部署无线网络主要是实现移动办公、车间设备实时管理、仓储货物出入扫描、员工宿舍休闲娱乐等功能。

厂区监控可能存在不方便施工布线等因素，选择无线网桥监控是很方便的。

如下厂房模型/卫星图片一共4栋厂房车间，1座仓库，1栋员工宿舍楼以及2栋办公楼。

机房和监控室处于办公楼。

设计思路：室外监控点位较分散，采用摄像头直连无线网桥的方式，一个独立监控点位一般搭配1~2个网络摄像头。

室内监控点位较多，将一栋楼的视频流量汇聚到网桥后无线传输到网络录像机端。

设计思路如下：解决方案：考虑每栋楼顶均安装网桥设备，将视频数据通过无线传输到监控中心（办公室）。

道路监控可借助路灯抱杆安装，监控点位多且分散，个别车间如车间1、车间2视频吞吐量较大使用点对多点，灵活组网。

其他建议使用15KM套装产品，传输距离最远可达15km，出厂默认配对，免配置。

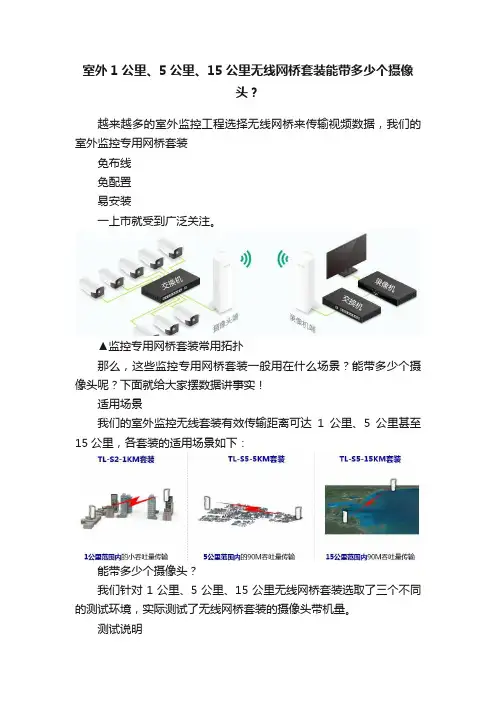

室外1公里、5公里、15公里无线网桥套装能带多少个摄像
头？
越来越多的室外监控工程选择无线网桥来传输视频数据，我们的室外监控专用网桥套装
免布线
免配置
易安装
一上市就受到广泛关注。

▲监控专用网桥套装常用拓扑
那么，这些监控专用网桥套装一般用在什么场景？能带多少个摄像头呢？下面就给大家摆数据讲事实！
适用场景
我们的室外监控无线套装有效传输距离可达1公里、5公里甚至15公里，各套装的适用场景如下：
能带多少个摄像头？
我们针对1公里、5公里、15公里无线网桥套装选取了三个不同的测试环境，实际测试了无线网桥套装的摄像头带机量。

测试说明
点对点：指一个CPE AP端只与一个CPE Client端进行桥接。

点对多点：指一个CPE AP端与多个CPE Client端进行桥接。

测试1普联工厂500米环境
测试环境：
测试结果：
测试2深圳西涌沙滩3公里环境
测试环境：
测试结果：
测试3深圳南澳对接小梅沙13.5公里环境
测试环境：
测试结果：
说明
1、实际使用受环境、天气、干扰情况等影响，以上数据仅供参考。

2、5公里内链路承受吞吐量超过90M建议使用TL-S5-15KM。

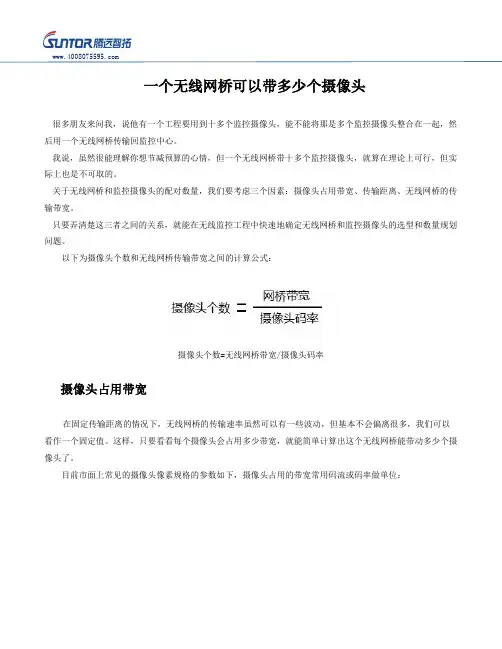

一个无线网桥可以带多少个摄像头很多朋友来问我，说他有一个工程要用到十多个监控摄像头，能不能将那是多个监控摄像头整合在一起，然后用一个无线网桥传输回监控中心。

我说，虽然很能理解你想节减预算的心情，但一个无线网桥带十多个监控摄像头，就算在理论上可行，但实际上也是不可取的。

关于无线网桥和监控摄像头的配对数量，我们要考虑三个因素：摄像头占用带宽、传输距离、无线网桥的传输带宽。

只要弄清楚这三者之间的关系，就能在无线监控工程中快速地确定无线网桥和监控摄像头的选型和数量规划问题。

以下为摄像头个数和无线网桥传输带宽之间的计算公式：摄像头个数=无线网桥带宽/摄像头码率摄像头占用带宽在固定传输距离的情况下，无线网桥的传输速率虽然可以有一些波动，但基本不会偏离很多，我们可以看作一个固定值。

这样，只要看看每个摄像头会占用多少带宽，就能简单计算出这个无线网桥能带动多少个摄像头了。

目前市面上常见的摄像头像素规格的参数如下，摄像头占用的带宽常用码流或码率做单位：另外，目前的视频编码标准有2种：H.264和H.265。

新出的视频编码技术H.265能高效地对高清视频进行高度压缩，比H.264能有效提高39%-44%的压缩率，所以采用了H.265 视频压缩技术的摄像头也能对减少传输带宽的工作作出贡献。

无线网桥的传输距离与带宽传输距离与传输带宽的关系大家都懂，传输距离越远，传输带宽就越小。

毕竟无线网桥是利用微波进行传输的，微波具有扩散的效应，在进行远距离无线传输时，微波信号就会被大大的减弱，就像平日我们的手机离WIFI源头越远，信号就越差的道理一样。

例如一款5.8G的大功率无线网桥，它的理论传输速率是300Mbps，但在实际应用中，往往就剩下了100Mbps。

要是在进行5公里的实地测试中，获得了60Mpbs的传输速率。

那么，根据上面的计算公式，5公里的无线传输就可以带10个码流为6Mbps的130W摄像头。

但是，这只是在理论上的情况下才能实现的，毕竟传输数据与传输视频是两码事。

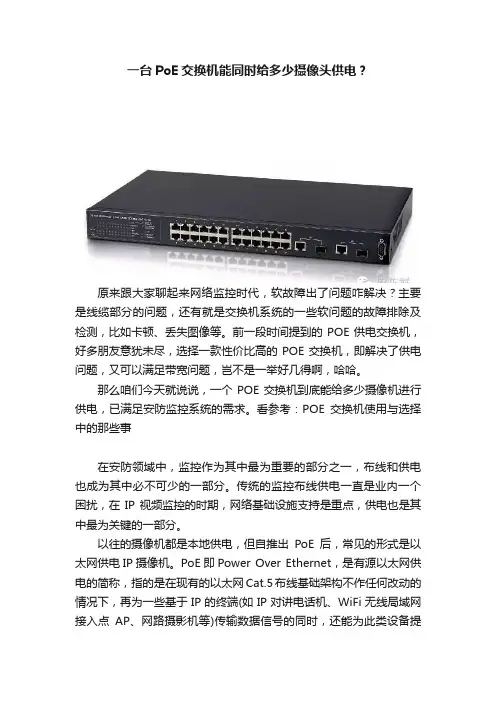

一台PoE交换机能同时给多少摄像头供电？原来跟大家聊起来网络监控时代，软故障出了问题咋解决？主要是线缆部分的问题，还有就是交换机系统的一些软问题的故障排除及检测，比如卡顿、丢失图像等。

前一段时间提到的POE供电交换机，好多朋友意犹未尽，选择一款性价比高的POE交换机，即解决了供电问题，又可以满足带宽问题，岂不是一举好几得啊，哈哈。

那么咱们今天就说说，一个POE交换机到底能给多少摄像机进行供电，已满足安防监控系统的需求。

看参考：POE交换机使用与选择中的那些事在安防领域中，监控作为其中最为重要的部分之一，布线和供电也成为其中必不可少的一部分。

传统的监控布线供电一直是业内一个困扰，在IP视频监控的时期，网络基础设施支持是重点，供电也是其中最为关键的一部分。

以往的摄像机都是本地供电，但自推出PoE后，常见的形式是以太网供电IP摄像机。

PoE即Power Over Ethernet，是有源以太网供电的简称，指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，再为一些基于IP的终端(如IP对讲电话机、WiFi无线局域网接入点AP、网路摄影机等)传输数据信号的同时，还能为此类设备提供直流供电的技术。

PoE是解决供电布线的难题，就目前来说，如果是与基建一起实施的全新监控项目，采用PoE供电仍然比较少，在大型项目中采用PoE供电的也比较少，相反在一些民用、套装的市场，小型项目上，PoE应用非常普遍。

其实看要一台PoE交换机能同时给多少摄像头供电，要考虑两个方面：PoE交换机的供电标准和PoE交换机的总供电功率。

PoE交换机的供电功率可以理解为PoE交换机的单端口供电功率。

市场上流行的PoE交换机有两种标准，IEEE802.3af和IEEE802.3at。

IEEE802.3af标准定义了供电功率为15.4W，IEEE802.3at标准定义了供电功率可达30W，由于供电标准不同其单端口供电功率也不同。

比如摄像头功率为9W，使用af标准的PoE交换机即可；若摄像头功率为20W，需使用af标准的PoE交换机；若摄像头功率为30W以上，就需要使用专用PoE供电模块供电了。

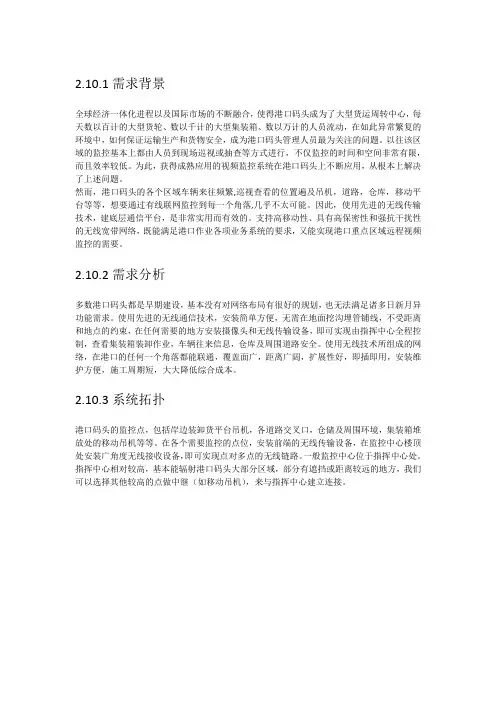

2.10.1需求背景全球经济一体化进程以及国际市场的不断融合，使得港口码头成为了大型货运周转中心，每天数以百计的大型货轮、数以千计的大型集装箱、数以万计的人员流动，在如此异常繁复的环境中，如何保证运输生产和货物安全，成为港口码头管理人员最为关注的问题。

以往该区域的监控基本上都由人员到现场巡视或抽查等方式进行，不仅监控的时间和空间非常有限，而且效率较低。

为此，获得成熟应用的视频监控系统在港口码头上不断应用，从根本上解决了上述问题。

然而，港口码头的各个区域车辆来往频繁,巡视查看的位置遍及吊机，道路，仓库，移动平台等等，想要通过有线联网监控到每一个角落,几乎不太可能。

因此，使用先进的无线传输技术，建底层通信平台，是非常实用而有效的。

支持高移动性、具有高保密性和强抗干扰性的无线宽带网络，既能满足港口作业各项业务系统的要求，又能实现港口重点区域远程视频监控的需要。

2.10.2需求分析多数港口码头都是早期建设，基本没有对网络布局有很好的规划，也无法满足诸多日新月异功能需求。

使用先进的无线通信技术，安装简单方便，无需在地面挖沟埋管铺线，不受距离和地点的约束，在任何需要的地方安装摄像头和无线传输设备，即可实现由指挥中心全程控制，查看集装箱装卸作业，车辆往来信息，仓库及周围道路安全。

使用无线技术所组成的网络，在港口的任何一个角落都能联通，覆盖面广，距离广阔，扩展性好，即插即用，安装维护方便，施工周期短，大大降低综合成本。

2.10.3系统拓扑港口码头的监控点，包括岸边装卸货平台吊机，各道路交叉口，仓储及周围环境，集装箱堆放处的移动吊机等等。

在各个需要监控的点位，安装前端的无线传输设备，在监控中心楼顶处安装广角度无线接收设备，即可实现点对多点的无线链路。

一般监控中心位于指挥中心处。

指挥中心相对较高，基本能辐射港口码头大部分区域，部分有遮挡或距离较远的地方，我们可以选择其他较高的点做中继（如移动吊机），来与指挥中心建立连接。

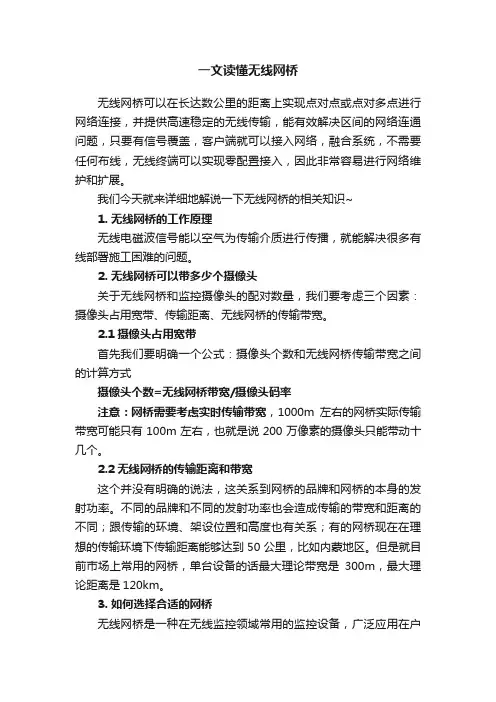

一文读懂无线网桥无线网桥可以在长达数公里的距离上实现点对点或点对多点进行网络连接，并提供高速稳定的无线传输，能有效解决区间的网络连通问题，只要有信号覆盖，客户端就可以接入网络，融合系统，不需要任何布线，无线终端可以实现零配置接入，因此非常容易进行网络维护和扩展。

我们今天就来详细地解说一下无线网桥的相关知识~1. 无线网桥的工作原理无线电磁波信号能以空气为传输介质进行传播，就能解决很多有线部署施工困难的问题。

2. 无线网桥可以带多少个摄像头关于无线网桥和监控摄像头的配对数量，我们要考虑三个因素：摄像头占用宽带、传输距离、无线网桥的传输带宽。

2.1摄像头占用宽带首先我们要明确一个公式：摄像头个数和无线网桥传输带宽之间的计算方式摄像头个数=无线网桥带宽/摄像头码率注意：网桥需要考虑实时传输带宽，1000m左右的网桥实际传输带宽可能只有100m左右，也就是说200万像素的摄像头只能带动十几个。

2.2无线网桥的传输距离和带宽这个并没有明确的说法，这关系到网桥的品牌和网桥的本身的发射功率。

不同的品牌和不同的发射功率也会造成传输的带宽和距离的不同；跟传输的环境、架设位置和高度也有关系；有的网桥现在在理想的传输环境下传输距离能够达到50公里，比如内蒙地区。

但是就目前市场上常用的网桥，单台设备的话最大理论带宽是300m，最大理论距离是120km。

3. 如何选择合适的网桥无线网桥是一种在无线监控领域常用的监控设备，广泛应用在户外监控视频传输和电梯监控视频传输这两大领域。

3.1 传输距离无线网桥的传输距离不尽相同，传输距离1-20公里以上不等。

网桥的最大传输距离要大于监控传输距离，因为实际的应用环境下的雨、雾、雪等天气会导致网桥的传输性能下降，工程建设要预留充足的性能余量。

3.2传输带宽无线网桥的传输速率有很多种，如150Mbps、300Mbps、450Mbps、600Mbps、900Mbps等，选择何种速率，可以根据无线监控要求来确定。

一个交流机能带动若干个收集监控摄像头？千兆交流机一般接200万收集摄像机能接几个？24个收集头,用一台24口百兆交流机行不成？下面就这类问题做一些简略的剖析！依据摄像机的码流和数目来选择摄像机码流选择交流机前,起首要弄清晰每路图像占用若干带宽.摄像机数目要弄清晰交流机的带狭隘量.经常应用交流机有百兆交流机.千兆交流机.它们的现实带宽一般只有理论值的50~60% ,所以它们端口的可应用带广大致是 50Mbps 或 500Mbps.举例：依据你应用的收集摄像机的品牌看单台码流,再去估算一台交流机能接若干台摄像机.①130 万：960p 摄像机单台码流畅常 4M,用百兆交流机,那么就可以接 13 台（13×4=52M）; 用千兆交流机,可以接 125（125×4=500M） .②200 万： 1080P 摄像机单台码流畅常 8M,用百兆交流机,可以接 7 台（7×8=56M）; 用千兆交流机,可以接 62 台（62×8=496M）.从收集拓扑构造上来讲,一个局域网平日是两到三层构造.接摄像机那端为接入层,一般用百兆交流机就够了,除非你在一个交流机上接了许多个摄像机.汇集层.焦点层则要按该交流机汇聚了若干路图像来盘算. 盘算办法如下：假如接 960P 的收集摄像机,一般 15 路图像以内,用百兆交流机;超出 15 路则用千兆交流机;假如接 1080P 的收集摄像机,一般 8 路图像以内,用百兆交流机,超出 8 路则用千兆交流机.交流机的选择请求接入层交流机前提1：摄像机码流：4Mbps,20 个摄像机就是20*4=80Mbps.也就是说,接入层交流机上传端口必须知足 80Mbps/s 的传输速度请求,斟酌到交流机现实传输速度(平日为标称值的 50%,100M 的也就 50 M 阁下,),所以接入层交流机应选器具有 1000M 上传口的交流机.天博千兆8口以太网交流机前提 2：交流机的背板带宽,如选择 24 口交流机,自带二个1000M 口,总共 26 口,则接入层的交流机背板带宽请求为(26*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽.天博百兆24+2以太网交流机前提3：包转发率：一个 1000M 口的包转发率为1.488Mpps/s, 则接入层的交流机交流速度为：(24*100M/1000M+2)*1.488=6.55Mpps.依据以上前提得出：当有 20 路 720P 摄像机接入一个交流机时,此交流机至少必须具有 1 个 1000M 上传口.20 个以上的100M 接入端谈锋干知足需求.汇聚层交流机假如总共有 5 个交流机接入,每个交流机有 20 摄像机,码流为 4M,那么汇聚层的流量为：4Mbps*20 *5=400Mbps,那么汇聚层的上传端口必须是 1000M 以上的.天博千兆5口以太网交流机假如 5 个 IPC 接入一个交流机,一般情形下需应用一个 8 口交流机,那么这个8 口交流机是否知足请求？可以看如下三个方面：背板带宽：端口数*端口速度*2=背板带宽 ,即8*100*2=1.6Gbps.包交流率：端口数*端口速度/1000*1.488Mpps=包交流率（8*100/1000*1.488=1.200Mpps）天博百兆8口以太网交流机有些交流机的包交流率有时盘算出不克不及达到此请求,那么就长短线速交流机,当进行大容量数目吞吐时,易造成延时.级联口带宽：IPC 的码流*数目=上传口的最小带宽,即4.*5=20Mbps.平日情形下,当 IPC 带宽超出 45Mbps 时,建议应用1000M 级联口.局域网内的视频监控进行交流机选择时,接入层和汇聚层交流机的选择平日只须要斟酌交流容量的身分就够了,因为用户平日都是经由过程焦点交流机衔接并获取视频的.别的,因为重要压力是在汇聚层交流机,因为既要承担监控存储的流量,还要承担及时检讨挪用监控的压力,所以选择实用的汇聚交流机显得异常重要.。

分享一下无线网桥方面的小知识
 “在做安防监控工程时，常会遇到一个问题，就是前期可以完成监控点位及有线网络的部署规划，但是对无线网桥带的摄像头个数却没有准确的把握，所以对自己做的前期规划心里没底。

”
 提类似问题的还不在少数，看来不少工程商被这个难题困扰。

其实判断无线网桥在实际环境中能带多少个摄像头个数并不难，今天跟大家分享一下无线网桥方面的小知识。

 在进行无线网桥和监控摄像头的选型和数量规划时，最主要考虑的是摄像头占用带宽、桥接距离、无线网桥性能这三个变量，为什幺？因为计算无线网桥带摄像头数量是有固定公式的：
 根据公式，只要掌握无线网桥的带宽与摄像头的码流，可带的摄像头数量基本上就能推算出来了。

是不是很简单？
 知道了怎幺计算之后，当然还是要了解一下为什幺摄像头占用带宽、桥接距离、无线网桥性能这三个变量会影响摄像头个数。

一个无线网桥可以带多少个摄像头很多朋友问弱电君，一个千兆的无线网桥能带多少个摄像头，其实这个问题比交换机的算法要考虑的方面多一些，那我们今天来了解下。

关于无线网桥和监控摄像头的配对数量，我们要考虑三个因素：摄像头占用带宽、传输距离、无线网桥的传输带宽。

一、网桥带机个数的关系只要弄清楚这三者之间的关系，就能在无线监控工程中快速地确定无线网桥和监控摄像头的选型和数量规划问题。

以下为摄像头个数和无线网桥传输带宽之间的计算公式：摄像头个数=无线网桥带宽/摄像头码率解释下这里面的网桥带宽，这里跟交换机有些区别，我们平时购买的网桥有的称为千兆网桥，他实际的带机量并不是1000M除以码率，这里面要考虑一个网桥实时传输带宽，1000M的网桥实际传输带宽可能只有100M左右，也就是只能带200万像素的摄像头十几个左右。

这跟网桥的传输距离以及网桥的性能、环境、干扰有关，带宽多少接多少个摄像机，当然码流小些理论上可以接多些，但是也不会多出几个，解释这个问题很复杂，但是只要理解了WIFI的工作原理就是知道，网桥的带宽不是主要因素，时分最重要，摄像机越多每摄像机通讯时间越短，整个周期里，数据刚有不能完全及时处理的就是上限了，所以一旦不能及时处理，那么网桥就会出现不稳定。

其实换个角度解释，假设一款网桥设备，点对点带宽千M，但是面对多个摄像机接入点时，这带宽是没意义的，摄像机传送的是和时间有密切关系的数据，网桥只能逐个逐个地接收，单位带宽再大也没意义，摄像机的数据是实时采集的，和收发已经放在硬盘的数据是两码事，不会因为带宽大，就有大数据给你，监控摄像机没预读机制，也不会缓存过长时间的数据，所以处理数据一慢就出问题，就是一个周期里，一个摄像机延时超过一定时间，就引起全面延时，等终端放弃老数据重新请求新数据时才又恢复，然后又延时，结果是画面卡顿，录像内容掉时间。

二、无线网桥的传输距离与带宽传输距离与传输带宽的关系大家都懂，传输距离越远，传输带宽就越小。

网络监控安装一个交换机能带几台摄像头？一，根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的60~70% ，所以它们端口的可利用带宽大致是60Mbps 或600Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：如果接960P 的网络摄像机，一般15 路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过8 路则用千兆交换机。

二，交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。

也就是说，接入层交换机上传端口必须满足80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M 的也就50 M 左右，)，所以接入层交换机应选用具有1000M 上传口的交换机。

条件2：交换机的背板带宽，如选择24 口交换机，自带二个1000M 口，总共26 口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。

PoE交换机能同时给多少摄像头供电？很多刚接触PoE交换机的人，不知道一台PoE交换机到底接多少监控摄像头，看完笔者的这篇文章，估计都难不倒大家了。

笔者从事丰润达PoE交换机销售多年，也零星接过几个监控工程，以下是我的经验之谈。

要弄懂PoE交换机能同时接多少摄像头，看三个方面：PoE交换机供电标准，PoE交换机总供电功率，摄像机的码流。

下面系统的说说这两个方面。

1，PoE交换机供电标准市场上流行的PoE交换机有两种标准，IEEE802.3af和IEEE802.3 at，分别定义了15.4W和30W的供电功率，但由于在传输过程中存在损耗，所以实际供电功率为12.95W和25W。

在使用支持IEEE802.3af标准的PoE交换机时，受电设备的功率不能超过12.95W；同理使用IEEE802.3at标准的PoE交换机时，受电设备的功率不能超过25W。

一般，一个同时支持IEEE802.3af/at标准的PoE交换机，供电功率是自适应的。

比如，它连接的是5W的设备，那么提供5W的电力；如果连接的是20W的设备，那么就提供20W的电力。

2，PoE交换机的总供电功率这点可以从PoE交换机的总功率来判断。

在IEEE802.3af标准下，如果一台24口PoE交换机的PoE供电总功率达到了370W，那么就能够供满24个端口（370/15.4=24），但如果是按照IEEE802.3at标准的单口最大供电功率30W计算，同时最多就只能给12个端口供电了（370/30=12）。

举例一个8口的PoE交换机，支持IEEE802.3af/at标准，单个摄像机的功率是11W，那么该交换机可以接8个这样的摄像头；如果单个摄像机的功率是20W，预留一到两个端口最佳，建议接5-6个摄像头。

3，摄像机的码流如果单纯的从PoE交换机的供电功率来看是不准确的，由于网络监控要求高清和顺畅，所以还要根据摄像机的码流来看，毕竟PoE交换机不仅仅是供电，还要传输视频数据。

网络安装中的无线网桥和无线扩展设备随着移动互联网的高速发展，无线网络已成为我们日常生活中不可或缺的一部分。

然而，有时候我们在家中、办公室或其他场所使用无线网络时会遇到信号不稳定、覆盖范围有限等问题。

为了解决这些问题，无线网桥和无线扩展设备成为了极具实用性的解决方案。

一、无线网桥无线网桥是一种用于连接多个局域网的设备，它通过无线信号传输数据，从而实现多个网络之间的互联。

无线网桥可以扩大网络的覆盖范围，使得信号能够传输到原先无法覆盖的区域，同时还能够增强网络的稳定性和传输速度。

例如，在一个较大的办公楼中，信号可能无法覆盖到各个角落。

这时候，我们可以通过安装无线网桥来解决这个问题。

无线网桥可以通过将无线网络信号传输到需要覆盖的区域，从而实现网络的全面覆盖。

而且，无线网桥还可以实现不同网络之间的连接，使得多个网络可以共享资源和数据。

二、无线扩展设备无线扩展设备是一种用于增强无线网络信号的装置。

它通过接收现有的无线信号，并将其放大和转发，以达到提升信号强度和扩大覆盖范围的目的。

无线扩展设备通常被用于扩大家庭、办公室或其他场所的无线网络信号。

在家庭中，我们经常会遇到无线信号弱的问题。

这时候，我们可以使用无线扩展设备来加强信号，使得无线网络的覆盖范围可以达到更远的地方。

无线扩展设备一般采用放大器的原理工作，可以将现有的信号放大并传输到更远的距离。

同时，无线扩展设备还通常具有多个天线，可以增强无线信号的稳定性，减少信号中断的可能性。

三、相关技术和注意事项在安装和使用无线网桥和无线扩展设备时，有几个相关的技术和注意事项需要了解和注意。

首先，了解无线网络的频段和频宽。

根据不同的国家和地区，无线网络的频段和频宽可能有所不同。

在选择和安装无线网桥和无线扩展设备时，需要确保其与现有网络的频段和频宽兼容。

这样才能保证设备能够正常工作。

其次，注意无线网络的安全性。

由于无线网络的特性，它们更容易受到黑客和入侵者的攻击。

因此，在安装和使用无线网桥和无线扩展设备时，需要确保网络的安全性。
