Verlag GmbH（德国柏林10772）独有德国标准销售权(DIN-Normen).参考号：DIN EN ISO 5817 : 2003-12英语价格组14销售号111403.04在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用第二页DIN EN ISO 5817 : 2003-12国家附录NX文中所提到的标准（且不包括在规范性参考文件、参考书目和附录ZA中的）DIN EN 22553 熔焊接头、硬钎焊接接头和软钎焊接接头——图纸上的符号表示方法(ISO 2553 : 1992)DIN EN ISO 4063 焊接与相关处理——参考号对应处理的术语 (ISO 4063 : 1998)DIN EN ISO 6520-1焊接与相关处理——金属材料中几何缺陷的分类：第1部分：熔焊(ISO 6520-1 : 1998)在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用欧洲标准EN ISO 58172003年10月ICS 25.160.40 取代EN 25817：1992英文版本焊接钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2003）本项欧洲标准由CEN于2003年9月1日批准。
CEN成员必须遵循CEN/CENELEC的内部规则，它规定赋予欧洲标准以国家标准地位，并不加任何改变。
有关此类国家标准的更新列表和参考书目等，可以向管理中心或者任何CEN成员申请得到。
欧洲标准使用三种官方语言（英语、法语和德语）。
其他语种的版本，如果是由某一CEN成员负责翻译成本国语言，并通知管理中心，则享有与官方语言版本相同地位。
CEN的成员为以下国家的国家标准机构：奥地利、比利时、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、卢森堡、马耳他、荷兰、挪威、葡萄牙、斯洛文尼亚、西班牙、瑞典、瑞士和英国。
CEN欧洲标准委员会管理中心：rue de Stassart 36, B-1050 布鲁塞尔© 2003. CEN – CEN国家成员保留在世界范围内以任何形式和方法对本标准进行使用的权利。
钢铁厂钢结构制作工程施工组织设计方案目录1、编制依据 (3)2、工程概况 (3)3、施工准备 (3)4、钢结构制作安装 (5)5、施工组织及劳动力安排 (12)6、主要施工机具计划 (13)7、网络计划 (14)8、质量保证措施 (15)9、施工安全措施 (16)10、成品保护及文明施工 (19)11、重大危险源及控制计划清单 (20)12、危险源辨识评价台帐 (20)1、编制依据1.1**工程技术有限公司设计的施工图1.2《钢结构工程施工质量验收规范》GB50205-2001及DIN EN 258171.3油漆涂装按设计图纸及**钢铁联合有限责任公司工程设计统一技术规定；1.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-981.5**公司编制的创优规划！1.6《施工现场临时用电安全技术规范》JGJ46-882、工程概况工程名称：**钢铁厂焦化工程7.63m焦炉，目前是国内最大的焦炉，它结构复杂，工艺先进，机械自动化程度高；我单位承建的钢结构制作安装主要包含集气管操作平台制做安装、仪表检修平台制作安装、地下室操作平台制作安装（机侧+2.68m平台,焦侧-0.67m平台）及大炉柱、小炉柱、淌焦板、燃烧室支撑的制作；其中大炉柱、小炉柱、淌焦板、燃烧室支撑的制作在加工厂加工！工程制作安装量一千多吨！3、施工准备3.1 人员准备项目部根据工程工期紧、质量要求严格等特点，专门安排经验丰富的人员组织施工！3.2机具准备钢结构制作具有结构复杂、工程量大、现场场地狭小不利于机具展开作业等特点，因此项目部决定把炉柱放在加工厂制作；3.3技术准备3.3.1参加图纸会审和设计交底工作。
对施工组织设计，要求进行两个方面的控制：一是制定施工方案时，必须进行技术经济分析和比较，力争在保证质量的前提下，缩短工期，降低成本：二是制定施工进度时，必须考虑施工工艺和施工顺序能否保证工程质量。
3.3.2检查临时工程是否符合工程质量和使用要求，检查施工机械设备是否可以进入正常生产运行状态。
Z欧洲标准 EN258171992年七月UDC 621.791.75.053：669.14：621.791.019解说词：焊接点，电弧焊，钢材，验收实验，焊接缺陷，合格英国出版钢材电弧焊连接—缺陷的质量等级说明（ISO5817：1992）本欧洲标准是由CEN于1992年7月3日认证合格的。
CEN/CENELEC 国际条例规定了欧洲标准无庸置疑地取代民族标准的地位的条件， CEN的成员都符合CEN/CENELEC 国际条例的规定。
直到目前为止，关于国家标准的目录和参考文献可以供中央秘书处或任何CEN成员使用。
本欧洲标准具有三种官方版本（英国、法国、德国）。
CEN成员可以通过翻译将另一种语言的版本转变成自己语言的版本，在中央秘书处登记后，具有和官方版本一样的地位。
CEN成员是由澳大利亚、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士、和大不列颠及北爱尔兰联合王国的国家标准团体组成。
CEN欧洲标准协会中央秘书处：rue de stassart 36,B-1050布鲁赛尔1992年版权属CEN成员EN25817：1992前言1991年，CEN技术协会：CEN/TC121焊接，决定以ISO5817：1992—钢材电弧焊接—缺陷的质量等级指南作为唯一的合格检验程序。
答案是肯定的。
1993年1月31日前出版的国家标准可以与本欧洲标准同时有效，而且，与本标准相矛盾的国家标准于1993年1月31日后无效。
根据CEN/CENELEC的一般条例规定，下列国家对本欧洲标准进行了补充：澳大利亚、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和大不列颠及北爱尔兰联合王国。
简介在起草应用编码和（或）其他标准时，应将本标准作为参考。
本标准可以用作制造优质焊接产品的整套质量系统的一部分。
它具有三套数值，针对特定应用场合可以选择一套数值。
在每种场合使用的质量等级都可以在使用的标准里说明或由设计者在与厂商、用户和（或）有关的其他团体取得一致后确定。
2003年12月钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2003）DIN EN ISO 5817的英文版本DINEN ISO 5817ICS25.160.40 取代了DIN EN 25817，1992年9月版本欧洲标准EN ISO 5817具有DIN标准的地位。
在文中使用逗号代表十进制标记。
国家前言本标准的出版印刷基于CEN/TC 121的一个决定，即接受ISO 5817国际标准作为一个欧洲的标准，并且不加修改。
此次出版印刷，在德国的负责机构是焊接标准委员会。
本标准的目的，是用来提供一种方法，为在多种应用中对焊接头进行评估（例如钢结构工程、压力容器、水下焊接等）和测试（例如焊接工审核或者焊接工艺审核测试）提供规范。
本标准为熔焊接头和装配质量的评估提供了一个基础。
它假定实施焊接的人员具备经验和资格，并且采用了合适的焊接程序。
EN第二条中提到的与ISO标准相对应的DIN标准如下：ISO标准DIN标准ISO 2553 DIN EN 22553ISO 4063 DIN EN ISO 4063ISO 6520-1 DIN EN ISO 6520-1修正DIN EN 258171992年9月版本，已经被EN ISO 5817的规格取代（EN ISO 5817与ISO 5817完全相同）。
以前的版本DIN 1912-1: 1927-04, 1932-05, 1937-05, 1956-05, 1960-07; DIN 8563-1: 1964-06; DIN 8563-3: 1972-04, 1975-07, 1979-01, 1985-10; DIN EN 25817: 1992-09.续下页英文版共包括29页© 本标准未经柏林DIN（德国标准协会）事先同意，不得进行任何复制。
Beuth Verlag GmbH（德国柏林10772）独有德国标准销售权(DIN-Normen).参考号：DIN EN ISO 5817 : 2003-12英语价格组14销售号111403.04 在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用第二页DIN EN ISO 5817 : 2003-12国家附录NX文中所提到的标准（且不包括在规范性参考文件、参考书目和附录ZA中的）DIN EN 22553 熔焊接头、硬钎焊接接头和软钎焊接接头——图纸上的符号表示方法(ISO 2553 : 1992) DIN EN ISO 4063 焊接与相关处理——参考号对应处理的术语(ISO 4063 : 1998)DIN EN ISO 6520-1焊接与相关处理——金属材料中几何缺陷的分类：第1部分：熔焊(ISO 6520-1 : 1998)在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用欧洲标准 EN5817ISO2003年10月ICS 25.160.40 取代EN 25817：1992英文版本焊接钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2003）本项欧洲标准由CEN于2003年9月1日批准。
参考号：DIN EN ISO 5817 : 2003-12英语价格组14销售号111403.04 在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用第二页DIN EN ISO 5817 : 2003-12国家附录NX文中所提到的标准（且不包括在规范性参考文件、参考书目和附录ZA中的）DIN EN 22553 熔焊接头、硬钎焊接接头和软钎焊接接头——图纸上的符号表示方法(ISO 2553 : 1992) DIN EN ISO 4063 焊接与相关处理——参考号对应处理的术语(ISO 4063 : 1998)DIN EN ISO 6520-1焊接与相关处理——金属材料中几何缺陷的分类：第1部分：熔焊(ISO 6520-1 : 1998)在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用欧洲标准EN ISO 58172003年10月ICS 25.160.40 取代EN 25817：1992英文版本焊接钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2003）本项欧洲标准由CEN于2003年9月1日批准。
CEN成员必须遵循CEN/CENELEC的内部规则，它规定赋予欧洲标准以国家标准地位，并不加任何改变。
有关此类国家标准的更新列表和参考书目等，可以向管理中心或者任何CEN成员申请得到。
欧洲标准使用三种官方语言（英语、法语和德语）。
其他语种的版本，如果是由某一CEN成员负责翻译成本国语言，并通知管理中心，则享有与官方语言版本相同地位。
CEN的成员为以下国家的国家标准机构：奥地利、比利时、捷克共和国、丹麦、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、卢森堡、马耳他、荷兰、挪威、葡萄牙、斯洛文尼亚、西班牙、瑞典、瑞士和英国。
CEN欧洲标准委员会管理中心：rue de Stassart 36, B-1050 布鲁塞尔© 2003. CEN – CEN国家成员保留在世界范围内以任何形式和方法对本标准进行使用的权利。

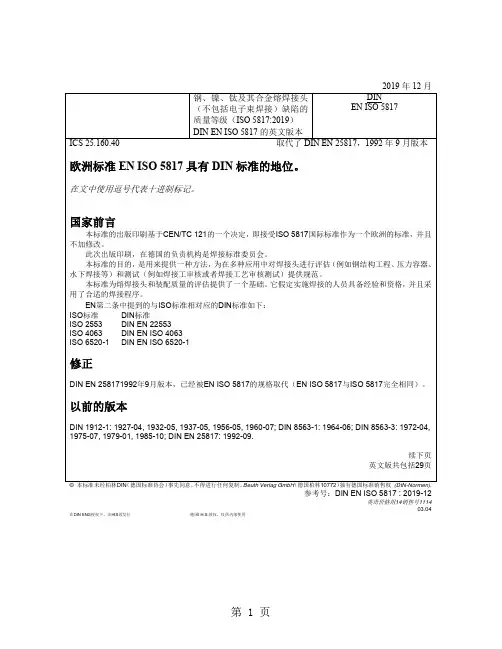

2019年12月钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2019）DIN EN ISO 5817的英文版本DINEN ISO 5817ICS 25.160.40 取代了DIN EN 25817，1992年9月版本欧洲标准EN ISO 5817具有DIN标准的地位。
在文中使用逗号代表十进制标记。
国家前言本标准的出版印刷基于CEN/TC 121的一个决定，即接受ISO 5817国际标准作为一个欧洲的标准，并且不加修改。
此次出版印刷，在德国的负责机构是焊接标准委员会。
本标准的目的，是用来提供一种方法，为在多种应用中对焊接头进行评估（例如钢结构工程、压力容器、水下焊接等）和测试（例如焊接工审核或者焊接工艺审核测试）提供规范。
本标准为熔焊接头和装配质量的评估提供了一个基础。
它假定实施焊接的人员具备经验和资格，并且采用了合适的焊接程序。
EN第二条中提到的与ISO标准相对应的DIN标准如下：ISO标准DIN标准ISO 2553 DIN EN 22553ISO 4063 DIN EN ISO 4063ISO 6520-1 DIN EN ISO 6520-1修正DIN EN 258171992年9月版本，已经被EN ISO 5817的规格取代（EN ISO 5817与ISO 5817完全相同）。
以前的版本DIN 1912-1: 1927-04, 1932-05, 1937-05, 1956-05, 1960-07; DIN 8563-1: 1964-06; DIN 8563-3: 1972-04, 1975-07, 1979-01, 1985-10; DIN EN 25817: 1992-09.续下页英文版共包括29页© 本标准未经柏林DIN（德国标准协会）事先同意，不得进行任何复制。
Beuth Verlag GmbH（德国柏林10772）独有德国标准销售权(DIN-Normen).参考号：DIN EN ISO 5817 : 2019-12英语价格组14销售号111403.04 在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用第二页DIN EN ISO 5817 : 2019-12国家附录NX文中所提到的标准（且不包括在规范性参考文件、参考书目和附录ZA中的）DIN EN 22553 熔焊接头、硬钎焊接接头和软钎焊接接头——图纸上的符号表示方法(ISO 2553 : 1992) DIN EN ISO 4063 焊接与相关处理——参考号对应处理的术语(ISO 4063 : 2019)DIN EN ISO 6520-1焊接与相关处理——金属材料中几何缺陷的分类：第1部分：熔焊(ISO 6520-1 : 2019)在DIN ENG授权下，由HIS再发行德国I.H.S.授权，仅供内部使用欧洲标准EN ISO 58172019年10月ICS 25.160.40 取代EN 25817：1992英文版本焊接钢、镍、钛及其合金熔焊接头（不包括电子束焊接）缺陷的质量等级（ISO 5817:2019）本项欧洲标准由CEN于2019年9月1日批准。

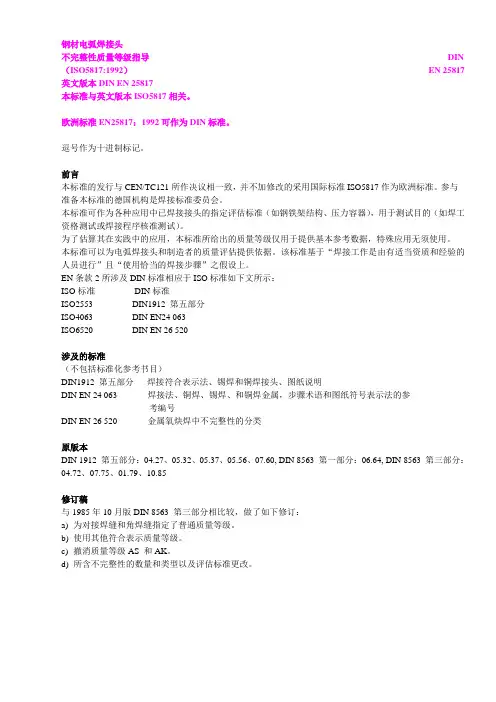

钢材电弧焊接头不完整性质量等级指导DIN （ISO5817:1992）EN 25817 英文版本DIN EN 25817本标准与英文版本ISO5817相关。
欧洲标准EN25817：1992可作为DIN标准。
逗号作为十进制标记。
前言本标准的发行与CEN/TC121所作决议相一致，并不加修改的采用国际标准ISO5817作为欧洲标准。
参与准备本标准的德国机构是焊接标准委员会。
本标准可作为各种应用中已焊接接头的指定评估标准（如钢铁架结构、压力容器），用于测试目的（如焊工资格测试或焊接程序核准测试）。
为了估算其在实践中的应用，本标准所给出的质量等级仅用于提供基本参考数据，特殊应用无须使用。
本标准可以为电弧焊接头和制造者的质量评估提供依据。
该标准基于“焊接工作是由有适当资质和经验的人员进行”且“使用恰当的焊接步骤”之假设上。
EN条款2所涉及DIN标准相应于ISO标准如下文所示：ISO标准DIN标准ISO2553 DIN1912 第五部分ISO4063 DIN EN24 063ISO6520 DIN EN 26 520涉及的标准（不包括标准化参考书目）DIN1912 第五部分焊接符合表示法、锡焊和铜焊接头、图纸说明DIN EN 24 063 焊接法、铜焊、锡焊、和铜焊金属，步骤术语和图纸符号表示法的参考编号DIN EN 26 520 金属氧炔焊中不完整性的分类原版本DIN 1912 第五部分：04.27、05.32、05.37、05.56、07.60, DIN 8563 第一部分：06.64, DIN 8563 第三部分：04.72、07.75、01.79、10.85修订稿与1985年10月版DIN 8563 第三部分相比较，做了如下修订：a)为对接焊缝和角焊缝指定了普通质量等级。
b)使用其他符合表示质量等级。
c)撤消质量等级AS 和AK。
d)所含不完整性的数量和类型以及评估标准更改。
欧洲标准EN 25 817描述符：已焊接接头、电弧焊、钢材、可接受测试、焊接不完整性、可接受性英文版本钢材电弧焊接头不完整性质量等级指导（ISO5817:1992）本欧洲标准于1992年7月3日被CEN批准，并与所参考的ISO标准相一致。

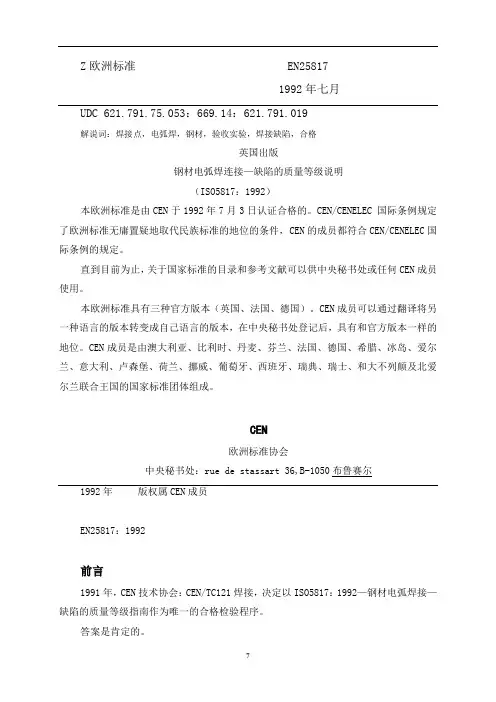

Z欧洲标准 EN258171992年七月UDC 621.791.75.053：669.14：621.791.019解说词：焊接点，电弧焊，钢材，验收实验，焊接缺陷，合格英国出版钢材电弧焊连接—缺陷的质量等级说明（ISO5817：1992）本欧洲标准是由CEN于1992年7月3日认证合格的。
CEN/CENELEC 国际条例规定了欧洲标准无庸置疑地取代民族标准的地位的条件， CEN的成员都符合CEN/CENELEC 国际条例的规定。
直到目前为止，关于国家标准的目录和参考文献可以供中央秘书处或任何CEN成员使用。
本欧洲标准具有三种官方版本（英国、法国、德国）。
CEN成员可以通过翻译将另一种语言的版本转变成自己语言的版本，在中央秘书处登记后，具有和官方版本一样的地位。
CEN成员是由澳大利亚、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士、和大不列颠及北爱尔兰联合王国的国家标准团体组成。
CENCEN欧洲标准协会中央秘书处：rue de stassart 36,B-1050布鲁赛尔 1992年 版权属CEN成员EN25817：1992前言前言1991年，CEN技术协会：CEN/TC121焊接，决定以ISO5817：1992—钢材电弧焊接—缺陷的质量等级指南作为唯一的合格检验程序。
答案是肯定的。
1993年1月31日前出版的国家标准可以与本欧洲标准同时有效，而且，与本标准相矛盾的国家标准于1993年1月31日后无效。
根据CEN/CENELEC的一般条例规定，下列国家对本欧洲标准进行了补充：澳大利亚、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和大不列颠及北爱尔兰联合王国。
简介简介在起草应用编码和（或）其他标准时，应将本标准作为参考。
本标准可以用作制造优质焊接产品的整套质量系统的一部分。
它具有三套数值，针对特定应用场合可以选择一套数值。

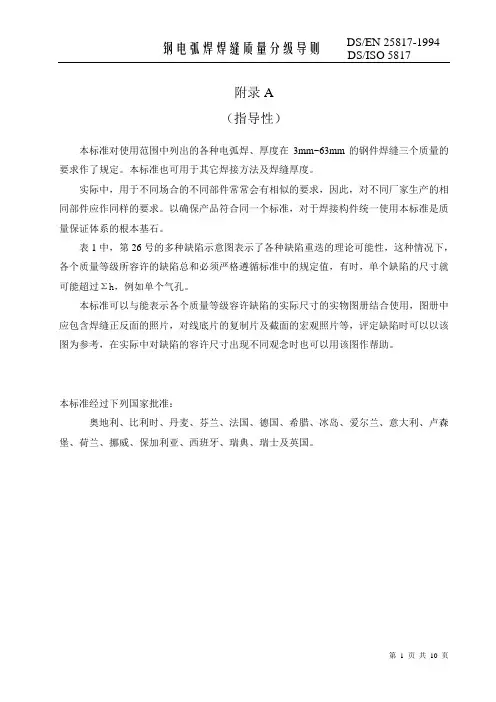

附录A（指导性）本标准对使用范围中列出的各种电弧焊、厚度在3mm~63mm的钢件焊缝三个质量的要求作了规定。
本标准也可用于其它焊接方法及焊缝厚度。
实际中，用于不同场合的不同部件常常会有相似的要求，因此，对不同厂家生产的相同部件应作同样的要求。
以确保产品符合同一个标准，对于焊接构件统一使用本标准是质量保证体系的根本基石。
表1中，第26号的多种缺陷示意图表示了各种缺陷重迭的理论可能性，这种情况下，各个质量等级所容许的缺陷总和必须严格遵循标准中的规定值，有时，单个缺陷的尺寸就可能超过Σh，例如单个气孔。
本标准可以与能表示各个质量等级容许缺陷的实际尺寸的实物图册结合使用，图册中应包含焊缝正反面的照片，对线底片的复制片及截面的宏观照片等，评定缺陷时可以以该图为参考，在实际中对缺陷的容许尺寸出现不同观念时也可以用该图作帮助。
本标准经过下列国家批准：奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、保加利亚、西班牙、瑞典、瑞士及英国。
引言本标准应作为起草应用规程和/或其它应用标准的参考标准，可用于整个焊接质量控制体系。
本标准提供三组数据供具体使用时选择，设计者应与制造商、用户及其它相关机构一起确定每一种场合的质量等级并在应用标准中给予规定。
质量等级必须在制造之前给予确认，最好在询价或订货时就给予确认。
特殊情况下，应给出更详细的规定。
本标准中给出的质量等级旨在提供基本参考数据而不涉及任何具体应用场合。
它们只适用于各种焊缝而不适用于整体产品或部件本身。
对于同一产品或部件的某一条焊缝可以采用不同的质量等级。
质量等级如表0-1。
表0-1 焊接缺陷质量等级三个质量等级人为地定义为D、C和B，实际应用中的绝大多数情况均含在其中；一般情况下希望一条焊缝采用一个缺陷质量评定等级。
但在有些场合，例如某些钢种和构件以及用于疲劳载荷或密闭状态，有可能需要同一条焊缝采用不同的质量等级或附加要求。

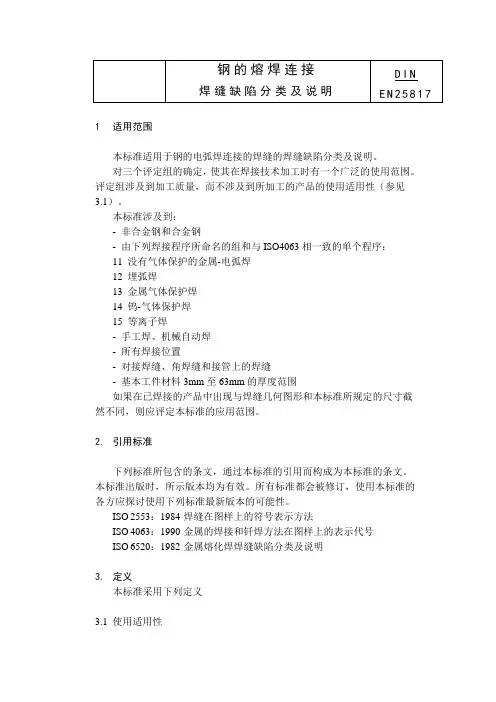

1适用范围本标准适用于钢的电弧焊连接的焊缝的焊缝缺陷分类及说明。
对三个评定组的确定，使其在焊接技术加工时有一个广泛的使用范围。
评定组涉及到加工质量，而不涉及到所加工的产品的使用适用性（参见3.1）。
本标准涉及到：- 非合金钢和合金钢- 由下列焊接程序所命名的组和与ISO4063相一致的单个程序：11 没有气体保护的金属-电弧焊12 埋弧焊13 金属气体保护焊14 钨-气体保护焊15 等离子焊- 手工焊、机械自动焊- 所有焊接位置- 对接焊缝、角焊缝和接管上的焊缝- 基本工件材料3mm至63mm的厚度范围如果在已焊接的产品中出现与焊缝几何图形和本标准所规定的尺寸截然不同，则应评定本标准的应用范围。
2. 引用标准下列标准所包含的条文，通过本标准的引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
ISO 2553：1984 焊缝在图样上的符号表示方法ISO 4063：1990 金属的焊接和钎焊方法在图样上的表示代号ISO 6520：1982 金属熔化焊焊缝缺陷分类及说明3. 定义本标准采用下列定义3.1 使用适用性如果某一个产品在所规定的使用年限内能正常运行，则说明该产品相对于人们所期望的目的是适用的。
该产品在运行时会损坏，但不是很快的，以致于出现断裂和下列缺陷。
当然该产品可能没被正确使用或超负荷运行：前提条件是在运行期间实际条件应与所规定的包括所统计的振动变化（例如：运行负载）相等。
3.2 焊缝厚度3.2.1 角焊缝，a.额定焊缝厚度：在角焊缝断面内画出的最大直角等腰三角形中，从直角顶点到斜边的垂线长度（参见ISO2553）。
注1：在有些国家将量角器的臂用来标注角焊缝的尺寸，则焊缝缺陷的极限值应根据量角器的臂长作相应的调整。
3.2.2 对接焊缝厚度，s：在焊缝横截面中，从焊缝的正面到背面的距离，它不能大于较薄的部件的厚度（参见ISO2553）。
Z欧洲标准 EN258171992年七月UDC 621.791.75.053：669.14：621.791.019解说词：焊接点，电弧焊，钢材，验收实验，焊接缺陷，合格英国出版钢材电弧焊连接—缺陷的质量等级说明（ISO5817：1992）本欧洲标准是由CEN于1992年7月3日认证合格的。
CEN/CENELEC 国际条例规定了欧洲标准无庸置疑地取代民族标准的地位的条件， CEN的成员都符合CEN/CENELEC 国际条例的规定。
直到目前为止，关于国家标准的目录和参考文献可以供中央秘书处或任何CEN成员使用。
本欧洲标准具有三种官方版本（英国、法国、德国）。
CEN成员可以通过翻译将另一种语言的版本转变成自己语言的版本，在中央秘书处登记后，具有和官方版本一样的地位。
CEN成员是由澳大利亚、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士、和大不列颠及北爱尔兰联合王国的国家标准团体组成。
CEN欧洲标准协会中央秘书处：rue de stassart 36,B-1050布鲁赛尔1992年版权属CEN成员EN25817：1992前言1991年，CEN技术协会：CEN/TC121焊接，决定以ISO5817：1992—钢材电弧焊接—缺陷的质量等级指南作为唯一的合格检验程序。
答案是肯定的。
1993年1月31日前出版的国家标准可以与本欧洲标准同时有效，而且，与本标准相矛盾的国家标准于1993年1月31日后无效。
根据CEN/CENELEC的一般条例规定，下列国家对本欧洲标准进行了补充：澳大利亚、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士和大不列颠及北爱尔兰联合王国。
简介在起草应用编码和（或）其他标准时，应将本标准作为参考。
本标准可以用作制造优质焊接产品的整套质量系统的一部分。
它具有三套数值，针对特定应用场合可以选择一套数值。
在每种场合使用的质量等级都可以在使用的标准里说明或由设计者在与厂商、用户和（或）有关的其他团体取得一致后确定。
EN 25817-1992钢的电弧焊接焊缝欠缺的质量分级指导介绍本国际标准应作为制定应用准则或/和其它应用标准的参考，也可以用于合格焊接件的质量控制系统。
它提供三个尺寸值，特殊应用时需要做出横截面。
根据采用的标准或责任设计师及生产厂商制定相应的质量等级，它应在生产前最好在询价和订货时确定，有特殊要求的应增加要求。
本国际标准给出的质量等级仅提供基本的参考信息，不规定为一些特殊场合，它仅针对工件中的焊缝不针对工件的所有部分或所有产品。
因此可允许相同的产品或工件中的单个焊缝有不同的质量等级。
质量等级列于表0.1表0.1-焊缝欠缺的质量等级等级符号质量等级D C B 适中的中等的较严的三个质量等级D C B 覆盖主要的实际应用，一般希望一个特定的焊缝的欠缺的尺寸极限用一个质量等级包含，在许多情况下，如对某些组织结构类型的钢，且受疲劳载荷或要求很好密封的，对于同一焊缝需要对不同欠缺规定不同的质量等级。
任何情况下选择质量等级原则上要考虑设计使用状况：如加工平面，受力形式，工作条件（温度，环境）和失效，同时要考虑焊缝的成本检测和修理的成本。
尽管本国际标准包括了条款1种电弧焊中不同类型的欠缺，且只考虑那些对使用和加工有影响的焊缝。
欠缺的真实尺寸的检测和评定需要多种无损检测方法，欠缺的测长决定于检测方法和按标准和合同规定的检测范围。
1.范围本国际标准为钢的电弧焊欠缺水平等级划分的指导文件，三个质量水平适用于较宽范围的焊接件。
该质量等级仅代表产品的质量而非产品的适用性，本国际标准还适用于---合金和非合金钢---如下的按照ISO 4063定义的焊接过程。
11.无气保的手工电弧焊12.埋弧焊13.熔化极气保焊14无熔化极气保焊15.离子焊----手工和机械化和自动化焊接----所有焊接位置----对接，角接，枝接----材料厚度在3-63mm当焊缝的外形和尺寸严重偏离本标准的要求需要评定该标准的可适用范围。
冶金方面：如晶粒大小，硬度不包括在本标准中.2.标准文件如下标准部分内容出现在本标准中或组成本国际标准，且出版时版本可用。
Industrial Hydraulics Electric Drives and Controls Linear Motion andAssembly TechnologiesPneumaticsService Automation Mobile Hydraulics动力站标准动力站的焊接规范AB 01-03.01加工说明2003-06-25组织机构说明，实施规范，加工说明。
代替AB 01-03.01 : 1999-02-18Bosch Rexroth AG制作:BRI/TDV3, Ewald C.Zum Eisengießer 1 • D-97816 Lohr am Main • 德国检查:BRI/TDV Albrecht M.电话 +49 9352 18-0 • 传真 +49 9352 18-2917批准:BRI-AB-PMT, Wiesmann E.页号1 / 6© B o s c h R e x r o t h A G 2003a b -01-03-01-000_n o r _n _z h _2003-06-25.d o c目录1目的......................................................................................................................22应用范围...............................................................................................................23负责部门...............................................................................................................24对企业的要求.......................................................................................................25人员......................................................................................................................25.1焊接监督...............................................................................................................25.2焊接工作的实施....................................................................................................25.3焊工考核的实施....................................................................................................25.4焊接工作人员........................................................................................................26焊接方法...............................................................................................................37材料......................................................................................................................47.1钢结构件的基础材料.............................................................................................47.2管道的基础材料....................................................................................................47.3焊接添加剂...........................................................................................................58安全生产...............................................................................................................59焊缝的标识...........................................................................................................510焊缝的检验和评价................................................................................................610.1评价......................................................................................................................610.2动力站的标准检验................................................................................................610.3按协定的射线检验 (6)更改相对于 1999-02-18版本全部重新修订。
1. 施工要求1.1 施工开始前，需将用于本设备的钢板进行平整，达到FAM的要求。
若钢板需用于负重结构中的构件的结构制造，则不允许对其进行剪切。
同样不可以进行打孔。
结构上若开有扇形切口，以去除十字焊缝，此类切口需足够大，以保证焊接质量。
施工方需编制一份检验结果的表单，包括用于负重结构的每块钢板的炉批号和该钢板在本设备中的位置，并将该表单提交FAM。
每块钢板和型材需拓印/标记炉批号，若该钢板或型材用于负载/主要结构上，在该钢板或型材切割后，需将炉批号在切割下来的每个部件上都进行标记。
若有任何板材或型材未进行标记，会被认定为低等级钢，如果施工方需证明该板材或型材为高等级钢，则需根据FAM的要求对该板材/型材进行测试，测试结果需达到FAM要求。
钢构件的鉴定原则同样适用于结构所用的非铁构件。
施工方也可以提出不同的材料鉴别方法，以确保100%可追溯。
也就是说，合同方必须确保能够保证完工结构的每个部件都有相对应的原材证书。
此可追溯性文件作为合同方质量文件的一部分，也属工作范畴内。
所有边角都需打磨光滑。
1.2所有焊接工作需采用最时新最高效的工作方法进行。
在施工开始前，需将计划采用的焊接方法、焊接步骤的详细信息，包括任何焊前预热、焊后加热的细节提交FAM批准。
边角处理需通过机加工、打磨或采用火焰切割机切割的方法实现，如果采用后面一种方式，需打磨至无氧金属状态，即没有熔渣。
除非采用火焰切割机不可行，否则不允许使用手工火焰切割，且事先需得到FAM的批准。
手工火焰切割边需进行修补，达到边角加工的相应要求。
施工方需确保，如在高应力钢材上进行火焰切割，火焰切割过程不会造成切割表面的硬度超过350VDH。
需清除钢板表面焊接区域的氧化皮，并保证钢板表面无锈、无熔渣、无油漆等。
焊机和焊材需与相关的应用代码一致。
需对焊缝边缘进行保持和焊接控制，以确保在焊接过程中保证了规定的间隙，最终焊接件无变形。
焊前预热、焊后热处理和强制冷却的实施需根据相关指定的标准进行。
