混凝土裂缝现场检测作业指导书
- 格式:doc
- 大小:68.50 KB
- 文档页数:8
大体积混凝土作业指导书一、前言大体积混凝土在现代建筑工程中应用广泛,如大型基础、大坝、桥梁墩台等。
由于其体积大、水泥水化热释放集中,容易产生温度裂缝等质量问题。
为确保大体积混凝土施工质量,特制定本作业指导书。
二、施工准备(一)技术准备1、熟悉施工图纸,了解混凝土的强度等级、抗渗等级、浇筑量等设计要求。
2、进行混凝土配合比设计,根据工程特点、原材料性能及施工条件,通过试配确定最优配合比。
3、编制施工方案,明确施工流程、浇筑顺序、振捣方法、养护措施等。
(二)材料准备1、水泥:优先选用低水化热的水泥品种,如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
2、骨料:粗骨料宜选用粒径较大、级配良好的石子,细骨料宜选用中粗砂。
3、掺合料:适量掺入粉煤灰、矿渣粉等掺合料,可降低水泥用量,减少水化热。
4、外加剂:根据混凝土性能要求,掺入缓凝剂、减水剂等外加剂。
5、水:使用符合国家标准的饮用水。
(三)现场准备1、清理施工现场,保证场地平整、排水畅通。
2、搭建混凝土搅拌站、输送泵及管道等设施,并进行调试。
3、准备好混凝土浇筑所需的模板、钢筋等,并进行验收。
三、混凝土浇筑(一)浇筑方法1、分层浇筑:根据混凝土的初凝时间和浇筑量,将混凝土分层浇筑,每层厚度不宜超过 500mm。
2、分段浇筑:对于面积较大的混凝土结构,可采用分段浇筑的方法,每段长度不宜超过 30m。
(二)振捣要求1、振捣棒应快插慢拔,插点均匀排列,逐点移动,顺序进行,不得遗漏,做到振捣密实。
2、振捣时间以混凝土表面不再显著下沉、不再出现气泡、表面泛出灰浆为准。
(三)浇筑顺序1、一般从低处开始,沿长边方向自一端向另一端推进。
2、当混凝土供应量有保证时,也可多点同时浇筑。
四、温度控制(一)测温点布置在混凝土内部及表面合理布置测温点,测温点间距不宜大于 6m。
(二)测温频率在混凝土浇筑后 72 小时内,每 2 小时测温一次;72 小时后,每 4 小时测温一次。
(三)温度控制措施1、优化混凝土配合比,降低水泥用量,减少水化热。
为保证建筑物地安全可靠,应对构成建筑结构地预制构件进行结构性能检验.一. 检验装置及仪表.位移量测仪表. 量测挠度常用百分表..磁力表架..台座二个..角钢和棍轴各一个..垫板和砂浆.玻璃片.水泥胶砂及大白粉等.二.检验批抽样检验对成批生产地构件,应按同一工艺正常生产地不超过件且不超过三个月地同类型产品为一批.当连续检验批且每批地结构性能检验结果均符合本规范规定地要求时,对同一生产工艺正常生产地构件,可改为不超过件且不超过个月地同类型产品为一打批.文档收集自网络,仅用于个人学习四.检验方法及程序(一).试验前地准备工作.确定检验构件先划分检验批,随机抽取试件.检查构件结构情况与图纸型号是否一致特别是钢丝规格.根数.几何尺寸与图纸设计地是否一致,生产日期是否到..对检验构件进行常规检查包括构件地几何尺寸(长.宽.高),主筋规格.数量,保护层厚度,混凝土强度(查强度试验日志)..构件放线步骤为:()量取板两端中点连成轴线①;()量其中点作垂线②是为试件中线;()由中线向两侧量(为检验跨度)做出支座线③;()量取规定尺寸作均布加载区格线或集中加载线④(四区格均布荷载量,三分点集中加载量);文档收集自网络,仅用于个人学习()量后在支座线中点和跨中线两侧上玻璃片作为量测点⑤,整个放线工作完成..构件就位.支放百分表.加载物地称重及分布.均布荷载合理加载计算详见加载程序表.预加载和仪表调零(二).构件加荷试验与检验.人员安排一般由个专职检验人员加上个辅助人员组成..分区格加载每个区格长度1.0m左右为宜,区格之间地间隙150mm..加载操作中地要求().每个区格一人负责加载,在主检人地指挥下各负其责互不干涉.().加载时要轻拿轻放,均匀放置,避免冲击作用造成地瞬时超载.().码放荷重块要摆放平稳.均匀.对称,以避免构件扭转和两挠度值相差过大.().加载物必须严格堆码在加载区格内,有些人将加载物码放在支座支承线以外,造成负弯矩,影响荷载效应.文档收集自网络,仅用于个人学习().注意安全..读表及挠度计算().量测挠度值地主要目地:①判断构件在正常使用短期荷载检验值作用下,挠度检验是否合格;②根据挠度增长地愉慢来判断构件是否开裂;③检验构件是否达到跨度,以判断构件是否达到破坏标志①.文档收集自网络,仅用于个人学习().仪表读数及位移计算.每个仪表在试验开始时,都有一个初读数,在预压荷载以后,通过仪表调零,初读数往往调为整数值.由读数地差值可以计算出每个仪表地位移值,由每级荷载地位移值可以计算位移值.文档收集自网络,仅用于个人学习().实测挠度地计算.().自重挠度地修正.。
本工艺合用于库阿高速桥梁、涵洞及构造物的混凝土施工。
《公路桥涵施工技术规范》 JTJ 041-2000《公路工程质量检验评定标准》 JTG F80/1-2004《公路工程施工安全技术规程》 JTJ 076-95熟悉和分析施工现场地形、地貌及水文资料和道路、场地等情况。
根据设计、施工要求选定混凝土配合比,配制的混凝土拌和物应满足和易性、凝结速度、坍落度损失、可泵性等施工技术条件,制成的混凝土应符合强度、耐久性(抗冻、抗渗、抗侵蚀)等质量要求。
确定设计配合比后,填写报告单,提交施工监理批准。
混凝土生产前,对场内材料进行试验,确定施工配合比。
计量器具必须经过有效检定。
经大修、中修或者迁移至新的地点后,应重新进行检定。
施工前,将暂时平台、通道、混凝土的拌和、运输、入模方法及顺序、养护的方法和标准要求,有现场主管技术员对施工人员进行全面的技术、操作、安全交底。
混凝土拌和设备:混凝土拌和站、装载机。
混凝土运输设备:混凝土罐车。
配套设备:混凝土输送泵、吊斗、吊车等。
浇筑机具:导管、串筒、流槽、插入式振动器、表面振动器、附着式振动器、铁锹等。
安全设备:安全帽、安全护拦等。
通讯设备:手机、对讲机。
原材料:拌制混凝土所使用的各项材料及拌和物的质量应经过检验,试验方法应符合现行《公路工程水泥混凝土试验规程》 (JTG E30)的有关规定。
水泥和外加剂应符合现行国家标准,并附有创造厂的品质试验报告等合格证明文件。
袋装水泥在运输和储存时应防止受潮。
不同强度等级、品种和出厂日期的水泥应分别堆放。
散装水泥的储存,采用水泥罐或者散装水泥仓库。
水泥如受潮或者存放时间超过 3 个月,应重新取样检验,并按其复验结果使用。
骨料应按品种规格分别堆放,不得混杂。
在装卸及存储时,应采取措施,使骨料颗粒级配均匀,并保持洁净。
混凝土的坍落度应满足施工要求,普通水下灌注桩混凝土坍落度位180~220mm,基础、箱梁、墩台盖梁、护栏等位70~90mm。
现场浇制混凝土施工作业指导书一、前言现场浇筑混凝土是建筑工程中重要的一环,施工质量直接影响到工程的安全和持久性。
正确认识和正确操作现场浇筑混凝土工作是确保工程质量的重要前提。
本指导书旨在对现场浇筑混凝土的施工作业进行指导,帮助施工人员掌握正确的施工方法和注意事项。
二、施工前准备1.确认浇筑混凝土的种类和配合比,根据设计要求准备好相应的原材料。
2.检查模板支撑、钢筋骨架等预制件是否符合要求,确保施工前准备充分。
3.准备好必要的施工工具和设备,包括搅拌机、输送泵、振捣器等。
三、施工操作1.浇筑前的准备工作•清理模板内部,确保无杂物和积水。
•在模板底部铺设合适的防水材料,防止混凝土漏水。
•安装好伸缩缝和接缝胶条,以便控制混凝土裂缝。
2.混凝土搅拌和浇筑•混凝土的搅拌应按照配合比进行,保证混凝土的均匀性和流动性。
•浇筑时应采取分层浇筑的方法,避免出现浇筑缝和冷缝。
•应采取合适的振捣方式,确保混凝土完全填实,排除气泡。
3.养护和保养•混凝土浇筑完后,要及时进行养护,保持适度的湿润环境,促进混凝土的强度发展。
•在混凝土初凝前,不得进行任何负重、碰撞等作业,以免影响混凝土强度。
•养护时间应根据气温、湿度等因素进行合理调整,确保混凝土养护的效果。
四、施工注意事项1.施工人员应严格按照设计要求进行操作,不得擅自变更配合比和施工工艺。
2.在施工现场应加强安全管理,穿戴好安全防护装备,注意施工现场秩序。
3.混凝土浇筑时应避免过早添加外加剂,防止影响混凝土的强度和耐久性。
五、施工结束1.施工结束后,要对施工现场进行清理,清除杂物和余浆。
2.对施工设备进行清洗保养,确保设备的正常使用寿命。
3.做好施工记录和质量验收,以备工程验收和结算。
结语现场浇筑混凝土是一项细致且重要的工作,需要施工人员在操作过程中严格按照规范要求执行,确保工程质量和安全。
希望本指导书能够帮助施工人员掌握正确的施工技朧和注意事项,保障工程的顺利进行和质量可控。
混凝土作业指导书标题:混凝土作业指导书引言概述:混凝土是建筑工程中常用的材料,其施工过程需要严格遵循操作规范,以确保施工质量和安全。
本文将介绍混凝土作业指导书的内容和要点,帮助施工人员正确操作,提高施工效率和质量。
一、混凝土搅拌操作1.1 搅拌设备选择:选择适合工程需求的搅拌设备,确保搅拌效果和效率。
1.2 材料比例准备:准确按照设计要求配比水泥、砂、石料等原材料,保证混凝土质量。
1.3 搅拌时间控制:控制搅拌时间,避免混凝土过度或不足搅拌,影响强度和耐久性。
二、混凝土浇筑操作2.1 浇筑前准备:清理施工现场,确保平整干净,设置模板和支撑,做好防水措施。
2.2 浇筑过程控制:控制浇筑速度和均匀性,避免混凝土流动不畅或出现空鼓现象。
2.3 浇筑后处理:及时修整混凝土表面,保持养护湿润,防止开裂和渗水。
三、混凝土养护操作3.1 养护时间:根据混凝土强度等级和气温湿度等因素确定养护时间,确保混凝土强度发挥。
3.2 养护方式:采用湿润养护或覆盖保温养护方式,防止混凝土过早干燥和裂缝产生。
3.3 养护质量:定期检查混凝土养护情况,及时补充水分和修复破损,确保养护效果。
四、混凝土强度检测4.1 取样方法:按照规范要求采取混凝土取样,避免取样不准确影响检测结果。
4.2 试块制作:制作混凝土试块,标明取样位置和养护条件,确保试块质量。
4.3 试块检测:按照标准方法进行试块检测,获取混凝土强度数据,评估混凝土质量。
五、混凝土施工安全5.1 安全防护:施工现场设置警示标识,配备必要的安全防护设备,确保施工人员安全。
5.2 施工操作规范:严格按照作业指导书要求操作,避免操作失误导致事故发生。
5.3 紧急应急措施:制定应急预案,培训施工人员应急处置能力,保障施工安全。
结语:混凝土作业指导书是指导混凝土施工操作的重要文件,施工人员应严格按照指导书要求进行作业,确保施工质量和安全。
通过本文介绍的内容,希望能帮助施工人员更好地理解和遵守混凝土作业指导书,提高施工效率和质量。
混凝土作业指导书1 总则通过实施本作业指导书,对混凝土施工全过程(包括清基、冲毛、埋件安装、钢筋安装、立模、浇筑、养护等)进行有效控制,从而确保混凝土成品符合设计要求。
本作业指导书适用于我局在嘉陵江流域水电工程中承担的混凝土工程施工。
2 职责2.1 技术办为施工局施工技术管理部门,负责土建施工技术措施的制订,负责埋件施工技术措施的制订,负责本作业指导书的编写、修订;2.2 质检办负责混凝土施工过程的质量检查(终检)和控制,负责混凝土盯仓和记录;2.2 财劳办负责提供合格的劳务,负责特殊作业人员的培训、取证、换证等工作;2.4 施工部负责混凝土施工协调和所需资源的调配;2.5 测量队负责混凝土施工过程中样点施放和测量检查;2.6 综合厂负责按钢筋配料表要求及时提供合格的钢筋和按图纸加工各类异型模板,提供合格的板枋材。
2.7 土木队负责按合同、规程规范及本作业指导书要求进行施工,并设置专职质检员对混凝土施工过程进行质量检查(复检)和控制,负责施工仓面设计。
3 工作程序3.1 基本要求3.1.1 混凝土工必须经过培训合格后方可上岗从事混凝土浇筑。
3.1.2 电焊工必须持证上岗。
3.1.3 工序验收实行项目三检、监理核检制度。
3.1.4 混凝土浇筑实行准浇(开仓)证制度,即准备工作验收合格,监理签发准浇证后方可浇筑混凝土;三检过程中每一环节必须由相关部门负责人签字后才能进入下一环节的检查、验收工作。
3.1.5 实行浇筑仓面设计和技术交底制度,开仓浇筑之前对浇筑仓面进行仓面设计,明确浇筑方法,机械人员配置等,复杂仓面、关键部位开浇之前必须进行技术交底。
3.1.6 混凝土浇筑实行挂牌施工,执行盯仓员盯仓制度。
3.2 准备工作3.2.1 钢筋加工与安装⑴钢筋配料:土木队必须根据混凝土浇筑分层图和钢筋设计图决定钢筋的配料长度,一般一个浇筑层配一次料,但对于浇筑层厚度较小,或不影响混凝土下料的部位,可两层甚至三层配一次料。
混凝土结构静载及现场荷载试验作业指导书第一节试验准备试验准备工作是指导整个试验工作的基础,因而试验准备的内容应尽可能地细致和全面,任何一点疏忽都可能导致试验的失败,比如先对试件作初步的理论计算和必要分析,这样就可以有目的地设置观测点,选取相匹配的设备和仪表,以及确定加载程序等。
一、调查研究、收集资料准备工作首先要把握信息,这就要进行调查研究,收集资料,充分了解本项试验的任务和要求,明确目的,使规划试验时心中有数,以便确定试验的性质和规模,试验的形式、数量和种类,正确地进行试验设计。
二、试验大纲的制定试验大纲是在取得了调查研究成果的基础上,为使试验有条不紊地进行,取得预期效果而制订的纲领性文件,内容一般包括:1.概述简要介绍调查研究的情况,提出试验的依据及试验的目的意义与要求等。
必要时,还应有理论分析和计算。
2.试件的设计及制作要求包括设计依据及理论分析和计算,试件的规格和数量,制作施工图及对原材料,施工工艺的要求等。
3.试件安装与就位包括就位的形式(正位、卧位和反位)、支承装置、边界条件模拟、保证侧向稳定的措施和安装就位的方法及机具等。
4.加载方法与设备包括荷载种类和数量,加载设备装置,荷载图式及加载制度等。
5.量测方法和内容主要说明观测项目、测点布置和量测仪表的选择、标定、安装方法及编号图、量测顺序规定和补偿仪表的设置等。
6.辅助试验结构试验往往要做一些辅助试验,如材料性质试验和某些探索性小试件和小模型、节点试验等。
本项应列出试验内容,阐明试验目的、要求、试验种类、试验个数、试验尺寸、制作要求和试验方法等。
7.安全措施包括人身和设备、仪表等方面的安全防护措施。
8.试验进度计划。
9.试验组织管理一个试验,特别是大型试验,参加试验人数多,牵涉面广,必须严密组织,加强管理。
包括技术档案资料、原始记录管理、人员组织和分工、任务落实、工作检查、指挥调度以及必要的交底和培训工作。
10.附件包括所需器材、仪表、设备及经费清单,观测记录表格,加载设备、量测仪表和标定结果报告和其他必要文件、规定等。
混凝土作业指导书一、材料的运输和存贮1、集料(1)砼用的集料,在运输或工地存贮时,不能使其受污染。
(2)集料应按不同尺寸运抵工地,并贮存在相互分开的不同料堆中。
(3)粗集料堆应按厚度不超过1m的水平层堆放,以免集料发生离析。
如果集料有离析时,必须重新拌和,以符合规定的级配要求。
2、水泥(1)水泥在运输过程中必须用防水蓬布或其他有效的防水覆盖物加以覆盖。
散装水泥运输车辆的贮料斗和管仓,不应残留不同类型的、低级别的水泥或其他任何材料。
(2)水泥应贮存足够的数量,以满足砼的浇筑需要。
任何时候不能因水泥供应中断而暂停浇筑。
(3)各施工队应在适当地点建立完全干燥、通风良好、防风雨、防潮湿的足够容量的库房放置水泥,地板应高出地面至少0.3m,以防止受潮。
散装水泥应在专用的仓罐中贮放。
(4)水泥在到货后应尽快使用,使用时应为松散流体和没有结块。
二、混凝土拌和1、称量(1)称量和配水机械装置,应维持在良好状态,并应至少每周校核一次。
(2)所有砼材料,除水可按体积称量外,其余均应按照质量称量。
预制场或搅拌站集中拌制的砼,细、粗集料称量的允许偏差为±2%;水、水泥、外加剂的允许偏差为±1%。
2、拌和(1)砼只能按工程当时需要的数量拌和。
已初凝的砼不得使用,不允许用加水或其他办法变更砼的稠度。
浇筑时坍落度应符合相关规定。
(2)所有搅拌设备都应始终保持良好的状态,任何不合规格及不符合规定的完好设备,或有缺陷的搅拌设备不得用于砼的拌和,均须撤出工地。
(3)砼拌和工作,应将各种组合材料搅拌成分布均匀、颜色一致的混合物。
搅拌筒的转动速度,应按搅拌设备上标出的速度操作。
每盘砼拌和料的体积不得超过搅拌筒标出的额定容量的10%。
在水泥和集料进筒前,应先加一部分拌和用水,并在搅拌的最初15s内将水全部均匀注入筒中。
筒的入口应无材料积结。
(4)在下盘材料装如前,搅拌筒内的拌和料应全部倒光。
搅拌设备停用超过30min时,应将搅拌筒彻底清洗才能拌和新砼。
试验检测作业指导书(一)测试前的准备工作1.工程名称及设计、施工、监理(或监督)和建设单位名称。
2.结构或构件名称、外形尺寸、数量及混凝土强度等级。
3.水泥品种、强度等级、安定性、厂名、砂石种类、粒径、外加剂或掺合料品种、掺量、混凝土配合比等。
4.施工时材料计量情况、模板类型、浇筑、养护情况及成型日期。
5.必要的设计图纸和施工纪录。
6.结构或构件存在的质量问题,混凝土试块抗压报告等。
1.按单个构件检测时,应在构件上均匀布置测区,且不少于10个;2.当对同批构件抽样检测时,构件抽样数应不少于同批构件的30%,且不少于4件,每个构件测区数不少于10个;3.对长度小于或等于2m的构件,其测区数量可适当减少,但不应少于3个。
4.测区的布置应在构件混凝土浇筑方向的侧面;5.测区应均匀分布,相邻两测区间距不宜大于2m,,测区宜避开钢筋密集区和预埋件。
6.测区尺寸为200mm某200mm,相对的两个200mm某200mm方块应视为一个测区。
7.测试面应清洁、平整、干燥,不应有接缝、饰面层、浮浆和油垢,并避开蜂窝、麻面部位,必要时可用砂轮片清除杂物和磨平不平整处,并擦净残留粉尘。
回弹测试、数据计算及修正均与回弹法测试混凝土强度相同。
(四)操作的注意事项1.操作回弹仪时,回弹仪的轴线始终应与测试面垂直。
2.超声声时测量时,换能器与混凝土之间的良好耦合是十分必要的。
3.同批构件的条件是:混凝土强度等级相同;混凝土原材料、配合比、成型工艺、养护条件及龄期基本相同;构件种类相同;在施工阶段所处状态相同。
(五)超声声速值的测量与计算1.超声声时值的测量超声测点应布置在回弹测试的同一测区呢,在每个测区内的相对测试面上,应布置三个测点。
应保证换能器与混凝土耦合良好,且发射和接受换能器的轴线应在同宜直线上。
浇筑面超声测点图2-1-1超声测点布置2.声速值计算声速值按照下式计算:vltmtm式中:v-测区声速值(km/);l-超声测距(mm);(t1t2t3)3。

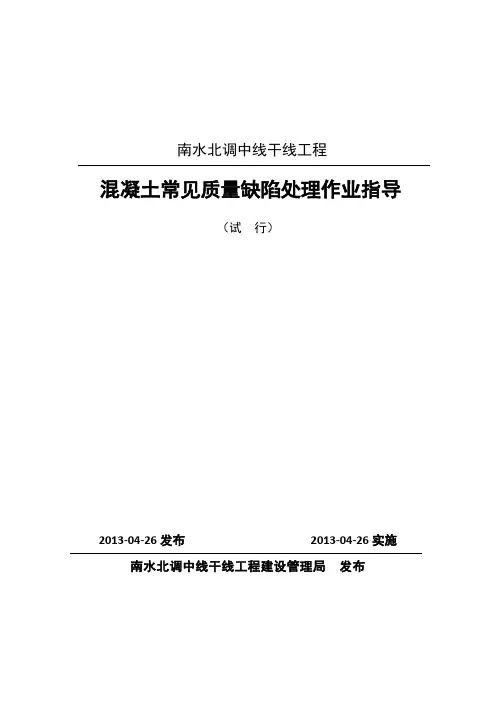

南水北调中线干线工程混凝土常见质量缺陷处理作业指导(试行)2013-04-26发布2013-04-26实施南水北调中线干线工程建设管理局发布前言为规范南水北调中线干线工程混凝土常见质量缺陷的处理,从源头上规范处理程序和作业行为,保证混凝土常见质量缺陷处理处于受控状态,特编制本作业指导。
本作业指导主要包括总则、混凝土质量缺陷处理流程、混凝土缺陷处理准备、混凝土常见质量缺陷处理等章节和附录。
本作业指导可为南水北调中线干线工程建设管理单位、监理单位和施工单位处理混凝土常见质量缺陷工作提供指导,施工单位可参照本作业指导编制具体的质量缺陷作业指导书。
在使用过程中,如有需要修改、补充之处,请将意见反馈南水北调中线干线工程建设管理局质量安全部。
本作业指导解释单位:南水北调中线干线工程建设管理局本作业指导主编单位:南水北调中线干线工程建设管理局华北水利水电学院本作业指导主要起草人:汪伦焰刘瑞源李舜才刘秋常汪强赵振通郭磊原慧敏刘杰郭晓娜鞠向楠孙海禄宋志伟李乐王伟吕玉峰目录1 总则 (1)1.1编制目的 (1)1.2适用范围 (1)1.3质量缺陷分类及处理 (1)1.4引用标准 (1)2 混凝土质量缺陷检查处理流程 (3)2.1检查、登记 (3)2.2报审、处理 (3)2.3验收、备案 (3)2.4检查处理流程 (4)2.5注意事项 (4)3 混凝土质量缺陷处理准备 (6)3.1人员准备 (6)3.2 材料及机具准备 (6)3.3技术准备 (6)4 混凝土常见质量缺陷处理 (8)4.1建筑物混凝土挂帘、错台 (8)4.2建筑物混凝土蜂窝、孔洞 (9)4.3建筑物混凝土麻面、气(水)泡 (10)4.4建筑物混凝土裂缝 (11)4.5止水偏离、破损 (14)4.6建筑物混凝土伸缩缝、结构缝渗水 (17)4.7建筑物混凝土施工缝、冷缝等渗水 (19)4.8渠道衬砌混凝土冻蚀、剥离 (20)4.9渠道衬砌混凝土裂缝 (22)附录A 混凝土质量缺陷处理验收照片 (24)附录B 混凝土质量缺陷检查处理相关表格 (35)附录C 混凝土质量缺陷处理材料及配合比 (46)_Toc3538942271 总则1.1编制目的为规范南水北调中线干线工程混凝土常见质量缺陷处理的作业程序和行为,保证混凝土常见质量缺陷处理处于受控状态,使各参建单位明晰混凝土常见质量缺陷处理程序和要求,特编写本作业指导。
一.目的
为进一步细化裂缝的现场检测工作,保证检测记录、检测报告更真实反映实际情况,提高检测结果的准确性,保证检测工作的有效、准确、顺利进行,制定此作业指导书。
二.依据
《混凝土结构工程施工质量验收规范》GB50204-2002
《超声法检测混凝土缺陷检测技术规程》CECS21:2000
三.抽样规则
对于结构及构件中的混凝土裂缝检测均为监理(建设)单位、施工单位等委托,检测部位均由委托方指定。
四.检测设备及辅助工具
裂缝测宽仪、非金属超声检测分析仪、钢卷尺。
五.设备要求
1.非金属超声检测分析仪应具有波形稳定、显示稳定的示波装置,
0.1μs;
2.裂缝测宽仪的最小示值宜为0.02mm;
3.钢卷尺分辨率为1mm。
六.检测方法
裂缝检测包括裂缝外观形态、分布特征的描述;裂缝宽度检测;裂缝深度检测。
检测前应首先通过沟通尽可能获取下列信息:
1)裂缝出现时间及已出现裂缝的数量和分布情况;
2)对混凝土结构应详细了解混凝土施工浇筑情况;
3)检测部位钢筋分布情况、结构构件中预留管道、金属预埋件等;
4)检测原因。
6.1裂缝外观形态、分布特征的描述
结合委托方提供的信息,初步查看裂缝的外观形态,手绘裂缝分布图,准确记录裂缝的条数、位置、长度和走向,宜记录并存储构件典型裂缝的影像资料。
6.2裂缝宽度
对委托方选定的裂缝采用裂缝测宽仪进行宽度检测,一条连续裂缝上宜布置2个以上裂缝宽度测位,对每个测位检测两个测点,每个测点重复检测三次,取平均值做为该点裂缝宽度值,精确至0.02mm 并在裂缝分布图中标注检测部位。
6.3裂缝深度
裂缝深度检测采用超声法,根据裂缝深度与被测构件厚度的关系以及可测试表面情况,可选择采用单面平测法、双面斜测法或钻孔对测法进行检测。
被测裂缝表面应清洁、平整,缝中不得有积水或泥浆等。
当结构的裂缝部位只有一个可测表面,裂缝的估计深度不大于500mm且比被测构件厚度至少小100mm以上时,可采用单面平测法。
要求在裂缝深度测试部位的两侧分别具有清洁、平整且无裂缝的可进行检测的混凝土面,裂缝两侧的可测试表面宽度分别不小于估计缝深,检测测试部位混凝土的声速、跨缝的声时并测量换能器的间距,计算测试部位处的裂缝深度。
单面平测法:
1.测量步骤
1.1将T和R换能器置于裂缝附近同一侧,以两个换能器内边缘间距(l')等于100、150、200mm……分别读取4个以上的声时值(ti),图1.1为“时-距”坐标图,用回归分析的方法求出声时与测距之间的回归直线方程:
lˊi = a + bt ;(1—1)
式中lˊi——第i点的R、T换能器内边缘间距(mm);
---第i点读取的声时值(μs);
t
i
a——“时-距”图中lˊ轴的截距或回归直线方程的常数项(mm);
b---回归系数即平测法声速v=b (km/s)。
图1.1 平测法“时-距”图
1.2 超声测距的修正
测点超声实际传播的距离应为 a l l i i +'= (1.2-1)
式中 l i ——第i 点的超声实际传播距离(mm);
1.3 跨缝的声时测量:
如图1.2所示,将T 、R 换能器分别置于以裂缝为对称的两侧,对应不同的'l 值分别测读声时值t 0i 。
图1.2 跨缝测试示意图
2 裂缝深度的计算
对应不同测距
l按(J.2-1)式分别计算裂缝深度J ci:
i
h=(J.2-1)
ci
式中J ci-——第i点计算的裂缝深度值(mm);
——跨缝平测时第i点的超声波实际传播距离(mm);
l
i
——第i点跨缝平测的声时值(μs);
t0
i
v ——裂缝区域的混凝土声速,可取用平测法声速或用其他方法获取的声速(km/s)
3裂缝深度的确定方法
3.1 计算J ci的最大偏差与判定取舍
1、在J ci中确定最大值J max和最小值J min
计算:最大绝对偏差△= J max-J min
最大相对偏差△(%)= (J max-J min)/ m×100%
m=(J max+J min)/2
各测点裂缝深度J ci的允许最大偏差为:
当m≤30mm时,允许最大绝对偏差△≤10mm;
当m为30~300mm 时,允许最大相对偏差△(%)≤30%;
当m≥300mm时,允许最大绝对偏差△≤90mm
2、若J ci不满足允许最大偏差的要求,在J max和J min二者中,将偏离m
J 较大的一个删除, m J =∑=n
i ci h n 1
1 (3.1-1) 式中 m J ——各测点裂缝深度计算值的平均值(mm );
n ——测点数。
删除J ci 后,重新计算剩余J ci 的最大偏差,直至满足允许最大偏差
的要求。
3、若删除J ci 后剩余总测点数少于2个,需要补充测点。
3.2 裂缝深度的确定
对满足最大允许偏差的测点裂缝深度按(J.3.2-1)式计算该点裂缝深度J c
J c =m hc =1
1m ci i h m =∑ (3.2-1) 式中 m hc ——各测点裂缝深度计算值的平均值(mm );
m ——满足最大允许偏差的测点数。
双面斜测法
测点布置如图J.1所示,将T 、R 换能器分别置于两测试表面对应测点1,2,3……的位置,图中第3、4、5条测线为通过被测裂缝断面的测线,其他测线未通过被测裂缝断面,读取相应声时值t i 、波幅值A i 及主频率f i 。
图1 裂缝双面斜测测点布置示意图
2 裂缝深度判定
将通过裂缝断面的测线的声参量与未通过被测裂缝断面的声参量进行比较,根据声参量是否发生突变以及波形是否发生畸变,可以判定通过裂缝断面的测线是否穿过裂缝,从而确定裂缝深度以及是否在所处断面内贯通。
在初步测得裂缝深度后,必要时可在裂缝断面区内加密测点进行测试,以更为准确地判断裂缝深度。
七.结果表示方法
裂缝检测结果以裂缝宽度单个检测点宽度平均值和所检部位裂缝深度值表示,必要时辅以图示标明所检部位。
八.其他注意事项
1.现场检测前应充分了解委托方意图及裂缝的相关信息。
2.裂缝所检部位必须在达到表面清洁,内部无泥浆等杂物。
3.现场检测应有保证检测人员操作安全的条件,非金属超声检测分析仪使用完毕后应及时清理黄油等杂物。
