土木工程材料6第六章工程石材,墙体材料和屋面材料.pptx
- 格式：pptx
- 大小：10.37 MB
- 文档页数：2
下载文档原格式
合集下载
《墙体与屋面材料》PPT课件
16
7.1.2 砌 块
砌块是用于砌筑工程的人造块材，砌块与砖的 主要区别是，砌块的长度大于365ｍｍ或宽度大于 240ｍｍ或高度大于115ｍｍ。工程中常用的砌块有： 水泥混凝土砌块、轻集料混凝土砌块、炉渣砌块、 粉煤灰砌块及其它硅酸盐砌块、水泥混凝土铺地砖 等。
（1）混凝土空心砌块 工程中常用的混凝土空心砌块尺寸一般为
15
烧结空心砖
（2）烧结空心砖 烧结空心砖是指孔洞率大于１５％，孔尺寸
大而孔数量少的砖。烧结空心砖的尺寸一般较 大，空洞通常平行于承压面，抗压强度较低。 依据抗压强度可划分为ＭＵ5.0、ＭＵ3.0和Ｍ Ｕ2.0三种强度等级。
根据空心砖（含空洞）的表观密度划分为800、 900、1100㎏/m3三个等级的空心砖。每个密度 级别根据外观质量、强度等级、尺寸偏差和物 理性能，又分为优等品（Ａ）、一等品（Ｂ） 与合格品（Ｃ）三个等级。
21
§7.2 屋 面 材 料
常用屋面材料有： 1、烧结类瓦材：粘土瓦、琉璃瓦。 2、水泥类瓦材：混凝土瓦、纤维增强水泥瓦、钢 丝网水泥大波瓦。 3、高分子类复合瓦材：玻璃钢波形瓦、塑料瓦楞 板、木质纤维波形瓦、玻璃纤维沥青瓦。 4、轻型复合板材：EPS轻型板、硬质聚氨酯夹心板
22
12
烧结砖技术要求
（5）烧结砖的耐久性 烧结砖的耐久性除了砖的泛霜和石灰爆裂 性外，还包括抗风化性能。砖的抗风化性 能用抗冻融试验或吸水率试验来衡量。标 准GBS101一2000规定，黑龙江、吉林、辽 宁、内蒙古、新疆等五省、区必须进行冻 融试验；其他地区，砖的吸水率满足表6— 4的，可不做冻融试验。
4
烧结砖技术要求
（1）尺寸允许偏差 烧结普通砖的尺寸允许偏差应符合表6-1的规
定（样本数为２０块）。
7.1.2 砌 块
砌块是用于砌筑工程的人造块材，砌块与砖的 主要区别是，砌块的长度大于365ｍｍ或宽度大于 240ｍｍ或高度大于115ｍｍ。工程中常用的砌块有： 水泥混凝土砌块、轻集料混凝土砌块、炉渣砌块、 粉煤灰砌块及其它硅酸盐砌块、水泥混凝土铺地砖 等。
（1）混凝土空心砌块 工程中常用的混凝土空心砌块尺寸一般为
15
烧结空心砖
（2）烧结空心砖 烧结空心砖是指孔洞率大于１５％，孔尺寸
大而孔数量少的砖。烧结空心砖的尺寸一般较 大，空洞通常平行于承压面，抗压强度较低。 依据抗压强度可划分为ＭＵ5.0、ＭＵ3.0和Ｍ Ｕ2.0三种强度等级。
根据空心砖（含空洞）的表观密度划分为800、 900、1100㎏/m3三个等级的空心砖。每个密度 级别根据外观质量、强度等级、尺寸偏差和物 理性能，又分为优等品（Ａ）、一等品（Ｂ） 与合格品（Ｃ）三个等级。
21
§7.2 屋 面 材 料
常用屋面材料有： 1、烧结类瓦材：粘土瓦、琉璃瓦。 2、水泥类瓦材：混凝土瓦、纤维增强水泥瓦、钢 丝网水泥大波瓦。 3、高分子类复合瓦材：玻璃钢波形瓦、塑料瓦楞 板、木质纤维波形瓦、玻璃纤维沥青瓦。 4、轻型复合板材：EPS轻型板、硬质聚氨酯夹心板
22
12
烧结砖技术要求
（5）烧结砖的耐久性 烧结砖的耐久性除了砖的泛霜和石灰爆裂 性外，还包括抗风化性能。砖的抗风化性 能用抗冻融试验或吸水率试验来衡量。标 准GBS101一2000规定，黑龙江、吉林、辽 宁、内蒙古、新疆等五省、区必须进行冻 融试验；其他地区，砖的吸水率满足表6— 4的，可不做冻融试验。
4
烧结砖技术要求
（1）尺寸允许偏差 烧结普通砖的尺寸允许偏差应符合表6-1的规
定（样本数为２０块）。
《土木工程材料》课件
水泥广泛应用于建筑物的基础、墙体、地板以及各种结构的修复和加固。
5. 骨料及其性质
1 骨料的种类
骨料可以是天然石合适的骨料。
2 骨料的性能
骨料应具有适当的粒径、强度和稳定性，以提供混凝土所需的力学性能和耐久性。
3 骨料的应用
骨料广泛应用于混凝土、路面和填充材料等土木工程中，起到增强和填充的作用。
6. 钢铁及其性质
钢材的特点
钢材具有强度高、延展性好、耐腐蚀等特点，适用 于土木工程中的承载结构。
钢筋混凝土
钢筋混凝土是由钢筋和混凝土组成的复合材料，结 合了钢材和混凝土的优点，在土木工程中被广泛使 用。
7. 木材作为建筑材料
路面类型
• 沥青路面 • 沥青混凝土路面 • 沥青透水路面
路面施工
路面施工包括铺设、压实和养 护等步骤，确保道路的平整度 和耐久性。
10. 土工材料及其功能
1 土工布
土工布具有过滤、分离和 保护的功能，在土木工程 中用于土壤改良、水工建 筑和环境工程等。
2 土工膜
土工膜具有隔水和隔沙的 功能，常见的材料有土工 膜和土工格栅。
2. 土木工程材料的分类
水泥和混凝土类
主要包括水泥、混凝土和砂浆，是土木工程中最常用的材料，用于建筑和基础结构。
钢铁类
主要包括钢材和钢筋混凝土，在土木工程中用于梁柱、桥梁和其他承载结构。
木材类
主要包括木材和木质纤维，用于土木工程中的建筑结构、家具和装饰。
3. 混凝土及其性质
混凝土的制作
混凝土是由水泥、沙子、石子和水等组成，通过搅 拌、浇筑和固化而成的人造材料。
混凝土的性能
混凝土具有强度高、耐久性好、隔热性能好等特点， 可以在土木工程中广泛应用。
土木工程材料课件ppt
土木工程材料
五、技术准标简介
2、土木工程材料的技术标准与规范
国家标准（GB）：指对全国范围的经济、技术及生产发展有重大意 义的标准。它是由国家标准主管部门委托有关部门起草，或有关部 委提出批报，经国家技术监督局会同各有关部委审批，并由国家技 术监督局发布。 GB标准为强制性国家标准，任何技术（产品）不 得低于此标准
KR 在0-1之间 耐水材料：KR ＞0.85
钢材、玻璃、沥青 KR =1黏土KR =0
要求：长期处于水中或潮湿环境中的重要结构 KR ＞0.85
用于受潮较轻或次要结构： KR ≥0.75
土木工程材料
5、材料的抗渗性
抗渗性是决定材料耐 久性的主要指标
定义：材料抵抗压力水渗透的性质 渗透系数一定厚度的材料，在一定水压力下，在 单位时间内透过单位面积的水量 影响因素： 孔隙率及孔隙特征
内孔隙的形态、大小、分布等结构状况。晶体粒子、玻璃体、 胶体及材料内孔隙的形态、大小、分布等不同，都影响材料 的性质。
（三）微观结构——指用电子显微镜及X射线等手段研究材料
内部质点在空间分布情况的结构层次。根据内部质点的分布 状态不同可分为晶体和非晶体。
土木工程材料
★ §2.2材料的基本物理性质
熟练掌握土木工程材料的基本物理性质
的含水率
土木工程材料
3、材料的吸湿性和吸水性
2）吸水性：材料在水中吸水的性质。 用吸水率表示吸水性：质量吸水率、体积吸水率 质量吸水率：材料吸水饱和时，吸收的水分质量占材料干燥时 质量的百分率： m m
Wm
b
g
mg
*100%
体积吸水率：材料吸水饱和时，吸收的水分体积占材料干燥 时体积的百分率：
②测定：除钢材、玻璃等少数材料外，绝大多数材料都有孔 隙，一般进行磨细，干燥后用李氏瓶测其体积（砖、石 材）；另外，用排液置换法测量卵石等致密材料近似密度。 ③特点：不变值

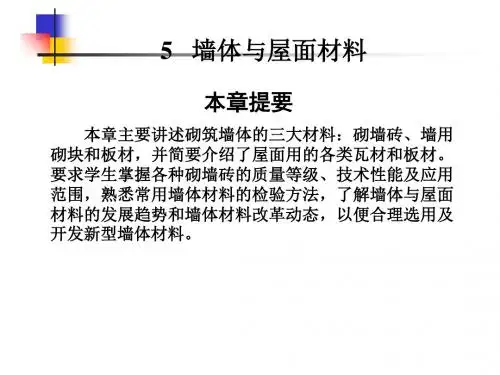

墙体与屋面材料专项培训PPT(73张)[001]
![墙体与屋面材料专项培训PPT(73张)[001]](https://img.taocdn.com/s1/m/eac0810fa32d7375a517801f.png)
图5.1 砖的尺寸及各部分名称
表5.1 烧结普通砖的质量等级划分(GB/T 5101—1998)
表5.2 烧结普通砖的强度等级(MPa)(GB/T 5101—1998)
抗压强度平均 强度等级
值≥
变异系数δ≤0.21 强度标准值fk≥
变异系数δ＞0.21 单块最小抗压强度
值fmin≥
MU30
30.0
(1) 烧结多孔砖的外形为直角六面体，如图5.2，
290，240，190，180(mm) 175，140，115，90(mm) 烧结多孔砖砌筑时孔洞应垂直于承压面。砖 的尺寸偏差应符合表5.5的要求。
(2) 烧结多孔砖的外观质量应符合表5.6的规定。
(3) 孔形孔洞率及孔洞排列应符合表5.7的规定。
按照生产工艺分为烧结砖和非烧结砖。烧结 砖是经焙烧而制成的砖，常结合主要原料命名， 如烧结页岩砖、烧结煤矸石砖等；非烧结砖是通 过非烧结工艺制成的，如碳化砖、蒸养砖等。
5.1.1 烧结普通砖
5.1.1.1 烧结普通砖的定义及分类 烧结普通砖是以粘土、页岩、煤矸石、粉煤
灰为主要原料，经焙烧而成的普通砖。 按主要原料分为烧结粘土砖(符号为N)、烧
等级
优等品 一等品 合格品
强度等级
大面抗压强度(MPa)
五块平均 单块最小
值≥
值≥
条面抗压强度(MPa）
五块平均 单块最小
值≥
值≥
5.0
5.0
3.7
3.4
3.3
3.0
3.0
2.2
2.2
1.4
2.0
2.0
1.4
1.6
0.9
5.1.3 蒸压（养）砖
蒸压(养)砖是以含钙材料(石灰、电石渣等)和 含硅材料(砂子、粉煤灰、煤矸石、灰渣、炉渣等) 与水拌和，经压制成型，在自然条件下或人工热 合成条件下(常压或高压蒸汽养护)反应生成以水 化硅酸钙、水化铝酸钙为主要胶结料的硅酸盐建 筑制品。
土木工程材料(全套)精品PPT课件
2002年水泥产量的大幅度增长与我国 持续快速稳定增长的宏观经济形势密切
相关。今年我国经济增长速度将达到
8％，GDP将突破10万亿元大关。建筑材料 工业在国民经济建设中意义重大
2.必须恰当选择和合理使用原材料 材料质量的优劣，配制是否合理，选用 是否恰当直接影响建筑工程质量
3.发展绿色建材
四.建筑材料课程的作用、任务和学习方法 1.作用
2. 金属材料以元素含量来表示。
3. 化学组成决定着材料的化学性质，影 响其物理性质和力学性质。
1.2 矿物组成
材料中的元素和化合物以特定的矿 物形式存在并决定着材料的许多重要 性质。
矿物组成是无机非金属材料中化合 物存在的基本形式。
1.3 相组成
材料中结构相近性质相同的均匀部分。
2. 材料的结构与构造 2.1 宏观结构（构造） 材料的宏观结构是指用肉眼和放大镜 能够分辨的粗大组织。其尺寸约为毫 米级大小，以及更大尺寸的构造情况。 宏观构造，按孔隙尺寸可以分为：
土木工程材料的基本性质，是指材料 处于不同的使用条件和使用环境时，通 常必须考虑的最基本的、共有的性质。 因为土木建筑材料所处建（构）筑物的 部位不同、使用环境不同、人们对材料 的使用功能要求不同，所起的作用就不 同，要求的性质也就有所不同。
第一节 材料的组成与结构
1. 材料的组成 1.1 化学组成 无机非金属建筑材料的化学组成以各 种氧化物含量来表示。
土木工程材料
Civil engineering materials
绪论
一.建筑材料的分类 用于土建工程的材料总称为建筑材料或土木工
程材料。 1.按化学成分分类： 1.1 无机材料：金属材料：
黑色金属材料——钢、铁 有色金属材料——铝、铜、 合金 非金属材料：天然石材——大理石、花岗石 陶瓷和玻璃——砖、瓦、卫生陶瓷、 玻璃
6第六章工程石材,墙体材料和屋面材料.pptx
第六章 工程石材、墙体材料和屋面材料 巨石阵
第六章 工程石材、墙体材料和屋面材料 秦长城
箭扣长城位于京郊 怀柔县西北八道河乡 境内，距怀柔县城约 30公里，山势非常富 于变化，险峰断崖之 上的长城也显得更加 雄奇险要。箭扣长城 因整段长城蜿蜒呈W 状，形如满弓扣箭而 得名。箭扣长城是明 代万里长城最著名的 险段之一，是近年来 各种长城画册中上镜 率最高的一段，向来 是长城摄影的热点。
第六章 工程石材、墙体材料和屋面材料 赵州桥
圆明园坐落在北
京西郊海淀区，与颐 和园紧相毗邻。它始 建于康熙46年 （1709年），由圆明 园、长春园、万春园 三园组成。有园林风 景百余处，建筑面积 逾16万平方米，是清 朝帝王在150余年间 创建和经营的一座大 型皇家宫苑。圆明园 于咸丰十年，即1860 年10月，遭到英法联 军的洗劫和焚毁，成 为中国近代史上的一 页屈辱史。
第六章 工程石材、墙体材料和屋面材料 圆明园大水法遗址
第六章 工程石材、墙体材料和屋面材料
石材的生产制备工艺：
矿体岩石
露天/地下开采
毛石
石材
料石
板材
粉体
抛光
整形修边 下脚料
第一节 工程石材
石材是指从天然岩石中开采未经加工或经加工 制成块状、板状或特定形状的石材的总称。
石材的优点是：抗压强度高，耐久性、耐磨性、 装饰性好，资源丰富；缺点是：表观密度大，脆性 大，开采加工费用高。目前，在结构应用方面，石 材逐步被混凝土所取代；在装饰应用方面，石材仍 在继续发展，同时也正被其他更适宜的装饰材料所 逐步取代。利用岩石还可生产岩棉(rock wool)、 铸石(cast stone)等建材产品。
第六章 工程石材、墙体材料和屋面材料
《土木工程材料》PPT课件 (2)
烧结普通砖试样
非烧结砖叠合示意
压力试验机
Civil Engineering Materials
6.1.1 烧结砖
强度等级
MU30 MU25 MU20 MU15 MU10
f
1 10 10 i1
fi
S
1 10 9 i1
fi f
2
烧结普通砖的强度等级
抗压强度平均值≥ （MPa）
变异系数≤0.21
6.1.1 烧结砖
（1）烧结多孔砖和烧结空心砖的技术性能要求 ① 外观尺寸及允许偏差
国家标准《烧结多孔砖》（GB13544—2000）和《烧结空
心砖》（GB13545—2003），分别对烧结多孔砖的外观尺寸和
烧结空心砖的外观尺寸有明确规定。
烧结多孔砖尺寸允许偏差
表 6-7
公称尺寸 (mm)
优等品
样本平均 偏差
表 6-8
合格品
样本平均 偏差
样本 极差
±3.5
≤8.0
分类依据
砖的种类
表 6-1
生产工艺 所用原材料
孔洞率
烧结砖
烧结黏土砖（N）、烧结页岩砖（Y）、烧结 煤矸石砖（M）、烧结粉煤灰砖（F）
非烧结砖
压制砖、蒸养砖、蒸压砖
黏土砖、页岩砖、煤矸石砖、粉煤灰砖、灰砂砖
实心砖
无孔洞或孔洞率≤15%的砖
多孔砖
孔洞尺寸小、数量多、孔洞率≥15%的砖
空心砖
孔洞尺寸大、数量少、孔洞率≥40%的砖
Civil Engineering Materials
6.1.1 烧结砖 1．烧结普通砖 以黏土、页岩、粉煤灰、煤矸石等为主要原料，经配料、成
型、焙烧等工艺而制成的实心砖称为烧结普通砖。 黏土烧结普通砖有红砖和青砖之分。
非烧结砖叠合示意
压力试验机
Civil Engineering Materials
6.1.1 烧结砖
强度等级
MU30 MU25 MU20 MU15 MU10
f
1 10 10 i1
fi
S
1 10 9 i1
fi f
2
烧结普通砖的强度等级
抗压强度平均值≥ （MPa）
变异系数≤0.21
6.1.1 烧结砖
（1）烧结多孔砖和烧结空心砖的技术性能要求 ① 外观尺寸及允许偏差
国家标准《烧结多孔砖》（GB13544—2000）和《烧结空
心砖》（GB13545—2003），分别对烧结多孔砖的外观尺寸和
烧结空心砖的外观尺寸有明确规定。
烧结多孔砖尺寸允许偏差
表 6-7
公称尺寸 (mm)
优等品
样本平均 偏差
表 6-8
合格品
样本平均 偏差
样本 极差
±3.5
≤8.0
分类依据
砖的种类
表 6-1
生产工艺 所用原材料
孔洞率
烧结砖
烧结黏土砖（N）、烧结页岩砖（Y）、烧结 煤矸石砖（M）、烧结粉煤灰砖（F）
非烧结砖
压制砖、蒸养砖、蒸压砖
黏土砖、页岩砖、煤矸石砖、粉煤灰砖、灰砂砖
实心砖
无孔洞或孔洞率≤15%的砖
多孔砖
孔洞尺寸小、数量多、孔洞率≥15%的砖
空心砖
孔洞尺寸大、数量少、孔洞率≥40%的砖
Civil Engineering Materials
6.1.1 烧结砖 1．烧结普通砖 以黏土、页岩、粉煤灰、煤矸石等为主要原料，经配料、成
型、焙烧等工艺而制成的实心砖称为烧结普通砖。 黏土烧结普通砖有红砖和青砖之分。

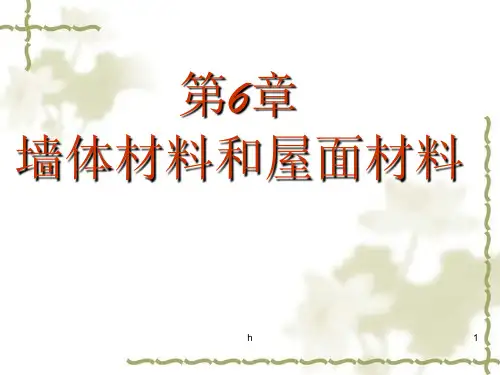

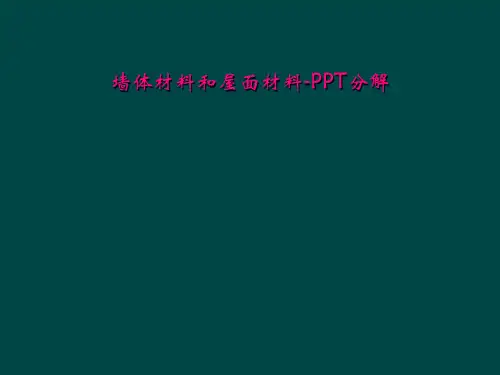

墙体材料和屋面材料-PPT分解
长度≯365mm ,宽度≯240mm,高度≯115mm 常用：240×115×53mm 。 40×20×11—34×17×5cm
（旧砖是新砖的2-6倍体积）
晋商精神——诚信大于天，和谐
40×20×11—34×17×5cm （旧砖是新砖的2-6倍体积）
分类（p146)： • 砌墙砖按孔洞率分——实心砖（＜25%）、多孔砖（≥25%）、空心砖（≥40%）。 • 按生产工艺可分为——烧结砖、蒸养（压）砖、免烧（蒸）砖、碳化砖 • 按原材料分——粘土砖、页岩砖、灰砂砖、煤矸石砖、粉煤灰砖、煤渣砖等
3.板材(p161) 用于墙体的建筑板材。
➢包括薄板、条板、新型复合墙板等。 ➢常用墙用板材：石膏空心条板、纸面石膏板、金属面硬质聚氨酯夹芯板、玻璃纤维增强水泥板和钢丝 网架水泥聚苯乙烯夹芯板等
主要有纸面石膏板、空心石膏条板、纤维石膏板、石膏砌块和装饰石膏制品等。 石膏空心条板
纸面石膏板 主要有纸面石膏板、空心石膏条板、纤维石膏板、石膏砌块和装饰石膏制品等。
GB/T19631－2005《玻璃纤维增强水泥轻质多孔隔墙条板》 JC/T169－2005 《建筑隔墙用轻质条板》
GB/T23451-2009 建筑用轻质隔墙条板
GB/T23450-2009 建筑隔墙用保温条板
GB15762－2008 《蒸压加气混凝土板》
4 、 应用技术
GB50574-2010 《墙体材料应用统一技术规范》 GB50300-2001 《建筑工程施工质量验收统一标准》 GB50003-2011 《砌体结构设计规范》 GB50203-2011 《砌体结构工程施工质量验收规范》 JGJ137—2001 《多孔砖砌体结构技术规范》 CECS256:2009《蒸压粉煤灰砖建筑技术规范》 JGJ/T14 -2004 《混凝土小型空心砌块建筑技术规程》 JGJ/T 17—2008 《蒸压加气混凝土建筑应用技术规程》 JGJ/T157-2008《建筑轻质条板隔墙技术规程》
（旧砖是新砖的2-6倍体积）
晋商精神——诚信大于天，和谐
40×20×11—34×17×5cm （旧砖是新砖的2-6倍体积）
分类（p146)： • 砌墙砖按孔洞率分——实心砖（＜25%）、多孔砖（≥25%）、空心砖（≥40%）。 • 按生产工艺可分为——烧结砖、蒸养（压）砖、免烧（蒸）砖、碳化砖 • 按原材料分——粘土砖、页岩砖、灰砂砖、煤矸石砖、粉煤灰砖、煤渣砖等
3.板材(p161) 用于墙体的建筑板材。
➢包括薄板、条板、新型复合墙板等。 ➢常用墙用板材：石膏空心条板、纸面石膏板、金属面硬质聚氨酯夹芯板、玻璃纤维增强水泥板和钢丝 网架水泥聚苯乙烯夹芯板等
主要有纸面石膏板、空心石膏条板、纤维石膏板、石膏砌块和装饰石膏制品等。 石膏空心条板
纸面石膏板 主要有纸面石膏板、空心石膏条板、纤维石膏板、石膏砌块和装饰石膏制品等。
GB/T19631－2005《玻璃纤维增强水泥轻质多孔隔墙条板》 JC/T169－2005 《建筑隔墙用轻质条板》
GB/T23451-2009 建筑用轻质隔墙条板
GB/T23450-2009 建筑隔墙用保温条板
GB15762－2008 《蒸压加气混凝土板》
4 、 应用技术
GB50574-2010 《墙体材料应用统一技术规范》 GB50300-2001 《建筑工程施工质量验收统一标准》 GB50003-2011 《砌体结构设计规范》 GB50203-2011 《砌体结构工程施工质量验收规范》 JGJ137—2001 《多孔砖砌体结构技术规范》 CECS256:2009《蒸压粉煤灰砖建筑技术规范》 JGJ/T14 -2004 《混凝土小型空心砌块建筑技术规程》 JGJ/T 17—2008 《蒸压加气混凝土建筑应用技术规程》 JGJ/T157-2008《建筑轻质条板隔墙技术规程》
《墙体及屋面材料》PPT课件
率 ✓减轻建筑物自重，加高建筑层数，降低造价。
h
13
非承重水平孔烧结空心砖的孔数少，
孔径大，孔洞率高(≥40％)，其表观
密度为800～1100kg/m3，这种空心砖
具有良好的热绝缘性能，在多层建筑
中用于隔断或框架结构的非承重填充
墙，在与砂浆的结合面上应设有增加
结合力的深度1mm以上的凹线槽．使用
时孔洞平行于承压面h。
❖ 当砖坯在氧化气氛中烧成出窑，则制得红砖。若砖坯在氧
化气氛中烧成后，再经浇水闷窑，使窑内形成还原气氛，
促使砖内的红色高价氧化铁(Fe203)还原成青灰色的低价氧 化铁(FeO)，即制得青砖。青砖的强度比红砖高，耐久性
强，但价格较贵。
h
7
技术性质
按标准《烧结普通砖》（GB5101—2003)规定。抗风化 性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆 裂等分为优等品(A)和合格品(C)两个产品等级。各等级砖 的具体技术要求如下；h源自19三、蒸压(养)砖
❖ 蒸压(养)砖是一种硅酸盐制品，它以石灰及硅质原 料为主，在水热合成条件下产生强度，其内部的胶 凝物质基本上是水化硅酸盐类矿物。
❖ 原料：石灰、天然砂、粉煤灰、煤矸石、炉渣；
h
11
二、非烧结砖 ❖没有经过高温烧结的砖称为非烧结砖，如蒸
养砖、免烧免蒸砖、碳化砖。
❖目前土木工程中应用较多的是蒸养砖，它是 以石灰、电石废渣等钙质材料和砂、粉煤灰、 炉渣等硅质材料经挤压成型，在常压或高压 下蒸养而制成的砖。其主要品种有灰砂砖、 粉煤灰砖、炉渣砖。
h
12
烧结空心砖
粘土实心砖
14
h
15
烧结多孔砖
以粘土、页岩、煤矸石、粉煤灰 为主要原料，经焙烧而成主要用 于承重部位的多孔砖。
《墙体与屋面材》PPT课件_OK
10
（5）烧结普通砖的技术要求：
根据规范（GB5101-2003）规定，烧结普通
砖的技术要求主要包括外观指标、强 度性能和耐久性能三方面的内容；
根据不同的技术要求，把砖分为:
优等品（A）、一等品（B）和合格品（C）；
a) 外观指标：尺寸偏差、弯曲程度、缺棱掉角 和裂纹等。各种产品的外观质量应满足规
值 fk , 查P114表7.2判断强度等级
6）若变异系数 >0.21，则根据强度的平均
值
f
以及单块砖样的最小抗压强度值
f m in
查表7.2判断强度等级；
16
表表2-62—3 烧结普通砖强度等级划分规定（MPa）
强度等级 ＭＵ30
抗压强度
平均值 f
30.0
变异系数 δ≦0.21
变异系数 δ＞0.21
下）硬化并保持和发展其强度的胶凝材料，如 石灰、石膏、水玻璃和菱苦水； （2）水硬性胶凝材料：既能在空气中（干燥条件 下）硬化，又能在水中继续硬化并保持和发展 其强度的胶凝材料，如水泥；
33
2.2.1 建筑石膏
❖ 石膏胶凝材料是一种理想的高效节能材料－－ 重点发展的新型材料；
❖ 具有质轻、强度较高、绝热、防火、质地 细腻美观－优良的装饰材料；
18
✓抗风化能力：指砖在干湿变化、温度变化、 冻融变化等气候条件作用下抵抗破坏的能力；
✓泛霜：也称起霜，是砖在使用过程中的盐析 现象，砖内过量的可溶盐受潮吸水而溶解，随 水分蒸发而沉积在砖的表面，形成白色粉末 附着物，影响建筑物的美观。
✓石灰爆裂：石灰爆裂是指砖坯中夹杂有石灰 石，焙烧后转变成生石灰，砖吸水后，由于石 灰逐渐熟化而膨胀产生的爆裂现象。
物为基本组分的一类胶凝材料，如沥青、树脂和橡胶等；
（5）烧结普通砖的技术要求：
根据规范（GB5101-2003）规定，烧结普通
砖的技术要求主要包括外观指标、强 度性能和耐久性能三方面的内容；
根据不同的技术要求，把砖分为:
优等品（A）、一等品（B）和合格品（C）；
a) 外观指标：尺寸偏差、弯曲程度、缺棱掉角 和裂纹等。各种产品的外观质量应满足规
值 fk , 查P114表7.2判断强度等级
6）若变异系数 >0.21，则根据强度的平均
值
f
以及单块砖样的最小抗压强度值
f m in
查表7.2判断强度等级；
16
表表2-62—3 烧结普通砖强度等级划分规定（MPa）
强度等级 ＭＵ30
抗压强度
平均值 f
30.0
变异系数 δ≦0.21
变异系数 δ＞0.21
下）硬化并保持和发展其强度的胶凝材料，如 石灰、石膏、水玻璃和菱苦水； （2）水硬性胶凝材料：既能在空气中（干燥条件 下）硬化，又能在水中继续硬化并保持和发展 其强度的胶凝材料，如水泥；
33
2.2.1 建筑石膏
❖ 石膏胶凝材料是一种理想的高效节能材料－－ 重点发展的新型材料；
❖ 具有质轻、强度较高、绝热、防火、质地 细腻美观－优良的装饰材料；
18
✓抗风化能力：指砖在干湿变化、温度变化、 冻融变化等气候条件作用下抵抗破坏的能力；
✓泛霜：也称起霜，是砖在使用过程中的盐析 现象，砖内过量的可溶盐受潮吸水而溶解，随 水分蒸发而沉积在砖的表面，形成白色粉末 附着物，影响建筑物的美观。
✓石灰爆裂：石灰爆裂是指砖坯中夹杂有石灰 石，焙烧后转变成生石灰，砖吸水后，由于石 灰逐渐熟化而膨胀产生的爆裂现象。
物为基本组分的一类胶凝材料，如沥青、树脂和橡胶等；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

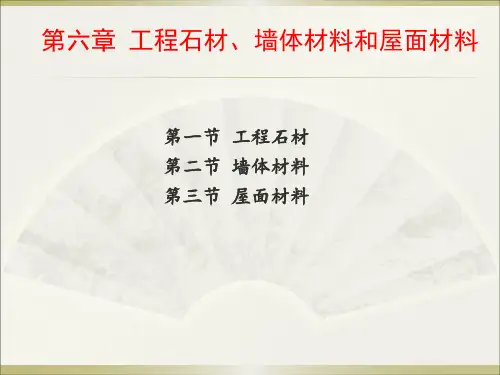

第六章 工程石材、墙体材料和屋面材料
第一节 工程石材 第二节 墙体材料 第三节 屋面材料
第六章 工程石材、墙体材料和屋面材料
第一节 工程石材(stone)
一、概述 二、岩石的基本知识 三、岩石的技术性质 四、常用石材 五、石材的应用与防护
一、概述
第一节 工程石材
石材是使用历史最悠久的建筑材料之一。 最古老的石砌建筑是公元前2750年建于撒哈拉 的金字塔，我国著名的古代石材建筑是河北的 赵洲桥。
第一节 工程石材
赵州桥
石材的生产制备工艺：
第一节 工程石材
矿体岩石
露天/地下开采
毛石
石材
料石
板材
粉体
抛光
整形修边 下脚料
第一节 工程石材
定义：石材是指从天然岩石中开采未经加工或经加 工制成块状、板状或特定形状的石材的总称。 优点：抗压强度高，耐久性、耐磨性、装饰性好， 资源丰富； 缺点：表观密度大，脆性大，开采加工费用高。 应用：结构应用方面；装饰应用方面；生产岩棉、 铸石等建材产品。
第一节 工程石材
箭扣长城
宁波宁海许家山村，
是一个有着２００多年历 史的山村。在村边地头， 有为数可观的青灰色安山 岩质石材，地方上俗称“铜 板石”。这里是浙东最完整、 最特别的石屋古村，仅石 头屋就有200幢之多。许 家山村的石屋高大宽敞， 一般有两层，内部采用传 统建筑抬架式筑法，大块 的石头做了房基，次之做 门楣、窗楣，更小则密密 排列组成石墙。只有在梁 柱和门窗等处使用了少量 木材。石屋随着地势起伏 灵活布置，从东往西一排 接一排渐次升高，每两排 石屋之间自然形成南北走 向的巷道。
第一节 工程石材
胡夫金字塔
巨石阵 （Stonehenge）坐落 在英国伦敦西南100 多公里的索尔兹伯里 平原上，建于公元前 2300年左右（距今 4300年）。巨石阵占 地大约11公顷，主要 是由许多整块的蓝砂 岩组成，每块约重50 吨。这些石柱排成圆 形，最高的石柱高达 10米，不少横架在两 根竖直的石柱上。人 们猜测，这很可能是 远古人类为观测天象 而建造的。专家们认 为，架置石块横梁很 可能用的是“土屯 法”。
第一节 工程石材
岩石构造：岩石中不同矿物集合体之间的排列方式 和充填方式。 a.块状构造（均一构造）：整体性好、耐久性高， 制取大型石材。花岗岩、闪长岩、大理岩。 b.层片状构造：沉积岩特征，砂岩、页岩、片麻岩 等 c.斑状、杏仁状及结核状构造：斑状（斑岩）、杏 仁状（方解石、蛋白石）及结核状构造。岩石整体 均匀性差。 d.气孔状构造：火山碎屑岩、喷出岩的主要构造形 式。
开罗西南十公里处的吉 萨区（Giza）有三座很大的 金字塔，分别是胡夫金字塔、 哈夫拉金字塔和孟考拉金字塔， 一般统称为大金字塔（The Great Pyramids）。其中以胡 夫金字塔最为著名，是吉萨金 字塔中规模最大、建筑水平最 高、保存最完好的一座，大约 建于公元前2570年，是法老 胡夫给自己建造的寝陵。胡夫 金字塔原高146.59米，四周 底边原长230米。数千年以来 它一直是地球上最高的建筑物。 它是用230万块磨光的石灰石 砌成，平均每块岩石重量约 2.5吨，建造时曾用了十万名 民夫，花费20年时间。建造 时，先在金字塔的侧面建造斜 坡道，再随石阶愈高，而往上 建斜坡道。也在斜坡道上埋人 圆木，以减少撬的阻力。
第一节 工程石材
橄榄石
正长石
石英晶体
方解石
第一节 工程石材
2. 岩石的分类
根据地质形成条件，岩石分为：岩浆岩、沉积岩、 变质岩。地表岩石分布情况：沉积岩占75%，岩浆 岩和变质岩占25%。
（1）岩浆岩 又称火成岩，由地壳内部熔融岩浆上升冷却而
成，占地壳总量的89%。 根据岩浆冷却条件，分为：深成岩（如花岗石、
第一节 工程石材
许家山石屋建筑群
赵州桥（又称安
济桥）位于河北省赵 县境内，建于隋开皇 年间（公元595－ 605年），距今已有 近1400年历史，它不 仅是我国而且也是世 界上现存最早、保存 最完整的巨大石拱桥， 特别是拱上加拱的“ 敞肩拱”的运用，更 为世界桥梁史上的首 创。 1991年，赵州 桥被美国土木工程师 学会选定为世界第十 二处“国际土木工程 历史古迹”，是目前 国内唯一一处。
第一节 工程石材
巨石阵
第一节 工程石材
秦长城
箭扣长城位于京郊 怀柔县西北八道河乡 境内，距怀柔县城约 30公里，山势非常富 于变化，险峰断崖之 上的长城也显得更加 雄奇险要。箭扣长城 因整段长城蜿蜒呈W 状，形如满弓扣箭而 得名。箭扣长城是明 代万里长城最著名的 险段之一，是近年来 各种长城画册中上镜 率最高的一段，向来 是长城摄影的热点。
第一节 工程石材
（3）变质岩 a.正变质岩：由岩浆岩形成的变质岩，性能变
差。如花岗岩变质成片麻岩。 b. 副变质岩：由沉积岩形成的变质岩，性能变
好。如石灰岩、白云岩变质成大理岩，砂岩变质成石的结构与构造
岩石结构：矿物的结晶程度、颗粒大小、形态及组 合方式的特征。 （1）结晶程度：全结晶、半结晶及玻璃体结构。 （2）矿物颗粒大小：显晶质（矿物晶体颗粒较粗， 用肉眼或放大镜识别）及隐晶质（矿物颗粒细小肉 眼不能识别）结构。 （3）矿物颗粒相对大小：等粒、不等粒、斑状、似 斑状。
正长岩、闪长岩）、喷出岩（如玄武岩、安山岩、 辉绿岩）、火山岩（如火山灰、浮石、火山凝灰 岩）。
第一节 工程石材
（2）沉积岩 又称水成岩，由地表岩石经风化后沉积再造
而成。 根据成因和物质成分，分为：机械沉积岩
（如页岩、砂岩、砾岩）、化学沉积岩（如石膏、 菱镁石、白云岩）、生物沉积岩（如石灰岩、白 垩、硅藻土）。
二、岩石的基本知识 1. 岩石的组成
第一节 工程石材
一种矿物
单成岩 石灰岩
多种矿物
复成岩 花岗岩
第一节 工程石材
造岩矿物：构成岩石的矿物。 岩石的主要造岩矿物有： （1）石英（结晶状SiO2） （2）长石（结晶的铝硅酸盐） （3）云母（片状铝硅酸盐） （4）暗色矿物——角闪石、辉石、橄榄石（结晶的 铁镁硅酸盐） （5）方解石（结晶状CaCO3） （6）白云石（结晶的碳酸钙镁复盐）等。
第一节 工程石材 第二节 墙体材料 第三节 屋面材料
第六章 工程石材、墙体材料和屋面材料
第一节 工程石材(stone)
一、概述 二、岩石的基本知识 三、岩石的技术性质 四、常用石材 五、石材的应用与防护
一、概述
第一节 工程石材
石材是使用历史最悠久的建筑材料之一。 最古老的石砌建筑是公元前2750年建于撒哈拉 的金字塔，我国著名的古代石材建筑是河北的 赵洲桥。
第一节 工程石材
赵州桥
石材的生产制备工艺：
第一节 工程石材
矿体岩石
露天/地下开采
毛石
石材
料石
板材
粉体
抛光
整形修边 下脚料
第一节 工程石材
定义：石材是指从天然岩石中开采未经加工或经加 工制成块状、板状或特定形状的石材的总称。 优点：抗压强度高，耐久性、耐磨性、装饰性好， 资源丰富； 缺点：表观密度大，脆性大，开采加工费用高。 应用：结构应用方面；装饰应用方面；生产岩棉、 铸石等建材产品。
第一节 工程石材
箭扣长城
宁波宁海许家山村，
是一个有着２００多年历 史的山村。在村边地头， 有为数可观的青灰色安山 岩质石材，地方上俗称“铜 板石”。这里是浙东最完整、 最特别的石屋古村，仅石 头屋就有200幢之多。许 家山村的石屋高大宽敞， 一般有两层，内部采用传 统建筑抬架式筑法，大块 的石头做了房基，次之做 门楣、窗楣，更小则密密 排列组成石墙。只有在梁 柱和门窗等处使用了少量 木材。石屋随着地势起伏 灵活布置，从东往西一排 接一排渐次升高，每两排 石屋之间自然形成南北走 向的巷道。
第一节 工程石材
胡夫金字塔
巨石阵 （Stonehenge）坐落 在英国伦敦西南100 多公里的索尔兹伯里 平原上，建于公元前 2300年左右（距今 4300年）。巨石阵占 地大约11公顷，主要 是由许多整块的蓝砂 岩组成，每块约重50 吨。这些石柱排成圆 形，最高的石柱高达 10米，不少横架在两 根竖直的石柱上。人 们猜测，这很可能是 远古人类为观测天象 而建造的。专家们认 为，架置石块横梁很 可能用的是“土屯 法”。
第一节 工程石材
岩石构造：岩石中不同矿物集合体之间的排列方式 和充填方式。 a.块状构造（均一构造）：整体性好、耐久性高， 制取大型石材。花岗岩、闪长岩、大理岩。 b.层片状构造：沉积岩特征，砂岩、页岩、片麻岩 等 c.斑状、杏仁状及结核状构造：斑状（斑岩）、杏 仁状（方解石、蛋白石）及结核状构造。岩石整体 均匀性差。 d.气孔状构造：火山碎屑岩、喷出岩的主要构造形 式。
开罗西南十公里处的吉 萨区（Giza）有三座很大的 金字塔，分别是胡夫金字塔、 哈夫拉金字塔和孟考拉金字塔， 一般统称为大金字塔（The Great Pyramids）。其中以胡 夫金字塔最为著名，是吉萨金 字塔中规模最大、建筑水平最 高、保存最完好的一座，大约 建于公元前2570年，是法老 胡夫给自己建造的寝陵。胡夫 金字塔原高146.59米，四周 底边原长230米。数千年以来 它一直是地球上最高的建筑物。 它是用230万块磨光的石灰石 砌成，平均每块岩石重量约 2.5吨，建造时曾用了十万名 民夫，花费20年时间。建造 时，先在金字塔的侧面建造斜 坡道，再随石阶愈高，而往上 建斜坡道。也在斜坡道上埋人 圆木，以减少撬的阻力。
第一节 工程石材
橄榄石
正长石
石英晶体
方解石
第一节 工程石材
2. 岩石的分类
根据地质形成条件，岩石分为：岩浆岩、沉积岩、 变质岩。地表岩石分布情况：沉积岩占75%，岩浆 岩和变质岩占25%。
（1）岩浆岩 又称火成岩，由地壳内部熔融岩浆上升冷却而
成，占地壳总量的89%。 根据岩浆冷却条件，分为：深成岩（如花岗石、
第一节 工程石材
许家山石屋建筑群
赵州桥（又称安
济桥）位于河北省赵 县境内，建于隋开皇 年间（公元595－ 605年），距今已有 近1400年历史，它不 仅是我国而且也是世 界上现存最早、保存 最完整的巨大石拱桥， 特别是拱上加拱的“ 敞肩拱”的运用，更 为世界桥梁史上的首 创。 1991年，赵州 桥被美国土木工程师 学会选定为世界第十 二处“国际土木工程 历史古迹”，是目前 国内唯一一处。
第一节 工程石材
巨石阵
第一节 工程石材
秦长城
箭扣长城位于京郊 怀柔县西北八道河乡 境内，距怀柔县城约 30公里，山势非常富 于变化，险峰断崖之 上的长城也显得更加 雄奇险要。箭扣长城 因整段长城蜿蜒呈W 状，形如满弓扣箭而 得名。箭扣长城是明 代万里长城最著名的 险段之一，是近年来 各种长城画册中上镜 率最高的一段，向来 是长城摄影的热点。
第一节 工程石材
（3）变质岩 a.正变质岩：由岩浆岩形成的变质岩，性能变
差。如花岗岩变质成片麻岩。 b. 副变质岩：由沉积岩形成的变质岩，性能变
好。如石灰岩、白云岩变质成大理岩，砂岩变质成石的结构与构造
岩石结构：矿物的结晶程度、颗粒大小、形态及组 合方式的特征。 （1）结晶程度：全结晶、半结晶及玻璃体结构。 （2）矿物颗粒大小：显晶质（矿物晶体颗粒较粗， 用肉眼或放大镜识别）及隐晶质（矿物颗粒细小肉 眼不能识别）结构。 （3）矿物颗粒相对大小：等粒、不等粒、斑状、似 斑状。
正长岩、闪长岩）、喷出岩（如玄武岩、安山岩、 辉绿岩）、火山岩（如火山灰、浮石、火山凝灰 岩）。
第一节 工程石材
（2）沉积岩 又称水成岩，由地表岩石经风化后沉积再造
而成。 根据成因和物质成分，分为：机械沉积岩
（如页岩、砂岩、砾岩）、化学沉积岩（如石膏、 菱镁石、白云岩）、生物沉积岩（如石灰岩、白 垩、硅藻土）。
二、岩石的基本知识 1. 岩石的组成
第一节 工程石材
一种矿物
单成岩 石灰岩
多种矿物
复成岩 花岗岩
第一节 工程石材
造岩矿物：构成岩石的矿物。 岩石的主要造岩矿物有： （1）石英（结晶状SiO2） （2）长石（结晶的铝硅酸盐） （3）云母（片状铝硅酸盐） （4）暗色矿物——角闪石、辉石、橄榄石（结晶的 铁镁硅酸盐） （5）方解石（结晶状CaCO3） （6）白云石（结晶的碳酸钙镁复盐）等。
