回弹仪的操作规程回弹仪是一种测量墙体和地面平整度的工具,主要用于建筑施工和装饰工程中。
为了保证测量的准确性和操作的安全性,需要按照以下规程进行操作。
一、操作前的准备:1.确认回弹仪是否正常工作,查看仪器表面是否有明显损坏或松动现象。
2.检查回弹仪的弹簧是否处于正常状态,是否有断裂或弯曲。
3.校准回弹仪的回弹指数,确保测量结果准确可靠。
4.清洁回弹仪表面,确保仪器不受灰尘、泥浆等影响。
二、操作步骤:1.在需要测量的表面上选择一个合适的测量点,确保表面平整度的代表性。
2.调整回弹仪的杆长,使其与测量点的距离适当。
3.握住回弹仪的手柄,将测量头对准测量点。
4.用适当力量地将测量头按在测量点上,确保与表面接触牢固。
5.用力撞击回弹仪的手柄,使其回弹并记录下回弹值。
6.对同一个测量点进行多次测量,取多次测量结果的平均值作为最终的值。
7.移至下一个测量点,重复步骤3至步骤6,直至测量完成。
三、注意事项:1.在操作过程中要用力均匀、动作迅速,避免因操作不当导致的不准确结果。
2.避免在风大、震动强烈或人流密集的环境中进行测量,以免对测量结果产生干扰。
3.避免在温度变化较大的情况下使用回弹仪,因为温度的变化会影响弹簧的弹性,从而影响测量结果。
4.注意保护环境和其他人员的安全,在测量的现场设置明显的警示标识,并确保工作区域的通行畅通。
5.在使用过程中,应及时清洁和维护回弹仪,保持仪器的正常状态,延长使用寿命。
四、结果处理:1.将每个测量点的回弹值记录下来,并进行必要的标记。
2.根据需要,将测量结果进行整理和分析,以便了解表面平整度的分布情况。
3.对于不符合要求的测量点,需要及时采取相应的措施进行修整和处理。
总结:回弹仪操作规程是保证施工工程质量的重要环节,只有按照规程进行操作,才能得到准确可靠的测量结果。
操作前的准备工作至关重要,操作过程中需注意安全事项,对测量结果进行妥善处理,以提高施工质量和效率。
回弹仪操作规程4篇第1篇混凝土回弹仪操作规程⑴使用前检查仪器是否处于标准状态,特别注意回弹仪率定值应在80±2范围内。
⑵测试前准备好所用配套工具,根据被测构件的尺寸选好测区、测面和测点。
⑶回弹时将弹击杆顶住砼侧面,轻轻压下,使弹击杆伸出仪器壳体,使指针回到零位。
⑷测试时回弹仪要垂直于测面,并保证仪器在施压时不晃动。
⑸记录弹击读数,松开弹击杆再对下一个测点进行回弹。
⑹将被测体全部测完后,进行回弹值计算,并将仪器放回盒内进行保养,以备下次使用。
第2篇强度回弹仪安全操作规程强度回弹仪操作规程1、操作前准备工作,每次使用前应进行率定,测试时应垂直于测试表面。
2、操作步骤:⑴、将回弹仪的弹击杆顶住砂浆表面,轻压仪器,使按扭松开,弹击杆徐徐伸出,并使挂钩挂上弹击重锤。
⑵、使回弹仪对砂浆表面缓慢均匀施压,待弹簧锤脱钩冲击杆后,弹击锤即带动指针向后移动,直至到达一定位置时,指针的刻度线即在刻度尺上指示某一回弹值。
⑶、使回弹仪继续顶住砼表面,进行读数并记录回弹值。
⑷、逐渐对回弹仪减压,使弹簧杆自机壳内伸出。
钩挂上弹击重锤,待下次用。
第3篇 ht1000型回弹仪试验操作规程1、将回弹仪的弹击杆顶住砼测试面(或其他物体表面)轻压尾盖,定位钩脱开导向法兰,慢慢抬起仪器,在压缩弹簧作用下,弹击杆伸出,挂钩与弹击锤挂上,同时,导向法兰将指针滑块带到零位,即指针滑块上刻线与刻度尺零线重合,率定值应为80±2、2、将已伸出的弹击杆圆球面对准砼试件测面上的测点,均匀缓慢推压回弹仪,弹击杆被压入回弹仪,弹击拉簧被拉伸;当仪器推压到一定位置时,导向法兰上的挂钩背部与尾盖调整螺栓端面接触并开始转动,到挂钩脱开弹击锤的瞬间,弹击拉簧拉伸长度达到设计规定的长度140mm,此时回弹仪已具有了标称动能9.8nm(1kgfm),弹击锤处在一触即发状态。
3、继续推压回弹仪,直至弹击锤与挂钩脱开,在弹击拉簧力的作用下,弹击锤沿中心导杆向弹击杆飞速冲击,这一操作过程弹击锤与弹击杆进行多次碰撞,因此,操作者应继续压住回弹仪并保持仪器中轴线垂直砼测试表面不晃动。
回弹仪使用说明一、回弹仪操作规程正确操作回弹仪,可提高测试准确度。
在操作回弹仪全过程中,都应注意保持持仪器姿势的正确:一手握住回弹仪中前部位,另一手握压仪器尾部的尾盖。
操作基本要领是:用力推压均匀缓慢,扶正垂直对准测面,不晃动。
回弹仪操作程序如下:1.回零操作将回弹仪弹击杆顶住砼测试面,轻压尾盖,定位钩销脱开导向法兰;慢慢抬起仪器,在压缩弹簧作用下,弹击杆伸出,挂钩与弹击锤挂上,同时导向法兰将指针滑块带到零位,即指针滑块上红刻线与刻度尺零线重合。
2.回弹仪获得能量操作将已伸出的弹击杆对准砼测试面上测点,均匀缓慢推压回弹仪,弹击杆被压入回弹仪,弹击拉簧拉伸;当仪器推压到一定位置时,导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始转动,到挂钩脱开弹击锤的瞬间,弹击拉簧伸长度达到规定的标准长度75mm,此时仪器得到了标称功能2.207N.m,弹击锤处于一触即发的状态。
这一操作过程应始终保持回弹仪轴心垂直于测试面,切忌推压用力过猛,速度过快。
3.弹击操作紧接上述操作并继续推压回弹仪,直至弹击锤与挂钩脱开,在弹击拉簧拉力作用下,弹击锤沿中心导杆向弹击杆飞速冲击,动能在锤杆碰撞瞬间将进行分解:一部分能量使砼产生塑性变形而被吸收,另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4.读取回弹值操作当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置(通过弹簧片),此后应继续压住回弹仪,并从指针滑块刻线所对应的读尺刻线读取回弹值Ri;若不便读数,可按动按钮锁住机芯,保留指针滑块的位置,然后将回弹仪拿到便于读数处读取回弹值。
以上是一次弹击测试操作过程,并获得一个测点的回弹值Ri。
重复上述操作过程便可得到所需要的测点回弹值。
二、测试方法采用回弹仪检测结构或构件砼抗压强度是以测区为基本单元来进行的,即在结构或构件上划分若干个测区,每个测区分布16个测点,测完一个测区再测另一个测区,在结构或构件上有序地进行回弹检测。

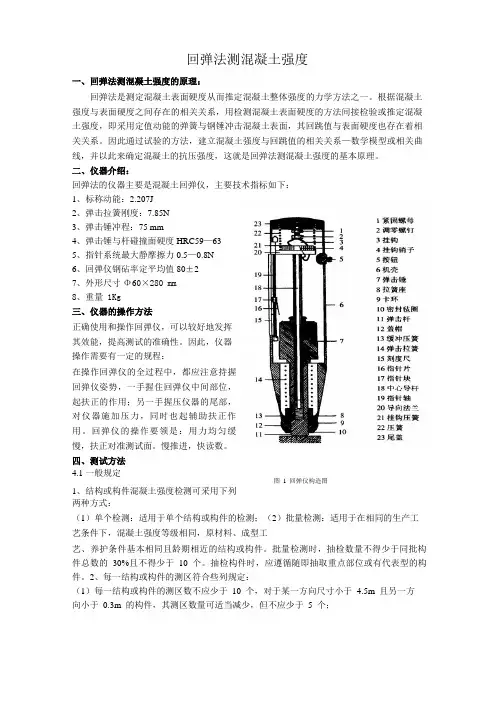

回弹法测混凝土强度一、回弹法测混凝土强度的原理:回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学方法之一。
根据混凝土强度与表面硬度之间存在的相关关系,用检测混凝土表面硬度的方法间接检验或推定混凝土强度,即采用定值动能的弹簧与钢锤冲击混凝土表面,其回跳值与表面硬度也存在着相关关系。
因此通过试验的方法,建立混凝土强度与回跳值的相关关系—数学模型或相关曲线,并以此来确定混凝土的抗压强度,这就是回弹法测混凝土强度的基本原理。
二、仪器介绍:回弹法的仪器主要是混凝土回弹仪,主要技术指标如下:1、标称动能:2.207J2、弹击拉簧刚度:7.85N3、弹击锤冲程:75 mm4、弹击锤与杆碰撞面硬度 HRC59—635、指针系统最大静摩擦力 0.5—0.8N6、回弹仪钢砧率定平均值 80±27、外形尺寸Φ60×280 mm8、重量 1Kg三、仪器的操作方法正确使用和操作回弹仪,可以较好地发挥其效能,提高测试的准确性。
因此,仪器操作需要有一定的规程:在操作回弹仪的全过程中,都应注意持握回弹仪姿势,一手握住回弹仪中间部位,起扶正的作用;另一手握压仪器的尾部,对仪器施加压力,同时也起辅助扶正作用。
回弹仪的操作要领是:用力均匀缓慢,扶正对准测试面。
慢推进,快读数。
四、测试方法4.1 一般规定图1回弹仪构造图1、结构或构件混凝土强度检测可采用下列两种方式:(1)单个检测:适用于单个结构或构件的检测;(2)批量检测:适用于在相同的生产工艺条件下,混凝土强度等级相同,原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。
批量检测时,抽检数量不得少于同批构件总数的30%且不得少于10个。
抽检构件时,应遵循随即抽取重点部位或有代表型的构件。
2、每一结构或构件的测区符合些列规定:(1)每一结构或构件的测区数不应少于10个,对于某一方向尺寸小于4.5m且另一方向小于0.3m的构件,其测区数量可适当减少,但不应少于5个;(2)相邻两测区的间距应最大不超过2m,测区离构件端部或施工缝边缘的距离不大于0.5m,且不小于 0.2m;(3)测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
回弹仪操作使用说明书{混泥土回弹仪}是天津市建筑仪器制造厂在国内最先自行研制成功并投入运行的产品之一,天津市建筑仪器制造厂凭着对“混泥土回弹仪”精湛的工艺技术,优厚的售后服务,让混泥土回弹仪在国内市场畅销数十年。
经过多年努力,天津数建筑仪器制造厂已是各大科研单位,学校,企业用户的首选供应商。
混泥土回弹仪技术电话:022-********目次第一章概述………………………………………………l第二章回弹仪原理及技术性能 (2)第三章回弹仪操作规程 (3)第四章测试方法 (4)第五章回弹仪的校验 (5)第六章维护保养 (6)附录:行业标准《JGJ/T23—200l回弹法检测砼抗压强度技术规程》摘要前言{混泥土回弹仪}是天津市建筑仪器制造厂在国内最先自行研制成功并投入运行的产品之一,天津市建筑仪器制造厂凭着对“混泥土回弹仪”精湛的工艺技术,优厚的售后服务,让混泥土回弹仪在国内市场畅销数十年。
经过多年努力,天津数建筑仪器制造厂已是各大科研单位,学校,企业用户的首选供应商。
混泥土回弹仪技术电话:022-********回弹仪在国内外已得到了广泛的应用,很多国家制定了回弹法标准,目前国外已有13个国家或协会标准。
我国是回弹仪应用最广泛的国家,也是回弹法标准最多的国家,我国已制定和颁发了回弹法行业标准:《JGJ/T23—2001回弹法检测混凝土抗压强度技术规程》,同时还制定和颁发了仪器国家标准《GB/T9138一1988回弹仪》和JJG817_93混凝土回弹仪检定规程。
这些标准的颁发和实施,是我国建筑测试技术发展中的新里程,为推广应用这种经济实用又适合我国国情的非破损测试技术和仪器——回弹仪,揭开新的一页。
我厂是生产回弹仪为主的建筑仪器专业厂,我们的宗旨是“信誉至上、质量为先”。
目前,我们已进行了回弹仪产品的标准化,并严格按国家现定的要求制造,装配调试和检验。
努力为广大用户提供质量精良、实用耐用的回弹仪。
为回弹仪技术标准的实施作贡献,竭诚为广大使用单位和测试监理人员服务。
砂浆回弹法检测抗压强度作业指导书1编制依据《砌体工程现场检测技术标准》GB/T 50315-2011。
2适用范围适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测,主要用于砂浆强度均质性检查。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备仪器设备。
3.3 进行现场检测做好相关数据的记录填写完成表xx-03-02-2017-A《砂浆回弹法检测抗压强度记录》。
3.4分析检测数据,编制检测报告。
4 检测准备4.1收集砖砌体砂浆下列资料:(1)工程名称、地点及设计、施工、监理、建设单位名称;(2)结构设计图纸及相关文件、施工记录,施工验收资料;(3)原材料试验资料、砂浆品种、设计强度等级和配合比;(4)现场调查工程的结构形式,环境条件,使用期间的变更情况,砌体质量及其存在问题;(5)进一步明确检测原因和委托方的具体要求。
4.2并进行下列工作:(1)检测仪器准备,核定校验情况;(2)编制检测方案;(3)进行安全技术交底。
5 检测方法检测砌体砂浆强度可采用推出法、筒压法、砂浆片剪切法、回弹法、点荷法、射钉法。
在本细则中仅对回弹法进行介绍。
砂浆回弹法是应用回弹仪测试砂浆表面硬度,用浓度为1%的酚酞试剂测试砂浆碳化深度,以两项指标换算为砂浆强度。
6 检测过程6.1 检测前,应宏观检查砌筑砂浆质量,水平灰缝内部的砂浆与其表面的砂浆质量应基本一致。
6.2 每一检测单元的测位数,应不少于5个。
6.3 测位宜选择在承重墙的可测面上,并应避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0.3m2。
选定的测位要标出编号标记。
6.4 测位处粉刷层、勾缝砂浆、污物等应清除干净。
弹击点出的砂浆表面,应仔细打磨平整,并应除去浮灰。
磨掉表面砂浆的深度应为5mm~10mm,且不应小于5mm。
6.5 每个测位内应均匀布置布置12个弹击点。
选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。

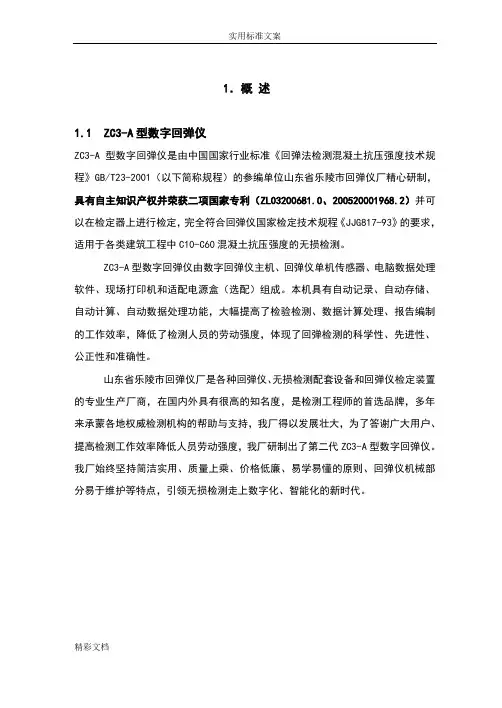

1.概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001(以下简称规程)的参编单位山东省乐陵市回弹仪厂精心研制,具有自主知识产权并荣获二项国家专利(ZL03200681.0、200520001968.2)并可以在检定器上进行检定,完全符合回弹仪国家检定技术规程《JJG817-93》的要求,适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒(选配)组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能,大幅提高了检验检测、数据计算处理、报告编制的工作效率,降低了检测人员的劳动强度,体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商,在国内外具有很高的知名度,是检测工程师的首选品牌,多年来承蒙各地权威检测机构的帮助与支持,我厂得以发展壮大,为了答谢广大用户、提高检测工作效率降低人员劳动强度,我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点,引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号,储存并结合用户的设置进行数据处理,然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)✧内存储存量:8000点✧显示屏:45x30(mm) 128x64(点阵)✧电源:5V✧通信速率:115200bps✧尺寸:140x75x40✧电池电源:标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定:规范的回弹仪率定界面,确保回弹检测前后机械回弹仪的率定值在80±2之间,保证回弹检测的准确性。
回弹仪操作方法1.回零操作:将回弹仪弹击杆顶住砼测试面,轻压尾盖,定位钩销脱开导向法兰;慢慢抬起仪器,在压缩弹簧作用下,弹击杆伸出,挂钩与弹击锤挂上,同时导向法兰将指针滑块带到零位,即指针滑块上红刻线与零度尺零线重合。
2.回弹仪获得能量操作:将已伸出的弹击杆对准砼测试面上测点,均匀缓慢退呀回弹仪,弹击杆被压入回弹仪,弹击拉簧拉伸;当仪器推压到一定位置时,导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动,到挂钩脱开弹击锤的瞬间,弹击拉簧伸长度达到规定的标准长度75mm,此时仪器得到了标称功能2.207N.m,弹击锤处于一触即发的状态。
这一操作规程应始终保持回弹仪轴心垂直于测试面,切忌推压用力过猛,速度过快。
3.弹击操作:紧接上述操作并继续推压回弹仪,直至弹击锤与挂钩脱开,在弹击拉簧拉力作用下,弹击锤沿中信导杆向弹击杆飞速冲击,动能在锤杆碰撞瞬间将进行分解:一部分能量使砼产生塑形变形而被吸收,另一部分使砼产生弹性变形而弹给弹击锤使其回跳。
4.读取回弹值操作:当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置,此后应继续压住回弹仪,并从指针滑块刻线所对应的读尺刻线读取回弹值Ri;若不便读数,可按动按钮锁住机芯,保留指针滑块的位置,然后将回弹仪拿到便于读数处读取回弹值。
LF-Ⅱ型离心式快速沥青含量测定仪操作方法(1)在烘箱中于105℃左右烘干环形滤纸,取出称重并记录;(2)打开仓盖再旋下锁紧螺母,打开料盖;(3)将1.5公斤左右混合料放入料碗内,加入适量容积将其浸没并用玻璃棒降班均匀,使沥青充分溶解。
放号滤纸,盖上料盖并旋紧锁紧螺母,扣好仓盖和机盖,放号回收瓶,浸泡30分钟左右;(4)打开电脑开关,离心过滤开始,等混合液流出停止后关闭电源开关,向后推顶刹车手柄使电击停转;(5)取下扣盖,加注新溶剂,数量同前,扣好料盖,3-5分钟左右后,重复步骤(2)、(4),如此数次直至流出的溶剂为清澈的淡黄色为止。

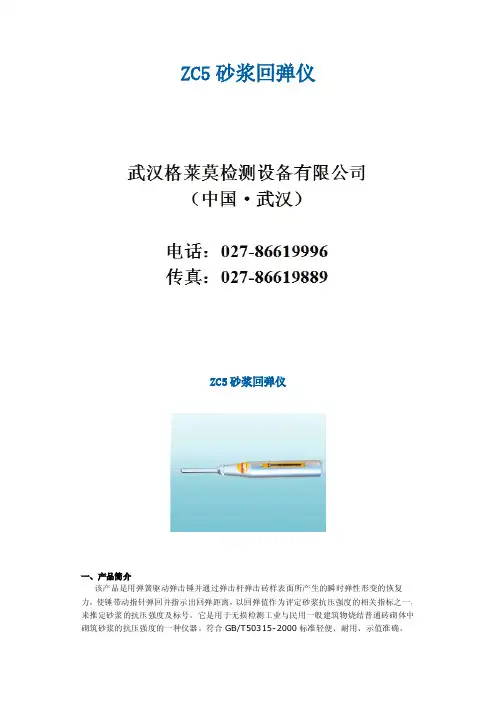

ZC5砂浆回弹仪
ZC5砂浆回弹仪
一、产品简介
该产品是用弹簧驱动弹击锤并通过弹击杆弹击砖样表面所产生的瞬时弹性形变的恢复力,使锤带动指针弹回并指示出回弹距离,以回弹值作为评定砂浆抗压强度的相关指标之一,来推定砂浆的抗压强度及标号。
它是用于无损检测工业与民用一般建筑物烧结普通砖砌体中砌筑砂浆的抗压强度的一种仪器。
符合GB/T50315-2000标准轻便、耐用、示值准确。
二、技术指标
★标称动能0.196J
★弹击锤冲击长度75±0.3mm
★指针滑块的摩擦力0.5±0.1N
★弹击拉簧工作长度61.5±0.3mm
★弹击锤脱钩位置刻度尺“100”刻线
★弹击杆端部球面半径25±1mm
★钢砧率定值74±2
★弹击锤起跳位置刻度尺“0-1”之间。

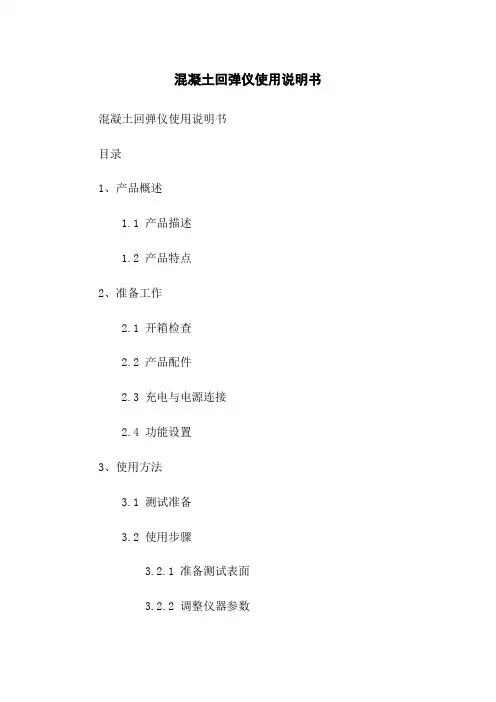

混凝土回弹仪使用说明书混凝土回弹仪使用说明书目录1、产品概述1.1 产品描述1.2 产品特点2、准备工作2.1 开箱检查2.2 产品配件2.3 充电与电源连接2.4 功能设置3、使用方法3.1 测试准备3.2 使用步骤3.2.1 准备测试表面3.2.2 调整仪器参数3.2.3 进行回弹测试3.3 数据记录与处理3.3.1 数据记录3.3.2 数据处理4、维护与保养4.1 清洁与保养4.2 仪器校准5、故障排除5.1 常见问题与解决方法5.2 联系客服1、产品概述1.1 产品描述混凝土回弹仪是一种用于测量混凝土强度的仪器,通过测量混凝土回弹的弹性变化来推测混凝土的强度。
1.2 产品特点- 简单易用,操作方便。
- 仪器精度高,可靠性强。
- 采用先进的回弹测试原理,测量结果准确。
2、准备工作2.1 开箱检查在使用混凝土回弹仪之前,请确保将仪器从包装中取出,并检查是否有损坏或缺失的配件。
2.2 产品配件混凝土回弹仪的配件包括:- 主机- 测量头- 充电器- 数据传输线- 电池2.3 充电与电源连接将充电器连接到混凝土回弹仪的充电接口,并将充电器插头插入电源插座。
等待充电指示灯亮起,表示充电已完成。
2.4 功能设置在仪器开机后,通过菜单进行功能设置,包括语言选择、单位设置等。
根据实际需要进行相应设置。
3、使用方法3.1 测试准备在进行混凝土回弹测试之前,需要进行以下准备工作:- 准备好测试表面,确保表面平整、干净。
- 确定测量点,并进行标注。
- 确保混凝土回弹仪已充电并处于正常工作状态。
3.2 使用步骤3.2.1 准备测试表面清洁测试表面,确保无杂物及污渍。
3.2.2 调整仪器参数根据混凝土类型和环境条件,调整混凝土回弹仪的参数,包括检测模式、测量次数等。
3.2.3 进行回弹测试将测量头紧贴测试表面,按下按钮触发测试。
根据仪器提示,在相应位置进行多次回弹测试。
3.3 数据记录与处理3.3.1 数据记录将仪器上显示的回弹数值记录下来,并标注相应的测量点。
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度,根据回弹值和碳化深度推定其强度的方法;主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测,除应执行本《作业指导书》外,尚应符合国家现行的有关强制性标准的规定。
检测时,应用回弹仪测试砂浆表面硬度,并应用浓度1%~2%的酚酞酒精溶液测试砂浆表面碳化深度,应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度;当遇到下列情况之一时,应按本规定检测和推定砌筑砂浆的强度:、砌体结构没有砂浆试块;、砂浆试块缺乏代表性或试件数量不足;、砂浆试块的试验结果有怀疑或争议;、砂浆试块的试验结果,不能满足设计要求,需要确定砌体砂浆的抗压强度;、发生工程事故或对施工质量有怀疑和争议,需要进一步分析砌筑砂浆和砌体强度。
、对既有砌体结构,在进行下列鉴定时,可按本办法检测和推定砌筑砂浆的强度:、安全鉴定、危房鉴定或其他应急鉴定;、抗震鉴定;、大修前的可靠性鉴定;、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011;《建筑结构检测技术标准》GB/T 50344-2004;《砌体工程现场检测技术标准》GB/T50315-2011;4、检测依据、被检测工程的施工图纸及相应变更,施工验收资料,砌筑砂浆的品种及有关原材料的测试资料;、现场调查工程的结构形式、环境条件、砌体质量及其存在问题,对既有砌体工程,尚应调查使用期间的变更情况。
、工程建设时间;进一步明确检测原因和委托方的具体要求;、以往工程质量检测情况。
5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员,均应经专门培训合格后方可进行检测。
、操作过程中仪器要轻拿轻放,严格按照仪器操作规程检测。
、检测人员在检测过程中要注意安全,戴好安全帽。
回弹法检测砌筑砂浆抗压强度作业指导书编号:编制:审批:回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求,其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养,应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后,均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时,应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题,对既有砌体工程,尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时,应将其划分为一个或若干个可以独立进行分析的结构单元,每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内,不宜少于6个测区,应将单个构件(单片墙体、柱)作为一个测区。
当一个检测单元不足6个构件时,应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法,测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时,测区和测点数可减少,但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理:1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面,应仔细打磨平整,并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm,且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
1.概述1.1 ZC3-A型数字回弹仪ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001(以下简称规程)的参编单位山东省乐陵市回弹仪厂精心研制,具有自主知识产权并荣获二项国家专利(ZL03200681.0、200520001968.2)并可以在检定器上进行检定,完全符合回弹仪国家检定技术规程《JJG817-93》的要求,适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。
ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒(选配)组成。
本机具有自动记录、自动存储、自动计算、自动数据处理功能,大幅提高了检验检测、数据计算处理、报告编制的工作效率,降低了检测人员的劳动强度,体现了回弹检测的科学性、先进性、公正性和准确性。
山东省乐陵市回弹仪厂是各种回弹仪、无损检测配套设备和回弹仪检定装置的专业生产厂商,在国内外具有很高的知名度,是检测工程师的首选品牌,多年来承蒙各地权威检测机构的帮助与支持,我厂得以发展壮大,为了答谢广大用户、提高检测工作效率降低人员劳动强度,我厂研制出了第二代ZC3-A型数字回弹仪。
我厂始终坚持简洁实用、质量上乘、价格低廉、易学易懂的原则、回弹仪机械部分易于维护等特点,引领无损检测走上数字化、智能化的新时代。
1.2数字回弹仪主机ZC3-A型数字回弹仪主机接收回弹仪单机传感器的回弹值数据信号,储存并结合用户的设置进行数据处理,然后根据用户选择进行数据查询、现场打印或向计算机传送数据等功能。
1.2.1主要技术指标✧检测数据处理依据《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)✧内存储存量:8000点✧显示屏:45x30(mm) 128x64(点阵)✧电源:5V✧通信速率:115200bps✧尺寸:140x75x40✧电池电源:标准3.7V锂离子充电电池1.2.2 主要功能及特点✧传感器率定:规范的回弹仪率定界面,确保回弹检测前后机械回弹仪的率定值在80±2之间,保证回弹检测的准确性。
回弹法检测砌筑砂浆抗压强度作业指导书编号:编制:审批:回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求,其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养,应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后,均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时,应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题,对既有砌体工程,尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时,应将其划分为一个或若干个可以独立进行分析的结构单元,每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内,不宜少于6个测区,应将单个构件(单片墙体、柱)作为一个测区。
当一个检测单元不足6个构件时,应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法,测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时,测区和测点数可减少,但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理:1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面,应仔细打磨平整,并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm,且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
砂浆回弹仪操作规程一、适用范围及用途HT-20型回弹仪适用于测定工业与民用一般建筑物烧结普通砖砌体中砌筑砂浆的抗压强度。
测定范围:1.0~25Mpa为2.标准状态的校验标准状态的校验,通常涉及到回弹仪的装配关系或性能发生变化,须对仪器进行全面检查和调整。
有下列情况之一应进行这种校验①更换零部件引起仪器内部装配尺寸变化。
(特别是弹击系统和示值系统的零件更换)。
②经长期使用(一般为一年左右),仪器零部件的参数和性能发生变化,已不能保证整机技术性能指标。
③发现尾盖上的调整螺栓松动。
④累计弹测次数超过8000次。
⑤仪器经猛烈冲击(如高空摔落)或其他损伤。
12锁住34仪器除专人使用和保管外,还应做到:1.回弹仪用完后,应及时放入包装套或仪器盒内,以防灰尘侵入。
2.仪器不得随意拆卸,以免损失精度。
3.仪器要进行保养,使用一段时间以后,要进行擦拭净化,但不能改变仪器的装配尺寸。
4.仪器的示值系统为保持摩擦力的恒定,指针轴上不允许涂抹油脂,并用测力计检测摩擦力为0.5±0.1N。
5.拆卸回弹仪的步骤先将弹击杆顶住地面,轻压尾盖,按钮脱开导向法兰,此时弹击杆伸出壳体,随后旋下前部盖帽,取下毡圈和卡环再旋下尾盖取出压缩弹簧。
用手推弹击杆,将弹击部件从仪壳后部取出,注意!拿机芯时用手指轻按挂钩,使其与弹击锤脱开即可取出。
678.仪器在使用一个时期或弹测超过8000次后,应首先检查弹击拉簧是否产生塑性变形或变化超过规定值,如不符合标准状态要求则应更换弹击拉簧。
9.回弹仪除作必要的钢砧率定外,应避免在高硬度的物体上弹击。
10.仪器常见故障及排除方法见附表。
六、相关记录6.1《砂浆回弹仪检测砌筑砂浆强度报告表》。
回弹法检测砌筑砂浆抗压强度作业指导书编号:编制:审批:回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表的要求,其示值系统宜为指针直读式。
表砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养,应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后,均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时,应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题,对既有砌体工程,尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时,应将其划分为一个或若干个可以独立进行分析的结构单元,每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内,不宜少于6个测区,应将单个构件(单片墙体、柱)作为一个测区。
当一个检测单元不足6个构件时,应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法,测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时,测区和测点数可减少,但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理:1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面,应仔细打磨平整,并应除去浮灰。
5mm~10mm,且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。
砂浆回弹仪率定方法砂浆回弹仪是一种用来测量砂浆回弹率的测试仪器,一般用于施工现场或质检实验室中。
正确的率定方法可以确保测试结果的准确性和可靠性,从而保证施工质量和产品质量。
下面将介绍砂浆回弹仪的率定方法。
一、材料准备1.砂浆回弹仪2.标准阳极铝板和钢板3.稳定砂浆试样4.金属直尺、卡尺和量具二、仪器校准在进行砂浆回弹率测试之前,需要先对砂浆回弹仪进行校准。
具体步骤如下:1.将标准阳极铝板和钢板放置在砂浆回弹仪基座上,用螺钉锁定。
2.用微调螺丝使砂浆回弹仪头部垂直于平面。
3.贴合标准阳极铝板,并调节砂浆回弹仪头部到正确位置,使其刚好接触铝板。
4.记录最初高度H1。
5.将砂浆回弹仪头部轻轻地按在标准阳极铝板上,记录最小高度R1。
6.重复以上操作3次,记录每次的最小高度。
7.计算平均值,得到最终的R1值。
8.将标准钢板放在基座上,用螺钉锁定。
9.按照步骤5到7,测试出标准钢板的最小高度R2值。
10.计算出仪器的校准系数k,公式为:K = R2 / R1三、试样制备1.将砂浆试样制成长方体形状,边长为40mm,高度为160mm。
2.试样制备后的表面需要平整,没有裂缝或划痕。
3.试样制备后需要在试样的两侧印上标准编号、试样编号和测试时间等信息。
四、测试步骤1.将试样放在平稳的水平台上,用直尺检查是否垂直。
2.用卡尺测量试样的高度。
3.将砂浆回弹仪头部轻轻地按在试样上,记录最小高度R。
4.重复以上操作3次,记录每次的最小高度。
5.计算出试样的平均回弹率,公式为:平均回弹率 = (R1 + R2 + R3) / 36.重复以上测试步骤,对同一批次的试样进行多次测试,计算出平均值,并确定回弹率标准差。
7.根据试样的回弹率和标准差,根据需要进行品质判定。
五、注意事项1.砂浆试样应在24小时内测量。
2.在测量前应对砂浆试样表面进行处理。
3.在测试期间应注意砂浆试样的湿度和温度。
4.在测量过程中,应尽量保持仪器的稳定,避免外力干扰。
