曼申云智能锁指纹密码锁iLockA3使用说明书

目录第一章指纹门禁识别终端基本介绍 (2)一、产品简介 (2)二、技术指标 (2)三. 接口定义 (3)四. 键盘 (4)五. 菜单 (4)第二章指纹门禁识别终端的一般使用方法 (6)第三章指纹门禁识别终端的管理者操作方法 (8)◆管理者进入操作菜单 (8)一、数据管理 (8)1.1 用户登记 (9)1.11 指纹登记 (9)1.12 密码登记 (10)1.2 管理者登记 (10)1.3 删除登记数据 (11)二、设置 (12)三、系统信息 (13)第四章附录 (14)◆ WIEGAND 输出格式 (14)第一章 指纹门禁识别终端基本介绍一、产品简介指纹门禁识别终端主要配合现有的门禁控制器使用，该识别终端使用标准WIEGAND26协议与门禁控制器进行通讯连接。

识别终端本身也是能独立使用的设备，具备指纹采集、指纹登记及删除、指纹比对等功能。

该指纹识别终端能直接替换WIEGAND 输出的ID 卡读卡器，对现有的ID 卡门禁系统直接升级为指纹门禁系统，而不需要对系统做任何修改。

二、技术指标三. 接口定义指纹识别终端输入输出接口采用6针3.81mm 间距接插件，线序及信号定义如下： 3.1 接线线序图：3.2 信号定义如下：注：控制器给指纹机的供电要求为7.5V-15VDC ，负载能力为1A 以上。

四. 键盘 ① 键盘配置键盘配置如右图所示：② 键盘功能键盘功能说明如下：五. 菜单功能指纹门禁识别终端的操作很方便，利用功能键和数字键可灵活地进行菜单选择、键盘输入及各种设置，并且以LCD 显示、蜂鸣器提示音告知其操作的正确性。

OK ↑“数据管理”菜单用来进行注册与删除用户或管理者的指纹和密码数据；“设置”菜单用来设置指纹门禁识别终端的相关设置信息； “系统信息”用来显示指纹门禁识别终端的系统信息内容。

第二章 指纹门禁识别终端的一般使用方法门禁状态下的使用方法有两种，指纹验证和密码验证，分别介绍如下：<一>指纹验证门禁状态下显示：指纹登记用户，在指纹窗口上按已登记的手指，显示1、用户离开手指后，比对成功显示2、用户离开手指后，比对未成功显示：同时发出比对失败“笛——笛——笛”三声。

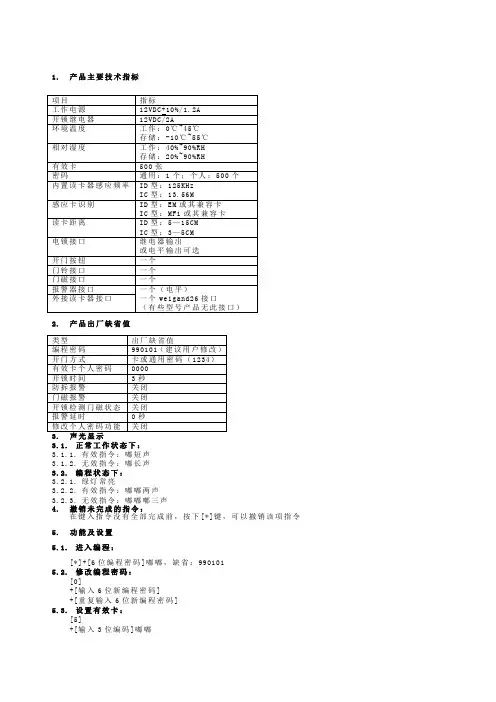

1.产品主要技术指标2.产品出厂缺省值3.1.正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令5.功能及设置5.1.进入编程：[*]+[6位编程密码]嘟嘟，缺省：9901015.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟，完成加卡5.3.1.3位编码：是001——500之间不可重复数字。

该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码5.3.2.连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。

例如输入编码为015，再次读卡时，再次卡的编码为016……依次类推5.3.3.有效卡缺省个人密码：00005.4.删除有效卡：5.4.1.编码方式删卡：[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+……+[输入3位编码n]嘟嘟+[*]嘟嘟，完成删卡5.4.2.感应方式删卡：[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态：[*]嘟嘟5.6.设置感应卡的开门方式：5.6.1.卡或密码方式：[1]+[0]嘟嘟（缺省）5.6.2.卡+个人密码方式：[1]+[1]嘟嘟5.7.密码5.7.1.“卡或密码”方式中的密码：是指每张有效卡内的个人密码（最多500个个人密码），以及1个通用密码5.7.2.关闭修改个人密码功能：[1]+[2]嘟嘟（缺省）5.7.3.开启修改个人密码功能：[1]+[3]嘟嘟5.7.4.修改个人密码：非编程状态下[＃]嘟嘟+[读感应卡]嘟、嘟嘟+[输入4位原密码]（缺省0000）嘟嘟+[输入4位新密码]+[重复输入4位新密码]嘟嘟；5.7.5.修改通用密码：[3]+[4位通用密码]（缺省1234）当通用密码或者个人密码为0000时，在“卡或密码”方式下，密码无效5.8.设置开锁时间：[2]+[TT]。

智能门禁管理系统快速使用指南
1.软件使用向导(帐号：ABC 密码：123)
2.软件界面演示
●添加控制卡
●添加用户卡信息（可编辑用户卡姓名、部门、电话、身份证等等），提示：卡号的输入时
用我们配的发卡器，连接电脑USB接口后，使用卡片接触即可录入对应卡号。

●快速添加卡片（对卡片无姓名、性别、部门等要求使用，只做开门权限，或者是批量添加卡号后再修改卡信息）
●添加权限并上传。

提示：上传权限时确保电脑与闸机的网络是连通的，否则无法上传。

备注：本说明书只适用于简单的卡片授权，如需要更详细的软件使用说明，请点击软件“帮助”界面的“使用说明书。

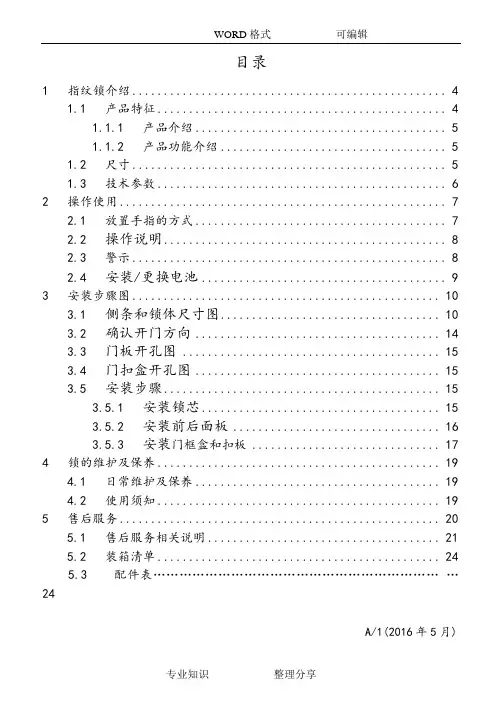

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (18)4.1 日常维护及保养 (18)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

820/810密码锁说明书欢迎您选用电子智能防盗门锁密码Mifare卡办公连到、家用智能安全门锁是IC一卡通系统组成部分之一，其使用的Mifare卡可以用在其它一卡通设备上。

本门锁系统功能强大，使用灵活方便，（可加装门铃，本门锁可自行设置多达27种门铃声音；第二代居民身份证也可以成为你开门的钥匙，选配）可实现一卡多门，一门多卡的开门方式，并可将门锁设置成常开状态。

房门假锁（门没有锁好）时、门锁会自动报警提示。

密码、开门卡全部由用户自已删除和配制，最大限制地减少安漏洞。

本系统采用Mifare卡，是一种普及型感应卡（如小区停车车场等）。

本门锁适用于现代化办公室、写字楼、高级小区公寓、别墅等。

高级电子智能防盗门锁使用操作Mifare卡密码办公室、家用门锁系统有以下两种开门模式：®独立式：单独使用Mifare卡或密码可以开门®组合式：Mifare卡和密码同时使用才可以开门注：1.本系统的门锁出厂初始化后的管理密码为，开门模式为独立式。

从独立式切换到组合式操作如下：输入8位管理密码按钥匙键后再按6号键蜂鸣器长鸣5声，红蓝灯闪烁，再按钥匙键确认，蜂鸣器“嘀”长鸣一声，切换成功。

若退出则按“*”号键；从组合式切换到独立式操作如下：刷管理卡后输入8位管理密码按钥匙键，再按6号键蜂鸣器长鸣5声、红蓝灯闪烁，再按钥匙键确认，蜂鸣器：“嘀”长响一声，切换成功。

若退出则按“*”号键；Mifare卡锁的操作指南（1）管理卡功能：设置和删除有效开门卡；可以开门。

（2）开门卡功能：开门及设置通道锁（3）机械钥匙功能：紧急开门，配管理卡，清除管理卡一．设置管理卡、删除管理卡在门锁初始化（按ＰＣＢ板开关约３秒后长鸣一声，松开手指，绿灯快闪进入配管理卡状态，此时读的卡即为管理卡，成功蜂鸣器“嘀”长响一声。

同时注销原来的管理卡。

最多可以设管理卡２张。

１.２用机械钥匙开门，并保持机械钥匙在开锁状态红３秒后长鸣一声，绿灯快闪进入配管理卡状态（开锁状态是指锁芯的斜舌和大方舌都缩入锁体内），松开机械钥匙，此时读卡即为管理卡，成功蜂鸣器“嘀”长响一声，同时注销原来的管理卡。

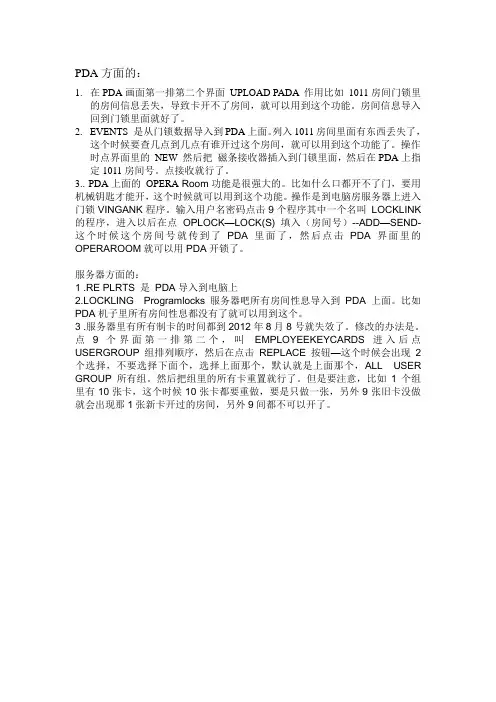

PDA方面的：1.在PDA画面第一排第二个界面UPLOAD PADA 作用比如1011房间门锁里的房间信息丢失，导致卡开不了房间，就可以用到这个功能。

房间信息导入回到门锁里面就好了。

2.EVENTS 是从门锁数据导入到PDA上面。

列入1011房间里面有东西丢失了，这个时候要查几点到几点有谁开过这个房间，就可以用到这个功能了。

操作时点界面里的NEW 然后把磁条接收器插入到门锁里面，然后在PDA上指定1011房间号。

点接收就行了。

3.. PDA上面的OPERA Room功能是很强大的。

比如什么口都开不了门，要用机械钥匙才能开，这个时候就可以用到这个功能。

操作是到电脑房服务器上进入门锁VINGANK程序。

输入用户名密码点击9个程序其中一个名叫LOCKLINK 的程序，进入以后在点OPLOCK—LOCK(S) 填入（房间号）--ADD—SEND-这个时候这个房间号就传到了PDA里面了，然后点击PDA界面里的OPERAROOM就可以用PDA开锁了。

服务器方面的：1 .RE PLRTS 是PDA导入到电脑上2.LOCKLING Programlocks 服务器吧所有房间性息导入到PDA上面。

比如PDA机子里所有房间性息都没有了就可以用到这个。

3 .服务器里有所有制卡的时间都到2012年8月8号就失效了。

修改的办法是。

点9个界面第一排第二个，叫EMPLOYEEKEYCARDS进入后点USERGROUP组排列顺序，然后在点击REPLACE按钮—这个时候会出现2个选择，不要选择下面个，选择上面那个，默认就是上面那个，ALL USER GROUP 所有组。

然后把组里的所有卡重置就行了。

但是要注意，比如1个组里有10张卡，这个时候10张卡都要重做，要是只做一张，另外9张旧卡没做就会出现那1张新卡开过的房间，另外9间都不可以开了。

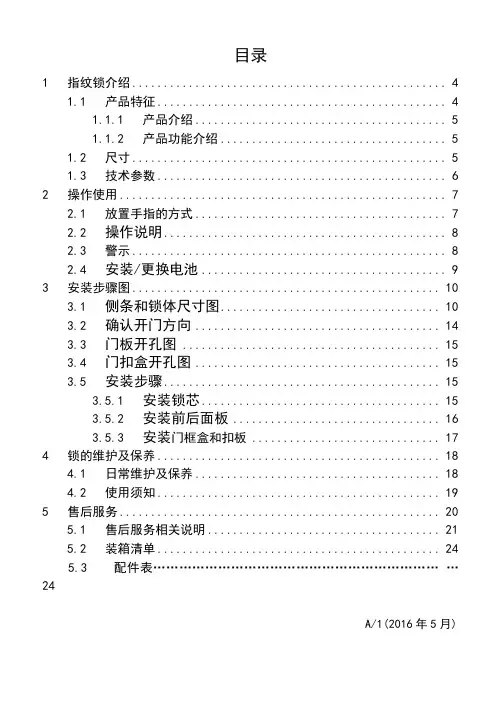

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (18)4.1 日常维护及保养 (18)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

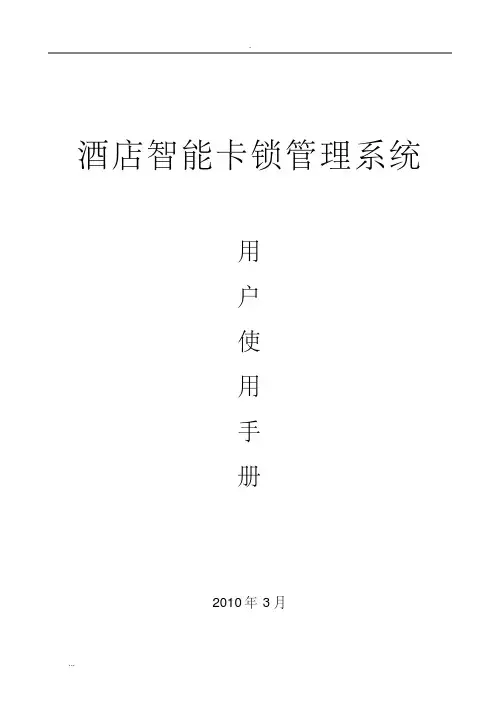

酒店智能卡锁管理系统
用
户
使
用
手
册
2010年3月
...
第1章系统简介 (3)
1.1 系统概述 (3)
第2章软件安装 (5)
第3章系统管理 (11)
3.1 系统设置 (11)
3.2 数据管理 (12)
3.2 日志管理 (12)
第4章用户管理 (14)
4.1 用户设置 (14)
4.2 权限设置 (15)
4.3 修改密码 (17)
第5章客房管理 (18)
5.1 楼栋管理 (18)
5.2 客房类型 (19)
5.3 客房资料 (20)
第6章客人和房间查询 (22)
6.1 客人查询 (22)
6.2 房间查询 (23)
第7章发卡管理【前台发卡】 (24)
7.1 发客人卡 (24)
7.2 团队发卡 (26)
...
7.3 宾客续住和换房 (27)
第8章卡片管理【注销、挂失、查询和卡片制作】 (28)
第9章系统记录 (39)
9.1 发卡记录 (39)
9.2 登录记录 (40)
9.4 开门记录 (41)
第10章软件帮助和注册 (43)
10.1 软件帮助 (43)
10.2 软件注册 (44)
...。

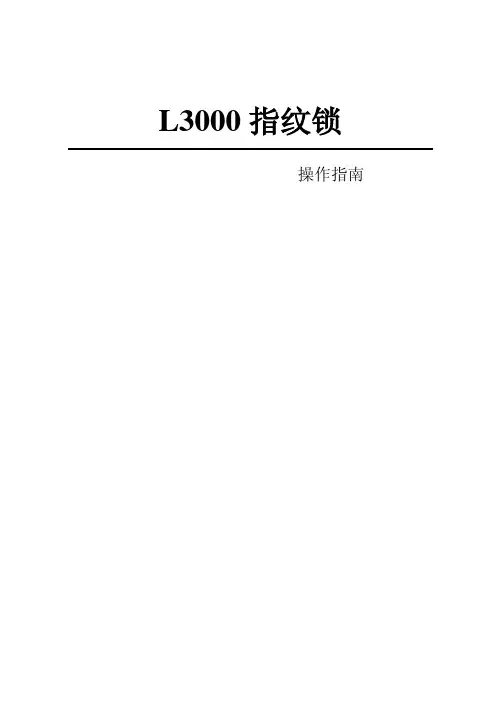

L3000指纹锁操作指南目录注意事项 (1)产品功能介绍 (2)技术参数 (3)包装组件 (4)1 安装和卸下门锁 (6)1.1 开始之前 (6)1.2 安装步骤 (6)1.3 指纹锁的正视图和背视图 (11)1.4 使用注意事项 (13)1.5 关于用户ID号 (14)2 登记及验证 (15)2.1 设置时间 (15)2.2 登记管理员 (16)2.2.1 指纹登记 (17)2.2.2 密码登记 (18)2.2.3指纹及密码登记 (19)2.3 登记普通用户 (19)2.4 用户验证 (20)2.5 指纹卡管理 (22)2.5.1生成号码卡 (22)2.5.2登记指纹卡 (25)2.5.3生成指纹卡 (27)2.6 删除用户信息 (29)3. 锁功能设置 (31)3.1 操作设置 (31)3.2 设置语言 (33)3.3 高级设置 (33)3.4 查看系统信息 (34)3.5 查看记录 (35)3.5下载指纹锁中的数据 (35)4 其他功能约定 (37)4.1 常规操作提示 (37)4.2 防管理员丢失操作 (37)4.3 电池低压保护功能 (37)4.4 程序自动退出自关断工作电源 (37)4.5使用外接电源说明 (38)4.6使用应急机械钥匙开门 (39)注意事项1．指纹门锁是一种高新技术产品，门锁的使用环境对门锁的正常使用起着重要作用，特别是在灰尘或空气中含有高量腐蚀性物质的环境中，将大大影响门锁的正常使用。

所以建议您最好是在房间已装修完成后再安装门锁，以利于门锁的正常使用及延长门锁的使用寿命。

2．指纹门锁安装的好坏直接影响到门锁的正常使用及使用寿命，建议有经验的人员进行安装，并严格按照本公司的安装标准进行安装，不得随意更改。

3．在门锁安装调试完成后，请您及时登记管理员为方便您更好的使用指纹门锁，我们建议您在登记指纹时，最好备份登记一枚指纹或一组密码，以便在指纹磨损等意外情况下能正常开门。

目录第一部份技术说明 (1)一、技术背景 (1)二、性能指示 (1)三、规格特性 (3)第二部份安装说明 (7)一、装箱清单 (7)二、安装条件 (7)三、安装步骤 (8)第三部份操作、维护说明 (14)一、门锁设置 (14)二、钥匙卡的使用和管理 (15)三、门锁维护及故障排除 (18)四、注意事项 (20)五、故障及处理 (21)第一部份技术说明一：技术背景IC卡是一种新型智能性标识卡(包括感应卡、IC卡、TM卡等)，它采用硅片存储信息，因此，与传统标识卡（磁卡、条码卡、光电卡等）相比，存储容量大、防伪性好、可靠性高，目前已广泛应用于通讯、金融、交通、安防等众多领域。

IC卡是现代信息技术、微电子技术和计算机技术的最新成果，是现代文明的标志之一。

纳宇系列IC卡智能门锁采用IC卡作为开锁的钥匙，它包含了IC卡技术、精密制造技术及机电一体化技术，是现代智能化门锁的典范，适用于高级酒店、涉外宾馆、旅游度假村、智能化写字楼、智能化小区、酒店式公寓等众多场合。

纳宇系列IC卡门锁采用的卡包括以下两种类型：接触式IC卡和非接触式IC卡。

二：性能指标1、接触式IC卡①·选用SLE4442卡及符合ISO7816标准的其他IC卡。

·数据保存：10年以上。

·重复使用次数：10万次以上。

·信息容量：256字节，门锁只用了50个字节，剩余可用作一卡多用。

·密码位数：24位十六进制数。

·工作电压：直流5V±10%·重量：3～4KG·体积：典型尺寸：240×78×17（mm）·工作电源：直流9V，六节七号碱性电池，可开锁一万次以上。

·耗电：平时：≤3微安（µA）开锁：300毫安（mA）左右，（只持续100毫秒）·工作温度：0～+70℃（特殊要求可达-25℃～+85℃）·抗静电：大于15000V·开锁记录：250条（卡号、时间）·欠压指示：<7.2V时，插卡时鸣叫叁声红灯亮，然后绿灯亮，此时仍可开锁50次以上。

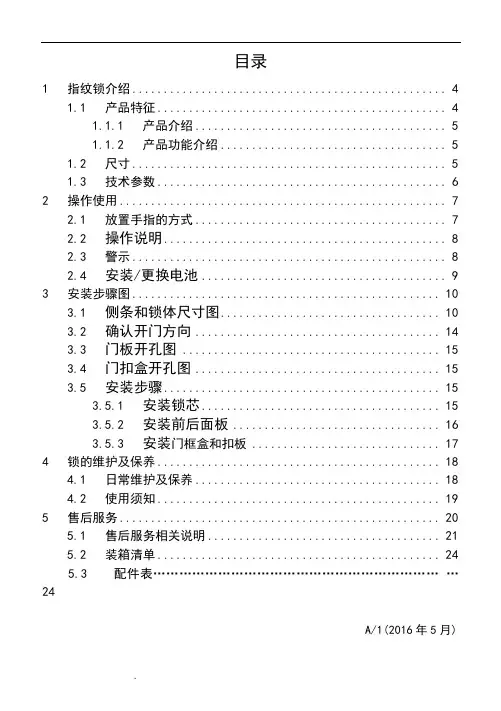

目录1 指纹锁介绍 (4)1.1 产品特征 (4)1.1.1 产品介绍 (5)1.1.2 产品功能介绍 (5)1.2 尺寸 (5)1.3 技术参数 (6)2 操作使用 (7)2.1 放置手指的方式 (7)2.2 操作说明 (8)2.3 警示 (8)2.4 安装/更换电池 (9)3 安装步骤图 (10)3.1 侧条和锁体尺寸图 (10)3.2 确认开门方向 (14)3.3 门板开孔图 (15)3.4 门扣盒开孔图 (15)3.5 安装步骤 (15)3.5.1 安装锁芯 (15)3.5.2 安装前后面板 (16)3.5.3 安装门框盒和扣板 (17)4 锁的维护及保养 (19)4.1 日常维护及保养 (19)4.2 使用须知 (19)5 售后服务 (20)5.1 售后服务相关说明 (21)5.2 装箱清单 (24)5.3 配件表……………………………………………………………24A/1(2016年5月)重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝，锁扣板及锁扣盒孔；确认所开凿的孔准确无误，然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。

2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中出现腐蚀性物质粘在锁体上，影响外观，如果门的油漆未干会影响传动不灵活；2.装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命。

3在门锁安装前，请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态。

语音OLED液晶显示指纹密码锁功能简介(1)12个触摸按键。

(2)0.96寸OLED屏，用于菜单导航显示。

(3)真人语音提示。

(4)实时时钟功能,可实时查询开锁记录。

(5)指纹容量：200枚，其中编号1-10是管理员指纹，11-150是主人指纹，151-200是客人指纹。

(6)密码容量：50组，1号是管理密码，2-10是主人密码，11-20是客人密码。

(7)密码长度6位，密码开锁具有伪码功能(连续输入最长30位长度密码，只要有正确的密码即可通过)。

(8)指纹头能直接触摸上电。

（仅限光学指纹头，FPC1011半导体指纹头不具备此功能）(9)高安全模式：三种开锁组合方式可选，指纹或密码、指纹+密码、指纹+指纹。

(10)防拆报警功能。

(11)4节电池供电，可外接9V电池，外接电源不分极性。

(12)可恢复出厂设置，在初始化状态下任意指纹都可开门，出厂开门密码：123456。

(13)指纹信息智能更新功能。

(14)同一枚指纹不可重复多次登记。

(15)最近100次开门记录查询功能。

(16)可调节音量大小、时间、报警设置等系统参数。

(17)门内板有两个功能按键，即初始化按键和设置按键。

(18)电量显示及电量不足提醒功能。

(19)可选配加装遥控接收模块实现遥控开锁，APP远程物联网开锁。

2功能说明2.1出厂状态出厂状态下，指纹片库为空的，时此任何指纹均可开门，出厂开门密码为123456，输入出厂密码即可开锁，如果有指纹注册，出厂密码将自动失效。

其他出厂设置默认为：报警设置为开；音量等级为4.长按恢复出厂状态按键5秒，每隔一秒蜂鸣器“嘀”一声，然后语音与屏幕同时提示“初始化成功”，即可恢复至出厂状态。

注意：恢复出厂设置后，将清空所有用户注册信息！2.2设置操作按设置键，进入设置状态，如果没有注册过指纹，将自动进入超级管理员（编号固定为1）注册，注册流程请参照指纹注册流程。

如果已经注册过超级管理员，将显示：请管理员授权！如果识别管理员失败，播放语音“验证未通过”，同时蜂鸣器嘀嘀嘀短鸣三声。

密码锁的操作指南（1）管理密码：设置和删除开门密码并开门（2）开门密码：开门（3）机械钥匙：应急开门、配管理卡注：输入密码前先擦摸一下按键面板，背光蓝灯亮起后再输入密码。

1.更改管理密码步骤（出厂初始管理密码为：）：A.输入8位初始管理密码后，按“1”键，门锁有转动声，“嘀”一声长鸣，背光蓝灯中速闪烁；B.按“1”键，“嘀”一声鸣响，背光蓝灯中速闪烁；C.输入8位新的管理密码后，按“#”键，门锁有转动声，“嘀”一声鸣响，背光蓝灯快速闪烁；D.再次输入相同的8位新的管理密码后，按“#”键，背光蓝灯亮，“嘀”三声鸣响，管理密码修改成功。

如果第二次输入密码与第一次的密码不同，按“#”键后，“嘀”5声鸣响，之后可重新输入。

E.退出按“*”键。

2.配开门密码步骤A.输入8位管理密码后，按“8”键，门锁有转动声，“嘀”一声长鸣，背光蓝灯中速闪烁；B.按“8”键，“嘀”一声鸣响，背光蓝灯中速闪烁；C.输入新的开门密码（6—8位）后，按“#”键，门锁有转动声，“嘀”一声鸣响，面板背光蓝灯快速闪烁；D.再次输入相同的密码（6—8位）后，按“#”键，背光蓝灯亮，“嘀”二声鸣响，开门密码修改成功。

如果第二次输入密码与第一次的密码不同，按“#”后，“嘀”5声鸣响，之后可重新输入。

E.重复上述四步操作可以配50个开门密码，如果与前密码相同，则“嘀”4声鸣响。

F.退出按“*”键。

3.删除或修改开门密码步骤A.删除单个开门密码：输入8位管理密码后，门锁有转动声，按“4”键，“嘀”一声长鸣，面板背光蓝灯中速闪烁；B.输入要删除的密码后，按“#”“嘀”一声长鸣，并自动退出该状态，删除成功；C.删除所有开门密码：输入8位开门密码后，按“0”键，“嘀”一声长鸣，面板背光蓝灯快速闪烁；再按“#”确认，门锁发出“嘀、嘀、嘀”三声长鸣，面板背光蓝灯闪烁，删除完成（即注销原来的所有开门密码）。

D.修改开门密码：输入8位初始管理密码后，按“1”键，“嘀”一声长鸣，面板背光蓝灯中速闪烁；E.输入新的开门密码（6—8位）后，按“#”，“嘀”二声鸣响，面板背光蓝灯快速闪烁；F.再次输入相同的密码（6—8位）后，按“#”，面板背光灯亮，“嘀”三声鸣响，并自动退出该状态，修改成功，原开门密码失效。

指纹门锁操作说明书本指纹锁一共可以存储99 枚指纹,第1 枚指纹为超级指纹,前2～9 枚为管理指纹，后90 枚为普通指纹，其中第1 枚指纹具有添加删除2～99 号指纹的权限，第2~9 枚指纹具有添加删除10～99号指纹的权限。

备注：只有一个功能按键；有两个LED灯,蓝灯添加指纹指示灯，红灯删除指纹指示灯;需要和钥匙配合才能正常使用添加，删除功能.1。

1 出厂状态：出厂时指纹库为空,可用备用钥匙开门.1。

2 登记指纹：要使用指纹进行开锁，必须首先登记指纹1。

2.1 登记第 1 枚超级指纹：（指纹库为空时，自动识别第一枚指纹为超级管理员指纹）插入钥匙，开启锁→按上电键→蓝红LED同时闪烁（等待10S，若无输入则自动掉电）→按下要输入的指纹→红灯灭，蓝灯闪时拿开手指→看到蓝红LED灯继续闪烁→再次按下刚才的同一枚指纹→红灯灭，蓝灯闪后拿开手指→蓝灯长亮5S后自动掉电→指纹登记成功并自动记录编号为01(红灯亮表示登记指纹失败，需要重新录入指纹）。

1。

2。

2 添加第2～9 枚管理指纹：插入钥匙，开启锁→按上电键→三秒内再按上电键→蜂鸣器嘀一声后，蓝，红LED灯同时闪烁→按下第一枚超级指纹→听到嘀一声后，同时蓝色LED闪烁，表示超级指纹认证通过可以拿开手指（嘀嘀嘀三声表示指纹认证不通过，红色LED闪烁5S后，蓝红LED同时闪烁,给二次认证机会）→10 秒等待,按下要录入的手指，听到嘀一声后拿开手指→蓝色LED急促闪烁→再次听到嘀一声后蓝色LED灯继续闪烁时再次按下手指→听到嘀一声后拿开手指→蓝色LED灯急促闪烁后，蓝红LED同时闪烁（10S内可继续添加管理员指纹）→指纹登记成功/红灯闪烁表示登记指纹失败，需要重新录入指纹(系统自动编号2～9,若存满指纹，再注册时红灯长亮)。

1。

3 添加第10~99 枚指纹：插入钥匙，开启锁→按上电键→三秒内按上电键两次→蜂鸣器嘀一声后，蓝，红LED灯同时闪烁→按下超级指纹或者普通管理员指纹→听到嘀一声后，同时蓝色LED闪烁，表示管理员指纹认证通过可以拿开手指（嘀嘀嘀三声表示指纹认证不通过，红色LED闪烁5S后，蓝红LED同时闪烁,给二次认证机会）→10 秒等待，按下要录入的手指，听到嘀一声后拿开手指→蓝色LED急促闪烁→再次听到嘀一声后蓝色LED灯继续闪烁时再次按下手指→听到嘀一声后拿开手指→蓝色LED灯急促闪烁后，蓝红LED同时闪烁（10S内可继续添加普通指纹）→指纹登记成功/红灯闪烁表示登记指纹失败，需要重新录入指纹(系统自动编号10～99，若存满指纹，再注册时红灯长亮)。

指纹锁使用说明书ddl-3200F确认包装内的物品包装箱里包括以下物品1.锁身（前。

后）2.手把１ＳＥＴ3.ＢＯＸＡＳＳＹ１ＢＯＸ4.ＢＡＴＴＤＲＹ１。

５Ｖ８个（磁性电池）5.ＳＣＲＥＷ＊ＢＯＤＹ固定用４个＊ＲＥＡＲＢＯＸＰＬＡＴＥ固定用４个６．ＲＥＡＲＢＯＸＰＬＡＴＥ１个７．施工样本１本８．使用说明书１本９．２．５ＭＭ六角把手１个10．遥控器 1个顺序４――――安全注意事项６――――使用注意事项７――――产品特点１０―――产品部件和名称１３―――产品使用方法１４―――产品保证书的管理２０―――说明消费者损坏补偿标准２２―――产品保证书安全注意事项本产品使用前必须阅读“安全注意事项”后再使用为了防止使用者或者他人的安全及财产损失以下标志说明不遵守标志内容使用错误时的危害及损坏程度警告违反表示内容时有可能发生严重的伤害及死亡的标记违反表示内容时有可能发生受伤或物质损失的标记以下的标记区分是说明必须遵守的内容此标记是绝对不可使用的＂禁止＂标记有可能导致财产及人员的损失此标记是必须执行的＂强制＂标记有可能导致财产及人员损失绝对不要拆开，有可能导致财产及人员损失绝对不能用手碰，有可能导致财产及人员损失注意不要把发生强力磁性的大型ＴＶ或喇叭靠近本产品．导致产品故障不要安装在不稳定的场所导致降落受伤或故障不要安装在光线直射强烈或高温的场所导致产品变形及故障妥善保管在幼儿无法碰到的地方导致受伤如小孩使用时保护者先说明使用方法或者注意观察是否正确使用导致受伤不要强力冲击或抛扔导致产品故障使用注意事项为防止产品故障及正确使用请注意以下内容1.紧急锁的管理方法o为了以防万一携带紧急锁钥匙中的一部分或者妥善保管在室个的安全地方（例如：汽车办公室等．）2.产品的使用事件o电池：磁性电池ＡＡ１．５Ｖ＊４个＊２（ＤＣ６Ｖ）o温度：７０％ＲＨ以下o湿度：－１０～＋５０o其他：防止产品内部进入湿气禁止清洗，并注意对产品不要加强力的冲击3.产品发生故障时o不要拆开产品，及时联系购买的销售店或本公司．产品特点世界上最早的语音说明功能2：密码开门及变更功能*在室外使用数字键可轻松开门。

第一章概要电池盖螺钉电池盖1.1.简介暗码加Mif a r e卡办公室.家用智能安然门锁（其锁面如下图所示）是I C一卡通体系构成部分之一,其应用的M if a r e卡可以用在其他一卡通装备上.本门锁体系功效壮大,应用灵巧便利,（第二代居平易近身份证可以设置为开门卡,选配）可实现一卡多门.一门多卡的开门方法,并可将门锁设置成常开状况,房门假锁（门没有锁好）时,门锁会主动报警提示.暗码.开门卡全体由用户本身删除和配制,最大限度地削减安然破绽.本体系采取M if a r e卡,是一种普及型感应卡（如小区泊车场等）.本门锁实用于现代化办公室.写字楼.高等小区公寓.别墅等. 后把手后锁体反锁旋锁头盖按键面板钥匙按键1.2.重要功效特色：前锁体指导灯前把手●卡片类型:M i f a r e感应卡●电容式触摸按键暗码输入●微波方法检测卡片接近●开锁方法可自行设置：M i f a r e卡和暗码可自力开锁/M i f a r e卡和暗码同时应用才干开锁●卡片在锁上设定,无需体系软件,最多可设2张治理卡,200张开门卡●暗码可自行修正,最多可设一个治理暗码,50个开门暗码●暗码支撑乱码输入,最长可输入12位●可设置常开状况●门未锁好会报警●低压报警提示●电池供电,可外策应急电源1.3.重要技巧指标●工作电压:V（4节5号碱性电池）●静态功耗:＜50uA●动态功耗:＜200mA●电池寿命:12个月以上●低电压提示:V●读卡距离:<30mm●工作温度:-25℃-70℃●工作湿度:≤80%●掌握板尺寸:40mmx60mm●按键板尺寸：50mm x90mm1.4.开门方法M i f a r e卡暗码办公室.家用门锁体系有以下两种开门模式：⑴.自力式：单独应用M i f a r e卡或暗码可以开门.⑵.组合式：M i f a r e卡和暗码同时应用才可以开门.注：1.本体系的门锁出厂初始化后的治理暗码为12345678,开门模式为自力式..从自力式切换到组合式操纵如下：输入8位治理暗码按钥匙键后再按6键蜂鸣器长鸣5声,红蓝灯闪耀,再按钥匙键确认,蜂鸣器“嘀”长响一声,切换成功.若退出则按*号键;.从组合式切换到自力式操纵如下：刷治理卡后输入8位治理暗码按钥匙键,再按6键蜂鸣器长鸣5声,红蓝灯闪耀,再按钥匙键确认,蜂鸣器“嘀”长响一声,切换成功.若退出则按*号键;2.在组合模式下,若先读卡（或先输入暗码后按钥匙键）则“嘀”一声指导灯蓝灯闪耀,然后输入开门暗码按钥匙键（或读卡）蓝灯亮开门.第二章门锁的操纵2.1.各类卡和钥匙的功效⑴治理卡功效：设置和删除有用开门卡;可以开门.⑵开门卡功效：开门及设置常开状况.⑶机械匙功效：紧迫开门.配治理卡.2.2.设置治理卡.删除治理卡用机械匙开门,并保持机械匙在开锁状况约3秒后长鸣一声,绿灯快闪进入配治理卡状况（开锁状况是指锁芯的斜舌和大方舌都缩入锁体内）,松开并掏出机械匙,此时读卡即为治理卡,成功蜂鸣器“嘀”长响一声,同时刊出本来的治理卡.最多可以设治理卡2张.2.3.配开门卡2.3.1进入配匙状况读治理卡,蜂鸣器“嘀”的响一声,电机迁移转变,蓝灯闪耀,此时可以开门,开门后灯灭.若没有开门就进入配匙状况,此时读的卡即为开门卡.5秒内门锁假如没有检测到有用的IC卡,则蜂鸣器“嘀.嘀”两声短鸣,配匙停滞.2.3.2配匙操纵进程进入配匙状况后,用I C卡接近门锁的感应区,配匙成功蜂鸣器“嘀”长响一声.反复此操纵可以配其它的开门卡.假如此卡已经消失,则蜂鸣器发出“嘀嘀”的2声短鸣.最多可以配200张卡.2.4.删除开门匙2.4.1删除单个开门卡把治理卡接近感应区读两次,则蜂鸣器发出“嘀”的一声长鸣,红灯闪耀,把要删除的开门卡接近感应区读一次,‘嘀’一声短鸣,暗示该卡已经被删除.反复此操纵可以删除其它的开门卡.假如此卡不消失,则蜂鸣器发出“嘀嘀”2声短鸣.2.4.2删除单个遗掉开门卡把治理卡接近感应区读三次,则蜂鸣器发出“嘀.嘀”的两声长鸣,红灯闪耀,把遗掉卡的前一张开门卡接近感应区读一次,‘嘀’一声短鸣,暗示该遗掉卡已经被删除.假如是第一张开门卡遗掉,则在此壮态下读最后的一张开门卡.2.4.3删除所有开门卡把治理卡接近感应区读五次,则蜂鸣器发出“嘀.嘀.嘀”的三声长鸣,红灯闪耀,最后‘嘀.嘀’两声,删除完成,即刊出本来所有的开门卡.原有用开门卡不克不及再开锁,只有经由过程主控匙从新配匙后方可开锁.注：添加新的开门卡老是从最前面删除卡的地位往后排.2.5.开门2.5.1I C卡匙开门用有用的I C卡接近门锁的感应区,蜂鸣器“嘀”的一声,马达动作,蓝灯亮,提示锁已开.门锁检测到开门动作后,主动锁门;假如没有检测到开门动作,5秒钟后,绿灯灭,也主动锁门.注：①假如I C卡不是有用的开门匙,则“嘀.嘀.嘀”的三声短鸣,红灯亮.②假如电压缺少,则蜂鸣器“嘀.嘀.嘀.嘀.嘀”连响五声,红灯亮.第一次低电压提示后,仍可以开门200次以上,为了包管门锁的正常应用,应实时改换电池.2.5.2机械钥匙开门在电路产生故障的情形下或电池压缺少都可用机械钥匙开锁.2.6.关门报警提示当门关上但斜舌没有出来或只出来一部分,俗称“假锁”时,门锁会发出1分种的警报声以及红灯闪耀,从新锁好后警报停滞.2.7.常开（通道）设置2.7.1通道设置：按住后把手,把锁舌收回来,保持不动,刷开门卡或者治理卡,蜂鸣器长叫一声,红灯闪1下,马达开门动作,门处于常开（通道状况）.2.7.2解除通道状况：按住后把手,把锁舌收回来,保持不动,刷开门卡或者治理卡,蜂鸣器短叫一声,绿灯闪1下,马达关门动作,门锁上（解除通道状况）.注：当门锁处于常开状况时,用开门卡开门,“嘀”1声短声,然后亮红灯.但门锁电机不会动作,因为此时门已处于常开状况.2.8.暗码操纵2.8.1各暗码功效⑴治理暗码功效：设置和删除有用开门暗码并可开门.⑵开门暗码功效：开门2.8.2更改治理暗码⑴输入原8位治理暗码后按钥匙键再按1号键蜂鸣器长鸣一声,红蓝灯闪耀,此时输入新的暗码后按钥匙键蜂鸣器长鸣一声确认后再次输入暗码后按钥匙键蓝灯亮,蜂鸣器长鸣二声则治理暗码修正成功.如第二次输入暗码错误按钥匙键后蜂鸣器“嘀.嘀.嘀.嘀.嘀”5声后从新输入.若退出则按*号键.⑵用机械匙开门,并保持机械匙在开锁状况约3秒（开锁状况是指锁芯的斜舌和大方舌都缩入锁体内）,蜂鸣器“嘀”的长响一声.红蓝灯闪耀,松开钥匙,此时输入8位暗码后按钥匙键蜂鸣器长鸣一声确认后再次输入暗码后按钥匙键蓝灯亮,蜂鸣器“嘀.嘀”长响二声,则此暗码为新的治理暗码.2.8.3配开门暗码输入8位治理暗码按钥匙键后再按8号键蜂鸣器长鸣一声,蓝灯闪耀,此时输入6位暗码后按钥匙键蜂鸣器长鸣一声确认后再次输入刚输的暗码后按钥匙键蓝灯亮,蜂鸣器长鸣两声则开门暗码设置成功.如第二次输入暗码错误则按钥匙键蜂鸣器“嘀.嘀.嘀.嘀.嘀”5声后从新输入.反复此操纵可以配其它的开门暗码.假如此暗码已经消失,则蜂鸣器发出“嘀嘀嘀”的三声短鸣.最多可以配50个开门暗码.若退出则按*号键.2.8.4删除或修正开门暗码⑴删除单个开门暗码输入8位治理暗码后按钥匙键再按4号键蜂鸣器长鸣一声,红灯闪耀,输入要删除该暗码的前一组开门暗码,‘嘀’一声短鸣,删除成功.假如要删除第一组开门暗码,则在此状况下输入最后的一组开门暗码.若退出则按*号键.⑵删除所有开门暗码输入8位治理暗码后按钥匙键再按0号键蜂鸣器长鸣一声,红灯快速闪耀后再按钥匙键确认则蜂鸣器发出“嘀.嘀.嘀”的三声长鸣,红蓝灯闪耀,最后‘嘀.嘀’两声,删除完成,即刊出本来所有的开门暗码.若退出则按*号键.⑶修正开门暗码输入原6位开门暗码后按钥匙键再按1号键蜂鸣器长鸣一声,红蓝灯闪耀,此时输入新的6位暗码后按钥匙键蜂鸣器长鸣一声确认后再次输入暗码后按钥匙键蓝灯亮,蜂鸣器长鸣三声则开门暗码修正成功,原开门暗码掉效.如第二次输入暗码错误则按钥匙键蜂鸣器“嘀.嘀.嘀.”嘀.嘀5声后从新输入.若退出则按*号键.注：添加新的开门暗码老是从最前面删除暗码的地位往后排.2.8.5开门⑴治理暗码开门输入治理暗码后按钥匙键,蜂鸣器“嘀”一声,马达动作,蓝灯亮,提示锁已开.门锁检测到开门动作后,主动锁门;假如没有检测到开门动作,5秒钟后,蓝灯灭,也主动锁门.⑵开门暗码开门输入开门暗码后按钥匙键,蜂鸣器“嘀”一声,马达动作,蓝灯亮,提示锁已开.门锁检测到开门动作后,主动锁门;假如没有检测到开门动作,5秒钟后,蓝灯灭,也主动锁门.注：持续5次输入错误暗码锁键盘5分钟①假如是无效的暗码,则蜂鸣器发出“嘀.嘀.嘀”的三声短鸣,红灯亮.②假如电压缺少,则蜂鸣器“嘀.嘀.嘀.嘀.嘀”连响五声,红灯亮.第一次低电压提示后,仍可以开门200次以上,为了包管门锁的正常应用,应实时改换电池●特殊提示1.为了你的财宝安然,我们在此特殊提示您门锁装配完成后请立刻修正治理码并删除所有开门暗码2.为了进步安然性,本体系支撑开门乱码功效.比方：准确的暗码为123456,可以在此暗码的前.后随意率性增长数字（暗码最多不超出12位）,如83.机械钥匙是设置治理卡和治理暗码的症结,又可以应急开锁,我们建议须由专人负责妥当保管.。
