不锈钢酸洗钝化原理 [不锈钢酸洗钝化的方法与工艺]

不锈钢管道酸洗钝化方法一、酸洗钝化的原理和目的酸洗钝化是指通过将酸液与不锈钢管道表面接触，使得酸液中的氢离子与不锈钢表面的金属离子发生反应，去除表面的氧化物和锈蚀物，从而达到清洗和钝化的效果。

酸洗钝化的目的是提高不锈钢管道的耐蚀性能，防止管道的锈蚀和污染。

二、不锈钢管道酸洗钝化的方法和步骤1.酸液的选择酸洗钝化常用的酸液有盐酸、硫酸、磷酸等。

选择酸液要根据具体情况进行，一般情况下，盐酸是最常用的酸液。

在选择酸液的同时，还要考虑酸液的浓度和温度，一般情况下，浓度不宜过高，温度不宜过低。

2.清洗管道表面在进行酸洗钝化之前，首先要对管道表面进行清洗。

可以使用高压水枪或刷子等清洗工具，清洗管道表面的尘土和油污等杂质，保证管道表面的清洁。

3.酸液浸泡清洗完管道表面后，将其浸泡在预先调配好的酸液中。

浸泡时间根据具体情况而定，一般情况下，浸泡时间为15-30分钟。

浸泡过程中可以通过搅拌或循环泵等方式增加酸液与管道表面的接触，加强清洗效果。

4.酸液冲洗酸液浸泡结束后，需要对管道进行酸液的冲洗。

冲洗时，可以使用清水进行多次冲洗，确保管道表面的酸液被彻底清除。

冲洗结束后，还要对管道表面进行干燥处理，可以利用风扇或高温炉等设备进行干燥。

5.钝化处理酸洗钝化的最后一步是进行钝化处理。

钝化液的选择和使用方法与酸液类似，一般使用稀硝酸或稀硫酸作为钝化液。

将钝化液涂覆在管道表面，静置一段时间后，再用清水冲洗干净。

6.相关注意事项在进行不锈钢管道酸洗钝化时，需要注意以下几点：（1）操作时需戴防腐手套、眼镜、防护服等个人防护设备，避免酸液对人体造成伤害。

（2）操作环境要通风良好，避免酸液蒸气的吸入。

（3）注意酸液的浓度和温度，过高或过低都会影响钝化效果。

（4）在处理过程中，尽量避免不锈钢管道的变形、变色等问题。

（5）处理完毕后要将酸液和废物进行妥善处理，防止对环境造成污染。

不锈钢酸洗与钝化规范1、概述奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器.。

奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响，奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。

2、酸洗钝化的原理2、1钝化金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。

其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。

这层膜成独立相存在，通常是氧和金属的化合物。

它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。

奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。

这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。

另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。

对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。

整个处理过程就称为酸洗钝化处理，筒称酸洗钝化。

3、酸洗液、钝化液及酸洗膏配方酸洗液：20%硝酸+5%氢氟酸+75%水钝化液：5%硝酸+2%重铬酸钾十93%水酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。

4、酸洗钝化处理的常规工艺过程为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。

不锈钢管道酸洗钝化施工指导不锈钢管道酸洗钝化指导1、酸洗钝化的目的酸洗钝化的目的是对已完成焊接施工的不锈钢卫生管道及与其连接的不锈钢卫生物料容器的管道内壁与焊缝进行清洗，清除焊接氧化层并在其内壁表面形成金属保护膜，以保证管道与容器的内部清洁，同时延长其使用寿命。

不锈钢管道的酸洗可分为两种：1>采用浸泡法对管道进行的酸洗钝化2>管道循环酸洗钝化2、酸洗钝化的原理金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。

其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地附在金属表面上的钝化膜。

这层膜成独立相存在，通常是氧和金属的化合物。

它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。

奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl一、Br一、F一等卤素离子作用下，极易受到破坏。

这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净仍应控制水的Cl 一含量不超过25ppm的原因之一。

另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。

对于奥氏体不锈钢一般采用氧化性强的为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。

整个处理过程就称为酸洗钝化处理，简称酸洗钝化。

3、酸洗钝化前的准备（以下以管道循环酸洗为例）3.1管道与移动储缸的连接：3.1.1将需要酸洗钝化的所有管道上的阀门、压力表、温度表、压力传感器等全部拆下，并用塑料薄膜包好，对应拆取部位和阀门仪表进行编号并作好标识，以便完成施工后安装复原。

3.1.2阀门拆下后的空缺应用临时管道连接，压力表、温度表等拆除位置应用堵头或堵盖妥善密封，其他短管应用各种连接方式连接到本循环系统中。

不锈钢管道酸洗钝化依据不锈钢管道酸洗钝化是一种常见的处理方法，用于去除管道表面的氧化物和其他杂质，以提高管道的耐腐蚀性能和延长使用寿命。

本文将介绍不锈钢管道酸洗钝化的原理、过程和注意事项。

一、不锈钢管道酸洗钝化的原理不锈钢管道酸洗钝化是通过将管道浸泡在酸性溶液中，利用酸的化学性质来溶解管道表面的氧化物和其他杂质。

常用的酸洗剂有硝酸、氢氟酸、盐酸等，根据不同的管道材质和需求选择不同的酸洗剂。

在酸洗过程中，酸将管道表面的氧化物和杂质溶解，并与金属表面发生化学反应，生成一层致密的钝化膜。

这层钝化膜可以防止进一步的腐蚀和氧化，提高管道的耐腐蚀性能。

二、不锈钢管道酸洗钝化的过程1. 准备工作：将管道清洗干净，去除表面的尘土和油污。

2. 酸洗剂选择：根据管道材质和需求选择合适的酸洗剂，通常是硝酸、氢氟酸或盐酸。

3. 酸洗操作：将管道浸泡在酸洗液中，保持一定的时间，使酸洗剂能够充分作用于管道表面。

4. 中和处理：酸洗完成后，将管道从酸洗液中取出，用碱性溶液进行中和处理，以中和管道表面残留的酸性溶液。

5. 水洗：用清水对管道进行充分冲洗，将管道表面的酸性溶液和残留物彻底清除。

6. 干燥：将管道晾干或用风机吹干，确保管道表面干燥。

三、不锈钢管道酸洗钝化的注意事项1. 安全操作：酸洗剂具有强腐蚀性和刺激性，操作时要佩戴防护手套、护目镜等安全装备，避免酸液接触皮肤和眼睛。

2. 通风环境：酸洗过程中产生的酸性气体有毒，应在通风良好的环境下进行操作，避免对人员造成伤害。

3. 控制酸洗时间：酸洗时间过长会导致管道表面钝化膜过厚，影响管道的质量和使用寿命；酸洗时间过短则不能完全去除管道表面的氧化物和杂质，影响钝化效果。

4. 控制酸洗温度：酸洗温度过高容易引起酸洗液的剧烈反应，产生危险物质；酸洗温度过低则影响酸洗效果。

5. 中和处理：酸洗后的管道表面仍残留有酸性溶液，需及时进行中和处理，以免对管道表面产生二次腐蚀。

6. 水洗彻底：水洗过程中要充分冲洗管道，确保管道表面没有残留的酸性溶液和残留物，以免对管道产生腐蚀。

不锈钢酸洗钝化原理和钝化的方法与工艺不锈钢是一种具有优良耐腐蚀性能的合金材料。

然而，在一些情况下，不锈钢表面可能会产生薄层有害的铁锈，这会影响不锈钢的性能和美观度。

为了使不锈钢表面达到更好的耐腐蚀性能和美观度，常常需要进行酸洗钝化处理。

一般来说，不锈钢酸洗钝化的工艺可分为以下几个步骤：1.表面清洗：通过机械或化学方法，将不锈钢表面的油污、灰尘等杂质清除干净，为后续的酸洗钝化做好准备。

2.酸洗：将不锈钢部件浸泡在浓度适宜的酸性溶液中，酸洗可以去除不锈钢表面的氧化物、氢氧化物和杂质等，同时在表面形成一层铁氧化物，作为后续钝化的基础。

3.钝化处理：在经过酸洗后，不锈钢表面会形成铁氧化物层，但这层氧化物并不稳定，容易被降解。

为了增加钝化膜的稳定性，可以选择适当的钝化剂，使其在表面与铁氧化物反应，形成致密、稳定的钝化膜，如铬酸钝化、氮化钝化等。

4.清洗：将钝化处理后的不锈钢部件进行充分清洗，将残留在表面的酸性溶液、钝化剂等溶液彻底清除。

5.除锈：如果钝化过程中产生了不均匀的钝化膜，或者其他原因导致表面有锈斑、锈垢等，需要进行有效的除锈处理，以保证整个钝化过程的质量。

需要注意的是，在进行不锈钢酸洗钝化处理时，应选择适当的酸洗钝化液浓度和温度，以及适当的酸洗时间和钝化时间。

不同的不锈钢材料和应用环境都可能需要不同的酸洗钝化工艺，所以在具体操作中，需要根据材料和要求来选择与调整工艺参数。

总之，不锈钢酸洗钝化是一种重要的表面处理工艺，能够提高不锈钢材料的耐腐蚀性能和美观度。

正确选择合适的材料、工艺参数和操作方法，可以确保不锈钢酸洗钝化的效果和质量。

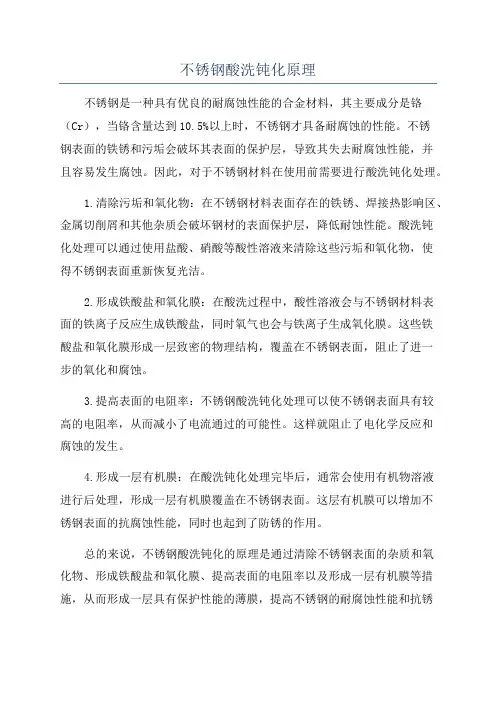

不锈钢酸洗钝化原理
不锈钢是一种具有优良的耐腐蚀性能的合金材料，其主要成分是铬（Cr），当铬含量达到10.5%以上时，不锈钢才具备耐腐蚀的性能。

不锈
钢表面的铁锈和污垢会破坏其表面的保护层，导致其失去耐腐蚀性能，并
且容易发生腐蚀。

因此，对于不锈钢材料在使用前需要进行酸洗钝化处理。

1.清除污垢和氧化物：在不锈钢材料表面存在的铁锈、焊接热影响区、金属切削屑和其他杂质会破坏钢材的表面保护层，降低耐蚀性能。

酸洗钝
化处理可以通过使用盐酸、硝酸等酸性溶液来清除这些污垢和氧化物，使
得不锈钢表面重新恢复光洁。

2.形成铁酸盐和氧化膜：在酸洗过程中，酸性溶液会与不锈钢材料表
面的铁离子反应生成铁酸盐，同时氧气也会与铁离子生成氧化膜。

这些铁
酸盐和氧化膜形成一层致密的物理结构，覆盖在不锈钢表面，阻止了进一
步的氧化和腐蚀。

3.提高表面的电阻率：不锈钢酸洗钝化处理可以使不锈钢表面具有较
高的电阻率，从而减小了电流通过的可能性。

这样就阻止了电化学反应和
腐蚀的发生。

4.形成一层有机膜：在酸洗钝化处理完毕后，通常会使用有机物溶液
进行后处理，形成一层有机膜覆盖在不锈钢表面。

这层有机膜可以增加不
锈钢表面的抗腐蚀性能，同时也起到了防锈的作用。

总的来说，不锈钢酸洗钝化的原理是通过清除不锈钢表面的杂质和氧
化物、形成铁酸盐和氧化膜、提高表面的电阻率以及形成一层有机膜等措施，从而形成一层具有保护性能的薄膜，提高不锈钢的耐腐蚀性能和抗锈
性能。

不锈钢酸洗钝化处理是不锈钢制品制造和使用过程中重要的工艺环节，能够延长不锈钢的使用寿命，提高产品质量。

不锈钢酸洗钝化原理和钝化的方法与工艺不锈钢酸洗钝化原理和钝化的方法与工艺1．不锈钢酸洗钝化的必要性:奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。

在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2．不锈钢酸洗钝化原理不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。

不锈钢酸洗钝化原理[不锈钢酸洗钝化的方法与工艺]不锈钢酸洗钝化的方法与工艺1 酸洗钝化处理方法比较不锈钢设备与零部件酸洗钝化处理根据操作不同育多种方法，其适用范围与特点见表1。

表1不锈钢酸洗钝化方法比较2 酸洗钝化处理配方举例2.1一般处理(1)酸洗药剂HNO3 6％～25％+HF 0.5％～8％(体积分数)；温度21℃～60℃；时间按需要；或药剂柠檬酸铵5％～10％(质量分数)；温度49℃～71℃；时间10 min～60min。

(2)钝化药剂HNO3 20％～50％(体积分数)；温度49～71℃；时间10 min～30min；或温度2l～38℃；时间30 min～60min；或药剂HNO3 20％～50％+Na2Cr207H2O 22％～6％(质量分数)；温度49℃～54℃；时间15 min～30min；或温度21℃～38℃；时间30 min～60min。

(3)除鳞酸洗药剂H2SO4 8％～11％(体积分数)；温度66℃～82℃；6寸间5 min～45min；及药剂HNO3 6％～25％+HF 0.5％～8％(体积分数)；温度21℃～60℃；或HNO3 15％～25％+HF l％～8％(体积分数)。

2.2膏剂法处理(1)以广州石化尿素不锈钢新设备内表面焊缝及母材钝化和维修表面打磨焊缝的局部钝化为例酸洗膏：25％HNO3~+4％HF+7l％冷凝水(体积分数)与BaSO4，调至糊状。

钝化膏：30％HNO3或25％HNO3+1％(质量分数)K2Cr2O7与BaSO4调至糊状。

涂覆表面5～30min，用冷凝水冲洗至pH=7，对单台设备也可采用喷洒双氧水的化学钝化法。

(2)以上海大明铁工厂专利m为例。

酸洗钝化膏：HNO38％～14％(作钝化剂)；HF l0％～15％(作腐蚀剂)；硬月S酸镁2.2％～2.7％(作增稠剂)硝酸镁60％～70％(作填料，提高粘附力与渗透性)；多聚磷酸钠2.3％～2.8％(作缓蚀剂)；水(调节粘度)。

不锈钢管道酸洗钝化工艺流程一、引言不锈钢管道是一种常用的管道材料，由于其抗腐蚀性能好、耐高温、耐压力等特点，在工业生产中得到广泛应用。

然而，不锈钢管道在使用过程中，可能会因为外界环境因素导致表面产生氧化膜、锈斑等问题，影响其美观性和使用寿命。

因此，对不锈钢管道进行酸洗钝化处理是必要的。

二、酸洗钝化的原理酸洗钝化是通过将不锈钢管道浸泡在酸性溶液中，利用酸的腐蚀性将管道表面的氧化膜、锈斑等物质去除，然后在管道表面形成一层致密、均匀的钝化膜，提高不锈钢管道的耐腐蚀性能。

三、酸洗钝化工艺流程1. 清洗准备：将待处理的不锈钢管道表面清洗干净，去除表面的油污、灰尘等杂质，以确保酸洗钝化效果良好。

2. 酸洗：将清洗后的不锈钢管道浸泡在稀硝酸、稀硫酸或混合酸中，时间根据管道表面的污染程度和要求的钝化膜厚度而定，通常为10-30分钟。

酸洗过程中需注意保持酸液的温度和浓度，避免过高或过低导致管道表面腐蚀或钝化效果不理想。

3. 中和洗净：将酸洗后的不锈钢管道用水洗净，去除残留的酸液，然后用中和剂中和管道表面的酸性物质，以保证管道表面的中性。

4. 钝化处理：将中和洗净后的不锈钢管道浸泡在钝化剂溶液中，使其与管道表面发生化学反应，生成致密、均匀的钝化膜。

钝化剂的选择根据不同的要求和材质而定，常用的有硝酸铬、硝酸亚铁、硫酸铜等。

钝化处理时间一般为20-60分钟。

5. 清洗干燥：将钝化处理后的不锈钢管道用水洗净，去除残留的钝化剂溶液，然后进行干燥处理，可采用自然干燥或烘干的方式。

四、注意事项1. 在进行酸洗钝化处理时，应采取必要的安全措施，如佩戴防护手套、护目镜等，避免酸液对皮肤和眼睛的伤害。

2. 酸洗钝化处理应在通风良好的环境下进行，以避免吸入有害气体对身体健康的影响。

3. 酸洗钝化剂的选择应根据不锈钢管道的材质和要求进行，以确保钝化膜的质量和效果。

4. 酸洗钝化处理后的不锈钢管道应避免与其他腐蚀性物质接触，以防止钝化膜的破坏。

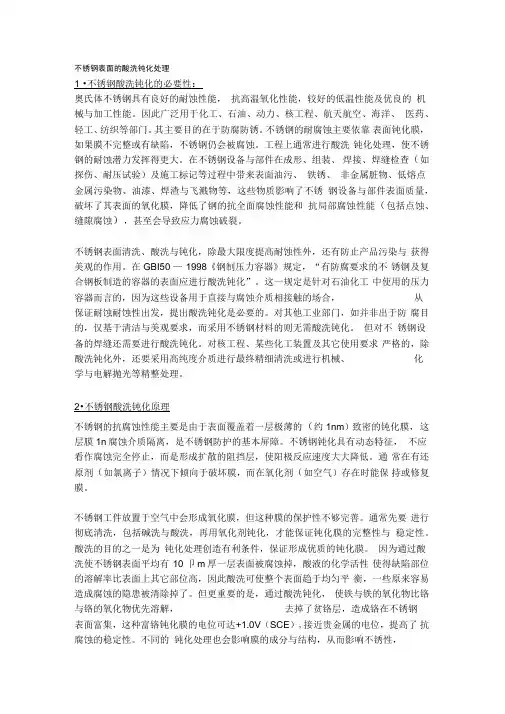

不锈钢表面的酸洗钝化处理1 •不锈钢酸洗钝化的必要性：奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加工性能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查（如探伤、耐压试验）及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能（包括点蚀、缝隙腐蚀），甚至会导致应力腐蚀破裂。

不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。

在GBI50 —1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。

这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。

对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材料的则无需酸洗钝化。

但对不锈钢设备的焊缝还需要进行酸洗钝化。

对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。

2•不锈钢酸洗钝化原理不锈钢的抗腐蚀性能主要是由于表面覆盖着一层极薄的（约1nm）致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。

不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。

通常在有还原剂（如氯离子）情况下倾向于破坏膜，而在氧化剂（如空气）存在时能保持或修复膜。

不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。

不锈钢酸洗钝化的方法与工艺不锈钢酸洗钝化是一种表面处理技术，主要用于去除不锈钢表面的污垢、氧化物和金属杂质，同时形成一层致密的铬氧化物保护层，以达到提高不锈钢耐腐蚀性能和塑性强度的目的。

下面简单介绍一下不锈钢酸洗钝化的方法与工艺。

一、酸洗处理方法：1.浸泡酸洗法：将不锈钢工件浸泡在酸液中进行处理。

主要涉及的酸液有硫酸、盐酸和氢氟酸等。

2.喷淋酸洗法：采用喷淋设备将酸液均匀喷洒在不锈钢表面进行处理。

这种方法能更加均匀地处理不锈钢表面，但能耗较高。

3.浸涂酸洗法：将酸液涂刷在不锈钢表面，较适用于尺寸较大的工件。

二、酸洗处理工艺：1.去油脂污染：不锈钢表面常会附着有油脂和其他污染物，首先需要使用碱性清洗剂或去污剂彻底清除表面的油脂和杂质。

2.酸洗处理：将清洗干净的不锈钢工件置于酸槽中，通常使用硫酸、盐酸和氢氟酸等酸液进行酸洗处理。

其中硫酸、盐酸或其混合酸液常被用于去除不锈钢表面的氧化皮和锈蚀。

3.冲洗：酸洗处理后，需要将酸液从不锈钢表面冲洗干净。

一般使用清水进行冲洗，以确保彻底去除酸液。

4.钝化处理：酸洗后的不锈钢需要进行钝化处理，以形成一层厚度约为0.1~10微米的致密铬氧化物保护层。

常用的钝化剂有硫酸铜、硝酸铬和硫酸酌钾等。

钝化处理可以采用浸泡法、喷淋法或浸涂法。

5.冲洗与干燥：钝化处理后，需要再次进行清洗与冲洗，然后通过热风或其他方法对不锈钢工件进行干燥，以防止水分导致的污染和腐蚀。

总结：不锈钢酸洗钝化是一项重要的不锈钢表面处理技术，能够提高不锈钢的耐腐蚀性能和塑性强度。

酸洗钝化方法主要有浸泡酸洗法、喷淋酸洗法和浸涂酸洗法，工艺包括去油脂污染、酸洗处理、冲洗、钝化处理和冲洗与干燥。

不锈钢管道表面酸洗钝化方法一、引言不锈钢管道作为一种重要的工业材料，在许多领域被广泛应用。

然而，长期使用后，不锈钢管道的表面容易受到氧化、腐蚀等因素的影响，降低其使用寿命和性能。

为了解决这一问题，人们采用了酸洗钝化的方法来对不锈钢管道进行处理，以增强其耐蚀性和耐磨性。

二、酸洗钝化的原理酸洗钝化是利用酸性溶液对不锈钢管道表面进行处理的一种方法。

其原理主要包括两个方面：一是酸性溶液能够溶解不锈钢表面的氧化物和杂质，清除污染物质，使管道表面变得干净；二是酸性溶液与不锈钢表面发生化学反应，形成一层致密的氧化钝化膜，提高管道的耐蚀性和耐磨性。

三、酸洗钝化的步骤酸洗钝化的过程通常包括以下几个步骤：1. 清洗：首先，将不锈钢管道表面的尘土和杂质清洗干净，以确保酸洗钝化效果的有效实施。

2. 酸洗：将不锈钢管道浸泡在酸性溶液中，酸性溶液可以选择硫酸、盐酸、硝酸等。

在酸洗过程中，酸性溶液与不锈钢表面发生反应，溶解氧化物和杂质，并形成致密的氧化钝化膜。

3. 中和：酸洗后需要对管道进行中和处理，以避免酸性残留对管道的腐蚀。

中和处理可以使用碱性溶液，如氢氧化钠溶液或碳酸氢钠溶液。

4. 清水冲洗：将管道用清水反复冲洗，以去除酸洗过程中产生的残留物和碱性溶液。

5. 干燥：将清洗干净的管道进行干燥处理，以避免水分对不锈钢管道的影响。

四、酸洗钝化的注意事项在进行酸洗钝化时，需要注意以下几点：1. 酸洗剂的选择：根据不同的管道材质和使用环境，选择合适的酸洗剂，以确保酸洗效果和安全性。

2. 酸洗时间：酸洗时间不宜过长，以免过度腐蚀管道表面。

通常，酸洗时间在10-30分钟之间较为适宜。

3. 中和处理：中和处理时要注意控制中和剂的用量和浓度，以免对管道产生二次腐蚀。

4. 清洗和干燥：清洗和干燥过程要彻底，避免留下水分或污染物质，影响管道的使用效果。

五、酸洗钝化的应用和效果酸洗钝化广泛应用于不锈钢管道的制造、安装和维护过程中。

通过酸洗钝化处理，不锈钢管道的耐蚀性和耐磨性得到了显著提高，延长了管道的使用寿命。

不锈钢酸洗钝化膏配方,酸洗钝化工艺及技术应用导读：本文详细介绍了不锈钢酸洗钝化膏的技术，特点，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

不锈钢酸洗钝化膏主要应用于家用电器、电子零部件、汽车零部件等不锈钢表面处理，禾川化学引进国外配方破译技术，专业从事不锈钢酸洗钝化膏成分分析、配方还原、研发外包服务，为钝化液相关企业提供一整套配方技术解决方案。

一、不锈钢酸洗钝化技术不锈钢是现代工业上广泛使用的材料，奥氏体不锈钢具有良好的耐蚀、抗高温氧化性能, 较好的低温性能及优良的机械与加工性能, 因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

不锈钢酸洗钝化技术多种多样，企业根据不同的产品类型及现场操作条件采取不同的方法。

不锈钢酸洗钝化技术可以操作的方法有喷淋法、浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法，其中，浸渍法、膏剂法、喷淋法是应用比较广泛的酸洗钝化技术。

其中的膏剂法，即不锈钢酸洗钝化膏成为不锈钢表面处理的热门方法，目前已在国内广泛使用并有系列产品供应。

酸洗钝化膏主要成分是硝酸、氢氟酸、缓蚀剂、增稠剂等按一定比例组成，拥有《不锈钢酸洗钝化膏》CB/T3595-94 具体的检验规则，手工操作，适合现场施工，对不锈钢化学品的焊缝处理、焊接变色、拐角死角及大面积的涂抹钝化都适用。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！1.1不锈钢酸洗钝化的原理不锈钢之所有具有抗腐蚀性能，是因为在材料的表面形成了一层非常稳定的钝化保护摸。

不锈钢酸洗钝化膏配方,酸洗钝化工艺及技术应用导读：本文详细介绍了不锈钢酸洗钝化膏的技术，特点，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。

不锈钢酸洗钝化膏主要应用于家用电器、电子零部件、汽车零部件等不锈钢表面处理，禾川化学引进国外配方破译技术，专业从事不锈钢酸洗钝化膏成分分析、配方还原、研发外包服务，为钝化液相关企业提供一整套配方技术解决方案。

一、不锈钢酸洗钝化技术不锈钢是现代工业上广泛使用的材料，奥氏体不锈钢具有良好的耐蚀、抗高温氧化性能, 较好的低温性能及优良的机械与加工性能, 因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

不锈钢酸洗钝化技术多种多样，企业根据不同的产品类型及现场操作条件采取不同的方法。

不锈钢酸洗钝化技术可以操作的方法有喷淋法、浸渍法、膏剂法、涂刷法、喷淋法、循环法、电化学法等6种方法，其中，浸渍法、膏剂法、喷淋法是应用比较广泛的酸洗钝化技术。

其中的膏剂法，即不锈钢酸洗钝化膏成为不锈钢表面处理的热门方法，目前已在国内广泛使用并有系列产品供应。

酸洗钝化膏主要成分是硝酸、氢氟酸、缓蚀剂、增稠剂等按一定比例组成，拥有《不锈钢酸洗钝化膏》CB/T3595-94 具体的检验规则，手工操作，适合现场施工，对不锈钢化学品的焊缝处理、焊接变色、拐角死角及大面积的涂抹钝化都适用。

禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。

样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。

有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！1.1不锈钢酸洗钝化的原理不锈钢之所有具有抗腐蚀性能，是因为在材料的表面形成了一层非常稳定的钝化保护摸。

不锈钢储罐酸洗钝化原理以及技术要领2017.03不锈钢罐的抗腐蚀性能主要由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，主要是使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集。

不锈钢罐酸洗钝化技术多种多样，企业根据不同的产品类型及现场操作条件采取不同的方法。

不锈钢罐酸洗钝化工艺流程不锈钢罐酸洗钝化的主要流程为：前处理(净化表面)→酸洗钝化及冲洗→后处理(成品保护)。

前处理的主要内容是净化酸洗、钝化物件的表面，清除表面的各种油脂、焊接飞溅、焊疤、氧化皮等。

酸洗钝化可以将酸洗、钝化分开处理，也可以将酸洗、钝化合二为一同步进行处理。

将酸洗、钝化分开处理时，多采用将工件整体浸泡在酸洗钝化液中的方式，适合于小型零部件或内部可以进行液体循环的管线、线形设备。

将酸洗钝化合二为一处理时，可以采用液体浸泡方式(适合范围同上)，也可以采用膏体进行涂抹，由于膏体涂抹方便，在不同位置都可以保持较长时间不流失及润湿性，从而保证了酸洗钝化必要的时间，广泛应用在大型设备现场酸洗钝化处理上。

不锈钢罐容积大，无法实现整体浸泡方式进行酸洗钝化，并且无法实现酸洗钝化液在罐体内循环使用。

为此，只能采用涂抹酸洗钝化膏体的方法进行酸洗钝化工作。

将酸洗、钝化两个工序合二为一进行处理，节省工序，便于施工，并且膏体能长时间保持润湿状态，利于保证酸洗钝化的有效时间，保证能够形成致密的氧化膜。

为此，不锈钢罐酸洗钝化的整体工艺流程为：脚手架的搭设→板材表面的清理→酸洗钝化膏的涂抹→清水(脱盐水即Cl-含量小于等于25ppm)冲洗→中性检测(pH 值)→酸洗钝化质量检测→吹干，封罐成品保护。

不锈钢罐酸洗钝化的质量评定与检验方法1、表面检验：酸洗钝化表面应呈均匀的银白色，没有明显的腐蚀痕迹，焊缝及热影响区不得有氧化皮，不得有颜色不均匀的斑痕。

2、残液检验：用石蕊试纸检查表面残液洁净程度，pH值中性为合格。

3、钝化膜致密性检验：用3毫升硝酸 + 1克铁氰化钾 + 50毫升清水调配溶液，然后用清水稀释到100毫升配制成检验试剂。

介绍不锈钢的酸洗钝化原理！1酸洗钝化原理不锈钢的耐腐蚀性主要是因为在钢中添加了较高含量的Cr元素（如316L W（Cr）=16.00～18.00），Cr 元素易于氧化，能在钢的表面迅速形成致密的Cr2O3氧化膜，使钢的电极电位和在氧化介质中的耐蚀性发生突变性提高，不锈钢的耐腐蚀性能主要依靠表面覆盖的这一层极薄的（约1nm）致密的钝化膜，这层钝化膜与腐蚀介质隔离，是不锈钢防护的基本屏障，如果钝化膜不完整或有缺陷被破坏，不锈钢仍会被腐蚀。

不锈钢化学品船在内胆板材、设备及附件的吊运、装配、焊接、焊缝检查（如着色探伤、耐压实验）及加工过程中带来的表面油污、划伤、铁锈、杂质、低熔点金属污染物、油漆、焊渣、飞溅物等，这些物质影响了不锈钢表面质量，破坏了其表面钝化膜，降低了表面耐蚀性，还易与以后载运的化学品中的腐蚀介质共同作用，引发点蚀、晶间腐蚀、甚至会导致应力腐蚀开裂。

在GB150《压力容器》中规定:“有防腐要求的不锈钢制造的容器表面应进行酸洗钝化“。

不锈钢化学品船还由于载运多种不同的化学品，对防止货品污染有很高的要求，而国产不锈钢板表面质量相对较差，通常应对不锈钢板、设备、附件进行机械、化学或电解抛光等精整处理后再清洗、酸洗钝化，使不锈钢具有更强的耐蚀力。

不锈钢化学品船在营运中通常有使用海水洗舱的工序, 海水中富含氯离子，对钝化膜具有较大的腐蚀作用，工况恶劣，进行酸洗钝化更是不可缺少。

不锈钢钝化膜具有动态特征，不应看作腐蚀完全停止，而是在形成扩散的保护层，通常在有还原剂（如氯离子）的情况下倾向于破坏钝化膜，而在氧化剂（如空气）存在时能保护和修复钝化膜。

不锈钢放置于空气中会形成氧化膜，但这种膜的保护性不够完善，通过酸洗使不锈钢表面平均有厚度为10μm的一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其他部位高，因此酸洗可使整个表面趋于均匀平衡，更重要的是，通过酸洗钝化，使铁及铁的氧化物比铬和铬的氧化物优先溶解，去掉了贫铬层，使不锈钢表面富铬，在氧化剂钝化作用下使表面产生完整稳定的钝化膜，这种富铬钝化膜的电位可达＋1.0V(SCE),接近贵金属的电位，提高了抗腐蚀的稳定性。
