火灾自动报警系统技术交底

（火灾自动报警系统）分部分项施工技术交底记录
渝建竣－２8 工程名称武隆南城中央广场3#楼消防工程施工单位浙江省工业设备安装集团公司重庆分公司分部分项名称火灾报警系统施工班组电工班交底部位计划完成日期交底日期
1．质量标准及执行规程规范：必须严格执行〈〈建筑电气工程施工质量验收规范〉〉（GB50303-2002）
《火灾报警系统施工及验收收规范》GB50166-2007
2．安全操作事项： 1.进入施工现场戴好安全帽。

2. 酒后不能上班、不能赤脚。

3严格遵守现场的规章制度.
3．操作要点及技术措施：1.暗配的导管,埋设深度与建筑物、构筑物表面的距离不小于30㎜；2.线管
间的连接采用直接头粘接且牢固; 3明配的线管应排列整齐，固定点间距均匀，安装牢固，4、线路连
接采用扣压连接，角钢∠25×3做支架，4、晨配线管表面涮防火涂料。

4．其它注意事项：1、施工现场人员必须做到文明、安全施工、施工中发生问题应急时向上报。

2、施工人员必须做好“三防工作”。

3、注意与土建单位的配合。

主要参加人员：
项目技术负责人：
交底人：
交底接收人：
年月日。

最新火灾自动报警系统技术交底前应进行验收，检查其外观、功能是否正常，如有损坏或故障应及时更换或修理。

2、探测器（含底座）安装高度应符合设计要求，一般应在地面1.5m以上，墙面1.2m以下，且不得安装在通风口、烟囱、空调出风口等有影响的位置。

3、探测器（含底座）安装时应注意防水、防尘，防止外来物质进入探测器内部影响其正常工作。

4、探测器（含底座）安装时应注意方向，不得对着窗户、门口等有影响的位置，且应避免与光源、热源、电源等干扰源距离过近。

5、探测器（含底座）安装后应进行调试和测试，确保其灵敏度和稳定性符合设计要求。

四）、调试、检测和验收1、在安装完成后，应进行调试，包括探测器的感应灵敏度、报警信号传输的可靠性等。

2、检测应按照设计要求进行，包括探测器的感应能力、报警信号传输的可靠性等。

3、验收时应按照设计要求进行，包括探测器的数量、位置、性能、功能等。

4、验收合格后，方可交付使用。

以上是火灾自动报警系统分项工程质量技术交底的内容，建设单位和施工单位应认真履行，确保工程质量达到设计要求。

1.在土建装饰完成后，应搪瓷导线并压接线鼻子后连接探测器。

根据施工图和装修吊顶布置图，现场定位划线。

对于面积较大的场所，应将探测器确认灯安装在易于观察的位置，并注意纵横排列对称。

2.当梁突出顶棚高度小于200mm时，设置感烟、感温探测器时可不考虑对探测器保护面积的影响。

当梁突出顶棚的高度在200mm～600mm时，应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。

当梁突出顶棚的高度超过600mm时，每个被梁隔断的梁间区域应至少设置一只探测器。

对于梁间距小于1米的情况，可不计算梁对探测器保护面积的影响。

3.在宽度小于3m的走道顶棚上设置探测器时，宜从中间布置。

安装感温探测器的间距不应超过10m，安装感烟探测器的间距不应超过15m。

探测器至端墙的距离不应大于探测器安装间距的一半。

探测器周围0.5m内不应有遮挡物，探测器至墙壁、梁边的水平距离不应小于0.5m。

一、交底目的为确保火灾自动报警系统施工和使用的安全性，提高火灾预防能力，降低火灾风险，特对参与火灾自动报警系统施工、安装、调试及维护的相关人员进行安全技术交底。

二、交底对象1. 施工单位项目经理、技术负责人、施工人员。

2. 消防设施维护保养人员。

3. 使用单位消防安全管理人员。

三、交底内容1. 系统概述（1）火灾自动报警系统是建筑消防设施的重要组成部分，主要由火灾探测器、报警控制器、消防联动控制设备等组成。

（2）系统功能：实现火灾的早期探测、报警，并自动启动消防设备，控制火灾蔓延。

2. 施工要求（1）施工前，施工单位应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。

（2）设备、材料进场检验：设备、材料及配件进入施工现场应有清单、使用说明书、质量合格证明文件、国家法定质检机构的检验报告等文件。

火灾自动报警系统中的强制认证（认可）产品还应有认证（认可）证书和认证（认可）标识。

（3）系统施工：施工单位应做好施工、检验、调试、设计变更等相关记录，施工过程结束后，对系统的安装质量进行全数检查。

3. 设备安装（1）火灾探测器安装：探测器应水平安装，距墙壁、梁边的水平距离为0.5m，周围不应有遮挡物。

感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。

（2）手动火灾报警按钮安装：安装在墙上距地面（楼）高度1.5m处，应安装牢固，不得倾斜。

按钮的外接导线，应留有10cm以上的余量。

（3）火灾报警控制器安装：在墙上安装时，其底边距地（楼）面高度1.5m处。

落地安装时，底边高出地坪0.1~0.2m。

控制器的主电源应直接与消防电源连接，控制器的接地应牢固。

4. 系统调试（1）调试前，对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。

（2）系统调试应按现行国家标准的要求进行，确保系统功能正常运行。

5. 消防联动控制（1）消防联动控制设备应按照消防设备联动逻辑说明进行安装和调试。

一、火灾自动报警系统1 、系统组成(1) 探测器：感烟探测器、感温探测器、火焰探测器(2) 手动报警装置：手动报警按钮(3) 报警控制器：区域报警器、集中报警器、控制中心报警器2 、系统完成的主要功能火灾发生时，探测器将火灾信号传输到报警控制器，通过声光信号表现出来，并在控制面板上显示火灾发生的部位，从而达到预报火灾的目的。

勇士，也可以通过手动报警按钮完成报警的功能。

3 、系统容易发现的问题、产生的原因和简单的处理方法：(1) 探测器误报警、探测器报故障原因：探测器灵敏度选择比合理，环境湿度过大，风速过大，粉尘过大，机械震动，探测器使用时间过长，器件参数下降等处理办法：根据安装环境选择适当的宁敏度的探测器，安装时应避开风口及风速较大的通道，定期检查，根据情况清洗和跟换探测器(2) 手动按钮误报警，手动按钮报故障原因：按钮使用时间过长，参数下降或者按钮人为损坏处理办法：定期检查，损坏的即使更换，以免影响系统进行(3) 报警控制器报故障原因：机械本身器件损坏故障或者外接探测器、手动按钮问题引起报警控制器报故障、报火警处理办法：用表或者自身诊断程序判断检查机器本身，排除故障或者按(1) (2)处理方法，检查故障是否由外接引起(4) 路线故障原因：绝缘层损坏，接头松动，环境湿度过大造成绝缘下降处理办法：用表检查绝缘程度，检查接头情况，接线时采用焊接、塑封等工艺二、消火栓系统1 、系统组成：消防泵、稳压泵(稳压罐)、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜2 、系统完成的主要功能消火栓系统管道中充满存有压力的水，如系统有微量的泄漏，可以靠稳压泵或者稳压罐来保持系统的水和压力。

当火灾时，首先打开消火栓箱，按要求接合接口、水带，讲水枪对准火源，打开消火栓阀门，水枪即将哟与水喷出。

按下消火栓按钮时，通知消火栓启动消防泵向管道中供水3 、系统容易浮现的问题、产生的原因和简单的处理办法(1) 打开消火栓阀门无水原因：可能管道中有泄漏点，使管道无水，且压力表损坏，稳压系统不起作用处理办法：检查泄漏点、压力表，修复或者安上稳压装置，保证消火栓有水(2) 按下手动按钮，不能联动启动消防泵原因：手动按钮接线松动，按钮本身顺坏，联动控制柜本身故障，消防泵启动柜故障或者连接松动，消防泵本身故障处理办法：检查各设备接线，设备本身器件，检查泵本身电气、机构部份有无故障并进行排除三、喷淋系统1 、系统组成：闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜2 、系统完成的主要功能系统处于正常状态时，管道内有一定压力的水，当有火灾发生时，水流指示器动作，信号传输到消防中心的控制柜上报警，当湿式报警装置报警，压力开关动作后，通过控制柜启动喷淋泵启动喷淋泵为管道供水，完成系统的灭火功能3 、系统容易浮现的问题，产生的原因和简单的处理方法(1) 稳压装置频繁动作原因：主要为湿式前端有泄漏，还会有水暖出泄漏、闭式喷头泄漏、末端泄放装置没关好处理办法：检查各水暖件、喷头和末端泄放装置，找出泄漏点进行处理(2) 水流指示器在水流动作后不报信号原因：除电气路线及端子压线问题外，主要是水流指示器本身的问题，包括浆片不动，浆片损坏，微动开关损坏或者干簧管触点烧毁，或者永久性磁铁不起作用处理办法：检查浆片是否损坏或者塞死不动，检查永久性磁铁、干簧管等器件(3) 喷头动作后或者末端泄放装置打开联动泵后管道前端无水原因：主要为湿式报警装置的蝶阀不动作，湿式报警装置不能将水送到前端管道处理办法：检查湿式报警装置，主要是蝶阀，只到灵便翻转，在检查湿式报警装置的其他部件(4) 联动信号发出，喷淋泵不动作原因：可能为控制装置及消防泵启动柜接线松动或者器件失灵，也可能是喷淋泵本身机械故障处理办法：检查各连线及水泵本身四、防排烟系统1 、系统组成：排烟阀、手动控制装置、排烟风机、防排烟控制柜2 、系统完成的主要功能火灾发生时，防排烟控制柜接到火灾信号，发出打开排烟风机的指令，火灾区域开始排烟，也可恶意人为的通过手动控制装置进行人工操作，完成排烟功能3 、系统容易浮现的问题、原因及简单处理办法：(1) 排烟阀打不开原因：排烟阀控制机械失灵，电磁铁不动作或者机械锈蚀引起排烟阀打不开处理办法：时常检查操作机构是否锈蚀，是否有卡住的现象，检查电磁铁是否工作正常(2) 排烟阀手动打不开原因：手动控制装置卡死或者拉筋线松动处理办法：检查手动操作机构(3) 排烟风机不启动原因：排烟分好几控制系统器件失灵或者连线松动、机械故障处理办法：检查机械系统控制部份各器件系统连线等五、防火卷帘系统1 、系统组成：感烟探测器、感温探测器、控制按钮、机电、限位开关、卷帘门控制柜2 、系统完成的主要功能在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探头报警，火灾信号送达控制中心，控制中心发出启动信号，卷帘门自动降到距离地面1.8m 的位置(特殊部位的卷帘门可一步到底)，如果感温探头在报警，卷帘门才降到底3 、系统容易浮现的问题、产生的原因和简单的处理办法(1) 防火卷帘不能上升下降原因：可能电源故障、机电故障或者门本身卡住处理办法：检查主电、控制电源及机电，检查门本身(2) 防火卷帘有上升无下降或者有下降无尚升原因：下降或者上升按钮有问题，接触器触头及接线问题。

火灾自动报警系统技术交底1.线管敷设1.1 施工准备1.1.1.管子切断: 用钢锯、砂轮锯进行切管, 将需要切断旳管子度量精确, 放在钳口内卡牢。

保证断口处平齐不歪斜, 管口刮铣光滑、无毛刺, 管内铁屑除净。

1.1.2.弯管、箱、盒、支架预制: 根据施工图加工好多种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

一般管径25mm及如下时, 可使用手扳弯管器, 即将管子插入弯管器, 逐渐弯出所需弯度；管径32mm及以上时, 可使用液压弯管器。

1.1.3.钢管旳连接:1）弯曲: 钢管旳弯曲多使用弯管器或电动弯管机。

管子旳弯曲半径大小直接影响穿线旳难易程度, 因此在弯曲管子时必须保证弯曲半径符合规范规定, 即: 明配管不易不不小于管外径旳6倍, 当两个接线盒间只有一种弯曲时, 其弯曲半径不易不不小于管外径旳4倍；暗配管不应不不小于管外径旳6倍, 当敷设于地下或混凝土内时, 则不应不不小于管外径旳10倍。

2）连接: 采用紧定螺钉连接时, 螺钉应拧紧；在振动场所, 紧定螺钉应有防松动措施。

其长度应为管外径旳2.0～3.0倍, 管旳接口应在直管接头内中心即1/2处。

根据配管线路旳规定采用90°直角弯管接头时, 管旳接口应插入直角弯管旳承插口处, 并应到位, 再使用压接器压接, 其扣压点应不少于两点。

压接后, 在联接口处涂抹铅油, 使其整个线路形成完整旳统一接地体。

箱、盒开孔应整洁, 应与管径相吻合, 规定一管一孔, 不得开长孔。

铁制箱、盒严禁用电气焊开孔。

两根以上管入箱、盒, 要长短一致, 间距均匀, 排列整洁。

明配钢管或暗配旳镀锌钢管入箱、盒应采用锁紧螺母或护圈帽固定, 用锁紧螺母固定旳管端螺纹宜外露锁紧螺母2-3扣。

护口要良好, 使金属箱、盒到达导电接地旳规定。

可挠金属管旳连接, 宜使用带有螺纹旳直接头进行。

1.1.4、管路两个接线点之间旳距离在下列长度范围内, 应加装接线盒。

接线盒旳位置应便于穿线和检修：管路无弯时, 不超过30m；管路有一种转弯时, 不超过20m；管路有两个转弯时, 不超过15m；管路有三个转弯时, 不超过8m。

1 、设备、材料及配件进入施工现场应有清单、使用阐明书、质量合格证明文献、国家法定质检机构旳检查报告等文献。

火灾自动报警系统中旳强制认证(承认)产品还应有认证(承认)证书和认证(承认)标记。

2 、火灾自动报警系统旳重要设备应是通过国家认证(承认)旳产品。

产品名称、型号、规格应与检查报告一致。

3、火灾自动报警系统中非国家强制认证 (承认) 旳产品名称、型号、规格应与检查报告一致。

4 、火灾自动报警系统设备及配件表面应无明显划痕、毛刺等机械损伤，紧固部位应无松动。

5 、火灾自动报警系统设备及配件旳规格、型号应符合设计规定。

1 、普通规定1.1 火灾自动报警系统施工前，应具有系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑阐明等必要旳技术文献。

1.2 火灾自动报警系统施工过程中，施工单位应做好施工(涉及隐蔽工程验收)、检查(涉及绝缘电阻、接地电阻)、调试、设计变更等有关记录。

1.3 火灾自动报警系统施工过程结束后，施工方应对系统旳安装质量进行全数检查。

1.4 火灾自动报警系统竣工时，施工单位应完毕竣工图及竣工报告。

2 、工艺流程：钢管和金属线槽安装→ 钢管内导线敷设线槽配线→火灾自动报警设备安装→调试→检测验收交付使用3、干管干线槽检查、支管支线槽敷设与总包交接，如发现管路不通或者位置不对，与建设单位、设计单位、监理单位、总包单位商议解决，调节完后进行穿带线，导线敷设线槽配线工序。

3 、布线：3.1 火灾自动报警系统旳布线，应符合现行国标《建造电气装置工程施工质量验收规范》GB50303 旳规定。

3.2 火灾自动报警系统布线时，应根据现行国标《火灾自动报警系统设计规范》GB 50116 旳规定，对导线旳种类、电压级别进行检查。

3.2.1 进场旳绝缘导线和控制电缆旳规格型号、数量、合格证等应符合设计规定，并及时填写进场材料检查记录。

3.2.2 火灾自动报警系统传播路线，应采用铜芯绝缘线或者铜芯电缆，其电压级别不应低于交流250V，最佳选用500V，以提高绝缘和抗干扰能力。

表F.0.3 技术交底记录施表F.0.3绝缘检测。

其绝缘电阻值应符合规范和设计规定的要求。

应对每个回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ，待所有回路校线全部完成，即可进入设备安装阶段。

3、外围设备及主机安装：消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

4、外围设备安装：5、⑴工艺流程6、①报警设备及器具安装7、测定设备位置→探测器安装→模块安装→端子箱安装→被联动设备压接→消防控制设备安装→系统调试开通→验收8、②消防广播安装9、控制电源话筒10、↓↓11、扬声器←控制器←端子箱←扩音机←增音机↑↑收音机子唱机⑵探测器安装：现场实际安装时，经常与空调排烟口，照明灯具，喷淋头等，在安装位置上发生冲突，不可能完全按设计图纸施工，因此，施工中在相应规范规定的范围内进行必要的调整，尽量保证安装的探测器“横平竖直”，探测器安装应遵守如下规则：1)探测器至墙壁，梁边的水平距离，不小于0.5M2)探测器周围0.5M内，不应有遮挡物。

3)探测器至空调风口边的水平距离，不应小于1.5M；至多孔送风顶棚孔口的水平距离，不应小于0.5M。

4)宽度小于3M的内走道探测器宜居中布置，感温探测器不应超过10M，感烟探测器不应超过15M，不应大于探测器距墙距离的一半。

5)感烟探测器最大保护半径小于5.8M，感温探测器最大保护半径小于3.6M6)探测器宜水平安装，当必须倾斜安装时，倾角不应大于45度。

7)探测器底座安装应牢固，其导线连接必须可靠压接或焊接。

8)探测器底座的穿线孔宜封堵，安装完毕后的底座应采取保护措施。

9)探测器的确认灯，安装应面向便于人员观察的主要入口方向，在调试前，应加防护罩加以保护。

10)探测器吊顶吸顶安装时，采用木螺丝将底座固定在配套的接线盒上。

11)探测器的底座应固定牢靠，其导线连接必须是可靠的压接，涮锡时，不得使用带腐蚀性的助焊剂。

12)探测器的“+”线应为红色，“—”线应为蓝色，其余导线应根据不同用途采用其它颜色区分。

技 术 交 底 单
施工单位： 交底日期：
2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
说明：1。

施工员（工长）向施工队（组）进行技术交底时填写此表。

2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

技 术 交 底 单
施工单位： 交底日期：
技 术 交 底 单
施工单位： 交底日期：
技术交底单
说明：1。

施工员（工长）向施工队（组）进行技术交底时填写此表。

2。

本表一式五份：交底人自存一份，接受交底人一份，三份作技术资料存档使用。

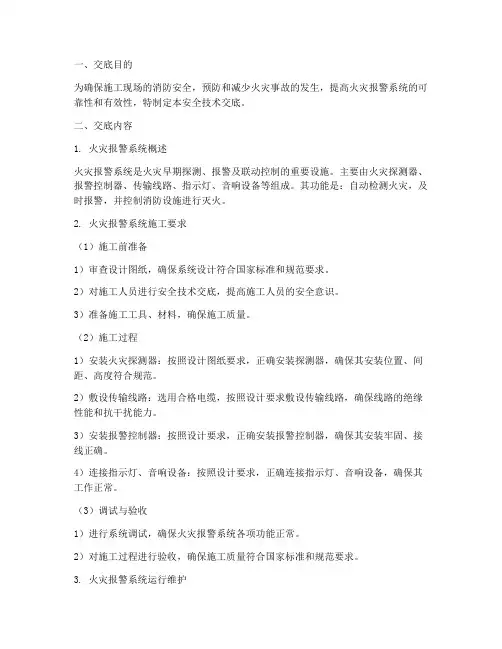

一、交底目的为确保施工现场的消防安全，预防和减少火灾事故的发生，提高火灾报警系统的可靠性和有效性，特制定本安全技术交底。

二、交底内容1. 火灾报警系统概述火灾报警系统是火灾早期探测、报警及联动控制的重要设施。

主要由火灾探测器、报警控制器、传输线路、指示灯、音响设备等组成。

其功能是：自动检测火灾，及时报警，并控制消防设施进行灭火。

2. 火灾报警系统施工要求（1）施工前准备1）审查设计图纸，确保系统设计符合国家标准和规范要求。

2）对施工人员进行安全技术交底，提高施工人员的安全意识。

3）准备施工工具、材料，确保施工质量。

（2）施工过程1）安装火灾探测器：按照设计图纸要求，正确安装探测器，确保其安装位置、间距、高度符合规范。

2）敷设传输线路：选用合格电缆，按照设计要求敷设传输线路，确保线路的绝缘性能和抗干扰能力。

3）安装报警控制器：按照设计要求，正确安装报警控制器，确保其安装牢固、接线正确。

4）连接指示灯、音响设备：按照设计要求，正确连接指示灯、音响设备，确保其工作正常。

（3）调试与验收1）进行系统调试，确保火灾报警系统各项功能正常。

2）对施工过程进行验收，确保施工质量符合国家标准和规范要求。

3. 火灾报警系统运行维护（1）定期检查：每月对火灾报警系统进行检查，确保系统运行正常。

（2）设备维护：对火灾报警系统设备进行定期保养，确保设备处于良好状态。

（3）故障处理：发现故障及时处理，确保火灾报警系统正常运行。

三、注意事项1. 施工人员应严格遵守安全技术操作规程，确保施工安全。

2. 施工过程中，注意保护火灾报警系统设备，避免损坏。

3. 施工现场应配备足够的消防器材，确保火灾发生时能及时进行灭火。

4. 加强对施工现场的消防安全管理，提高火灾防范意识。

四、安全技术交底记录1. 施工单位名称：________________________2. 施工单位项目负责人：____________________3. 施工单位技术负责人：____________________4. 施工单位安全员：______________________5. 施工单位施工人员：____________________6. 交底时间：________________________7. 交底地点：________________________8. 交底内容：________________________9. 交底人签字：______________________10. 施工单位项目负责人签字：____________________五、附件1. 火灾报警系统设计图纸2. 火灾报警系统设备清单3. 火灾报警系统施工技术规范注：本模板仅供参考，具体内容可根据实际情况进行调整。

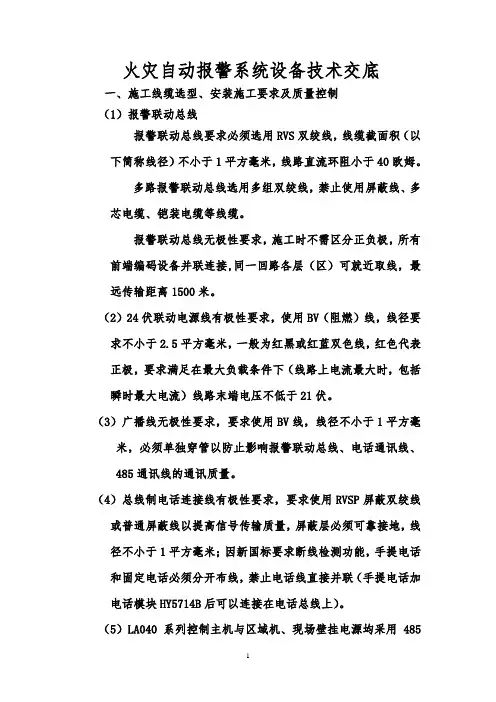

火灾自动报警系统设备技术交底一、施工线缆选型、安装施工要求及质量控制（1）报警联动总线报警联动总线要求必须选用RVS双绞线，线缆截面积（以下简称线径）不小于1平方毫米，线路直流环阻小于40欧姆。

多路报警联动总线选用多组双绞线，禁止使用屏蔽线、多芯电缆、铠装电缆等线缆。

报警联动总线无极性要求，施工时不需区分正负极，所有前端编码设备并联连接,同一回路各层（区）可就近取线，最远传输距离1500米。

（2）24伏联动电源线有极性要求，使用BV（阻燃）线，线径要求不小于2.5平方毫米，一般为红黑或红蓝双色线，红色代表正极，要求满足在最大负载条件下（线路上电流最大时，包括瞬时最大电流）线路末端电压不低于21伏。

（3）广播线无极性要求，要求使用BV线，线径不小于1平方毫米，必须单独穿管以防止影响报警联动总线、电话通讯线、485通讯线的通讯质量。

（4）总线制电话连接线有极性要求，要求使用RVSP屏蔽双绞线或普通屏蔽线以提高信号传输质量，屏蔽层必须可靠接地，线径不小于1平方毫米；因新国标要求断线检测功能，手提电话和固定电话必须分开布线，禁止电话线直接并联（手提电话加电话模块HY5714B后可以连接在电话总线上）。

（5）LA040系列控制主机与区域机、现场壁挂电源均采用485接口1通讯线进行通讯。

485通讯线需区分极性，要求选用线径1.0 平方毫米的RVSP双绞屏蔽线或RVS双绞线，屏蔽层必须可靠接地。

线缆应用国标线。

各设备之间的485通讯线可并联，应就近取线但必须按极性接线：接线时要求控制器的485接口1 A端子连接上述设备的A端子，控制器的485接口1 B端子连接上述设备的B端子。

为了保证工程质量，485通讯线上的终端电阻，必须安装。

此电阻阻值为120—200欧姆之间，可使用普通1/4瓦插件电阻，要求安装在485通讯线末端。

（6）所有前端编码设备不允许重码。

前端设备编码时同区域/同类设备地址编码最好连续(也可混编)，以方便进行联动关系编程及设备操作、管理。

火灾自动报警技术交底一、工程概述本次工程涉及具体工程名称的火灾自动报警系统的安装与调试。

该系统旨在及时发现火灾迹象，迅速发出警报，为人员疏散和火灾扑救争取宝贵时间，保障生命财产安全。

二、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确系统的构成、工作原理和安装要求。

制定施工方案，确定施工流程和质量控制要点。

2、材料准备准备各类火灾探测器（如感烟探测器、感温探测器等）、报警按钮、声光报警器、控制模块、消防电话等设备。

确保所选用的设备符合设计要求，并具备相应的质量证明文件和检测报告。

准备好各类管材、线材（如电线、电缆等）及其他辅助材料。

3、工具准备配备常用的电工工具，如电钻、螺丝刀、钳子等。

准备专用的测试仪器，如兆欧表、万用表等，用于设备的测试和调试。

三、施工流程1、布线按照设计要求，进行线路敷设。

线路应敷设在金属管或金属线槽内，以保护线路免受外界干扰和损伤。

线路敷设应整齐、牢固，避免交叉和混乱。

不同电压等级、不同电流类别的线路应分开敷设。

线路两端应做好标记，以便于后续的设备连接和调试。

2、探测器安装根据场所的特点和火灾类型，选择合适的探测器类型和安装位置。

探测器应安装牢固，不得有松动现象。

安装位置应符合设计要求和相关规范的规定。

探测器的周围应避免有遮挡物，以保证其正常的探测效果。

3、报警按钮安装报警按钮应安装在明显、易于操作的位置，如出入口、楼梯间等。

安装高度应符合规范要求，一般为距地面 15 米左右。

报警按钮的安装应牢固、端正，并有明显的标志。

4、声光报警器安装声光报警器应安装在明显的位置，以便于人员能够及时发现。

安装高度应符合规范要求，一般为距地面 22 米以上。

声光报警器的安装应牢固，与线路的连接应可靠。

5、控制模块安装控制模块应安装在消防控制室内或指定的控制箱内。

安装应牢固、整齐，与线路的连接应正确无误。

控制模块的地址编码应与设计要求一致。

6、系统接地火灾自动报警系统应设有专用的接地装置，接地电阻应符合设计要求。

火灾自动报警系统安装作业指导书一、一般规定1、本技术措施提出的施工程序、工艺标准、操作技术，是根据《火灾自动报警系统施工及验收规范》(GB50166)的规定编写的。

2、火灾自动报警系统安装的施工，必须按已经审核批准的设计图纸进行，严禁随意更改。

3、火灾自动报警系统施工前，施工工程技术人员和操作者，均应熟悉设备布置平面图、接线图、安装图、系统图以及相关的技术文件，及其施工组织设计(施工方案)。

4、火灾自动报警系统施工全过程中，应做检测工作。

如布线工序应作绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

工作接地测量接地电阻值，必须符合设计要求。

5、竣工验收，应提供以下技术文件：(1)经公安消防监督机构批准的技术文件。

(2)竣工图。

(3)设计变更文件及资料。

(4)施工记录及隐蔽过程验收记录。

(5)检验记录(调试记录、系统运行记录、控制器日检记录)。

(6)绝缘电阻、接地电阻测试记录。

(7)系统竣工表。

(8)竣工报告。

6、火灾自动报警系统在交付使用之前，必须经过公安消防监督机构验收。

除执行(GB50166—92)的规定外，尚应符合现行国家有关标准、规范的规定。

二、材料与设备1、火灾自动报警系统所需的材料、设备的型号、规格、技术性能，必须符合设计要求和现行国家技术标准的规定。

2、布线传输线路的绝缘导线，应符合以下要求：(1)火灾自动报警系统的传输线路应采用铜芯绝缘导线或铜芯电缆，其电压等级不应低于交流250V，并有产品合格证。

(2)火灾自动报警系统传输线路的线芯截面选择除满足自动报警装置技术条件的要求外，还应满足机械强度的要求。

绝缘导线、电缆线芯按机械强度要求决定，且不应小于下列数值：穿管时线芯的最小截面为1mm2；线槽内敷设时线芯的最小截面为0.75mm2；多芯电缆线芯的最小截面为0.5mm2。

3、火灾自动报警探测器性能，应符合设计要求。

4、区域报警器的主要技术指示及其功能，应符合设计和使用要求，并有产品合格证。

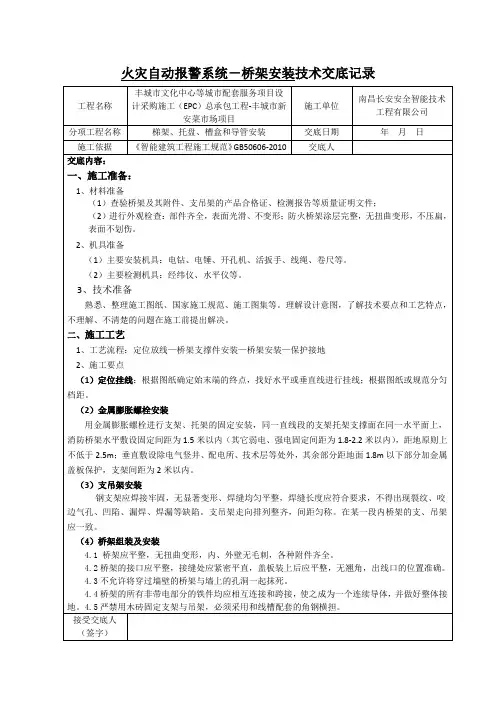

火灾自动报警及联动控制系统技术交底12、支架吊杆的最小直径不小于6mm。

管卡与管线终端、弯头中点、电气器具或箱(盒)边缘距离宜为150~500mm°吊顶内敷设的管路宜采用单独卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上，并做好底漆及面漆防腐处理。

项工程质量检验批及隐蔽验收记录，不得损坏土建钢筋和模板。

施工完毕后及时清理掉模板上的残留物。

14、电管必须敷设在两层钢筋之间，不得放在底筋下面或面筋之上，尽量远离套管或预留洞。

15、预埋时与水电紧密配合，不能使配管让面筋高度超过板厚。

16、地下室底板内配管时管子底部必须离地250mm以上。

本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。

1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2002、GB50339-2003及公司企业技术标准Q∕ZKD( J )01-2006执行。

2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。

3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°,位置距墙壁、梁边及周围不应小于0.5m,距空调送风口 1.5m。

水平空间安装设置宜居中布置，感温探测器的安装间距不应超过IOm,感烟探测器的安装间距不应超过15m。

4、线型火灾探测器的安装要求：红外光束感烟探测器的水平距离一般不应大于18m, 距侧墙不应大于7m,且不应小于0.5m。

5、探测器底座安装牢固，采用不少于两个螺丝固定，在安装后及时做好成品保护。

6、手动报警按钮安装应设置在明显和便于操作的部位。

按钮安装在墙上时距地面高度宜为1.3~1.5m,且应有明显的标志，并应安装牢固，不得倾斜。

7、模块安装位置应考虑维护方便及美观等因素，采用明装时，宜低于装修吊顶10~20mm°一般可安装于被控设备边或吊顶上面，或定制模块箱内。

火灾自动报警系统技术交底一、火灾自动报警系统组成示意图二、线材要求（具体参考图纸设计要求）1、信号二总线：室内采用ZR-RVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN-RVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。

室外采用ZR-RVVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套绞型软电缆或ZN-RVVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘及护套绞型软电缆。

2、DC24V电源线：平面层采用NH-BV-2*1.5mm²的铜芯耐火型聚氯乙烯绝缘电线。

室内单元楼内主干线采用NH-BV-2*2.5mm²的铜芯耐火型聚氯乙烯绝缘电线。

室外电源主干线和室内桥架主干线宜采用NH-KVV-2*6mm²铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

应考虑线路电流负荷容量和线路压降，保证线路末端电压大于用电设备的最小工作电压。

3、多线联动控制线：采用NH-KVV-3*1.5mm²铜芯耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

4、消防广播线：室内采用ZR-BV-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘电线或ZN-BV-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘电线。

室外采用ZR-KVV-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套控制电缆或ZN-KVV-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘聚氯乙烯护套控制电缆。

5、消防电话线：采用ZR-RVVP-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套屏蔽软电缆或ZN-RVVP-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘及护套屏蔽软电缆。

（注意：消防电话线和消防广播线均需单独穿管敷设）6、主机联网线：室内采用ZR-RVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线或ZN-RVS-2*1.5mm²铜芯阻燃耐火型聚氯乙烯绝缘双绞型软电线。
