2020届高三地理复习讲解：等高线地形图中的常见计算和数值判断
一、典例引领
下图示意某小区域地形。图中等高距为100m，瀑布的落差为72m。据此，完成1—2题。
1．Q地的海拔可能为
A．90m B．230m C．340m D．420m
2．桥梁附近河岸与山峰的高差最接近
A．260m B．310m C．360m D．410m
【答案】1．D 2．C
【解析】1．依据图中的信息，等高距为100米，山峰海拔为580米，山峰外侧的等高线为500米。④处为河流，河谷两侧的等高线海拔相同，联系等高线分布，可推断出河流两边等高线为300米，故Q地左边（离Q地最近）的等高线数值为400米。故Q地海拔大于400米、小于500米，可能为420m。故选D。
2．瀑布顶端海拔小于300米，结合落差可计算瀑布底端海拔应小于228米、大于200米，桥梁位于瀑布的下游，海拔低于瀑布的底端，故桥梁附近河岸与山峰的高差桥梁附近河岸与山峰的高差在352—380米之间，故选C。
二、知识讲解
等高线地形图中的常见计算和数值判断
1．计算两地间的相对高度
从等高线图上读出任意两点的海拔，就可以计算这两点的相对高度：H相＝H高－H低。
2．计算两地间的气温差 已知某地的气温和两地间的相对高度，根据气温垂直递减率（0．6℃/100 m）可计算两地间的气温差异：T差＝（0.6℃×H相）/100 m。
3．估算陡崖的相对高度
（1）陡崖的相对高度。
ΔH的取值范围：（n－1）d≤ΔH＜（n＋1）d。
（2）陡崖的绝对高度
陡崖崖顶的绝对高度：H大≤H顶＜H大＋d。
陡崖崖底的绝对高度：H小－d＜H底≤H小。
（注：n为陡崖处重合的等高线条数，d为等高距，H大为重合等高线中海拔最高的，H小为重合等高线中海拔最低的）
4．估算某地形区的相对高度
（1）估算方法：一般说来，若在等高线地形图上，任意两点之间有n条等高线，等高距为d米，则这两点的相对高度H可用下面公式求算：（n－1）d米＜H＜（n＋1）d米。

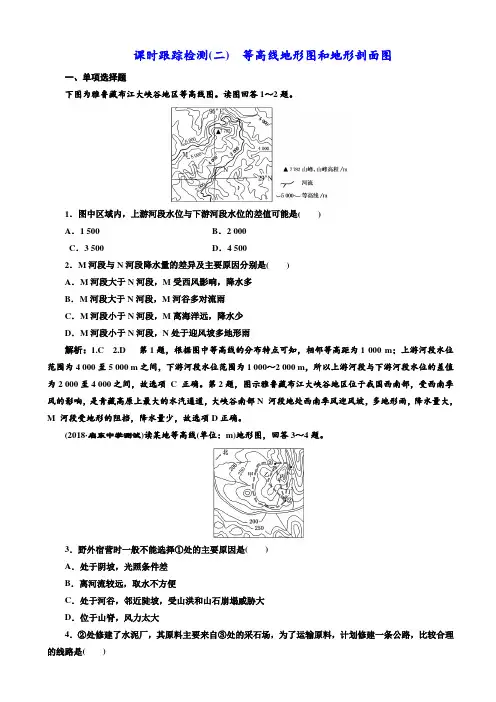

课时跟踪检测(二) 等高线地形图和地形剖面图
一、单项选择题
下图为雅鲁藏布江大峡谷地区等高线图。读图回答1～2题。
1．图中区域内，上游河段水位与下游河段水位的差值可能是( )
A．1 500 B．2 000
C．3 500 D．4 500
2．M河段与N河段降水量的差异及主要原因分别是( )
A．M河段大于N河段，M受西风影响，降水多
B．M河段大于N河段，M河谷多对流雨
C．M河段小于N河段，M离海洋远，降水少
D．M河段小于N河段，N处于迎风坡多地形雨
解析：1.C 2.D 第1题，根据图中等高线的分布特点可知，相邻等高距为1 000 m；上游河段水位范围为4 000至5 000 m之间，下游河段水位范围为1 000～2 000 m，所以上游河段与下游河段水位的差值为2 000至4 000之间，故选项 C 正确。第2题，图示雅鲁藏布江大峡谷地区位于我国西南部，受西南季风的影响，是青藏高原上最大的水汽通道，大峡谷南部N 河段地处西南季风迎风坡，多地形雨，降水量大，M 河段受地形的阻挡，降水量少，故选项D正确。
(2018·启东中学测试)读某地等高线(单位：m)地形图，回答3～4题。
3．野外宿营时一般不能选择①处的主要原因是( )
A．处于阴坡，光照条件差
B．离河流较远，取水不方便
C．处于河谷，邻近陡坡，受山洪和山石崩塌威胁大
D．位于山脊，风力太大
4．②处修建了水泥厂，其原料主要来自③处的采石场，为了运输原料，计划修建一条公路，比较合理的线路是( ) A．甲 B．乙
C．丙 D．丁
解析：3.C 4.A 第3题，①处位于河谷，两侧等高线密集，坡度较陡，易受山洪和山石崩塌威胁，因此不能作为野外宿营地。第4题，该地修建的公路是为了运输水泥厂原料，山区公路一般沿等高线修建，路面坡度小，车辆行驶中起伏小，且修建公路的工程量较小，因此甲线路比较合理。
(2013·四川高考)如图示意我国黄土高原某地林木的分布状况，图中相邻等高线之间高差均为30 m。读图回答5～6题。
1
资料正文内容下拉开始>>

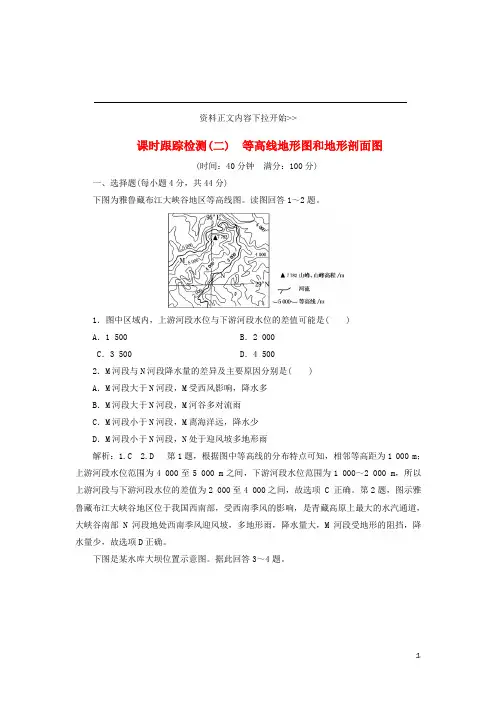

课时跟踪检测(二) 等高线地形图和地形剖面图
(时间：40分钟 满分：100分)
一、选择题(每小题4分，共44分)
下图为雅鲁藏布江大峡谷地区等高线图。读图回答1～2题。
1．图中区域内，上游河段水位与下游河段水位的差值可能是( )
A．1 500 B．2 000
C．3 500 D．4 500
2．M河段与N河段降水量的差异及主要原因分别是( )
A．M河段大于N河段，M受西风影响，降水多
B．M河段大于N河段，M河谷多对流雨
C．M河段小于N河段，M离海洋远，降水少
D．M河段小于N河段，N处于迎风坡多地形雨
解析：1.C 2.D 第1题，根据图中等高线的分布特点可知，相邻等高距为1 000 m；上游河段水位范围为4 000至5 000 m之间，下游河段水位范围为1 000～2 000 m，所以上游河段与下游河段水位的差值为2 000至4 000之间，故选项 C 正确。第2题，图示雅鲁藏布江大峡谷地区位于我国西南部，受西南季风的影响，是青藏高原上最大的水汽通道，大峡谷南部N 河段地处西南季风迎风坡，多地形雨，降水量大，M 河段受地形的阻挡，降水量少，故选项D正确。
下图是某水库大坝位置示意图。据此回答3～4题。 2
3．若水库大坝再加高100 m，该地区的四个村庄可能会发生什么情况( )
A．①号村庄会被淹没 B．②号村庄会被淹没
C．③号村庄会被淹没 D．④号村庄会被淹没
4．关于下图的叙述，正确的是( )
A．支流乙河画错了
B．乙河向西北流
C．①位于②的正南方向
D．图示区域内最大高差可能为480 m
解析：3.C 4.D 第3题，从图中看，水库大坝建在100 m等高线处，如果大坝再加高100 m，则200 m以下的村庄可能被淹没，①号和②号村庄位于大坝下游，不受影响。③号村庄海拔在200 m以下，可能会被淹没，C正确。④号村庄海拔200 m以上，不会被淹没。第4题，河流发育在山谷，山谷等高线向高处弯曲，图中乙河等高线向高处弯曲，是正确的。甲河画错了。根据指向标可看出乙河自西北向东南流。①位于②的东南方向。图示区域海拔最高为400～500 m，海拔最低处为0～100 m，高差为300～500 m，最大高差可能为480 m，D正确。
方法技巧：地形剖面图的绘制及判读
1．地形剖面图的绘制步骤
⑴确定剖面的方向，画出剖面基线AB。
⑵确定比例尺。垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。
⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。
⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。
⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。
2.地形剖面图的判读技巧
确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：
⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；
⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；
⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。
【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。读图回答下题。
在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )
思维过程
从图表中获取信息
答案 C
练习：
读某风景区等高线图，回答下题。
1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )
A．L1 B．L2 C．L3 D．L4
读某地区等高线地形图，完成下题。
2.沿图中a－b剖面线绘制的地形剖面是下图中的( )
