转炉工艺流程

１ 转炉洁净钢生产工艺流程

转炉采用“双联法”生产洁净钢，其工艺流程如图１所示。转炉双联工艺是指两座转炉：一座转炉作为铁水“三脱”预处理炉，另一座转炉作为脱碳升温炉。两座炉双联组织生产。

下载 (18.17 KB)

2008-9-19 09:47

采用“双联”工艺在宝钢一炼钢厂３００ｔ转炉上进行试验，成功地冶炼出总杂质含量：∑Ｐ＋Ｓ＋Ｔ.Ｏ＋Ｈ＋Ｎ≤１００×１０－６的超纯净钢。

２ 转炉铁水“三脱”预处理工艺

２.１ 严格控制铁水Ｓｉ含量 严格控制铁水Ｓｉ含量是转炉进行“三脱”预处理，保证脱磷冶金效果的技术关键。随着铁水Ｓｉ含量的增加，预处理炉的渣量增大，化渣困难，明显恶化脱磷效果。为保证转炉铁水预处理的脱磷效率≥９０％，应严格控制入炉前铁水Ｓｉ≤０.２５％。

２.２ 合理控制炉渣碱度 制预处理转炉终渣碱度在２.４～２.８之间，可保证良好的脱磷效果。

２.３ 增强底吹搅拌强度 脱磷反应以钢－渣界面反应为主，增强熔池搅拌强度可以促进渣钢反应，强化脱磷过程。与炼钢脱磷不同，铁水预处理脱磷受熔池反应的动力学条件影响较大。熔池搅拌强烈，渣钢反应具备良好的动力学条件，使炉渣ＦｅＯ降低，脱磷率升高。随渣中ＦｅＯ升高，脱磷率降低，说明冶炼熔池搅拌不足，脱磷反应不够充分，熔池中ＦｅＯ较多。为保证充分脱磷，预处理炉的终渣ＦｅＯ含量应控制在１０％～１５％之间。转载自中国重型机械技术社区 /bbs/,原文地址:/bbs/thread-4063-1-1.html

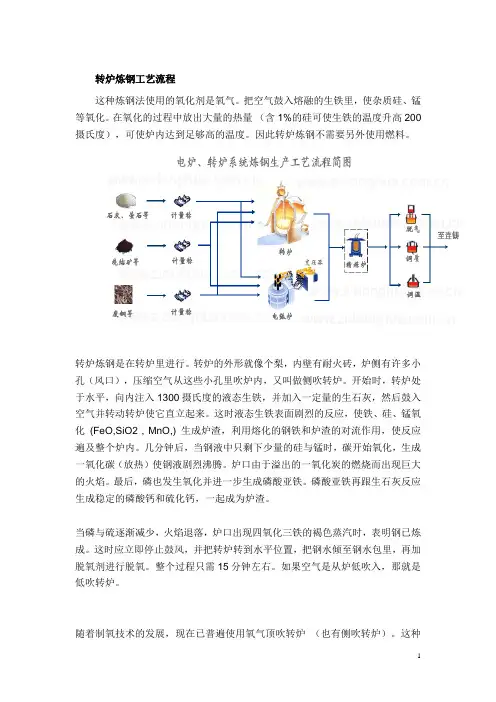

1 转炉炼钢工艺流程

这种炼钢法使用的氧化剂是氧气。把空气鼓入熔融的生铁里，使杂质硅、锰等氧化。在氧化的过程中放出大量的热量 （含1%的硅可使生铁的温度升高200摄氏度），可使炉内达到足够高的温度。因此转炉炼钢不需要另外使用燃料。

转炉炼钢是在转炉里进行。转炉的外形就像个梨，内壁有耐火砖，炉侧有许多小孔（风口），压缩空气从这些小孔里吹炉内，又叫做侧吹转炉。开始时，转炉处于水平，向内注入1300摄氏度的液态生铁，并加入一定量的生石灰，然后鼓入空气并转动转炉使它直立起来。这时液态生铁表面剧烈的反应，使铁、硅、锰氧化 (FeO,SiO2 , MnO,) 生成炉渣，利用熔化的钢铁和炉渣的对流作用，使反应遍及整个炉内。几分钟后，当钢液中只剩下少量的硅与锰时，碳开始氧化，生成一氧化碳（放热）使钢液剧烈沸腾。炉口由于溢出的一氧化炭的燃烧而出现巨大的火焰。最后，磷也发生氧化并进一步生成磷酸亚铁。磷酸亚铁再跟生石灰反应生成稳定的磷酸钙和硫化钙，一起成为炉渣。

当磷与硫逐渐减少，火焰退落，炉口出现四氧化三铁的褐色蒸汽时，表明钢已炼成。这时应立即停止鼓风，并把转炉转到水平位置，把钢水倾至钢水包里，再加脱氧剂进行脱氧。整个过程只需15分钟左右。如果空气是从炉低吹入，那就是低吹转炉。

随着制氧技术的发展，现在已普遍使用氧气顶吹转炉 （也有侧吹转炉）。这种 2 转炉吹如的是高压工业纯氧，反应更为剧烈，能进一步提高生产效率和钢的质量。

转炉一炉钢的基本冶炼过程。顶吹转炉冶炼一炉钢的操作过程主要由以下六步组成：

（1）上炉出钢、倒渣，检查炉衬和倾动设备等并进行必要的修补和修理；

（2）倾炉，加废钢、兑铁水，摇正炉体（至垂直位置）；

（3）降枪开吹，同时加入第一批渣料（起初炉内噪声较大，从炉口冒出赤色烟雾，随后喷出暗红的火焰；3～5min后硅锰氧接近结束，碳氧反应逐渐激烈，炉口的火焰变大，亮度随之提高；同时渣料熔化，噪声减弱）；

高炉,转炉,焦炉煤气净化工艺及工艺流程

下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by the

editor. I hope that after you download them, they can help you

solve practical problems. The document can be customized and

modified after downloading, please adjust and use it according to

actual needs, thank you!

In addition, our shop provides you with various types of

practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles,

topic composition, work summary, word parsing, copy excerpts,

other materials and so on, want to know different data formats and

writing methods, please pay attention!

转炉及精炼连铸工艺流程及排污节点

炉来的铁水用火车运送到炼钢厂倒罐站，兑罐后加入160t转炉；废钢由火车运送到炼钢厂配料跨配料后，用废钢料槽加入160t转炉；其它散状料经过炉顶加料系统加入160t转炉。当转炉吹炼至铁水中的磷≤0.015%、碳含量满足要求时，分两包出钢运至LF精炼炉精炼后进入连铸机铸出钢坯。

转炉及精炼连铸工艺流程及排污节点见下图。

连铸工艺详解

连铸的生产工艺流程：将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。

连铸钢水的准备

一、连铸钢水的温度要求：

钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。

钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。

二、钢水在钢包中的温度控制：

根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。

实际生产中需采取在钢包内调整钢水温度的措施：

1）钢包吹氩调温

2）加废钢调温

3）在钢包中加热钢水技术

4）钢水包的保温

中间包钢水温度的控制

一、浇铸温度的确定

浇铸温度是指中间包内的钢水温度，通常一炉钢水需在中间包内测温3次，即开浇后5min、浇铸中期和浇铸结束前5min,而这3次温度的平均值被视为平均浇铸温度。

浇铸温度的确定可由下式表示（也称目标浇铸温度）：

T=TL+△T 。

二、液相线温度：

即开始凝固的温度，就是确定浇铸温度的基础。推荐一个计算公式：
