建筑施工碗扣式钢管脚手架安全技术规范

总则

1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。

1.0.2 本规范适用于工业与民用建筑工程施工中脚手架及模板支撑架的设计、施工和使用。其它用途如：烟囱、水塔等一般构筑物以及道路、桥梁、水坝等工程可按照本规范的原则执行。

1.0.3 落地碗扣式脚手架当搭设高度H≤20m时可按普通架子常规搭设，当搭设高度H>20m及超高、超重、大跨度的模板支撑体系必须制定专项施工设计方案，并进行结构分析和计算。

1.0.4 与碗扣式脚手架结构类型相似的其他脚手架可参照本规范的原则执行。

1.0.5 碗扣式脚手架的设计与施工除应执行本规范外，尚应符合现行国家有关强制性标准的规定。

术语、符号

2．1术语

2.1.1 碗扣式脚手架 CuplokScaffolding 采用碗扣方式连接的钢管脚手架。

2.1.2 碗扣节点 Cuplok Joint 脚手架碗扣连接的部位。

2.1.3 立杆 Standing Tube 碗扣脚手架的竖向支撑杆。

2.1.4 上碗扣 Bell Shape Cap 沿立杆滑动起锁紧作用的碗扣节点零件。

2.1.5 下碗扣 Bowl Shape Socket 焊接于立杆上的碗型节点零件。

2.1.6 立杆连接销 Pin 立杆竖向接长连接专用销子。

2.1.7 限位销limitPin 焊接在立杆上能锁紧上碗扣的定位销。

2.1.8横杆 Flat TubeCross 碗扣式脚手架的水平杆件。

2.1.9 横杆接头 Spigot 焊接于横杆两端的连接件。

2.1.10 专用斜杆：Special Batter Tube 带有旋转横杆接头，提高框架平面稳定性的斜向拉压杆。

2.1.11 水平斜杆 Horizontal SlantTube 钢管两端焊有插头的水平连接斜杆。

2.1.12 十字撑 CrossBracing 用作双排脚手架竖向加强支撑的构件。

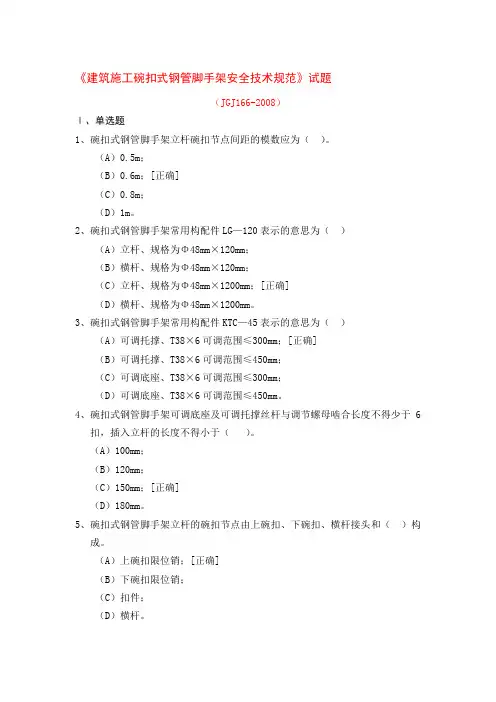

《建筑施工碗扣式钢管脚手架安全技术规范》试题（JGJ166-2008）

Ⅰ、单选题

1、碗扣式钢管脚手架立杆碗扣节点间距的模数应为（ ）。

（A）0.5m；

（B）0.6m；[正确]

（C）0.8m；

（D）1m。

2、碗扣式钢管脚手架常用构配件LG—120表示的意思为（ ）

（A）立杆、规格为Φ48mm×120mm；

（B）横杆、规格为Φ48mm×120mm；

（C）立杆、规格为Φ48mm×1200mm；[正确]

（D）横杆、规格为Φ48mm×1200mm。

3、碗扣式钢管脚手架常用构配件KTC—45表示的意思为（ ）

（A）可调托撑、T38×6可调范围≤300mm；[正确]

（B）可调托撑、T38×6可调范围≤450mm；

（C）可调底座、T38×6可调范围≤300mm；

（D）可调底座、T38×6可调范围≤450mm。

4、碗扣式钢管脚手架可调底座及可调托撑丝杆与调节螺母啮合长度不得少于6扣，插入立杆的长度不得小于（ ）。

（A）100mm；

（B）120mm；

（C）150mm；[正确]

（D）180mm。

5、碗扣式钢管脚手架立杆的碗扣节点由上碗扣、下碗扣、横杆接头和（ ）构成。

（A）上碗扣限位销；[正确]

（B）下碗扣限位销；

（C）扣件；

（D）横杆。 6、碗扣式钢管脚手架搭设双排脚手架时，当采用钢管扣件作斜杆时，斜杆应（ ）与立杆扣接。

（A）每步；[正确]

（B）每隔一步；

（C）每隔两步；

（D）每隔三步。

7、碗扣式钢管脚手架搭设双排脚手架时，当采用钢管扣件作斜杆时，斜杆扣接点距碗扣节点的距离不应大于（ ）。

（A）100mm；

（B）120mm；

（C）150mm；[正确]

（D）180mm。

8、下面关于碗扣式钢管脚手架搭设双排脚手架时，双排脚手架专用外斜杆设置表述正确的是（ ）。

（A）斜杆应设置在纵向横杆上；

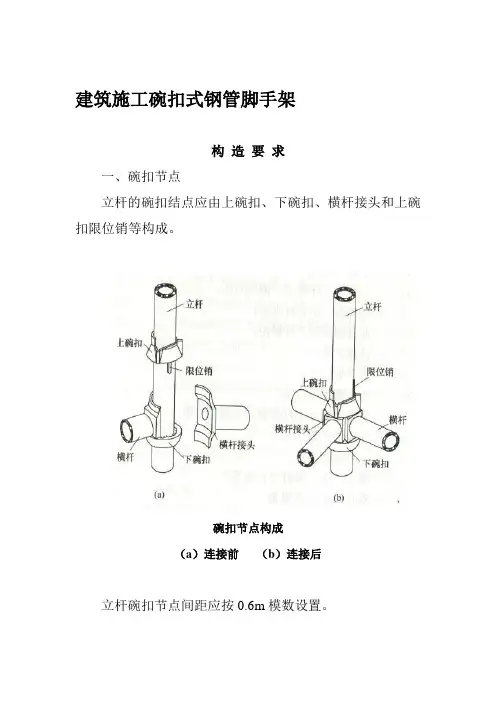

建筑施工碗扣式钢管脚手架

构 造 要 求

一、碗扣节点

立杆的碗扣结点应由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。

碗扣节点构成

（a）连接前 （b）连接后

立杆碗扣节点间距应按0.6m模数设置。

二、双排脚手架

双排落地脚手架允许搭设高度

三、当曲线布置的双排脚手架组架时，应按曲率要求使用不同长度的内外横杆组架，曲率半径应大于2. 4m。

四、当双排脚手架拐角为直角时，宜采用横杆直接组架。当双排脚手架拐角为非直角时，可采用钢管扣件组架。

拐角组架

（a）横杆组架 （b）钢管扣件组架

五、双排脚手架首层立杆应采用不同的长度交错布置，底层纵、横向横杆作为扫地杆距地面高度应小于或等于350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或固定底座。

首层立杆布置示意

六、双排脚手架专用外斜杆设置：

1、斜杆应设置在有纵、横向横杆的碗扣节点上；

2、在封圈的脚手架拐角处及一字形脚手架端部应设置竖向通高斜杆；

3、当脚手架高度小于或等于24m时，每隔5跨应设置一组竖向通高斜杆；当脚手架高度大于24m时，每隔3跨应设置一组竖向通高斜杆；斜杆应对称设置；

专用外斜杆设置示意

4、当斜杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜杆。

七、当采用钢管扣件作斜杆时的作法：

1、斜杆应每步与立杆扣接，扣接点距碗扣节点的距离不应大于150mm；当出现不能与立杆扣接时，应与横杆扣接，扣件扭紧力矩应为40～65N．m：

2、纵向斜杆应在全高方向设置成八字形且内外对称，斜杆间距不应大于2跨。

钢管扣件作斜杆设置

八、连墙件的设置：

1、连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接：

2、每层连墙件应在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4. 5m：

3、连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150mm；

建筑施工碗扣式钢管脚手架平安技术标准题库 一、单项选择题 1.立杆碗扣接点间距应按〔〕m模数设置。 A.0.2 B.0.4 C.0.6 Ф48mm×3.5mm,钢管壁厚应为〔〕mm. A.3.5 0+0.25 B.3.8 0+0.25 C.4.0 0+0.25 D.4.5 0+ 3.立杆连接处外套管与立杆间隙应小于或等于2mm,外套管长度不得小于160mm,外伸长度不得小于〔〕mm. A.100 4.立杆的上碗扣应能上下〔〕、转动灵活，不得有卡 现象。 A.固定 B.分开 C.锁紧 5.立杆与立杆的连接孔处应能插入〔〕mm连接销。 A.Ф10 B.Ф12 C.Ф14 D.Ф16 6.碗扣接点上应在安装〔〕个横杆时，上碗扣均能锁紧。 A.1-4 ××﹙步距×纵距×横距﹚的整体脚手架时，每一框架内横杆与立杆的垂直度偏差应小于〔〕mm. A.2 Ｂ．3 Ｃ．5 Ｄ．6 8.可调底座底板的钢板厚度不得小于6mm，可调托撑钢板厚度不得小于〔〕mm。 Ａ．2 B.5 C.6 D.8 9.可调底座及可调托撑丝杆与调节螺母齿合长度不得小于〔〕扣，插入立杆内的长度不得小于150mm. A.3 B.4 C．5 Ｄ．6 10.上碗扣抗拉强度不应小于〔〕㎏。 Ａ．10 Ｂ．20 C.30 11.钢管焊接前应进展〔〕除锈，钢管直线度应小于1.5L／1000〔L为使用钢管的长度〕。 B.调直 12.钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等，不得用横断面〔〕的钢管。 A.一致 B.固定 13.下碗扣组焊后剪切强度不应小于〔〕KN. A.30 Ｂ．43 Ｃ．50 Ｄ．60 14.横杆接头剪切强度不应小于〔〕KN. Ａ．50 Ｂ．60 Ｃ．70 Ｄ．80 15. 横杆接头焊接剪切强度不应小于〔〕KN. Ａ．10 Ｂ．25 Ｃ．30 Ｄ．40 16.底座抗压强度不应小于〔〕KN. Ａ．30 Ｂ．60 Ｃ．80 Ｄ．100 17.采用钢板热冲压整体成型的下碗扣，钢板应符合现行国家标准?碳素构造钢?GB∕T700中Q235A级钢的要求，板材厚度不得小于6mm，并应经〔〕的时效处理。 Ａ．600-650℃ Ｂ．600-700℃ Ｃ．600-800℃ Ｄ．600-900℃ 18.下碗扣、横杆接头、斜杆接头应采用〔〕制造。 Ａ．锻铸钢 Ｂ．废钢板 Ｃ．碳素铸钢 Ｄ．铸钢 19.立杆的碗扣节点应上碗扣、下碗扣、〔〕和上碗扣限位销等构成。 Ａ．钢架管 Ｂ．横杆接头 20.构配件产品的检验，出厂文件应有使用材料质量说明、证明书及产品〔〕 A.说明书 B.资质证 C.上岗证 21.型式检验抽样方法，应采用〔〕正常检验抽样方法，样本应从受检查批中随机抽取。 22. 构配件产品的检验，出厂检验与上次型式检验有〔〕差异时。 A.一般 B.较大 23. 构配件每检查批量必须大于280件，当每检查批量超过〔〕件时，应作另一批检查8合格。 A.1000 B.1100 C.1200 24. 型式检验抽样方法，提取的样本应封存交付检验，〔〕不得修理和调整。 25.经检验发现的不合格品剔出或修理后，可按规定方式〔〕提交检查。 A.额外 B.不得 C.报废 26.组成双排脚手架构造的杆系自重，包括：立杆〔〕斜杆、水平斜杆等。 A.横杆 27.作用于碗扣式钢管脚手架上的荷载，可分为永久荷载〔恒荷载〕和可变荷载〔〕。 A.静荷载 28.作用在模板支撑架上的荷载包括：新浇筑混凝土、〔〕、模板及支承梁的自重。 A.立杆 B.横杆 C.钢筋 29.组成模板支撑架构造的杆系自重，包括：立杆、纵向及横向水平杆、〔〕等自重。 30. 双排脚手架自重标准值可按〔〕取值。 A.0.2KN／㎡ B.0.35KN／㎡ C.0.4KN／㎡ D.0.5KN／㎡ 31.作业层的栏杆与挡脚板自重标准值可按〔〕取值。A.0.14 KN／m B.0.16 KN／m C.0.18 KN／m D.0.2KN／m 32. 双排脚手架外侧挂满密目式平安立网自重标准值可按〔〕取值。 A.0.01KN／㎡ B.0.03KN／㎡
