汽车维修技师论文范文

汽车维修技师专业论文

浅谈汽车空调系统故障诊断维修

姓名：

职业：汽车维修

单位：山东省计量科学研究院

身份证号：

鉴定等级：汽车维修技师

年 月 日 目 录

1、轿车空调制冷系统维修常见故障分析与排除

1.1制冷剂泄漏

1.1.1 制冷系统严重堵塞

1.2 暖度风板控制系统的诊断与排除

1.2.1 冷凝器和水箱的诊断与排除

2、轿车空调故障检修实例

2.1 奥迪A6空调噪音过大

浅谈汽车空调系统故障诊断与排除

摘要：随着汽车行业的迅速发展，广大消费者对汽车的舒适性要求也有所提高，基本都装了空调。空调最主要的作用是控制车内的温度，除了它的制冷和制热控制功能外，还起到除霜的作用。

本论文就是对汽车空调系统常见的故障做出简单的介绍并加以分析，且通过实例给出一些解决故障的简易诊断方法。另外还添加了奥迪实例的参考案例与大家探讨，更好的了解汽车空调系统的故障。让我们对空调更加了解，从而高质量、高效率的解决空调所出现的故障。

关键词：故障分析 诊断 检修

正文：

1、轿车空调制冷系统维修常见的故障分析与排除 空调系统的常见故障通常表现在空调不制冷、不制热、制冷效果不佳、蒸发器结霜、、空调噪音大、压缩机不能启动或启动困难、散热效果差、从出风口出来的风有异味等。不但没降低驾驶员的疲劳度，反而损耗发动机功率，影响其经济性和动力性。

1.1、制冷剂泄漏

空调制冷剂是制冷制热的载体，如系统出现漏点，制冷剂泄漏则空调制冷差或完全不制冷，而空调出现泄漏的地方主要集中在两器的各焊接头，毛细管的焊接处，压缩机吸排气管，喇叭口，铜钠子裂，连接管等处，要检查时可先进行目测，重点检查连接各接头处，泄漏处一般都有油迹，首先要查明漏点，并将其修复好，再重新抽真空灌注制冷剂。

1.1.1、制冷系统严重堵塞

当压缩机工作时，若制冷系统中某个部位严重堵塞，制冷剂不循环，则就不制冷，这时，用压力表检测系统的高低压侧的压力，可发现高压侧压力比正常低，低压侧成真空状态，且堵塞部位前后有明显的温差，这一般出现在储液干燥罐或膨胀阀内，因此可用氮气对着储液干燥罐或膨胀阀进口或出口吹气，如不通畅，说明其堵塞需更换。

第 1 页 共 1 页 汽车维修技师论文

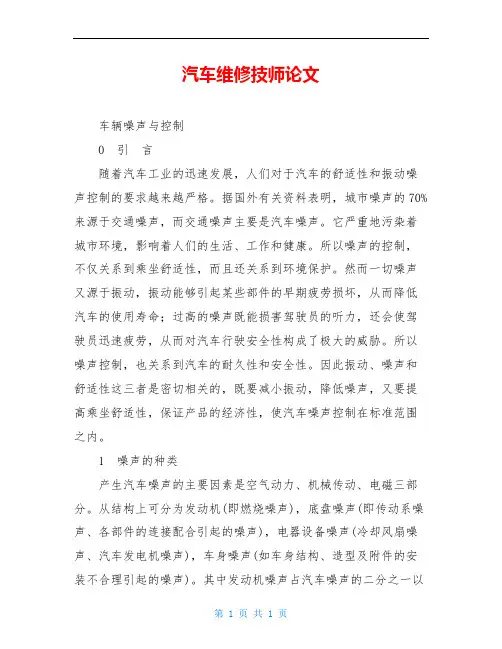

车辆噪声与控制

0 引 言

随着汽车工业的迅速发展，人们对于汽车的舒适性和振动噪声控制的要求越来越严格。据国外有关资料表明，城市噪声的70%来源于交通噪声，而交通噪声主要是汽车噪声。它严重地污染着城市环境，影响着人们的生活、工作和健康。所以噪声的控制，不仅关系到乘坐舒适性，而且还关系到环境保护。然而一切噪声又源于振动，振动能够引起某些部件的早期疲劳损坏，从而降低汽车的使用寿命；过高的噪声既能损害驾驶员的听力，还会使驾驶员迅速疲劳，从而对汽车行驶安全性构成了极大的威胁。所以噪声控制，也关系到汽车的耐久性和安全性。因此振动、噪声和舒适性这三者是密切相关的，既要减小振动，降低噪声，又要提高乘坐舒适性，保证产品的经济性，使汽车噪声控制在标准范围之内。

1 噪声的种类

产生汽车噪声的主要因素是空气动力、机械传动、电磁三部分。从结构上可分为发动机(即燃烧噪声)，底盘噪声(即传动系噪声、各部件的连接配合引起的噪声)，电器设备噪声(冷却风扇噪声、汽车发电机噪声)，车身噪声(如车身结构、造型及附件的安装不合理引起的噪声)。其中发动机噪声占汽车噪声的二分之一以

第 1 页 共 1 页 上，包括进气噪声和本体噪声(如发动机振动，配气轴的转动，进、排气门开关等引起的噪声)。因此发动机的减振、降噪成为汽车噪声控制的关键。

此外，汽车轮胎在高速行驶时，也会引起较大的噪声。这是由于轮胎在地面流动时，位于花纹槽中的空气被地面挤出与重新吸入过程所引起的泵气声，以及轮胎花纹与路面的撞击声。

2 噪声要求六剑客职教园（最大的免费职教教学资源网站）

欧洲的法规规定，从1996年10月起，客车的外部噪声必须从77dBA降到74dBA，减少了一半噪声能量，到本世纪末进一步降低到71dBA。日本的法规规定，小型汽车在今后十年内噪声标准控制在76dBA以下。国内的一些大城市也计划在20xx年交通干线的噪声平均值控制在70dBA以内。而据国内目前有关资料表明，国内的大客车的噪声许可值则不得超过82dBA，轻型载货车为83.5dBA。由此可见，我国在车辆噪声控制方面还得狠下工夫。

1

汽车维修技师 专业论文

标题：浅谈可变气门正时技术

关键词：可变配气正时 内燃机配机机构

工作单位：临沂万发汽学校

作者： ***

提交日期：2012-10-27

2 摘要

本文介绍了从进气晚关角及进排气的动态效应几方面着手，不断改进发动机的配气相位以及进排气系统，使发动机的实际性能曲线逐步接近计算机仿真曲线。配气相位、进气门间隙、排气门间隙、转速、负荷五个调整参数之间是相互影响的。

通过在配气机构多刚体模型中引入柔性体,描述了配气机构的动力学性能;建立了柔性体气门弹簧,分析了气门弹簧动刚度的非线性行为,并且依据模态技术计算得到其动态应力;该方法为优化设计配气机构等机械产品及对其进行疲劳性能研究提供了依据。该仪器可检测各种汽、柴油发动机的启动性能、高压点火性能、燃油喷射性能、充电性能、动力性能、配气相位、发动机异响震动分析等30余种技术参数，并分析故障产生的原因、检测过程中，可随时显示各种波形及技术参数和结果并可随机打印，该仪器内存有一百多种国内外发动机技术参数，内容十分丰富，随时可以与检测结果对比。Passat B5轿车有4缸和6缸两种发动机,4缸机有4G54与4G64两种型号,6缸机型号为6G72,其配气机构均采用顶置凸轮轴式配气机构。 介绍了气门间隙自动调整器的结构、工作原理,以及其维护与保养。

关键词： 可变配气正时 内燃机配机机构

一、可变气门正时技术

传统的发动机气门正时系统，是一种配气相位即气门开启和关闭都一成不变机械系统，这种配气系统很难满足发动机在多种工况对配气的需要，不能满足发动机在各种转速工况下均输出强劲的动力要求。而可变气门正时系统是一种改变气门开启时间或开启大小的电控系统，通过在不同的转速下为车辆匹配更合理的气门开启和关闭，来增强车辆扭矩输出的均衡性，提高发动机功率并降低车辆的油耗。

1. 可变气门正时系统的原理

四行程发动机在工作过程中，吸入新鲜空气，排出高温废气。这种进气和排气的全过程，称为换气过程。在高速发动机中，每个循环的进排气过程时间极短，在这极短的时间内，被吸入的可燃混合气越多，废气排的越干净、越彻底，发动机发出的功率就可能越大。反之，发出的功率就越小，发动机的动力性和经济性就会下降。因此，需要适时开启和关闭进排气门。由内燃机原理可知，气门的开闭位置和活塞的位置有关，活塞的位置和曲轴的转角有关，用曲轴转角来表示气门的开闭时间，就是配气相位。从配气相位图中，可以看出，发动机的进排气门

汽车维修技师论文

———————————————————————————————— 作者:

———————————————————————————————— 日期：

汽车维修技师论文：

标题：汽车氧传感器波形信号分析

－--氧传感器原理分析与故障判断

关键词：氧传感器、原理、波形、发动机故障

概述:

随着汽车排放法规的逐渐严格和对汽车排气污染控制的重视,“电喷”加三元催化器的发动机正成为普遍配置。这种发动机采用了混合气成分的闭环控制和三元催化反应装置的联合使用技术,是汽油机有效的排气净化方法。在这一系统中,氧传感器是进行闭环反馈控制的主要元件之一,必不可少。正常工作时,氧传感器随时测定发动机排气管中的氧含量(浓度),以检测发动机燃烧状况。因此.当发动机出现燃烧故障时，必然引起氧传感器电压信号的变化，这就为通过观察氧传感器的信号波形判断发动机某些故障提供可能。

1．氧传感器的一般作用

要使三元催化转化器全面净化CO、HC和NOx这三种有害气体,必须保证混合气浓度始终保持在理论空燃比(14.7）附近的狭小范围内。一旦混合气浓度偏离了这个狭小范围,则三元催化转化器净化能力便急剧下降。保证混合气浓度在理论空燃比附近,“电喷”系统和氧传感器的配合是很好的解决方案。 氧传感器检测排气中的氧浓度，并随时向微机控制装置反馈信号。微机则根据反馈来的信号及时调整喷油量(喷油脉宽)，如信号反映混合气较浓,则减少喷油时间；反之．如信号反映混合气较稀,则延长喷油时间。这样使混合气的空燃比始终保持在理论空燃比附近。这就是燃料闭环控制或称燃料反馈控制。

2．氧传感器的正常波形

常用的汽车氧传感器有氧化锆式和氧化钛式两种。以氧化锆式为例,正常情况下当闭环控制时，氧传感器的电压信号大约在0至1V之间波动,平均值约450ｍｖ。当混合气浓度稍浓于理论空燃比时。氧传感器产生约800ｍＶ的高电压信号；当混合气浓度稍稀于理论空燃比时,氧传感器产生接近100mY的低电压信号。当然，不同类型的氧传感器其实际波形并不完全相同。朱军老师曾总结说:“一般亚洲和欧洲车氧传感器（博世)信号电压波形上的杂波要少。尤其是丰田凌志车氧传感器信号电压波形的重复性好。而且对称、清楚,美国车（不是采用亚洲的发动机和电子反馈控制系统)杂波要多。”但需要指出,氧化钛型氧传感器反馈给发动机电控单元的电压。一般是1V范围内变化，也有少数的是5V范围内变化的。
