地籍图测绘
第八章——地籍图测绘第一节地籍图一、地籍图概述1、概念1）地籍图：表示地籍要素及与地籍要素相关的地物和地貌，并按地籍要求对相应的内容经过综合取舍，按比例缩小后用规定的符号和一定的表示方法描绘出来的正形投影图。
地籍图的数字化成图是以电子计算机以及与之相联的图形输入、输出设备为基本工具，并以数学逻辑方法为科学语言来完成地籍图编绘的新的技术手段，其研究对象是如何应用现代化的自动控制设备来实现地籍信息的快速采集、识别、存贮、处理、传输和提供等过程。
它为地籍信息的查询、存贮、处理、输出和更新提供了新的方法和途径。
利用现有地形（地籍）图编制数字地籍图是建立数字地籍的重要方法和内容之一。
数字地籍测量是利用数字化采集设备采集各种地籍信息数据，传输到计算机中，再利用相应的应用软件对采集的数据加以处理，最后输出并绘制各种所需的地籍图件和表册的一种自动化测绘技术和方法。
2）地形图：凡是在图上表示出地表的高低起伏形态和地表面上一系列固定物体的平面位置，并且经过综合取舍，按比例缩小后用规定的符号和一定的表示方法描绘出的正形投影图。
由地形图与地籍图的概念可得知a.测绘的内容有所差别：地形图反映地物、地貌的平面位置及其相关的社会属性和自然属性,主要用于城市规划,建筑设计,市政工程设计和管理。
地籍图主要反映土地及其上附着物（建筑、植被等）的位置,权属,界址,数量,质量等,主要用于土地管理及相关部门的参考图件。
b.测绘的要求不一样地形图的精度、地物、地貌的取舍受其比例尺精度制约，符号和注记较简单。
地籍图测绘时，图面内容的精度除了受比例尺精度制约外，还要考虑界址点的精度，地物的取舍主要考虑地物作为地籍要素的重要程度，而且地籍图上编号注记相应要复杂得多。
2、地籍图集1）分幅地籍图；按统一的规定得分幅编号方法，以一定的比例尺一幅一幅测绘的，是一行政区域地籍资料中的基本图件。
2）细部图：宗地图-房产分丘图，房产分户图；3）各种附图：宗地草图、房屋用地略图、房屋权属界线示意图；4）各类专题图：土地利用现状图，土地所有权属图，农村居民点地集图3、地籍图分类1）内容上分：分幅地籍图—基本地籍图；专题地籍图—土地利用现状图，农村居民点地集图，土地估价图等。
《地籍图的测绘》课件
地理信息系统：整合、分析、管理地理 数据
激光扫描技术：快速获取高精度三维数 据
无人机航测：利用无人机进行大范围、 高精度的测绘
虚拟现实技术：模拟真实环境，提高测 绘效率和准确性
智能化：利用人工智能、大数据等技术，提高测绘效率和精度 自动化：实现无人化、自动化的测绘作业，降低人工成本 集成化：将多种测绘技术集成，提高测绘数据的准确性和完整性 实时化：实现实时、动态的测绘，提高测绘数据的时效性 网络化：利用互联网、物联网等技术，实现测绘数据的共享和协同 标准化：建立统一的测绘标准和规范，提高测绘数据的可比性和通用性
地籍图测绘的法规 与标准
法规依据：《中华人民共和国土地管理法》、《中华人民共和国测绘 法》等
标准依据：《地籍测量规范》、《土地利用现状调查技术规程》等
测绘内容：土地权属、土地利用现状、土地利用规划等
测绘程序：申请、审批、实施、验收等
法律责任：违反测绘法规和标准的处罚措施等
地籍图测绘的法 规依据：《中华 人民共和国土地 管理法》、《中 华人民共和国测 绘法》等
地籍图测绘的标 准：《地籍图测 绘技术规范》、 《地籍图测绘质 量控制规范》等
地籍图测绘的精 度要求：根据不 同用途和精度要 求，分为不同等 级
地籍图测绘的成 果提交：包括地 籍图、地籍数据、 地籍报告等
质量控制：确保地籍图测绘的准确性和可靠性
验收标准：符合国家或行业标准，如GB/T 17986-2000《国家基本比例尺地形图质量评 定》
作用：地籍图是土地权属管理的基础，是土地登记、土地利用规划、土地资源调查、土地权属 纠纷处理等土地管理工作的重要依据
特点：地籍图具有准确性、完整性、现势性和法律性等特点，是土地权属管理的重要依据和工 具。
激光扫描技术：快速获取高精度三维数 据
无人机航测：利用无人机进行大范围、 高精度的测绘
虚拟现实技术：模拟真实环境，提高测 绘效率和准确性
智能化：利用人工智能、大数据等技术，提高测绘效率和精度 自动化：实现无人化、自动化的测绘作业，降低人工成本 集成化：将多种测绘技术集成，提高测绘数据的准确性和完整性 实时化：实现实时、动态的测绘，提高测绘数据的时效性 网络化：利用互联网、物联网等技术，实现测绘数据的共享和协同 标准化：建立统一的测绘标准和规范，提高测绘数据的可比性和通用性
地籍图测绘的法规 与标准
法规依据：《中华人民共和国土地管理法》、《中华人民共和国测绘 法》等
标准依据：《地籍测量规范》、《土地利用现状调查技术规程》等
测绘内容：土地权属、土地利用现状、土地利用规划等
测绘程序：申请、审批、实施、验收等
法律责任：违反测绘法规和标准的处罚措施等
地籍图测绘的法 规依据：《中华 人民共和国土地 管理法》、《中 华人民共和国测 绘法》等
地籍图测绘的标 准：《地籍图测 绘技术规范》、 《地籍图测绘质 量控制规范》等
地籍图测绘的精 度要求：根据不 同用途和精度要 求，分为不同等 级
地籍图测绘的成 果提交：包括地 籍图、地籍数据、 地籍报告等
质量控制：确保地籍图测绘的准确性和可靠性
验收标准：符合国家或行业标准，如GB/T 17986-2000《国家基本比例尺地形图质量评 定》
作用：地籍图是土地权属管理的基础，是土地登记、土地利用规划、土地资源调查、土地权属 纠纷处理等土地管理工作的重要依据
特点：地籍图具有准确性、完整性、现势性和法律性等特点，是土地权属管理的重要依据和工 具。

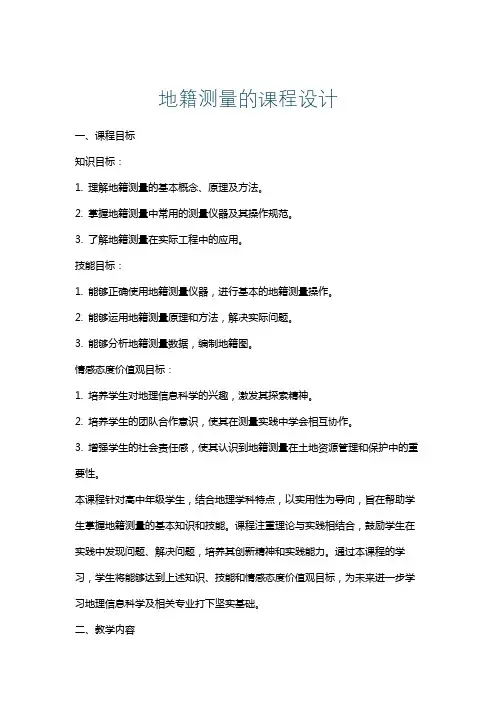

地籍测量的课程设计
地籍测量的课程设计一、课程目标知识目标：1. 理解地籍测量的基本概念、原理及方法。
2. 掌握地籍测量中常用的测量仪器及其操作规范。
3. 了解地籍测量在实际工程中的应用。
技能目标：1. 能够正确使用地籍测量仪器，进行基本的地籍测量操作。
2. 能够运用地籍测量原理和方法，解决实际问题。
3. 能够分析地籍测量数据，编制地籍图。
情感态度价值观目标：1. 培养学生对地理信息科学的兴趣，激发其探索精神。
2. 培养学生的团队合作意识，使其在测量实践中学会相互协作。
3. 增强学生的社会责任感，使其认识到地籍测量在土地资源管理和保护中的重要性。
本课程针对高中年级学生，结合地理学科特点，以实用性为导向，旨在帮助学生掌握地籍测量的基本知识和技能。
课程注重理论与实践相结合，鼓励学生在实践中发现问题、解决问题，培养其创新精神和实践能力。
通过本课程的学习，学生将能够达到上述知识、技能和情感态度价值观目标，为未来进一步学习地理信息科学及相关专业打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分：1. 地籍测量基本概念：地籍、地籍测量、地籍图等。
2. 地籍测量原理：坐标系统、投影原理、测量误差理论等。
3. 地籍测量方法：地面测量、摄影测量、卫星遥感等。
4. 常用地籍测量仪器：经纬仪、水准仪、全站仪、GPS等。
5. 地籍测量实际操作：仪器操作、测量数据处理、地籍图编制等。
6. 地籍测量在土地管理中的应用：土地登记、土地征收、土地利用规划等。
教学内容按照以下进度安排：第一课时：地籍测量基本概念及原理介绍。
第二课时：常用地籍测量仪器及其操作方法。
第三课时：地籍测量方法及实际操作演示。
第四课时：地籍测量数据处理及地籍图编制。
第五课时：地籍测量在土地管理中的应用案例分析。
本教学内容参考教材相关章节，结合课程目标，确保科学性和系统性。
在教学过程中，教师需关注学生对教学内容的掌握程度，适时调整教学进度，保证教学质量。
通过本章节的学习，学生将全面了解地籍测量知识，为实际操作和未来工作打下基础。
《地籍测量学教案》课件
《地籍测量学教案》PPT课件第一章：地籍测量学概述1.1 地籍测量的定义解释地籍测量的概念和基本任务强调地籍测量在土地管理中的重要性1.2 地籍测量的历史与发展介绍地籍测量技术的历史演变分析现代地籍测量技术的发展趋势1.3 地籍测量的目标和原则阐述地籍测量的目标和要求讨论地籍测量中的精度、可靠性和一致性原则第二章：地籍测量学的基本原理2.1 坐标系统和基准面解释地球坐标系统和基准面的概念讨论坐标系统的应用和转换方法2.2 测量学的基本定律介绍测量学中的基本定律，如测距定律和测角定律解释相关公式和计算方法2.3 误差理论和数据处理分析测量误差的来源和特性介绍数据处理的基本方法和技巧第三章：地籍测量学的基本方法3.1 地面测量方法讨论地面测量的常用方法和设备解释地面测量的原理和操作步骤3.2 航空测量方法介绍航空测量的原理和应用阐述航空测量数据的获取和处理方法3.3 卫星测量方法解释卫星测量的原理和技术讨论卫星测量在地籍测量中的应用和限制第四章：地籍测量学的应用4.1 土地确权与地籍绘图阐述地籍测量在土地确权和地籍绘图中的应用介绍地籍测量的数据采集和处理流程4.2 土地利用与规划讨论地籍测量在土地利用和规划中的应用解释地籍测量数据对土地管理的重要性4.3 工程建设与环境保护介绍地籍测量在工程建设和环境保护中的应用分析地籍测量对工程建设的影响和贡献第五章：地籍测量学的未来发展5.1 新技术与方法的发展讨论地籍测量学中新技术和方法的发展趋势分析激光扫描和无人机测量等技术的应用前景5.2 数据采集与处理的创新介绍地籍测量学中数据采集和处理的创新方法强调大数据和技术在地籍测量中的应用5.3 地籍测量学与社会发展的关系分析地籍测量学与社会发展的相互影响探讨地籍测量学在可持续发展中的作用和责任《地籍测量学教案》PPT课件第六章：地籍控制测量6.1 地籍控制测量的概念与作用解释地籍控制测量的定义和重要性强调地籍控制测量在土地管理中的基础作用6.2 地籍控制测量的方法与技术介绍地籍控制测量的常用方法和设备解释地籍控制测量的原理和操作步骤6.3 地籍控制测量的成果与应用阐述地籍控制测量的成果处理和分析讨论地籍控制测量在地籍绘图和土地管理中的应用第七章：地籍细部测量7.1 地籍细部测量的概念与作用解释地籍细部测量的定义和重要性强调地籍细部测量在土地确权和地籍绘图中的作用7.2 地籍细部测量的方法与技术介绍地籍细部测量的常用方法和设备解释地籍细部测量的原理和操作步骤7.3 地籍细部测量的成果与应用阐述地籍细部测量的成果处理和分析讨论地籍细部测量在地籍绘图和土地管理中的应用第八章：地籍测绘数据处理8.1 地籍测绘数据处理的概念与作用解释地籍测绘数据处理的意义和重要性强调数据处理在提高地籍测量精度中的作用8.2 地籍测绘数据处理的方法与技术介绍地籍测绘数据处理的常用方法和软件解释地籍测绘数据处理的原理和操作步骤8.3 地籍测绘数据处理的成果与应用阐述地籍测绘数据处理的成果分析与评价讨论地籍测绘数据处理在地籍绘图和土地管理中的应用第九章：地籍绘图与管理9.1 地籍绘图的概念与作用解释地籍绘图的定义和重要性强调地籍绘图在土地管理中的基础作用9.2 地籍绘图的方法与技术介绍地籍绘图的常用方法和软件解释地籍绘图的原理和操作步骤9.3 地籍管理的内容与方法阐述地籍管理的内容和重要性讨论地籍测量在地籍管理中的应用和作用第十章：地籍测量学的前沿话题10.1 地籍测量学与GIS技术的融合解释GIS技术在地籍测量学中的应用和重要性讨论地籍测量学与GIS技术的融合趋势和发展方向10.2 地籍测量学与BIM技术的应用介绍BIM技术在地籍测量学中的应用和潜力分析BIM技术在地籍测量学中的发展前景和挑战10.3 地籍测量学在气候变化研究中的应用阐述地籍测量学在气候变化研究中的作用和重要性讨论地籍测量学在气候变化监测和应对中的贡献《地籍测量学教案》PPT课件第十一章：地籍测量学的法律与伦理11.1 地籍测量相关的法律法规介绍地籍测量学在法律框架下的规定和标准强调遵守法律法规在地籍测量工作中的重要性11.2 地籍测量的伦理问题讨论地籍测量工作中的伦理问题和职业操守分析地籍测量师的责任和义务11.3 案例分析通过实际案例分析地籍测量学中的法律和伦理问题引导学生思考和讨论地籍测量工作中的合规性和道德性第十二章：地籍测量学的项目管理12.1 地籍测量项目的规划与管理解释项目管理在地籍测量工作中的重要性介绍地籍测量项目规划和管理的基本原则和方法12.2 地籍测量项目的团队协作强调团队合作在地籍测量项目中的作用讨论团队沟通和协作的技巧与策略12.3 案例分析通过实际案例分析地籍测量项目管理和团队协作的经验与教训引导学生思考和讨论如何提高地籍测量项目的效率和质量第十三章：地籍测量学的教育与培训13.1 地籍测量学教育的现状与挑战分析地籍测量学教育的发展现状和面临的挑战强调地籍测量学教育的重要性和必要性13.2 地籍测量学培训的方法与内容介绍地籍测量学培训的基本方法和内容讨论培训计划的制定和实施策略13.3 案例分析通过实际案例分析地籍测量学教育和培训的成功经验与教训引导学生思考和讨论地籍测量学教育和培训的改进方向第十四章：地籍测量学的国际合作与交流14.1 地籍测量学国际组织的角色与作用介绍国际地籍测量学组织及其在地籍测量领域的贡献强调国际合作在地籍测量学发展中的重要性14.2 地籍测量学国际交流与合作项目介绍地籍测量学领域的重要国际合作项目分析这些项目对地籍测量学发展的影响和贡献14.3 案例分析通过实际案例分析地籍测量学国际合作与交流的成功经验与教训引导学生思考和讨论如何加强地籍测量学的国际交流与合作第十五章：地籍测量学的未来发展展望15.1 地籍测量学的发展趋势分析地籍测量学未来的发展趋势和挑战强调地籍测量学在土地管理和社会发展中的重要作用15.2 地籍测量学创新与发展的方向介绍地籍测量学创新与发展的关键领域讨论如何推动地籍测量学的创新与发展15.3 学生的角色和责任强调学生在地籍测量学未来发展中的角色和责任鼓励学生积极投身地籍测量学领域的研究与实践重点和难点解析第一章至第五章主要介绍了地籍测量学的基础知识和原理，重点包括地籍测量的定义、历史、目标、原则以及坐标系统和基准面的概念。
地籍图测绘基本概念和要求
②地籍要素编号：包括街道（地籍区）号、街坊（地籍子区） 号、宗地号或地块号、房屋栋号、土地利用分类代码、土地等 级等，分别注记在所属范围内的适中位置，当被图幅分割时应 分别进行注记。如宗地或地块面积太小注记不下时，允许移注 在宗地或地块外空白处并以指示线标明。
50cm×50cm
40cm×50cm
1、城镇地籍图的分幅与编号
若测区已有相应比例尺地形图，地籍图的分幅与编号方 法可沿用地形图的分幅与编号，并于编号后加注图幅内较 大单位名称或著名地理名称命名的图名。
2、农村地籍图的分幅和编号
农村居民地地籍图的分幅和编号与城镇地籍图相同。 农村地籍图（包括土地利用现状图和土地所有权属图）按 国际标准分幅编号。 无论是城镇地籍图，还是农村地籍图，均应取注本幅图内 最著名的地理名称或企事业单位、学校等名称作为图名，以 前已有的图名一般应沿用。
四、地籍图的内容
1、 地籍图内容的基本要求 （1）以地籍要素为基本内容，突出表示界址点、线； （2）有必需的数学要素； （3）必须表示基本的地形要素，特别是与地籍有关的地物要素 应予表示； （4）地籍图图面必须主次分明、清晰易读，并便于根据多用户 需要加绘专用图要素。
2、地籍图内容选取的基本要点
二、地籍图比例尺
地籍图需准确地表示土地的权属界址及土地上附着 物等的细部位置，应选用大比例尺。 1、 选择地籍图比例尺的依据
（1）繁华程度和土地价值 （2）建设密度和细部粗度 （3）地籍图的测量方法
2、 我国地籍图的比例尺系列
世界上各国地籍图的比例尺系列不一，目前比例尺最大的 为1:250，最小的为1:5万。 根据国情，我国地籍图比例尺系列一般规定为： 城镇地区（指大、中、小城市及建制镇以上地区）地籍图的比 例尺可选用1:500、1:1 000、1:2 000，其基本比例尺为1:1 000； 农村地区（含土地利用现状图和土地所有权属图）地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例 尺为1:1万。
50cm×50cm
40cm×50cm
1、城镇地籍图的分幅与编号
若测区已有相应比例尺地形图，地籍图的分幅与编号方 法可沿用地形图的分幅与编号，并于编号后加注图幅内较 大单位名称或著名地理名称命名的图名。
2、农村地籍图的分幅和编号
农村居民地地籍图的分幅和编号与城镇地籍图相同。 农村地籍图（包括土地利用现状图和土地所有权属图）按 国际标准分幅编号。 无论是城镇地籍图，还是农村地籍图，均应取注本幅图内 最著名的地理名称或企事业单位、学校等名称作为图名，以 前已有的图名一般应沿用。
四、地籍图的内容
1、 地籍图内容的基本要求 （1）以地籍要素为基本内容，突出表示界址点、线； （2）有必需的数学要素； （3）必须表示基本的地形要素，特别是与地籍有关的地物要素 应予表示； （4）地籍图图面必须主次分明、清晰易读，并便于根据多用户 需要加绘专用图要素。
2、地籍图内容选取的基本要点
二、地籍图比例尺
地籍图需准确地表示土地的权属界址及土地上附着 物等的细部位置，应选用大比例尺。 1、 选择地籍图比例尺的依据
（1）繁华程度和土地价值 （2）建设密度和细部粗度 （3）地籍图的测量方法
2、 我国地籍图的比例尺系列
世界上各国地籍图的比例尺系列不一，目前比例尺最大的 为1:250，最小的为1:5万。 根据国情，我国地籍图比例尺系列一般规定为： 城镇地区（指大、中、小城市及建制镇以上地区）地籍图的比 例尺可选用1:500、1:1 000、1:2 000，其基本比例尺为1:1 000； 农村地区（含土地利用现状图和土地所有权属图）地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例 尺为1:1万。
地籍图的测绘-PPT课件
30
宗地内的建（构）筑物及宗地外紧靠界址点线的附着物 宗地界址点位置，界址线、地形地物的现状，界址点坐
标表、权利人名称，用地性质、用地面积，测图日期 指北方向和比例尺 宗地图的制图者、审核者姓名
三、宗地图的作用
土地证上的附图 处理土地权属问题的具有法律效力的图件 在变更地籍测量的应用13来自2、摄影测量测制地籍图
• 测制多用途地籍图 • 土地利用现状分类调查 • 测制农村地籍图和土地利用现状图 • 加密界址点坐标（农村） • 地籍数据库的数据采集 制作城镇地籍图时，通常用全站仪实测界址点坐标
测制地籍图和其他图件的作业流程
14
3、编绘法成图的作业程序
模拟地籍图编绘
• 选择合适的工作底图 • 复制二底图 • 外业调绘 • 补测（二底图上） • 转绘，制作工作底图 • 蒙透绘，制作地籍图
15
数字地籍图编绘
外业调查与测量
现有地形（籍）图
数据输入
电子计算机
数字化
数据处理
数据文件
成果打印
绘图仪绘图
屏幕显示
16
4. 地面数字地籍图测绘
软件 17
（1）作业模式
全站仪+电子记录簿(如PC-E500等)＋成图软件 全站仪+便携式计算机+成图软件 全站仪+掌上电脑+成图软件 GPS—RTK接收机＋成图软件
3
三、地籍图的分幅与编号 1.城镇地籍图的分幅与编号 50cm×50cm, 50cm×40cm 西南角坐标公里数编号：689-593
4
2.农村地籍图的分幅与编号
大比例尺地籍图分幅与编号同城镇地籍图， 中比例尺地籍图按国家标准分幅与编号。
3.农村地籍图的图幅元素（中小比例尺）
宗地内的建（构）筑物及宗地外紧靠界址点线的附着物 宗地界址点位置，界址线、地形地物的现状，界址点坐
标表、权利人名称，用地性质、用地面积，测图日期 指北方向和比例尺 宗地图的制图者、审核者姓名
三、宗地图的作用
土地证上的附图 处理土地权属问题的具有法律效力的图件 在变更地籍测量的应用13来自2、摄影测量测制地籍图
• 测制多用途地籍图 • 土地利用现状分类调查 • 测制农村地籍图和土地利用现状图 • 加密界址点坐标（农村） • 地籍数据库的数据采集 制作城镇地籍图时，通常用全站仪实测界址点坐标
测制地籍图和其他图件的作业流程
14
3、编绘法成图的作业程序
模拟地籍图编绘
• 选择合适的工作底图 • 复制二底图 • 外业调绘 • 补测（二底图上） • 转绘，制作工作底图 • 蒙透绘，制作地籍图
15
数字地籍图编绘
外业调查与测量
现有地形（籍）图
数据输入
电子计算机
数字化
数据处理
数据文件
成果打印
绘图仪绘图
屏幕显示
16
4. 地面数字地籍图测绘
软件 17
（1）作业模式
全站仪+电子记录簿(如PC-E500等)＋成图软件 全站仪+便携式计算机+成图软件 全站仪+掌上电脑+成图软件 GPS—RTK接收机＋成图软件
3
三、地籍图的分幅与编号 1.城镇地籍图的分幅与编号 50cm×50cm, 50cm×40cm 西南角坐标公里数编号：689-593
4
2.农村地籍图的分幅与编号
大比例尺地籍图分幅与编号同城镇地籍图， 中比例尺地籍图按国家标准分幅与编号。
3.农村地籍图的图幅元素（中小比例尺）

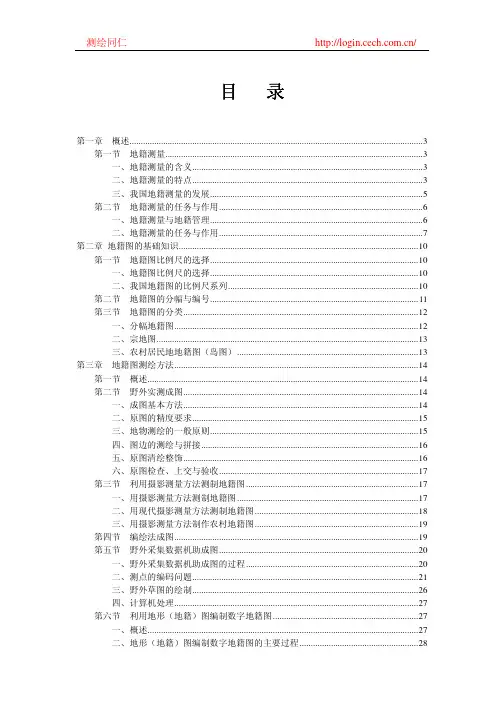

地籍测量教科书
目录第一章 概述 (3)第一节 地籍测量 (3)一、地籍测量的含义 (3)二、地籍测量的特点 (3)三、我国地籍测量的发展 (5)第二节 地籍测量的任务与作用 (6)一、地籍测量与地籍管理 (6)二、地籍测量的任务与作用 (7)第二章地籍图的基础知识 (10)第一节 地籍图比例尺的选择 (10)一、地籍图比例尺的选择 (10)二、我国地籍图的比例尺系列 (10)第二节 地籍图的分幅与编号 (11)第三节 地籍图的分类 (12)一、分幅地籍图 (12)二、宗地图 (13)三、农村居民地地籍图（岛图） (13)第三章 地籍图测绘方法 (14)第一节 概述 (14)第二节 野外实测成图 (14)一、成图基本方法 (14)二、原图的精度要求 (15)三、地物测绘的一般原则 (15)四、图边的测绘与拼接 (16)五、原图清绘整饰 (16)六、原图检查、上交与验收 (17)第三节 利用摄影测量方法测制地籍图 (17)一、用摄影测量方法测制地籍图 (17)二、用现代摄影测量方法测制地籍图 (18)三、用摄影测量方法制作农村地籍图 (19)第四节 编绘法成图 (19)第五节 野外采集数据机助成图 (20)一、野外采集数据机助成图的过程 (20)二、测点的编码问题 (21)三、野外草图的绘制 (26)四、计算机处理 (27)第六节 利用地形（地籍）图编制数字地籍图 (27)一、概述 (27)二、地形（地籍）图编制数字地籍图的主要过程 (28)第四章 数字地籍测量 (29)第一节 数字地籍测量的基本概念 (29)一、数据采集 (29)二、数据处理 (30)三、成果输出 (30)四、数据库管理 (31)第二节 数字地籍测量的基本原理 (31)一、地籍信息编码 (31)二、地籍信息的数据结构 (33)三、地籍符号库的设计原则 (38)第三节 数字地籍测绘系统 (38)第五章 地籍资料的更新 (39)第一节 概述 (39)第二节 地籍要素的变更调查与变更登记 (39)第三节 地籍图的修测与更新 (40)第四节 更新后土地划分、编号与面积量算 (40)一、更新后土地划分与编号 (40)二、更新后的土地面积测算 (41)第一章 概述第一章第一节 地籍测量第一节一、地籍测量的含义地籍测量是为获取和表达地籍信息所进行的测绘工作。
地籍测量学第八章地籍图测绘概述与应用
农村地籍图(包括土地利用现状图和土地所有 权属图)按国际标准分幅编号。
无论是城镇地籍图，还是农村地籍图，均应取 注本幅图内最著名的地理名称或企事业单位、学校 等名称作为图名，以前已有的图名一般应沿用。
3、农村地籍图的图幅元ຫໍສະໝຸດ 图幅元素是表示图幅位置和大小的一组数据。
城镇地籍图比例尺大，图幅尺寸大小不随经纬度而 变化，图幅元素由规定的方法确定；农村地籍图比 例尺一般在1：5 000至1：5万之间，多采用梯形分 幅，图廓线为经纬线，图幅元素构成如下：
以便使地籍要素能清晰地上图。若建筑物密度小， 选择的比例尺就可小一些。
另外，表示房屋细部的详细程度与比例尺有 关，比例尺越大，房屋的细微变化可表示得更加清 楚。如果比例尺小了，细小的部分无法表示，影响 房产管理的准确性。
2、我国地籍图的比例尺系列 世界上各国地籍图的比例尺系列不一，目前比
例尺最大的为1:250，最小的为1:5万。
地籍测量学第八章
地籍图的测绘概述 和应用
第一节 概述

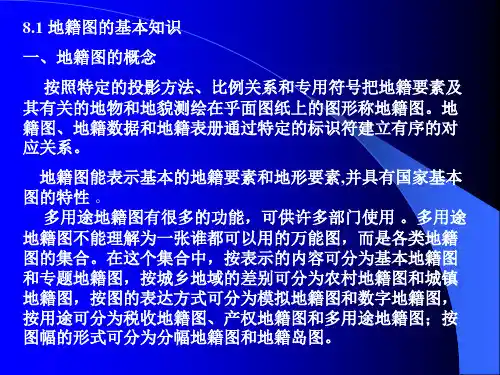

1、概念：按照特定的投影方法、比例关系和专用 符号把地地籍要素及其有关的地物和地貌测绘在平 面图纸上的图形称地籍图。地籍图、地籍数据和地 籍表册通过特定的标识符建立有序的对应关系。
地籍图具有国家基本图的特性。一个国家的整 个国土范围被分割成许多地块和土地权属单位，且
地籍图比例尺的选择应满足地籍管理的需要。 地籍图需准确地表示土地的权属界址及土地上附着 物等的细部位置，为地籍管理提供基础资料，特别 是地籍测量的成果资料将提供给很多部门使用，故 地籍图应选用大比例尺。考虑到城乡土地经济价值 的差别，农村地区地籍图的比例尺比城镇地籍图的 比例尺可小一些。即使在同一地区，也可视具体情 况及需要采用不同的地籍图比例尺。
无论是城镇地籍图，还是农村地籍图，均应取 注本幅图内最著名的地理名称或企事业单位、学校 等名称作为图名，以前已有的图名一般应沿用。
3、农村地籍图的图幅元ຫໍສະໝຸດ 图幅元素是表示图幅位置和大小的一组数据。
城镇地籍图比例尺大，图幅尺寸大小不随经纬度而 变化，图幅元素由规定的方法确定；农村地籍图比 例尺一般在1：5 000至1：5万之间，多采用梯形分 幅，图廓线为经纬线，图幅元素构成如下：
以便使地籍要素能清晰地上图。若建筑物密度小， 选择的比例尺就可小一些。
另外，表示房屋细部的详细程度与比例尺有 关，比例尺越大，房屋的细微变化可表示得更加清 楚。如果比例尺小了，细小的部分无法表示，影响 房产管理的准确性。
2、我国地籍图的比例尺系列 世界上各国地籍图的比例尺系列不一，目前比
例尺最大的为1:250，最小的为1:5万。
地籍测量学第八章
地籍图的测绘概述 和应用
第一节 概述
1、概念：按照特定的投影方法、比例关系和专用 符号把地地籍要素及其有关的地物和地貌测绘在平 面图纸上的图形称地籍图。地籍图、地籍数据和地 籍表册通过特定的标识符建立有序的对应关系。
地籍图具有国家基本图的特性。一个国家的整 个国土范围被分割成许多地块和土地权属单位，且
地籍图比例尺的选择应满足地籍管理的需要。 地籍图需准确地表示土地的权属界址及土地上附着 物等的细部位置，为地籍管理提供基础资料，特别 是地籍测量的成果资料将提供给很多部门使用，故 地籍图应选用大比例尺。考虑到城乡土地经济价值 的差别，农村地区地籍图的比例尺比城镇地籍图的 比例尺可小一些。即使在同一地区，也可视具体情 况及需要采用不同的地籍图比例尺。
第八章地籍图的测绘
第八章 地籍图测绘
3. 分 类
（1）按表示的内容可分为基本地籍图和专题地籍图。 （2）按城乡地域差别可分为农村地籍图和城镇地籍图。 （3）按图的表达方式可分为模拟地籍图和数字地籍图。 （4）按用途可分为税收地籍图、产权地籍图和多用途地籍图。 （5）按图幅的形式可分为分幅地籍图和地籍岛图。 我国现在主要测绘制作的有：城镇地籍图、宗地图、农村居 民地地籍图、土地利用现状图、土地所有权属图等。
1:1000
密级
22.0 10.8
附 注 ：
10.0 22.0
测量员 绘图员 检查员
4 . 三北方向图
在中小比例尺的图的南图廓线的右下方， 还绘有真子午线、磁子午线和坐标纵轴的 方向的这三者之间的角度关系，称为三北 方向图。
利用三北方向图，可对图上 任一方向的真方位角、磁方 位角和坐标方位角三者间作 相互换算。
分幅和编号的目的：便于管理和使用
梯形分幅 —按经纬线分幅
分幅方法
（中小比例尺）
矩形分幅 —按坐标格网分幅 （大比例尺）
一、梯形分幅与编号
梯形分幅是按经纬线划分的，以1：100万比例尺 的地形图为基础，采用全球统一的分幅编号方法。
比例尺 1：100万 1:10万 1:5万 1:2.5万 1：1万 1:5000 1:2000
第八章 地籍图测绘
2. 地籍图特点
（1）地籍图具有国家基本图的特性。 （2）地籍图只能表示基本的地籍要素和地形要素。
对应的地籍空间要素的属性在地籍图上只能用标识符来对 此进行有限的表达。 （3）多用途地籍图不能理解为一张谁都可以用的万能图，而 是各类地籍图的集合。为各种用户提供了一个良好的地理参 考系统。
行）。
北京市区坐标为：北纬39.9”，东经116. 3”。
地籍图测绘概要
农村居民地(或称宅基地)、乡村集镇地籍图的测图比例尺可 选用1:1 000或1:2 000。 三、地籍图的分幅与编号
1:500、1:1 000、1:2 000比例尺地籍图分幅与编号采用 矩形西 南角直角坐标分幅编号的方法。
1:5 000、1:1万、1:2.5万、1:5万比例尺的地籍图采用梯形经纬 度分幅法。
2、平板仪测图 平板仪测图的方法，一般适用于大比例尺的城镇地籍图和
农村居民地地籍图的测制，其作业顺序为测图前的准备(图纸的 准备、坐标格网的绘制、图廓点及控制占的展绘)，测站点的增 设，碎部点(界址点、地物点)的测定，图边拼接，原图整饰，图 面检查验收等工序。
农村地籍图的图幅元素是表示图幅位置和大小的一组数据。一
幅梯形地籍图的图幅元素有：
大地经纬度：L，B 高斯平面直角坐标；X，Y 南北及东西图廓线长：a南，a北，cm 图幅对角线长；d(cm) 图幅面积：p(km2) 子午线收敛角；γ
四、地籍图的内容 1、地籍图内容的基本要求 (1)以地籍要素为基本内容，突出表示界址点、线； (2)有必需的数学要素； (3)必须表示基本的地理要素，特别是与地籍有关的地物要素应 予以表示； (4)地籍图图面必须主次分明、清晰易渎，并便于根据多用户需 要加绘专用图要素。 2、地籍图的基本内容 （1）地籍要素
城镇地区(指大、中、小城市及建制镇以上地区)地籍图的比 例尺可选城镇地区(指大、中、小城市及建制镇以上地区)地籍 图的比例尺可选用1:500、1:1 000、1:2 000，其基本比例尺为 1:1 000 。
农村地区(含土地利用现状图和土地所有权属图)地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例尺 为1:1，图上占地面积
大于符号尺寸时应绘出用地范围线，内置相应符号或注记。公园 内一般的碑、亭、塔等可不表示。 ⑦ 电力线、通信线及一般架空管线不表示，但占地塔位的高压
1:500、1:1 000、1:2 000比例尺地籍图分幅与编号采用 矩形西 南角直角坐标分幅编号的方法。
1:5 000、1:1万、1:2.5万、1:5万比例尺的地籍图采用梯形经纬 度分幅法。
2、平板仪测图 平板仪测图的方法，一般适用于大比例尺的城镇地籍图和
农村居民地地籍图的测制，其作业顺序为测图前的准备(图纸的 准备、坐标格网的绘制、图廓点及控制占的展绘)，测站点的增 设，碎部点(界址点、地物点)的测定，图边拼接，原图整饰，图 面检查验收等工序。
农村地籍图的图幅元素是表示图幅位置和大小的一组数据。一
幅梯形地籍图的图幅元素有：
大地经纬度：L，B 高斯平面直角坐标；X，Y 南北及东西图廓线长：a南，a北，cm 图幅对角线长；d(cm) 图幅面积：p(km2) 子午线收敛角；γ
四、地籍图的内容 1、地籍图内容的基本要求 (1)以地籍要素为基本内容，突出表示界址点、线； (2)有必需的数学要素； (3)必须表示基本的地理要素，特别是与地籍有关的地物要素应 予以表示； (4)地籍图图面必须主次分明、清晰易渎，并便于根据多用户需 要加绘专用图要素。 2、地籍图的基本内容 （1）地籍要素
城镇地区(指大、中、小城市及建制镇以上地区)地籍图的比 例尺可选城镇地区(指大、中、小城市及建制镇以上地区)地籍 图的比例尺可选用1:500、1:1 000、1:2 000，其基本比例尺为 1:1 000 。
农村地区(含土地利用现状图和土地所有权属图)地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例尺 为1:1，图上占地面积
大于符号尺寸时应绘出用地范围线，内置相应符号或注记。公园 内一般的碑、亭、塔等可不表示。 ⑦ 电力线、通信线及一般架空管线不表示，但占地塔位的高压

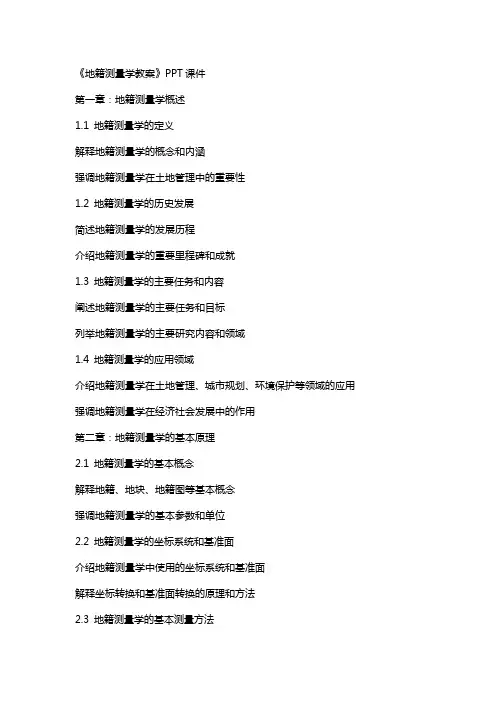

《地籍测量学教案》课件
《地籍测量学教案》PPT课件第一章：地籍测量学概述1.1 地籍测量学的定义解释地籍测量学的概念和内涵强调地籍测量学在土地管理中的重要性1.2 地籍测量学的历史发展简述地籍测量学的发展历程介绍地籍测量学的重要里程碑和成就1.3 地籍测量学的主要任务和内容阐述地籍测量学的主要任务和目标列举地籍测量学的主要研究内容和领域1.4 地籍测量学的应用领域介绍地籍测量学在土地管理、城市规划、环境保护等领域的应用强调地籍测量学在经济社会发展中的作用第二章：地籍测量学的基本原理2.1 地籍测量学的基本概念解释地籍、地块、地籍图等基本概念强调地籍测量学的基本参数和单位2.2 地籍测量学的坐标系统和基准面介绍地籍测量学中使用的坐标系统和基准面解释坐标转换和基准面转换的原理和方法2.3 地籍测量学的基本测量方法介绍地籍测量学中常用的测量方法和技术解释测量仪器的使用和测量数据的处理方法2.4 地籍测量学的误差理论和精度评价介绍地籍测量学中的误差理论和误差传播解释精度的评价方法和指标第三章：地籍控制测量3.1 地籍控制测量的概念和意义解释地籍控制测量的定义和重要性强调地籍控制测量在地籍测量学中的地位3.2 地籍控制测量的方法和技术介绍地籍控制测量的方法和技术解释全球定位系统(GPS)在地籍控制测量中的应用3.3 地籍控制测量的数据处理和精度评价介绍地籍控制测量的数据处理方法解释地籍控制测量的精度评价指标和方法3.4 地籍控制测量的实际案例分析分析具体的地籍控制测量案例强调地籍控制测量在实际项目中的应用和意义第四章：地籍细部测量4.1 地籍细部测量的概念和意义解释地籍细部测量的定义和重要性强调地籍细部测量在土地管理中的作用4.2 地籍细部测量的方法和技术介绍地籍细部测量的方法和技术解释地籍细部测量中常用的仪器和设备4.3 地籍细部测量的数据处理和精度评价介绍地籍细部测量的数据处理方法解释地籍细部测量的精度评价指标和方法4.4 地籍细部测量的实际案例分析分析具体的地籍细部测量案例强调地籍细部测量在实际项目中的应用和意义第五章：地籍测量学的前沿技术5.1 地籍激光扫描技术介绍地籍激光扫描技术的原理和应用强调地籍激光扫描技术在地籍测量学中的优势5.2 地籍摄影测量技术介绍地籍摄影测量技术的原理和应用强调地籍摄影测量技术在地籍测量学中的作用5.3 地籍遥感和遥测技术介绍地籍遥感和遥测技术的原理和应用强调地籍遥感和遥测技术在地籍测量学中的重要性5.4 地籍测量学的未来发展趋势探讨地籍测量学的未来发展趋势和前景强调地籍测量学在土地管理和经济社会发展中的重要作用第六章：地籍测量学数据处理与分析6.1 地籍测量数据的预处理解释地籍测量数据预处理的目的和内容介绍地籍测量数据预处理的方法和技术6.2 地籍测量数据的平差与优化阐述地籍测量数据平差的目的和方法介绍地籍测量数据优化技术及其应用6.3 地籍测量成果的质量评价解释地籍测量成果质量评价的标准和指标介绍地籍测量成果质量评价的方法和技术6.4 地籍测量数据的计算机处理介绍地籍测量数据计算机处理的方法和工具强调地理信息系统（GIS）在地籍测量学中的应用第七章：地籍图的编制与使用7.1 地籍图的概念与分类解释地籍图的定义和分类强调地籍图在地籍测量学中的重要性7.2 地籍图的编制方法与技术介绍地籍图编制的方法和技术解释地籍图编制过程中应注意的问题7.3 地籍图的应用与管理阐述地籍图在土地管理、城市规划等领域的应用介绍地籍图管理的方法和制度7.4 地籍图数字化与地籍信息管理介绍地籍图数字化的方法和意义强调地籍信息管理在现代土地管理中的作用第八章：地籍测量学在土地管理中的应用8.1 地籍测量学在土地确权中的应用阐述地籍测量学在土地确权中的作用和意义介绍地籍测量学在土地确权项目中的应用案例8.2 地籍测量学在土地登记中的应用解释地籍测量学在土地登记中的重要性介绍地籍测量学在土地登记项目中的应用案例8.3 地籍测量学在土地估价中的应用阐述地籍测量学在土地估价中的作用和意义介绍地籍测量学在土地估价项目中的应用案例8.4 地籍测量学在土地规划与管理中的应用解释地籍测量学在土地规划与管理中的重要性介绍地籍测量学在土地规划与管理项目中的应用案例第九章：地籍测量学在国际合作与标准化方面的进展9.1 地籍测量学国际合作的意义与成果阐述地籍测量学国际合作的意义和成果介绍地籍测量学国际合作的重要组织与项目9.2 地籍测量学国际标准与规范解释地籍测量学国际标准与规范的重要性介绍地籍测量学国际标准与规范的主要内容9.3 地籍测量学在国际土地管理中的应用阐述地籍测量学在国际土地管理中的应用和意义介绍地籍测量学在国际土地管理项目中的应用案例9.4 地籍测量学在国际城市规划与管理中的应用解释地籍测量学在国际城市规划与管理中的重要性介绍地籍测量学在国际城市规划与管理项目中的应用案例第十章：地籍测量学教育与培训10.1 地籍测量学教育的现状与挑战分析地籍测量学教育的现状和面临的挑战强调地籍测量学教育的重要性和必要性10.2 地籍测量学教育与培训的目标和内容阐述地籍测量学教育与培训的目标和内容介绍地籍测量学教育与培训的主要方法和手段10.3 地籍测量学教育与培训的实践与案例介绍地籍测量学教育与培训的成功案例强调地籍测量学教育与培训在实际项目中的应用和意义10.4 地籍测量学教育与培训的未来发展趋势探讨地籍测量学教育与培训的未来发展趋势强调地籍测量学教育与培训在土地管理和经济社会发展中的重要作用重点和难点解析重点环节1：地籍测量学的基本原理地籍测量学的基本概念和参数单位坐标系统和基准面的理解和转换测量方法和仪器使用的实际操作难点环节1：坐标系统和基准面的转换不同坐标系统和基准面的转换方法转换过程中可能遇到的复杂情况和解决办法重点环节2：地籍控制测量地籍控制测量的方法和技术的选择全球定位系统(GPS)在控制测量中的应用地籍控制测量的数据处理和精度评价的实际操作难点环节2：地籍控制测量的数据处理和精度评价误差理论和误差传播的理解精度评价指标和方法的实际应用重点环节3：地籍细部测量地籍细部测量的方法和技术地籍细部测量中常见问题的解决方法地籍细部测量的数据处理和精度评价的实际操作难点环节3：地籍细部测量的数据处理和精度评价实际案例分析的深入理解和应用数据处理和精度评价方法的灵活运用重点环节4：地籍测量学的前沿技术地籍激光扫描技术的原理和应用地籍摄影测量技术和地籍遥感和遥测技术的原理和应用地籍测量学未来发展趋势的理解和展望难点环节4：地籍测量学前沿技术的实际应用前沿技术在实际项目中的应用案例分析前沿技术在土地管理和经济社会发展中的作用和意义全文总结和概括：。
第8章 地籍图的测绘
(4)作为权属界线的围墙、垣栅、篱笆、铁丝网等线状
地物。
地籍测量学
地籍测量学
(5)村庄内公共设施、道路、球场、晒场、水塘等。 (6)房屋建筑结构和层数、利用类别等。 (7)村庄地所在农村地籍图的图号和乡镇名称，村庄地 籍图的比例尺、指北方向等。
(8)控制点及注记、密级、制作单位、测图时间、测图 方法、坐标系统、图式版本、测量员、制图员、检查员等。
（1）是地籍图的一种附图，是地籍资料的一部分； （2）图中数据都是实量得到或实测得到，精度高并且可靠； （3）其图形与实地有严密的数学相似关系； （4）相邻宗地图可以拼接；
（5）标识符齐全，人工和计算机都可方便地对其进行管理。
地籍测量学
（四） 宗地图的作用
（ 1 ）宗地图是土地证上的附图，它通过具有法律手续的土 地登记过程的认可，使土地所有者或使用者对土地的使用或拥 有感到可靠的法律保证，宗地草图却不能做到这一点； （2）是处理土地权属问题的具有法律效力的图件，比宗地草 图更能说明问题。 （3）在变更地籍测绘中通过对这些数据的检核与修改，较快 地完成地块的分割与合并等工作，直观地反映了宗地变更的相 互关系，便于日常地籍管理。 宗地图与宗地草图的比较
数学要素和图廊要素
地籍测量学
地籍测量学
地籍测量学 8.3.3 村庄地籍图 村庄地籍图又称农村居民点地籍图，是用于于农村地区 村民宅基地的土地使用权管理的地籍图。村庄地籍图是以土 地使用权为主题，突出表示土地使用权界址点、线。 村庄地籍图应采用全野外数字测量方法成图，也可以利 用已有的数字化村庄地籍图和土地使用权属调查图编绘而成。 一般线划制作村庄地籍图。村庄地籍图覆盖的范围应与农村 地籍图上相应图斑的覆盖范围一致。 比例尺可选用1∶500、1∶1000或1∶2000。必要时(如急 用、投入的资金少等)，也可采用航摄像片放大，编制任意
地物。
地籍测量学
地籍测量学
(5)村庄内公共设施、道路、球场、晒场、水塘等。 (6)房屋建筑结构和层数、利用类别等。 (7)村庄地所在农村地籍图的图号和乡镇名称，村庄地 籍图的比例尺、指北方向等。
(8)控制点及注记、密级、制作单位、测图时间、测图 方法、坐标系统、图式版本、测量员、制图员、检查员等。
（1）是地籍图的一种附图，是地籍资料的一部分； （2）图中数据都是实量得到或实测得到，精度高并且可靠； （3）其图形与实地有严密的数学相似关系； （4）相邻宗地图可以拼接；
（5）标识符齐全，人工和计算机都可方便地对其进行管理。
地籍测量学
（四） 宗地图的作用
（ 1 ）宗地图是土地证上的附图，它通过具有法律手续的土 地登记过程的认可，使土地所有者或使用者对土地的使用或拥 有感到可靠的法律保证，宗地草图却不能做到这一点； （2）是处理土地权属问题的具有法律效力的图件，比宗地草 图更能说明问题。 （3）在变更地籍测绘中通过对这些数据的检核与修改，较快 地完成地块的分割与合并等工作，直观地反映了宗地变更的相 互关系，便于日常地籍管理。 宗地图与宗地草图的比较
数学要素和图廊要素
地籍测量学
地籍测量学
地籍测量学 8.3.3 村庄地籍图 村庄地籍图又称农村居民点地籍图，是用于于农村地区 村民宅基地的土地使用权管理的地籍图。村庄地籍图是以土 地使用权为主题，突出表示土地使用权界址点、线。 村庄地籍图应采用全野外数字测量方法成图，也可以利 用已有的数字化村庄地籍图和土地使用权属调查图编绘而成。 一般线划制作村庄地籍图。村庄地籍图覆盖的范围应与农村 地籍图上相应图斑的覆盖范围一致。 比例尺可选用1∶500、1∶1000或1∶2000。必要时(如急 用、投入的资金少等)，也可采用航摄像片放大，编制任意
测量学(第四版) 第8章 地形图应用
2
写成以下四种形式的通用公式： X
1 P xi ( yi 1 yi 1 ) 2 i 1 1 n P yi ( xi 1 xi 1 ) 2 i 1 1 n P ( xi xi 1 )( yi 1 yi ) 2 i 1
椭圆形
56
长半径a 短半径b
P π a b
21
算例：地籍测量某宗地的丈量距离如下图，计算该宗地的 面积和宗地内房屋的面积(阴影线部分)。将图形分成两个 三角形和两个矩形计算面积:
规则几何图形面 积算例
房屋面积 PF 11.52m 6.52m 14.54m 9.82m 217.89m2 总面积
功能 捕捉组线、线段、圆弧等的端点 捕捉组线、线段、圆弧等的中点 捕捉圆弧、圆、椭圆等的圆心 捕捉独立点 捕捉圆弧等在00、900、1800、2700处的点 捕捉组线、线段、圆弧等的交点 捕捉符号、文本、属性等的插入点 捕捉垂直于组线、线段、圆弧等上的点 捕捉与圆弧、圆、椭圆等对象相切的点 捕捉组线、线段、圆弧等对象上的最近点
aAB
A .
DAB
.B
（三）数字地形图的点位量测和距离方位角量测
应用AutoCAD中的id（Identify）命令,可量测指定点的 X，Y，Z坐标（若为平面图,则只有X,Y坐标,Z坐标为零）。
量测池 塘面积
量测房 屋面积 量测道路侧石 圆曲线半径
量测道路中轴线 长度和方位角
56
11
用id命令进行点位的坐标量测时，须用snap（目标捕捉） 命令，实现对独立点（nod）、线条的端点（end）、中 点（mid）、交点（int）、圆周或圆弧的圆心点（cen） 等进行“捕捉”，这样才能获得准确的坐标值。
56 14
写成以下四种形式的通用公式： X
1 P xi ( yi 1 yi 1 ) 2 i 1 1 n P yi ( xi 1 xi 1 ) 2 i 1 1 n P ( xi xi 1 )( yi 1 yi ) 2 i 1
椭圆形
56
长半径a 短半径b
P π a b
21
算例：地籍测量某宗地的丈量距离如下图，计算该宗地的 面积和宗地内房屋的面积(阴影线部分)。将图形分成两个 三角形和两个矩形计算面积:
规则几何图形面 积算例
房屋面积 PF 11.52m 6.52m 14.54m 9.82m 217.89m2 总面积
功能 捕捉组线、线段、圆弧等的端点 捕捉组线、线段、圆弧等的中点 捕捉圆弧、圆、椭圆等的圆心 捕捉独立点 捕捉圆弧等在00、900、1800、2700处的点 捕捉组线、线段、圆弧等的交点 捕捉符号、文本、属性等的插入点 捕捉垂直于组线、线段、圆弧等上的点 捕捉与圆弧、圆、椭圆等对象相切的点 捕捉组线、线段、圆弧等对象上的最近点
aAB
A .
DAB
.B
（三）数字地形图的点位量测和距离方位角量测
应用AutoCAD中的id（Identify）命令,可量测指定点的 X，Y，Z坐标（若为平面图,则只有X,Y坐标,Z坐标为零）。
量测池 塘面积
量测房 屋面积 量测道路侧石 圆曲线半径
量测道路中轴线 长度和方位角
56
11
用id命令进行点位的坐标量测时，须用snap（目标捕捉） 命令，实现对独立点（nod）、线条的端点（end）、中 点（mid）、交点（int）、圆周或圆弧的圆心点（cen） 等进行“捕捉”，这样才能获得准确的坐标值。
56 14
地籍测量讲义
地籍测量讲义一、地籍的概念地籍最初是为征税而建立的记载土地的位置、界址、数量、质量、权属、用途（地类）等状况的田赋清册和簿册，其主要内容是应纳税的土地面积、土壤质量及土地税额的登记。
地籍具有空间性、法律性、精确性和连续性等特点。
地籍的时空演变经历税收、产权和多用途三个阶段。
地籍的研究对象是指在地籍簿册的建立、变更和发展过程中，地籍诸要素的确定和变化规律，即对土地产权、界址、数量、质量和用途的确定和变化规律的研究，在这些要素中，土地产权是最重要的要素，因此，地籍是以土地产权的确定和调查作为学科的研究核心。
二、地籍调查的概念地籍调查是指依照国家的规定，通过权属调查和地籍测量查清宗地的权属、界址线、面积、用途和位置等情况，形成数据、图件、表册等调查资料，为土地注册登记、核发证书提供依据的一项技术性工作。
地籍调查是土地登记的法定程序，是土地登记的基础工作，其资料成果经土地登记后，具有法律效力。
地籍调查包括土地权属调查和地籍测量。
土地权属调查指通过土地权属及其权利所及的界线的调查，在现场标定土地权属界址点、线，绘制宗地草图，调查土地用途，填写地籍调查表，为地籍测量提供工作草图和依据。
土地权属调查的基本单元是宗地。
地籍测量是指在土地权属调查的基础上，借助仪器以科学的方法，在一定区域内，测量宗地的权属界线、界址位置、形状等，计算面积、测绘地籍图和宗地图，为土地登记提供依据。
地籍测量的内容包括：地籍控制测量、地籍细部测量。
地籍细部测量又分为：测定界址点位置、测绘地籍图、宗地面积量算、绘制宗地图。
地籍调查通常分为初始地籍调查和变更地籍调查。
初始地籍调查是初始土地登记前的区域性普遍调查。
变更地籍调查是在变更土地登记或设定土地登记时利用初始地籍调查成果对变更宗地的调查，是地籍管理的日常性工作。
三、土地分类的概念土地分类是指在研究、分析各类土地的特点及它们之间的相同性和差异性的基础上划分土地类型。
根据土地的特性及人们对土地利用的目的和要求不同，形成不同的土地分类系统。
《地籍测量学教案》课件
《地籍测量学教案》课件第一章：地籍测量学概述1.1 地籍测量学的定义解释地籍测量学的概念和内涵强调地籍测量学的重要性和应用领域1.2 地籍测量学的历史发展介绍地籍测量学的历史背景和发展过程阐述地籍测量学的重要里程碑和成就1.3 地籍测量学的基本任务和内容概述地籍测量学的主要任务和目标列举地籍测量学的主要研究内容和领域1.4 地籍测量学的基本原理和方法介绍地籍测量学的基本原理和理论基础讲解地籍测量学的主要方法和技术手段第二章：地籍控制测量2.1 地籍控制测量的概念和意义解释地籍控制测量的定义和作用强调地籍控制测量在地籍测量学中的重要性2.2 地籍控制测量的目标和任务概述地籍控制测量的目标和任务讲解地籍控制测量的主要要求和指标2.3 地籍控制测量的方法和技术介绍地籍控制测量的常用方法和技术阐述地籍控制测量的数据处理和精度评估2.4 地籍控制测量的实例分析分析具体的地籍控制测量实例讨论地籍控制测量成果的应用和价值第三章：地籍要素测量3.1 地籍要素测量的概念和内容解释地籍要素测量的定义和范围强调地籍要素测量在地籍测量学中的重要性3.2 地籍要素测量的目标和任务概述地籍要素测量的目标和任务讲解地籍要素测量的主要要求和指标3.3 地籍要素测量的方法和技术介绍地籍要素测量的常用方法和技术阐述地籍要素测量的数据处理和精度评估3.4 地籍要素测量的实例分析分析具体的地籍要素测量实例讨论地籍要素测量成果的应用和价值第四章：地籍图件编制4.1 地籍图件编制的概念和意义解释地籍图件编制的定义和作用强调地籍图件编制在地籍测量学中的重要性4.2 地籍图件编制的目标和任务概述地籍图件编制的目标和任务讲解地籍图件编制的主要要求和指标4.3 地籍图件编制的方法和技术介绍地籍图件编制的常用方法和技术阐述地籍图件编制的数据处理和精度评估4.4 地籍图件编制的实例分析分析具体的地籍图件编制实例讨论地籍图件编制成果的应用和价值第五章：地籍测量学的应用5.1 地籍测量学在土地管理中的应用介绍地籍测量学在土地管理中的重要应用阐述地籍测量学在土地管理中的具体应用领域5.2 地籍测量学在城市建设中的应用介绍地籍测量学在城市建设中的重要应用阐述地籍测量学在城市建设中的具体应用领域5.3 地籍测量学在环境保护中的应用介绍地籍测量学在环境保护中的重要应用阐述地籍测量学在环境保护中的具体应用领域5.4 地籍测量学在其他领域的应用介绍地籍测量学在其他领域的重要应用阐述地籍测量学在其他领域中的具体应用领域第六章：地籍测量学的前沿技术6.1 地籍激光扫描技术介绍地籍激光扫描技术的原理和应用阐述地籍激光扫描技术在地籍测量学中的优势和局限性6.2 地籍遥感技术解释地籍遥感技术的概念和原理强调地籍遥感技术在地籍测量学中的应用和前景6.3 地籍地理信息系统介绍地籍地理信息系统的组成和功能阐述地籍地理信息系统在地籍测量学中的重要作用6.4 地籍测量学与大数据分析探讨地籍测量学与大数据分析的结合讲解大数据分析在地籍测量学中的具体应用第七章：地籍测量学的法律与规范7.1 地籍测量学的法律框架介绍地籍测量学相关的法律法规和标准强调地籍测量学在法律框架下的责任和义务7.2 地籍测量学的规范要求阐述地籍测量学在实践中的规范要求和操作规程讲解地籍测量学规范对测量工作的指导作用7.3 地籍测量学违规案例分析分析违反地籍测量学规范的案例讨论地籍测量学违规带来的后果和教训7.4 地籍测量学的质量控制介绍地籍测量学的质量控制方法和措施强调地籍测量学质量控制的重要性第八章：地籍测量学的项目管理8.1 地籍测量学项目策划讲解地籍测量学项目的策划方法和步骤强调地籍测量学项目策划的重要性和目标8.2 地籍测量学项目组织与管理介绍地籍测量学项目的组织结构和人员配置阐述地籍测量学项目管理的流程和关键环节8.3 地籍测量学项目实施与监督讲解地籍测量学项目的实施方法和监督措施强调地籍测量学项目实施与监督的重要性8.4 地籍测量学项目成果评价与验收介绍地籍测量学项目的成果评价方法和验收标准阐述地籍测量学项目成果评价与验收的流程和要点第九章：地籍测量学的职业发展与就业前景9.1 地籍测量学的职业岗位介绍地籍测量学相关的职业岗位和职责强调地籍测量学在就业市场中的需求和前景9.2 地籍测量学的职业技能与培训阐述地籍测量学的职业技能要求和培训内容讲解地籍测量学职业技能培训的途径和方法9.3 地籍测量学的职业规划与发展探讨地籍测量学职业发展的路径和策略强调地籍测量学职业规划的重要性9.4 地籍测量学的就业趋势与挑战分析地籍测量学就业市场的趋势和挑战讨论地籍测量学从业者应对策略和职业规划第十章：地籍测量学的未来发展10.1 地籍测量学的发展趋势介绍地籍测量学未来的发展趋势和方向强调地籍测量学在未来发展中的重要性和机遇10.2 地籍测量学技术创新与发展讲解地籍测量学技术创新的现状和趋势强调地籍测量学技术创新在地籍测量学发展中的重要作用10.3 地籍测量学与可持续发展探讨地籍测量学在可持续发展中的作用和责任强调地籍测量学在实现可持续发展目标中的重要性10.4 地籍测量学的教育与人才培养介绍地籍测量学教育的重要性和培养目标强调地籍测量学教育与人才培养的策略和方法重点和难点解析重点环节1：地籍测量学的定义和重要性需要重点关注地籍测量学的概念和内涵，以及其在土地管理、城市建设、环境保护等领域的应用价值。
第八章 地籍图测绘讲解
第八章 地籍图的测绘
8.1 8.2 8.3 8.4
概述 地籍图的测制 宗地图的测制 土地利用现状图与农村居民地地籍图的编制
8.1 概述
一、基本概念： 1、定义 按照特定的投影方法、比例关系和专用符号把地籍要素及其 有关的地物和地貌测绘在平面图纸上的图形称地籍图。 地籍图、地籍数据和地籍表册通过特定的标识符建立有序的 对应关系。 地籍图是基本地籍图和宗地图的统称，是土地管理的专用图。 地籍图是制作宗地图的基础图件。
4）地籍号（地籍号由区（县）编号、街道（乡、 镇）号、街坊号及宗地号组成。街道号、街坊 号注记在图幅内有关街道、街坊区域的适中部 位，宗地号注记在宗地内，以分式表示。对于 跨越图幅的宗地，宗地在不同幅的各部分都须 注记宗地号。） 5）土地利用分类代码（按《土地利用现状分类》 注记至二级分类） 6）土地等级代码（对于已完成土地定级估价的 城镇，在地籍图上绘出土地分级界线及相应的 土地等级注记） 7）房屋结构、层数 8）宗地坐落（地籍图上应适当注记行政区名及 道路名，门牌号可以选择注记） 9）土地权属主名称（较大宗地注记）
二、地籍图比例尺
地籍图需准确地表示土地的权属界址及土地上附着物等的细 部位置，应选用大比例尺。 1、 选择地籍图比例尺的依据
（1）繁华程度和土地价值 （2）建设密度和细部粗度 （3）地籍图的测量方法
2、 我国地籍图的比例尺系列
城镇地区：可选1:500~1:1000； 郊区：可选1:2000；城市繁华区域、复杂地区或特殊需要地区可 选1:500； 农村地区：可选1:5000和1:10000，其中农村居民点地籍图可选 用1:1000或1:2000
无论是城镇地籍图，还是农村地籍图，均应取注 本幅图内最著名的地理名称或企事业单位、学校等 名称作为图名，以前已有的图名一般应沿用。
8.1 8.2 8.3 8.4
概述 地籍图的测制 宗地图的测制 土地利用现状图与农村居民地地籍图的编制
8.1 概述
一、基本概念： 1、定义 按照特定的投影方法、比例关系和专用符号把地籍要素及其 有关的地物和地貌测绘在平面图纸上的图形称地籍图。 地籍图、地籍数据和地籍表册通过特定的标识符建立有序的 对应关系。 地籍图是基本地籍图和宗地图的统称，是土地管理的专用图。 地籍图是制作宗地图的基础图件。
4）地籍号（地籍号由区（县）编号、街道（乡、 镇）号、街坊号及宗地号组成。街道号、街坊 号注记在图幅内有关街道、街坊区域的适中部 位，宗地号注记在宗地内，以分式表示。对于 跨越图幅的宗地，宗地在不同幅的各部分都须 注记宗地号。） 5）土地利用分类代码（按《土地利用现状分类》 注记至二级分类） 6）土地等级代码（对于已完成土地定级估价的 城镇，在地籍图上绘出土地分级界线及相应的 土地等级注记） 7）房屋结构、层数 8）宗地坐落（地籍图上应适当注记行政区名及 道路名，门牌号可以选择注记） 9）土地权属主名称（较大宗地注记）
二、地籍图比例尺
地籍图需准确地表示土地的权属界址及土地上附着物等的细 部位置，应选用大比例尺。 1、 选择地籍图比例尺的依据
（1）繁华程度和土地价值 （2）建设密度和细部粗度 （3）地籍图的测量方法
2、 我国地籍图的比例尺系列
城镇地区：可选1:500~1:1000； 郊区：可选1:2000；城市繁华区域、复杂地区或特殊需要地区可 选1:500； 农村地区：可选1:5000和1:10000，其中农村居民点地籍图可选 用1:1000或1:2000
无论是城镇地籍图，还是农村地籍图，均应取注 本幅图内最著名的地理名称或企事业单位、学校等 名称作为图名，以前已有的图名一般应沿用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
① 界址 ② 地籍要素编号 ③ 土地坐落 ④ 土地权属主名称 （2）地物要素
① 作为界标物的地物 ； ② 房屋及其附属设施 ； ③工矿企业露天构筑物、固定粮仓、公共设施、广场、空地 等绘出其用地范围界线，内置相应符号； ④ 铁路、公路及其主要附属设施 ； ⑤ 建成区内街道两旁以宗地界址线为边线 ，城镇街巷均应表 示；
第8章：地籍图测绘概要
农村地区(含土地利用现状图和土地所有权属图)地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例尺 为1:1万。
农村居民地(或称宅基地)、乡村集镇地籍图的测图比例尺可 选用1:1 000或1:2 000。 三、地籍图的分幅与编号
1:500、1:1 000、1:2 000比例尺地籍图分幅与编号采用 矩形西 南角直角坐标分幅编号的方法。
补测的内容：主要有界址点的位置，权属界址线所必须参照 的线状地物，新增或变化了的地物等地籍和地形要素。补测后 相邻界址点和地物点的间距中误差，不得大于图上±0.6mm。
⑤ 草编地籍图——外业调绘与补测工作结束后，将调绘结果 转绘到二底图上，并加注地籍要素的编号与注记，然后进行必 要的整饰、着墨，制作成地籍图的工作底图(或称草编地籍图)。
2、平板仪测图 平板仪测图的方法，一般适用于大比例尺的城镇地籍图和
农村居民地地籍图的测制，其作业顺序为测图前的准备(图纸的 准备、坐标格网的绘制、图廓点及控制占的展绘)，测站点的增 设，碎部点(界址点、地物点)的测定，图边拼接，原图整饰，图 面检查验收等工序。
3、摄影测量测制地籍图 4、编绘法成图 大多数城镇已经测制有大比例尺的地形图，在此基础上按地籍
⑥ 塔、亭、碑、像、楼等独立地物应择要表示，图上占地面积
大于符号尺寸时应绘出用地范围线，内置相应符号或注记。公园 内一般的碑、亭、塔等可不表示。 ⑦ 电力线、通信线及一般架空管线不表示，但占地塔位的高压
线及其塔位应表示；地下管线、地下室一般不表示，但大面积的 地下商场、地下停车场及与他项权利有关的地下建筑应表示。 ⑧ 大面积绿化地、街心公园、园地等应表示。零星植被、街旁行 树、街心小绿地及单位内小绿地等可不表示。 ⑨ 河流、水库及其主要附属设施如堤、坝等应表示。 ⑩ 平坦地区不表示地貌，起伏变化较大地区应适当注记高程点； 地理名称也应注记。 （3）、数学要素 ① 图廓线、坐标格网线的展绘及坐标注记。 ② 埋石的各级控制点位的展绘及点名或点号注记。 ③ 图廓外测图比例尺的注记。
(1)相邻界址点间距、界址点与邻近地物点之间的距离中误差不 得大于图上±0.3mm。依测量数据转绘的上述距离中误差不得 大于图上±0.3mm。 (2)宗地内外与界址边相邻的地物点，不论采用何种方法测定， 其点位中误差不得大于图上±0.4mm，邻近地物点间距中误差 不得大于图上±0.5mm
二、地物测绘的一般原则 地籍图上地物的综合取舍，除根据规定的测图比例尺和规范的
四、地籍图的内容 1、地籍图内容的基本要求 (1)以地籍要素为基本内容，突出表示界址点、线； (2)有必需的数学要素； (3)必须表示基本的地理要素，特别是与地籍有关的地物要素应 予以表示； (4)地籍图图面必须主次分明、清晰易渎，并便于根据多用户需 要加绘专用图要素。 2、地籍图的基本内容 （1）地籍要素
要求外，还必须首先充分根据地籍要素及权属管理方面的需要来确 定必须测绘的地物，与地籍要素和权属管理无关的地物在地籍图上 可不表示。对一些有特殊要求的地物(如房屋、道路、水系、地块) 的测绘，必须根据相关规范和规程在技术设计书中具体指明。
三、图边的测绘与拼接 为保证相邻图幅的互相拼接，接图的图边一般均须ቤተ መጻሕፍቲ ባይዱ出图廓线
1:5 000、1:1万、1:2.5万、1:5万比例尺的地籍图采用梯形经纬 度分幅法。
农村地籍图的图幅元素是表示图幅位置和大小的一组数据。一
幅梯形地籍图的图幅元素有：
大地经纬度：L，B 高斯平面直角坐标；X，Y 南北及东西图廓线长：a南，a北，cm 图幅对角线长；d(cm) 图幅面积：p(km2) 子午线收敛角；γ
外5～l0mm。地籍图接边差不超过规范规定的点位中误差的 2 倍。 小于限差平均配赋，但应保持界址线及其他要素间的相互位置。避 免有较大变形，超限时需检查纠正。如采用全野外数字化测图技术 或数字摄影测量技术，则无接边要求。
四、地籍图测绘的方法 1、经纬仪测绘法 经纬仪测绘法的原理是极坐标法。 主要步骤：仪器安置——定向——立尺——观测——坐标计算— —展绘碎部点——绘制地物、地籍要素——检查。
② 复制二底图——由于地形图或影像平面图的原图一般不能 提供使用，故必须利用原图复制成二底图。
③ 外业调绘——外业调绘工作可在该测区已有地形图(印刷图 或紫、蓝晒图)上进行，按地籍测量外业调绘的要求执行。外业 调绘时，对测区的地物的变化情况加以标注，以便制定修测、 补测的计划。
④ 补测二底图——工作在二底图上进行。补测时应充分利用 测区内原有控制点，如控制点的密度不够时则应先增设测站点 。必要时也可利用固定的明显地物点，采用交会定点的方法， 施测少量所需补测的地物。
城镇地籍样图
农村居民地地籍图
8.2 地籍图的测制 一、基本要求
1.绘制精度（数学要素精度） 绘制精度主要指图上绘制的图廓线、对角线及图廓点、坐标格
网点、控制点的展点精度，通常要求是：内图廓长度误差不得 大于±0.2mm，内图廓对角线误差不得大于±0.3mm，图廓点、 坐标格网点和控制点的展点误差不得超过±0.1mm。 2.基本精度 地籍图的基本精度主要指界址点、地物点及其相关距离的精度。 通常要求如下：
的要求编绘地籍图，不失为快速、经济、有效的方法。如地形图
已数字化，则可直接在计算机上编绘地籍图。为满足对地籍资料 的急需，可利用测区内已有地形图、影像平面图编制地籍图。
（1）作业程序 ① 底图选取——首先选用符合地籍测量精度要求的地形图
、影像平面图作为编绘底图(即地形图或影像平面图地物点点位 中误差应在±0.5mm以内)。编绘底图的比例尺大小应尽可能选 用与编绘的地籍图所需比例尺相同
① 作为界标物的地物 ； ② 房屋及其附属设施 ； ③工矿企业露天构筑物、固定粮仓、公共设施、广场、空地 等绘出其用地范围界线，内置相应符号； ④ 铁路、公路及其主要附属设施 ； ⑤ 建成区内街道两旁以宗地界址线为边线 ，城镇街巷均应表 示；
第8章：地籍图测绘概要
农村地区(含土地利用现状图和土地所有权属图)地籍图的测 图比例尺可选用1:5 000、1:1万、1:2.5万、1:5万，其基本比例尺 为1:1万。
农村居民地(或称宅基地)、乡村集镇地籍图的测图比例尺可 选用1:1 000或1:2 000。 三、地籍图的分幅与编号
1:500、1:1 000、1:2 000比例尺地籍图分幅与编号采用 矩形西 南角直角坐标分幅编号的方法。
补测的内容：主要有界址点的位置，权属界址线所必须参照 的线状地物，新增或变化了的地物等地籍和地形要素。补测后 相邻界址点和地物点的间距中误差，不得大于图上±0.6mm。
⑤ 草编地籍图——外业调绘与补测工作结束后，将调绘结果 转绘到二底图上，并加注地籍要素的编号与注记，然后进行必 要的整饰、着墨，制作成地籍图的工作底图(或称草编地籍图)。
2、平板仪测图 平板仪测图的方法，一般适用于大比例尺的城镇地籍图和
农村居民地地籍图的测制，其作业顺序为测图前的准备(图纸的 准备、坐标格网的绘制、图廓点及控制占的展绘)，测站点的增 设，碎部点(界址点、地物点)的测定，图边拼接，原图整饰，图 面检查验收等工序。
3、摄影测量测制地籍图 4、编绘法成图 大多数城镇已经测制有大比例尺的地形图，在此基础上按地籍
⑥ 塔、亭、碑、像、楼等独立地物应择要表示，图上占地面积
大于符号尺寸时应绘出用地范围线，内置相应符号或注记。公园 内一般的碑、亭、塔等可不表示。 ⑦ 电力线、通信线及一般架空管线不表示，但占地塔位的高压
线及其塔位应表示；地下管线、地下室一般不表示，但大面积的 地下商场、地下停车场及与他项权利有关的地下建筑应表示。 ⑧ 大面积绿化地、街心公园、园地等应表示。零星植被、街旁行 树、街心小绿地及单位内小绿地等可不表示。 ⑨ 河流、水库及其主要附属设施如堤、坝等应表示。 ⑩ 平坦地区不表示地貌，起伏变化较大地区应适当注记高程点； 地理名称也应注记。 （3）、数学要素 ① 图廓线、坐标格网线的展绘及坐标注记。 ② 埋石的各级控制点位的展绘及点名或点号注记。 ③ 图廓外测图比例尺的注记。
(1)相邻界址点间距、界址点与邻近地物点之间的距离中误差不 得大于图上±0.3mm。依测量数据转绘的上述距离中误差不得 大于图上±0.3mm。 (2)宗地内外与界址边相邻的地物点，不论采用何种方法测定， 其点位中误差不得大于图上±0.4mm，邻近地物点间距中误差 不得大于图上±0.5mm
二、地物测绘的一般原则 地籍图上地物的综合取舍，除根据规定的测图比例尺和规范的
四、地籍图的内容 1、地籍图内容的基本要求 (1)以地籍要素为基本内容，突出表示界址点、线； (2)有必需的数学要素； (3)必须表示基本的地理要素，特别是与地籍有关的地物要素应 予以表示； (4)地籍图图面必须主次分明、清晰易渎，并便于根据多用户需 要加绘专用图要素。 2、地籍图的基本内容 （1）地籍要素
要求外，还必须首先充分根据地籍要素及权属管理方面的需要来确 定必须测绘的地物，与地籍要素和权属管理无关的地物在地籍图上 可不表示。对一些有特殊要求的地物(如房屋、道路、水系、地块) 的测绘，必须根据相关规范和规程在技术设计书中具体指明。
三、图边的测绘与拼接 为保证相邻图幅的互相拼接，接图的图边一般均须ቤተ መጻሕፍቲ ባይዱ出图廓线
1:5 000、1:1万、1:2.5万、1:5万比例尺的地籍图采用梯形经纬 度分幅法。
农村地籍图的图幅元素是表示图幅位置和大小的一组数据。一
幅梯形地籍图的图幅元素有：
大地经纬度：L，B 高斯平面直角坐标；X，Y 南北及东西图廓线长：a南，a北，cm 图幅对角线长；d(cm) 图幅面积：p(km2) 子午线收敛角；γ
外5～l0mm。地籍图接边差不超过规范规定的点位中误差的 2 倍。 小于限差平均配赋，但应保持界址线及其他要素间的相互位置。避 免有较大变形，超限时需检查纠正。如采用全野外数字化测图技术 或数字摄影测量技术，则无接边要求。
四、地籍图测绘的方法 1、经纬仪测绘法 经纬仪测绘法的原理是极坐标法。 主要步骤：仪器安置——定向——立尺——观测——坐标计算— —展绘碎部点——绘制地物、地籍要素——检查。
② 复制二底图——由于地形图或影像平面图的原图一般不能 提供使用，故必须利用原图复制成二底图。
③ 外业调绘——外业调绘工作可在该测区已有地形图(印刷图 或紫、蓝晒图)上进行，按地籍测量外业调绘的要求执行。外业 调绘时，对测区的地物的变化情况加以标注，以便制定修测、 补测的计划。
④ 补测二底图——工作在二底图上进行。补测时应充分利用 测区内原有控制点，如控制点的密度不够时则应先增设测站点 。必要时也可利用固定的明显地物点，采用交会定点的方法， 施测少量所需补测的地物。
城镇地籍样图
农村居民地地籍图
8.2 地籍图的测制 一、基本要求
1.绘制精度（数学要素精度） 绘制精度主要指图上绘制的图廓线、对角线及图廓点、坐标格
网点、控制点的展点精度，通常要求是：内图廓长度误差不得 大于±0.2mm，内图廓对角线误差不得大于±0.3mm，图廓点、 坐标格网点和控制点的展点误差不得超过±0.1mm。 2.基本精度 地籍图的基本精度主要指界址点、地物点及其相关距离的精度。 通常要求如下：
的要求编绘地籍图，不失为快速、经济、有效的方法。如地形图
已数字化，则可直接在计算机上编绘地籍图。为满足对地籍资料 的急需，可利用测区内已有地形图、影像平面图编制地籍图。
（1）作业程序 ① 底图选取——首先选用符合地籍测量精度要求的地形图
、影像平面图作为编绘底图(即地形图或影像平面图地物点点位 中误差应在±0.5mm以内)。编绘底图的比例尺大小应尽可能选 用与编绘的地籍图所需比例尺相同
