盲埋孔设计规范

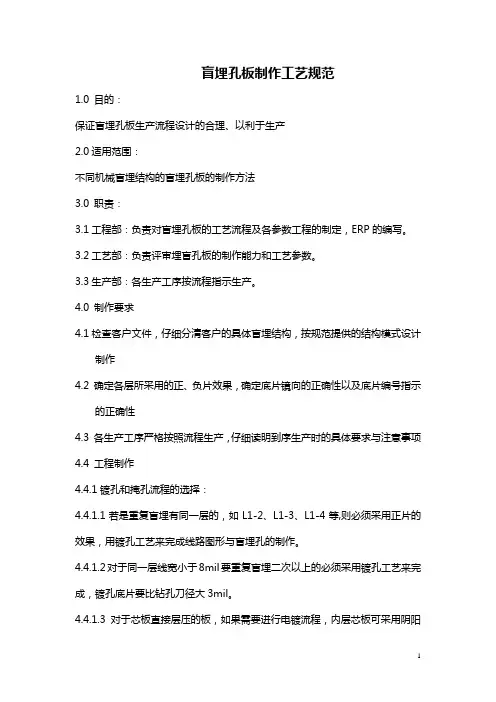

盲埋孔板制作工艺规范1.0 目的：保证盲埋孔板生产流程设计的合理、以利于生产2.0适用范围：不同机械盲埋结构的盲埋孔板的制作方法3.0 职责：3.1工程部：负责对盲埋孔板的工艺流程及各参数工程的制定，ERP的编写。

3.2工艺部：负责评审埋盲孔板的制作能力和工艺参数。

3.3生产部：各生产工序按流程指示生产。

4.0 制作要求4.1检查客户文件，仔细分清客户的具体盲埋结构，按规范提供的结构模式设计制作4.2 确定各层所采用的正、负片效果，确定底片镜向的正确性以及底片编号指示的正确性4.3 各生产工序严格按照流程生产，仔细读明到序生产时的具体要求与注意事项4.4 工程制作4.4.1镀孔和掩孔流程的选择：4.4.1.1若是重复盲埋有同一层的，如L1-2、L1-3、L1-4等,则必须采用正片的效果，用镀孔工艺来完成线路图形与盲埋孔的制作。

4.4.1.2对于同一层线宽小于8mil要重复盲埋二次以上的必须采用镀孔工艺来完成，镀孔底片要比钻孔刀径大3mil。

4.4.1.3对于芯板直接层压的板，如果需要进行电镀流程，内层芯板可采用阴阳铜的设计流程。

4.4.1.4根据要求顾客要求铜厚，对于内层芯板的制作尽量采用掩孔电镀的方式一次性把铜厚镀够，减少镀孔流程带来的流程复杂。

例如对于铜厚要求35um，可采用18um的基铜，开料需减薄至10-12um；对于铜厚要求70um，可采用35um 的基铜直接采用掩孔电镀的方式。

4.4.1.5对于不是重复盲埋同一层的如L12、L34、L56….可采用负片效果，直接成像蚀刻压合，此时采用的直接板面电镀完工成盲埋孔的制作，所以要求铜厚进行减溥后才进行钻孔。

4.4.1.6镀孔菲林的设计需要在附边设计定位孔，以保证镀孔干膜对位的准确度。

4.4.2菲林命名：根据盲埋孔的结构将各层命名。

工程在制作资料时，在GENESIS 软件中的命名如下：4.4.2.1假如现在1、2层有机械盲孔，我们将1、2层开一张料，那么现在线路层的命名就是“CS、—2b”。

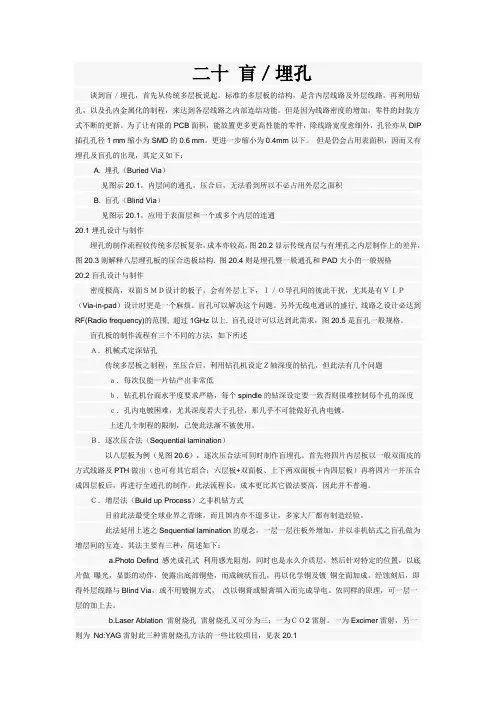

二十盲／埋孔谈到盲／埋孔，首先从传统多层板说起。

标准的多层板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来达到各层线路之内部连结功能。

但是因为线路密度的增加，零件的封装方式不断的更新。

为了让有限的PCB面积，能放置更多更高性能的零件，除线路宽度愈细外，孔径亦从DIP 插孔孔径1 mm缩小为SMD的0.6 mm，更进一步缩小为0.4mm以下。

但是仍会占用表面积，因而又有埋孔及盲孔的出现，其定义如下：A. 埋孔（Buried Via）见图示20.1，内层间的通孔，压合后，无法看到所以不必占用外层之面积B. 盲孔（Blind Via）见图示20.1，应用于表面层和一个或多个内层的连通20.1埋孔设计与制作埋孔的制作流程较传统多层板复杂，成本亦较高，图20.2显示传统内层与有埋孔之内层制作上的差异，图20.3则解释八层埋孔板的压合迭板结构. 图20.4则是埋孔暨一般通孔和PAD大小的一般规格20.2盲孔设计与制作密度极高，双面ＳＭＤ设计的板子，会有外层上下，Ｉ／Ｏ导孔间的彼此干扰，尤其是有ＶＩＰ（Via-in-pad）设计时更是一个麻烦。

盲孔可以解决这个问题。

另外无线电通讯的盛行, 线路之设计必达到RF(Radio frequency)的范围, 超过1GHz以上. 盲孔设计可以达到此需求，图20.5是盲孔一般规格。

盲孔板的制作流程有三个不同的方法，如下所述Ａ．机械式定深钻孔传统多层板之制程，至压合后，利用钻孔机设定Ｚ轴深度的钻孔，但此法有几个问题ａ．每次仅能一片钻产出非常低ｂ．钻孔机台面水平度要求严格，每个spindle的钻深设定要一致否则很难控制每个孔的深度ｃ．孔内电镀困难，尤其深度若大于孔径，那几乎不可能做好孔内电镀。

上述几个制程的限制，己使此法渐不被使用。

Ｂ．逐次压合法（Sequential lamination）以八层板为例（见图20.6），逐次压合法可同时制作盲埋孔。

首先将四片内层板以一般双面皮的方式线路及PTH做出（也可有其它组合；六层板+双面板、上下两双面板＋内四层板）再将四片一并压合成四层板后，再进行全通孔的制作。

文件编号：WI-QA-012深圳市迅捷兴电路技术有限公司深圳市迅捷兴电路技术有限公司Shenzhen Xunjiexing Electrontic Co.,Ltd.生效日期：2007年1月10日规范文件版本号A盲埋孔板制作规范盲埋孔板制作规范编制麦业勉日期 2007年 1月 2日 审核 日期 2007年 1月 5日 批准日期2007年 1月 10日文件编号：WI-QA-012深圳市迅捷兴电路技术有限公司Shenzhen Xunjiexing Electrontic Co.,Ltd. 生效日期：2007年1月10日 文件名：盲埋孔板制作规范 第1页 共10页 版本号：A文件更改记录表文件更改记录表序号序号 更改内容更改内容版本号版本号 更改日期更改日期生效日期生效日期编写者编写者文件名：盲埋孔板制作规范 第2页 共10页 版本号：A 1.0 目的：为盲孔板（镭射盲孔和机械盲孔）及埋孔的制作建立规范，确保盲孔板的品质。

2.0 适用范围：适用于各类盲孔板内、外层生产流程制作及工程工具制作。

3.0 职责：工程部：负责生产流程制定以及生产工具制作;生产部：负责按此规范操作并结合工序规范的相关要求进行制作；品质部：工艺工程师负责工艺规范的制定及参数优化；品质工程师负责此类型板品质监控项目的制定并培训和监督QC员工的执行；计划部：负责相关工序的发外4.0 参考文件：各生产工序之工艺规范5.0 定义：HDI--- High Density Interconnection （高密度互连）定义：第一、凡凡机械凡孔，凡凡孔凡凡0.15mm(6mil)以下（大部分为盲孔），孔环（Annular Ring or Pad or Land）之环径凡0.25mm(10mil)以下者，称为Microvia 微导孔或微孔；第二、凡PCB具有微孔，且接点（Connection）密度凡130点/inch” 以上，布线密度凡117寸/inch” 以上者，称为HDI类PCB，其线宽/间距为3mil/3mil或更细更窄。

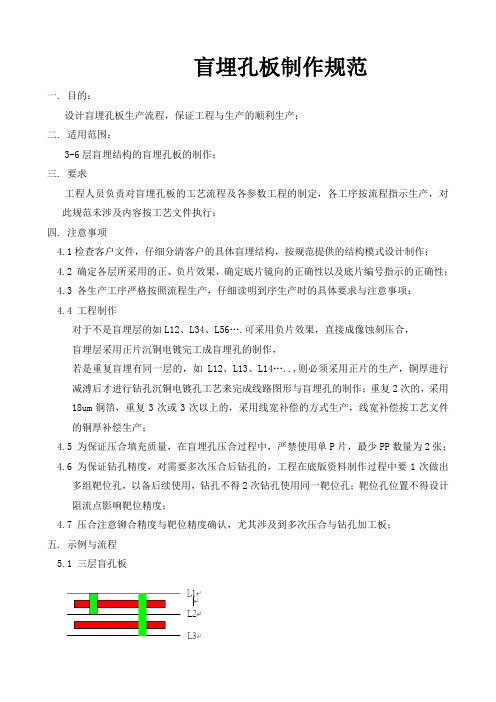

盲埋孔板制作规范一. 目的：设计盲埋孔板生产流程，保证工程与生产的顺利生产；二. 适用范围：3-6层盲埋结构的盲埋孔板的制作；三. 要求工程人员负责对盲埋孔板的工艺流程及各参数工程的制定，各工序按流程指示生产，对此规范未涉及内容按工艺文件执行；四. 注意事项4.1检查客户文件，仔细分清客户的具体盲埋结构，按规范提供的结构模式设计制作；4.2 确定各层所采用的正、负片效果，确定底片镜向的正确性以及底片编号指示的正确性；4.3 各生产工序严格按照流程生产，仔细读明到序生产时的具体要求与注意事项；4.4 工程制作对于不是盲埋层的如L12、L34、L56….可采用负片效果，直接成像蚀刻压合，盲埋层采用正片沉铜电镀完工成盲埋孔的制作，若是重复盲埋有同一层的，如L12、L13、L14…..,则必须采用正片的生产，铜厚进行减溥后才进行钻孔沉铜电镀孔工艺来完成线路图形与盲埋孔的制作；重复2次的，采用18um铜箔，重复3次或3次以上的，采用线宽补偿的方式生产，线宽补偿按工艺文件的铜厚补偿生产；4.5 为保证压合填充质量，在盲埋孔压合过程中，严禁使用单P片，最少PP数量为2张；4.6 为保证钻孔精度，对需要多次压合后钻孔的，工程在底版资料制作过程中要1次做出多组靶位孔，以备后续使用，钻孔不得2次钻孔使用同一靶位孔；靶位孔位置不得设计阻流点影响靶位精度；4.7 压合注意铆合精度与靶位精度确认，尤其涉及到多次压合与钻孔加工板；五. 示例与流程5.1 三层盲孔板1 光绘/修版确定客户要求，L1 L2 L3间要是要求注意底版图形方向等厚度，则只开1个板厚/2的芯板，另一面靠压合叠层控制，成品检验注明出货前压平；客户要求板厚超过1.2mm，内部可使用光板垫层；若L1 L2L3之间不要求等厚度，则需要开2个芯板，芯板厚度=（板厚-0.2）/2；芯板使用18um料；2 开料注意铜厚芯板厚度以及数量要求3 钻孔钻L1-2：所用程序：4 沉铜电流1.6A,镀25分钟，夹于板挂中间5 图形转移L2层用阳版，L1保留全铜双面曝光6 图形电镀电流1.6A，夹于板挂中间7 蚀刻8 中检L1、不能有缺铜9 层压L1层溢出树脂打磨，L1 盖离型膜，注意打磨力度，避免破孔口；10 铣毛边11 钻孔钻L1-L3所用程序：正常多层板定位12 以下流程正常若，盲孔在L2 L3层，流程不变，只需将上表中的L1改为L3即可；5.2 四层1阶盲孔板注意底版图形方向1 光绘/修版使用2个芯板，芯板厚度=（板厚-0.2）/2；芯板使用18um料；客户要求铜厚度的可根据需要选择钻孔前加厚或者减薄2 开料注意铜厚与芯板厚度和数量要求3 钻孔钻L1-2：L3-4所用程序：此过程分清L1-2：L3-4并做好标识说明导向孔要钻出双面板定位4 沉铜电流1.6A,镀25分钟，夹于板挂中间5 图形转移L2 L3层用阳版，L1 L4保留全铜双面曝光6 图形电镀电流1.6A，夹于板挂中间7 蚀刻8 中检L1、L4不能有缺铜9 层压L1 L4层溢出树脂打磨，L1 L4盖离型膜，注意打磨力度，避免破孔口；10 铣毛边11 钻孔钻L1-L4所用程序：正常多层板定位12 以下流程正常5.3 四层2阶盲孔板序号工序要求说明注意底版图形方向；设计多靶位1 光绘/修版无客户要求的，使用1个芯板，芯板厚度=（板厚-0.2）/2；芯板使用18um料；L3-4层间厚度超过0.5mm可以使用光板垫层；客户要求铜厚度的可根据需要选择钻孔前加厚或者减薄;L1层线路补偿2-3mil2 开料注意铜厚与芯板厚度和数量要求3 钻孔钻L1-2：4 沉铜电流1.6A,镀25分钟，夹于板挂中间5 图形转移L2层用阳版，L1保留全铜双面曝光6 图形电镀电流1.6A，夹于板挂中间7 蚀刻8 中检L1、不能有缺铜9 层压L1层溢出树脂打磨，L1盖离型膜，注意打磨力度，避免破孔口；10 铣毛边工艺边尺寸保证每边15mm11 钻孔钻L1-L3所用程序：12 沉铜电流1.6A,镀25分钟，夹于板挂中间13 图形转移L3层用阳版，L1保留全铜双面曝光14 图形电镀电流1.6A，夹于板挂中间15 蚀刻16 中检L1、不能有缺铜17 层压L1层溢出树脂打磨，L1盖离型膜，注意打磨力度，避免破孔口；18 钻孔钻L1-L4所用程序：注意靶位孔精度，保证钻孔精度19 以下流程正常5.4 四层1阶盲孔板序号工序要求说明1 光绘/修版使用2个芯板，芯板厚度=（板厚-0.2）注意底版图形方向/2；芯板使用18um料；客户要求铜厚度的可根据需要选择钻孔前加厚或者减薄注意铜厚与芯板厚度和数量要求2 开料将1半数量料送往钻孔加工L1-2，将一半数量料送往内层图转印湿膜3 内层图转晒制L3层，用阴版，L4保留全铜加工后送往中检检验，然后转层压与L1-2一起压合钻孔钻L1-2所用盲孔程序：4 沉铜电流1.6A,镀25分钟，夹于板挂中间5 图形转移L2层用阳版，L1保留全铜双面曝光6 图形电镀电流1.6A，夹于板挂中间7 蚀刻8 中检L1不能有缺铜9 层压注意铆合质量，避免错位，L1层溢出树脂打磨，L1盖离型膜，注意打磨力度，避免破孔口；10 铣毛边工艺边控制10mm11 钻孔钻L1-L4所用程序：正常多层板定位12 以下流程正常5.5 四层埋孔板序号工序要求说明注意底版图形方向；设计多靶位1 光绘/修版无客户要求的，使用1个芯板，芯板厚度=板厚-0.4；芯板使用18um料；客户要求铜厚度的可根据需要选择钻孔前加厚或者减薄;2 开料注意铜厚与芯板厚度和数量要求3 钻孔钻L2-3：4 沉铜电流1.6A,镀25分钟，夹于板挂中间5 图形转移L2 L3层用阳版，双面曝光6 图形电镀电流1.6A，夹于板挂中间7 蚀刻8 中检9 层压10 铣毛边工艺边尺寸保证每边10mm11 钻孔钻L1-L4所用程序：注意靶位孔精度，保证钻孔精度12 以下流程正常5.6 四层2阶交叉盲孔板有交叉盲埋结构的目前公司无法生产。

盲埋孔设计规范埋孔設計、四層板：(A)說明:(B)說明：L1-2、L3-4L1-4L1-2、L3-4、L1-42二、六層板：(A)說明:厂機械鑽孔。

鐳射鑽孔。

機械鑽孔。

壓合IIIIL鐳射鑽孔。

機械鑽孔。

L1-2、L3-4、L5-6、L1-6L1-2、L5-6L2-5、L1-6II壓合:機械鑽孔。

(B)說明:(D)說明：L1-2、L3-6、L1-6 機械鑽孔(E)說明:23L1-2、L2-3(L1-2-3、L1-3)、L4-5、L5-6(L4-5-6、L4-6) 鐳射鑽孔。

L2-5、L1-6 機械鑽孔三、八層板：(A)說明: L1-2、L7-8L2-7、L1-8鐳射鑽孔。

機械鑽孔。

234234(C )說明：L1-4、L5-8、L1-8機械鑽孔。

(D )說明：L1-2、L3-8、L1-8機械鑽孔。

I L 1L 2 L3 L4 LI L 1L 2 L 3 L 4 LL3 L4 L^2 L 6L 1 L 2 L3L 4 LL 1L 2 L 3 L 4 LL 3 L4 L5 LL1L 2L 3 L 4 LL 1L 2L 3L 4 L（E ）說明：L1-2、L2-3(L1-2-3、L1-3)、L6-7、L7-8(L6-7-8、L6-8) 鐳射鑽孔。

（F）說明: L1-2、L2-3(L1-2-3、L1-3)、L6-7、L7-8(L6-7-8、L6-8) 鐳射鑽孔。

四、（1）線寛：3 mil ,間距：線到線4 mil、線到Pad 3 mil。

（2）機械鑽孔最小尺寸：8 mil。

（孔邊距導體至少8 mil）（3）鐳射鑽孔最小尺寸：單階 4 mil （L1-2、L2-3），雙階8 mil （L1-2-3、L1-3）⑷ 各層Pac最小尺寸：鑽孔尺寸+ 12 mil （至少10 mil ）。

（5）鐳射鑽孔介電層厚度限制：單階3 mil以下（L1-2、L2-3 ）。

雙階5 mil 以下（L1-2-3、L1-3 ）。

（機械鑽孔介電層厚度不受限制）。

有关盲孔埋孔制作工艺有关盲孔,埋孔板制作工艺一, 概述 :盲孔,埋孔板主要用于高密度,小微孔板制作 ,目的在于节省线路空间 , 从而达到减少PCB体积的目的,如手机板 ,二 , 分类:一).激光钻孔,1.用激光钻孔的原因 :a .客户资料要求用激光钻孔;b 因盲孔孔径很小<=6MIL ,需用激光才能钻孔.c , 特殊盲埋孔 ,如L1到L2有盲孔,L2到L3有埋孔,就必须用激光钻孔.2. 激光钻孔的原理:激光钻孔是利用板材吸收激光热量将板材气化或溶掉成孔,因此板材必需有吸光性 ,故一般RCC材料 ,因为RCC中无玻璃纤维布 ,不会反光 .3.RCC料简介:RCC材料即涂树脂铜箔:通过在电解铜箔粗糙面上涂覆一层具有独特性能树脂构成 . 目前我们公司关于RCC料有三个供应商: 生益公司 , 三井公司 ,LG公司材料: 树脂厚度 50 65 70 75 80 (um) 等铜箔厚度 12 18 (um)等RCC料有高TG及低TG料, 介电常数比正常的FR4小 ,例如广东生益公司的S6018介电常数为3.8 ,所以当有阻抗控制时要注意.其它具体参考材料可问PE及RD部门.4. 激光钻孔的工具制作要求:A).激光很难烧穿铜皮，故在激光钻孔前要在盲孔位蚀出跟完成孔径等大的Cu Clearance .B). 激光钻孔的定位标记加在L2/LN-1层，要在MI菲林修改页注明。

C).蚀盲孔点菲林必须用LDI制作，开料要用LDI板材尺寸。

5.生产流程特点:A). 当线路总层数为N , L2—Ln-1 层先按正常板流程制作完毕, B). 压完板，锣完外围后流程改为:--->钻LDI定位孔--->干膜--->蚀盲孔点--->激光钻孔--->钻通孔 --->沉铜----(正常工序)。

6.其他注意事项:A).由于RCC料都未通过UL认证,故此类板暂不加UL标记. B).关于MI上的排板结构, 为避免把此类含RCC料排板当假层板排板(因为菲林房制做菲林假层板和正常板有别) ,我们在画排板结构时,要注意RCC料与L2或Ln-1层分开,例如SR2711/01排板:C).IPC-6016是HDI板标准:激光盲孔孔壁铜厚:0.4mil(min).焊锡圈要求 :允许相切如果PAD尺寸比孔径大5mil以下，要建议加TEARDROPD).板边>=0.8”二).机械钻盲/埋孔:1.适用范围:钻嘴尺寸>=0.20mm时可考虑用机械钻孔;2.关于盲埋孔的电镀方法(参照RD通告TSFMRD-113): A).正常情况下,任何层线路铜面只可1次板电镀+1次图形电镀; B). 正常情况下,全压板流程完成后,板厚>=80MIL ,通孔需板电镀+图形电镀,因此, 盲孔电镀时外层板面不能板电镀.C).满足上述两条件后,盲孔的电镀按如下方法进行:I).外层线路线宽度大于6MIL ,且通孔板厚小于80MIL时,在盲孔电镀中外层板面可整板电镀II).外层线路线宽大于6MIL , 但通孔板厚大于80MIL时,在盲孔电镀中外层板面需贴膜保护板面;III).外层线路线宽小于6MIL , 且通孔板厚>=80MIL时,在盲孔电镀中外层板面需贴膜保护板面;3. 贴膜的方式:1) 盲孔纵横比<=0.8 (L/D)时,外层板面贴干膜整板曝光,内层盲孔板面整板电镀 , 2) 盲孔纵横比>0.8时(L/D) 时,外层板面贴干膜盲孔曝光, 需制作电镀曝点菲林或LDI曝光 ,内层盲孔板面整板电镀.4. 盲孔曝点的方法:1) 盲孔<=0.4MM (16MIL)时,用LDI曝盲孔,2) 盲孔>0.4MM (16MIL)时,用菲林曝盲孔,5. 埋孔贴膜方式 :1) 当埋孔面的线宽<=4MIL时,埋孔板面需贴膜曝点,2) 当埋孔面的线宽>4MIL时 , 埋孔板面直接板电镀 ,6. 注意事项 :1) 纵横比中 L/D : L=介质厚+铜厚 , D=盲孔/埋孔直径 .2) 盲孔/埋孔电镀菲林 : * 曝光点的直径D=D-6 (MIL) .*曝光点菲林加对位点 , 其坐标与外围参考孔一致 . 3) 需贴膜的盲孔在电镀时一般使用脉冲电流 (AC) .三.盲孔板需注意的一些特别要求 :1.树脂塞盲孔: 当埋孔尺寸较大时并且孔数较多, 压板时, 填满埋孔需要很多树脂, 为防止其影响压板厚度, 经R&D要求时, 可在压板前用树脂将埋孔预先塞住, 塞孔方式应可参照绿油塞孔.2. 外层有盲孔时 ,a. 因压板时外层会有胶流出 ,所以在压板后需要有一除胶工序;b. 因外层干膜前会清洁板面,有一磨板工序,化学沉铜很薄,仅 0.05MIL 到0.1MI 故很容易在磨板时磨掉, 所以我们会加一板电镀工序,加厚铜.其相关工序如 : 压板除胶钻孔沉铜板电镀干膜图形电镀 .3. 另外在做层数高的盲孔板时可能会到用PIN-LAM压板,但要注意只有 CORE 的厚度小于30MIL时, 我们的机器才能打PIN-LAM孔 , 例如 : PR4726010 ,我们用的就是普通压板 .4. 关于盲孔板板边 ,考虑有多次压板 ,及工艺孔较多 ,所以尽量把板边留到0.8”以上.5. 在写LOT卡时 ,关于副流程 ,即要写单个副流程的排板结构 ,还要在特别要求里写上主流程的排板结构 ,为的是方便下面工序.6. 在写LOT卡时 , 在有盲孔干膜是放在内层做或外层做,举例说明一下 :L 1L 2A如CORE的A厚度大于12MIL(不含铜厚) , 就放到外层做 , 如CORE的A厚度小于12MIL(不含铜厚) , 就放到内层做 ,。

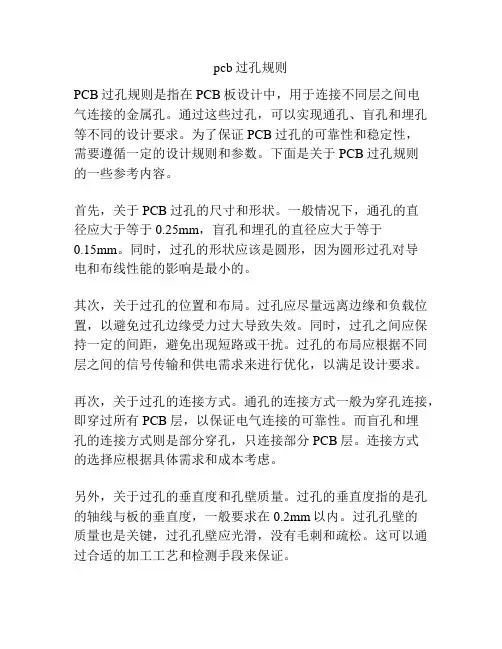

pcb过孔规则PCB过孔规则是指在PCB板设计中，用于连接不同层之间电气连接的金属孔。

通过这些过孔，可以实现通孔、盲孔和埋孔等不同的设计要求。

为了保证PCB过孔的可靠性和稳定性，需要遵循一定的设计规则和参数。

下面是关于PCB过孔规则的一些参考内容。

首先，关于PCB过孔的尺寸和形状。

一般情况下，通孔的直径应大于等于0.25mm，盲孔和埋孔的直径应大于等于0.15mm。

同时，过孔的形状应该是圆形，因为圆形过孔对导电和布线性能的影响是最小的。

其次，关于过孔的位置和布局。

过孔应尽量远离边缘和负载位置，以避免过孔边缘受力过大导致失效。

同时，过孔之间应保持一定的间距，避免出现短路或干扰。

过孔的布局应根据不同层之间的信号传输和供电需求来进行优化，以满足设计要求。

再次，关于过孔的连接方式。

通孔的连接方式一般为穿孔连接，即穿过所有PCB层，以保证电气连接的可靠性。

而盲孔和埋孔的连接方式则是部分穿孔，只连接部分PCB层。

连接方式的选择应根据具体需求和成本考虑。

另外，关于过孔的垂直度和孔壁质量。

过孔的垂直度指的是孔的轴线与板的垂直度，一般要求在0.2mm以内。

过孔孔壁的质量也是关键，过孔孔壁应光滑，没有毛刺和疏松。

这可以通过合适的加工工艺和检测手段来保证。

此外，关于过孔的层数限制。

过孔的层数限制一般由成本和制造工艺决定。

对于常规的双面板和多层板，过孔层数一般不超过6层。

如果需要更多层的过孔，可以选择盲孔或埋孔的设计方式。

最后，关于与过孔相关的设计注意事项。

设计时应避免过度使用过孔，因为过多的过孔会增加布线难度、成本和信号完整性的风险。

在设计高速信号传输线路时，还需要考虑过孔对信号的耦合和串扰的影响，以及遵循信号完整性规则。

综上所述，PCB过孔规则是保证PCB制造和布局的重要一环。

通过合理选择过孔尺寸、布局、连接方式，并保证过孔的质量和位置，可以提高PCB的可靠性和稳定性。

在设计过程中，还应注意使用过孔的数量和位置，以及过孔对信号完整性的影响。

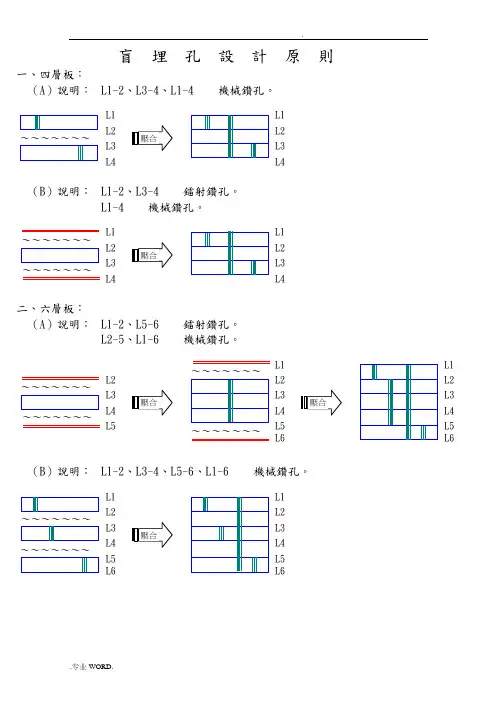

盲 埋 孔 設 計 原 則一、四層板：（A ）說明： L1-2、L3-4、L1-4機械鑽孔。

L1 L2 L3 L4L1 L2 L3 L4～～～～～～～（B ）說明： L1-2、L3-4 鐳射鑽孔。

L1-4 機械鑽孔。

L1 L2 L3 L4L1 L2 L3 L4～～～～～～～～～～～～～～二、六層板：（A ）說明： L1-2、L5-6L2-5、L1-6鐳射鑽孔。

機械鑽孔。

L1 L2 L3 L4 L5 L6L1 L2 L3 L4 L5 L6～～～～～～～L2 L3 L4 L5～～～～～～～～～～～～～～～～～～～～～（B ）說明： L1-2、L3-4、L5-6、L1-6機械鑽孔。

L1 L2 L3 L4 L5 L6L1 L2 L3 L4 L5 L6～～～～～～～（C ）說明： L1-3、L4-6、L1-6機械鑽孔。

L1 L2 L3～～～～～～～L1 L2 L3 L4 L5 L6L1 L2 L3 L4 L5 L6～～～～～～～L4 L5 L6～～～～～～～（D ）說明： L1-2、L3-6、L1-6機械鑽孔。

L1 L2 L3 L4 L5 L6L1 L2 L3 L4 L5 L6L3 L4 L5 L6～～～～～～～～～～～～～～～～～～～～～（E ）說明： L1-2、L2-3(L1-2-3、L1-3)、L4-5、L5-6(L4-5-6、L4-6)鐳射鑽孔。

L2-5、L1-6 機械鑽孔。

L1 L2 L3 L4 L5 L6L1 L2 L3 L4 L5 L6～～～～～～～L2 L3 L4 L5～～～～～～～～～～～～～～～～～～～～～三、八層板：（A ）說明： L1-2、L7-8L2-7、L1-8鐳射鑽孔。

機械鑽孔。

L1 L2 L3 L4 L5 L6 L7 L8L1 L2 L3 L4 L5 L6 L7 L8～～～～～～～L2 L3 L4 L5 L6 L7～～～～～～～～～～～～～～～～～～～～～～～～～～～～（B ）說明： L1-2、L7-8、L3-6、L1-8機械鑽孔。
