学会看梁平法施工图验收钢筋

教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。

图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。

下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。

（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。

钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。

3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。

因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。

注意：在配料表中需标出每根钢筋的下料长度。

下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。

钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。

也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。

因此，钢筋的下料长度就是指相应钢筋的中心线长。

实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。

钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。

如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。

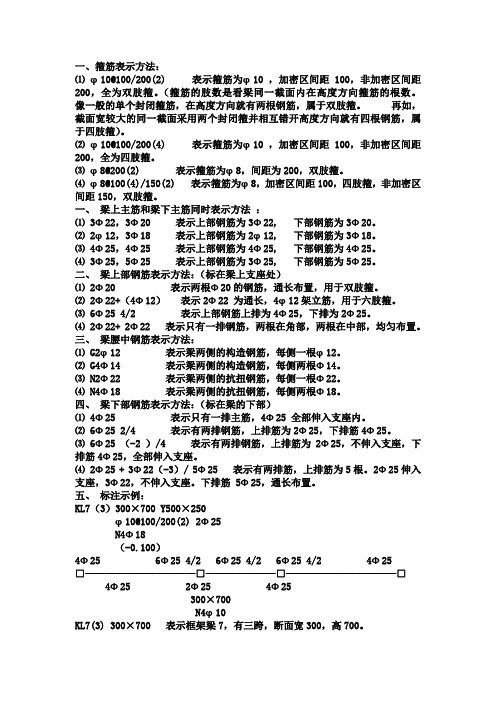

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

（箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。

像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。

再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍）。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

《平法识图与钢筋算量》课程标准一、课程名称平法识图与钢筋算量二、适用专业本课程标准适用与工程造价专业三、课程性质该课程为必修课，是本专业的基础课，是工程造价专业核心课程。

它在建筑结构方面具有很强的针对性和实践性；该课程的理论与实践结合十分紧密；在本专业中起着引领的作用，举足轻重地位十分显要。

本课程其他工程技术、工程管理、监理类专业的课程标准参照此标准编制。

其先修课程有：《建筑工程制图》、《建筑CAD》、《建筑工程概论》、《建筑构造实训》、《建筑力学与结构》等。

四、教学目标专业培养目标：本专业培养理想信念坚定，德智体美劳全面发展，具有一定的科学文化水平，良好的人文素养、职业道德和创新意识，精益求精的工匠精神，较强的就业能力和可持续发展的能力，掌握本专业知识和技术技能，面向建筑工程、市政工程和房地产行业的工程技术、工程管理、工程造价、工程监理、房地产等职业群体工作的高素质技术技能人才。

本课程教学目标：是为工程造价管理专业培养目标的重要支撑，通过本课程教学内容的学习，让学生系统了解平法识图与钢筋算量核心业务工作任务及其协调关系，具备平法识图与钢筋算量核心业务岗位的操作能力和作业组织管理能力，并初步具备工程造价作业系统规划、设计能力。

（一）知识目标1.掌握平法识图与钢筋算量的相关基本概念、基本操作流程，了解平法识图与钢筋算量的特点。

2.了解平法识图与钢筋算量的基本结构和设计要点。

3.掌握平法识图与钢筋算量的基本方法。

4.熟悉平法识图与钢筋算量的基本要点。

（二）能力目标1.熟悉平法识图与钢筋算量的一般流程，并掌握相关技术，具备平法识图与钢筋算量作业组织能力，达到上岗即能操作的水平。

2.具备对平法识图与钢筋算量作业流程、设施布局、数据以及管理信息系统等进行简单设计与规划算量能力。

3.掌握平法识图与钢筋算量作业系统规划的基本方法及相关技术，初步具备钢筋设计与算量的基本能力。

4.能够应用和操作平法识图与钢筋算量管理信息系统。

钢筋验收内容及相关规范详解钢筋在建筑工程中扮演着重要的角色，它是加固混凝土结构的关键材料之一。

为了确保工程质量和施工安全，对于钢筋的验收工作必不可少。

本文将详细介绍钢筋验收的内容和相关规范，以便工程人员和相关从业者能够正确进行钢筋验收工作。

一、验收内容1. 钢筋的数量确认：验收人员需要仔细核对工程设计图纸上的钢筋数量与实际到货数量是否一致。

如果存在偏差，需要及时通知相关部门进行处理。

2. 钢筋的型号和规格确认：验收人员需要核对钢筋的型号和规格是否符合设计要求，包括直径和长度的尺寸。

3. 钢筋的表面质量检查：验收人员应对钢筋表面进行外观检查，确保没有明显的锈蚀、掉皮、裂纹等缺陷。

表面应光滑整洁，无杂质。

4. 钢筋的尺寸精度检查：验收人员需要对钢筋进行尺寸精度测量，检查其直径和长度是否满足设计要求。

通常采用金属卡尺或测量仪器进行测量。

5. 钢筋的断面形状检查：验收人员需要检查钢筋的断面形状是否满足设计要求，特别是对于受拉钢筋和受压钢筋的形状要求进行核对。

6. 钢筋的验收记录：验收人员需要详细记录钢筋的验收情况，包括数量、型号、规格、表面质量、尺寸精度、断面形状等。

验收记录应完整、准确，并加盖公章。

二、相关规范1. GB 1499.2-2007《钢筋》：该标准规定了混凝土用热轧带肋钢筋的型号、尺寸、允许偏差、技术要求、试验方法等内容。

在进行钢筋验收时，应参照该标准进行操作。

2. GB/T 21839-2008《混凝土用准晶体纳米晶超细铁合金钢筋》：该标准适用于混凝土结构工程中使用的准晶体纳米晶超细铁合金钢筋的分类、型号、尺寸、技术要求和试验方法。

3. JGJ 81-2018《建筑工程钢筋焊接工艺规程》：该规范对建筑工程中签约筋焊接的操作方法、焊接工艺、焊缝质量、焊接设备等进行了规定。

4. JGJ 107-2016《建筑工程混凝土结构施工质量验收与评定规范》：该规范对钢筋在混凝土结构中的验收标准、质量评定和验收要求进行了详细规定，是钢筋验收工作的重要参考资料。
