钻井技术完井和交井操作规程1.1 完井和交井应具备的条件1.1.1 井眼质量1.1.1.1 井内无影响产层或进一步作业（如测井、试井仪器下出油管鞋）的落物，套管无变形及破裂，油管与环形空间不堵塞。
油管不卡、不断、不漏。
油管下入深度合格，管内畅通，下部带有标准油管鞋，能保证测井、试井仪器顺利通过。
井身质量合格。
1.1.1.2 已获工业性油、气井，必须将井内积液喷尽。
尚未试油的井，套管鞋内应用清水循环二周以上，出口应不见沉淀物。
1.1.2 固井质量1.1.2.1 各层套管外水泥浆返高符合设计要求，双级固井第一级水泥浆返至双级箍，尾管外水泥浆返至喇叭口，各层套管固井质量合格。
1.1.2.2 油气井的油层套管试压应根据采油（气）树工作压力、预计关井最高压力、套管柱最低抗内压强度的80%三者中的最低值进行清水试压，稳压30min，压力降低不大于0.5MPa为合格。
1.1.3 完井井口装置1.1.3.1 完井井口装置试压应使用试压塞，按采油（气）树额定工作压力清水试压，不渗不漏，稳定时间不少于30min，允许压降不大于0.5MPa为合格。
1.1.3.2 套管头和采油（气）树零部件完整、齐全、清洁、平正、闸门开关灵活。
在允许的最高压力下不渗漏。
套管头上法兰顶面距地面不超过0.5m。
1.1.3.3 未装采油（气）树的井口应在油层套管上端加装井口帽（或盲板）或井口保护装置，并在外层套管接箍上焊上明显的井号标志。
1.1.3.4 完井套管内外不得有油、气、水外泄，应在两层套管的环行空间安装泄压阀和压力表，并用合适的管线引出井口以外20m的安全位置。
1.1.3.5 提供采油（气）树使用说明书、生产许可证、产品合格证、气密封试验报告及采油（气）树厂家出厂原配套配件。
1.1.4 完井管柱1.1.4.1 油管柱符合设计要求，油管通径规能顺利通过，油管内畅通。
1.1.4.2 射孔完成的井，油管鞋应位于射孔层位顶部。
裸眼完成的井，油管鞋应位于套管鞋内10m。
完井的大致流程：组装井口和防喷器组→刮管洗井，探人工井底→射孔→再次刮管，探砂面→下沉砂封隔器（桥塞）→下防砂管柱（→防砂）→下生产管柱→拆防喷器，移井架。
对整个完井作业流程的总体认识：1、组装井口及防喷器总成：拆下9-5/8"套管保护盖，切割套管，留高170mm，将套管切割处的内外边打磨成45°´2mm倒角；组装防喷器，对防喷器进行功能试验。
2、刮管洗井：下入刮管管柱，在射孔段和封隔器座封位置上下50m至少刮管3次，然后反循环洗井，至返出液浊度持续30min小于30时停止洗井，接着替入射孔液和工作液。
刮管洗井的目的是清除套管壁及井内的脏物。
3、负压复合射孔：负压值的选择以不卡枪为原则尽量接近设计负压值；按照顺序下入射孔管柱；射孔枪下到位后，下放至最低，然后上提至上提悬重，保持上提状态，座卡瓦，电测校深，配长达到射孔深度要求后，连接测试树、方井口和地面管线，投棒点火。
4、起射孔枪，刮管冲砂。
5、电缆座封底部封隔器，进行防砂作业。
6、起钻，下生产管柱：生产管柱分普通合采管柱、"Y"型分采管柱和"Y"型合采管柱。
7、拆防喷器、移井架，装采油树，座封过电缆封隔器。
下面就完井程序中的一些重要步骤，作以下总结：一、刮管洗井由于钻井完毕后，井内有许多钻井液悬浮物粘于套管内壁，如不将其清除,会刮伤封隔器胶皮影响座封效果。
同时也防止射孔后污染地层。
具体工序为:首先要放入防磨补芯，组装升高短节及防喷器组。
（仔细清洗各钢圈槽，涂好黄油，检查钢圈状况。
拧螺丝时要确保钢圈进槽。
）对防喷器组进行功能试验。
关剪切闸板对套管试压3000Psi*10Min，压降≤2%为合格，放压。
连接钻台流程并确认管线。
组下刮管管柱：8-1/2”牙轮钻头+9-5/8”套管刮管器+X/O+5”HWDP+5”DP（水平井在接近尾管处缓慢下放，因为在此处易发生卡钻），下压2吨，探人工井底并记录，此时井底为钻井液悬浮物和地层砂的沉淀。

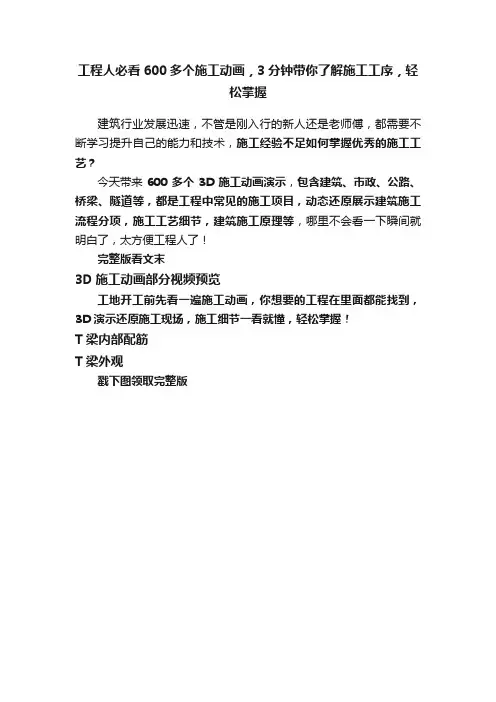

工程人必看600多个施工动画，3分钟带你了解施工工序，轻
松掌握
建筑行业发展迅速，不管是刚入行的新人还是老师傅，都需要不断学习提升自己的能力和技术，施工经验不足如何掌握优秀的施工工艺？
今天带来600多个3D施工动画演示，包含建筑、市政、公路、桥梁、隧道等，都是工程中常见的施工项目，动态还原展示建筑施工流程分项，施工工艺细节，建筑施工原理等，哪里不会看一下瞬间就明白了，太方便工程人了！
完整版看文末
3D施工动画部分视频预览
工地开工前先看一遍施工动画，你想要的工程在里面都能找到，3D演示还原施工现场，施工细节一看就懂，轻松掌握！
T梁内部配筋
T梁外观
戳下图领取完整版。
立志当早，存高远

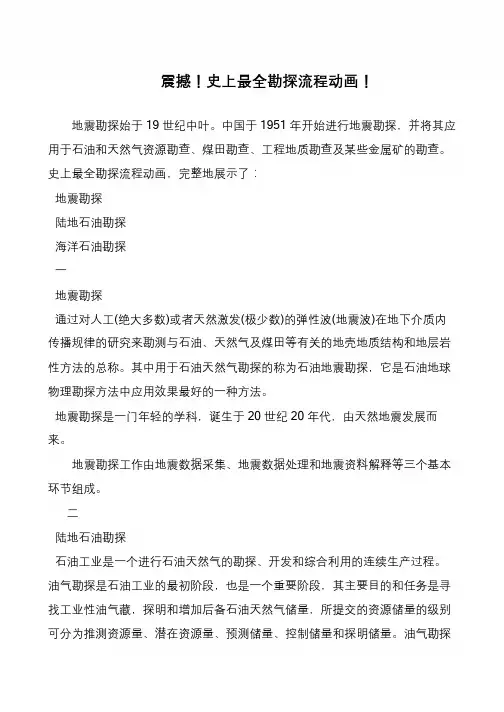

震撼！史上最全勘探流程动画！
地震勘探始于19 世纪中叶。
中国于1951 年开始进行地震勘探，并将其应用于石油和天然气资源勘查、煤田勘查、工程地质勘查及某些金属矿的勘查。
史上最全勘探流程动画，完整地展示了：
地震勘探
陆地石油勘探
海洋石油勘探
一
地震勘探
通过对人工(绝大多数)或者天然激发(极少数)的弹性波(地震波)在地下介质内传播规律的研究来勘测与石油、天然气及煤田等有关的地壳地质结构和地层岩性方法的总称。
其中用于石油天然气勘探的称为石油地震勘探，它是石油地球物理勘探方法中应用效果最好的一种方法。
地震勘探是一门年轻的学科，诞生于20 世纪20 年代，由天然地震发展而来。
地震勘探工作由地震数据采集、地震数据处理和地震资料解释等三个基本环节组成。
二
陆地石油勘探
石油工业是一个进行石油天然气的勘探、开发和综合利用的连续生产过程。
油气勘探是石油工业的最初阶段，也是一个重要阶段，其主要目的和任务是寻找工业性油气藏，探明和增加后备石油天然气储量，所提交的资源储量的级别可分为推测资源量、潜在资源量、预测储量、控制储量和探明储量。
油气勘探。

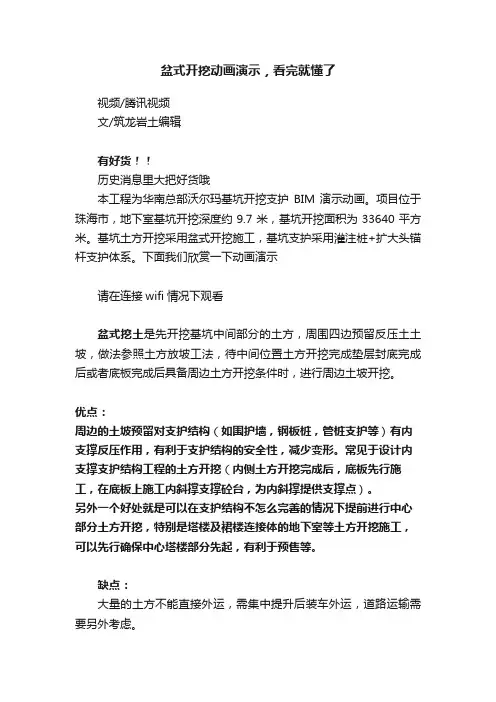

盆式开挖动画演示，看完就懂了
视频/腾讯视频
文/筑龙岩土编辑
有好货！！
历史消息里大把好货哦
本工程为华南总部沃尔玛基坑开挖支护BIM演示动画。
项目位于珠海市，地下室基坑开挖深度约9.7米，基坑开挖面积为33640平方米。
基坑土方开挖采用盆式开挖施工，基坑支护采用灌注桩+扩大头锚杆支护体系。
下面我们欣赏一下动画演示
请在连接wifi情况下观看
盆式挖土是先开挖基坑中间部分的土方，周围四边预留反压土土坡，做法参照土方放坡工法，待中间位置土方开挖完成垫层封底完成后或者底板完成后具备周边土方开挖条件时，进行周边土坡开挖。
优点：
周边的土坡预留对支护结构（如围护墙，钢板桩，管桩支护等）有内支撑反压作用，有利于支护结构的安全性，减少变形。
常见于设计内支撑支护结构工程的土方开挖（内侧土方开挖完成后，底板先行施工，在底板上施工内斜撑支撑砼台，为内斜撑提供支撑点）。
另外一个好处就是可以在支护结构不怎么完善的情况下提前进行中心部分土方开挖，特别是塔楼及裙楼连接体的地下室等土方开挖施工，可以先行确保中心塔楼部分先起，有利于预售等。
缺点：
大量的土方不能直接外运，需集中提升后装车外运，道路运输需要另外考虑。
【投稿及合作咨询】。
