常用振动标准

电机振动值国标标准
据国家标准GB/T 8170-2008《电机振动值限值及评定方法》规定，电机的振动值限值应满足以下条件：
1. 振动速度限值：电机在额定运行条件下，其振动速度不得超过表格中规定的限值。

2. 振动加速度限值：电机在额定运行条件下，其振动加速度不得超过表格中规定的限值。

3. 频率限制：电机振动值限值应适用于20 Hz至1000 Hz 的频率范围内。

4. 评定方法：电机的振动值应通过加速度测量仪或速度测量仪进行测量，并根据GB/T 14472-2008《电机振动评定》进行评定。

这些标准是为了确保电机在运行时的振动值不会影响其正常运行和使用安全。

具体的振动值限值可根据电机的类型、功率和使用情况在相应的标准中查找。

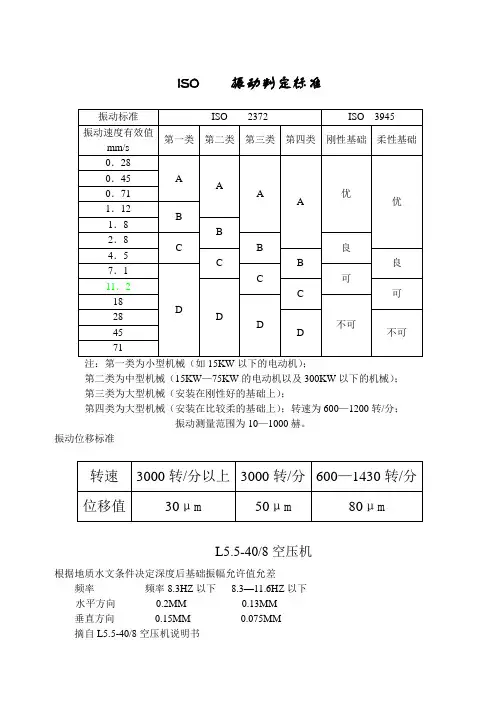

ISO 振动判定标准
注：第一类为小型机械（如15KW以下的电动机）；
第二类为中型机械（15KW—75KW的电动机以及300KW以下的机械）；
第三类为大型机械（安装在刚性好的基础上）；
第四类为大型机械（安装在比较柔的基础上）；转速为600—1200转/分；
振动测量范围为10—1000赫。

振动位移标准
L5.5-40/8空压机
根据地质水文条件决定深度后基础振幅允许值允差
频率频率8.3HZ以下8.3—11.6HZ以下
水平方向0.2MM 0.13MM
垂直方向0.15MM 0.075MM
摘自L5.5-40/8空压机说明书
冷却水排水温度不超过40度，，当进水温度较高时可略高些。

机内的油温不超过60度。

各级的排气温度，吸气温度高达40度，亦不应超过160度。

轴承不应超过80度十字头温度不超过70度。

摘自L5.5-40/8空压机说明书
填报人：王宝平。

滑动轴承振动值标准1、附属机械轴承振动标准附属机械轴承振动标准转速振幅（双振幅）（mm）优等良好合格n≤10000.05 0.07 0.101000＜n≤ 20000.04 0.06 0.082000＜n≤ 30000.03 0.04 0.05n＞3000 0.02 0.03 0.042、机组轴振动标准国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。

大型汽轮发电机组轴振参考标准（双振幅，um）1500r/min 3000r/min相对位移绝对位移相对位移绝对位移A（良好）100 120 80 100B（合格）200 240 165 200C（停机）300 385 260 3203、轴承振动标准轴承振动标准（双振幅，mm）优良好合格1500r/min ≤0.03≤0.05≤ 0.073000r/min ≤0.02≤0.025≤ 0.05≥ 5000r/min≤0.01≤0.025≤ 0.054、ISO 3945 振动标准ISO 3945振动标准振动烈度Vf（mm/s）支撑分类刚性支撑柔性支撑0.45 A（好）A（好）0.711.121.8 B（满意）B（满意）2.84.57.1 C（不满意）C（不满意）11.218D（立即停机）D（立即停机）284571振动烈度Vf（mm/s ）与振动位移峰峰值Sp-p（mm ）之间的换算关系p-p＝2√ 2 Vf/ω其中角速度ω＝2лf，f 为频率。

当f＝50Hz 时，振动烈度与振动位移对应值见下表：振动烈度与振动位移对应值Vf (mm/s) 0.45 0.71 1.12 1.8 2.8 4.5 7.1 11.2 18.0 28.0 45.0 71.0S p-p(um) 4 6.3 10 16 25 40.6 63 100 162 250 406 6305、IEC 振动标准（双振幅，um）IEC振动标准转速1000 1500 1800 3000 36000 6000 7200（r/min）轴承振动75 50 40 25 21 12 6轴振动150 100 80 50 42 24 126、我国现行的汽轮机振动标准是如何规定的？1）汽轮机转速在1500r/min时，振动双振幅50um 以下为良好，70um 以下为合格；汽轮机转速在3000r/min 时，振动双振幅25um 以下为良好，50um 以下为合格。

GB2423标准系列大全(振动试验要求)1. 简介GB2423标准系列是中国国家标准化管理委员会制定的一系列振动试验要求标准。

这些标准旨在规范各种产品在振动环境下的耐受性能评定和试验方法，以确保产品在正常运输、使用以及储存过程中的可靠性与稳定性。

本文档将介绍GB2423标准系列中主要涵盖的内容和试验要求，并对各个标准进行简要分析。

2. 标准内容概述GB2423标准系列主要包括以下标准:- GB2423.1-2008 试验A：环境机械及环境振动试验方法导则；- GB2423.10-2008 试验X：振动（机械振动和冲击振动）试验；- GB2423.55-2016 试验 Eh：农用车辆试验方法；- GB2423.56-2016 试验 Ek：电动车辆试验方法。

3. 各个标准简要分析3.1 GB2423.1-2008 试验A该标准为环境机械及环境振动试验方法导则。

它提供了振动试验的基础指南，包括试验设备的选择、试验的规范和要求、试验过程的记录、结果分析等。

该导则适用于各个行业的产品，是进行振动试验的基本参考标准。

3.2 GB2423.10-2008 试验X该标准为振动（机械振动和冲击振动）试验。

它具体规定了不同产品在振动环境下的试验方法和要求。

标准中包括了振动试验的分类、试验装置的要求、试验参数的选择等。

该标准适用于各类产品在运输、使用或储存过程中的振动试验。

3.3 GB2423.55-2016 试验 Eh该标准为农用车辆试验方法。

它详细描述了农用车辆在振动环境下的试验方法和要求。

标准中包括了试验条件的确定、试验设备的选择、试验过程的控制等。

该标准适用于农用车辆相关产品的振动试验。

3.4 GB2423.56-2016 试验 Ek该标准为电动车辆试验方法。

它规定了电动车辆在振动环境下的试验方法和要求。

标准中包括了试验装置的选择、试验条件的确定、试验过程的监测等。

该标准适用于电动车辆及其相关产品的振动试验。

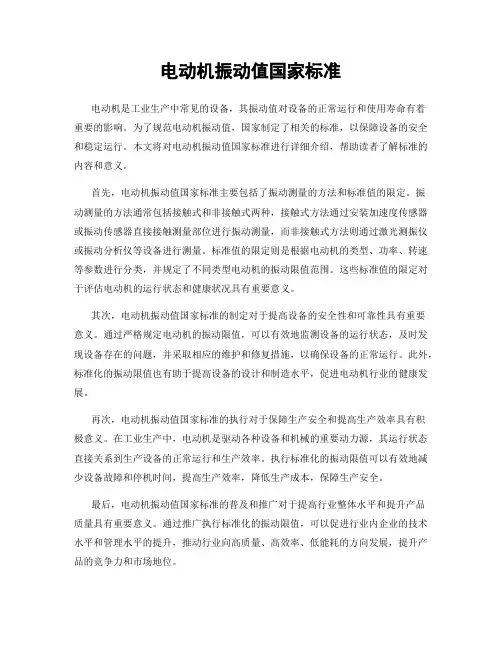

电动机振动值国家标准电动机是工业生产中常见的设备，其振动值对设备的正常运行和使用寿命有着重要的影响。

为了规范电动机振动值，国家制定了相关的标准，以保障设备的安全和稳定运行。

本文将对电动机振动值国家标准进行详细介绍，帮助读者了解标准的内容和意义。

首先，电动机振动值国家标准主要包括了振动测量的方法和标准值的限定。

振动测量的方法通常包括接触式和非接触式两种，接触式方法通过安装加速度传感器或振动传感器直接接触测量部位进行振动测量，而非接触式方法则通过激光测振仪或振动分析仪等设备进行测量。

标准值的限定则是根据电动机的类型、功率、转速等参数进行分类，并规定了不同类型电动机的振动限值范围。

这些标准值的限定对于评估电动机的运行状态和健康状况具有重要意义。

其次，电动机振动值国家标准的制定对于提高设备的安全性和可靠性具有重要意义。

通过严格规定电动机的振动限值，可以有效地监测设备的运行状态，及时发现设备存在的问题，并采取相应的维护和修复措施，以确保设备的正常运行。

此外，标准化的振动限值也有助于提高设备的设计和制造水平，促进电动机行业的健康发展。

再次，电动机振动值国家标准的执行对于保障生产安全和提高生产效率具有积极意义。

在工业生产中，电动机是驱动各种设备和机械的重要动力源，其运行状态直接关系到生产设备的正常运行和生产效率。

执行标准化的振动限值可以有效地减少设备故障和停机时间，提高生产效率，降低生产成本，保障生产安全。

最后，电动机振动值国家标准的普及和推广对于提高行业整体水平和提升产品质量具有重要意义。

通过推广执行标准化的振动限值，可以促进行业内企业的技术水平和管理水平的提升，推动行业向高质量、高效率、低能耗的方向发展，提升产品的竞争力和市场地位。

总之，电动机振动值国家标准的制定和执行对于保障设备安全、提高生产效率、提升产品质量具有重要意义。

希望通过本文的介绍，读者能够更加深入地了解电动机振动值国家标准的内容和意义，以及其对于工业生产的重要作用。

转动设备的振动值标准《转动设备的振动值标准：让设备“稳稳当当”的秘籍》嘿，你知道吗？在机械的世界里，转动设备就像是一群活力四射的舞者。

但要是它们的振动不受控制，那可就像喝醉酒的舞者在舞台上乱晃，不仅舞姿难看，还可能直接“摔倒”引发大麻烦呢！这时候，转动设备的振动值标准就像它们的舞蹈老师，规范着它们的一举一动，这个标准可是超级重要的哦！如果不按照这个标准来，那转动设备在工作中的“演艺生涯”就会充满坎坷，可能动不动就“生病罢工”，给生产和安全带来一系列的“灾难片”场景。

一、“低频律动：像大象漫步般沉稳”低频振动就像是大象漫步，缓慢而有力，但也得有个度。

“低频振动啊，你可别变成失控的巨兽！”低频振动值标准就像是给这头“巨兽”划定的活动范围。

一般来说，对于不同类型的转动设备，低频振动的允许值是不一样的。

比如说，像大型的发电机转子这种重量级选手，在低频段的振动位移可能会有相对宽松一点的标准，就好比大象的脚步虽然沉重，但步伐间距大一点也能接受。

这是因为大型设备自身结构的惯性大，能在一定程度上“容忍”低频振动的小波动。

而对于一些小型但精密的转动设备，低频振动的标准就像是给娇弱的小动物设定的活动范围，必须更加严格。

例如一些小型的高速旋转的电机，低频振动稍微超标，就可能像小老鼠被大动静吓着一样，内部的零件可能会发生磨损或者松动，这可就是大问题了。

二、“中频摇摆：平衡木上的艺术”中频振动值标准呢，就像是运动员在平衡木上的动作规范。

“中频振动啊，你得在平衡木上优雅地表演，可别摔下来！”对于转动设备来说，中频振动就像是在一个微妙的平衡区间内跳舞。

在这个频段，设备的振动特性比较复杂，就像走平衡木时要同时兼顾身体的平衡、姿态的优美和速度的控制。

例如，像工业用的离心式压缩机这种设备，中频振动如果超标，就像是平衡木选手突然失去了平衡，可能会导致叶片和壳体之间的间隙发生变化。

这就好比平衡木选手的脚差点踏出边界，会产生摩擦、碰撞，导致设备的效率降低，能耗增加，甚至可能出现安全事故。

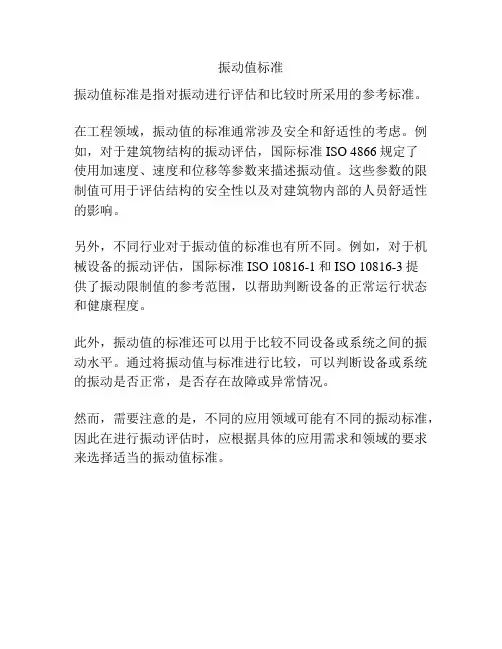

振动值标准
振动值标准是指对振动进行评估和比较时所采用的参考标准。

在工程领域，振动值的标准通常涉及安全和舒适性的考虑。

例如，对于建筑物结构的振动评估，国际标准ISO 4866规定了
使用加速度、速度和位移等参数来描述振动值。

这些参数的限制值可用于评估结构的安全性以及对建筑物内部的人员舒适性的影响。

另外，不同行业对于振动值的标准也有所不同。

例如，对于机械设备的振动评估，国际标准ISO 10816-1和ISO 10816-3提
供了振动限制值的参考范围，以帮助判断设备的正常运行状态和健康程度。

此外，振动值的标准还可以用于比较不同设备或系统之间的振动水平。

通过将振动值与标准进行比较，可以判断设备或系统的振动是否正常，是否存在故障或异常情况。

然而，需要注意的是，不同的应用领域可能有不同的振动标准，因此在进行振动评估时，应根据具体的应用需求和领域的要求来选择适当的振动值标准。

振动试验标准振动试验是指利用振动台或振动机械对产品进行振动加载，以模拟产品在运输、使用过程中所受到的振动环境，从而评估产品的振动性能和可靠性。

振动试验标准是指对振动试验进行规范和标准化，以确保试验结果的可比性和可靠性。

本文将介绍振动试验标准的相关内容，包括振动试验的标准分类、试验方法、试验设备要求等。

首先，振动试验标准根据试验目的和试验对象的不同，可以分为多个类别。

常见的振动试验标准包括但不限于机械振动、电子产品振动、汽车零部件振动、航空航天产品振动等。

每种振动试验标准都有相应的试验方法和试验指标，以确保产品在振动环境下的可靠性和耐久性。

其次，振动试验标准对试验方法和试验设备有着详细的要求。

试验方法包括振动频率、振动幅值、振动方向、振动时间等参数的设定，以及试验过程中的监测和记录要求。

试验设备要求包括振动台或振动机械的性能指标、安装要求、校准要求等。

这些要求的制定，旨在保证振动试验的可重复性和可比性，从而得到准确可靠的试验结果。

此外，振动试验标准还对试验结果的评定和分析提出了要求。

试验结果的评定包括对产品在振动加载下的性能变化、损伤情况、可靠性指标等进行分析和评价。

试验结果的分析要求包括对试验数据的处理和分析方法、振动试验报告的编写要求等。

这些要求的制定，有助于对振动试验结果进行科学、客观的评价和分析，为产品的设计改进和质量控制提供依据。

总之，振动试验标准是对振动试验进行规范和标准化的重要依据，它涵盖了试验分类、试验方法、试验设备要求、试验结果评定和分析等方面的内容。

遵循振动试验标准进行试验，有助于确保试验结果的可比性和可靠性，为产品的设计改进和质量控制提供科学依据。

希望本文对振动试验标准有所帮助，谢谢阅读。

振动监测参数及标准(一)振动监测参数及标准引言振动监测是一种重要的技术手段，用于检测机械设备的运行状况和健康状态。

准确的振动监测参数和标准可以帮助我们及时发现设备的故障和异常，从而采取相应的维修和保养措施。

振动监测参数以下是一些常用的振动监测参数：•振动速度（Velocity）：用来描述振动的快慢程度，通常以毫米/秒（mm/s）为单位。

•振动加速度（Acceleration）：用来描述振动的强弱程度，通常以米/秒平方（m/s²）为单位。

•振动位移（Displacement）：用来描述振动的位移程度，通常以毫米（mm）为单位。

•振动频率（Frequency）：用来描述振动的周期，通常以赫兹（Hz）为单位。

振动监测标准为了对振动进行有效监测和分析，我们需要参照一些标准来判断振动参数是否达到预期的要求。

以下是一些常用的振动监测标准：•ISO10816：国际标准化组织（ISO）制定的用于评估旋转机械振动的标准。

该标准将设备分为不同的振动等级，以帮助判断设备的运行状况。

•API618：美国石油学会（API）制定的用于评估压缩机振动的标准。

该标准主要针对石油和天然气工业中的压缩机设备。

•ISO13373：ISO制定的用于检测、诊断和监测机械故障的振动监测标准。

该标准提供了一套完整的振动分析方法和技术。

振动监测的应用振动监测在许多行业中都有广泛的应用，以下是一些典型的应用场景：•工业生产设备：通过对生产设备的振动进行监测，可以准确判断设备的健康状态，及时发现故障，避免生产中断和损失。

•交通工具：对交通工具如汽车、飞机等的振动进行监测，可以提前发现潜在故障，确保交通安全。

•建筑结构：对建筑结构的振动进行监测，可以判断建筑的安全性和稳定性，并及时采取相应的维修措施。

总结振动监测参数和标准对于保障设备的正常运行和安全性至关重要。

只有通过准确的监测和判断，才能提前发现故障，避免生产事故的发生。

希望本文对您了解振动监测参数及标准有所帮助。
