电子元件采购检验标准

电子元器件检验标准电子元器件是现代电子产品中不可或缺的重要组成部分，其质量直接关系到整个产品的性能和可靠性。

为了确保电子元器件的质量，制定了一系列的检验标准，以保证产品的可靠性和安全性。

首先，电子元器件的外观检验是非常重要的一环。

外观检验包括外包装、引脚、焊盘、引线、标识等方面的检查。

外包装应完整无损，无明显变形、裂纹、氧化等缺陷。

引脚、焊盘、引线应平整，无变形、断裂、氧化等情况。

标识应清晰、完整，无模糊、脱落等现象。

其次，电子元器件的尺寸检验也是必不可少的一项内容。

尺寸检验主要包括外形尺寸、引脚间距、引脚长度、引脚直径等方面的检查。

各项尺寸应符合产品规格要求，偏差应在允许范围内。

除此之外，电子元器件的性能检验也是至关重要的一环。

性能检验包括静态特性、动态特性、环境适应能力等方面的检查。

静态特性包括电阻、电容、电感等参数的测量，动态特性包括开关速度、响应时间等参数的测试，环境适应能力包括耐高温、耐低温、耐湿热等性能的验证。

此外，电子元器件的可靠性检验也是不可或缺的一项内容。

可靠性检验包括热冲击试验、温湿循环试验、盐雾试验等方面的检查。

这些试验可以模拟电子元器件在不同环境下的工作状态，验证其在各种恶劣条件下的可靠性。

最后，电子元器件的包装和储存也需要严格检验。

包装应符合相关标准要求，能够有效保护元器件不受损坏。

储存条件应符合产品规格要求，避免受潮、受热、受振等情况。

总的来说，电子元器件的检验标准涉及到外观、尺寸、性能、可靠性、包装和储存等多个方面，需要全面、严格地进行检验。

只有通过严格的检验，才能确保电子元器件的质量，提高产品的可靠性和安全性，满足用户的需求。

电子元器件的质量标准及检验方法电子元器件作为电子产品的重要组成部分，其质量标准和检验方法的准确性和严格性直接影响到整个电子产品的质量和可靠性。

本文将介绍电子元器件的质量标准及常用的检验方法。

一、电子元器件的质量标准电子元器件的质量标准主要包括以下几个方面：1. 外观标准：电子元器件的外观应无明显的划痕、氧化、损坏等不良现象，并且应符合制造商提供的样品、图纸和规范要求。

2. 尺寸标准：电子元器件的尺寸应符合制造商提供的图纸和规范要求，如焊盘大小、引脚间距、外壳大小等。

3. 材料标准：电子元器件的材料应符合相关标准和要求，如导电材料的电导率、介质材料的绝缘强度等。

4. 结构标准：电子元器件的结构应符合相关标准和要求，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能标准：电子元器件的功能应符合相关标准和要求，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

二、电子元器件的检验方法电子元器件的质量检验是确保产品质量的重要环节，以下是常用的几种电子元器件的检验方法：1. 外观检验：用肉眼检查电子元器件的外观，包括是否有划痕、氧化、变形等不良现象。

2. 尺寸检验：使用量规、卡尺等工具测量电子元器件的尺寸，与制造商提供的图纸和规范要求进行比对。

3. 材料检验：通过仪器测量材料的物理、化学性质，如电导率、绝缘强度等。

4. 结构检验：对电子元器件的结构进行检验，如通孔的位置和数量、引脚与焊盘的连接方式等。

5. 功能检验：使用相应的测试仪器对电子元器件的功能进行测试，如电容器的电容值、电阻器的阻值、二极管的正向电压等。

6. 可靠性测试：对电子元器件进行各种可靠性测试，如高温、低温、湿热、振动等环境试验，以评估元器件在各种工作条件下的可靠性。

以上只是电子元器件质量检验的一部分方法，不同的元器件类型和制造商可能有不同的检验要求和方法。

在实际工作中，还需要参考相关的标准和规范，以确保检验过程的准确性和可靠性。

总结电子元器件的质量标准及检验方法是确保电子产品质量和可靠性的重要保证。

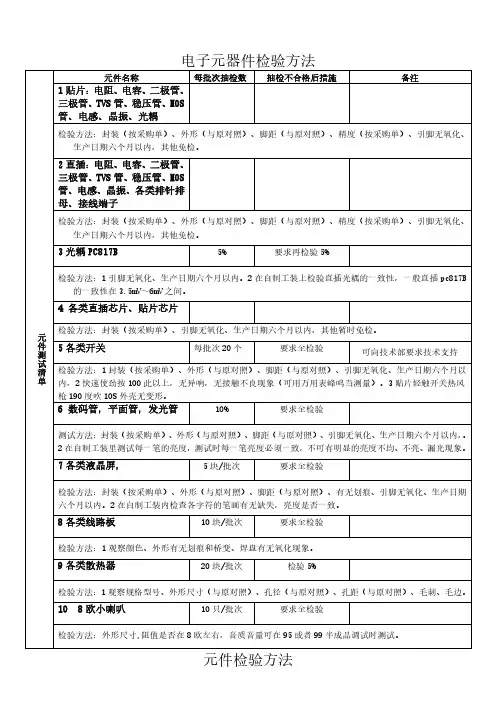

电子元器件检验方法元件测试清单元件名称每批次抽检数抽检不合格后措施备注1贴片：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、光耦检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。

2直插：电阻、电容、二极管、三极管、TVS管、稳压管、MOS管、电感、晶振、各类排针排母、接线端子检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、精度（按采购单）、引脚无氧化、生产日期六个月以内，其他免检。

3光耦PC817B5%要求再检验5%检验方法：1引脚无氧化、生产日期六个月以内。

2在自制工装上检验直插光耦的一致性，一般直插pc817B 的一致性在3.5mV～6mV之间。

4各类直插芯片、贴片芯片检验方法：封装（按采购单）、引脚无氧化、生产日期六个月以内，其他暂时免检。

5各类开关每批次20个要求全检验可向技术部要求技术支持检验方法：1封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，2快速使劲按100此以上，无异响，无接触不良现象（可用万用表峰鸣当测量）。

3贴片轻触开关热风枪190度吹10S外壳无变形。

6数码管，平面管，发光管10%要求全检验测试方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、引脚无氧化、生产日期六个月以内，。

2在自制工装里测试每一笔的亮度，测试时每一笔亮度必须一致，不可有明显的亮度不均、不亮、漏光现象。

7各类液晶屏，5块/批次要求全检验检验方法：封装（按采购单）、外形（与原对照）、脚距（与原对照）、有无划痕、引脚无氧化、生产日期六个月以内。

2在自制工装内检查各字符的笔画有无缺失，亮度是否一致。

8各类线路板10块/批次要求全检验检验方法：1观察颜色、外形有无划痕和桥变、焊盘有无氧化现象。

9各类散热器20块/批次检验5%检验方法：1观察规格型号、外形尺寸（与原对照）、孔径（与原对照）、孔距（与原对照）、毛刺、毛边。

电子元器件来料检验要求规范一、检验流程及要求：1.检验员应按照检验规程进行工作，保证检验流程的正确性和标准化。

2.对于每一个元器件批次，必须进行检验记录和保存，包括来料检验报告、检验数据记录等，以备随时查阅。

二、检验项目及要求：1.外观检验：-检查元器件外观是否完整，无明显破损、划痕等。

-检查元器件标识是否清晰，无模糊、歪斜等问题。

-检查元器件引脚是否正常，无变形或损坏。

2.尺寸和封装检验：-检查元器件尺寸是否符合标准规定。

-检查元器件封装是否完整，无明显变形或焊接不良。

3.引脚电性参数检验：-检查元器件引脚电性参数是否符合规范，如电压、电流、频率等。

-使用适当的测试仪器进行测试，并记录测试数据。

4.功能性能检验：-检查元器件的功能是否正常，如开关、放大、传输等特性。

-使用适当的测试仪器进行测试，并记录测试数据。

5.环境适应性检验：-检查元器件在不同温度、湿度等环境条件下是否能正常工作。

-使用适当的测试设备进行测试，并记录测试数据。

6.可靠性检验：-检查元器件的可靠性，包括耐压、耐久性等要求。

-使用适当的测试设备进行测试，并记录测试数据。

三、检验设备及环境要求：1.检验员应熟悉所用的检验设备，确保其可靠性和准确性。

2.检验设备和环境应处于良好状态，保证检验结果的可靠性。

3.检验设备应定期校验和维护，确保其工作正常。

四、来料检验文件要求：1.对每一批次的来料元器件，应填写并保存来料检验报告。

2.来料检验报告应包括如下内容：元器件型号、批次号、检验日期、检验结果等。

3.检验报告应妥善保存，并能随时提供给需要方查阅。

五、不合格品处理要求：1.对于不合格的元器件，检验员应立即报告相关负责人，并进行适当的记录和处理。

2.不合格品应加以标识，并妥善保存，以便在后续环节进行追踪和处理。

3.不合格品的处理应符合相关规范和制度，包括报废、退货、返修等等。

六、检验周期及频次：1.来料检验的周期和频次应根据元器件的重要性和质量稳定性要求来确定。

电子行业电子元器件质量检验规定在电子行业中，电子元器件的质量是决定电子产品性能和可靠性的关键因素。

为了确保电子元器件的质量符合要求，保障电子产品的正常运行和使用寿命，特制定以下电子元器件质量检验规定。

一、检验目的电子元器件质量检验的主要目的是确保所采购或使用的电子元器件符合规定的技术要求和质量标准，防止不合格的元器件进入生产流程，从而提高电子产品的质量和可靠性，降低生产成本和售后维修成本。

二、适用范围本规定适用于所有电子元器件的进货检验、过程检验和成品检验，包括电阻、电容、电感、晶体管、集成电路、连接器、开关等。

三、检验依据1、相关的国家标准、行业标准和企业标准。

2、采购合同中规定的技术要求和质量标准。

3、产品设计图纸和工艺文件中对电子元器件的要求。

四、检验流程1、进货检验（1）供应商送货时，应提供产品的质量证明文件，如检验报告、合格证等。

（2）检验人员按照抽样标准抽取样品进行检验。

（3）检验项目包括外观、尺寸、标识、电气性能等。

（4）对于关键元器件，如集成电路，还应进行可靠性测试，如高温老化、振动测试等。

（5）检验合格的元器件办理入库手续，不合格的元器件进行退货或换货处理。

2、过程检验（1）在生产过程中，对电子元器件进行在线检验，及时发现和剔除不合格品。

（2）检验项目包括元器件的安装位置、极性、焊接质量等。

（3）对于发现的不合格品，应及时进行标识和隔离，并分析原因，采取相应的纠正措施。

3、成品检验（1）对完成组装的电子产品进行全面检验，包括功能测试、性能测试、外观检查等。

（2）检验合格的产品办理入库或发货手续，不合格的产品进行返工或报废处理。

五、检验设备和工具1、万用表、示波器、LCR 测试仪、晶体管测试仪等电气性能测试设备。

2、游标卡尺、千分尺等尺寸测量工具。

3、放大镜、显微镜等外观检查工具。

六、检验人员要求1、检验人员应经过专业培训，熟悉电子元器件的检验方法和标准。

2、检验人员应具备良好的职业道德和责任心，严格按照检验规定进行操作。

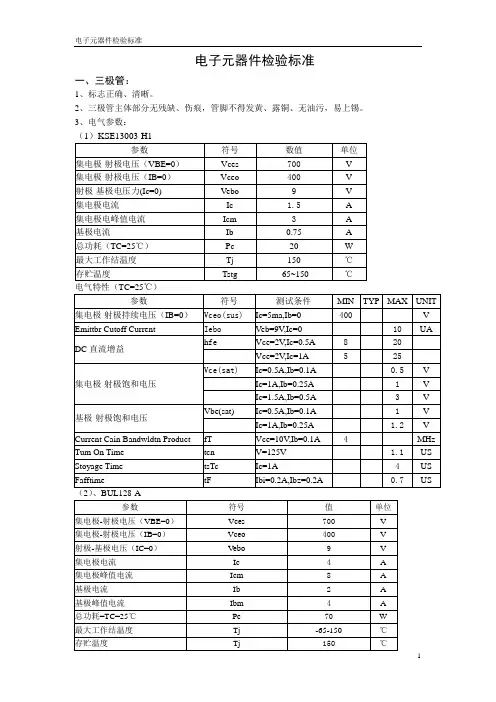

电子元器件检验标准
一、三极管：
1、标志正确、清晰。

2、三极管主体部分无残缺、伤痕，管脚不得发黄、露铜、无油污，易上锡。

3、电气参数：
电气特性（Tcase=25℃）：
电气特性（TC=25℃）
二、二极管
1、标志正确，清晰。

2、二极管主体部分无残缺、伤痕、管脚不得发黄，露铜、无油污，易上锡。

3、电气参数：
（1）IN4007、FR107
（2）、DB3
电气参数：
三、磁芯
接上图
2、磁芯EE19、EE25、磁环Φ10，外形尺寸及性能参数2．1 外形尺寸：
四、压敏电阻、热敏电阻：
1、标志正确、清晰。

2、器件主体部分无残缺、伤痕，引脚不得发黄，露铜，无油污，易上锡。

五、电阻器
1、色环正确、清晰。

2、电阻主体部分无残缺、伤痕，引脚不得发黄、露铜、无油污。

六、电解电容器、金属化电容器
1、标志正确、清晰。

2、电容器主体部分无残缺、伤痕，引脚不得发黄、露铜，无油污。

电阻（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电阻的最小包装不能有散开现象。

2 送检的电阻要与送检单上标示的规格，型号，数量一致。

3 电阻上的印制的标示要清晰，色环的颜色不能出现偏色，掉色。

（注意小规格的贴片电阻无标示）4 电阻本体不能有破损，变形。

电阻腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

二：电性能实际检测的阻值要与标示一致。

误差范围要在标示的范围以内。

温飘测试（特殊要求的电阻）三：检测要求1 数量大于100（含100）的进行抽检，比例为5%2 器件优良率达到100%四：检测方法1 工具：台灯5-10倍放大镜数字万用表镊子2 方法：外观用目检方式。

电性能用数字万用表的表笔，接触电阻的两端测出相应阻值，注意根据不同的阻值范围要调整数字万用表的档位，表笔要和电阻接触良好。

温飘测试方法用电吹风进行温度变换，用高精度的数字表进行测试。

色环电阻的标示表四环电阻标示表四环电阻读取方法五环电阻标示表五环电阻读取方法贴片电阻标示和封装贴片电阻的封装有0402，0603，0805，1206贴片电阻的标示从左往右第一位，第二位是数字位，第三位是表示有多少个0数。

小数点用R表示。

高精度贴片电阻一般是指1%的。

这类电阻用4位表示。

从左往右第一位，第二位，第三位是数字位，第四位是表示有多少个0数。

小数点用R表示。

电容（直插，贴片）检验标准一：外观1 外包装良好，不能有破损，实物和外包装标示一致。

贴片电容的最小包装不能有散开现象。

2 送检的电容要与送检单上标示的规格，型号，数量一致。

3 电容上的印制的标示要清晰，极性标示要准确。

（注意小规格的贴片电容无标示）4 电容腿，焊盘应该光洁无污染，无变色。

不能出现生锈，氧化现象。

5 电容本体不能有破损，变形，电解电容不能有破损，变形，漏液现象。

二：电性能实际检测不能有短路击穿现象，不能有较大的漏电现象。

容值要与标示一致。

电子元器件进货检验标准
首先，我们来看外观检验。

外观检验是最直观的检验方法，通过目视和简单的
测量，可以初步了解元器件的质量状况。

在外观检验中，应该检查元器件的外观是否完整，表面是否有明显的损坏、变形、氧化等情况。

同时，还需要检查元器件的标识是否清晰、完整，以及焊接是否规范、牢固等情况。

这些都是外观检验中需要重点关注的内容。

其次，是功能性能检验。

功能性能检验是电子元器件检验的核心内容之一。

在
功能性能检验中，需要根据元器件的具体特点，制定相应的检验方案和标准。

例如，对于集成电路，需要进行输入输出特性测试、逻辑功能测试等；对于电阻、电容等被动元件，需要进行参数测试和稳定性测试等。

只有通过科学严谨的功能性能检验，才能确保元器件的性能符合要求。

最后，是环境适应性检验。

电子元器件在使用过程中，会受到各种环境因素的
影响，如温度、湿度、震动、腐蚀等。

因此，在进货检验中，也需要对元器件的环境适应性进行检验。

这包括对元器件的耐高温、耐低温、耐湿热、耐震动等性能进行测试，以确保元器件在各种恶劣环境下都能正常工作。

总之，电子元器件的进货检验标准是非常重要的，它直接关系到产品的质量和
可靠性。

只有通过严格的外观检验、功能性能检验和环境适应性检验，才能确保进货的元器件符合质量要求，为产品的质量提供有力保障。

希望本文对大家有所帮助，谢谢阅读！。
