示波器电平旋钮的作用介绍

示波器探头补偿初次使用，先将探头连接到示波器探头补偿测试端，将探头菜单衰减系数设定为10X，探头上的开关设定为10X；按下自动设置示波器操作功能示波器的作用：1、可以测量直流信号、交流信号的电压幅度2、可以测量交流信号的周期，并以此换算出交流信号的频率。

3、可显示交流信号的波形。

4、可以用两个通道分别进行信号测量。

5、可以在屏幕上同时显示两个信号的波形，即双踪测量功能。

此功能能够测量两个信号之间的相位差，和波形之间形状的差别。

各个按键的功能：MENU中：CURSOR：信源（CH1、CH2）、水平、垂直选择；ACQUIRE：采样、峰值检测、平均值、记录长度；SAVE/RECALL：设置（面板）、初始设置、M01~M15、存储、调出；MEASUR：峰-峰值、振幅、平均值、均方根值、顶端值、低端值、最大值（电压）、最小值、频率、周期、上升时间、下降时间、正脉冲宽度、负脉冲宽度、占空率（正脉冲宽度/周期）*100%；DISPLAY：类型、矢量、波形保持、波形更新、对比；选择后在显示器（F1：选择矢量显示模式；F2：累积模式，获得显示波形记录的总变化；F3：更新波形；F4：调整屏幕的对比度；F5：选择三种不同的方格显示）UTILITY：打印机菜单、接口菜单、蜂鸣器、语言菜单、下一页；VERTICAL中：POSITION按钮：分别为通道CH1、CH2调节波形的垂直位置；CH1、CH2菜单按钮：选择后显示对应通道的波形（通道开关）；选择后显示器会有选择菜单（F1：选择AC、DC或接地；F2：选择波形是否反向显示；F3：频宽限制设定键；F4：选择探针衰减x1、x10、x100；F5：输入阻抗：..ohm）；MATH（不同的数学处理功能）：选择时，可在显示器用F1选择CH1+CH2，CH1-CH2或FET；CH1、CH2下方旋钮（VOLTS/DIV）：调节所选波形的垂直刻度；HORIZONTAL中：HORI MENU：选择水平功能的开关，可控制所选波形的时基，水平位置和水平值；选择后在显示器中（F1：显示主时基；F2：择正常显示和缩放；F3：显示缩放波形；F4：选取滚动方式显示波形；F5：X-Y的工作模式；）POSITION：调整波形的水平位置；HORI MENU按钮下方的旋钮（TIME/DIV）调整所选波形的水平刻度；其他控制：SINGLE：单次模式，只有当触发条件满足时才产生扫描，否则不扫描；AUTO：自动模式，示波器会根据设定的扫描速率自动进行扫描；RUN/STOP：开始和停止波形的采集；TRIG MENU：触发菜单，可在显示器选择：上升沿触发、脉宽、延迟/单次触发等；SET TO50%：使用此按钮可以快速稳定波形，示波器可自动将“触发电平”设置为大约是最小和最大电压电平间的一半；FORCE：无论示波器是否检测到触发，都可使用此按钮完成当前波形的采集（主要触发方式：“正常”和“单次”）下方旋钮（LEVEL旋钮）：触发电平设定触发点对应的信号电压，以便进行采样；按下旋钮可使触发电平归零；。

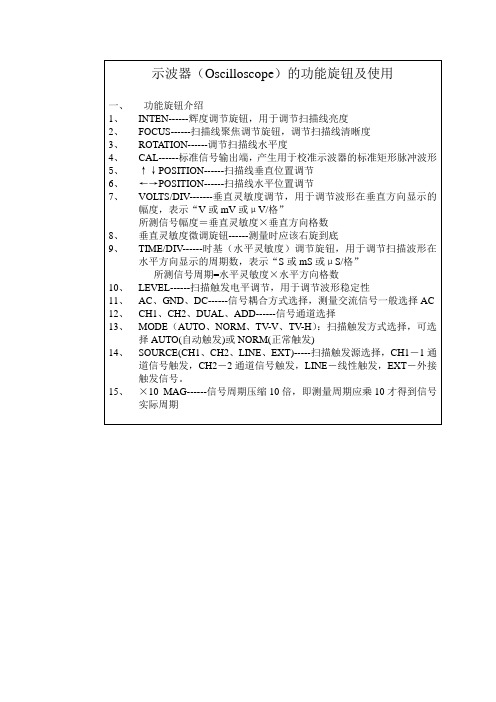

示波器（Oscilloscope）的功能旋钮及使用
一、功能旋钮介绍
1、INTEN------辉度调节旋钮，用于调节扫描线亮度
2、FOCUS------扫描线聚焦调节旋钮，调节扫描线清晰度
3、ROTA TION------调节扫描线水平度
4、CAL------标准信号输出端，产生用于校准示波器的标准矩形脉冲波形
5、↑↓POSITION------扫描线垂直位置调节
6、←→POSITION------扫描线水平位置调节
7、VOLTS/DIV-------垂直灵敏度调节，用于调节波形在垂直方向显示的
幅度，表示“V或mV或μV/格”
所测信号幅度＝垂直灵敏度×垂直方向格数
8、垂直灵敏度微调旋钮------测量时应该右旋到底
9、TIME/DIV------时基（水平灵敏度）调节旋钮，用于调节扫描波形在
水平方向显示的周期数，表示“S或mS或μS/格”
所测信号周期=水平灵敏度×水平方向格数
10、LEVEL------扫描触发电平调节，用于调节波形稳定性
11、AC、GND、DC------信号耦合方式选择，测量交流信号一般选择AC
12、CH1、CH2、DUAL、ADD------信号通道选择
13、MODE（AUTO、NORM、TV-V、TV-H）：扫描触发方式选择，可选
择AUTO(自动触发)或NORM(正常触发)
14、SOURCE(CH1、CH2、LINE、EXT)-----扫描触发源选择，CH1－1通
道信号触发，CH2－2通道信号触发，LINE－线性触发，EXT－外接触发信号。

15、×10 MAG------信号周期压缩10倍，即测量周期应乘10才得到信号
实际周期。

DS-1000/2000 系列数字存储示波器使用说明书二、面板和操作说明DS-2000系列示波器前面板如图1-1所示，面板操作说明如图1-2所示，面板包括旋钮和功能按键。

旋钮控制类似模拟示波器，如移位（POSITION）、电平（LEVEL）、档级（VOLTS/DIV）。

功能按键主要是选择各种不同功能的菜单和运行的控制。

1、菜单操作键，在液晶屏幕右侧显示相应的菜单，用未标记的五个菜单操作键来进行选项，示波器使用下列二种方法显示菜单选项，如图1-3所示。

a、循环列表，每次按下选项按钮时，示波器都会将参数设定为不同的值。

b、动作，按下运作选项按钮时立即发生的动作类型。

图1-4 显示界面三、功能检查1、接通仪器电源并打开，片刻后按任意键进入测试界面，如图1-4所示。

2、将示波器探头连接至通道（CH1）并将探极上的衰减开关设定为×10，并将探头连接器上的插槽对准CH1的输入插座（BNC）的凸键上，插入并右转以锁定到位，如图1－5所示。

3、将探头端部和接地夹连接至探头补偿器的输出端，按见示波显示（3V，1KHz）。

如图1-6所示。

4、以同样的方法检查通道2（CH2）CH1，按CH2菜单键打开通道2，重复步骤2和步骤3。

四、探头补偿1、按上述功能检查，连接示波器和探头，并按AUTO/SET 键，显示波形。

2、检查所显示波形形状。

如图1-7所示。

3、如有必要，调探头上的可变电容，至屏幕上显示的波形补偿正确。

五、自动设置本仪器具有自动设置功能，根据输入信号可自动调整，垂直、时基、触发方式来显示合适的波形，应用自动设置时要求被测信号的频率大于或等于50Hz，占空比大于1%。

1、将被测信号连接至通道输入端。

2、按下AUTO/SET键，波形将会自动显示，如需要，可手工调整，以达到你所需最佳波形。

六、垂直系统如图1－8所示，为垂直控制区图1—81、POSITION转动该旋钮可使波形上下移动。

2、VOLTS/DIV转动该旋钮可改变垂直放大器的放大档级，有粗调细调两档。

⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。

通过⽰波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进⾏⽐较，从⽽迅速、准确地找到故障原因。

正确、熟练地使⽤⽰波器，是初学维修⼈员的⼀项基本功能。

虽然⽰波器的牌号、型号、品种繁多，但其基本组成和功能却⼤同⼩异，本⽂介绍通⽤⽰波器的使⽤⽅法。

⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度（有些⽰波器称为"辉度"），使⽤时应使亮度适当，若过亮，容易损坏⽰波管。

聚焦调节旋钮⽤于调节光迹的聚焦（粗细）程度，使⽤时以图形清晰为佳。

2.信号输⼊通道常⽤⽰波器多为双踪⽰波器，有两个输⼊通道，分别为通道1（CH1）和通道2（CH2），可分别接上⽰波器探头，再将⽰波器外壳接地，探针插⾄待测部位进⾏测量。

3.通道选择键（垂直⽅式选择）常⽤⽰波器有五个通道选择键：（1）CH1：通道1单独显⽰；（2）CH2：通道2单独显⽰；（3）ALT：两通道交替显⽰；（4）CHOP：两通道断续显⽰，⽤于扫描速度较慢时双踪显⽰；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输⼊信号的幅度调节旋钮的位置，将该旋钮指⽰的数值（如0.5V/div，表⽰垂直⽅向每格幅度为0.5V）乘以被测信号在屏幕垂直⽅向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。

6.⽔平扫描调节旋钮调节⽔平速度，应根据输⼊信号的频率调节旋钮的位置，将该旋钮指⽰数值（如0.5ms/div，表⽰⽔平⽅向每格时间为0.5ms），乘以被测信号⼀个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。

8.触发⽅式选择⽰波器通常有四种触发⽅式：（1）常态（NORM）：⽆信号时，屏幕上⽆显⽰；有信号时，与电平控制配合显⽰稳定波形；（2）⾃动（AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时与电平控制配合显⽰稳定的波形；（3）电视场（TV）：⽤于显⽰电视场信号；（4）峰值⾃动（P-P AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时，⽆需调节电平即能获得稳定波形显⽰。

双踪示波器面板控制键使用说明1、前面板介绍：CRT： 7）—电源主电源开关，当此开关开启时发光二极管发亮。

1）—亮度调节光迹或亮点的亮度。

2）—聚焦调节光迹或亮点的清晰度。

4）—轨迹旋转半固定的电位器用来调整水平轨迹与刻度线的平行。

30）—滤色片使波形显示效果更舒适。

2、垂直轴：17）CH1（X）输入：Y1通道输入端，在X—Y模式下，作为X轴输入端。

18）CH2（Y）输入：Y2通道输入端，在X—Y模式下，作为Y轴输入端。

28）33）CH1和CH2的DC BAL：用于两个通道的衰减器平衡调试。

15）16）AC—GND—DC：选择垂直轴输入信号的输入方式。

AC: 交流耦合。

GND：垂直放大器的输入接地，输入端断开。

DC：直流耦合。

11）12）垂直衰减开关：调节垂直偏转灵敏度从5mV/div~5V/div分10档。

13）14）垂直微调：微调比≥2.5：1，在校正位置时，灵敏度校正为标示值。

8）9）垂直位移：调节光迹在屏幕上的垂直位置。

10）垂直方式：选择CH1与CH2放大器的工作模式。

CH1或CH2：通道1和通道2单独显示。

DUAL：两个通道同时显示。

ADD：显示两个通道的代数和CH1+CH2。

按下CH2INV 35）按钮，为代数差CH1—CH2。

32）ALT/CHOP：在双踪显示时，放开此键，通道1与通道2交替显示（通常用于扫描速度较快的情况）；当此键按下时，通道1与通道2同时断续显示（通常用于扫描速度较慢的情况）。

35）CH2 INV：通道2的信号反相，当此键按下时，通道2的信号以及通道2的触发信号同时反相。

3、触发：20）外触发输入端子：用于外部触发信号。

当使用该功能时，触发源选择开关应设置在EXT的位置上。

21）触发源选择：选择内（INT）或外（EXT）触发CH1：当垂直方式选择开关10）设定在DUAL或ADD状态下，选择通道1作为内部触发信号源。

CH2：当垂直方式选择开关10）设定在DUAL或ADD状态下，选择通道2作为内部触发信号源。

示波器各按钮作用
示波器是一种用来观察、测量电信号波形的仪器。

以下是示波器常见的各个按钮的作用：
1. 开/关按钮：打开或关闭示波器的电源。

2. 垂直(Vertical)控制按钮：用于调节波形的垂直位置和幅度。

3. 水平(Horizontal)控制按钮：用于调节波形的水平位置和时间刻度。

4. 触发(Trigger)按钮：用于确定触发信号的电平和边沿，使波
形始终在屏幕上的相同位置显示。

5. 结束(Stop)按钮：用于停止示波器的运行，保持当前的波形
显示。

6. 自动(Auto)按钮：用于自动调整示波器的各个参数，使波形
在屏幕上最佳显示。

7. 单次(Single)按钮：用于一次性地显示并停止波形的运行，
方便对波形进行捕捉和分析。

8. 光标(Cursor)按钮：用于在屏幕上显示光标，以便测量波形
的各种参数，如幅值、频率等。

9. 存储(Store)按钮：用于将当前的波形保存到示波器的存储器中，方便后续的分析和比较。

10. 清除(Clear)按钮：用于清除示波器屏幕上的波形，去除之
前的显示。

11. 菜单(Menu)按钮：用于打开示波器的菜单界面，进行更多
的设置和调整。

12. 确认(OK)按钮：用于确认菜单中的设置项或功能选择。

13. 其他功能按钮：不同示波器可能还有其他特定的功能按钮，
如调节触发电平、选择波形显示模式等。

需要注意的是，不同型号的示波器按钮数量和功能可能会有所差异，以上仅列举了一些常见的示波器按钮及其作用。

在实际使用示波器时，应结合具体示波器的操作说明进行设置和调整。

示波器按键功能学习示波器在当今电子电路分析中起到至关重要的作用，现参照上图来分解一下示波器各个按键的功能分别是什么？MENU中：CURSOR：信源（CH1、CH2）、水平、垂直选择；ACQUIRE：采样、峰值检测、平均值、记录长度；SAVE/RECALL：设置（面板）、初始设置、M01~M15、存储、调出；MEASUR：峰-峰值、振幅、平均值、均方根值、顶端值、低端值、最大值（电压）、最小值、频率、周期、上升时间、下降时间、正脉冲宽度、负脉冲宽度、占空率（正脉冲宽度/周期）*100%；DISPLAY：类型、矢量、波形保持、波形更新、对比；选择后在显示器（F1：选择矢量显示模式；F2：累积模式，获得显示波形记录的总变化；F3：更新波形；F4：调整屏幕的对比度；F5：选择三种不同的方格显示）UTILITY：打印机菜单、接口菜单、蜂鸣器、语言菜单、下一页；VERTICAL中：POSITION按钮：分别为通道CH1、CH2调节波形的垂直位置；CH1、CH2菜单按钮：选择后显示对应通道的波形（通道开关）；选择后显示器会有选择菜单（F1：选择AC、DC或接地；F2：选择波形是否反向显示；F3：频宽限制设定键；F4：选择探针衰减x1、x10、x100；F5：输入阻抗：..ohm）；MATH（不同的数学处理功能）：选择时，可在显示器用F1选择CH1+CH2，CH1-CH2或FET；CH1、CH2下方旋钮（VOLTS/DIV）：调节所选波形的垂直刻度；HORIZONTAL中：HORI MENU：选择水平功能的开关，可控制所选波形的时基，水平位置和水平值；选择后在显示器中（F1：显示主时基；F2：择正常显示和缩放；F3：显示缩放波形；F4：选取滚动方式显示波形；F5：X-Y的工作模式；）POSITION：调整波形的水平位置；HORI MENU按钮下方的旋钮（TIME/DIV）调整所选波形的水平刻度；其他控制：SINGLE：单次模式，只有当触发条件满足时才产生扫描，否则不扫描；AUTO：自动模式，示波器会根据设定的扫描速率自动进行扫描；RUN/STOP：开始和停止波形的采集；TRIG MENU：触发菜单，可在显示器选择：上升沿触发、脉宽、延迟/单次触发等；SET TO 50%：使用此按钮可以快速稳定波形，示波器可自动将“触发电平”设置为大约是最小和最大电压电平间的一半；FORCE：无论示波器是否检测到触发，都可使用此按钮完成当前波形的采集（主要触发方式：“正常”和“单次”）下方旋钮（LEVEL旋钮）：触发电平设定触发点对应的信号电压，以便进行采样；按下旋钮可使触发电平归零；。

示波器部分旋钮或开关的作用
示波器的种类不同，旋钮开关的数量以及在面板上的位置、名称也不
尽相同，在此仅以DF421l 型超低频双线示波器为例，介绍部分旋钮及开关的
作用。

DF42 l 1 型超低频双线示波器的面板布局如辉度(亮度丨NTENS 丨TY)：轨迹亮度的调节旋钮。

调节Fl 和殇的输入信号波形的亮度，但不要过于明亮，辉度适中为好。

垂直移位(VERTICAL POS 丨TION)：乙通道和r2 通道各有一个垂直移位旋钮，调节显示波形在荧光屏中的垂直位置。

输入(INPUT)：巧通道和殇通道各有一个输入端口，即被测信号的输入
端口。

电压衰溯格(VOLTS／DIV)：匕通道和均通道各有一个电压衰减旋钮，用于改变示波器显示屏上直角坐标中y 轴(y 轴也可以称为电压轴)每格的电压幅值。

耦合方式(ACGND＿DC)：用于选择被测信号馈入至垂直通道的耦合方式。

其中的GND 位置，使得输入信号失效。

可以利用该选择开关的GND 位置，结合各输入通道的垂直移位旋钮，调节0 电平(0 电位)在荧光屏上的垂直位置。

其中的AC 位置，使得对应的输入信号，以0 电平为基准，以交流的方式显示出来。

其中的DC 位置，使得对应的输入信号，以0 电平为基准，以直流的方式显示出来。

直流平衡(DC BALANCE)：用于调节y 轴放大器的直流平衡。

校准(CAL)：用于调节y 轴放大器的增益(放大倍数)。

此旋钮在示波器出厂时已经作了相应的调整，因此在示波器正常工作时，无须调节该旋钮。

扫描扩展(SWEEP EXPAND)：X 轴(此时也称为时间轴)的扫描扩展按钮。

示波器的使用和注意事项一、电源和示波管显示系统1、(power)电源开关，接通或关断整机输入电源150****5758。

2、(tracerotation)踪迹旋转控制钮利用此旋钮，可以调节示波管荧光屏上的光迹并使其与水平标尺刻度线一致。

3、(intensity)光迹亮度掌控顺时针旋转使光迹亮度增加，反之变暗。

4、(focus)聚焦调节此旋钮调节应当与调节钮3共同协调，就可以获得最佳的效果。

方法就是先调节3，并使荧光屏上表明适度亮度的光迹，而后再反反复复调节4，并使其光迹(或时间基线)越细越好，这样可以增大测试误差。

5、（illum）腰光亮度掌控坐标刻度照明，顺时针旋转使背光亮度增加，反之变暗。

6、(cal0.5v)校准信号接点。

从接点输入频率为1khz、峰值为0.5v且从0电平已经开始的正向方波信号，用作示波器的校正。

二、横向偏移系统1、（ch1x和ch2y）输出信号插座，为示波器提供更多输出信号。

2、(ac－gnd－dc)输出耦合方式(挑选)控制器ac与dc分别表示信号输入采用交流耦合与直流耦合方式，gnd表示输入端接地。

3、示波器中剧端的4、(position)垂直位移调节顺时针转动此旋钮时，示波屏幕上用所显出的波形向下移，反之则向上移动。

5、(position和pullinvert)横向加速度调节并并任第二地下通道极性转换开关它就是一个按拉式控制器旋钮，并具备双重功能促进作用。

既能够调节加速度，还能够发生改变该路输出信号的表明极性。

即为按下时为常态，正常表明第二地下通道输出的信号；打穿时，则表明好像二者(逆向)的二地下通道输出信号。

6、(volts/div)电压量程选择，垂直灵敏度选择开关通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

7、（uncal）不校正指示当ch1和ch2电压量程微调无此校正边线时，对应的不能校正指示灯照亮。
