三相异步电动机的构造和作业原理一、三相异步电动机的根柢构造定子由铁心、线圈构成，发作旋转磁场。
转子由铁心、绕组构成，铁心构成磁路的一有些。
转子铁心、气隙与定子铁心构成电动机的无缺磁路。
二、三相异步电动机的作业原理三相异步电动机的作业原理是依据定子旋转磁场和转子电流的相互效果。
1、作业原理：定子旋转磁场→转子绕组切开磁力线→发作感生电动势→发作感生电流→发作电磁力→转子遭到电磁转矩的效果→转子旋转2、*转差率：转速差（n0-n）与同步转速n0的比值称为转差率式中：n0-同步转速；n-转子转速。
转差率是剖析异步电动机作业状况的首要参数。
3、三相异步电动机的旋转磁场旋转磁场的发作：当电动机定子绕组通三相电流时，各相绕组中的电流将发作各自的磁场，构成磁场是空间旋转的，称为旋转磁场。
由图5.7~5.9可见，通电一个周期，磁场在空间上旋转一星期，当三相电流不断改动时，构成磁场的方向在空间上也不断改动，然后发作了旋转磁场。
2）、旋转磁场的旋转方向：三相绕组的通电次第即为旋转磁场的旋转方向，故将定子绕组上的三根导线恣意两根对调，则旋转磁场反向。
然后异步电动机也反向，故改动相序即可改动电动机的转向。
3）、*旋转磁场的极数与旋转速度：式中：f为通电频率；p为磁极对数。
关于工频电而言，f=50Hz，若p=1,2,3,4时，则同步转速别离为300r/min,1500r/min,十00r/min,750r/min。
四、三相异步定子绕组线端联接办法定子三相绕组的联接办法分Y和Δ两种，若电动机接入的电源的线电压等于电动机的额外电压（即每相绕组的额外电压），则其定子绕组应接成三角形，若电源的线电压是电动机额外电压的倍，则其绕组应接成星型。
一般电动机名牌上标有符号Y/D和数字380/220，前者标明定子绕组的接法，后者标明对应当接法应加的线电压。
例1电源电压为380V，现有两台电动机，其铭牌数据如下，试挑选定子绕组的接线办法。
(1)电压220/380V，联接办法Δ/Y；电压380/660V，联接办法Δ/Y 解：(1)接成Y；(2)接成Δ。
三相异步电动机的基本结构
三相异步电动机是人类在社会发展过程中重要的一项发明，因为它的引人注目的特点，在很多行业有着广泛的应用。
三相异步电动机的基本结构是由三部分组成，它们分别是定子、转子、定子绕组和转子绕组。
定子是电动机的主要部分，它以坚固的结构安装在电动机的机壳内，它的基本功能是将电能转变为动能。
定子内的定子绕组采用的是由三相线圈构成的三相绕组，构成三条交叉相互组合的相互交流绕组。
用多路开关控制电源输入，就可以控制绕组中磁场的方向。
转子是动力部件，它与定子安装在同一壳体中，位于定子的中央，当定子构成的磁场外部输入，转子会随着相应的旋转，以产生动力。
其内部设有转子绕组，其结构与定子绕组完全一样，由三相线圈构成，不同的是，当定子绕组施加电压时，转子绕组会在磁场的作用下产生互扭力，使转子转动，特别是在它每次转动的过程中，磁场的方向和转子的旋转方向都会发生改变，这样就可以增加转子的转速。
最后，三相异步电动机的特点是可以定子外部调整转子转向，对于任何类型的绕组，都可以通过开关控制不同相位之间的电压，并可以指定转动的方向。
此外，它具有体积小，结构简单，响应快，功率大，起动传动比低等优点，在工业生产和社会生活中得到了广泛的应用。
总之，三相异步电动机的外观简单，但是它的内部包含着复杂的电机构造，可以为我们的社会发展增添许多便利，并且它的实用性在社会发展的过程中越来越明显，值得我们一如既往的关注和重视。
三相异步电动机的构造三相异步电动机是一种常见的电动机类型，广泛应用于工业生产和家庭生活中。
它的构造包括定子、转子、端盖、轴承、风扇等部件。
下面将详细介绍三相异步电动机的构造。
定子是三相异步电动机的主要部件之一。
它由铁心和绕组组成。
铁心是由许多绝缘的硅钢片叠压而成，可以有效地减少铁损耗和涡流损耗。
绕组是由三组对称的线圈组成，每组线圈分别与三相交流电源相连，通过电流产生磁场。
定子的绕组分为定子线圈和定子槽，定子线圈是由多根绕组导线绕成，定子槽则是用来固定定子线圈。
转子是三相异步电动机的另一个重要部件。
转子是由铁心和导体组成。
铁心通常由绝缘的硅钢片叠压而成，以减少铁损耗和涡流损耗。
导体则是由铝或铜等导电材料制成，通过转子绕组与定子绕组产生的磁场相互作用，从而实现电动机的运转。
转子的绕组分为转子线圈和转子槽，转子线圈是由多根绕组导线绕成，转子槽则是用来固定转子线圈。
端盖是三相异步电动机的重要组成部分之一。
端盖安装在电机的两端，起到封闭和固定内部零部件的作用。
它通常由铝合金或铸铁制成，具有良好的强度和耐腐蚀性。
端盖上还有进风口和排风口，用于散热和通风，以保证电动机的正常运行。
轴承是支撑电动机转子转动的重要部件。
它通常由滚动轴承和滑动轴承组成。
滚动轴承由内圈、外圈、滚动体和保持架组成，可以承受较大的径向和轴向负载。
滑动轴承由轴承座、轴套和润滑油组成，可以在高速旋转时减小摩擦和磨损。
风扇是三相异步电动机的重要散热部件。
风扇通常安装在电机的转子轴上，当电动机运转时，风扇随之旋转，通过产生的气流散热，保持电机的正常温度。
风扇通常由金属或塑料制成，具有良好的耐热性和耐腐蚀性。
三相异步电动机的构造包括定子、转子、端盖、轴承和风扇等部件。
每个部件都起着重要的作用，共同实现电动机的正常运行。
了解三相异步电动机的构造对于维修和维护电动机具有重要意义，同时也为我们深入理解电动机的工作原理提供了帮助。

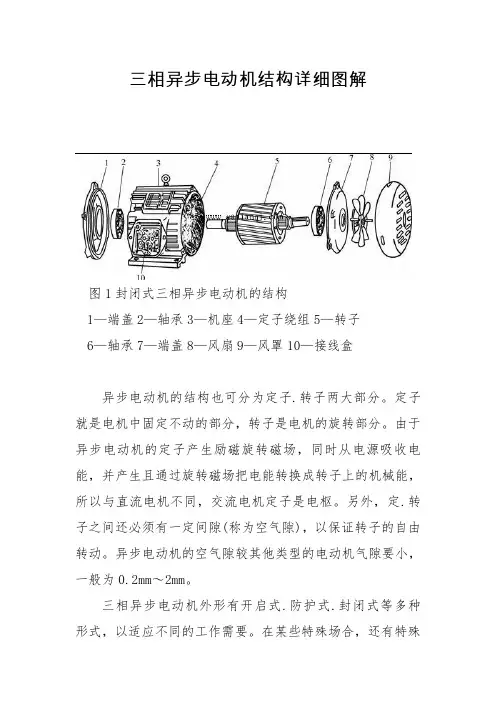

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。
定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。
三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。
不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图。
1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。
(1)机座。
机座用来支承定子铁心和固定端盖。
中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。
定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
三相异步电动机的构造特点三相异步电动机是一种常见的电动机类型，在工业和家庭应用中广泛使用。
它们在驱动各种机械设备和工业制造中发挥着重要作用。
本文将深入探讨三相异步电动机的构造特点，并对其进行全面的分析。
一、定子结构三相异步电动机的定子由定子铁芯和定子绕组组成。
定子铁芯通常采用硅钢片叠压而成，可以有效降低铁芯损耗。
定子绕组由三组对称排列的线圈组成，每组线圈被称为一个相位。
这些线圈通过外接的三相交流电源供电，产生旋转磁场。
二、转子结构三相异步电动机的转子一般由导体材料制成，并采用绕组形式。
根据绕组结构和制造工艺的不同，转子可以分为鳄鱼型和杠杆型。
鳄鱼型转子由绕制在转子槽中的导线组成，而杠杆型转子则是通过铝质导线与铜质端环的组合构成。
转子绕组通常由导体片或导线组成，以实现在旋转磁场中感应出电动势。
三、工作原理三相异步电动机的工作原理基于磁通切割和相对运动。
当三相交流电源施加到定子绕组上时，会在定子中产生旋转磁场。
这个旋转磁场切割转子绕组，产生感应电动势。
由于转子绕组是闭合电路，感应电动势会产生电流流动，形成阻尼电流。
阻尼电流和旋转磁场之间的相互作用会产生力矩，驱动转子旋转。
四、运行特性三相异步电动机具有多种特性，其中包括起动特性、转速特性和负载特性。
起动特性是指电机在起动过程中的性能表现，包括启动电流、起动转矩等。
转速特性描述了电机转速与负载之间的关系，通常以转速与转矩曲线表示。
负载特性是指电机在不同负载下的工作状态，包括额定负载、过负载和空载。
五、优点和应用三相异步电动机具有许多优点，使其成为广泛应用的理想选择。
它们具有结构简单、可靠性高和维护成本低的特点。
由于异步电动机无需对转子供电，因而不存在损耗和摩擦等问题，效率较高。
三相异步电动机具有较大的起动转矩，适用于启动重载、高起动负载和突然负荷变化的场合。
六、个人观点作为一种常见的电动机，三相异步电动机在工业领域中发挥着重要作用。
它们具有结构简单、可靠性高和效率较高的优点，适用于各种负载条件下的使用。
三相异步电动机的基本结构
1.定子：
定子是三相异步电动机的固定部分，通常由硅片和绕组构成。
硅片是用来支撑绕组的铁芯，通常以最佳铁磁材料制成，以确保较低的磁损耗和较高的磁导率。
定子绕组是由绝缘铜或铝导线绕成，通常设计成三相对称布置的采用平行串联或星视图连接。
2.转子：
转子是三相异步电动机的旋转部分，由铁芯和导体构成。
铁芯通常采用实心或镶嵌导体构造，以减少损耗和电流。
导体可能是铝或铜棒，铝导体具有轻量化优势，但铜导体具有较好的导电性能和抗堆积能力。
3.端盖：
端盖是通过螺栓或焊接的方式固定在电动机定子和转子两端的金属部件。
它主要起到固定和支撑绕组及转子的作用，同时为定子和转子提供紧密的保护，防止灰尘和杂物进入电机内部。
4.轴承：
轴承用于支撑和导向电动机的转子和定子。
通常在电动机两端分别安装一个滚动轴承和一个滑动轴承，使电机旋转平稳且无碰撞。
5.外壳：
外壳是电动机的外部保护壳，通常由金属材料制成，如铸铁、铝合金等。
它的主要作用是为电动机提供机械强度和稳定性，同时起到防护和散热的作用。
在外壳上通常还设置有风道和散热片，以增强散热效果。
除了上述基本结构之外，三相异步电动机还常常配备一些附属设备，例如电缓启动器、刹车器、边线装置等，以满足不同的使用要求。
综上所述，三相异步电动机的基本结构包括定子、转子、端盖、轴承和外壳等部分。
这些部件相互配合，以实现电动机的转动。
不同的部件在保证电机正常运行的同时，也为电机提供保护和散热等功能。
