MI2088通用接地

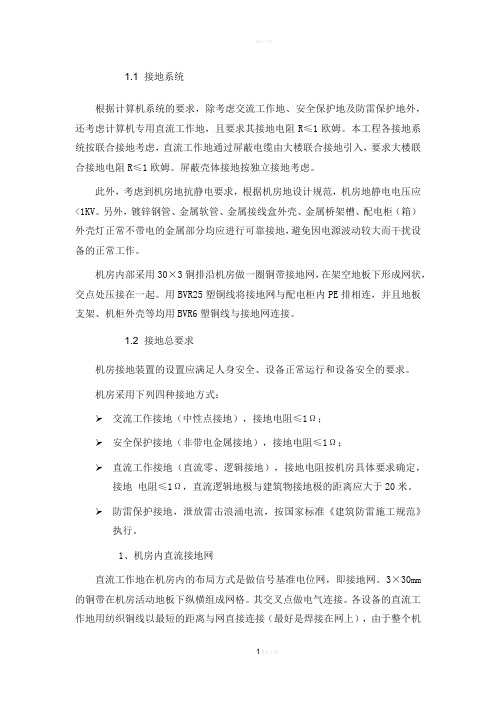

1.1 接地系统根据计算机系统的要求，除考虑交流工作地、安全保护地及防雷保护地外，还考虑计算机专用直流工作地，且要求其接地电阻R≤1欧姆。

本工程各接地系统按联合接地考虑，直流工作地通过屏蔽电缆由大楼联合接地引入，要求大楼联合接地电阻R≤1欧姆。

屏蔽壳体接地按独立接地考虑。

此外，考虑到机房地抗静电要求，根据机房地设计规范，机房地静电电压应<1KV。

另外，镀锌钢管、金属软管、金属接线盒外壳、金属桥架槽、配电柜（箱）外壳灯正常不带电的金属部分均应进行可靠接地，避免因电源波动较大而干扰设备的正常工作。

机房内部采用30×3铜排沿机房做一圈铜带接地网，在架空地板下形成网状，交点处压接在一起。

用BVR25塑铜线将接地网与配电柜内PE排相连，并且地板支架、机柜外壳等均用BVR6塑铜线与接地网连接。

1.2 接地总要求机房接地装置的设置应满足人身安全、设备正常运行和设备安全的要求。

机房采用下列四种接地方式：➢交流工作接地（中性点接地），接地电阻≤1Ω；➢安全保护接地（非带电金属接地），接地电阻≤1Ω；➢直流工作接地（直流零、逻辑接地），接地电阻按机房具体要求确定，接地电阻≤1Ω，直流逻辑地极与建筑物接地极的距离应大于20米。

➢防雷保护接地，泄放雷击浪涌电流，按国家标准《建筑防雷施工规范》执行。

1、机房内直流接地网直流工作地在机房内的布局方式是做信号基准电位网，即接地网。

3×30mm 的铜带在机房活动地板下纵横组成网格。

其交叉点做电气连接。

各设备的直流工作地用纺织铜线以最短的距离与网直接连接（最好是焊接在网上），由于整个机房地面有一个接地网，网上任何一点都是等效电位基准点，即在机房内地板下形成一个等效电位面。

这种接地的方式能给计算机系统中各种设备提供一个可靠的信号基准电位。

在这个直流地网系统中，从低的50H到高的百兆赫的频率范围，都能给设备直流地提供等一个相同的电位。

这种连接的布局方式造价高、工艺水平要求严、施工不太方便。

弱电系统接地要求和注意事项一、一般规定弱电系统的接地，按用途分有保护性接地和功能性接地。

保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。

不同的接地有不同的要求，应按设计决定的接地施工。

需要接地的弱电系统的接地装置应符合下列要求：1、当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，但应遵守下述规定：1)管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2，螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂。

连接后，其螺纹宜外露2~3扣。

2)管子间采用带有紧定螺钉的套管连接时，螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施。

3)管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳子。

4)弱电管子内有pe线时，每只接线盒都应和pe线相连。

2、当配管采用镀锌电管，设计又规定管子间需要跨接时，应遵守下述规定：1)明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接。

2)埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔焊跨接。

3)若管内穿有裸软pe铜线时，电管可不跨接。

此pe线必须与它所经过的每一只接线盒相连。

3、配管采用黑铁管时，若设计不要求跨接，则不必跨接。

若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径的6倍；黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连。

4、当强弱电都采用pvc管时，为避免干扰，弱电配管应尽量避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5m。

5、当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开。

二、电信设备的接地1、为防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证通信设备正常工作，电信设备的以下部分均应接地：(1)直流电源、电信设备的机架、机壳；人站通信电缆的金属护套和屏蔽层。

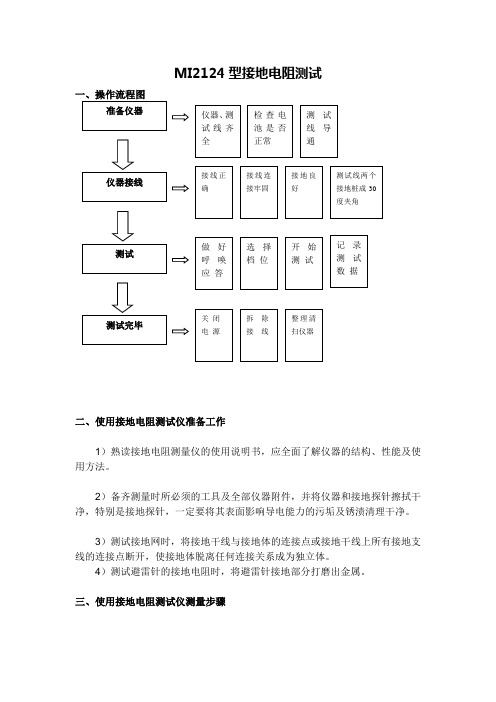

MI2124型接地电阻测试二、使用接地电阻测试仪准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。

2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。

3）测试接地网时，将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

4）测试避雷针的接地电阻时，将避雷针接地部分打磨出金属。

三、使用接地电阻测试仪测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。

接地网的接地电阻测试使用方法：1）拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

2）将两根接地棒分别插入地面 400mm 深，一根离接地体 40m 远，另一根离接地体 20m 远。

3、把接地电阻表接地体近旁平整的地方，然后进行接线。

（1）用黑线连接线连接表上接线桩 E（2）用绿线连接线连接表上接线桩ES（3）用蓝线连接线连接表上接线桩 H（4）将拆除的设备杆上的接地油漆打磨出导电部分，ES接上，E接下（5）将H接线桩上的线接于40m的接地桩上，将S接线桩上的线接于20m 接地桩上，两个接地桩成30度夹角确认接触良好后，将仪器打至Rearth档位，按下START开始测试，接地网的电阻不大于0.5Ω避雷针的接地电阻测试使用方法：将两根接地棒分别插入地面 400mm 深，一根离接地体 40m 远，另一根离接地体 20m 远。

3、把接地电阻表接地体近旁平整的地方，然后进行接线（1）用黑线连接线连接表上接线桩 E（2）用绿线连接线连接表上接线桩ES（3）用蓝线连接线连接表上接线桩 H（4）将拆除的设备杆上的接地油漆打磨出导电部分，ES接下，E接上5）将H接线桩上的线接于40m的接地桩上，将S接线桩上的线接于20m接地桩上，两个接地桩成30度夹角确认接触良好后，将仪器打至Rearth档位，按下START开始测试，接地网的电阻不大于10Ω测试完毕后，将仪器档位打至OFF档位，拆除试验接线及接地桩，并恢复拆除接地杆上拆除的接地端，取出试验仪器所需的干电池，试验完毕。

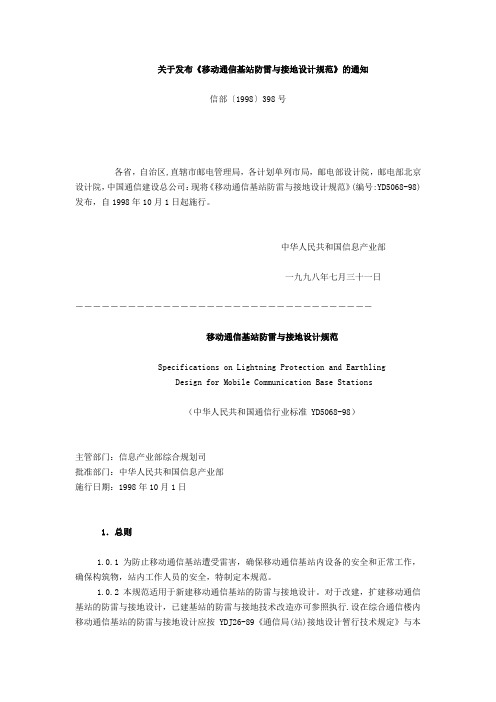

关于发布《移动通信基站防雷与接地设计规范》的通知信部〔1998〕398号各省，自治区,直辖市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将《移动通信基站防雷与接地设计规范》(编号:YD5068-98)发布，自1998年10月1日起施行。

中华人民共和国信息产业部一九九八年七月三十一日－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－移动通信基站防雷与接地设计规范Specifications on Lightning Protection and EarthlingDesign for Mobile Communication Base Stations（中华人民共和国通信行业标准 YD5068-98）主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：1998年10月1日1．总则1.0.1 为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物，站内工作人员的安全，特制定本规范。

1.0.2 本规范适用于新建移动通信基站的防雷与接地设计。

对于改建，扩建移动通信基站的防雷与接地设计，已建基站的防雷与接地技术改造亦可参照执行.设在综合通信楼内移动通信基站的防雷与接地设计应按 YDJ26-89《通信局(站)接地设计暂行技术规定》与本规范一并执行。

2．移动通信基站的接地设施2.0.1 环形接地装置围绕移动通信基站机房四周，按规定深度埋设于地下的封闭环形接地体(含垂直接地体)。

2.0.2 接地体埋入地下并直接与大地接触的导体。

2.0.3 接地汇集线引出机房，电力室等各种接地线的公共接地母线。

2.0.4 接地引入线接地汇集线与接地体之间的连接线。

2.0.5 接地线通信设备与接地汇集线之间的连线。

2.0.6 接地系统接地线，接地汇集线，接地引入线以及接地体的总称。

3．移动通信基站的防雷与接地3.1 供电系统的防雷与接地3.1.1 移动通信基站的交流供电系统应采用三相五线制供电方式。

PLC的正确接地方式 - plc接地的目的无非是为了安全和防止干扰，给plc接地的目的主要是抑制附加在电源及输入、输出端的干扰，所以说正确的接地系统是PLC 控制系统抗电磁干扰的重要措施之一。

接地方式有浮地方式和直接接地方式，对于PLC控制系统应采用直接接地方式，具体的接地方法采用如下:屏蔽线屏蔽层的接地:信号源接地时，屏蔽层应在信号侧接地；信号源不接地时，应在PLC侧接地;信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；多个测点信号的屏蔽双绞线与多芯对绞总屏电缆连接时，各屏蔽层应相互连接好，并经绝缘处理，选择适当的接地处单点接地。

d)输入输出部分的配线：PLC电源线、I/O电源线、输入信号线、输出信号线、交流线、直流线都应尽量分开布线。

开关量信号线与模拟量信号线也应分开布线，且后者应采用屏蔽线，并且将屏蔽层接地。

数字传输线也要用屏蔽线，并且要将屏蔽层接地。

由于双绞线中电流方向相反，大小相等，可将感应电流引起的噪声互相抵消，故信号线多采用双绞线或屏蔽线。

1、PLC的接地处理。

在PLC控制系统中．具有多种形式的。

地”。

主要有：（1）信信号地：是输入端信号元件——传感器的地。

为了抑制附加在电源及输人、输出端的干扰，应对PLC系统进行良好的接地。

一般情况下．接地方式与信号频率有关，当频率低于1 MHz时，可用一点接地；高于10 MHz时，采用多点接地；在1—10MHz间采用哪种接地视实际情况而定。

因此．PLC组成的控制系统常用一点接地．接地线截面积不能小于2 mm2。

接地电阻不能大于100Q．接地线最好是专用地线。

若达不到这种要求．也可采用公共接地方式．禁止采用与其他设备串联接地的方式。

（2）屏蔽地：一般为防止静电、磁场感应而设置的外壳或金属丝网．通过专门的铜导线将其与地壳连接。

（3）交流地和保护地：交流供电电源的N线，通常它是产生噪声的主要地方。

而保护地一般将机器设备外壳或设备内独立器件的外壳接地．用以保护人身安全和防护设备漏电。

《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求1.1 根据开关场和一次设备安装的实际情况,宜敷设与厂、站主接地网紧密连接的等电位接地网。

等电位接地网应满足以下要求：1.1.1 应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。

1.1.2 在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。

保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。

1.1.3 静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。

1.1.4 沿二次电缆的沟道敷设截面不少于100 mm2的裸铜排（缆），构建室外的等电位接地网等电位接地网。

1.1.5 分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的、紧密与厂、站主接地网相连接的铜排（缆）将保护就地站与集控室的等电位接地网可靠连接。

xlddc1.1.6 开关场的就地端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

1.1.7 保护及相关二次回路和高频收发信机的电缆屏蔽层应使用截面不小于4 mm2多股铜质软导线可靠连接到等电位接地网的铜排上。

1.1.8 在开关场的变压器、断路器、隔离刀闸、结合滤波器和电流、电压互感器等设备的二次电缆应经金属管从一次设备的接线盒（箱）引至就地端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。

二次设备接地
1计算机监控系统设备的信号接地不应与安全保护接地和交流接地混接。

②交流接地和安全接地可共用一个接地网。

③信号接地宜采用并联一点接地方式。

④在二次设备的屏柜上应有接地端子，并用截面不小于4mm2的多股铜线与接地网相连。

⑤有电源输入的屏柜必须有接地线接到交流电源所在的接地网上。

向二次设备供电的交流电源应有中性线(零线)回路，中性线应在电源处与接地网相连。

(6)装有电子装置的屏柜应设置专用的、与柜体绝缘的接地铜排母线，其截面不小于100mm，并列布置的屏柜柜体间接地铜排应直接连通。

(7)当屏柜上布置有多个子系统插件时，各插件的信号接点均应与插件箱的箱体绝缘，并分别引接至屏柜内专用的接地铜排母线。

(8)当采用没有隔离的串行通信口从一处引接至另一处时，两处须共用同一接地系统，若不能实现则需增加电气隔离措施。

(9)所有屏柜柜体、外设打印机等设备的金属外壳应可靠接地。

(10)各种用途接地线的截面选择。

PE线：28个配电接地的基本要求，最简单疏忽的往往是最紧要的电力作业人员都知道，配电柜必需要实行接地装置，良好的接地不仅是电气设备正常工作的需求，更是人身安全的有力保障，所以配电柜接线，地线走在最前面，安全第一！一，配电柜接地线注意事项：1，柜内元件的接地导线要专放,假如采纳并联方式将可能由于某一并点短路而产生不安全。

2，门与柜体之间的连接线采纳镀锌屏蔽带连接。

由于电带的柔性最好还事全裸的。

且此屏蔽带端头的处理要使用o型铜接头进行压接,不得将屏蔽带直接固定。

固定时要使用倒齿垫片以防止松动,和接触不良。

3，当柜内有电子元器件的接地或者屏蔽线的接地时。

此类弱电信号的接地铜牌排使用绝缘子与底板绝缘,但要预留一根与主接地排牢靠连接的接地线,假如在调试时觉得此种接地悬空不利于系统运行时,再将此排与接地线连接，以提高信号接地系统的快捷性。

二，配电柜接地线的基本要求：1.接地装置的接触面均须干净平贴,保证良好接触,并应有防止松动和生锈的措施。

2.电流互感器的次级线圈应单独牢靠接地。

3.带有金属外壳的元件必需接地。

4.具有铰链的金属面板上安装电器元件时,面板与金属箱体之间应设置安全跨接线。

5.在盖板、门、遮板和仿佛部件上面,假如没有安装电器设备,通常的金属螺钉连接和金属铰链连接被认为足以保证电路的连续性。

6.集控台构架上应设有不小于2mm×15mm的接地铜排,并应有明显的接地标志。

7.配电板每屏都应有牢靠接地装置,装有电器元件的面板与构架之间,以及构架与底座之间,应牢靠接地。

电压互感器和电流互感器的次极绕组应单独牢靠接地,接地处应设有耐久的接地标记；保护接地不应与工作接地共用接地线和接地螺钉。

8.电器设备平常不带电而在发生故障的情况下易于带电的暴露金属部分应予以接地,但由一个用电设备的专用安全隔离变压器供电,且电压不超过250V的设备可不设接地线。

9.盘、柜、台、箱的接地应坚固良好。

装有电器的可开启的门,应以裸铜软线与接地的金属构架牢靠地连接。
