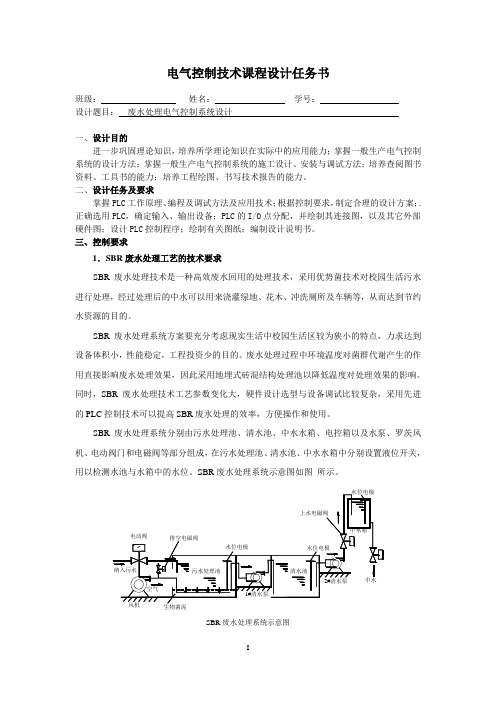

电气控制技术课程设计任务书班级:姓名:学号:设计题目:废水处理电气控制系统设计一、设计目的进一步巩固理论知识,培养所学理论知识在实际中的应用能力;掌握一般生产电气控制系统的设计方法;掌握一般生产电气控制系统的施工设计、安装与调试方法;培养查阅图书资料、工具书的能力;培养工程绘图、书写技术报告的能力。
二、设计任务及要求掌握PLC工作原理、编程及调试方法及应用技术;根据控制要求,制定合理的设计方案;.正确选用PLC,确定输入、输出设备;PLC的I/O点分配,并绘制其连接图,以及其它外部硬件图;设计PLC控制程序;绘制有关图纸;编制设计说明书。
三、控制要求1.SBR废水处理工艺的技术要求SBR废水处理技术是一种高效废水回用的处理技术,采用优势菌技术对校园生活污水进行处理,经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等,从而达到节约水资源的目的。
SBR废水处理系统方案要充分考虑现实生活中校园生活区较为狭小的特点,力求达到设备体积小,性能稳定,工程投资少的目的。
废水处理过程中环境温度对菌群代谢产生的作用直接影响废水处理效果,因此采用地埋式砖混结构处理池以降低温度对处理效果的影响。
同时,SBR废水处理技术工艺参数变化大,硬件设计选型与设备调试比较复杂,采用先进的PLC控制技术可以提高SBR废水处理的效率,方便操作和使用。
SBR废水处理系统分别由污水处理池、清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成,在污水处理池、清水池、中水水箱中分别设置液位开关,用以检测水池与水箱中的水位。
SBR废水处理系统示意图如图所示。
SBR废水处理系统示意图污水处理的第一阶段:当污水池中的水位处于低水位或无水状态时,电动阀会自动开起纳入污水。
当污水池纳入的污水至正常高水位时,电动阀自动关闭,污水池中污水呈微氧和厌氧状态。
污水处理的第二阶段:采用能降解大分子污染物的曝气法,可使污水脱色、除臭、平衡菌群的pH值并对污染物进行高效除污,即好氧处理过程。
基于PLC的智能化污水处理系统设计与实现智能化污水处理系统是利用先进的PLC技术对污水进行处理和监控的系统。
它通过传感器和自动控制器实现对污水的实时监测、处理和管理,能够提高污水处理的效率和质量。
本文将介绍基于PLC的智能化污水处理系统的设计与实现。
一、引言污水处理是保护环境和维护人类健康的重要环节。
传统的污水处理过程通常需要大量的人力和时间,并且操作效率低下。
而基于PLC的智能化污水处理系统可以实现自动化控制和远程监控,提高处理效率,减少人力投入,并能够根据实际需要对处理过程进行优化和调节。
二、系统设计1. 传感器选择和布置:智能化污水处理系统需要收集各种污水参数的实时数据,如流量、浊度、pH值、温度等。
根据实际需要选择和布置适当的传感器,确保可以准确、稳定地采集到污水参数的数据。
2. 控制器选择和配置:选用适合的PLC控制器,配置相应的输入输出模块和网络通信模块。
根据需求编写PLC程序,实现对传感器数据的采集和处理,以及对各个处理设备的控制和调节。
3. 处理设备设计:根据污水的特性和处理要求,设计合适的处理设备,如曝气池、沉淀池、过滤装置等。
确保设备的性能稳定、工作效率高,并能适应不同污水的处理需求。
4. 数据管理与远程监控:将采集到的传感器数据通过网络传输到服务器端,实现对数据的存储和管理。
设计相应的用户界面,以便操作人员可以实时了解系统状态和处理效果。
同时,还可以实现远程监控和远程操作,提高处理的灵活性和便捷性。
三、系统实现1. 数据采集与处理:根据设计需求,利用合适的传感器采集各项污水参数数据,并通过PLC控制器进行实时处理。
根据处理算法和逻辑,进行数据分析和判断,确定相应的控制策略。
2. 设备控制与调节:根据PLC程序的逻辑和要求,控制处理设备的启停、排放等操作。
同时,根据传感器数据的变化和处理效果,进行设备的调节和优化,以达到最佳的处理效果。
3. 数据管理与分析:将采集到的数据传输到服务器端进行存储和管理。
基于PLC控制的生活污水处理控制系统设计一、引言生活污水处理是解决城市污染问题、保卫水资源的重要环节之一,具有宽广的应用前景。
传统的生活污水处理系统通常依靠运营人员进行手动操作,存在人为疏忽、操作不稳定等问题。
基于可编程逻辑控制器(PLC)技术的生活污水处理控制系统能够实现自动化、智能化管理,提高处理效率、降低运营成本。
本文基于PLC控制技术,设计了一套生活污水处理控制系统,并对其进行了详尽介绍。
二、生活污水处理控制系统的功能与需求分析生活污水处理控制系统主要的功能包括污水收集、预处理、初级处理、中级处理和后期处理等工艺过程控制,以及设备、仪表状态监测、故障报警等功能。
依据功能需求,该控制系统需要具备以下特点:1. 自动化控制:实现系统的自动运行和调整,缩减人为干预。
2. 实时监测与数据处理:对污水处理过程中的参数进行连续监测与记录,实现实时反馈。
3. 故障报警与保卫:准时检测设备、仪表的故障,并进行报警和自动保卫。
4. 通信与遥程监控:能够实现与上位机的通信,实现遥程监控和管理。
三、PLC选择与硬件设计基于功能需求和实际应用状况,我们选择了一款适用于工业自动化控制的PLC设备。
PLC集成了处理器、输入/输出(I/O)模块、通信模块等组件,能够实现信号采集、处理和控制输出等功能。
通过接口与其他设备和仪表进行毗连。
硬件设计方面,我们依据生活污水处理控制系统的特点,选用了合适的传感器、执行机构等设备。
例如,接受液位传感器、PH传感器、溶解氧传感器等进行参数监测;接受电动阀门、泵等执行机构进行控制操作。
四、软件设计与编程在PLC软件设计方面,我们接受了一种常用的编程语言,并按照功能需求进行程序设计。
主要包括信号采集与处理、控制逻辑实现、故障检测与报警、通信与数据传输等模块。
详尽而言,信号采集与处理模块负责采集并处理传感器信号,对得到的数据进行校验、滤波和转换等操作。
控制逻辑实现模块依据处理流程和设备状态,制定相应的控制策略,实现自动控制。
基于PLC的智能污水处理控制系统设计基于PLC的智能污水处理控制系统设计摘要:在当今环境保护与可持续发展的背景下,污水处理成为一个极其重要的环节。
本文介绍了一种基于可编程逻辑控制器(PLC)的智能污水处理控制系统设计。
该系统采用了先进的传感器技术和PLC控制算法,实现了对污水处理过程的自动化控制与监测。
一、引言污水处理是保护环境和人类健康的重要环节。
传统的污水处理方法通常依赖于人工操作,存在效率低下和易造成二次污染等问题。
因此,设计一种基于PLC的智能污水处理控制系统具有重要意义。
二、系统架构本系统基于PLC设计,并采用了先进的传感器技术。
系统由污水采集模块、PLC控制模块、传感器模块和数据处理模块组成。
(1)污水采集模块:负责将污水引入处理系统。
该模块通过泵的控制实现对污水的引流,采用流量传感器监测污水流量。
(2)PLC控制模块:采用可编程逻辑控制器作为中央控制单元,控制整个系统的运行和操作。
PLC通过接收来自传感器的信号并根据预设的控制算法进行处理,从而实现对污水处理过程的自动化控制。
(3)传感器模块:该模块通过污水样品的实时监测,实现对污水的各项参数的检测和测量。
常用的传感器包括PH传感器、溶解氧传感器和颗粒物传感器等。
传感器将检测结果传输给PLC,作为控制算法的输入。
(4)数据处理模块:将传感器模块传输过来的数据进行处理和分析,并根据处理结果调整PLC的控制策略。
同时,该模块也负责对污水处理过程中的数据进行记录和存储,以供后续分析和评估。
三、控制策略智能污水处理控制系统的控制策略需要根据实际应用场景进行设计。
一般而言,系统应具备以下几个方面的控制功能。
(1)进水控制:通过调节进水泵的流量,实现对进水流量的控制,并保持进水的稳定性。
(2)调节控制:根据传感器模块的监测结果,实时调节处理过程中的各项参数,如pH值、溶解氧含量等。
(3)废物处理控制:对处理过程中产生的污泥、浮渣等废物进行处理和清除,保持处理系统的高效运行。
基于PLC控制的生活污水处理控制系统设计1. 引言随着城市化进程的推进,生活污水处理成为了城市管理的重要议题之一。
生活污水的处理对于保护水体环境、确保公共卫生和可持续发展至关重要。
传统的生活污水处理方法存在一些问题,如处理过程复杂、能耗高、运行效率低等。
因此,设计一种基于PLC控制的生活污水处理控制系统,能够提高处理效率、降低运行成本,对于现代化城市的建设具有重要意义。
2. 系统架构基于PLC控制的生活污水处理控制系统主要由传感器、PLC控制器、执行器和人机界面组成。
传感器负责实时捕捉和采集生活污水的参数信息,如流量、浓度、温度等。
PLC控制器对传感器采集到的数据进行处理和分析,并生成相应的控制信号。
执行器根据PLC控制器发出的信号,对污水处理设备进行控制。
人机界面为操作员提供操作控制界面和参数设置界面。
3. 控制策略生活污水处理控制系统采用了一种多级控制策略。
首先,在初级处理环节,系统通过监测生活污水的流量、浓度和pH值等参数,调整加药量和反应时间,以保证生活污水中的有机污染物被有效去除。
其次,在中级处理环节,系统根据氨氮和总磷等指标的测量结果,控制曝气风机和搅拌器的运行,以实现氨氮和总磷的去除。
最后,在高级处理环节,系统根据水质要求,通过控制各种处理设备的运行,实现深度处理和卫生安全要求的达标排放。
4. 系统功能生活污水处理控制系统具备多种功能。
首先,系统能够实时监测和控制生活污水处理过程中的各种参数,确保处理过程的稳定性和连续性。
其次,系统能够根据污水污染程度自动调整处理设备的运行状态,提高处理效率,降低运行成本。
此外,系统还具备故障诊断和报警功能,能够快速定位问题,并及时采取相应的措施进行修复。
5. 设计考虑在设计过程中,需要考虑以下几个方面。
首先,合理选择传感器和执行器,保证其稳定性和准确性。
其次,合理设置控制策略,根据生活污水不同处理阶段的特点进行调整,以提高处理效率和降低运行成本。
plc污水处理课程设计一、教学目标本课程的教学目标是让学生掌握PLC(可编程逻辑控制器)在污水处理系统中的应用。
通过本课程的学习,学生将了解PLC的基本原理、编程方法和控制系统的设计,具备污水处理系统的基本操作和维护能力。
1.了解PLC的基本工作原理和结构。
2.掌握PLC编程软件的使用和编程方法。
3.熟悉污水处理系统中PLC控制系统的组成和功能。
4.掌握PLC控制系统的设计和调试方法。
5.能够使用PLC编程软件进行程序编写和调试。
6.能够根据污水处理系统的需求,设计PLC控制程序。
7.具备污水处理系统的基本操作和维护能力。
情感态度价值观目标:1.培养学生对先进自动化技术的兴趣和好奇心。
2.培养学生具备创新精神和团队合作意识。
3.培养学生关注环境保护,提高社会责任感和使命感。
二、教学内容本课程的教学内容主要包括PLC的基本原理、编程方法、污水处理系统中的PLC控制技术以及实际操作。
1.PLC基本原理:介绍PLC的工作原理、内部结构和功能。
2.PLC编程方法:讲解PLC编程软件的使用、编程语言和编程技巧。
3.污水处理系统中的PLC控制技术:介绍PLC在污水处理系统中的应用,包括控制策略、程序设计和调试方法。
4.实际操作:讲解污水处理系统中PLC设备的操作方法,并进行实际操作演练。
三、教学方法本课程采用多种教学方法,包括讲授法、案例分析法、实验法等,以激发学生的学习兴趣和主动性。
1.讲授法:通过讲解PLC的基本原理、编程方法和污水处理系统中的应用,使学生掌握相关知识。
2.案例分析法:分析实际污水处理项目中的PLC控制技术,让学生更好地理解理论知识。
3.实验法:安排实际操作演练,使学生能够将理论知识应用到实际操作中,提高实际操作能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材:选用具有权威性和实用性的教材,为学生提供系统的理论知识。
2.参考书:提供相关领域的参考书籍,丰富学生的知识体系。
基于PLC的污水处理系统设计一、引言污水处理是一项重要的环境保护工作,对于保护水资源、维护生态平衡具有重要意义。
为了提高污水处理的效率和自动化程度,本文将介绍基于可编程逻辑控制器(PLC)的污水处理系统设计。
二、系统概述本系统采用PLC作为控制核心,通过传感器、执行器和人机界面等组成的硬件设备,实现对污水处理过程的自动化控制和监测。
主要包括进水处理、沉淀池处理、过滤处理、消毒处理和排放处理等环节。
三、系统设计1. 进水处理进水处理环节主要包括污水的初步过滤和调节,以保证后续处理的稳定性。
PLC通过控制进水泵的启停和调节,根据进水管道中的压力和流量传感器的反馈信号,实现对进水量的自动控制。
2. 沉淀池处理沉淀池处理环节通过PLC控制污水的沉淀和搅拌过程。
PLC根据沉淀池中的液位传感器反馈的信号,控制搅拌器的启停和搅拌时间,以确保沉淀效果达到要求。
3. 过滤处理过滤处理环节通过PLC控制滤料的清洗和更换过程。
PLC根据滤料的压差传感器反馈的信号,判断滤料是否需要清洗或更换,然后控制清洗装置的启停和清洗时间,以保证过滤效果。
4. 消毒处理消毒处理环节通过PLC控制消毒剂的投加和反应时间。
PLC根据水质传感器反馈的信号,判断消毒剂的投加量和反应时间,然后控制消毒剂泵的启停和投加时间,以确保消毒效果达到要求。
5. 排放处理排放处理环节通过PLC控制污水的排放和监测。
PLC根据排放管道中的压力和流量传感器的反馈信号,实现对排放量的自动控制。
同时,PLC还可以通过人机界面显示当前的排放情况,并记录相关数据。
四、系统优势1. 自动化程度高:基于PLC的污水处理系统可以实现对整个处理过程的自动控制和监测,减少人工操作,提高处理效率和精度。
2. 稳定可靠:PLC作为控制核心,具有良好的稳定性和可靠性,能够确保系统长时间稳定运行。
3. 灵活可扩展:基于PLC的污水处理系统具有良好的灵活性和可扩展性,可以根据实际需求对系统进行调整和扩展。
PLC污水处理系统设计PLC污水处理系统是一种基于集成化自动控制技术、人机交互界面、数据处理、通讯技术、电子技术等领域的高科技产品。
随着人们对环境保护意识的不断增强,PLC污水处理系统在市场上得到了广泛的应用。
本文将详细介绍PLC污水处理系统的设计。
一、技术方案PLC污水处理系统的设计采用了以下技术方案:1.采用PLC控制器,实现控制系统的自动化。
2.采用人机交互界面,通过触摸屏等人机交互界面,方便对控制系统进行操作。
3.采用工业以太网通讯技术,实现控制系统与远程监控中心的高速通讯。
4.采用数据采集分析软件,对处理过程的数据进行收集和分析,对系统进行优化和改进。
二、系统流程PLC污水处理系统设计的流程如下:1.污水预处理首先对进水污水进行过滤、除油、除渣等预处理工作,保证后续处理的效果。
2.厌氧处理将预处理的污水送入厌氧生化池进行处理,通过厌氧菌的代谢作用,将污水中的有机物质分解为沼气和有机酸。
3.好氧处理经过厌氧生化池处理后的污水进入好氧生化池中,好氧菌分解有机物,消耗氧气,同时产生一定量的污泥。
4.污泥处理收集好氧处理过程产生的污泥,通过加碱、减少污泥体积及干燥、焚烧等方式进行二次污泥处理。
5.再生水处理及管道输送好氧反应后的水经净化处理达到国家标准后,可以用于农业、工业和城市供水等。
此环节有多种处理方式,如滤净、反渗透等,满足不同要求的水质处理。
三、实现步骤1.采购设备根据需要,购买相应的PLC控制器、触摸屏、传感器、执行器、服务器和各类配件等设备。
2.安装对采购来的设备进行安装,并进行电气布线,保障设备的安全可靠。
3.程序编写进行PLC程序和界面程序的编写,建立控制系统的控制策略。
4.调试进行设备的调试,并进行工艺参数调整,使设备的操作达到最佳效果。
5.运行监测运行实验,对PLC污水处理系统进行监测,实时记录系统的性能指标。
四、安全保障PLC污水处理系统设计过程中,必须考虑到设备运行时出现的异常情况,加入安全控制措施,确保系统的安全运行。
基于PLC的污水处理自动控制系统设计基于PLC的污水处理自动控制系统设计一、引言污水处理是目前社会发展中的重要环保工程,通过对污水进行处理,可以实现对水资源的合理利用,减少水污染对环境造成的影响。
随着科技的不断发展,传统的手动控制方式正在逐渐被自动控制系统取代。
本文旨在介绍基于可编程逻辑控制器(PLC)的污水处理自动控制系统设计。
二、系统结构设计基于PLC的污水处理自动控制系统主要由三个部分组成:传感器、PLC控制器和执行器。
传感器用于检测污水处理过程中的各种参数,如水位、温度、PH值等。
这些传感器将实时监测到的数据传输给PLC控制器,通过将这些数据进行处理和分析,PLC控制器可以根据预设的控制策略,进行自动控制和调节。
PLC控制器是整个系统的核心部分,负责接收传感器传出的数据并进行处理,根据各个参数的设定值以及逻辑控制程序,自动控制系统的运行。
PLC控制器还可实现对数据的存储和报警功能,当水质超过设定阈值时,系统会自动发出警报并进行相应的处理。
执行器主要是指控制阀门和泵等设备,根据PLC控制器的指令进行开关控制,实现对水处理过程中各个操作步骤的自动控制。
三、系统功能设计基于PLC的污水处理自动控制系统设计具备以下几个主要功能: 1. 自动调节处理工艺:根据传感器获取到的数据,PLC控制器能够自动调整和控制处理工艺的参数,如调节进水和出水阀门的开关,控制污水流量等,以实现污水处理工艺的最佳状态。
2. 实时监测与报警:传感器能够实时监测到各项数据,如水质、水位、温度等,当检测到数据超出设定的阈值范围时,PLC控制器会自动发出报警信号,指示系统进行相应的处理。
3. 数据存储与分析:PLC控制器可以将传感器获取到的数据进行存储,并利用数据分析软件进行数据分析,从而判断处理工艺的效果和系统运行的稳定性。
4. 远程控制和监控:通过网络连接,可以实现对污水处理自动控制系统的远程控制和监控。
操作人员可以通过远程终端设备实时查看和控制系统运行状态,及时处理异常情况。
《基于PLC控制的生活污水处理控制系统设计》篇一一、引言随着城市化进程的加快,生活污水处理问题日益突出。
为了有效解决这一问题,本文提出了一种基于PLC(可编程逻辑控制器)控制的生活污水处理控制系统设计。
该系统设计旨在通过先进的PLC技术,实现对生活污水的自动化、智能化处理,提高污水处理效率,降低运营成本,同时保护环境。
二、系统设计概述本系统设计主要包括以下几个部分:污水收集系统、预处理系统、主处理系统、后处理系统和监控系统。
其中,PLC控制器作为核心部件,负责整个系统的控制与协调。
三、硬件设计1. PLC控制器:选用高性能的PLC控制器,具备高可靠性、高速度、高精度等特点。
PLC控制器通过采集各种传感器数据,实现对污水的自动化控制。
2. 污水收集系统:包括污水收集管道、格栅除污机等设备,负责将生活污水收集并输送到预处理系统。
3. 预处理系统:包括格栅、沉砂池、调节池等设备,用于去除污水中的大颗粒杂质和调节水质。
4. 主处理系统:采用生物处理技术,包括活性污泥法、生物膜法等,对污水进行深度处理。
5. 后处理系统:包括消毒、污泥处理等设备,确保出水达到排放标准。
6. 监控系统:包括数据采集模块、通信模块、上位机监控软件等,实现对整个系统的实时监控和远程控制。
四、软件设计1. 数据采集与处理:通过传感器实时采集污水的水质、流量等数据,经过PLC控制器处理后,输出控制指令。
2. 控制策略:根据污水的水质、流量等数据,制定合适的控制策略,如启停设备、调节参数等,确保污水处理过程的稳定性和效率。
3. 通信协议:PLC控制器与上位机监控软件采用标准的通信协议进行数据传输,实现远程监控和控制。
4. 人机界面:上位机监控软件采用友好的人机界面,方便操作人员查看实时数据、历史数据、报警信息等,实现对整个系统的可视化监控。
五、系统功能1. 自动控制:通过PLC控制器实现污水的自动化处理,降低人工操作成本。
2. 智能化控制:根据水质、流量等数据,自动调整设备运行参数,提高处理效率。
成绩评定表课程设计任务书目录0.前言...................................... 4 1. 课程设计的任务和要求..................... 61.1、课程设计的任务........................ 61.2、课程设计的基本要求.....................82. 总体设计.................................102.1 PLC选型...............................102.2端子分配...........................112.3端子接线图................................12.2.4控制面板................................13.3. PLC程序设计.............................143.1 设计思想..............................143.2 顺序功能图............................153.3 PLC梯形图...........................164. 程序调试说明...............................225. 结束语.......................................246. 参考文献.....................................25前言PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。
用户编制的控制程序表达了生产过程的工艺要求,并事先存入PLC 的用户程序存储器中。
运行时按存储程序的内容逐条执行,以完成工艺流程要求的操作。
PLC的CPU内有指示程序步存储地址的程序计数器,在程序运行过程中,每执行一步该计数器自动加1,程序从起始步(步序号为零)起依次执行到最终步(通常为END指令),然后再返回起始步循环运算。
PLC每完成一次循环操作所需的时间称为一个扫描周期。
不同型号的PLC,循环扫描周期在1微秒到几十微秒之间。
PLC用梯形图编程,在解算逻辑方面,表现出快速的优点,在微秒量级,解算1K逻辑程序不到1毫秒。
它把所有的输入都当成开关量来处理,16位(也有32位的)为一个模拟量。
大型PLC使用另外一个CPU来完成模拟量的运算。
把计算结果送给PLC的控制器。
在用户程序执行阶段,PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。
在扫描每一条梯形图时,又总是先扫描梯形图左边的由各触点构成的控制线路,并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算,然后根据逻辑运算的结果,刷新该逻辑线圈在系统RAM存储区中对应位的状态;或者刷新该输出线圈在I/O映象区中对应位的状态;或者确定是否要执行该梯形图所规定的特殊功能指令。
即在用户程序执行过程中,只有输入点在I/O映象区内的状态和数据不会发生变化,而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化,而且排在上面的梯形图,其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用;相反,排在下面的梯形图,其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。
1.课程设计的任务和要求1.1课程设计的任务对PLC有深刻地了解,能灵活地运用,掌握其主要的使用方法,设计一套完整的污水处理系统的设计方案,系统有三套子系统。
每个子系统组成如图1.1所示。
(1).滤水时,打开进水阀和出水阀,污水流经磁滤器中通电的电磁铁,则污水中的氧化铁杂质会附在磁铁上,从水箱流出净化水,实现滤水;(2).一段时间后,断开电磁铁,关闭进水阀和出水阀,打开排污阀和空气压缩阀,压缩空气将水箱的水打入磁滤器内,冲洗磁铁,污水由排污管流入污水池,进行二次处理,实现反洗。
(3).三套子系统同时工作。
完成控制循环,整理出梯形图,顺序功能图,IO端子接线图。
外部接线图,按停止按钮,完成当前循环后再停。
要求同时控制三套子系统的运行,要求可以实现手动和自动控制。
污水净化示意图1.11.2课程设计的基本要求系统由三台磁滤器等组成,分为三套子系统。
每个系统工作均相同。
污水净化系统的控制过程:(1)初始放空:在系统通电初始时,所有的闸门均断开,磁滤器也断开。
(2)净化过程按下启动按钮,净化系统按以下规律循环工作。
①通磁滤器电源2s,使磁滤器的磁性达到额定值。
②2s后接通出水阀和进水阀,进行滤水工作40min.③40min后断开进水阀和出水阀。
④5s后,断开磁滤器电源。
⑤2s后,进行反洗工艺,接通排污阀,空压阀,将氧化铁冲洗倒排污池。
⑥1min断开空压阀,排污阀和响铃,反洗结束。
⑦5s后在进行滤洗工作,如此循环。
⑧按下停止按钮,执行完本次循环结束。
滤水工艺流程图1.22总体设计2.1 PLC选型一、输入输出(I/O)点数的估算I/O点数估算时应考虑适当的余量,通常根据统计的输入输出点数,再增加10%~20%的可扩展余量后,作为输入输出点数估算数据。
实际订货时,还需根据制造厂商PLC的产品特点对输入输出点数进行圆整。
二、存储器容量的估算存储器容量是可编程序控制器本身能提供的硬件存储单元大小,程序容量是存储器中用户应用项目使用的存储单元的大小,因此程序容量小于存储器容量。
设计阶段,由于用户应用程序还未编制,因此,程序容量在设计阶段是未知的,需在程序调试之后才知道。
为了设计选型时能对程序容量有一定估算,通常采用存储器容量的估算来替代。
存储器内存容量的估算没有固定的公式,许多文献资料中给出了不同公式,大体上都是按数字量I/O点数的10~15倍,加上模拟I/O 点数的100倍,以此数为内存的总字数(16位为一个字),另外再按此数的25%考虑余量。
综合,选择PLC型号为216,并扩展16个I/O街口2.2 端子分配图端子分配图图2.1选用I0.0和I0.1 开关作自动,手动。
选用I0.2和I0.3开关作启动和停止按钮。
选用I1.0~I1.5作手动程序中的磁滤器,出水阀,进水阀,排污阀,空压阀,响铃的开关。
选用I2.0作三套系统的公共空气压缩阀的开关。
2.3 PLC端子接线图2.2各个开关并联,其中I0.0和I0.1开关控制整个自动程序的进行,用I0.2来控制启动,用I0.3控制停止,按下停止按钮I0.3后系统在完成当前循环后停止,其中I1.0~I1.5控制手动程序。
三套系统各个输出口并联来实现同步工作2.3控制面板控制面板图2.3自动程序通过启动和停止按钮控制手动程序通过I1.0~I1.5和I2.0来实现三套系统相同步骤的同步工作3. PLC程序设计3.1设计思想本次课程设计要求可以实现手动,自动。
为了能完成这些动作,必须设计主程序和子程序,其中子程序含有手动,自动控制。
启动时必须先读主程序,然后调用子程序,加以实现。
手动控制时:在控制面板上有一些按钮,I1.0控制三个系统的磁滤器,I1.1控制三套系统的出水,I1.2控制三套系统的进水,I1.3控制三套系统的排污,I1.4控制三套系统的空压阀,I1.5控制三套系统的响铃,I1.6控制三套系统的空气压缩机开关。
自动时:用I0.2来控制启动,用I0.3控制停止,按下停止按钮I0.3后系统在完成当前循环后停止。
自动和手动旋转开关可以切换来同时控制三套子系统的运行3.2 自动程序的顺序功能图顺序功能图图3.1图3.1处理单周期,连续工作方式的顺序功能图。
M0.0和M0.1到M0.6用典型的启保停电路控制3.3 PLC梯形图公用程序自动程序手动程序4.程序调试说明首先在V4.0 STEP 7 MicroWIN SP6 里将事先设计好的程序写入,然后再将程序导出,然后再在S7-200的仿真软件里进行调试仿真。
在CPU配置中选择CPU216型号,并且扩展两个I/O口。
当选择自动开关I0.0时,按下启动按钮I0.2可以观察到三个磁器电源同时接通,2s之后三套系统的出水和进水阀接通,滤水进行40min后进水阀和出水阀断开。
5s之后磁滤器复位,又过2s后排污阀,空压阀,响铃,以及空气压缩机打开进行反洗1min。
然后断开,5s之后进入下一循环。
中途按下停止按钮时,三套系统完成当前循环后停到初始步。
将旋转开关拨到手动时,依次按下控制按钮可以同时控制三套系统的同一步奏。
5.结束语通过这次课程设计,我学会了PLC的基本编程方法,对PLC的工作原理和使用方法有了更加深刻的理解,在对理论的运用中提高了我们的工程素质。
明白了理论和实践的差距,在没有做课设之前,我们掌握的都是思想上的,对一些细节和具体操作不是很重视,当我们把自己的理论成果用于具体的实践中,出现的各种问题无法预估,结果和预期效果不是太符合,再通过自己和同学的探讨以及查阅有关资料,问题一点一点被解决,经过调试和改正,最后才达到预期的效果。
在设计的过程中我们还得到了老师的帮助与意见,最后诚挚的感谢我们的指导老师,您的悉心的教导使我们得以一窥喷泉控制系统领域的深奥,不时的讨论并指点我正确的方向,使我在课程设计这段时间中获益匪浅。
6.参考文献[1] 陈白宁, 段智敏, 刘文波.《机电传动控制基础》[M].沈阳;东北大学出版社,2002.[2] 蔡行健, 黄文羽, 李娟. 《深入浅出西门子S7-200 PLC》[S] 2001.[3] 廖常初. PLC编程及应用. [M] 北京:机械工业出版社,2002.。
