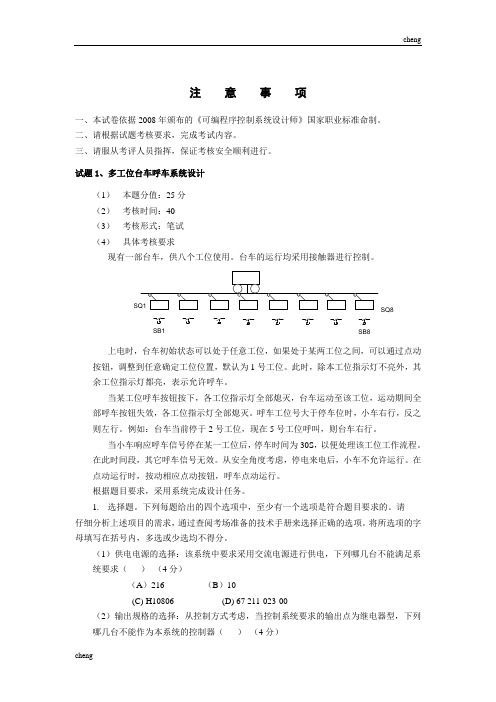

可编程序控制系统设计师中级操作技能考核试卷(第二套)

注意事项一、本试卷依据2008年颁布的《可编程序控制系统设计师》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、多工位台车呼车系统设计（1）本题分值：25分（2）考核时间：40（3）考核形式：笔试（4）具体考核要求现有一部台车，供八个工位使用。

台车的运行均采用接触器进行控制。

SQ8SB1SB8上电时，台车初始状态可以处于任意工位，如果处于某两工位之间，可以通过点动按钮，调整到任意确定工位位置，默认为1号工位。

此时，除本工位指示灯不亮外，其余工位指示灯都亮，表示允许呼车。

当某工位呼车按钮按下，各工位指示灯全部熄灭，台车运动至该工位，运动期间全部呼车按钮失效，各工位指示灯全部熄灭。

呼车工位号大于停车位时，小车右行，反之则左行。

例如：台车当前停于2号工位，现在5号工位呼叫，则台车右行。

当小车响应呼车信号停在某一工位后，停车时间为30S，以便处理该工位工作流程。

在此时间段，其它呼车信号无效。

从安全角度考虑，停电来电后，小车不允许运行。

在点动运行时，按动相应点动按钮，呼车点动运行。

根据题目要求，采用系统完成设计任务。

1.选择题。

下列每题给出的四个选项中，至少有一个选项是符合题目要求的。

请仔细分析上述项目的需求，通过查阅考场准备的技术手册来选择正确的选项。

将所选项的字母填写在括号内，多选或少选均不得分。

（1）供电电源的选择：该系统中要求采用交流电源进行供电，下列哪几台不能满足系统要求（）（4分）（A）216 （B）10(C)H10806 (D) 67 211-023-00（2）输出规格的选择：从控制方式考虑，当控制系统要求的输出点为继电器型，下列哪几台不能作为本系统的控制器（）（4分）（A）67 211-023-00 （B）120（C）216001 （D）10（3）输入/输出点数的选择：从容量角度考虑时，下列哪几台不能作为系统的控制器（）（4分）（A）67 211-023-00 （B）232（C）40 (D) H23232（4）扩展单元的选择：当的控制模块已有可用输入点12个时，从输入点考虑需要增加下列哪几种模块才能完成功能（）（4分）（A）67 222-122-00 （B）28（C）H20016 （D）162. 根据系统要求，画出控制系统框图，信号按功能分类，驱动元件按驱动控制元件分类（9分）。

软件设计师模拟题第二套●假设高速缓存Cache工作速度为主存的5倍，且Cache被访问命中的概率为90%，则采用Cache后，能使整个存储系统获得加速比Sp为 (1) 。

(1) A.3.57B.5C.4.21D.5.17●某工作站采用时钟频率f为15MHz，处理速率为10MIP/S的处理机来执行一个已知混合程序。

假定每次存储器存取为1周期延迟，此计算机的有效CPI 是 (2) ，假定将处理机的时钟频率f提高到30MHz，但存储器子系统速率不变。

这样，每次存储器存取需要两个时钟周期，如果30%指令每条只需要一次存储存取，而另外5%每条需要两次存储存取，还假定已知混合程序的指令数不变，并与原工作站兼容，则改进后的处理机性能 (3) 。

(2) A.3B.1.6C.0.725D.1.5(3) A.不变B.提高C.降低D.无法确定●计算机中常用的一种检错码是CRC，即 (4) 码。

在进行编码过程中要使用 (5) 运算。

假设使用的生成多项式是G(x)=x4+x3+x+1。

原始报文为11001010101，则编码后的报文为 (6) 。

CRC码 (7) 的说法是正确的。

在无线电通信中采用7中取3定比码，它规定码字长为7位，并且其中总有且仅有3个"1"，则编码效率为 (8) 。

(4) A.水平垂直奇偶校检B.循环求和C.循环冗余D.正比率(5) A.模二除法B.定点二进制除法C.二-十进制除法D.循环移位法(6) A.1100101010111B.110010*********C.11001010101011100D.110010*********(7) A.可纠正一位差错B.可检测所有偶数位错C.可检测所有小于校验位长度的突发错D.可检测所有等于、小于校验位长度的突发错(8) A.3/7B.4/7C.log23/log27D.(llog235)/7●编制一个好的程序首先要确保它的正确性和可靠性，除此以外，通常更注重源程序的 (9) 。

2024年软考-中级软考-多媒体应用设计师考试历年真题常考点试题带答案（图片大小可任意调节）第1卷一.单选题(共20题)1.数字音频采样和量化过程所用的主要硬件是：A.数字编码器B.数字解码器C.模拟到数字的转换器(A/D转换器)D.数字到模拟的转换器(D/A转换器)2.下列采集的波形声音质量最好的是：A.单声道、8位量化、22.05khz采样频率B.双声道、8位量化、44.1khz采样频率C.单声道、16位量化、22.05khz采样频率D.双声道、16位量化、44.1khz采样频率3.乐音的音高是由()决定的。

A.声音响度B.谐音结构C.节拍特征D.基音频率4.请根据多媒体的特性判断以下()属于多媒体的范畴。

(1)交互式视频游戏(2)有声图书(3)彩色画报(4)彩色电视A.仅(1)B.(1)(2)C.(1)(2)(3)D.全部A.仅(1)B.(1)(2)C.(1)(2)(3)D.全部6.王某是某公司的软件设计师，每当软件开发完成后均按公司规定编写软件文档，并提交公司存档。

那么该软件文档的著作权()享有。

A.应由公司B.应由公司和王某共同C.应由王某D.除署名权以外，著作权的其他权利由王某modore公司在1985年率先在世界上推出了第一个多媒体计算机系统amiga，其主要功能是：(1)用硬件显示移动数据，允许高速的动画制作;(2)显示同步协处理器;(3)控制25个通道的dma，使cpu 以最小的开销处理盘、声音和视频信息;(4)从28hz震荡器产生系统时钟;(5)为视频ram(vram)和扩展ram卡提供所有的控制信号;(6)为vram和扩展ram卡提供地址。

A.(1)(2)(3)B.(2)(3)(5)C.(4)(5)(6)D.全部8.某项目包含的活动如下表所示，完成整个项目的最短时间为()。

A.16B.17C.18D.199.属于应用安全的是()。

A.机房安全B.入侵检测C.漏洞补丁管理D.数据库安全10.多媒体技术未来发展的方向是：(1)高分辨率，提高显示质量;(2)高速度化，缩短处理时间;(3)简单化，便于操作;(4)智能化，提高信息识别能力。

P L C中级考试五套及答案《可编程控制器程序设计师》（中级）考试试卷 1 （一）单选题：每道题只有一个正确答案【20分】1 、工业控制中，PLC直流控制电压一般为 ( ) 【 1 分】A. AC110VB. DC24VC. DC36VD. AC220V2 、下列指令助记符中属于有记忆通电延时型定时器为（）【 1 分】A. TONB. TOFC. TONRD. CTD3 、 PLC程序中，哪种输入按钮不能用触摸屏的软件按钮来替代.( ) 【 1 分】A. 急停按钮B. 数值输入按钮C. 数值显示按钮D. 手动按钮4 、 S7-200型PLC中断优先级从大的方面看，最高级为( )级。

【 1 分】A. 通信B. I/OC. 定时D. O5 、 PLC在实际应用中，外接保护类输入点和停止类输入点时应接成( ) 【 1 分】A. 常开B. 常闭C. 高电平D. 低电平6 、总体检测时检查运行指示灯是否亮。

如果不亮，则检查（）【 1 分】A. 电源电路B. 有何异常情况发生C. 电源指示灯是否正常D. 输入输出是否7 、在PLC运行时，在第一个扫描周期为ON的特殊存储器位是（）【 1 分】A. SM1.0B. SM0.1C. SM0.0D. SM1.18 、世界上第一台PLC生产于（）【 1 分】A. 1968年德国B. 1967年日本C. 1969年美国D. 1970年法国9 、职业道德是指从事一定职业劳动的人们，在长期的职业活动中形成的（）。

【 1 分】A. 行为规范B. 操作程序C. 思维习惯D. 劳动技能10 、职业纪律是企业的行为规范，具体的特点是（）。

【 1 分】A. 明确的规定性B. 高度的强制性C. 普遍的适应性D. 完全的自愿性11 、 PLC系统的安装方式分为（）、远程I/O式以及多台PLC联网的分布式。

【 1 分】A. 集散式B. 分散式C. 集中式D. 分层式12 、开关量输入模块的电压应与现场有源输入设备一致，如是无源输入信号，应根据（）选择电压。

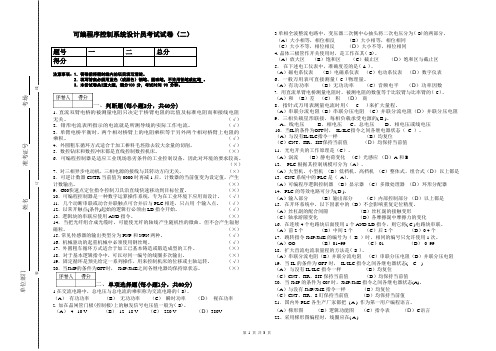

可编程序控制系统设计员考试试卷（二）注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。

3．本份试卷共2道大题，满分100 分，考试时间 90 分钟。

一、判断题(每小题2分，共40分)1．直流双臂电桥的被测量电阻只决定于桥臂电阻的比值及标准电阻而和接线电阻无关。

（√）2．钳形电流表所指示的电流就是所测导线的实际工作电流。

（√）3．单臂电桥平衡时，两个相对桥臂上的电阻乘积等于另外两个相对桥臂上电阻的乘积。

（√）4．外圆粗车循环方式适合于加工棒料毛坯除去较大余量的切削。

（√）5．数控钻床和数控冲床都是直线控制数控机床。

（×）6．可编程控制器是适应工业现场恶劣条件的工业控制设备，因此对环境的要求较高。

（×） 7．对三相异步电动机，三相电源的接线与其转动方向无关。

（×） 8．可逆计数器CNTR 当前值为0000时再减1后，计数器的当前值变为设定值，产生计数输出。

（×） 9．G00快速点定位指令控制刀具沿直线快速移动到目标位置。

（×） 10．可编程控制器是一种数字运算操作系统，专为在工业环境下应用而设计。

（√） 11．几个动断串联或动合并联触点可合并后与PLC 相连，只占用-个输入点。

（√） 12．以常开触点(条件)起始的逻辑行必须由LD 指令开始。

（√） 13．逻辑块的串联应使用AND 指令。

（×） 14．当把光纤组合成光缆时，可能使光纤的轴线产生随机性的微曲。

但不会产生辐射磁粒。

（×） 15．常见传感器的输出类型分为PNP 和NPN 两种。

（√） 16．机械驱动的起重机械中必须使用钢丝绳。

（√） 17．外圆粗车循环方式适合于加工已基本铸造或锻造成型的工件。

（×）18．对于基本逻辑指令中，可以对同一编号的线圈多次输出。

（×） 19．固定循环是预先给定一系列操作，用来控制机床的位移或主轴运转。

可编程序控制系统设计师中级试题一、概述可编程序控制系统（Programmable Logic Controller，PLC）是一种基于微型计算机技术、具有工业环境适应能力的专用数字运算和逻辑控制电子器件。

PLC常用于工业自动化系统中，用于控制设备和机器的运行，并实现生产过程的自动化。

本文将针对可编程序控制系统设计师中级试题进行探讨，为大家提供一些参考和解答。

二、试题解答1. 什么是PLC？PLC是一种基于微型计算机技术的专用数字运算和逻辑控制电子器件，用于控制设备和机器的运行。

它具有工业环境适应能力，广泛应用于工业自动化系统中。

2. PLC的工作原理是什么？PLC的工作原理涉及三个主要部分：输入模块、中央处理器和输出模块。

输入模块接收外部信号传输到中央处理器，经过逻辑处理后，再通过输出模块控制执行器进行相应动作。

3. PLC和传统继电器控制相比有何特点？相对于传统继电器控制，PLC具有以下特点：1）程序化控制：PLC可以通过编写程序来实现逻辑和功能的灵活控制。

2）可编程性：PLC可以根据需要进行程序修改和升级，提高了系统的可维护性和可扩展性。

3）可靠性高：PLC具有较高的抗干扰能力和稳定性，能在工业环境下长时间稳定运行。

4）功能强大：PLC具备多种输入和输出模块，支持多种通信协议，并可与其他设备进行联网。

5）体积小巧：相对于传统继电器控制设备，PLC体积小巧，占用空间更少。

4. PLC编程语言包括哪些？PLC编程语言主要有以下几种：1）梯形图（Ladder Diagram，LD）：梯形图是一种图形化的编程语言，类似于继电器线路图，易于理解和修改。

2）指令列表（Instruction List，IL）：指令列表是一种基于汇编语言的低级编程语言，比较复杂，但执行效率高。

3）功能块图（Function Block Diagram，FBD）：功能块图采用函数块的形式进行编程，类似于流程图，能够实现较复杂的逻辑控制。

2017年宝安区可编程序控制系统设计师职业技能竞赛理论复习题（好好复习，预祝您赛出理想成绩！）一、单项选择题1.下列哪种功能可更改开关量的颜色（）A.趋势图显示B.指示灯显示C.时钟显示D.统计图显示2.触摸屏的尺寸是10.4寸，指的是( )。

A.长度B.宽度C.对角线D.厚度3.为了启动GOT而进行重要的初期设定的功能是（）设定A.动作环境B.初始化C.参数设置D.模式切换4.触摸屏一般由触摸检测装置和触摸屏控制器组成，触摸检测装置安装在显示器的( )，用于检测用户的触摸位置。

A.中间B.前面C.后面D.左边5.用塑料制作的触摸笔操作而没有反应的触摸屏是( )。

A.电阻式触摸屏B.电容式触摸屏C.红外线触摸屏D.表面声波触摸屏6.电阻式触摸屏利用（）进行控制。

A.电流感应B.导电C.压力感应D.红外线7.红外触摸屏靠多对红外发射和（）来工作。

A.传感器B.LEDC.二极管D.接收对管8.触摸屏是由触摸屏检测元件和触摸屏（）组成。

A.传感器B.控制器C.键盘D.开关9.触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成（）。

A.脉冲B.触点坐标C.阵列D.开关信号10.电容式触摸屏是一块四层（）A.复合玻璃屏B.复合薄膜C.电涂层D.金属薄膜11.红外线触摸屏的分辨率取决于（）和扫描频率A.红外线对管数B.薄膜材料C.对比度D.传感器12.触摸屏实现数值显示时，要对应PLC内部的( )。

A.输入点B.输出点YC.中间继电器MD.数据存贮器D13.发送端与接收端之间的（）问题是触摸屏与PLC之间进行数据通信的重要问题。

A.异步B.同步C.上载D.下载14.信号传输过程中，产生干扰的原因是( ) A.信号是缓变的 B.信号是快变的 C.干扰的耦合通道 D.信号是交流的15.工业中控制电压一般是多少伏A.24VB.36VC.110VD.220V16.当PLC外部接点坏时，换到另外一个好的点上后，最好使用软件中的哪个菜单进行操作（）A. 寻找B. 指令寻找C.元件寻找D. 替换17.PLC电池电压降低至下限应怎么处理（）A.没关系B.及时更换电池C.拆下电池不管D.都不对18.一台4对磁极的电机，它的旋转磁场转速为（）转/分。

可编程序控制系统设计师职业技能竞赛技术文件一、技术描述（一）项目概要可编程序控制系统设计师是指从事可编程序控制器（PLC）选型、编程，并对应用系统进行设计、集成和运行管理的人员。

比赛中对选手的技能要求主要包括：系统设计、硬件配置、程序设计、系统调试、运行管理等。

（二）基本知识及能力要求二、试题及评判标准（一）试题（样题）1.初赛。

7月25日前公布800道题库，选手可自行下载学习。

网址：_初赛赛题共IOo道，竞赛当天由命题专家从题库中随机抽取70道赛题和现场编制30道赛题组成。

2.决赛。

由执委会组织专家参照竞赛标准命题，赛题分A卷和B卷，分两天进行。

由选手代表在三方监督下现场抽取赛卷，抽到A卷则第一天考核A卷，第二天考核B卷。

（二）比赛时间及试题具体内容1.比赛时间安排2.试题具体内容初赛采用计算机上机考核方式进行，赛题类型分为单选题、多选题、判断题三种题型。

满分为100分，60分为合格。

竞赛内容如下：决赛以现场实际操作的方式，选手按赛场提供的任务书，完成三个项目的实际操作。

时间共450分钟，每个项目150分钟。

每个项目满分为100分，60分为合格。

项目一占实际操作竞赛总分的30%,项目二占实际操作竞赛总分的40%,项目三占实际操作竞赛总分的30%,竞赛项目内容如下:项目一：自动生产线控制技术（30%）PLC.触摸屏、传感器、自动生产线控制系统设计与调试。

考核范围：PLC,触摸屏、传感器的应用，自动生产线控制技术，安全文明生产。

项目二：过程控制技术（40QPLC、变频器、触摸屏、传感器、PLC与变频器通讯、PID.过程控制综合应用的控制系统设计与调试。

考核范围：PID调节技术，PlD多回路控制，设备通讯技术，特殊功能模块、变频器和传感器的应用，过程控制技术，安全文明生产。

项目三：运动控制技术（30%）PLC,变频器、触摸屏、运动控制综合应用的控制系统设计与调试。

考核范围：PLC、变频器、触摸屏、传感器、伺服的应用，运动控制技术，安全文明生产。

2017年宝安区可编程序控制系统设计师职业技能竞赛理论复习题（虧筋复习，濒铤您赛出狸鼐啟债"一、单项选择题1.下列哪种功能可更改开关量的颜色（）A.趋势图显示B.指示灯显示C.时钟显示D.统计图显示2.触摸屏的尺寸是10. 4寸，指的是（）。

A.长度B.宽度C.对角线D.厚度3.为了启动GOT而进行重要的初期设定的功能是（）设定A.动作环境B.初始化C.参数设置D.模式切换4.触摸屏一般由触摸检测装置和触摸屏控制器组成，触摸检测装置安装在显示器的（）,用于检测用户的触摸位置。

A.中间B.前面C.后面D.左边5.用塑料制作的触摸笔操作而没有反应的触摸屏是（）。

A.电阻式触摸屏B.电容式触摸屏C.红外线触摸屏D.表面声波触摸屏6.电阻式触摸屏利用（）进行控制。

A.电流感应B.导电C.压力感应D.红外线7.红外触摸屏靠多对红外发射和（）来工作。

A.传感器B. LEDC.二极管D.接收对管& 触摸屏是由触摸屏检测元件和触摸屏（）组成。

A.传感器B.控制器C.键盘D.开关9.触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成（）。

A.脉冲B.触点坐标C.阵列D.开关信号10.电容式触摸屏是一块四层（）A.复合玻璃屏B.复合薄膜C.电涂层D.金属薄膜11.红外线触摸屏的分辨率取决于（）和扫描频率A.红外线对管数B.薄膜材料C.对比度D.传感器12.触摸屏实现数值显示时，要对应PLC内部的（）。

A.输入点B.输出点YC.中间继电器MD.数据存贮器D13.发送端与接收端之间的（）问题是触摸屏与PLC之间进行数据通信的重要问题。

A.异步B.同步C.上载D.下载14.信号传输过程中，产生干扰的原因是（）A.信号是缓变的B.信号是快变的C.干扰的耦合通道D.信号是交流的15.工业中控制电压一般是多少伏A. 24VB. 36VC. 110VD. 220V16.当PLC外部接点坏时，换到另外一个好的点上后，最好使用软件中的哪个菜单进行操作（）A.寻找B.指令寻找C.元件寻找D.替换17.PLC电池电压降低至下限应怎么处理（）A.没关系B.及时更换电池C.拆下电池不管D.都不对18.—台4对磁极的电机，它的旋转磁场转速为（）转/分。

可编程性控制系统设计师高级培训班复习题一、选择题(每小题0。

5分，共分。

在每小题备选答案中选出一个正确答案，并将正确答案的代码填在题中括号内.选对得分，不选、选错均不得分。

）1、可编程控制器是一种工业控制计算机,其工作方式是（ D )方式。

A、输入运算B、输出控制C、给定量运算D、串行循环扫描2、下列PLC中属于西门子系列PLC的有（ D ）A、FX0NB、EC20C、CPM1D、S7-2243、SET指令对于( A ）是不能使用的A、输入寄存器B、输出寄存器C、辅助寄存器D、状态寄存器4、S7—200系列可编程控制器的状态软元件是( A ）A、S0.2B、M2.0C、T100D、C205、SCR指令对（D ）元件有效.A、I1。

3B、Q0。

6C、T 10D、S3.06、对于输出接口电路,（ B ）型响应时间最长。

A、晶体管B、继电器C、SSRD、可控硅7、PLC输入阶段扫描到的输入信号存放到（ C ）A、ROMB、RAMC、输入映像寄存区D、输出映像寄存区8、PLC输出阶段扫描到的输入出信号存放到( D ）A、ROMB、RAMC、输入映像寄存区D、输出映像寄存区9、西门子PLC令元件自保持ON的指令是( C )。

A、RSTB、OUTC、SETD、RET10、与白金测温电阻温度传感器相匹配，输入可用（A ）扩展模块。

A、EM231—RTDB、EM231C、FX2N—4AD—PTD、FX2N—232BD11、S7-200系列PLC中JMP表示（ B )指令。

A、下降沿有效B、跳转C、输入有效D、输出有效12、S7—200当使用I0.0 、I0。

1同时作高速计数器时,能在频率( E ）kHZ时工作.A、1 0B、60C、2 0D、50E、3013、S7-200PLC中，HSC0是归类于( D ）。

A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器14、S7-200系列PLC中,实数除法指令是（ D ).A、DIV_BB、DIVC、DIV_DD、DIV_R15、对于输出，（ B )输出既能用交流负载也能用直流负载。
