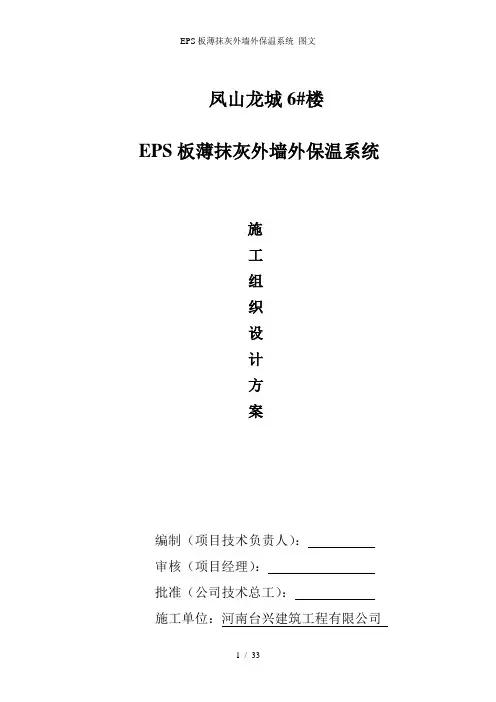

凤山龙城6#楼EPS板薄抹灰外墙外保温系统施工组织设计方案编制（项目技术负责人）：审核（项目经理）：批准（公司技术总工）：施工单位：河南台兴建筑工程有限公司目录一、外墙外保温施工方案及工艺（一）施工依据（二）施工做法1、总则2、材料准备3、施工工艺二、施工组织设计（一）组织机构（二）主要人员职责1、工程总指挥2、技术负责人3、项目经理（三）项目部主要人员1、现场材料管理人员2、现场安全负责人3、现场质量检查员4、特殊工作人员（四）工程准备（五）与业主在外墙保温配合的说明（六）技术措施（七）技术准备（八）外墙保温劳动计划三、确保工程质量的技术组织措施（一）质量管理体系（二）施工准备结算质量控制（三）施工阶段的质量控制（四）竣工验收阶段质量控制（五）雨雪天气施工措施（六）确保工期的技术组织措施（七）施工进度计划的编制四、安全文明施工技术措施（一）安全施工的技术措施1、建立安全责任制2、安全技术措施（二）确保文明施工的技术组织措施1、文明施工管理及环境保护措施2、治安综合管理一、外墙外保温施工方案及工艺（一）施工依据国家有关过程施工规范和规定：《外墙外保温建筑构造（一）》（05YJA-3）《外墙外保温工程技术规程》（JGJ144-2004）《河南省居住建筑节能设计标准》（DNJ41/062-2005）《建筑外墙保温技术导则》（RISN-TG001-2005）《建筑工程施工质量验收统一标准》《建设工程安全生产管理条例》《建筑施工手册》（二）施工做法1、总则本规程是以EPS阻燃型聚苯板为保温材料，耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙保温体系的施工标准和验收标准。

该外墙外保温体系基本构造见表1：表1 外墙外保温基本构造表3外墙外保温用粘接砂浆技术性能指标表4 外墙外保温罩面用砂浆性能指标耐碱玻璃纤维涂塑网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JC/T572-94）中对耐碱性的要求。

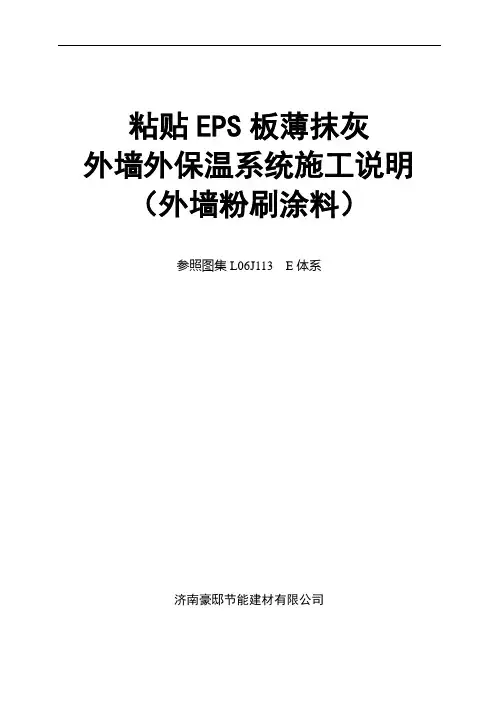

粘贴EPS板薄抹灰外墙外保温系统施工说明（外墙粉刷涂料）参照图集L06J113E体系济南豪邸节能建材有限公司粘贴EPS板薄抹灰外墙外保温系统施工说明济南豪邸节能建材有限公司本工艺适用于外饰面为涂料的高层框架体系、钢筋混凝土剪力墙体系以及多层砖混结构体系的外墙外保温，外保温采用EPS板，用专用EPS板聚合物胶粘贴在外墙上，并用胀栓固定，复合耐碱玻纤网加强外表聚合物砂浆3-5mm后，再用柔性腻子抹平涂刷外墙弹性涂料作为饰面层。

粘贴EPS板薄抹灰外墙外保温系统基本构造：由粘结剂、EPS板、薄抹面层和饰面层构成（图1）。

EPS板用粘结剂固定在基层上。

需要时可使用辅助锚栓，但粘结剂应承受系统全部荷载。

图1 粘贴EPS板系统1—基层2—粘结剂3—EPS板4—保护层5—玻纤网6—薄抹面层7—饰面层8—辅助锚栓粘贴EPS板薄抹灰外墙外保温系统的施工除遵守本说明外，还应遵守国家及地方现行有关标准的规定。

1、施工准备1.1 技术准备1.1.1 熟悉各方面提供的有关工程图纸资料，根据有关施工规程作好内业。

1.1.2 了解各种材料性能，掌握施工要领，提出特别部位结点施工方案。

1.2 材料准备1.2.1EPS板主要性能指标：1.2.4耐碱型玻璃纤维网格布技术指标1.2.5其他材料：所有其他材料均需符合当地建筑和防火规程。

1.3工具：手提电动搅拌器(转速>300r/min)气泵、开槽机、经纬仪、锯子、不锈钢抹子、2m靠尺、墨斗、线坠、刷子、打磨器等。

2、施工条件2.1 基层墙体应符合《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《砌体工程施工质量验收规范》（GB 50203-2002）及相应基层墙体质量验收规范的要求。

2.2 基层墙体应清理干净，无油渍、浮灰等；施工孔洞、脚手架眼以及阳台板、墙板残缺处应用水泥砂浆修补整齐；风化部分以及大于10mm的凸起物应剔除干净。

基层墙体的抗剪强度必须不低于0.08Mpa。

外墙外保温工程施工工艺工法1 前言1.1 工艺工法概况高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的新技术之一。

该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。

采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。

1.2 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措4—钢丝网架 5—饰面层 6—φ6钢筋2 工艺工法特点2.1 EPS板材料自重轻，吸水率低，耐候性能好。

2.2 EPS板安装与主体结构施工同步进行，EPS板可锯、施工安装方便。

一次成型后与墙体结合良好，有较高的安全性。

同时可利用主体施工的外架和安全防护措施，有利于安全施工。

2.3保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。

2.4与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效，施工安全可控。

3 适用范围适用于建筑外墙外保温采用大模内置施工的工程项目。

4主要技术标准《建筑工程施工质量验收统一标准》（GB50300）《建筑装饰装修工程质量验收规范》（GB50210）5 施工方法待钢筋绑扎完毕隐蔽验收合格后开始施工，将定尺EPS板块，从墙外边线开始排版就位，从外侧插入L型钢筋，钢筋长度必须伸至墙厚一半，并用扎丝绑在墙体钢筋上，在接缝和转角处加铺镀锌钢丝网片，与原钢丝网片搭接不小于10cm，隐蔽检查验收，模板安装验收后浇筑混凝土。

6 工艺流程及操作要点6.1 工艺流程剪力墙钢筋安装固定→EPS板安装就位→穿插L形锚筋、接缝处角网、平网安装→隐蔽检查验收→模板安装→浇筑墙体混凝土→拆模、检查及清理EPS板表面→EPS板外墙装饰施工6.2 操作要点6.2.1施工准备1 根据需要设置库房及加工棚等。

外墙EPS板保温系统施工工艺(含构造详图)外墙EPS板保温系统施工工艺一、工程施工技术规程及控制要点1、聚苯板外保温施工技术规程（1）聚苯板外墙外保温系统构造见下图：附图1-1：混凝土基层墙体聚苯板保温基本构造：（2）聚苯板外墙外保温系统的材料组成见下表：二、聚苯板外保温系统施工方案（一）、操作流程见下图：（二）、E P S板保温系统控制要点1．对施工环境的要求●施工环境、基层及使用的材料的温度不低于+5Cº。

不应在强风环境中或夏季高温阳光直射时墙面上施工,以避免外墙外保温体系在施工过程中结皮而影响施工质量。

●对尚未硬化的材料,应避免雨水的冲刷,必要时应对施工中的墙面加以保护。

●在外墙外保温体系中应使用公司提供或指定的配套材料,以确保材料的相容性及整个体系的质量。

2．建筑物和外墙体的要求●墙体的湿度不应高于其与环境的平衡湿度。

●墙体表面不得有污迹灰尘污或油脂类物质。

●墙体应达到设计要求的强度，特别是墙体表面应具有足够的附着力（≥0.3N/m m²）。

●内墙抹灰砂浆、干粉砂浆地坪应在外保温体系施工前完成，并达到干燥硬化的要求。

●门窗框、水平设置的构件（如窗套预制窗套、穿墙管等），必须在外保温体系施工之前安装完毕，外墙面设置的护拦、固定管道、空调等外挂件所用的支架也应预先安装完毕。

●对所有水平方向的构件（如挑檐、窗台板、女儿墙压顶、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做相应的滴水槽（线）和防锈处理。

3、保温施工前条件●屋面防水施工完毕保护层施工完毕，所有出墙管安装完毕（空调出墙管、燃气不锈钢管、新风管等），所有预埋铁件完成（落水管管卡），小露台防水施工完毕，顶层与首层窗框安装完毕。

4、节点防水●根据节点图对窗口四周、空调板迎水面阴角、飘窗板迎水面阴角、顶层飘窗板、落水管及穿墙管等需防水处理位置进行防水处理。

●对于落水管及穿墙管等特殊易渗部位，管道周围保温板需满粘，周圈150m m范围内满刷防水胶浆行防水处理（见下图）。

粘贴EPS板薄抹灰外墙外保温系统施工说明（外墙粉刷涂料）参照图集L06J113E体系济南豪邸节能建材有限公司粘贴EPS板薄抹灰外墙外保温系统施工说明济南豪邸节能建材有限公司本工艺适用于外饰面为涂料的高层框架体系、钢筋混凝土剪力墙体系以及多层砖混结构体系的外墙外保温，外保温采用EPS板，用专用EPS板聚合物胶粘贴在外墙上，并用胀栓固定，复合耐碱玻纤网加强外表聚合物砂浆3-5mm后，再用柔性腻子抹平涂刷外墙弹性涂料作为饰面层。

粘贴EPS板薄抹灰外墙外保温系统基本构造：由粘结剂、EPS板、薄抹面层和饰面层构成（图1）。

EPS板用粘结剂固定在基层上。

需要时可使用辅助锚栓，但粘结剂应承受系统全部荷载。

图1 粘贴EPS板系统1—基层2—粘结剂3—EPS板4—保护层5—玻纤网6—薄抹面层7—饰面层8—辅助锚栓粘贴EPS板薄抹灰外墙外保温系统的施工除遵守本说明外，还应遵守国家及地方现行有关标准的规定。

1、施工准备1.1 技术准备1.1.1 熟悉各方面提供的有关工程图纸资料，根据有关施工规程作好内业。

1.1.2 了解各种材料性能，掌握施工要领，提出特别部位结点施工方案。

1.2 材料准备1.2.1EPS板主要性能指标：1.2.4耐碱型玻璃纤维网格布技术指标1.2.5其他材料：所有其他材料均需符合当地建筑和防火规程。

1.3工具：手提电动搅拌器(转速>300r/min)气泵、开槽机、经纬仪、锯子、不锈钢抹子、2m靠尺、墨斗、线坠、刷子、打磨器等。

2、施工条件2.1 基层墙体应符合《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《砌体工程施工质量验收规范》（GB 50203-2002）及相应基层墙体质量验收规范的要求。

2.2 基层墙体应清理干净，无油渍、浮灰等；施工孔洞、脚手架眼以及阳台板、墙板残缺处应用水泥砂浆修补整齐；风化部分以及大于10mm的凸起物应剔除干净。

基层墙体的抗剪强度必须不低于0.08Mpa。

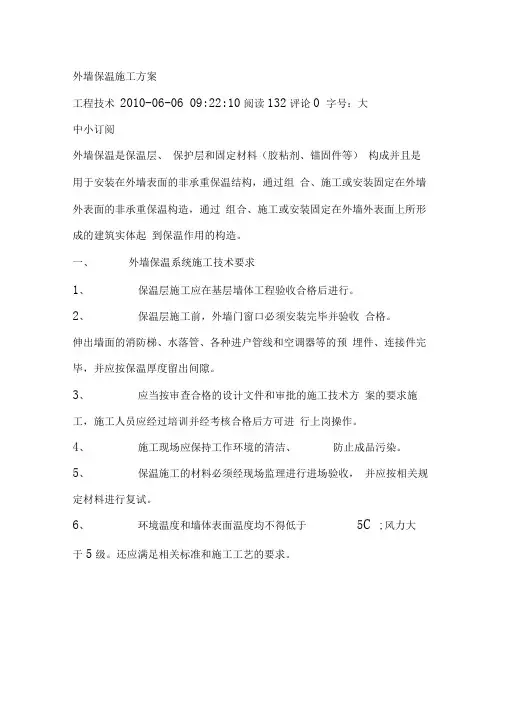

外墙保温施工方案工程技术2010-06-06 09:22:10阅读132评论0 字号：大中小订阅外墙保温是保温层、保护层和固定材料（胶粘剂、锚固件等）构成并且是用于安装在外墙表面的非承重保温结构，通过组合、施工或安装固定在外墙外表面的非承重保温构造，通过组合、施工或安装固定在外墙外表面上所形成的建筑实体起到保温作用的构造。

一、外墙保温系统施工技术要求1、保温层施工应在基层墙体工程验收合格后进行。

2、保温层施工前，外墙门窗口必须安装完毕并验收合格。

伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件完毕，并应按保温厚度留出间隙。

3、应当按审查合格的设计文件和审批的施工技术方案的要求施工，施工人员应经过培训并经考核合格后方可进行上岗操作。

4、施工现场应保持工作环境的清洁、防止成品污染。

5、保温施工的材料必须经现场监理进行进场验收，并应按相关规定材料进行复试。

6、环境温度和墙体表面温度均不得低于5C ;风力大于5级。

还应满足相关标准和施工工艺的要求。

7、夏季高温时，不宜在阳光直射下施工，雨天不得施工，雨季施工应有防雨措施。

8、除设计要求外，墙体不应予留和设置脚手眼。

9、保温施工各道工序应根据图纸、规程做出样板，经业主或现场监理工程师认可后，方可进行施工。

二、EPS 板安装施工的技术要求1、EPS板薄抹灰外墙保温系统有EPS板保温层、薄抹面层和饰面涂层构成，EPS 板用胶粘固定在基层上，薄抹面层中满铺玻纤网格布。

2、建筑物高度在20m 以上时，在受风压作用较大的部位宜使用锚栓固定。

3、EPS板单块宽不宜大于1200mm，高度不宜大于600mm。

4、EPS 板薄抹灰外墙保温系统考虑温度等变形原因，应设置抗裂隔缝。

5、EPS板薄抹灰外墙保温系统的基层表面应清洁，无油污、脱模剂等防碍粘结的附着物。

凸起、空鼓和疏松部位应剔除并找平。

找平层应与墙体粘结牢固。

不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。

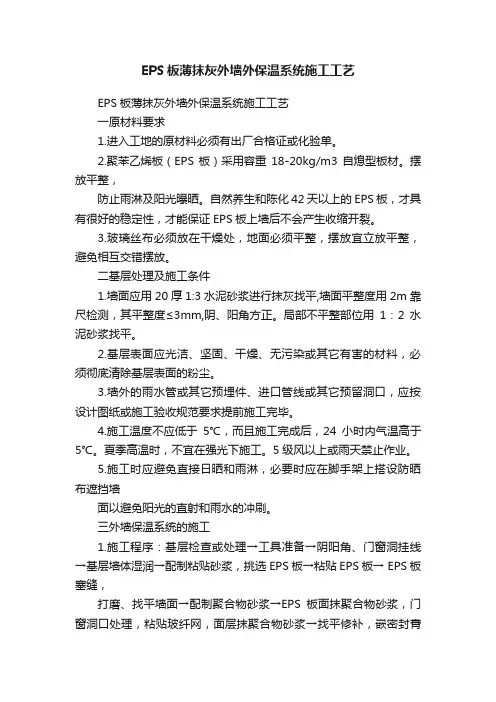

EPS板薄抹灰外墙外保温系统施工工艺EPS板薄抹灰外墙外保温系统施工工艺一原材料要求1.进入工地的原材料必须有出厂合格证或化验单。

2.聚苯乙烯板（EPS板）采用容重18-20kg/m3自熄型板材。

摆放平整，防止雨淋及阳光曝晒。

自然养生和陈化42天以上的EPS板，才具有很好的稳定性，才能保证EPS板上墙后不会产生收缩开裂。

3.玻璃丝布必须放在干燥处，地面必须平整，摆放宜立放平整，避免相互交错摆放。

二基层处理及施工条件1.墙面应用20厚1:3水泥砂浆进行抹灰找平,墙面平整度用2m靠尺检测，其平整度≤3mm,阴、阳角方正。

局部不平整部位用1：2水泥砂浆找平。

2.基层表面应光洁、坚固、干燥、无污染或其它有害的材料，必须彻底清除基层表面的粉尘。

3.墙外的雨水管或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工完毕。

4.施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。

夏季高温时，不宜在强光下施工。

5级风以上或雨天禁止作业。

5.施工时应避免直接日晒和雨淋，必要时应在脚手架上搭设防晒布遮挡墙面以避免阳光的直射和雨水的冲刷。

三外墙保温系统的施工1.施工程序：基层检查或处理→工具准备→阴阳角、门窗洞挂线→基层墙体湿润→配制粘贴砂浆，挑选EPS板→粘贴EPS板→ EPS板塞缝，打磨、找平墙面→配制聚合物砂浆→EPS板面抹聚合物砂浆，门窗洞口处理，粘贴玻纤网，面层抹聚合物砂浆→找平修补，嵌密封膏→外饰面2.工具明细:锯条或刀锯、打磨EPS板的粗砂纸挫子或专用工具、小压子或铁勺、铝合金靠尺、铁卷尺、线绳、线坠、墨斗等。

3. 配制粘结砂浆（1）配制聚合物粘结砂浆必须有专人负责，以确保搅拌质量。

搅拌必须均匀，避免出现离析，呈粥状。

水为混凝土用水。

（2）拌制采用先加水后加粉的机械搅拌方法，严格按照粘结剂的需水要求进行搅拌，达到搅拌均匀，无粉块等，拌好的粘结剂必须静置5分钟左右再进行搅拌后方可使用。

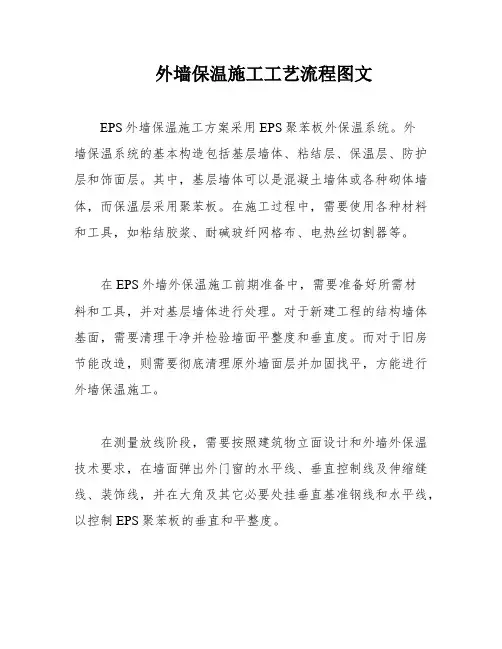

外墙保温施工工艺流程图文EPS外墙保温施工方案采用EPS聚苯板外保温系统。

外墙保温系统的基本构造包括基层墙体、粘结层、保温层、防护层和饰面层。

其中，基层墙体可以是混凝土墙体或各种砌体墙体，而保温层采用聚苯板。

在施工过程中，需要使用各种材料和工具，如粘结胶浆、耐碱玻纤网格布、电热丝切割器等。

在EPS外墙外保温施工前期准备中，需要准备好所需材料和工具，并对基层墙体进行处理。

对于新建工程的结构墙体基面，需要清理干净并检验墙面平整度和垂直度。

而对于旧房节能改造，则需要彻底清理原外墙面层并加固找平，方能进行外墙保温施工。

在测量放线阶段，需要按照建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线，并在大角及其它必要处挂垂直基准钢线和水平线，以控制EPS聚苯板的垂直和平整度。

在粘贴聚苯板阶段，需要进行EPS聚苯板切割和粘结胶浆。

尽量使用标准尺寸的聚苯板，若使用非标准尺寸的聚苯板，则需要进行裁剪加工。

同时，在变形缝线两侧的聚苯板上预贴250mm宽包底网格布，并在阴阳角处挂垂直通线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。

最后，需要进行涂抹面胶浆、铺压耐碱玻纤网格布、填嵌缝膏、涂面层腻子和涂料，并进行验收。

方法与墙面施工类似，但需要注意以下几点：在门窗洞口四周涂抹一圈聚合物砂浆，宽度应大于50mm，厚度应大于10mm，以增加固定性和密封性。

在洞口四角沿45度方向补贴一块标准网布，以防止开裂。

在洞口上方和两侧应加装钢筋或木方作为支撑，以防止聚苯板下沉。

在门窗洞口处应加装托梁或加固构造，以保证整个墙体的稳定性。

十、施工注意事项1、施工前应检查墙体基础是否牢固，墙面是否平整，如有不平整处应进行修补。

2、施工时应注意聚苯板的尺寸和厚度，避免出现不规则缝隙或板材错位。

3、粘贴聚苯板时应注意其垂直度和平整度，避免出现倾斜或凸凹不平的情况。

4、所有收口处的网格布必须返过阳角压实，以保证墙面的整体性和稳定性。

EPS板砌体结构外墙外保温施工工法工法编号：RJGF（闽)—14—2008完成单位:福建建工集团总公司主要完成人：庄发玉、苏贞雄、梁晓劼1 前言本工程钢筋混凝土结构采用现浇混凝土内置有网保温板外墙外保温体系，本工法着重针对砌体外墙外保温系统，所采用的聚苯乙烯泡沫塑料（简称EPS）板是在其背面加工成凹凸齿槽形的保温板，采用EPS 板为主要保温隔热材料，以粘、钉结合方式与墙身固定，在凹凸齿槽形的保温板外挂Ø2。

0mm、50×50mm 孔镀锌钢丝网，打专用锚栓，形成有网保温板与墙体结合在一起形成外墙外保温结构。

根据设计要求，面层采用涂料装饰层的，采用胶粉聚苯颗粒抹灰找平;面层采用面砖装饰层的,抹复合抗裂砂浆找平,再粘贴面砖。

通过工程实践应用，总结形成本工法。

2 工法特点2.0.1 EPS板材料特点EPS板具有质轻、保温、隔热、吸声、防震性能好，耐低温性好,耐酸碱性好等特点。

2.0。

2 施工特点1 EPS板外保温做法使砌体主体结构和保温层通过粘贴及镀锌钢丝网和锚栓连接，形成有网保温体系，增强了保温系统与基层墙体的连接.2 在铺贴完成后的钢丝网架EPS板表面，采用20㎜厚胶粉聚苯颗粒保温找平，既可大大减少荷载同时由于阻断了热桥起到了补充保温效果，减少了力矩，增加了安全性。

采用涂料饰面时，在胶粉聚苯颗粒保温浆料找平层上做抗裂砂浆复合耐碱玻纤网布作为抗裂防护层；采用面砖饰面时,抹抗裂砂浆层作为粘贴面砖基层。

3 适用范围该系统适用于房屋建筑基层为各种砌体的建筑外墙外保温施工要求，适用于外墙面涂料饰面层和面砖饰面层。

4 工艺原理采用EPS板与单面钢丝网架通过锚栓与砌体连接，并用胶粉聚苯颗粒浆料进行找平，增强了保温并满足逐层渐变柔性释放应力原理，因此，其抗裂性及抗震安全性大大提高.抗裂防护层面刮抗裂柔性腻子,克服了涂料饰面层开裂质量通病。

饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。
