结构——构件的基本受力形式

建筑施工专业中级职称理论考试题库一、判断题（正确的请在括号内填“A”，错误的请在括号内填“B”，共100题）。

（ A ）1.按检验后检验对象的完整性划分为破坏性检验、非破坏性检验。

（ A ）2.质量检验按检验的数量划分为全数检验、抽样检验。

（ A ）3.质量管理的一条原则是一切用数据说话。

（ B ）4.当生产处于稳定的、正常的条件下，质量数据的特征值一般呈现非正态分布。

（ B ）5.多个警示牌一起布置，其从左到右的排序应为禁止、警告、指令、提示。

（ A ）6.室内环境质量验收，应在工程完工至少7天以后且在使用之前进行。

（ A ）7.未经验收合格的工程，不得进入下一道工序施工。

（ A ）8.工序质量即生产过程能稳定地生产合格建筑工程的能力。

（ A ）9.质量管理是工程项目管理核心之一，安全生产管理是工程项目管理最重要的工作。

（ B ）10.工作质量包括经营决策工作质量和勘察设计质量。

（ A ）11.建设工程项目竣工验收，可分为验收准备、竣工预验收、竣工验收三个环节进行。

（ A ）12.桩按施工工艺分为预制桩和灌注桩。

（ A ）13.干作业钻孔桩施工中常遇到的问题有孔壁坍塌、钻孔偏斜、孔底虚土及断桩。

（ A ）14.振动沉管灌注桩的施打方法有单振法、反插法或复振法。

（ B ）15.现浇灌注桩施工后不能马上做静载试验，预制桩施打后可以马上做静载试验。

（ B ）16.静力压桩无振动、不挤土、有噪音、无泥浆污染环境，应推广使用。

（ B ）17.后浇带应采用和设计强度相同的细石混凝土填灌密实。

（ A ）18.轻型井点的布置包括平面布置和高程布置两个方面。

（）19.当砼表面拉应力超过砼的极限抗拉强度时，砼就产生了表面裂缝。

（）20.土钉支护混凝土面层喷射是从底部逐渐向上部喷射，射流方向应垂直喷射面。

（）21.土钉支护最上层锚杆不需要有一定的覆土厚度。

（）22.控制裂缝开展的基本方法有抗的方法、放的方法、放抗结合三种。

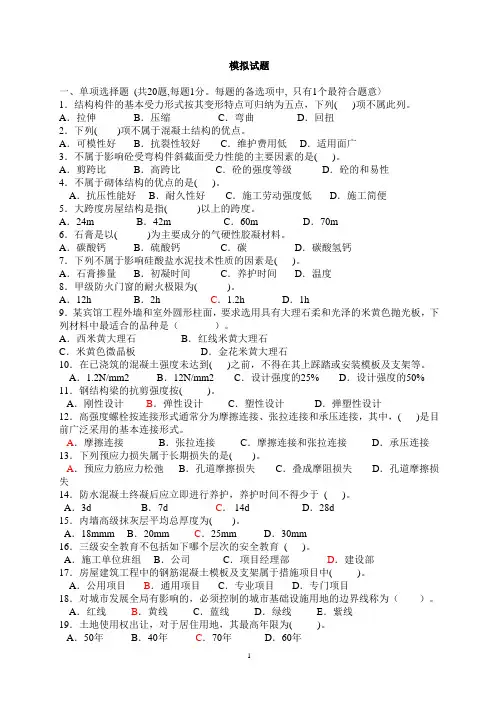

模拟试题一、单项选择题(共20题,每题1分。

每题的备选项中, 只有1个最符合题意〉1．结构构件的基本受力形式按其变形特点可归纳为五点，下列( )项不属此列。

A．拉伸B．压缩C．弯曲D．回扭2．下列( )项不属于混凝土结构的优点。

A．可模性好B．抗裂性较好C．维护费用低D．适用面广3．不属于影响砼受弯构件斜截面受力性能的主要因素的是( )。

A．剪跨比B．高跨比C．砼的强度等级D．砼的和易性4．不属于砌体结构的优点的是( )。

A．抗压性能好B．耐久性好C．施工劳动强度低D．施工简便5．大跨度房屋结构是指( )以上的跨度。

A．24m B．42m C．60m D．70m6．石膏是以( )为主要成分的气硬性胶凝材料。

A．碳酸钙B．硫酸钙C．碳D．碳酸氢钙7．下列不属于影响硅酸盐水泥技术性质的因素是( )。

A．石膏掺量B．初凝时间C．养护时间D．温度8．甲级防火门窗的耐火极限为( )。

A．12h B．2h C．1.2h D．1h9．某宾馆工程外墙和室外圆形柱面，要求选用具有大理石柔和光泽的米黄色抛光板，下列材料中最适合的品种是（）。

A．西米黄大理石B．红线米黄大理石C．米黄色微晶板D．金花米黄大理石10．在已浇筑的混凝土强度未达到( )之前，不得在其上踩踏或安装模板及支架等。

A．1.2N/mm2 B．12N/mm2 C．设计强度的25% D．设计强度的50% 11．钢结构梁的抗剪强度按( )。

A．刚性设计B．弹性设计C．塑性设计D．弹塑性设计12．高强度螺栓按连接形式通常分为摩擦连接、张拉连接和承压连接，其中，( )是目前广泛采用的基本连接形式。

A．摩擦连接B．张拉连接C．摩擦连接和张拉连接D．承压连接13．下列预应力损失属于长期损失的是( )。

A．预应力筋应力松弛B．孔道摩擦损失C．叠成摩阻损失D．孔道摩擦损失14．防水混凝土终凝后应立即进行养护，养护时间不得少于( )。

A．3d B．7d C． 14d D．28d15．内墙高级抹灰层平均总厚度为( )。

钢结构设计中的构件受力分析一、引言钢结构是一种重要的建筑结构形式，其具有高强度、轻质、抗震能力强等特点，被广泛应用于工业厂房、商业建筑、桥梁等领域。

在钢结构设计中，构件的受力分析是一个关键环节，它直接关系到结构的安全可靠性。

本文将从静力学的角度出发，探讨钢结构设计中构件受力分析的基本原理和方法。

二、构件受力的基本原理构件受力是指构件在外力作用下所受到的力和力矩。

根据静力学原理，构件在平衡状态下，合力和合力矩等于零。

对于钢结构构件而言，可以将受力分为内力和外力两个方面。

1. 内力：构件内部受力主要包括轴力、弯矩和剪力。

轴力是指构件上的拉力或压力，弯矩是指构件上的弯曲力矩，剪力是指构件上的剪切力。

通过对构件的截面分析，可以确定构件所受内力的大小和分布情况。

2. 外力：外力是指施加于构件上的力和力矩，包括重力、风载、地震力等。

根据静力学的原理，外力应该平衡在构件上，以确保结构的平衡和稳定。

三、构件受力分析的方法在钢结构设计中，构件受力分析是一个复杂的过程，需要综合考虑各种因素，如结构的几何形态、材料的性质以及受力条件等。

以下介绍几种常用的构件受力分析方法。

1. 截面法：截面法是一种重要的分析方法，它通过对构件截面进行简化，将构件看作点、线或面上等效的力，从而简化分析过程。

通过对截面进行力学分析，可以得到构件所受的内力大小和分布情况。

2. 变位法：变位法是一种基于位移理论的分析方法，它假设构件在受力过程中产生微小的位移，并根据位移的平衡条件进行力学分析。

通过变位法可以得到构件所受的内力和位移。

3. 有限元法：有限元法是一种数值计算方法，适用于复杂结构的受力分析。

它将结构分割成有限个小单元，通过数值模拟和计算，得到构件受力的数值解。

四、构件受力分析的应用案例钢结构设计中构件受力分析的应用案例有很多，以下仅以桥梁结构为例进行说明。

在桥梁设计中，主梁是承担桥梁荷载的主要构件之一。

主梁的受力分析需要考虑荷载和桥墩的支座情况。

第2章 杆件的拉伸与压缩提要：轴向拉压是构件的基本受力形式之一，要对其进行分析，首先需要计算内力，在本章介绍了计算内力的基本方法——截面法。

为了判断材料是否会发生破坏，还必须了解内力在截面上的分布状况，即应力。

由试验观察得到的现象做出平面假设，进而得出横截面上的正应力计算公式。

根据有些构件受轴力作用后破坏形式是沿斜截面断裂，进一步讨论斜截面上的应力计算公式。

为了保证构件的安全工作，需要满足强度条件，根据强度条件可以进行强度校核，也可以选择截面尺寸或者计算容许荷载。

本章还研究了轴向拉压杆的变形计算，一个目的是分析拉压杆的刚度问题，另一个目的就是为解决超静定问题做准备，因为超静定结构必须借助于结构的变形协调关系所建立的补充方程，才能求出全部未知力。

在超静定问题中还介绍了温度应力和装配应力的概念及计算。

不同的材料具有不同的力学性能，本章介绍了塑性材料和脆性材料的典型代表低碳钢和铸铁在拉伸和压缩时的力学性能。

2.1 轴向拉伸和压缩的概念在实际工程中，承受轴向拉伸或压缩的构件是相当多的，例如起吊重物的钢索、桁架第2章 杆件的拉伸与压缩 ·9··9·2.2 拉(压)杆的内力计算2.2.1 轴力的概念为了进行拉(压)杆的强度计算，必须首先研究杆件横截面上的内力，然后分析横截面上的应力。

下面讨论杆件横截面上内力的计算。

取一直杆，在它两端施加一对大小相等、方向相反、作用线与直杆轴线相重合的外力，使其产生轴向拉伸变形，如图2.2(a)所示。

为了显示拉杆横截面上的内力，取横截面把m m −拉杆分成两段。

杆件横截面上的内力是一个分布力系，其合力为N F ，如图2.2(b)和2.2(c)所示。

由于外力P 的作用线与杆轴线相重合，所以N F 的作用线也与杆轴线相重合，故称N F 为轴力(axial force)。

由左段的静力平衡条件0X =∑有：()0+−=N F P ，得=N F P 。

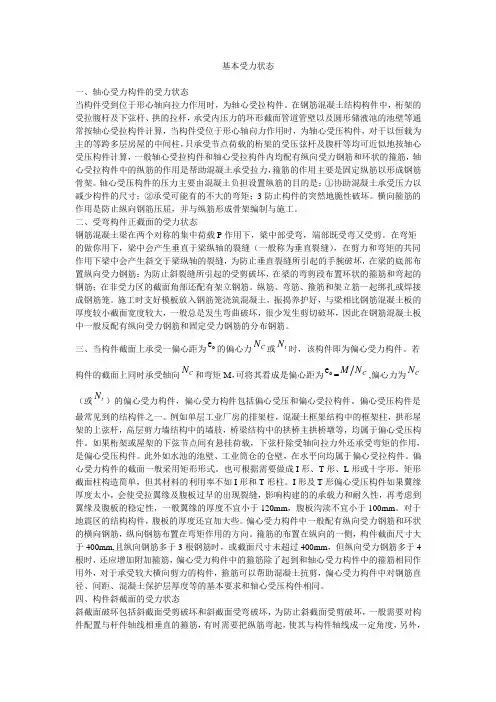

基本受力状态一、轴心受力构件的受力状态当构件受到位于形心轴向拉力作用时，为轴心受拉构件。

在钢筋混凝土结构构件中，桁架的受拉腹杆及下弦杆、拱的拉杆，承受内压力的环形截面管道管壁以及圆形储液池的池壁等通常按轴心受拉构件计算，当构件受位于形心轴向力作用时，为轴心受压构件，对于以恒载为主的等跨多层房屋的中间柱，只承受节点荷载的桁架的受压弦杆及腹杆等均可近似地按轴心受压构件计算，一般轴心受拉构件和轴心受拉构件内均配有纵向受力钢筋和环状的箍筋，轴心受拉构件中的纵筋的作用是帮助混凝土承受拉力，箍筋的作用主要是固定纵筋以形成钢筋骨架。

轴心受压构件的压力主要由混凝土负担设置纵筋的目的是：①协助混凝土承受压力以减少构件的尺寸；②承受可能有的不大的弯矩；3防止构件的突然地脆性破坏。

横向箍筋的作用是防止纵向钢筋压屈，并与纵筋形成骨架编制与施工。

二、受弯构件正截面的受力状态钢筋混凝土梁在两个对称的集中荷载P 作用下，梁中部受弯，端部既受弯又受剪。

在弯矩的做你用下，梁中会产生垂直于梁纵轴的裂缝（一般称为垂直裂缝），在剪力和弯矩的共同作用下梁中会产生斜交于梁纵轴的裂缝，为防止垂直裂缝所引起的手腕破坏，在梁的底部布置纵向受力钢筋：为防止斜裂缝所引起的受剪破坏，在梁的弯剪段布置环状的箍筋和弯起的钢筋；在非受力区的截面角部还配有架立钢筋。

纵筋、弯筋、箍筋和架立筋一起绑扎或焊接成钢筋笼。

施工时支好模板放入钢筋笼浇筑混凝土，振捣养护好，与梁相比钢筋混凝土板的厚度较小截面宽度较大，一般总是发生弯曲破坏，很少发生剪切破坏，因此在钢筋混凝土板中一般反配有纵向受力钢筋和固定受力钢筋的分布钢筋。

三、当构件截面上承受一偏心距为o e 的偏心力C N 或t N 时，该构件即为偏心受力构件。

若构件的截面上同时承受轴向C N 和弯矩M ，可将其看成是偏心距为o e =C N M ,偏心力为C N （或t N ）的偏心受力构件，偏心受力构件包括偏心受压和偏心受拉构件。

结构力学第7章力法力法是结构力学中的一种分析方法，通过力法可以计算结构系统中各个构件的受力情况。

力法分为两种，即静力法和动力法。

静力法是力法的一种基本形式，它假设结构系统处于静止状态，通过平衡条件来计算结构中构件的受力。

在应用静力法时，我们根据不同的受力情况选择适当的计算方法。

常见的静力法有三种，即图解法、解析法和力平衡方程法。

图解法是最直观、易于理解和应用的方法之一、在图解法中，我们首先绘制结构的荷载图和支座反力图。

然后，根据等效荷载和支座反力，我们可以通过直观的力平衡图来计算结构中各个构件的受力情况。

解析法是一种较为精确的力法方法。

在解析法中，我们可以通过力平衡方程来计算结构中各个构件的受力。

通过将力平衡方程应用于不同的构件，我们可以得到方程组，并解得未知力的数值。

常见的解析法有支反推移法、拆解法和替换法。

支反推移法是一种常见的解析法，它通过将处于平衡状态的内力反向传递来计算结构中各个构件的受力。

该方法适用于简单、对称的结构系统。

拆解法是一种适用于复杂结构的方法，它将结构系统拆解为多个简单结构，在每个简单结构中应用平衡条件计算受力。

替换法是一种常用于桁架结构的方法，它通过将构件按照等效的支座反力进行替换，然后计算受力。

力平衡方程法是一种广泛应用于结构力学中的方法。

在力平衡方程法中，我们通过应用力平衡方程来计算结构中各个构件的受力。

在计算过程中，我们需要考虑结构的平衡条件、力的合成和分解等因素。

常见的力平衡方程法有梁静力法、杆件静力法和平面结构静力法等。

动力法是力法的另一种形式，它适用于分析结构在动力作用下的响应。

动力法通过求解结构的动力方程，计算结构的振动、位移和应力等。

常见的动力法有等效荷载法、阻尼振动法和模态分析法等。

等效荷载法是一种常用的动力法，它将随机振动转化为与之等效的静力荷载，然后用静力法来计算结构的受力情况。

阻尼振动法是一种考虑结构阻尼特性的动力法，它在动力方程中引入阻尼项，计算结构的振动衰减情况。

第一章《结构与设计》练习题班级______________ 姓名______________1、结构是指（B）。

A、构成物体自身的空间形态B、物体的各组成部分之间的搭配和排列C、承受力和抵抗变形D、可承受力的非架构形态2、下列哪个物品的结构是受自然界事物的启发而产生的？（B）A、钢笔B、潜艇C、课桌D、黑板3、下列选项中，属于框架结构的是（B）。

A、房屋的墙体B、教室的门窗C、化工厂的储油罐D、煮饭用的高压锅4、如图所示的物品中，不属于．．．壳体结构的是（C）。

A、安全帽B、电饭煲C、阳台护栏D、天文台穹顶5、下列结构中属于壳体结构的是（B）。

A、电扇外罩B、灯罩C、文化墙D、雷达天线6、如图所示为竹、木混合材料的躺椅，其结构的主要类型是（C）。

A、实体结构B、壳体结构C、框架结构D、其他结构7、下列物品中属于实心结构的是（B）。

A、摩托车头盔B、水库大坝C、输电铁塔D、国家体育场“鸟巢”8、如图所示，自行车在单脚支撑杆的支撑下保持稳定。

如果不断地扩大支撑杆与自行车之间的夹角θ，结果是（C）。

A、支撑面越来越大，结构越来越稳定B、重心越来越低，结构越来越稳定C、稳定性从差逐渐变好，又从好逐渐变差D、稳定性从好逐渐变差，又从差逐渐变好9、结构的构件受力多种多样，基本的受力形式有（D）。

①受重力②受拉、受压③受剪切、受扭转④受弯曲A、①②④B、①③④C、①②③D、②③④10、结构件的基本受力形式有拉力、压力、剪切力、弯曲力、扭转力等，下列说法不确切．．．的是（C）。

A、拉力指物体所承受的拉拽力B、压力就是挤压物体的力C、剪切力指大小相等、方向相反、作用于同一物体上的平行力D、弯曲力指作用于物体，使它产生弯曲的力11、体操运动员在单杠上做大回环动作时，会使杠体产生的变形是（B）。

A、拉伸B、弯曲C、压缩D、断裂12、固定空调室外机铁架的镙钉的受力形式为（D）。

A、受重力B、受扭转C、受剪切D、受弯曲13、水泥梁在受力后会发生形变，如图所示，此时它的上、下表面（沿表面）的受力（B）。

混凝土结构构件受力分析方法一、引言混凝土结构是现代建筑中最常用的结构形式之一，其受力分析方法的正确与否直接影响结构设计的安全及效率。

因此，深入了解混凝土结构构件受力分析方法对于结构工程师和设计师来说至关重要。

本文将介绍混凝土结构构件受力分析方法的基本原理、分析步骤及实际应用。

二、混凝土结构构件受力分析方法的基本原理混凝土结构构件在受力时，其内部的应力状况受到约束条件的限制，因此需要采用力学原理进行分析。

混凝土结构的受力分析方法基于以下基本原理：1. 应力平衡原理应力平衡原理是混凝土结构受力分析的基本原理之一。

根据应力平衡原理，结构构件内部的应力总和等于零。

在分析混凝土结构的受力状态时，需要考虑各个构件之间的相互作用及其应力平衡。

2. 应变兼容原理应变兼容原理是混凝土结构受力分析的基本原理之一。

根据应变兼容原理，结构构件内部的应变应该是相互兼容的。

在分析混凝土结构的受力状态时，需要考虑各个构件之间的相互作用及其应变兼容。

3. 材料本构关系材料本构关系是混凝土结构受力分析的基本原理之一。

混凝土的本构关系是指混凝土的应力和应变之间的关系。

在分析混凝土结构的受力状态时，需要考虑混凝土的本构关系及其材料特性。

三、混凝土结构构件受力分析方法的分析步骤混凝土结构构件受力分析的步骤包括以下几个方面：1. 确定结构受力模型在进行混凝土结构受力分析前，需要确定结构的受力模型。

常见的受力模型包括梁、柱、板、墙等。

根据结构受力模型的不同，受力分析的方法也会有所不同。

2. 分析结构荷载在进行混凝土结构受力分析前，需要对结构荷载进行分析。

常见的结构荷载包括自重荷载、活荷载、风荷载、地震荷载等。

3. 建立结构模型在确定结构受力模型和分析结构荷载后，需要建立结构模型。

结构模型是指用数学方法对结构进行建模，以便进行受力分析。

常见的结构模型包括有限元模型、弹性模型、塑性模型等。

4. 进行结构分析在建立好结构模型后，需要进行结构分析。

建筑荷载及构件受力简述（一）建筑荷载（二）建筑构件受力状态（一）、建筑荷载1、荷载的分类（1）、荷载按随时间变化可分为：永久荷载如建筑结构自重、构造层自重及不均匀下沉产生的作用。

可变荷载：活荷载、雪荷载、风荷载、吊车荷载偶然荷载：爆炸力、撞击力、雪崩、大地震等。

（2）、荷载按移动状况可分为：静荷载：自重、雪荷载等。

可移动荷载：楼上的人群、家具、设备等。

（3）、荷载按分布情况可分为：集中荷载，分布荷载。

2、荷载规定与表示方法（1）荷载的有关规定①恒载：一般为构件及建筑构造层的自重加在结构上的力。

这种荷载的确定，是由构件自身的体积乘以构件所用材料的单位体积重量而得到。

木结构建筑物5-7kN/m2钢结构建筑物6-8kN/m2钢筋混凝土和砌体结构建筑物9-11kN/m2②、楼面活荷载：住宅、办公室取1.5kN/m2教室、会议室取2.0kN/m2③、雪荷载：雪荷载即作用在建筑物和构筑物上的计算雪压。

④、风荷载：风荷载即作用在建筑物和构筑物上的计算风压。

⑤、地震荷载：地震荷载即由地震引起对建筑物的动态作用。

地震荷载与建筑物总重力和地震影响系数有关。

地震影响系数又与地震烈度、建筑物自身的自振周期、建筑物所在地的地基软硬程度有关。

地震烈度与震级的概念不同，震级是指地震发生时所释放出来的能量大小，震级最高为8级。

地震烈度是指建筑物或构筑物在地震力作用下遭受破坏的程度，我国地震裂度最高为12度。

（2）荷载的表示方法荷载是用荷载简图表示，即把一个构件抽象成一条粗实线，把构件上受的荷载，抽象成一个或多个箭杆，并标出其值大小、方向及作用点位置。

集中荷载：抽象成一个箭杆或几个箭杆；均布荷载：抽象成一排等高的箭杆线；非均布的荷载：可抽象成一排不等高的箭杆线。

（二）建筑构件受力状态构件是建筑物上独立杆件，结构则是由构件相互连接，构成的平面或立体几何形体。

构件承受荷载的能力与其材料的性能，断面几何尺寸有关。

而结构的承载力，主要与整体组合形式有关决定构件在受力状态下能否安全工作的主要因素有三方面：作用在构件上力的大小；构件的横截面面积（又称载面积）的大小；构件本身材料的力学性能（材质）的好坏。
