《计算机绘图A》
一、单项选择题
1. 世界坐标系原点的位置，将(C)由LIMITS命令对绘图界限的设置来确定
2. 在点的坐标输入中，实现相对坐标输入的方法为(D)在坐标数据前加矽号
3. 在AutoCAD中，用户坐标系是—(B)由用户根据需要设定，数量不限
4. 对一条点划线执行OFFSET^令，偏移出的直线将是(B)点划线
5. 对于正在操作的命令要想终止它，需(B) 按Esc键 __________
6. 将某一图层锁定，则该图层(B)仍可见，但不能编辑
7. 将某一图层冻结，则该图层(D)不能显示、编辑、输出，不参加重新生成运算
8. 将某一图层关闭，则该图层(B)不能显示、编辑和输出
9. 将某一图层设为不可打印，则该图层(A)可见、可编辑，但不能打印输出
10. 用MIRRORS镜像图形时，原图(A)可由用户决定是否保留
一、单项选择题
1. 用WBLOC命令进行图块存盘，可以保存的对象为(D)以上均可 _
2. 用BLOCK命令将当前图形定义成块后，当前图形将(B)由用户决定是否保留
3. 用INSERT命令进行图块的插入，可以插入的对象为—(D)以上均可
4. AutoCAD中的表面模型(C)不仅定义了三维物体的轮廓，而且还定义了它的表面，具有面的特征
5. 三维面(3DFACE命令可构造出空间任意位置的平面，一个三维面___________
(B)是3或4个顶点的多边形平面
6. 三维多义线(3DPOLY命令_ (A) 只能画直线段，不能画圆弧，亦不能定义线宽

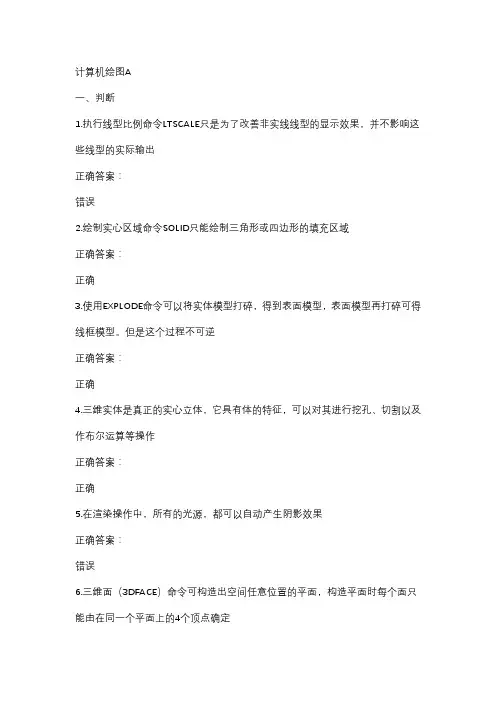

11. 构造线命令XLINE是无限长直线，但它可以被断开和修剪正确
12. 执行线型比例命令LTSCALE只是为了改善非实线线型的显示效果，并不影响这些线型
的实际输出错误
13. 绘制实心区域命令SOLID只能绘制三角形或四边形的填充区域正确
14. 二维多段线命令PLINE，可以画直线段和圆弧段，但不能定义线宽错误
15. 重画命令REDRAW和重新生成命令REGEN作用是相同的，都是进行屏幕图形刷新的
16. 拖动命令PAN不仅可以将屏幕上的图形移动显示，也可以改变图形的实际坐标位置
正确17. 显示缩放命令ZOOM不仅可以缩放显示屏幕上的图形，也可以改变图形的实际大小
错误18. 线型、线宽和颜色只能在图层中设置，无法对图线进行单独定义错误
三、主观题（共22道小题）
19.
写出下西AutoCAD帯用工具栏上引出线所拒拉钮的含义或功甘氐
（］.> （2J （3）<4）
图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标
20.
写出下面AutoCAD常坪工具栏上号|出銭所指抹钮的含义或功龍"
C5) ⑹⑺
——0^ H£ »- p QJ 乂誹m阳a
C8) ⑼(10>
参考答案：
图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标
21. AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为100<45 （试举例说明），
其中前者表示点到原点的距离，后者表示点到原点连线与水平的夹角。
22. AutoCAD中许多命令的名字很长，为了节省敲键时间，AutoCAD给一些命令规定了别名,
.才严12弗+ O Fp n\ f—扌口匚J厂厂丫
•W <47 *
*
£丹回Uh dl
参考答案：
用户界面
(1) 构造线（2 ）样条曲线
(5) 复制（6 ）比例缩
放
(8) 打印预览（9）特性匹配
（3）图块定义（4 ）图案填
充
（7）打碎
(5) (d) (75
<8) 10)
(1)(2)C3J⑷
它们通常是原始命令的头一个或几个字母0
23. AutoCAD命令中的字母大小写是等价的。一条命令敲完后要敲空格键或回车键结束键入。
24. AutoCAD中点的相对坐标是相对于前一点的，相对坐标在使用时要在坐标数字前键
入一个@ 符号。
25. AutoCAD中有些命令的名字前面加了一个连线符“-”，这样的命令表示其选项和参数是在命令行操作的。
26. AutoCAD中有些命令可以透明地执行，即在别的命令执行过程中执行它。透明使用这样
的命令时要在命令名前键入一个单引号('号.
27. AutoCAD点的定位，可以用键盘敲入点的绝对坐标，绝对坐标是以原点为基准进行度量的。也可以用键盘敲入点的相对坐标，相对坐标用@ 符号表示，它后面的数字是相对于前一点的。
28. AutoCAD中角度的输入，在缺省状态下是自正X方向逆时针时针度量的，通常用度表示。
29. 对图形进行编辑时，需要从图上选取目标构成选择集。其中窗口方式用一个矩形方框选
择，它表示矩形方框内的实体是被选中的目标，与方框边界相交的实体不是被选中
的对象。交叉窗口方式也是用一个矩形方框选择，它表示与矩形方框相交的图形是选中的对象。
30. 夹点是布局在实体上的控制点，这些点以小方格的形式显示出来，当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等
操作。
31. AutoCAD中图层可以想像成没有厚度的透明图片。通常把一幅图的不同颜色线型和内容的图形画在不同的图层上，而完整的图形则是所有图层的叠加。各个图层具有统一的坐标系、绘图界限和显示时的缩放倍数。
32. 一个图层可以是不可见的。不可见的图层不能显示、编辑、输出。
33. 一个图层可以被锁定，锁定了的图层仍然可见，但不能编辑。
34. 一个图层可以被冻结，冻结了的图层除不能显示、编辑和
输出外,也不参与图形重构运算。
35.
■ 勾出下m A UTO CAD常用工具碰I■.耳I出线所梧按钮的含义戒功能"
(1) (2)(3) (4)
参考答案：世界、用户
36. 在AutoCAD中过一点作已知直线的平行线，有哪些方法？请列举出三种，并简述具体
