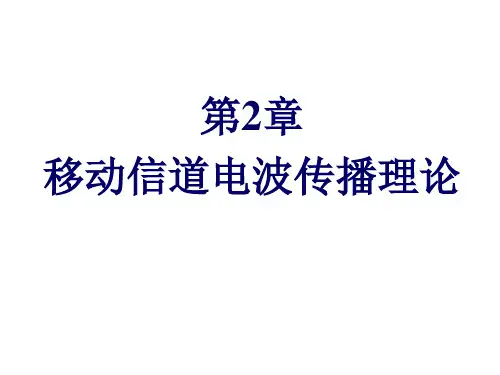

第2章 电波传播及信道模型汇总

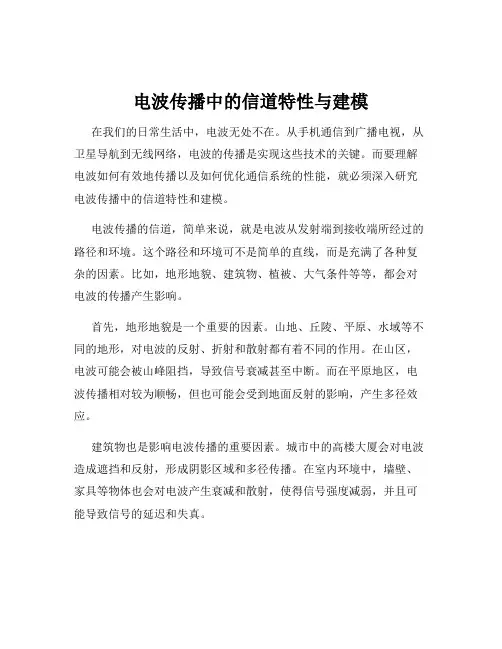

电波传播中的信道特性与建模在我们的日常生活中，电波无处不在。

从手机通信到广播电视，从卫星导航到无线网络，电波的传播是实现这些技术的关键。

而要理解电波如何有效地传播以及如何优化通信系统的性能，就必须深入研究电波传播中的信道特性和建模。

电波传播的信道，简单来说，就是电波从发射端到接收端所经过的路径和环境。

这个路径和环境可不是简单的直线，而是充满了各种复杂的因素。

比如，地形地貌、建筑物、植被、大气条件等等，都会对电波的传播产生影响。

首先，地形地貌是一个重要的因素。

山地、丘陵、平原、水域等不同的地形，对电波的反射、折射和散射都有着不同的作用。

在山区，电波可能会被山峰阻挡，导致信号衰减甚至中断。

而在平原地区，电波传播相对较为顺畅，但也可能会受到地面反射的影响，产生多径效应。

建筑物也是影响电波传播的重要因素。

城市中的高楼大厦会对电波造成遮挡和反射，形成阴影区域和多径传播。

在室内环境中，墙壁、家具等物体也会对电波产生衰减和散射，使得信号强度减弱，并且可能导致信号的延迟和失真。

植被同样不可忽视。

树木、草丛等植被会吸收和散射电波，特别是在森林地区，电波的传播会受到较大的影响。

而且，随着季节的变化，植被的密度和含水量也会发生改变，从而进一步影响电波传播的特性。

大气条件对电波传播也有着重要的影响。

比如，大气中的水汽、云层、温度和压力的变化，都会导致电波的折射和散射，从而影响信号的传播路径和强度。

了解了这些信道特性，接下来就要进行建模。

电波传播的建模，就是通过数学方法和物理模型来描述电波在信道中的传播行为。

建模的目的是为了能够预测电波传播的效果，从而为通信系统的设计和优化提供依据。

一种常见的建模方法是基于经验的模型。

这些模型是通过大量的实地测量和数据分析得到的。

比如，OkumuraHata 模型就是一种广泛应用于城市环境中电波传播预测的经验模型。

它根据地形、频率、发射功率等因素，给出了信号强度的估算公式。

另一种建模方法是基于物理的模型。

无线电波传播原理1无线电波传播原理• 1.1 电磁场与电磁波基础• 1.2 无线电波传播原理• 1.3 无线传播环境• 1.4 无线信道分析1.1 电磁场与电磁波基础1820年奥斯特电磁1831年法拉第磁电产生产生变化的电场磁场变化的磁场电场激发?电磁场理论麦克斯韦在总结前人工作的基础上，提出了著名的电磁场理论（经典电磁场理论），指出变化电场和变化磁场形成了统一的电磁场，预言电磁场能以波动的形式在空间传播，称为电磁波；并得到电磁波在真空中传播的速度等于光速，从而断定光在本质上就是一种电磁波。

后来，赫兹用振荡电路产生了电磁波，使麦克斯韦的学说得到了实验证明，为电学和光学奠定了统一的基础。

因此，麦克斯韦的经典电磁场理论是人类对电磁规律的历史性总结，是19世纪物理学发展的最辉煌成就，是物理学发展史上一个重要的里程碑。

电磁波的诞生赫兹----德国物理学家赫兹对人类伟大的贡献是用实验证实了电磁波的存在，发现了光电效应。

1888年，成了近代科学史上的一座里程碑。

开创了无线电电子技术的新纪元。

赫兹用各种实验，证明了不仅电磁波的性质和光波相同，而且传播速度也相同，并可发生反射、折射、干涉、衍射和偏振等现象，即电磁波服从一般波动所具有的一切规律。

如果空间的电场或磁场变化是周期性的，我们用周期和频率来描述变化快慢。

电磁场变化过程中产生的电磁波的频率等于电磁场的变化频率；电磁波在传播中从一种介质进入另一种介质时，其频率不会发生改变，但其传播速度会发生改变。

电磁波的应用从1888年赫兹用实验证明了电磁波的存在，1895年俄国科学家波波夫发明了第一个无线电报系统。

1914年语音通信成为可能。

1920年商业无线电广播开始使用。

20世纪30年代发明了雷达。

40年代雷达和通讯得到飞速发展，自50年代第一颗人造卫星上天，卫星通讯事业得到迅猛发展。

如今电磁波已在通讯、遥感、空间控测、军事应用、科学研究等诸多方面得到广泛的应用。

无线电通信的起源1897 年：马可尼完成无线通信试验——电报发收两端距离为18 海里试验是在固定站与一艘拖船之间进行的20 世纪初：两次世界大战导致无线通信蓬勃发展步话机、对讲机等1941 年美陆军就开始装备步话机短波波段，电子管电磁波分类-按传输方式电磁波分类-按传输方式电磁波分类-按波长电磁波分类-按波长各波段电磁波特点长波通信：沿地面传播，衰减小、穿透能力强 中波通信：地波传播及夜晚电离层反射传播 短波通信：天波传播，适合远距离传输超短波通信：直线传播，视距通信，广播电视、移动通信微波通信：工作频带宽，长距离接力通信第1讲无线电波传播原理• 1.1 电磁场与电磁波基础• 1.2 无线电波传播原理• 1.3 无线传播环境• 1.4 无线信道分析传播途径①建筑物反射波②绕射波③直射波④地面反射波①建筑物反射波②绕射波③直射波④地面反射波第1讲无线电波传播原理• 1.1 电磁场与电磁波基础• 1.2 无线电波传播原理• 1.3 无线传播环境• 1.4 无线信道分析1.3 无线传播环境•问题：移动通信比较固定通信有那些特殊性呢?•多径无线传播无线路径是一个很复杂的传播媒介•手机发射功率有限手机的发射功率客观限制了蜂窝小区的服务范围手机电池寿命和对人体危害决定了发射功率大小•频率资源有限带宽一定信道编码等占用额外频率资源频率需要被重复利用==> 产生同频干扰•用户行为的不确定性第1讲无线电波传播原理• 1.1 电磁场与电磁波基础• 1.2 无线电波传播原理• 1.3 无线传播环境• 1.4 无线信道分析无线信道分析在移动通信研究中的意义无线通信系统的信道十分复杂：9地理环境的复杂性和多样性9用户移动的随机性9多径传播无线信道是制约移动通信质量的主要因素无线信道是研究各种技术的主要推动力量无线信道的建模对于整个移动通信系统仿真的正确性和可靠性有着举足轻重的意义1.4 无线信道分析•无线信道中的损耗一般分为三个层次：—大尺度（又称路径损耗）【path loss】—中等尺度（阴影衰落、慢衰落）【shadowing】—小尺度衰落（快衰落）【fast fading】无线信道分析场强平均值随距离增加而衰减（路径损耗，大尺度衰落）•电磁波在空间传播的损耗场强中值呈慢速变化（慢衰落，阴影衰落，中等尺度衰落）•由地形地貌导致场强瞬时值呈快速变化（快衰落，小尺度衰落）•多径效应——由移动体周围的局部散射体引起的多径传播，表现为快衰落•多普勒效应——由移动体的运动引起，多径条件下引起频谱展宽三种衰落区别•大尺度衰落主要是路径损耗，可用自由空间传播模型来近似；其特点是：慢变，信道在很长时间内可以认为是恒定的，而且衰落的幅度很小。
