深基坑帷幕注浆止水工法

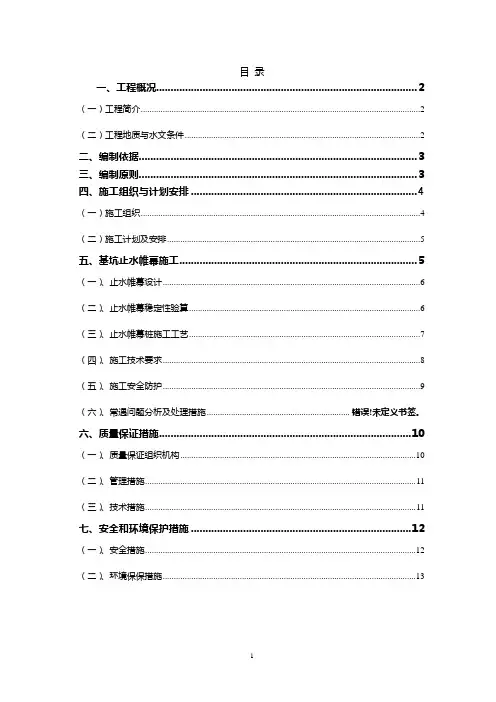

目录一、工程概况 (2)（一）工程简介 (2)（二）工程地质与水文条件 (2)二、编制依据 (3)三、编制原则 (3)四、施工组织与计划安排 (4)（一）施工组织 (4)（二）施工计划及安排 (5)五、基坑止水帷幕施工 (5)（一）、止水帷幕设计 (6)（二）、止水帷幕稳定性验算 (6)（三）、止水帷幕桩施工工艺 (7)（四）、施工技术要求 (8)（五）、施工安全防护 (9)（六）、常遇问题分析及处理措施................................................................. 错误!未定义书签。

六、质量保证措施 (10)（一）、质量保证组织机构 (10)（二）、管理措施 (11)（三）、技术措施 (11)七、安全和环境保护措施 (12)（一）、安全措施 (12)（二）、环境保保措施 (13)止水帷幕水泥搅拌桩施工方案一、工程概况（一）工程简介阳澄西湖隧道ZH-LQ08标段工程起止桩号K80+800～K81+940，路线全长1140m。

其中K80+800～K81+690段为湖西暗埋段，主线南侧附建湖西变电所、雨水泵房， K81+690～K81+940段为湖西敞开段。

隧道施工采用明挖法施工，基坑围护采用基坑开挖坡顶设置止水帷幕，本标段工程坡顶四周止水帷幕采用Φ700@500双头搅拌桩(双排布置)，桩底一般位于④2层粉砂夹粉土层、⑤1粉质粘土层、⑥1粘土层，要求渗透系数≤10-7cm/s，采用硅酸盐水泥，水泥掺量13%。

地质与水文条件（二）工程地质与水文条件1、工程地质根据设计资料，本工程穿越土层主要为：①2素填土；①3淤泥；②2淤泥质粉质粘土；③1粘土；③2粉质粘土；③3粉土；④2粉砂夹粉土；⑤1粉质粘土；⑤2粉土；⑥1粘土；⑥2粉质粘土；⑦2粉土夹粉质粘土；⑦3粉质粘土夹粉土；⑧2粉砂夹粉质粘土；⑨1粉质粘土。

2、地质水文条件本工程采用水中围堰明挖法施工，隧道从阳澄湖底部穿越。

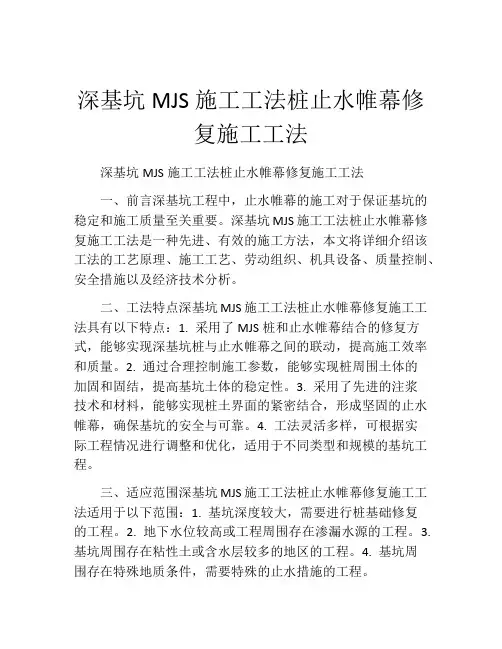

深基坑MJS施工工法桩止水帷幕修复施工工法深基坑MJS施工工法桩止水帷幕修复施工工法一、前言深基坑工程中，止水帷幕的施工对于保证基坑的稳定和施工质量至关重要。

深基坑MJS施工工法桩止水帷幕修复施工工法是一种先进、有效的施工方法，本文将详细介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点深基坑MJS施工工法桩止水帷幕修复施工工法具有以下特点：1. 采用了MJS桩和止水帷幕结合的修复方式，能够实现深基坑桩与止水帷幕之间的联动，提高施工效率和质量。

2. 通过合理控制施工参数，能够实现桩周围土体的加固和固结，提高基坑土体的稳定性。

3. 采用了先进的注浆技术和材料，能够实现桩土界面的紧密结合，形成坚固的止水帷幕，确保基坑的安全与可靠。

4. 工法灵活多样，可根据实际工程情况进行调整和优化，适用于不同类型和规模的基坑工程。

三、适应范围深基坑MJS施工工法桩止水帷幕修复施工工法适用于以下范围：1. 基坑深度较大，需要进行桩基础修复的工程。

2. 地下水位较高或工程周围存在渗漏水源的工程。

3. 基坑周围存在粘性土或含水层较多的地区的工程。

4. 基坑周围存在特殊地质条件，需要特殊的止水措施的工程。

四、工艺原理深基坑MJS施工工法桩止水帷幕修复施工工法的原理主要包括以下几个方面：1. 桩与止水帷幕之间的联动：通过在桩基础上设置止水帷幕，使桩与止水帷幕相互协作，形成一个整体的固结体系，提高基坑土体的稳定性和抗渗性能。

2. 桩周围土体的加固和固结：通过注浆技术，在桩周围形成一个注浆体，使土体变得更加稳定和紧密，提高土体的承载力和抗渗性能。

3. 桩土界面的紧密结合：注浆材料通过渗透到桩周围土体中，与土体发生化学反应，并形成坚固的桩土结合体。

同时，注浆也可以填充土体中的孔隙和裂缝，降低土体的渗透性。

五、施工工艺深基坑MJS施工工法桩止水帷幕修复施工工法的施工工艺包括以下几个阶段：1. 桩基础施工：根据设计要求，按照预定布点和布设桩的深度，进行桩基础的施工。

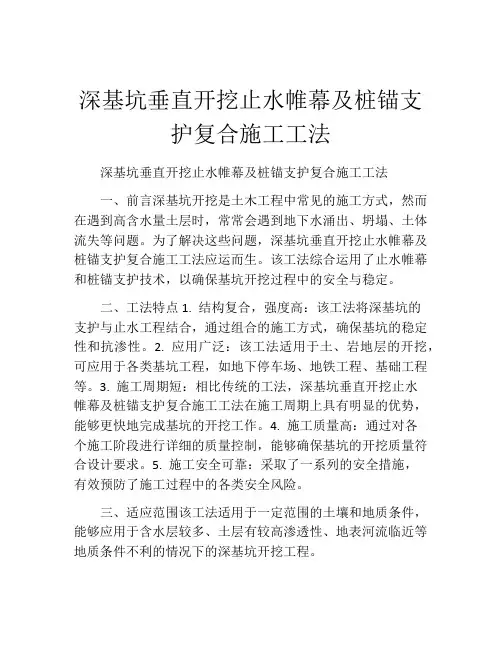

深基坑垂直开挖止水帷幕及桩锚支护复合施工工法深基坑垂直开挖止水帷幕及桩锚支护复合施工工法一、前言深基坑开挖是土木工程中常见的施工方式，然而在遇到高含水量土层时，常常会遇到地下水涌出、坍塌、土体流失等问题。

为了解决这些问题，深基坑垂直开挖止水帷幕及桩锚支护复合施工工法应运而生。

该工法综合运用了止水帷幕和桩锚支护技术，以确保基坑开挖过程中的安全与稳定。

二、工法特点1. 结构复合，强度高：该工法将深基坑的支护与止水工程结合，通过组合的施工方式，确保基坑的稳定性和抗渗性。

2. 应用广泛：该工法适用于土、岩地层的开挖，可应用于各类基坑工程，如地下停车场、地铁工程、基础工程等。

3. 施工周期短：相比传统的工法，深基坑垂直开挖止水帷幕及桩锚支护复合施工工法在施工周期上具有明显的优势，能够更快地完成基坑的开挖工作。

4. 施工质量高：通过对各个施工阶段进行详细的质量控制，能够确保基坑的开挖质量符合设计要求。

5. 施工安全可靠：采取了一系列的安全措施，有效预防了施工过程中的各类安全风险。

三、适应范围该工法适用于一定范围的土壤和地质条件，能够应用于含水层较多、土层有较高渗透性、地表河流临近等地质条件不利的情况下的深基坑开挖工程。

四、工艺原理深基坑垂直开挖止水帷幕及桩锚支护复合施工工法通过组合止水帷幕和桩锚支护技术，实现基坑开挖过程中的止水和支护目标。

工法的实际应用需要根据具体工程情况进行调整和优化，下面是工艺原理的分析和解释：1. 止水帷幕：利用止水帷幕技术，将水泥浆注入地面，形成一道密封的地下墙体，阻止地下水的涌出和渗透。

通过施工单元单次连续开挖的方式，确保止水帷幕质量。

2. 桩锚支护：在止水帷幕施工完成后，使用桩锚支护技术增加基坑的稳定性。

通过打入固定桩和锚杆，安装支撑结构，增强土体的抗力，避免土层坍塌和变形。

五、施工工艺1. 前期准备：包括勘测设计、土层试验、工程测量、施工方案设计等。

2. 桩锚施工：先进行桩锚构件的制作和施工准备，然后按设计要求进行桩锚施工，包括打桩、锚杆设置和支撑结构的搭设等。

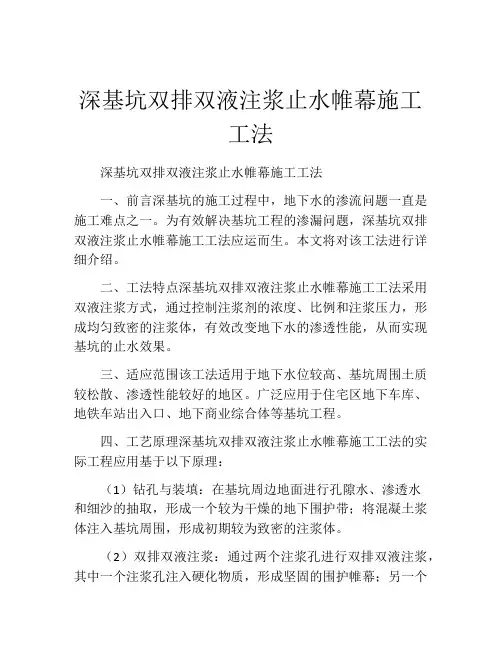

深基坑双排双液注浆止水帷幕施工工法深基坑双排双液注浆止水帷幕施工工法一、前言深基坑的施工过程中，地下水的渗流问题一直是施工难点之一。

为有效解决基坑工程的渗漏问题，深基坑双排双液注浆止水帷幕施工工法应运而生。

本文将对该工法进行详细介绍。

二、工法特点深基坑双排双液注浆止水帷幕施工工法采用双液注浆方式，通过控制注浆剂的浓度、比例和注浆压力，形成均匀致密的注浆体，有效改变地下水的渗透性能，从而实现基坑的止水效果。

三、适应范围该工法适用于地下水位较高、基坑周围土质较松散、渗透性能较好的地区。

广泛应用于住宅区地下车库、地铁车站出入口、地下商业综合体等基坑工程。

四、工艺原理深基坑双排双液注浆止水帷幕施工工法的实际工程应用基于以下原理：（1）钻孔与装填：在基坑周边地面进行孔隙水、渗透水和细沙的抽取，形成一个较为干燥的地下围护带；将混凝土浆体注入基坑周围，形成初期较为致密的注浆体。

（2）双排双液注浆：通过两个注浆孔进行双排双液注浆，其中一个注浆孔注入硬化物质，形成坚固的围护帷幕；另一个注浆孔注入液态化学药品配制的浆体，将注浆体中的空隙填满，实现有效的封闭效果。

五、施工工艺深基坑双排双液注浆止水帷幕施工工法的施工工艺包括：（1）基坑围护帷幕的施工：先进行地面钻孔和装填，形成初期较为干燥的围护帷幕。

（2）双排双液注浆的施工：进行双排双液注浆，一边注入硬化物质，一边注入液态化学药品配制的浆体。

（3）压浆加固：通过控制注浆压力，使注浆剂能够充分渗透到基坑周围土体的空隙中，实现更好的封闭效果。

六、劳动组织深基坑双排双液注浆止水帷幕施工工法需要合理的劳动组织，包括施工队伍的组建和安排、工期的合理安排、施工进度的控制等，以保证施工的顺利进行。

七、机具设备该工法所需的机具设备包括地面钻机、泥浆搅拌机、注浆泵等。

这些机具设备具有高效、稳定的性能，能够满足工法施工的需求。

八、质量控制施工过程中的质量控制主要包括注浆剂的浓度、比例和注浆压力的控制，以确保注浆体的均匀致密和封闭效果的达到设计要求。

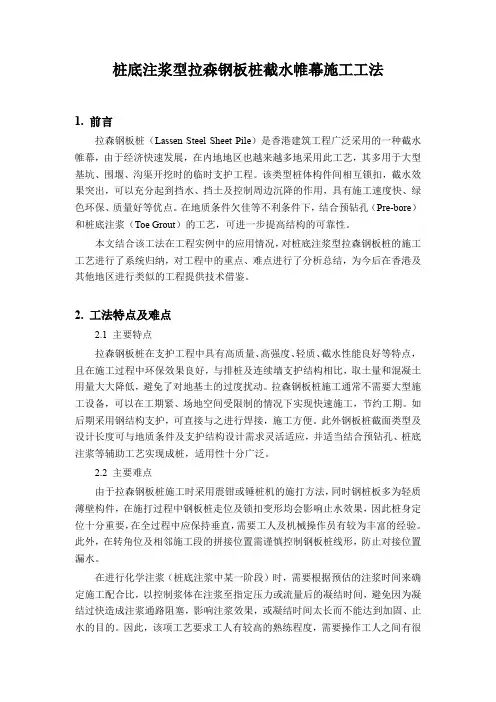

桩底注浆型拉森钢板桩截水帷幕施工工法1. 前言拉森钢板桩（Lassen Steel Sheet Pile）是香港建筑工程广泛采用的一种截水帷幕，由于经济快速发展，在内地地区也越来越多地采用此工艺，其多用于大型基坑、围堰、沟渠开挖时的临时支护工程。

该类型桩体构件间相互锁扣，截水效果突出，可以充分起到挡水、挡土及控制周边沉降的作用，具有施工速度快、绿色环保、质量好等优点。

在地质条件欠佳等不利条件下，结合预钻孔（Pre-bore）和桩底注浆（Toe Grout）的工艺，可进一步提高结构的可靠性。

本文结合该工法在工程实例中的应用情况，对桩底注浆型拉森钢板桩的施工工艺进行了系统归纳，对工程中的重点、难点进行了分析总结，为今后在香港及其他地区进行类似的工程提供技术借鉴。

2. 工法特点及难点2.1 主要特点拉森钢板桩在支护工程中具有高质量、高强度、轻质、截水性能良好等特点，且在施工过程中环保效果良好，与排桩及连续墙支护结构相比，取土量和混凝土用量大大降低，避免了对地基土的过度扰动。

拉森钢板桩施工通常不需要大型施工设备，可以在工期紧、场地空间受限制的情况下实现快速施工，节约工期。

如后期采用钢结构支护，可直接与之进行焊接，施工方便。

此外钢板桩截面类型及设计长度可与地质条件及支护结构设计需求灵活适应，并适当结合预钻孔、桩底注浆等辅助工艺实现成桩，适用性十分广泛。

2.2 主要难点由于拉森钢板桩施工时采用震钳或锤桩机的施打方法，同时钢桩板多为轻质薄壁构件，在施打过程中钢板桩走位及锁扣变形均会影响止水效果，因此桩身定位十分重要，在全过程中应保持垂直，需要工人及机械操作员有较为丰富的经验。

此外，在转角位及相邻施工段的拼接位置需谨慎控制钢板桩线形，防止对接位置漏水。

在进行化学注浆（桩底注浆中某一阶段）时，需要根据预估的注浆时间来确定施工配合比，以控制浆体在注浆至指定压力或流量后的凝结时间，避免因为凝结过快造成注浆通路阻塞，影响注浆效果，或凝结时间太长而不能达到加固、止水的目的。

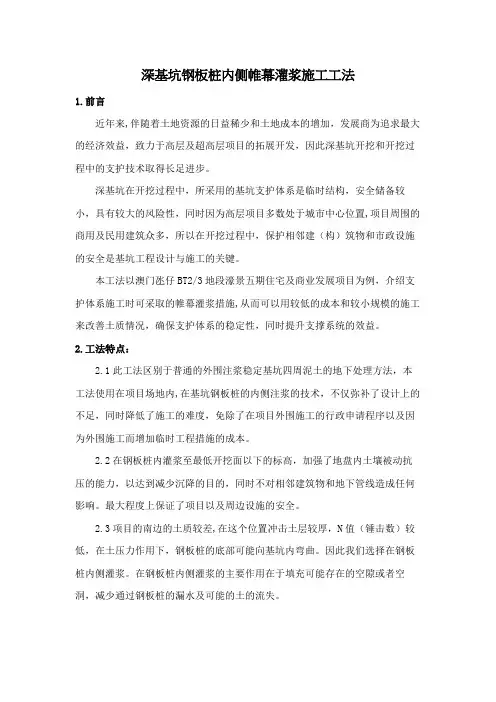

深基坑钢板桩内侧帷幕灌浆施工工法1.前言近年来,伴随着土地资源的日益稀少和土地成本的增加，发展商为追求最大的经济效益，致力于高层及超高层项目的拓展开发，因此深基坑开挖和开挖过程中的支护技术取得长足进步。

深基坑在开挖过程中，所采用的基坑支护体系是临时结构，安全储备较小，具有较大的风险性，同时因为高层项目多数处于城市中心位置,项目周围的商用及民用建筑众多，所以在开挖过程中，保护相邻建（构）筑物和市政设施的安全是基坑工程设计与施工的关键。

本工法以澳门氹仔BT2/3地段濠景五期住宅及商业发展项目为例，介绍支护体系施工时可采取的帷幕灌浆措施,从而可以用较低的成本和较小规模的施工来改善土质情况，确保支护体系的稳定性，同时提升支撑系统的效益。

2.工法特点：2.1此工法区别于普通的外围注浆稳定基坑四周泥土的地下处理方法，本工法使用在项目场地内,在基坑钢板桩的内侧注浆的技术，不仅弥补了设计上的不足，同时降低了施工的难度，免除了在项目外围施工的行政申请程序以及因为外围施工而增加临时工程措施的成本。

2.2在钢板桩内灌浆至最低开挖面以下的标高，加强了地盘内土壤被动抗压的能力，以达到减少沉降的目的，同时不对相邻建筑物和地下管线造成任何影响。

最大程度上保证了项目以及周边设施的安全。

2.3项目的南边的土质较差,在这个位置冲击土层较厚，N值（锤击数）较低，在土压力作用下，钢板桩的底部可能向基坑内弯曲。

因此我们选择在钢板桩内侧灌浆。

在钢板桩内侧灌浆的主要作用在于填充可能存在的空隙或者空洞，减少通过钢板桩的漏水及可能的土的流失。

3.适用范围：3.1 适用于项目深基坑开挖，开挖过程中项目周围的沉降风险较大,但周边环境不允许或者不适合进行地质处理的工程，而需进行场内灌浆。

濠景五期项目位于由米尼奥街，广东大马路和布拉干萨街所围成的类三角区域，附近的敏感结构、设备繁多。

其中有高层住宅小区四个，居民约五万人，学校两所，小区中心两个，公园休憩设施三个。

止水帷幕注浆工程方案一、前言近年来，城市建设和地下工程的发展迅速，地下水位和地下水渗透问题日益凸显。

为了防止地下水通过地基、墙壁和隧道等地下结构进入工程内部，需要采取有效的止水措施。

其中，止水帷幕注浆工程是一种常用而有效的止水方法，广泛应用于地铁、隧道、地下室、水利工程等建设中。

二、止水帷幕注浆工程概述止水帷幕注浆工程是指在地下工程周围或内部施工时，通过注浆机注入特定的止水材料，形成一道连续的防水帷幕，以阻止地下水的渗透和渗漏。

该工程具有较强的抗压、抗渗、耐久性好等特点，是地下结构防水的一种有效手段。

三、止水帷幕注浆工程的施工步骤1.前期准备对施工区域进行勘测，了解地质条件和地下水情况，确定注浆的位置和深度；清理施工区域，保证施工区域的整洁和安全。

2.安装注浆设备搭建注浆平台，安装注浆机和管道系统，准备注浆所需的材料和设备；确保注浆设备和管道系统的正常工作。

3.进行注浆施工根据设计要求，确定注浆的深度和间距，利用注浆机将止水材料注入地下，形成连续的止水帷幕；根据需要，进行多次注浆，确保止水帷幕的完整性和均匀性。

4.施工验收对止水帷幕注浆工程进行验收，检查止水帷幕的密封程度和稳定性，确保工程质量符合设计要求。

四、止水帷幕注浆工程的注意事项1.地质勘测在进行止水帷幕注浆工程前，必须进行详细的地质勘测，了解地下水情况和地质条件，确定注浆的位置、深度和材料选择，以确保止水帷幕的有效性和稳定性。

2.注浆材料选择根据地下水情况和地质条件，选择适当的注浆材料，如水泥浆、聚合物浆等，确保注浆材料具有较强的抗压、抗渗性能，能够适应不同的地下环境。

3.施工环境施工过程中，必须保持施工现场的整洁和安全，防止外来物质掺杂注浆材料，影响止水帷幕的质量；同时，要注意施工现场的通风和排水，确保施工环境的舒适和安全。

4.施工质量检验在进行止水帷幕注浆工程后，需要进行严格的质量检验，包括止水帷幕的密封程度、均匀性和稳定性等，以确保工程质量符合设计要求。

帷幕灌浆止水的施工方法内容提要：结合大连铁路集装箱中心站框构桥工程实践，阐述帷幕止水施工方法，采用帷幕灌浆技术可较好的整治深基坑帷幕漏水，增大土体稳定性，提高土本强度，使工程难度降低，成本减少，确保深基坑施工安全，促进帷幕止水方法在工程建设中的应用。

关键词：帷幕止水，灌浆，施工1、引言：在桥梁基础施工中，基坑排水的主要方法为明抽、轻型井点降水、大口井降水及围堰降水等，在大连铁路集装箱中心站框构桥工程中，我们根据地质柱状图，采用了水泥－水玻璃及细水泥－丙烯酸盐组合进行超前帷幕灌浆的施工方法进行基坑止水，从而达到止水和加固土体的目的，并取得了很好的止水效果。

基坑帷幕灌浆止水是为了使基坑边坡在透水性、渗流稳定性、强度等方面达到要求，在基坑四周的土体中采用灌注水泥浆，建造防渗帷幕，以阻止或减少基坑四周土体中地下水的渗透，以达到加固基坑边坡稳定和防渗水的目的。

2、工程概况：本工程为双线跨线框构桥，框架全宽14m，框架桥顶板厚80cm，中、边腹板厚80cm，底板厚80cm。

基础采用φ70cm水泥搅拌桩处理，桩尖置于石灰岩层。

本框架桥位于既有排洪沟入海口处，常年有积水，上覆盖淤泥与红粘土层，淤泥厚度为1.5～8.0m。

既有沟流水面与海平面高差2m，基坑挖深约为10m。

3、帷幕灌浆止水施工方法：3.1布孔原则灌浆施工进行测量放线，确定灌浆孔位置。

布孔原则为：灌浆孔布置在距离开挖边线水平距离1.5m处，孔间距为1.0m。

孔底达不透水层或弱透水层位置，以满足防渗、止水的要求。

3.2钻孔（1）根据现场的地质条件，选择工程钻机冲击旋转钻进造孔方法。

（2）钻孔位置按现场放线布孔的位置进行，放点位置的偏差不得大于30cm。

（3）对钻孔过程中的异常情况（掉钻、孤石等）进行记录分析后重新钻孔。

3.3灌浆材料（1）灌浆采用的水泥品种为普通硅酸盐水泥，强度等级不低于42.5。

烧失量不大于5%，比表面积不小于300m2/kg。

细水泥比表面积不小于5000 m2/kg。

富水深厚砂层地质深基坑止水帷幕施工工法富水深厚砂层地质深基坑止水帷幕施工工法一、前言富水深厚砂层地质深基坑的施工中，止水是一个重要的技术难点。

为了解决这一问题，富水深厚砂层地质深基坑止水帷幕施工工法应运而生。

该工法通过采用一定的技术措施，形成一道连续的止水帷幕，有效地控制地下水的渗入，保证基坑施工的顺利进行。

二、工法特点富水深厚砂层地质深基坑止水帷幕施工工法具有以下特点：1. 高效性：该工法采用先进的施工技术和设备，能够高效地形成止水帷幕，降低施工时间。

2. 可行性：经过多年的实践验证，该工法在富水深厚砂层地质深基坑施工中表现出良好的可行性。

3. 环保性：该工法采用无污染材料和无害化施工方式，对周围环境没有负面影响。

4. 可维护性：该工法形成的止水帷幕具有较好的稳定性和耐久性，可在施工完成后进行维护和修补。

三、适应范围该工法适用于富水深厚砂层地质深基坑的施工，特别适用于土层开挖后出现大量地下水渗流的情况。

四、工艺原理富水深厚砂层地质深基坑止水帷幕施工工法基于以下工艺原理：1. 压力平衡原理：借助止水帷幕将基坑和环境的水压平衡，防止水压对基坑的渗透和对开挖工作面的影响。

2. 地下水渗流控制原理：通过连续的止水帷幕，控制地下水的渗流方向和速度，避免对基坑开挖和支护的影响。

3. 动静压力平衡原理：通过帷幕内外的动静压力平衡，保证止水帷幕的稳定性和密实性。

五、施工工艺1. 钻孔施工：根据设计要求，进行钻孔并注入水泥浆，形成帷幕的孔道。

2. 水泥浆灌注：采用注浆技术，将水泥浆注入孔道，形成连续的止水帷幕。

3. 检查与维护：对止水帷幕进行检查，确保其稳定性和完整性，并进行必要的修补和维护。

六、劳动组织根据实际情况，确定施工团队人数和职责分工，确保施工进度和质量。

七、机具设备1. 钻机：用于进行钻孔施工，选择适当类型和规格的钻机。

2. 水泥注浆设备：用于注入水泥浆，保证帷幕的施工质量。

八、质量控制1. 钻孔质量：控制钻孔直径、深度和位置的精度，保证钻孔的稳定性和孔道的质量。

深基坑垂直开挖止水帷幕及桩锚支护复合施工工法深基坑垂直开挖止水帷幕及桩锚支护复合施工工法一、前言深基坑挖掘是建筑工程中的一个重要环节，但由于地下水的存在，基坑开挖常常会遭遇止水难题。

为了解决这一问题，深基坑垂直开挖止水帷幕及桩锚支护复合施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以帮助读者全面理解该工法。

二、工法特点深基坑垂直开挖止水帷幕及桩锚支护复合施工工法具有以下特点：1）综合技术：该工法采用了止水帷幕和桩锚支护两种技术的复合施工方式，使得基坑开挖过程中的止水效果更为稳定和可靠。

2）综合应对：该工法能够应对各种复杂的地质条件，如高含水层、松软地层和有机物质质地等，具有很强的适应性。

3）施工效率高：该工法操作简便，施工周期短，能够提高基坑开挖的效率。

4）施工成本低：相比其他传统的基坑止水方法，该工法具有较低的施工成本，能够节约工程费用。

三、适应范围深基坑垂直开挖止水帷幕及桩锚支护复合施工工法适用于以下范围：1）建筑地下室的开挖，如地下车库、地下商场等。

2）挡土墙开挖，如防护墙、临时挡土墙等。

3）边坡治理，如深层边坡支护、边坡滑坡治理等。

工工法的实施基于以下工艺原理：1）止水帷幕原理：通过立体位移、物理法、化学法或生物法等将固体、液体和气体束缚在便捷的墙壁上形成止水帷幕，以阻止水的渗透。

该帷幕将水通过吸附、吸水等作用将其截留在帷幕内。

2）桩锚支护原理：通过桩和锚杆的柱、向、弯、剪切等力学特性来抵御基坑周围土体的侧向力以及由于地下水引起的水平力，从而实现对基坑的稳定支撑。

五、施工工艺深基坑垂直开挖止水帷幕及桩锚支护复合施工工法的施工工艺分为以下阶段：1）工程准备阶段：确定开挖范围、地下水位、土质情况等，制定施工方案，配备所需的机具设备和材料。

2）基坑开挖前期：先进行边界锚杆的施工，然后施工土方开挖工作，将基坑开挖至一定深度。
