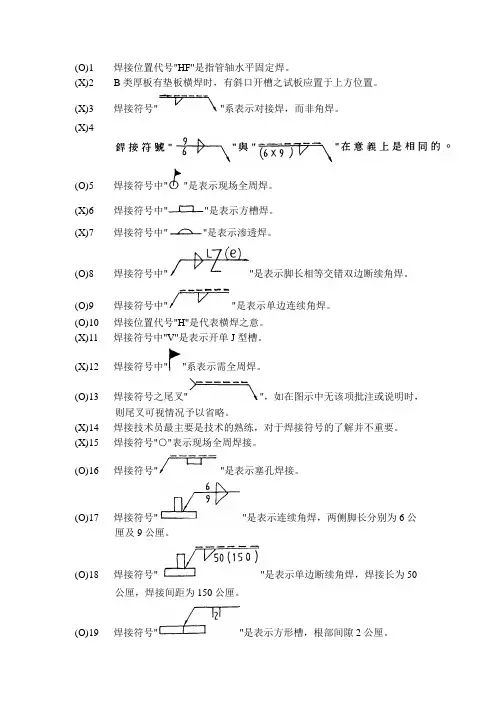

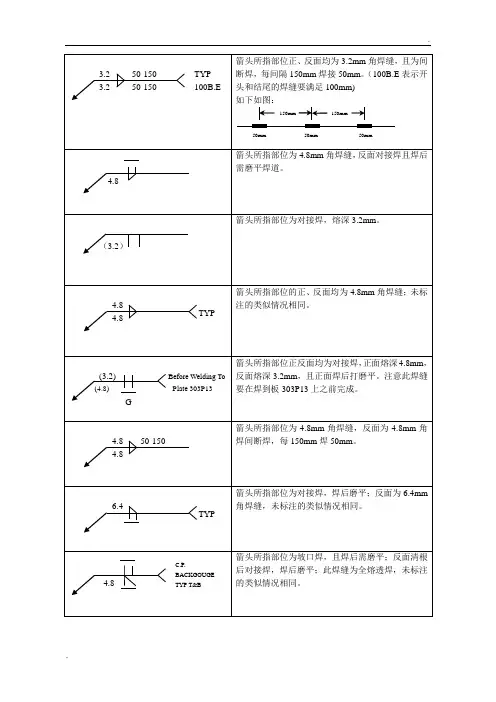

(O)1 焊接位置代号"HF"是指管轴水平固定焊。
(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。
(X)3 焊接符号""系表示对接焊，而非角焊。
(X)4(O)5 焊接符号中""是表示现场全周焊。
(X)6 焊接符号中""是表示方槽焊。
(X)7 焊接符号中""是表示渗透焊。
(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。
(O)9 焊接符号中""是表示单边连续角焊。
(O)10 焊接位置代号"H"是代表横焊之意。
(X)11 焊接符号中"V"是表示开单J型槽。
(X)12 焊接符号中""系表示需全周焊。
(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。
(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。
(X)15 焊接符号"○"表示现场全周焊接。
(O)16 焊接符号""是表示塞孔焊接。
(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。
(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。
(O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。
(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。
(X)22 焊接符号""是表示V形槽焊接。
(O)23 焊接符号""是表示全周焊接之意。
(X)24 ""属于搭接接头。
(X)25(O)26 焊接符号" "表示开60度之V形槽。

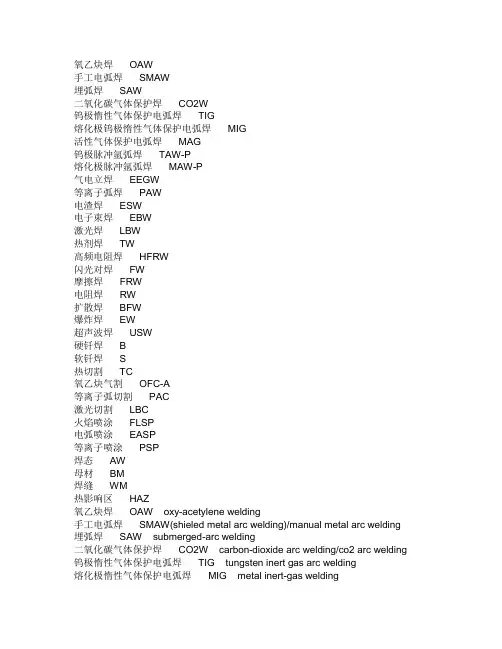

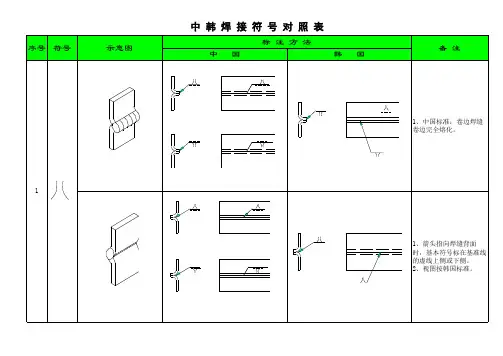

氧乙炔焊 OAW手工电弧焊 SMAW埋弧焊 SAW二氧化碳气体保护焊 CO2W钨极惰性气体保护电弧焊 TIG熔化极钨极惰性气体保护电弧焊 MIG活性气体保护电弧焊 MAG钨极脉冲氩弧焊 TAW-P熔化极脉冲氩弧焊 MAW-P气电立焊 EEGW等离子弧焊 PAW电渣焊 ESW电子束焊 EBW激光焊 LBW热剂焊 TW高频电阻焊 HFRW闪光对焊 FW摩擦焊 FRW电阻焊 RW扩散焊 BFW爆炸焊 EW超声波焊 USW硬钎焊 B软钎焊 S热切割 TC氧乙炔气割 OFC-A等离子弧切割 PAC激光切割 LBC火焰喷涂 FLSP电弧喷涂 EASP等离子喷涂 PSP焊态 AW母材 BM焊缝 WM热影响区 HAZ氧乙炔焊 OAW oxy-acetylene welding手工电弧焊 SMAW(shieled metal arc welding)/manual metal arc welding 埋弧焊 SAW submerged-arc welding二氧化碳气体保护焊 CO2W carbon-dioxide arc welding/co2 arc welding 钨极惰性气体保护电弧焊 TIG tungsten inert gas arc welding熔化极惰性气体保护电弧焊 MIG metal inert-gas welding活性气体保护电弧焊 MAG metal active gas arc welding钨极脉冲氩弧焊 TAW-P argon tungsten pulsed arc welding 熔化极脉冲氩弧焊 MAW-P argon metal pulsed arc welding 气电立焊 EEGW electrogas (arc) welding等离子弧焊 PAW plasma arc welding电渣焊 ESW electro-slag welding电子束焊 EBW electron beam welding激光焊 LBW laser welding热剂焊 TW thermit welding高频电阻焊 HFRW hign frequency resistance welding闪光对焊 FW flash butt welding摩擦焊 FRW friction welding电阻焊 RW resistance welding扩散焊 BFW diffusion welding爆炸焊 EW explosive welding超声波焊 USW ultrasonic welding硬钎焊 B brazing软钎焊 S soldering热切割 TC thermal cutting氧乙炔气割 OFC-A oxy-acetylene flame cutting等离子弧切割 PAC plasma arc cutting激光切割 LBC laser cutting LBC?火焰喷涂 FLSP flame spraying电弧喷涂 EASP clectric arc spraying等离子喷涂 PSP plasma spraying焊态 AW as-welded母材 BM base metal焊缝 WM weld WM?热影响区 HAZ heat-affected zone。
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝（卷边完全熔化） 注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1（续）序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
2023年度焊接符号大全由于焊接是现代制造业中的重要工艺之一，因此焊接符号也成为大众关注的焦点。
为了帮助大家更好的了解焊接符号，本文将介绍2023年度焊接符号大全。
一、焊条符号1. AWS（美国焊接学会）E7018：表示一种炭钢电焊条，适用于直流电焊和交流电焊。
2. AWS E6013：表示一种碱性电焊条，可用于炭钢的所有硬度等级的焊接。
3. AWS E308L：表示一种不锈钢电焊条，适用于焊接304L和308L不锈钢材料。
4. AWS E316L：表示一种镍铬钼不锈钢电焊条，适用于焊接316和316L不锈钢材料。
二、焊接缝符号1. V型翻边焊接缝（V-groove）：这种缝口形状呈V字形，适用于厚度超过6毫米的材料。
2. X型焊缝（X-groove）：这种缝口形状为双面斜角，适用于厚度为8毫米以上的材料。
3. W型焊缝（W-groove）：这种缝口形状为双面倒角，适用于搭接板材厚度为15毫米以上的材料。
4. U型焊缝（U-groove）：这种缝口形状呈U字形，适用于厚度大于12毫米的板材和管道的连接。
三、焊接位置符号1. 1G：表示水平位置下的焊接；2. 2G：表示向上仰视时的竖直位置下的焊接；3. 3G：表示向前仰视时的竖直位置下的焊接；4. 4G：表示在向下仰视时的竖直位置下的焊接。
四、焊缝表面处理符号1. V：表示在焊接之前，要用钢刷对工件的缝口进行清洁；2. F：表示在焊接之前，先要将缝口表面打磨干净；3. G：表示在缝口中性气体焊接时，需要使用惰性气体将焊接处覆盖起来。
五、焊接质量等级符号总共有三个等级：1. A级：表示最高等级，适用于关键的焊接结构；2. B级：表示适用于普通的焊接结构，但质量仍需保证；3. C级：表示适用于非常规的焊接结构，例如对于未知材料的焊接。
以上就是2023年度的焊接符号大全，希望这篇文章能够帮助你更好地了解焊接符号。
当然，由于焊接符号会根据不同地区和不同产业有所差异，因此这份符号大全仅供参考。
常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。
本标准适用于金属熔化焊及电阻焊。
2 规范性引用文件 GB/T 5185 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。
焊缝的表示方法包括焊缝图示法和焊缝符号标注法。
一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。
3.2焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。
图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定； GB/T 12212中常用的图示方法见附录C（规范性附录）。
3.3当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。
焊接方法在图样上标注时，按附录B（规范性附录）的规定。
要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。
4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。
表1基本符号 序号 符号名称 示意图 焊缝符号 1卷边焊缝（卷边完全熔化） 注：不完全熔化的卷边焊缝用Ⅰ形焊缝符号表示，并加注焊缝有效厚度S，见表７2 Ⅰ形焊缝 3 V形焊缝 4单边V形焊缝 表1（续）序号 符号名称 示意图 焊缝符号 5 带钝边V形焊缝 6 带钝边单边V形焊缝 7 带钝边U形焊缝 8 带钝边J形焊缝 9 封底焊缝 10 角焊缝 11 塞焊缝或槽焊缝 12 点焊缝 13 缝焊缝 4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号 符号名称 示意图 符号 说明 1 平面符号 焊缝表面平齐 2 凹面符号 焊缝表面凹陷 3 凸面符号 焊缝表面凸起 注：不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
4.2.2辅助符号应用示例见表3。
