波形梁护栏施工工艺标准

波形梁护栏施工方案
一、施工前准备
施工前需要进行详细的施工准备工作，确保施工顺利进行。

具体工作如下：
1.完成施工方案设计和施工图纸的审查，确保符合施工要求。

2.准备好所需的施工人员和施工机械设备，确保施工人员具备相关从业
资格。

3.确保施工现场通畅，并清理好施工区域，确保施工作业安全进行。

4.准备好所需的材料和施工用具，包括波形梁、支架、螺栓等。

二、施工步骤
1. 定位与测量
在施工现场进行波形梁护栏的定位和测量工作，确定波形梁护栏的安装位置和长度。

2. 安装支架
在确定好的位置上安装支架，支架的安装要牢固可靠，确保波形梁护栏的稳定性。

3. 安装波形梁
将波形梁安装在支架上，并用螺栓将波形梁固定在支架上，确保固定牢靠。

4. 检查与调整
安装完成后进行波形梁护栏的检查与调整，确保波形梁护栏安装正确，无松动和倾斜情况。

三、施工质量及安全控制
在施工过程中，要加强施工质量与安全控制，确保施工质量合格，同时保障施工人员的安全。

具体措施如下：
1.施工过程中，要加强施工现场管理，确保施工秩序井然。

2.在施工过程中，要严格按照施工图纸要求施工，确保施工质量。

3.施工中人员需严格遵守施工安全规定，做好安全防护工作，确保施工
人员的人身安全。

四、施工结束及验收
施工完成后，进行波形梁护栏的验收工作，确保施工质量合格。

验收合格后，方可交付使用。

以上是关于波形梁护栏施工方案的详细内容，希望对施工人员在进行波形梁护栏安装时能够提供帮助。

一、工程概况公路波形护栏是一种以波形钢护栏板相互拼接并由立柱支撑的连续结构，主要用于公路车辆的防护。

当车辆失控撞向波形护栏时，它可以迫使车辆改变方向，恢复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

本工程将采用波形梁护栏，全长XX公里，包括大桥、中桥、分离式立交、分合流楔形端等特殊加强位置。

二、施工准备1. 技术准备（1）施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点。

（2）编制施工组织设计，明确施工工艺、施工顺序、施工要点、质量控制措施等。

2. 材料准备（1）严格按照招标文件要求选购材料，所有钢材必须有材料质量证明。

（2）波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，出厂时应密封包装，以防运输、保存期间生锈或弄脏。

3. 人员、机械准备（1）施工队设置打桩队、安装队、焊接队等。

（2）配备打桩机、水平尺、撬棍、扳手、切割机等机械设备。

三、施工方法1. 施工顺序（1）基础施工：根据设计要求，进行基础施工，确保基础牢固、平整。

（2）立柱安装：按照设计图纸，安装立柱，确保立柱垂直、间距符合要求。

（3）波形梁护栏板安装：将波形梁护栏板与立柱连接，确保连接牢固、平整。

（4）特殊加强位置施工：对大桥、中桥、分离式立交、分合流楔形端等特殊加强位置进行施工。

2. 施工要点（1）基础施工：确保基础施工质量，确保基础牢固、平整。

（2）立柱安装：确保立柱垂直、间距符合要求，立柱与基础连接牢固。

（3）波形梁护栏板安装：确保波形梁护栏板与立柱连接牢固、平整，无变形。

（4）特殊加强位置施工：按照设计要求，对特殊加强位置进行施工，确保施工质量。

四、质量控制措施1. 材料质量控制：严格筛选材料，确保材料质量符合要求。

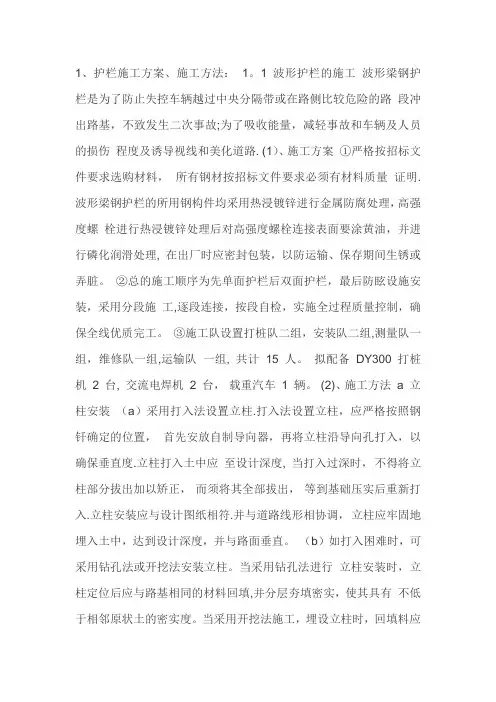

1、护栏施工方案、施工方法：1。

1 波形护栏的施工波形梁钢护栏是为了防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故;为了吸收能量，减轻事故和车辆及人员的损伤程度及诱导视线和美化道路. (1）、施工方案①严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明. 波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理, 在出厂时应密封包装，以防运输、保存期间生锈或弄脏。

②总的施工顺序为先单面护栏后双面护栏，最后防眩设施安装，采用分段施工,逐段连接，按段自检，实施全过程质量控制，确保全线优质完工。

③施工队设置打桩队二组，安装队二组,测量队一组，维修队一组,运输队一组, 共计15 人。

拟配备DY300 打桩机 2 台, 交流电焊机 2 台，载重汽车 1 辆。

(2)、施工方法a 立柱安装（a）采用打入法设置立柱.打入法设置立柱，应严格按照钢钎确定的位置，首先安放自制导向器，再将立柱沿导向孔打入，以确保垂直度.立柱打入土中应至设计深度, 当打入过深时，不得将立柱部分拔出加以矫正，而须将其全部拔出，等到基础压实后重新打入.立柱安装应与设计图纸相符.并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。

（b）如打入困难时，可采用钻孔法或开挖法安装立柱。

当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填,并分层夯填密实，使其具有不低于相邻原状土的密实度。

当采用开挖法施工，埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm) ，回填土的压实度不应小于相邻原状土。

岩石中的柱桩应用粒料回填并夯实. (c)考虑到护栏结构对景观及驾驶员的视线诱导的影响，立柱安装就位后，应立即进行垂直度、位置、标高的检查。

垂直度检查采用靠尺逐根检查.位置检查、间距检查直线采用钢尺检测，曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。

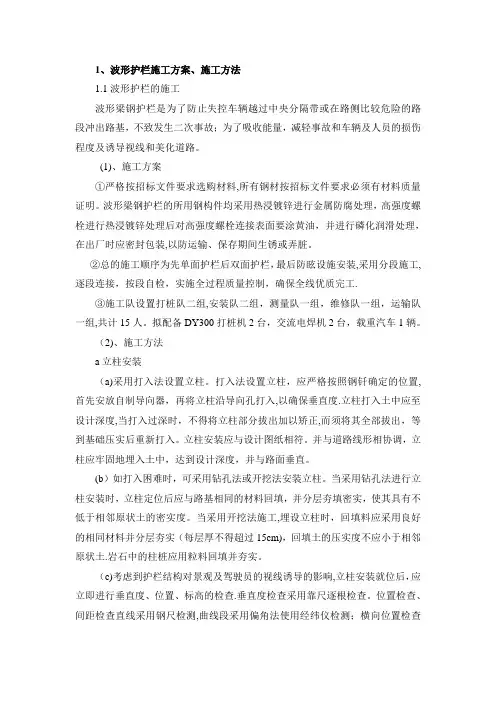

1、波形护栏施工方案、施工方法1.1波形护栏的施工波形梁钢护栏是为了防止失控车辆越过中央分隔带或在路侧比较危险的路段冲出路基，不致发生二次事故；为了吸收能量，减轻事故和车辆及人员的损伤程度及诱导视线和美化道路。

(1)、施工方案①严格按招标文件要求选购材料,所有钢材按招标文件要求必须有材料质量证明。

波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装,以防运输、保存期间生锈或弄脏。

②总的施工顺序为先单面护栏后双面护栏，最后防眩设施安装,采用分段施工,逐段连接，按段自检，实施全过程质量控制，确保全线优质完工.③施工队设置打桩队二组,安装队二组，测量队一组，维修队一组，运输队一组,共计15人。

拟配备DY300打桩机2台，交流电焊机2台，载重汽车1辆。

（2)、施工方法a立柱安装（a)采用打入法设置立柱。

打入法设置立柱，应严格按照钢钎确定的位置,首先安放自制导向器，再将立柱沿导向孔打入,以确保垂直度.立柱打入土中应至设计深度,当打入过深时，不得将立柱部分拔出加以矫正,而须将其全部拔出，等到基础压实后重新打入。

立柱安装应与设计图纸相符。

并与道路线形相协调，立柱应牢固地埋入土中，达到设计深度，并与路面垂直。

(b）如打入困难时，可采用钻孔法或开挖法安装立柱。

当采用钻孔法进行立柱安装时，立柱定位后应与路基相同的材料回填，并分层夯填密实，使其具有不低于相邻原状土的密实度。

当采用开挖法施工,埋设立柱时，回填料应采用良好的相同材料并分层夯实（每层厚不得超过15cm)，回填土的压实度不应小于相邻原状土.岩石中的柱桩应用粒料回填并夯实。

（c)考虑到护栏结构对景观及驾驶员的视线诱导的影响,立柱安装就位后，应立即进行垂直度、位置、标高的检查.垂直度检查采用靠尺逐根检查。

位置检查、间距检查直线采用钢尺检测,曲线段采用偏角法使用经纬仪检测；横向位置检查采用尺量道路中心线与立柱横向间距。

波形梁护栏施工方案质证明，检查每批材料的质量和数量是否符合要求。

同时，对于波形梁护栏的材料，还需检查其外观质量和尺寸是否符合设计要求。

3、机械准备施工需要使用的机械设备包括挖掘机、打桩机、焊接设备等，要保证设备的正常运转和安全性能，并进行检查和维护。

4、人员准备施工人员必须具备相应的证书和资质，并接受安全培训。

要合理安排施工人员的数量和工作岗位，确保施工进度和质量。

三、施工工序1、现场布置在施工现场进行测量和标志，确定波形梁护栏的安装位置和高度，并进行土方开挖和基础施工。

2、立柱安装立柱的安装需要进行打桩和固定，确保其稳固性和垂直度。

立柱的间距和长度要按照设计要求进行设置，同时要注意立柱与地面的距离和高度。

3、波形梁安装波形梁的安装需要进行焊接和固定，确保其与立柱的连接牢固。

波形梁的长度和数量要按照设计要求进行设置，同时要注意波形梁的高度和水平度。

4、加强段设置根据设计要求，在桥头和其他需要加强的位置设置加强段，加强段的长度和数量要按照设计要求进行设置，并进行焊接和固定。

5、验收和清理在波形梁护栏施工完成后，要进行验收和清理工作，确保施工质量和施工现场的整洁。

四、注意事项1、施工现场要进行规范管理，确保安全生产和环境保护。

2、施工人员要遵守相关的安全操作规程，穿戴好个人防护用品。

3、施工过程中要注意交通安全，设置警示标志和交通指示牌。

4、施工材料要进行严格管理，确保质量和数量符合要求。

五、质量保证措施1、对施工材料进行严格检查和抽样检测，确保质量符合要求。

2、对施工工序进行严格控制和监督，确保施工质量符合设计要求。

3、对施工过程中出现的问题及时处理和整改，确保施工质量和进度。

六、安全保证措施1、制定安全管理制度和应急预案，确保施工现场的安全和应急处理能力。

2、加强现场安全监管和巡查，及时发现和处理安全隐患。

3、对施工人员进行安全教育和培训，提高安全意识和技能水平。

Quality Assurance: The steel components used in the wave beam steel guardrail are all treated with hot-dip galvanizing for metal n。

1b1波形梁护栏的施工工艺流程与注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在道路交通建设中，波形梁护栏被广泛应用于公路、高速公路等场所，其施工质量直接关系到道路交通安全。

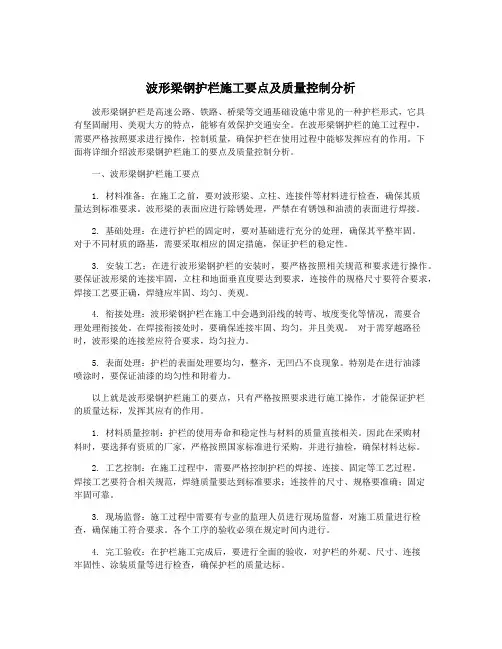

波形梁钢护栏施工要点及质量控制分析波形梁钢护栏是高速公路、铁路、桥梁等交通基础设施中常见的一种护栏形式，它具有坚固耐用、美观大方的特点，能够有效保护交通安全。

在波形梁钢护栏的施工过程中，需要严格按照要求进行操作，控制质量，确保护栏在使用过程中能够发挥应有的作用。

下面将详细介绍波形梁钢护栏施工的要点及质量控制分析。

一、波形梁钢护栏施工要点1. 材料准备：在施工之前，要对波形梁、立柱、连接件等材料进行检查，确保其质量达到标准要求。

波形梁的表面应进行除锈处理，严禁在有锈蚀和油渍的表面进行焊接。

2. 基础处理：在进行护栏的固定时，要对基础进行充分的处理，确保其平整牢固。

对于不同材质的路基，需要采取相应的固定措施，保证护栏的稳定性。

3. 安装工艺：在进行波形梁钢护栏的安装时，要严格按照相关规范和要求进行操作。

要保证波形梁的连接牢固，立柱和地面垂直度要达到要求，连接件的规格尺寸要符合要求，焊接工艺要正确，焊缝应牢固、均匀、美观。

4. 衔接处理：波形梁钢护栏在施工中会遇到沿线的转弯、坡度变化等情况，需要合理处理衔接处。

在焊接衔接处时，要确保连接牢固、均匀，并且美观。

对于需穿越路径时，波形梁的连接差应符合要求，均匀拉力。

5. 表面处理：护栏的表面处理要均匀，整齐，无凹凸不良现象。

特别是在进行油漆喷涂时，要保证油漆的均匀性和附着力。

以上就是波形梁钢护栏施工的要点，只有严格按照要求进行施工操作，才能保证护栏的质量达标，发挥其应有的作用。

1. 材料质量控制：护栏的使用寿命和稳定性与材料的质量直接相关。

因此在采购材料时，要选择有资质的厂家，严格按照国家标准进行采购，并进行抽检，确保材料达标。

2. 工艺控制：在施工过程中，需要严格控制护栏的焊接、连接、固定等工艺过程。

焊接工艺要符合相关规范，焊缝质量要达到标准要求；连接件的尺寸、规格要准确；固定牢固可靠。

3. 现场监督：施工过程中需要有专业的监理人员进行现场监督，对施工质量进行检查，确保施工符合要求。

波形梁护栏施工方案一、工程概况本合同段起点为项目K11+000处位于原S304老路上,接第1合同段终点，在K11+400~K12+600路段避开阳坝街道（老路街道两侧房屋密集)走新线，在K12+305新建坡底中桥跨过木黄河支流,K12+620处回到老路,沿老路布线至桃子坪,在K14+800经过峰岩，在K16+000经过黄家坝，在K16+240新建桃子坪大桥跨过木黄河,沿老路布线，K17+200经过落佑坝,在K20+700经过新垧，在K22+100完全利用平楼小桥，在K22+400经过平楼，在K24+900经过石蛾,结合合水镇小城镇规划,避开印江木黄造纸博物馆(在K27+800右侧初步设计线位）,在K27+700左转老路，该段充分利用老路，在K27+400进合水，合水过境线采用3。

60公里的新线,避开狭窄街道,顺合水河布线，在K29+440新建合水中桥跨过印江河支流合水河，跨越合水河后即到本合同段终点K30+000处接第3合同段起点。

本合同段全长18。

774196公里，其中新建路基4。

680公里，利用老路拓宽改建14.094公里，老路利用率为75。

07%.本合同段路基宽度：K11+000～K27+480段路基宽8。

5m；K27+480~K30+000段路基宽12。

0m。

本合同段沿线经过的乡镇主要有木黄镇、合水镇；河流主要有木黄河、合水河。

二、编制依据①、S304新民至印江县城公路改扩建工程(第2合同段）两阶段施工图设计；②、《公路工程质量检验评定标准》。

③、中华人民共和国国家标准GB5768—2009《道路交通标志和标线》.④、中华人民共和国交通行业标准 JTG D81—2006《公路交通安全设施设计规范》。

⑤、中华人民共和国交通行业标准 JT/T280—2004《路面标线涂料》。

⑥、中华人民共和国交通行业标准 JTG F71-2006《公路交通安全设施施工技术规范》。

⑦、中华人民共和国交通行业标准 JTG D82-2009《公路交通标志和标线设置规范》.⑧、公路工程标准规范配套图书 JTG D82—2009《公路交通标志和标线设置手册》。

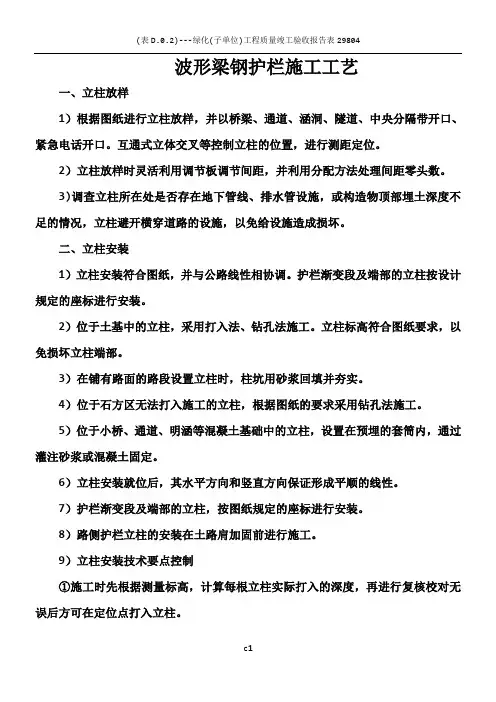

波形梁钢护栏施工工艺一、立柱放样1）根据图纸进行立柱放样，并以桥梁、通道、涵洞、隧道、中央分隔带开口、紧急电话开口。

互通式立体交叉等控制立柱的位置，进行测距定位。

2）立柱放样时灵活利用调节板调节间距，并利用分配方法处理间距零头数。

3)调查立柱所在处是否存在地下管线、排水管设施，或构造物顶部埋土深度不足的情况，立柱避开横穿道路的设施，以免给设施造成损坏。

二、立柱安装1）立柱安装符合图纸，并与公路线性相协调。

护栏渐变段及端部的立柱按设计规定的座标进行安装。

2）位于土基中的立柱，采用打入法、钻孔法施工。

立柱标高符合图纸要求，以免损坏立柱端部。

3）在铺有路面的路段设置立柱时，柱坑用砂浆回填并夯实。

4）位于石方区无法打入施工的立柱，根据图纸的要求采用钻孔法施工。

5）位于小桥、通道、明涵等混凝土基础中的立柱，设置在预埋的套筒内，通过灌注砂浆或混凝土固定。

6）立柱安装就位后，其水平方向和竖直方向保证形成平顺的线性。

7）护栏渐变段及端部的立柱，按图纸规定的座标进行安装。

8）路侧护栏立柱的安装在土路肩加固前进行施工。

9）立柱安装技术要点控制①施工时先根据测量标高，计算每根立柱实际打入的深度，再进行复核校对无误后方可在定位点打入立柱。

②在打入立柱的过程中，及时用水平尺测量打入立柱的纵向和横向竖直度，检查立柱是否偏离定位点，发现偏差要立即调整。

③立柱接近打入深度时，要控制好锤击频率和锤头落差，以确保立柱准确埋入规定标高位置。

④打入施工上道工序合格方可进行下道工序施工，以确保标高一致，间距准确，在纵向与横向都垂直竖立；打入的立柱应牢固地埋入土中，达到设计深度。

三、护栏板安装1）护栏板通过拼接螺栓相互连接成纵向横梁，并由连接螺栓固定于防阻块、托架或横隔梁上。

护栏板拼接方向与行车方向一致。

拼接螺栓采用高强螺栓。

2）立柱间距不规则时，利用调节板、梁进行调节。

3）所有的连接螺栓及拼接螺栓在护栏的线性达到规定要求时拧紧。

四、施工工艺控制1）顺直度控制：顺直度必须在立柱放样、测距定位时进行控制，立柱放样应以固定道路设施如桥梁、通道、中央分隔带可能会产生间距零头数，可通过分配法将其调整至多根立柱。

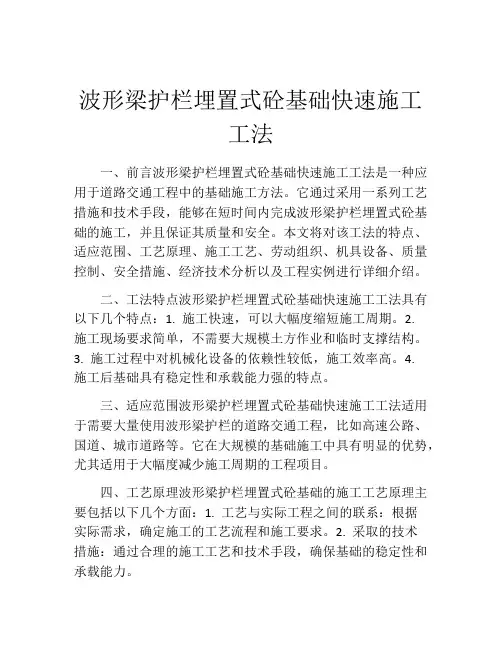

波形梁护栏埋置式砼基础快速施工工法一、前言波形梁护栏埋置式砼基础快速施工工法是一种应用于道路交通工程中的基础施工方法。

它通过采用一系列工艺措施和技术手段，能够在短时间内完成波形梁护栏埋置式砼基础的施工，并且保证其质量和安全。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点波形梁护栏埋置式砼基础快速施工工法具有以下几个特点：1. 施工快速，可以大幅度缩短施工周期。

2.施工现场要求简单，不需要大规模土方作业和临时支撑结构。

3. 施工过程中对机械化设备的依赖性较低，施工效率高。

4.施工后基础具有稳定性和承载能力强的特点。

三、适应范围波形梁护栏埋置式砼基础快速施工工法适用于需要大量使用波形梁护栏的道路交通工程，比如高速公路、国道、城市道路等。

它在大规模的基础施工中具有明显的优势，尤其适用于大幅度减少施工周期的工程项目。

四、工艺原理波形梁护栏埋置式砼基础的施工工艺原理主要包括以下几个方面：1. 工艺与实际工程之间的联系：根据实际需求，确定施工的工艺流程和施工要求。

2. 采取的技术措施：通过合理的施工工艺和技术手段，确保基础的稳定性和承载能力。

五、施工工艺波形梁护栏埋置式砼基础快速施工工艺包括以下几个阶段：1. 基础设计与准备：根据工程要求，进行基础设计，确定基础尺寸和参数，并进行相关的准备工作。

2.基础开挖与处理：按照设计要求进行基础的开挖，同时进行基础底部处理，确保基础的平整和稳定。

3. 钢筋加工与预埋：根据设计要求进行钢筋的加工和预埋工作，确保基础的加固性能。

4. 混凝土浇筑与养护：进行混凝土的浇筑和养护工作，确保基础的密实性和强度。

六、劳动组织波形梁护栏埋置式砼基础快速施工工法的劳动组织包括施工人员的配置、工作任务的划分和工作流程的安排等方面。

通过合理的劳动组织，可以提高施工效率和质量。

七、机具设备为了实施波形梁护栏埋置式砼基础快速施工工法，需要使用到一系列机具设备，包括挖掘机、起重机、混凝土搅拌机等。

波形梁钢护栏施工要点及质量控制分析波形梁钢护栏是公路、铁路、桥梁等交通设施中常见的安全防护设施，具有安装简便、使用寿命长、抗冲击能力强等优点。

在进行波形梁钢护栏的施工过程中，需要严格控制施工要点，并进行质量控制，以确保护栏的安全可靠性。

本文将对波形梁钢护栏施工要点和质量控制进行分析。

一、波形梁钢护栏施工要点1. 材料准备：在进行波形梁钢护栏的施工前，需要对所需材料进行准备，包括波形梁、立柱、连接件等配件。

对于波形梁材料，应该选择质地均匀、表面平整、无裂纹、无变形的优质钢材；对于立柱和连接件，应该选择材质坚固、连接稳固的配件。

2. 施工方案设计：在进行波形梁钢护栏的施工前，需要制定详细的施工方案设计，包括施工步骤、安装要求、施工顺序等内容。

设计合理的施工方案可以提高施工效率，减少施工过程中的问题。

3. 基础处理：波形梁钢护栏的安装需要固定在地面或桥梁上，因此在进行施工前需要对安装基础进行处理。

对于地面基础，需要清理地表，平整基础；对于桥梁基础，需要进行基础检测，确保基础承载能力符合要求。

4. 安装工艺：波形梁钢护栏的安装是一项重要的工程，需要按照规定的安装工艺进行施工。

在进行安装时，需要保持波形梁的水平、垂直，确保护栏的稳固性。

在连接件的安装过程中，需要严格按照连接件的安装要求进行操作，避免出现安装质量问题。

5. 安全考虑：在进行波形梁钢护栏的施工过程中，需要始终把安全放在首位。

施工人员需要进行安全教育培训，严格遵守施工现场安全规定，做好安全防护工作，确保施工过程中不发生安全事故。

二、波形梁钢护栏质量控制1. 材料质量检验：在波形梁钢护栏的施工过程中，需要对所使用的材料进行质量检验。

对于波形梁材料，需要进行表面质量检查、尺寸检查、力学性能检查等，确保材料符合相关标准要求；对于配件材料，需要进行连接强度、抗腐蚀性能等方面的检查，确保配件质量可靠。

2. 施工过程质量控制：在进行波形梁钢护栏的施工过程中，需要进行严格的质量控制。

波形梁护栏施工工艺一、概述波形梁护栏是一种较为常见的道路交通设施，作为道路分隔带和护栏，可以有效地保障道路畅通和行车安全。

本文将从工艺流程、设备要求、质量控制等方面，对波形梁护栏的施工工艺进行详细阐述。

二、工艺流程波形梁护栏施工工艺包括以下主要流程：1. 现场清理首先，施工人员应到现场对施工地点进行清理，确保道路面和基础平整。

同时，要清理现场周边的杂物和建筑垃圾，确保施工区域的环境整洁。

2. 预留线型根据要求，在预定位置设置波形梁护栏的位置，进行桩基的安插，将一定长度的栓钉固定在路基上，以保证波形梁的安定。

3. 绑扎钢筋在波形梁护栏的安装位置上，固定好钢筋，采用电焊将波形梁的下部连接三角支座，采取对角拉伸器紧密连接。

4. 波形梁安装波形梁护栏的波形钢梁是由多节铆接而成，施工人员应将波形梁的每一节根据实际情况安装、拼接，并且保证每一节的连接口紧密不漏。

同时，在接触点处，要进行涂刷防腐蚀涂料，以延长波形梁的使用寿命。

5. 固定制作结束经过测试和调试验收，波形梁护栏的施工就完成了。

施工地点也需进行清理，清理后进行验收，以确保施工质量达到标准要求。

三、设备要求为了保证波形梁护栏的施工质量和速度，施工人员需要使用一些必要的设备：1.挖掘机：用于现场清理和挖掘栓钉位置。

2.桩基钻机：用于栓钉基础的夯实和钻孔。

3.吊车：用于安装波形梁和各种工具的搬运。

4.涂刷机：用于对波形梁的防腐蚀涂料进行涂刷。

5.电焊机：用于对钢筋、支架和波形梁进行焊接。

四、质量控制波形梁护栏是一道重要的安全道路设施，其施工质量非常重要。

为了确保施工质量，应按照以下基本要求进行施工：1.建立完善的质量管理制度、监管和考核机制，确保施工人员具有足够的知识和技能，杜绝安全事故的发生。

2.施工过程中应组织专业人员进行施工，并保证施工人员在现场施工时遵守相关规章制度。

3.对钢筋、支架和波形梁进行检验，并确保每一节波形梁均符合设计要求。

4.施工中应进行实时质量控制和检查，保证施工质量合格。

波形梁护栏施工技术方案
一、设计
二、材料选用
三、基础处理
四、施工工艺流程
1.安装立柱：根据设计要求和立柱间距，确定立柱的位置和设置高度。

将立柱插入基础孔中，使用水平仪校正立柱的垂直度，并使用混凝土固定
立柱。

2.安装波形梁：将预制的波形梁放置在立柱上，并使用连接件将波形
梁与立柱连接起来。

3.固定连接件：使用螺栓或焊接等方法，将连接件固定在波形梁和立
柱上，以确保连接牢固和稳定。

4.检验调整：在安装完成后进行检验，确保护栏的垂直度和水平度符
合要求。

5.防腐处理：对护栏进行防腐处理，以提高护栏的耐久性和抗腐蚀性能。

五、质量管理
在施工过程中，需要进行质量管理，确保护栏的质量符合设计要求和
相关标准。

包括材料的验收、焊接质量的检查、连接件的固定力检测等。

六、安全措施
在施工中需要采取必要的安全措施，保证施工人员的安全。

包括佩戴安全帽、戴防护眼镜、穿防护服等。

总之，波形梁护栏的施工技术方案需要根据实际情况确定，确保护栏的质量和安全性。

在施工过程中，需要严格按照设计要求和相关规范进行施工，同时采取必要的质量管理和安全措施，确保施工质量和人员安全。

1．波形护栏施工工艺流程及操作要点1.1.1 施工工艺流程图施工放样←高程复核↓施工断面前期处理↓预埋件安装和定位↓模板安装↓混凝土浇筑↓模板拆除↓混凝土养护1.2施工操作要点1.2.1立柱放样根据设计点号进行放样，立柱放样时间利用调整段调节间距，并利用分配方法处理间距零头数。

立柱放样后应检查每根立柱位置的地基状态，如遇地下通讯管道、汇水管或涵洞顶部埋深不足时，应调整某些立柱的位置，改变固定方式。

1.2.2 立柱安装按设计图要求，并与道路线性相协调。

立柱根据具体情况采用打入法，开挖法或钻孔法进行安装。

其水平方向和竖直方向形成平顺的线性。

立柱安装用砼埋入法时，施工中特别应注意：必须保证立柱水平、竖直尺寸符合要求后才可浇筑砼。

1.2.3 波形梁安装波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上，拼接方向应顺行车方向。

波形梁连接螺栓及拼接螺栓不能过早拧紧，以便在安装过程中利用波形梁的长圆及时进行调整，使其成为平直的线形，避免局部凹凸。

波形梁安装时应尽量使波形梁顶面与道路竖曲线相协调，当护栏的线形认为比较满意时，方可最后拧紧螺栓。

1.2.4 横隔梁及端头安装波形梁安装前横隔梁与立柱间的连接螺栓不应过早拧紧，当横隔梁与波形梁准确就位后，方可拧紧螺栓。

端头锚固主要包括锚固固件及混凝土基础，在端部基础砼设计强度达到50%以上方可拧紧螺栓。

1.2.5 调校1.2.6 施工时应注意的几个问题：护栏施工时应准确掌握各种设施的资料，特别是埋设于路基中各种管道的准确位置，在施工过程中不允许对地底下设施造成任何破坏。

如遇地下通讯管线、泄水管或涵顶填土深度不足时，应调整立柱位置，或改变立柱固定方式。

当立柱打入过深时，不得将立柱拔出矫正，需将其余全部拔出，将其基础重新夯实后再打入，或调整立柱位置。

桥梁护栏应安装法兰盘，注意法兰盘的定位和立柱顶面标高的控制。

波形梁钢护栏施工要点及质量控制分析波形梁钢护栏是公路、高速公路等道路上常见的一种交通设施，其主要作用是保护行车道和人行道，减少车辆和人员的安全隐患。

对于波形梁钢护栏的施工要点和质量控制，需要遵循一些基本的准则和标准，以确保工程质量和安全性能。

1. 施工前准备波形梁钢护栏施工前需要进行现场勘察和设计，明确护栏的位置、长度、高度等参数。

同时需要对施工现场进行测量和规划，确定固定点和锚固点的位置和深度。

2. 材料准备施工前还需要准备好所需的材料和设备，包括波形梁、方管、钢板、锚杆、膨胀螺栓、角铁、压路机等施工设备。

材料的选用需要符合相关标准和规范，同时要对材料进行检验和质量控制。

3. 施工流程波形梁钢护栏的施工流程主要分为以下几个步骤：(1) 固定钢板，将护栏所需要的钢板按照固定位置焊接或螺栓连接。

(2) 安装方管，将方管连接到钢板上并调整位置和高度。

(3) 铺设角铁，将角铁与钢板和方管固定在一起。

(4) 安装波形梁，将波形梁固定在方管上，调整高度和位置，保证波形梁之间的连接紧密。

(5) 锚杆固定，将锚杆用膨胀螺栓固定在地下，使其与波形梁钢护栏连接紧密。

(6) 压路铺设，使用压路机将路面进行压实，防止路面下面的土壤受到冲击和腐蚀。

4. 质量控制在施工过程中需要进行质量控制，以确保护栏的安全性能和使用寿命。

质量控制应从材料、施工工艺、环境条件等方面入手：(1) 材料质量控制，需对护栏的材料进行检验和质量控制，维护相关手续和记录。

(2) 施工工艺控制，需加强对施工工艺的控制和检验，遵循相关标准和规范。

(3) 环境条件控制，需合理规划施工现场，采取防雨、防污染措施，减少对周边环境的影响。

综上所述，波形梁钢护栏的施工要点和质量控制，涉及到多个方面的工作和要求，需要合理规划和控制。

只有严格按照标准、规范和要求进行施工，才能确保护栏的安全性能和使用寿命，为行车人员的安全保驾护航。

波形梁护栏施工工艺
波形梁护栏是一种常用的道路护栏，其施工工艺如下：
1. 基础处理：首先需要对施工区域进行基础处理，清除杂物，平整地面，并进行标线。

2. 固定钢柱：按照设计要求，将钢柱按一定间距固定在地面上，可以使用锚固膏、膨胀螺栓等方式进行固定。

3. 安装横梁：将波形梁护栏的横梁与钢柱相连接，可以使用膨胀螺栓或焊接等方式进行固定。

4. 安装立柱：按照设计要求，在横梁上安装立柱，一般是将立柱插入横梁的孔洞中并固定，确保立柱与横梁之间的连接牢固。

1
5. 安装波形板：将波形板安装在立柱上，通过螺栓进行固定，如果需要加强固定，可以进行焊接。

6. 焊接：对于需要加固的地方，可以使用电焊对波形板和立柱进行焊接，以增加护栏的稳固性。

7. 涂装：对已安装完毕的波形梁护栏进行涂装，确保表面平整、光滑，并具有防腐、防锈的功能。

8. 检查与验收：在施工完成后，对波形梁护栏进行检查，确保施工质量符合相关标准与要求，并进行验收。

需要注意的是，在施工过程中应严格按照设计要求和相关标准进行操作，确保护栏的安全性和稳固性。

施工人员应具备相应的资质和经验，且采取必要的安全措施，确保施工过程的安全性。

2。

波形梁护栏施工工艺1.适用范围波形梁护栏是一种波纹状钢护栏板相互拼接并由立柱支撑而组成的连续结构.它利用土基、立柱、波形梁的变形来吸收碰撞能量.并迫使失控车辆改弯方向。

它适用于高速公路和一级汽车专用公路2、编制主要应用标准和规范2.1 中华人民共和国行业标准《高速公路交通安全设施设计与施工技术规范》JTJ041-942.2 中华人民共和国交通部《高速公路波形梁钢护栏》（JT/T281）2.1 中华人民共和国行业标准《公路工程质量检验评定标准》JTJ071-983施工准备3.1 技术准备3.1.1 熟悉和分析施工现场的地质、水文资料.编制波形梁护栏施工组织设计向班组进行书面技术交底和安全技术交底。

3.1.2 施工放样。

根据设计图进行放样.并以桥梁、通道、涵洞、中央分隔带开口、立交、平交等为控制点.进行测距定位。

在放样完毕后.办理驻地工程师复核、签认手续。

3.2 机具准备打桩机、开挖工具、夯实工具、载重汽车、吊车等3.3 材料准备3.3.1 波形梁、立柱、横隔梁、端头梁及连接螺栓所用钢材为普通碳素结构钢（Q235）.其技术条件符合《碳素结构钢》（GB700-88）的规定。

3.3.2 拼接波形梁的螺栓采用高强螺栓.符合《钢结构用扭剪型高强度螺栓连接副》（GB3632～3633-83）的规定。

3.3.3 防阻块材料采用型钢制造.符合《碳素结构钢》( GB700-88)的规定。

3.3.4立柱埋置混凝土中时.混凝土不小于15 号.混凝土用材料符合现行交通行业标准《公路桥涵施工技术规范》的规定。

3.3.5 材料防腐波形梁护栏防腐处理.一般采用热浸镀锌方法进行防腐处理。

3.4 作业条件护栏的施工一般在路面施工完成后进行.但在施工前应预先做发施工组织设计及施工准备。

4、施工操作工艺4.1 工艺流程测量放样→复核→打入立柱→立柱调校→安装护栏板→拧紧连接螺栓→线形初调→安装拼接螺栓→调整质检→验收4.2 操作方法4.2.1测量放样,依据设计资料.以桥梁、通道、中央分隔带开口等确定主要控制点.按规定固定临时桩.以便控制两侧防撞护栏板与路中心距离。

1．波形护栏施工工艺流程及操作要点1.1.1 施工工艺流程图1.2施工操作要点1.2.1立柱放样根据设计点号进行放样，立柱放样时间利用调整段调节间距，并利用分配方法处理间距零头数。

立柱放样后应检查每根立柱位置的地基状态，如遇地下通讯管道、汇水管或涵洞顶部埋深不足时，应调整某些立柱的位置，改变固定方式。

1.2.2 立柱安装按设计图要求，并与道路线性相协调。

立柱根据具体情况采用打入法，开挖法或钻孔法进行安装。

其水平方向和竖直方向形成平顺的线性。

立柱安装用砼埋入法时，施工中特别应注意：必须保证立柱水平、竖直尺寸符合要求后才可浇筑砼。

1.2.3 波形梁安装波形梁通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上，拼接方向应顺行车方向。

波形梁连接螺栓及拼接螺栓不能过早拧紧，以便在安装过程中利用波形梁的长圆及时进行调整，使其成为平直的线形，避免局部凹凸。

波形梁安装时应尽量使波形梁顶面与道路竖曲线相协调，当护栏的线形认为比较满意时，方可最后拧紧螺栓。

1.2.4 横隔梁及端头安装波形梁安装前横隔梁与立柱间的连接螺栓不应过早拧紧，当横隔梁与波形梁准确就位后，方可拧紧螺栓。

端头锚固主要包括锚固固件及混凝土基础，在端部基础砼设计强度达到50%以上方可拧紧螺栓。

1.2.5 调校1.2.6 施工时应注意的几个问题：护栏施工时应准确掌握各种设施的资料，特别是埋设于路基中各种管道的准确位置，在施工过程中不允许对地底下设施造成任何破坏。

如遇地下通讯管线、泄水管或涵顶填土深度不足时，应调整立柱位置，或改变立柱固定方式。

当立柱打入过深时，不得将立柱拔出矫正，需将其余全部拔出，将其基础重新夯实后再打入，或调整立柱位置。

桥梁护栏应安装法兰盘，注意法兰盘的定位和立柱顶面标高的控制。
