HSK刀柄的6种形式

HSK 工具系统的结构及特点高速切削加工已成为现代机械制造技术的一个重要组成部分和发展方向。

目前，在国际机床工具系统市场上影响比较大的高速加工工具系统有：德国开发的HSK （德文Hohl Schaft Kegel 的缩写，也称空心短锥柄）工具系统；美国KENNAMETAL 公司开发的KM 工具系统；日本日研（NIKKEN ）公司开发的NC5工具系统等。

在众多的新型工具系统中，由德国开发的HSK 工具系统，整体技术最为成熟，应用范围也最为广泛。

其采用空心短锥结构和两面夹紧方式，在系统刚度、径向圆跳动精度、重复安装精度、夹紧可靠性等方面都具有优越性能，被视为21世纪最有前途的工具系统。

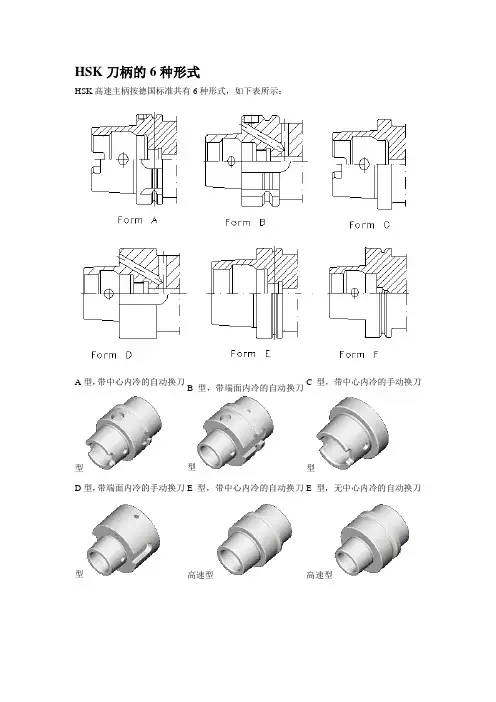

1、HSK 刀柄的结构类型在DIN69893标准中规定，HSK 工具系统共有6种型号（35个规格），如图1所示：A 型带中心内冷的自动换刀型D 型带端面内冷的 手动换刀型B 型带端面内冷的 自动换刀型E 型带中心内冷的 自动换刀高速型C 型 带中心内冷的 手动换刀型F 型 无中心内冷的 自动换刀高速型图1 HSK 工具系统6种型号的外观图（DIN69893标准）其中：这6种型号的HSK 刀柄主要的差别、各自结构及使用特点[1]，可参见图2和表1所示。

图2 HSK工具系统6种型号的结构示意图（DIN69893标准）位置、冷却液通道以及法兰盘的面积大小。

A/C/E和B/D/F型刀柄共同点是:锥柄锥度都是1/9.98。

特别指出：在GB/T 19449.1-2004/ISO 12164-1:2001标准中，规定了适用于机床（例如：车床、钻床、铣床和磨床）的带有法兰盘接触面的空心圆锥柄（HSK）的尺寸之外，只规定了两种柄部型式：A型为法兰上带有一个能自动换刀的环形槽，也可以手动换刀；C型为法兰上无环形槽，只能用于手动换刀；两种型式的手动夹进都是通过锥柄上的一个孔来进行的，扭矩的传递是通过锥柄尾端的键以及摩擦来完成的，其特点基本与DIN69893标准的相应规定类似。

（4） MAS BT 型 （简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。 BT型刀柄的对称性结构使它比其它三种刀柄的高速稳定性要好。
（5） ANSI B5.50型 （简称 CAT）ANSI B5.50型是美国标准，安装尺寸与 DIN 69871、IS0 7388/1 类
数控刀具中刀柄的应用知识__加工.txt大人物的悲哀在于他们需要不停地做出选择；而小人物的悲哀在于他们从来没有选择的机会。男人因沧桑而成熟，女人因成熟而沧桑。男人有了烟，有了酒，也就有了故事；女人有了钱，有了资色，也就有了悲剧。数控刀具中刀柄的应用知识
加工1:10的HSK真空系统。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型 （简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型 和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
一、7:24锥度的通用刀柄
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准） 、MAS BT（日本标准）以及ANSI/ASME（美国标准）。NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

HSK刀柄简介一、前言在高速切削加工已成为机械加工制造技术重要的环节。

传统的BT刀具系统的加工性能已难以满足高速切削的要求。

目前高速切削应用较广泛的有德国的HSK (德文Hohl Shaft Kegel缩写)刀具系统、美国的KM 刀具系统、日本的NC5、BIG-PLUS刀具系统等以上皆属于两面拘束刀柄。

而刀具系统能在高速下进行切削加工，应满足以下基本条件：1. 较高的系统精度系统精度包括系统定位夹持精度和刀具重复定位精度，前者指刀具与刀柄、刀柄与机床主轴的连接精度；后者指每次换刀后刀具系统精度的一致性。

刀具系统具有较高的系统精度，才能保证高速加工条件下刀具系统应有的静态和动态稳定性。

2. 较高的系统刚度刀具系统的静、动刚度是影响加工精度及切削性能的重要因素。

刀具系统刚度不足会导致刀具系统振动，从而降低加工精度，并加剧刀具的磨损，降低刀具的使用寿命。

3. 较好的动平衡性高速切削加工条件下，微小质量的不平衡都会造成巨大的离心力，在加工过程中引起机床的急剧振动。

因此，高速刀具系统的动平衡非常重要。

二、HSK工具系统标准的制订从1987年开始，由德国阿亨产业大学机床实验室以及一些工具制造厂、机床制造厂、用户企业等30多个单位成立了专题工作组，在M.Weck教授领导下开始了新型工具系统的研究开发工作。

经过第一轮研究，工作组于1990年7月向德国产业标准组织提交了「自动换刀空心柄」标准建议。

德国于1991年7月公布了HSK刀具系统的DIN 标准草案，并向国际标准化组织建议制定相关ISO标准。

1992年5月，国际标准化组织ISOT/TC29(工具技术委员会)决定暂不制订自动换刀空心柄的ISO标准。

经过工作组的第二轮研究，德国于1993年制定了HSK工具系统的正式产业标准DIN69893。

1996年5月，在ISO/TC29/WG33审议会上，制订了以DIN69893为基础的HSK刀具系统的ISO标准草案ISO/DIS12164。

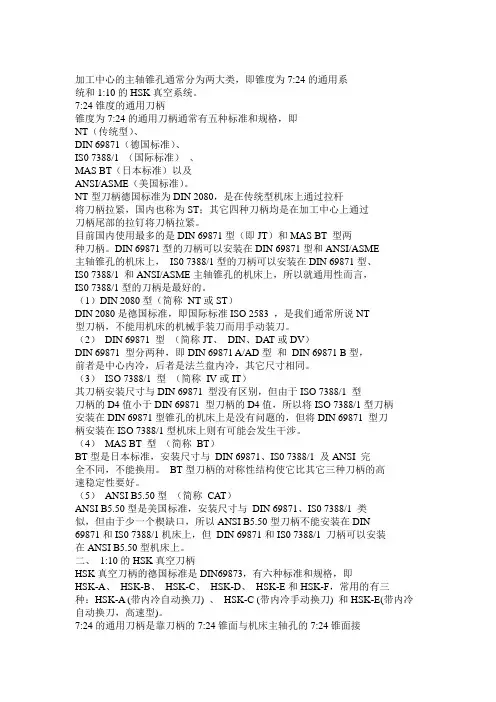

加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。

7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。

NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。

DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。

（2）DIN 69871 型（简称JT、DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。

（3）ISO 7388/1 型（简称IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。

（4）MAS BT 型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
