材料研究方法--偏光显微镜及试样制备

将透明剂渗透到试样内部，使组 织逐渐变得透明。
透明注意事项
避免过度透明
过度透明会导致试样变形或破裂，影响观察效果。
注意保护眼睛
透明剂具有一定的刺激性，使用时应避免溅入眼 睛。
注意安全
透明剂多为易燃易爆物品，使用时应远离火源， 并存放在阴凉通风处。
04
试样封固
封固剂选择
常用封固剂
如树脂、火棉胶、香柏油等，根据试样的性质和观察目的选择合适的封固剂。
03
试样透明
透明剂选择
甘油
甘油是一种常用的透明剂，适用 于观察植物和动物组织。
甲苯
甲苯适用于观察不溶于水的组织， 如昆虫、蜘蛛等。
氯仿
氯仿适用于观察质地坚硬的骨骼和 牙齿等组织。
透明方法
浸泡法
将试样浸泡在透明剂中，使组织 逐渐变得透明。
涂布法
将透明剂涂布在试样表面，使组 织逐渐变得透明。
渗透法
效果。
控制厚度
02
封固剂的厚度应适中，过厚会影响观察效果，过薄则可能无法
完全固定试样。
避免腐蚀
03
某些封固剂可能对试样产生腐蚀作用，应选择对试样无害的封
固剂或进行适当的预处理。
05
试样观察
显微镜的选择与调节
选择合适的显微镜
根据观察需求选择适合的光学显微镜，如普通显微镜、荧光显微 镜、相差显微镜等。
调节焦距
调整显微镜的焦距，确保试样清晰可见，同时避免过度聚焦导致 图像失真。
调整光源和光路
根据试样类型和观察需求，选择合适的光源和光路，确保足够的 照明和对比度。
观察方法
直接观察法
将制备好的试样直接放置在显微镜载物台上进行观察。
切片观察法

常见的试样制备方法
试样制备方法多种多样，包括切割、研磨、腐蚀和电解抛光等。每种方法都 有其适用的材料和实验要求，选择恰当的方法非常重要。
试样制备中需要注意的问题
在试样制备过程中，存在一些常见的问题需要注意，例如样品变形、非均匀 切割和表面污染等。了解这些问题并采取相应的措施，可以提高试样制备的 质量。

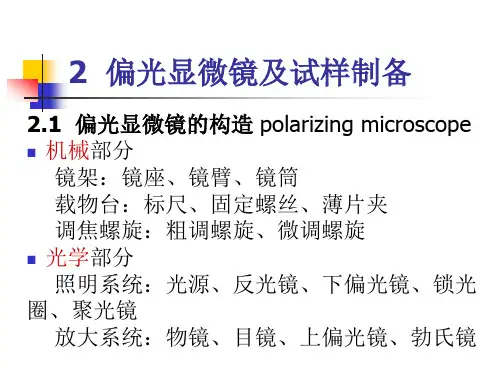

材料研究方法-偏光显微 镜及试样制备
材料研究是一门关键的领域，而偏光显微镜及试样制备是其核心组成部分。 本节将介绍偏光显微镜的工作原理和使用方法，并探讨试样制观察材料的结构和性质。它通过偏振光 的作用，可以揭示材料内部的细节。
偏光显微镜的原理和组成部分
结论和总结
通过偏光显微镜及正确的试样制备，研究人员可以深入了解材料的内部结构和性质。这对于材料研究和工程应 用都有着重要的影响。
偏光显微镜由多个组成部分组成，包括偏光器、样品台、偏光片和偏光装置 等。通过调整这些组件，可以实现对材料的不同观察模式。
偏光显微镜的使用方法和技巧
了解正确的使用方法和技巧对于获得准确的观察结果至关重要。掌握焦距的 调节、光源的选择和样品的装配等技巧，可以提高观察效果。
试样制备的重要性
试样制备是材料研究中不可或缺的环节，它直接影响到观察结果的准确性和可靠性。正确的试样制备可以消除 干扰因素，凸显材料的特性。

数值孔径越大，分辨率越高 物镜的分辨率就是显微镜的分辨率，它取决于数值孔径的大小及所用光波的波长 光学显微镜最高分辨率为2000埃，最大放大倍数为2000倍。一组物镜占一台显微镜总价值的
五分之一到二分之一。
第1页/共47页
第一节 偏光显微镜及薄片制备
二、偏光显微镜的调节与使用
▪ 1·装卸镜头
A·装目镜：直接插上即可 B·装物镜：物镜与镜筒的接合类型有弹簧夹型、销钉型及转盘型。
若有选择性吸收，则显示被吸收波段的补色 颜色的深浅，取决于矿物对各色光吸收的总强度，强度
大颜色深 吸 收 的 总 强 度 取 决 于 薄 片 中 的 矿 物 种 类 及 薄 片 的 厚 度 。
第10页/共47页
第二节 单偏光镜下的晶体光学性质
▪ 2·吸收性与多色性 ▪ 吸收性
均质体
➢ 各向同性，不同振动方向的光波选择性吸收都相同 ➢ 矿物的颜色与浓度不因矿物中光波的振动方向的不同而变化。
➢ B·n盖于N之上，接触界面较陡。因 N>n，入射角大于临界角，光线发生全反 射，向N方向偏折。移动情况同A
➢ C·N盖于n之上，光线总是能透过界面向 N方向偏折（因 N大于n，入射角小于 第15页/共47页
第二节 单偏光镜下的晶体光学性质
▪ 2、糙面
单偏光镜下观察晶体表面，某些很光滑，某些粗糙呈麻点状， 这种表面的粗糙现象称为糙面
➢ 电气石（负光性）平行C轴切面短半径Ne||PP＝紫色 长半径No||PP＝深蓝色。斜交切面为过渡色。No的颜色比Ne深， 表明No的吸收性强，有吸收性公式：No>Ne
二 轴 晶 的 多 色 性 有 三 个 主 要 颜 色 分 别 与 光 率 体 的 N g , N m , N p 相 当

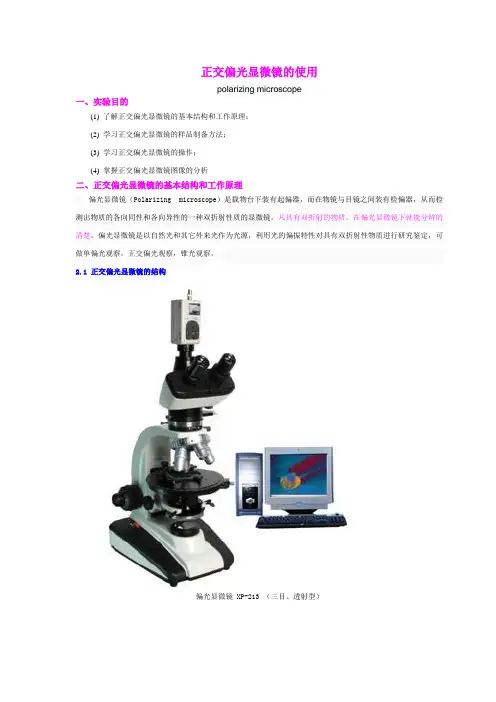

正交偏光显微镜的使用polarizing microscope一、实验目的(1) 了解正交偏光显微镜的基本结构和工作原理；(2) 学习正交偏光显微镜的样品制备方法；(3) 学习正交偏光显微镜的操作；(4) 掌握正交偏光显微镜图像的分析二、正交偏光显微镜的基本结构和工作原理偏光显微镜（Polarizing microscope）是载物台下装有起偏器，而在物镜与目镜之间装有检偏器，从而检测出物质的各向同性和各向异性的一种双折射性质的显微镜。

凡具有双折射的物质，在偏光显微镜下就能分辨的清楚。

偏光显微镜是以自然光和其它外来光作为光源，利用光的偏振特性对具有双折射性物质进行研究鉴定，可做单偏光观察，正交偏光观察，锥光观察。

2.1 正交偏光显微镜的结构偏光显微镜 XP-213 （三目、透射型）偏光显微镜 XPF-400 （三目、反射型）偏光显微镜 XPF-300 （三目、透反射型）正交偏光显微镜与普通光学显微镜极其相似，其构造主要以下部分组成：（1）镜座：是显微镜的底座，用以支持整个镜体。

（2）镜柱：是镜座上面直立的部分，用以连接镜座和镜臂。

（3）镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

（4）镜筒：连在镜臂的前上方，镜筒上端装有目镜，下端装有物镜转换器。

（5）目镜：装在镜筒的上端，通常备有2~3个，上面刻有5×、10×、15×等符号以表示其放大倍数。

（6）物镜转换器（旋转器）：接于棱镜壳的下方，可自由转动，盘上有4~5个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。

转换物镜后，不允许使用粗调节器，只能用细调节器，使像清晰。

（7）物镜：装在镜筒下端的旋转器上，一般有3~4个物镜，其中最短的刻有“10×”符号的为低倍镜，较长的刻有“40×”符号的为高倍镜，最长的刻有“100×（油）”符号的为油镜。
