2009年度华电热工专业职工技能大赛理论考试样卷及答案

【 保 密 ★ 启 用 前 】中国华电集团公司2009年度热工专业职工技能大赛理论考试样卷1. 对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（ C ）信号A.静电干扰B.电磁干扰C.共模干扰D.串模干扰 2. DAS 输入通道为了保证所需的动态特性，设计了（ C）线路。

A.前置放大器B.反混叠滤波器C. 采样保持电路D.缓冲器3. 根据JJG882-2004 压力变送器检定规程规定，检定设备和被检变送器为达到热平衡，必须在检定条件下放置（ C ）。

A. 0.5hB. 1hC. 2hD. 3h4. 当金属物体置于交变磁场中时，在金属内部产生感应电流，此电流在金属体内自成回路，故称为______，且一旦形成，它也会产生磁场，这个磁场将______原来产生涡流的磁场的变化。

（ D ） A.感生电流 减小 B.涡流 增大 C.电涡流 不影响 D.涡电流 阻止5. 一般情况下，压力表垫片可选用（ C ）。

A.耐油橡胶石棉板垫B. 普通橡胶石棉板垫C.四氟乙烯垫D.紫铜垫圈6. 运行中，原先显示正常的三点给水流量信号，同时持续出现大于主汽流量过多的情况，在判断主汽流量测量信号正常的情况下，请分析最可能的原因是（ B ）。

A.平衡阀、负压管或负压侧阀门出现泄漏B.给水流量孔板或喷嘴出现故障C.测量变送器或测量通道（仪表）偏差增大D.线路干扰7. 锅炉运行过程中出现故障，引起炉膛压力波动，当炉膛压力开关动作跳炉瞬间，炉膛压力变送器显示值为1500Pa ，由此可以判断炉膛压力开关设定值（ A ）。

A.大于1500PaB.小于1500PaC.等于1500PaD. ABC 都有可能 8. 安装在气动执行机构上的气动定位器，在控制中所起的作用是（ B ）。

A. 将电信号转换为气信号B. 将较小的信号气转换为较大的控制气C. 将气信号转换为电信号D.将较大的控制气转换为较小的信号9. 对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（ C ）信号A.静电干扰B.电磁干扰C.共模干扰D.串模干扰 10. 下列模-数转换器中，抗工频干扰能力最强的是（ D ）A.电压频率转换型B.脉冲宽度调制型C.逐次比较型D.双积分型。

【保密★启用前】热工专业职工技能大赛理论模拟考试卷【1】按DL/T1056规程规定，热控系统的检修，说法不完全正确的是（ A ）。

A．检修项目和检修周期，应严格执行DL/T 774规程的规定。

B．热控系统的检修宜随主设备的检修同时进行。

C．检修应制定检修计划，不得缺项、漏项，检修、检定和调试均应符合检修工艺要求。

D．检修中的改进项目应有设计图纸与说明，经相关人员技术论证后，方可列入检修计划。

【2】热控人员应定期对运行中的热控系统进行巡检，并做好巡检记录。

运行中的热工仪表及控制系统的维护应按（ A ）规定的内容进行。

A．《火力发电厂热工自动化系统检修运行维护规程》B．《电力技术监督导则》C．《火力发电厂热工控制系统设计技术规定》D．A+B+C【3】主燃烧跳闸（MFT）、ETS、发电机跳闸系统（GTS）间的跳闸指令，至少必须有两路信号，通过各自的输出模件，按（ D ）逻辑启动跳闸继电器。

反措A．二选一 B. 二选二 C. 三选二D．二选一或三选二【4】为防止设备环境影响热控系统的可靠运行，部门制定了包括下述内容的措施建议。

但讨论会上与会人员提出其中一条应修正，你认为最该修正的是（ A ）。

反措A．运行在高温区域的塑料行程开关（如主汽门、调门等）应定期检查，防止老化误发信号B. 现场设备应有可靠的防水、防尘、防振、防高温、防火、防腐蚀措施C. 备品备件保管环境，应符合温度、湿度和防静电要求D．控制室、电子室和工程师站必须装有温湿度计，孔洞封堵可靠，屏柜上方应有防漏水措施；柜内防尘滤网通风状态良好【5】分散控制系统检修中，检查所有电源回路的电源熔丝和模件的通道熔丝，应符合使用设备的要求，如有损坏应（ B ）的熔丝。

DL/T 774A.立即更换相同容量与型号B.作好记录，查明原因后更换相同容量与型号C.立即查明原因，并更换相同容量与型号D.查明原因，更换相同型号但比原容量稍大【6】热工保护系统动作统计台帐，应记录热工（ D ）系统所有动作的过程、原因分析及预防措施。

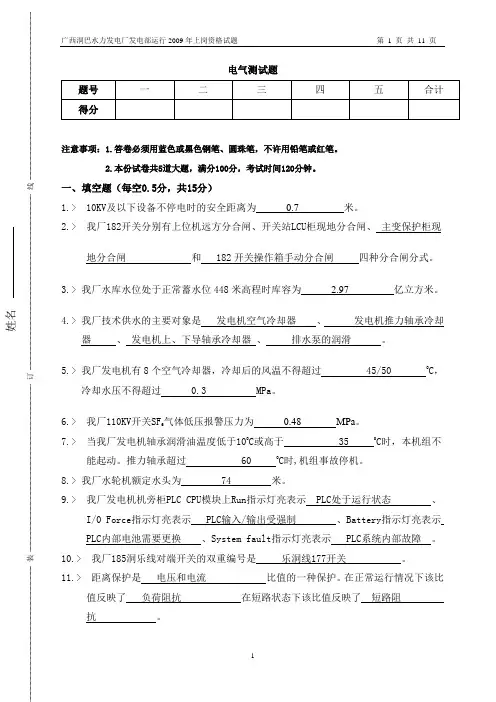

电气测试题注意事项：1.答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

2.本份试卷共5道大题，满分100分，考试时间120分钟。

一、填空题（每空0.5分，共15分）1.> 10KV及以下设备不停电时的安全距离为0.7 米。

2.> 我厂182开关分别有上位机远方分合闸、开关站LCU柜现地分合闸、主变保护柜现地分合闸和 182开关操作箱手动分合闸四种分合闸分式。

3.> 我厂水库水位处于正常蓄水位448米高程时库容为 2.97 亿立方米。

4.> 我厂技术供水的主要对象是发电机空气冷却器、发电机推力轴承冷却器、发电机上、下导轴承冷却器、排水泵的润滑。

5.> 我厂发电机有8个空气冷却器，冷却后的风温不得超过 45/50 0C，冷却水压不得超过 0.3 MPa。

气体低压报警压力为0.48 MPa。

6.> 我厂110KV开关SF67.> 当我厂发电机轴承润滑油温度低于100C或高于 35 0C时，本机组不能起动。

推力轴承超过 60 0C时,机组事故停机。

8.> 我厂水轮机额定水头为 74 米。

9.> 我厂发电机机旁柜PLC CPU模块上Run指示灯亮表示 PLC处于运行状态、I/0 Force指示灯亮表示 PLC输入/输出受强制、Battery指示灯亮表示PLC内部电池需要更换、System fault指示灯亮表示 PLC系统内部故障。

10.> 我厂185洞乐线对端开关的双重编号是乐洞线177开关。

11.> 距离保护是电压和电流比值的一种保护。

在正常运行情况下该比值反映了负荷阻抗在短路状态下该比值反映了短路阻抗。

12.> 同期表中S指针的旋转方向和速度客观地反映了发电机频率和系统频率的差值和方向，如果系统频率高于机组频率，则S针顺时针旋转。

13.> 欠励限制器主要用来防止发电机因励磁电流过度减小而引起失步，以及因过度进相运行而引起发电机端部过热。

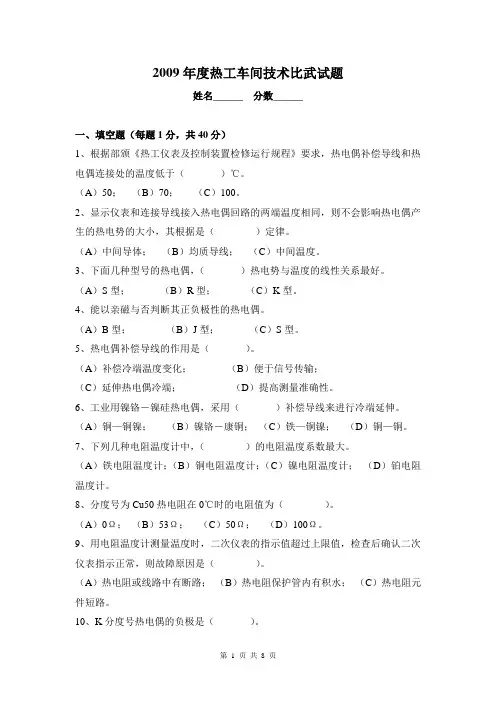

2009年度热工车间技术比武试题姓名______ 分数______一、填空题（每题1分，共40分）1、根据部颁《热工仪表及控制装置检修运行规程》要求，热电偶补偿导线和热电偶连接处的温度低于（）℃。

（A）50；（B）70；（C）100。

2、显示仪表和连接导线接入热电偶回路的两端温度相同，则不会影响热电偶产生的热电势的大小，其根据是（）定律。

（A）中间导体；（B）均质导线；（C）中间温度。

3、下面几种型号的热电偶，（）热电势与温度的线性关系最好。

（A）S型；（B）R型；（C）K型。

4、能以亲磁与否判断其正负极性的热电偶。

（A）B型；（B）J型；（C）S型。

5、热电偶补偿导线的作用是（）。

（A）补偿冷端温度变化；（B）便于信号传输；（C）延伸热电偶冷端；（D）提高测量准确性。

6、工业用镍铬－镍硅热电偶，采用（）补偿导线来进行冷端延伸。

（A）铜—铜镍；（B）镍铬－康铜；（C）铁—铜镍；（D）铜—铜。

7、下列几种电阻温度计中，（）的电阻温度系数最大。

（A）铁电阻温度计；（B）铜电阻温度计；（C）镍电阻温度计；（D）铂电阻温度计。

8、分度号为Cu50热电阻在0℃时的电阻值为（）。

（A）0Ω；（B）53Ω；（C）50Ω；（D）100Ω。

9、用电阻温度计测量温度时，二次仪表的指示值超过上限值，检查后确认二次仪表指示正常，则故障原因是（）。

（A）热电阻或线路中有断路；（B）热电阻保护管内有积水；（C）热电阻元件短路。

10、K分度号热电偶的负极是（）。

（A）铜镍；（B）铁；（C）镍铬；（D）镍硅。

11、氧化锆探头漏气时，测出的氧量会（）。

（A）偏大；（B）偏小；（C）不变。

12、测量压力的引压管路的长度一般不应超过（）。

（A）10m；（B）20m；（C）30m；（D）50m。

13、下列弹性膜片中，不能用作弹性式压力表弹性元件的是（）。

（A）金属膜片；（B）塑料膜片；（C）波纹管；（D）弹簧管。

14、差压式流量计中节流装置输出差压与被测流量的关系为（）。

123 或静电寄存，在没有采取防静电措施时不要触摸它 ATTL 集成电路 B 分立电路 CHTL 集成电路 DMOS 集成电路 6183 A0.2V B0V C1.96V D2V 6184 A0A B 约等于0.2A C10A D0.2 6185F 系列可编程序控制器计数器用（D ）表示 AY BX CT DC 6186检查、确认变压器的（B ）是否能满足控制单元和伺服系统的电能消耗 A 效率 B 容量 C 电压 D 功率6187 脉冲移向控制环节改变（），可直接控制V13由关断转向导通的时刻，从而达到移向控制的目的ACT 的方向和大小 BUR 的大小 CCT 的大小 DUR 的方向和大小6189（B ）适用于向多台电动机供电，不可逆拖动，稳速工作，快速性要求不高的场合A 电容式逆变器B 电压式逆变器C 电流式逆变器D 电感式逆变器6190（C ）适用于50~200KHZAIGBT BMOSFET CSIT DMOSMET6191KC42调制脉冲频率为（B ）HZ ，调节R1,R2,C1,C2值可改变频率AA1~5M B5~10M C5~10K D1~5K 6192由一组逻辑电路判断控制整流器触发脉冲通道的开放和封锁，这就构成了（B ）可逆调速系统 A 逻辑环流 B 可控无环流 C 逻辑无环流 D 可控环流 6193 万用表的使用方法与直流电流表一样，应把万用表串联在电路中，测量直流电压时，应把万用表与被测电路（C ） A 反接 B 正接 C 并联 D 串接 6194 非编码键盘接口一般通过（C ）或8355，8155等并行I/O 接口和MPU 相连 A 或非门 B 与门 C 三态缓冲器 D 与非门 6199锉刀很脆，（C ）当撬棒或锤子使用 A 能 B 可以 C 不能 D 许可 6201F-20MS 可编程序控制器表示（B ）类型A 晶体管输出B 晶闸管输出C 继电器输出D 单晶体管输出6202JMK 系列经济型数控机床通电试车不包含（C ）内容A 系统参数核对B 接通强电柜交流电源C 检查各熔断器数控 D 手动操作6203电压负反馈断线，造成电压负反馈信号消失，使控制绕组3WC 中的电流增大，造成电机扩大机和直流发电机过低电压，于是电动机产生很高的速度。

电力系统热工专业技能竞赛理论试卷答案一、单选题《火力发电厂热工自动化系统检修运行维护规程》的适用性，下列说法正．DL/T 774-20041 A ）。

确的是（适用于以采用分散控制系统的火力发电机组为主，其热工自动化系统的检修和日常运 A.行维护；不适用于未采用分散控制系统的火力发电机组，其热工自动化系统的检修和日常运行B.维护；C.不适用于火力发电基建机组热工自动化设备的安装、调试和试验；.D. DL/T 774-2004是强制性标准。

）个月宜进行一次。

DAS测量系统的综合误差抽检每（ C ２．D. 12； C. 6；B. 3 A. 1；C ）。

３．数字式仪表的允许误差计算公式，用准确度等级的表示方式是（1刻度。

D. 0.2%±C.△=±a% FS; △max=A.△士K; B.=±[a%FS十b];４．经校验，确认某机组主蒸汽温度测量用热电偶(K分度)精度等级为Ⅱ级，显示表刻度为0～600℃，精度为0.5级，热电偶补偿导线允许误差为1. 5℃，则该测量系统可能产生的最大测量误差约为（Ｂ）℃。

A. 5. 6 ;B. 3. 4 ;C. 4. 2 ;D. 4. 5５．角接取压装置的检查与质量要求中，要求采用对焊法兰紧固节流装置时，法兰内径必须（ A ）管道内径。

环室取压的前后环室开孔直径D'应相等，并等于管道内径D，允许1D≤D'≤1. 02D，但不允许环室开孔直径小于管道内径。

A.等于; B大于; C.小于; D.大于或等于。

６．根据DL/T 774-2004内容，锅炉启动前，FSSS进行燃油阀泄漏测试时，关闭燃油快速安全关断阀和各油枪关断阀，启动试验按钮，打开快速安全关断阀建立油压，当油压达到规定值实际运行值的__ __%后，关闭快速安全关断阀，维持时间大于_______s，压） A 。

（__% __ 力下降应不大于试验油压的A. 120, 60, 1;B. 100, 120, 0.5;C. 125> 180, 1;D. 110, 60, 0.57．DL/T 774-2004中有关接地一节内容未包括的是（ D ）。

【保密★启用前】中国华电集团公司2009年度热工专业职工技能大赛理论考试样卷过程中的（C ）信号A.静电干扰B.电磁干扰C.共模干扰D.串模干扰2. DAS输入通道为了保证所需的动态特性，设计了（C ）线路。

A.前置放大器B.反混叠滤波器C.采样保持电路D.缓冲器3. 根据JJG882-2004压力变送器检定规程规定，检定设备和被检变送器为达到热平衡，必须在检定条件下放置（C ）。

A. 0.54. 当金属物体置于交变磁场中时，在金属内部产生感应电______，且一______原来产生D ）B.涡流增大C.电涡流不影响D.涡电流C ）。

A.耐油橡胶石棉板垫B.普通橡胶石棉板垫C.四氟乙烯垫D.紫铜垫圈6. 运行中，原先显示正常的三点给水流量信号，同时持续出现大于主汽流量过多的情况，在判断主汽流量测量信号正常的情况下，请分析最可能的原因是（B ）。

A.平衡阀、负压管或负压侧阀门出现泄漏B.给水流量孔板或喷嘴出现故障C.测量变送器或测量通道（仪表）偏差增大D.线路干扰7.锅炉运行过程中出现故障，引起炉膛压力波动，当炉膛压力开关动作跳炉瞬间，炉膛压力变送器显示值为1500Pa，由此可以判断炉膛压力开关设定值（A）。

A.大于1500PaB.小于1500PaC.等于1500PaD.ABC都有可能8.安装在气动执行机构上的气动定位器，在控制中所起的作用是（B）。

A.将电信号转换为气信号B.将较小的信号气转换为较大的控制气C.将气信号转换为电信号D.将较大的控制气转换为较小的信号9.对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（C）信号A.静电干扰B.电磁干扰C.共模干扰D.串模干扰10.下列模-数转换器中，抗工频干扰能力最强的是（D）A.电压频率转换型B.脉冲宽度调制型C.逐次比较型D.双积分型。

11.热电偶测温，用补偿导线引入到机算机监控系统端子排。

热工专业考试题2009（含答案）热能通风所热工专业考试题2009年度一、选择题：单选题，共20题，每题1分，共20分1、对于锅炉型号DZL4-1.25-AⅡ所表示的意义说法不正确的是（D）。

A、为单锅简纵置或卧式水火管快装链条炉排锅炉B、额定蒸发量为4t/hC、出口为饱和蒸汽，燃用Ⅱ类烟煤D、额定工作压力为1.25MPa（绝对压强）2、额定蒸汽压力在1.27～3.82MPa时，锅炉控制安全阀的起始压力为（A）。

A、1.04×工作压力B、1.06×工作压力C、工作压力＋0.04MPaD、1.05×工作压力3、判断水泵能否发生汽蚀的物理量为（Ｄ）。

A、水泵的最大汽蚀余量B、水泵的最小汽蚀余量C、水泵的平均汽蚀余量D、水泵的汽蚀余量4、蒸汽管道上（D）不必设置疏水阀。

A、被阀门截断的各蒸汽管道的最低点B、垂直升高管段前的最低点C、直线管段每隔100～150m的距离内设置一个疏水阀D、蒸汽管道上最高点5、在螺杆空气压缩机的容积流量调节方案中，不包括（A）A、初温调节B、停转调节C、吸气节流调节D、转速调节6、管道支架允许跨度间距取决于多种因素，不包括（B）。

A、管道敷设的坡度及允许最大挠度B、支架形式C、外荷载的大小D、管材的强度，管子截面刚度7、在选择烟囱出口烟气流速时应注意的因素不包括（A）。

A、根据锅炉房扩建或增容改造的可能性选取推荐数值的上限B、使烟囱在锅炉最低负荷运行时不致因外界风力影响造成空气倒灌C、使烟囱在锅炉全负荷运行时不致因阻力太大造成烟气排不出D、微正压燃烧锅炉，在克服烟气系统阻力所能允许的条件下，应提高烟囱内烟气流速减小烟囱直径8、在回热系统中，除氧器具有一定的作用，即为（A）。

A、除氧和加热B、加压和除氧C、加热和补水D、补水和加压9、通行地沟敷设有一定的要求，以下说法正确的是（D）。

A、管子保温层外表至沟顶的距离为200～250mmB、管子保温层外表至沟壁的距离为100～120mmC、通行地沟的弯角处和直线段每隔100m距离应设一个安装孔，安装孔的长度应能安下长度为12.5m的热轧钢管D、管子保温层外表至沟低的距离为150～200mm10、当液态液化石油气采用管道输送时，泵的扬程应大于（D）。

2009年度热工车间技术比武试题答案第一篇：2009年度热工车间技术比武试题答案2009年度热工车间技术比武试题答案一、填空题（每题1分，共40分）1、根据部颁《热工仪表及控制装置检修运行规程》要求，热电偶补偿导线和热电偶连接处的温度低于（）℃。

（A）50；（B）70；（C）100。

2、显示仪表和连接导线接入热电偶回路的两端温度相同，则不会影响热电偶产生的热电势的大小，其根据是（）定律。

（A）中间导体；（B）均质导线；（C）中间温度。

3、下面几种型号的热电偶，（）热电势与温度的线性关系最好。

（A）S型；（B）R型；（C）K型。

4、能以亲磁与否判断其正负极性的热电偶。

（A）B型；（B）J型；（C）S型。

5、热电偶补偿导线的作用是（）。

（A）补偿冷端温度变化；（B）便于信号传输；（C）延伸热电偶冷端；（D）提高测量准确性。

6、工业用镍铬－镍硅热电偶，采用（）补偿导线来进行冷端延伸。

（A）铜—铜镍；（B）镍铬－康铜；（C）铁—铜镍；（D）铜—铜。

7、下列几种电阻温度计中，（）的准确度最高。

（A）铁电阻温度计；（B）铜电阻温度计；（C）镍电阻温度计；（D）铂电阻温度计。

8、分度号为Cu50热电阻在0℃时的电阻值为（）。

（A）0Ω；（B）53Ω；（C）50Ω；（D）100Ω。

9、用电阻温度计测量温度时，二次仪表的指示值超过上限值，检查后确认二次仪表指示正常，则故障原因是（）。

（A）热电阻或线路中有断路；（B）热电阻保护管内有积水；（C）热电阻元件短路。

10、K分度号热电偶的负极是（）。

（A）铜镍；（B）铁；（C）镍铬；（D）镍硅。

11、氧化锆探头漏气时，测出的氧量会（）。

（A）偏大；（B）偏小；（C）不变。

12、测量压力的引压管路的长度一般不应超过（）。

（A）10m；（B）20m；（C）30m；（D）50m。

13、下列弹性膜片中，不能用作弹性式压力表弹性元件的是（）。

（A）金属膜片；（B）塑料膜片；（C）波纹管；（D）弹簧管。

XXXX）分公司2013年热工技能竞赛理论试卷【1】下面几种热电偶中，线性较好的是 _________ 热电偶，其温度与热电势关系近似于直线关系。

A•铂铑10-铂B•镍铬-镍硅C•镍铬-康铜D•铜-康铜【2】按国家检定规程要求，称重传感器的综合允许误差，应不大于所配皮带秤最大允许误差的______ %。

A. 10B.20C.30D.40【3】不服从均匀分布规律的是 _______ 。

A. 工作环境温度引起的误差B. 数字仪表的量化误差（±1）和数字计算中舍入的修约误差C. 一些只知误差出现的大致范围，而不清楚分布规律的误差D. 仪器的刻度差引起的误差和最小分辨率限制引起的误差【4】在串级汽温调节系统中，副调节器可选用 _________ 动作规律，以使_______ 的工作频率。

A. PI内回路有较低B. P或PD 内回路有较高C. PID 外回路有较高D. PD 内回路有较低【5】如果氧化锆氧量计锆头安装处不密封有泄漏时，氧化锆氧量计指示将 _____ ;如运行时间久，锆头积灰严重时，氧化锆氧量计指示将______ 。

A. 偏大偏小B.偏小偏大C.偏大偏大D.偏小偏小【6】气体介质压力测量时，其测点位置应取在工艺管道的___________ 。

A. 管道的水平中心线两侧B. 下半部与管道的水平中心线成450夹角的范围内C. 管道的上半部D. ABC均可以【7】不能作为提高火电机组AGC负荷响应速度的主要途径的是___________ 。

A.采用BF和定压工作方式B.采用TF和滑压工作方式C. 适当降低运行参数设定值D.增强煤量和一次风量的前馈作用【8】协调控制系统中，控制方式切换优先级顺序是__________ 。

A. 闭锁加或减RUNBACK RD/RUPB. RD/RUP 闭锁加或减RUNBACKC. RD/RUP RUNBACK 闭锁加或减D. RUNBACK RD/RUP 闭锁加或减【9】检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______ 。

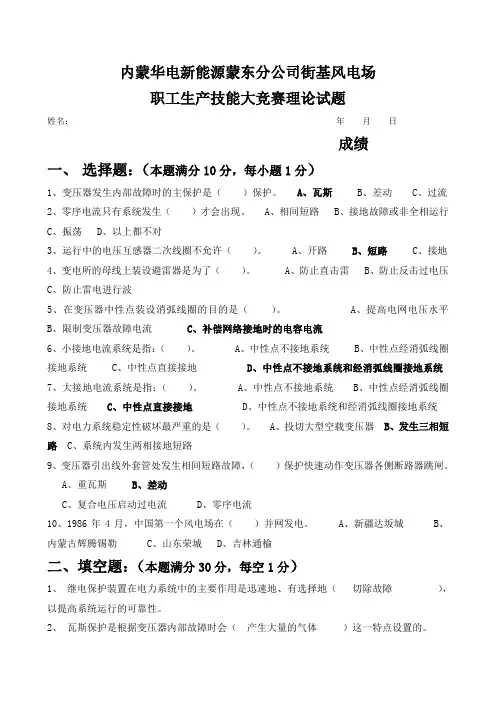

内蒙华电新能源蒙东分公司街基风电场职工生产技能大竞赛理论试题姓名：年月日成绩一、选择题：（本题满分10分，每小题1分）1、变压器发生内部故障时的主保护是（）保护。

A、瓦斯 B、差动 C、过流2、零序电流只有系统发生（）才会出现。

A、相间短路 B、接地故障或非全相运行C、振荡D、以上都不对3、运行中的电压互感器二次线圈不允许（）。

A、开路 B、短路 C、接地4、变电所的母线上装设避雷器是为了（）。

A、防止直击雷 B、防止反击过电压C、防止雷电进行波5、在变压器中性点装设消弧线圈的目的是（）。

A、提高电网电压水平B、限制变压器故障电流C、补偿网络接地时的电容电流6、小接地电流系统是指：（）。

A、中性点不接地系统 B、中性点经消弧线圈接地系统 C、中性点直接接地D、中性点不接地系统和经消弧线圈接地系统7、大接地电流系统是指：（）。

A、中性点不接地系统 B、中性点经消弧线圈接地系统C、中性点直接接地 D、中性点不接地系统和经消弧线圈接地系统8、对电力系统稳定性破坏最严重的是（）。

A、投切大型空载变压器 B、发生三相短路 C、系统内发生两相接地短路9、变压器引出线外套管处发生相间短路故障，（）保护快速动作变压器各侧断路器跳闸。

A、重瓦斯B、差动C、复合电压启动过电流D、零序电流10、1986年4月，中国第一个风电场在（）并网发电。

A、新疆达坂城 B、内蒙古辉腾锡勒 C、山东荣城 D、吉林通榆二、填空题：（本题满分30分，每空1分）1、继电保护装置在电力系统中的主要作用是迅速地、有选择地（切除故障），以提高系统运行的可靠性。

2、瓦斯保护是根据变压器内部故障时会（产生大量的气体）这一特点设置的。

3、变压器的（差动）保护是按照循环电流原理设计的一种保护。

4、变压器的绝缘油有两个作用，一个是（冷却），另一个是（绝缘）。

5、装设隔离开关后,可以在设备检修时造成（明显的断开点）,使检修设备与带电设备（有效隔离）。

热控专业理论考试试卷姓名：岗位：得分：一、选择题（每题2分，共15题30分）1.汽轮机紧急跳闸保护系统的简称为( D )。

(A)TSI；(B)DEH；(C)DCS；(D)ETS。

2.继电器是一种借助于( B )或其他物理量的变化而自动切换的电器。

(A)机械力；(B)电磁力；(C)电流；(D)电压。

3.汽轮机转速调节主要依靠( C )。

(A)蒸汽进汽温度；(B)蒸汽进汽压力；(C)蒸汽进汽流量；(D)机组负荷。

4.中间再热机组采用旁路系统的目的是( d )。

(A)提高机组出力；(B)提高热力系统效率；(C)调节主蒸汽参数；(D)启动或低负荷时通过锅炉产生的多余蒸汽，维持燃烧。

5. 生产厂房内、外工作场所的井、坑、孔、洞或沟道，必须覆以与地面平齐的坚固的盖板。

检修各种需取下盖板的设备时，必须( C )。

(A)派人看守；(B)挂警告标志；(C)设临时围栏；(D)周围摆放障碍物。

6. 压力的法定计量单位名称是( C )。

(A)mmH2O；(B)bar；(C)Pa；(D)Ton。

7. 根据欧姆定律，相同的电压作用下，下列( B )的描述是对的。

(A)电阻越大，电流越大；(B)电阻越大，电流越小；(C)电阻越小，电流越小；(D)电流大小与电阻无关。

8. 现代科学技术所能达到的最高准确度等级是( B )。

(A)计量标准器具；(B)国家基准；(C)工作计量器具；(D)最高计量标准。

9. 检定变送器时，选用的标准器及配套设备所组成的检定装置，其测量总不确定度应不大于被检变送器允许误差的( A )。

(A)1／4；(B)1／3；(C)1／2；(D)2／3。

10. 热电偶输出电压与( C )有关。

(A)热电偶两端温度；(B)热电偶热端温度；(C)热电偶两端温度和电极材料；(D)热电偶两端温度、电极材料及长度。

11. 精确度为1／20的游标卡尺，其主尺与副尺每格刻度相差( C )。

(A)0.5mm；(B)0.1mm；(C)0.05mm；(D)0.01mm。

【 保 密 ★ 启 用 前 】中国华电集团公司2009年度热工专业职工技能大赛理论考试C 卷【1】 根据DL/T1056-2007《发电厂热工仪表及控制技术监督导则》规定，关于标准仪器仪表的下列叙述，不完全正确的是（ C ）。

DL/T1056A ．检定和调试校验用的标准仪器仪表，应具有有效的检定证书。

B ．考核合格的装置可开展与批准项目相同的检定。

无有效检定合格证书的标准仪器不应使用。

C ．不使用的计量标准装置和标准器，必须报上级检定机构封存。

D ．已封存的计量标准装置和标准器，需经上级检定机构检定合格后，方可再次使用。

【2】 DCS 基本性能检查时，1）在操作员站上对被测模件通道设置一输出值a ，在I/O 站相应模件输出端子测量并记录输出值a 1；2）将该I/O 站系统电源关闭再打开，在相应输出端子上再次测量记录输出值a 2；3）计算（a 1-a ） 、（a 2-a ）和[(a 1-a 2)/2]的值，均应不大于模件的允许误差。

以上检查称为（ B ）。

DL/T 774A.通道输出精度检查B.通道输出自保持功能检查C.通道输出稳定性检查D.通道掉电保护检查【3】 检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS 柜时，发现柜内有裸露线头遗留，此时小王（ D ）。

反措A ．应先用绝缘物将裸露线包扎后放入接线槽中，待机组运行稳定后，再查明原因处理B ．为防止处理过程中发生异常，可暂不作任何处理，待机组运行稳定后，再查明原因处理C ．应先用绝缘物包扎裸露线，然后立即汇报，等待指示D ．应立即汇报，设备主人应立即查明原因予以处理；若无用线，及时绝缘包扎后放入线槽中 【4】 运行中，模件更换投运前，应对该模件的通讯口、I/O 功能、控制算法等功能进行检查，检查结果经（ B ）确认后，方可将模件插入正确的槽位，并填写记录卡。

反措 A.工作负责人 B.监护人 C.技术负责人 D.主管【5】 首次检定的0.5级压力变送器其回差应不超过输出量程（ ） ；后续检定压力变送器，其回差应不超过最大允许误差的（ A ）绝对值 。

【保密★启用前】中国华电集团公司2009年度热工专业职工技能大赛理论考试样卷2.DAS输入通道为了保证所需的动态特性，设计了（C ）线路。

A.前置放大器B.反混叠滤波器C.采样保持电路D.缓冲器3.根据JJG882-2004压力变送器检定规程规定，检定设备和被检变送器为达到热平衡，必须在检定条件下放置（C）。

A. 0.54.当金属物体置于交变磁场中时，在金属内部产生感应电流，此电流在金属体内自成回路，故称为______，且一旦形成，它也会产生磁场，这个磁场将______原来产生涡流的磁场的变化。

（D）A.感生电流减小B.涡流增大C.电涡流不影响D.涡电流阻止5.一般情况下，压力表垫片可选用（C）。

A.耐油橡胶石棉板垫B.普通橡胶石棉板垫C.四氟乙烯垫D.紫铜垫圈6.运行中，原先显示正常的三点给水流量信号，同时持续出现大于主汽流量过多的情况，在判断主汽流量测量信号正常的情况下，请分析最可能的原因是（B）。

A.平衡阀、负压管或负压侧阀门出现泄漏B.给水流量孔板或喷嘴出现故障C.测量变送器或测量通道（仪表）偏差增大D.线路干扰7.锅炉运行过程中出现故障，引起炉膛压力波动，当炉膛压力开关动作跳炉瞬间，炉膛压力变送器显示值为1500Pa，由此可以判断炉膛压力开关设定值（A）。

A.大于1500PaB.小于1500PaC.等于1500PaD.ABC都有可能8.安装在气动执行机构上的气动定位器，在控制中所起的作用是（B）。

A.将电信号转换为气信号B.将较小的信号气转换为较大的控制气C.将气信号转换为电信号D.将较大的控制气转换为较小的信号9.对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（C）信号A.静电干扰B.电磁干扰C.共模干扰D.串模干扰10.下列模-数转换器中，抗工频干扰能力最强的是（D）A.电压频率转换型B.脉冲宽度调制型C.逐次比较型D.双积分型。

热工专业职工技能大赛理论考试卷姓 名： 单 位： 邮编： 地址密 封 线 内 请 勿 答 题密 封 线【 保 密 ★ 启 用 前 】热工专业职工技能大赛理论考试E 卷题号 一 二 三 四 五 总分 审核人签字分值 20 15 20 25 20 100得分【1】 关于技术监督指标，下列说法不完全正确的是（ B ）。

DL/T1056A ．技术监督指标的统计数一经确定，不应随意更改。

B ．新建机组在试生产结束后, 即应统计上报热控技术监督指标的完成情况。

C ．热控技术监督指标宜以一个自然年为一个考核周期。

D ．技术监督指标的统计数由技术监督支持机构与发电企业相关人员共同进行技术审核后确定。

【2】 根据DL/T656-2006火力发电厂汽轮机控制系统验收测试规程，下述关于汽轮机转速控制功能说法，不正确的是（ B ）。

DL/T656A ．控制系统对机组转速应有全程调节功能B ．在机组过临界转速时转速升速率不变C ．控制系统应能根据自动同期装置的指令完成转速匹配以保证发电机能自动并网D ．并网时自动给出机组应带的初负荷【3】 UPS 电源改造需停运分散控制系统，工作人员开出停运工作票后，工作负责人检查发现停运前应落实的下列安全事项栏中，存在与DL/T 774规程要求不完全相符，此条是（ B ）。

反措 A.确认有关的生产过程已全部退出运行，并已做好相关的隔离措施。

B.做好软件和数据的备份。

C.与停电相关的所有子系统，经确认均已退出运行并允许该系统停电。

D.系统经确认无人工作，停电所需手续齐全。

【4】 参与保护联锁的（ B ）温度信号设置合理的变化率越限保护功能和信号（ B ）归复方式，是减少热工保护联锁系统误动的有效措施之一。

反措A. 单点 手动B. 所有 自动C. 单点 自动或手动D. 所有 手动【5】 智能变送器初次校准时，应（ C ）进行，以后校准可以通过手操器进行。

当仲裁检定时，（ C ）校准。

DL/T774A ．输入被测物理量 原则上要求施加被测物理量B ．通过压力校验装置加压 可根据要求 C. 施加被测物理量 必须施加被测物理量 D ．施加压力 原则上要求加压 【6】 热工保护联锁系统动作后，必须进行的工作是（ A ）。

热工技能竞赛理论测试试卷L2(答案)一、计算题【本大题共1０小题,每题５分,共50分.】１、已知某热电偶热电动势有Ｅ（1０00,0）=41。

27ｍV,E(２０,0)=0。

8ｍＶ和E(３0,20)=0。

4mＶ。

试求该热电偶的热电动势E(３0,０)、Ｅ（10０0,2０)和E(30,100０)?解:由中间温度定律,可得E(3０,0）＝Ｅ(３0,２０)+E(20，0)=0。

4ｍV+0.8ｍV=1。

2ｍＶE(1000,２０)=Ｅ（1０00,０）－E(２０,０）＝4１。

２7mV－0。

8mＶ＝4０.47mVＥ(３0，1000）=E(３０,0)-E(1０00,０)＝1。

２mV-41。

２7ｍV=－40．０７ｍＶ答:略。

2、检定一只测量范围为0~１0ＭＰa，准确度为１。

5级的弹簧管式压力表，所用的精密压力表的量程和准确度等级应为多少?解:检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的1/3,其测量上限值一般应比被检表的测量上限值大1/3为好。

为此: 精密表的测量上限应为根据弹簧管式精密压力表的产品系列，可选用0~1６MＰa的精密压力表。

被检表允许基本误差的绝对值为:则精密表的允许基本误差的绝对值应不大于0.0５ＭPa。

设精密表的准确度级别为,则应为答:可选用０．5级精密压力表。

3、如图3-1所示的R-L、Ｃ并联电路中,已知Ｒ=1０-２Ω，L=８×10－6Ｈ，C＝２×１0－５F,求该电路的谐振频率．图３—1解：令答：谐振频率为12587Ｈz。

4、用标准节流装置测量过热蒸汽流量，已知设计条件:最大流量q m＝５12.5t／ｈ、最大差压ΔP m＝４0ｋＰa、过热蒸汽压力1７．0ＭＰａ、过热汽温５４0℃（设计密度为ρ０=5１．1７7ｋg／ｍ3).试求当过热蒸汽压力为16MＰa、过热汽温为500℃（运行密度为ρ1=51.8４0ｋg／ｍ3)，产生差压为ΔP1=32kPａ时,只考虑蒸汽密度修正，管道内实际蒸汽流量为多少? 解:∵设流量计测得的流量为ｑ1则考虑蒸汽密度修正,设实际蒸汽流量为q′1,得答:管道内实际蒸汽流量为46１.3ｔ/ｈ．5、不计空白电动势下，氧化锆设计烟温为８０0℃，其显示仪指示氧量为10。
