FSAE赛车悬架设计

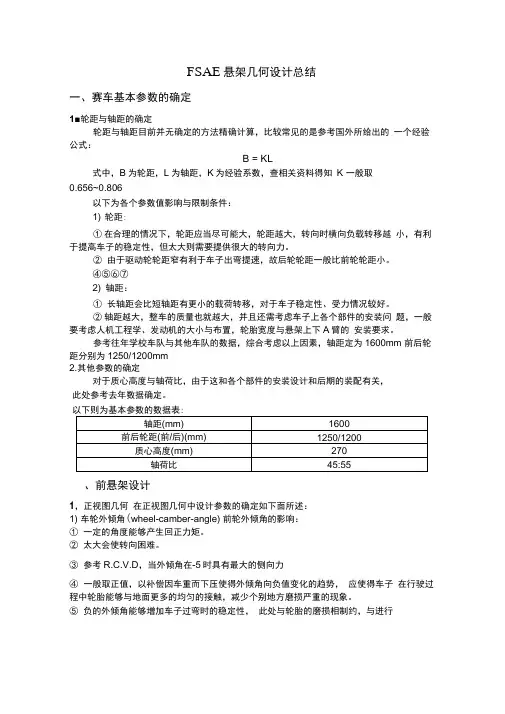

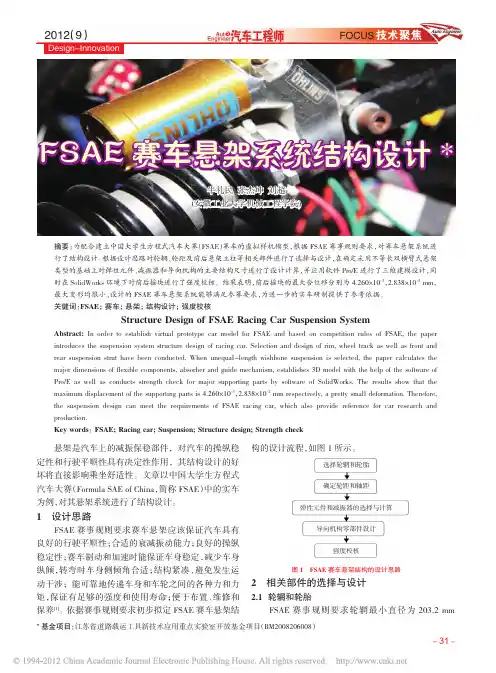

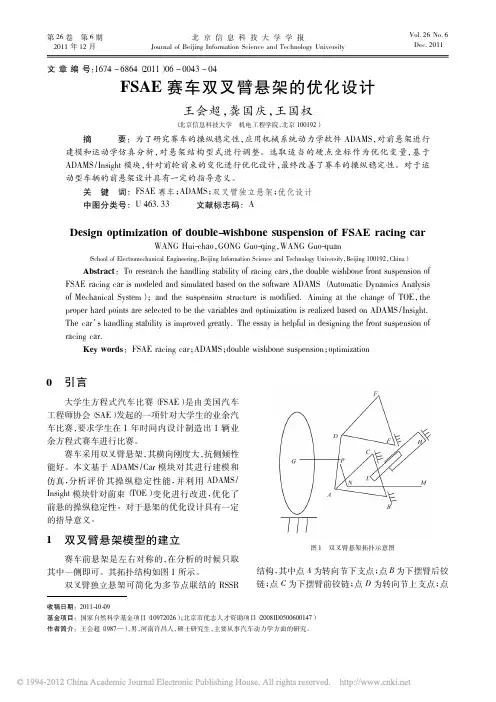

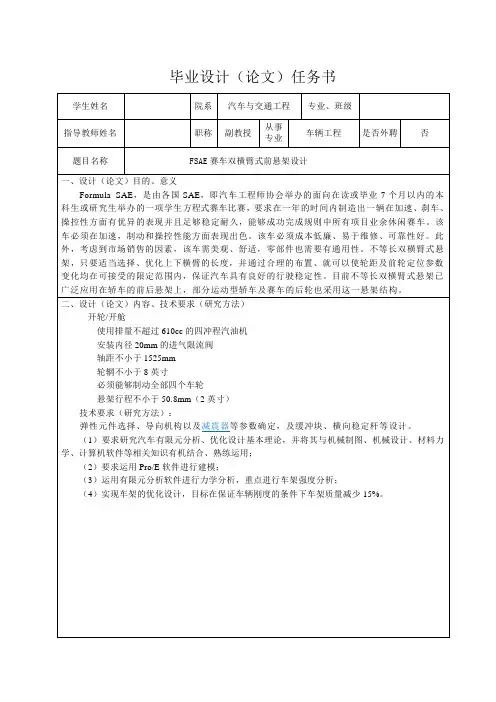

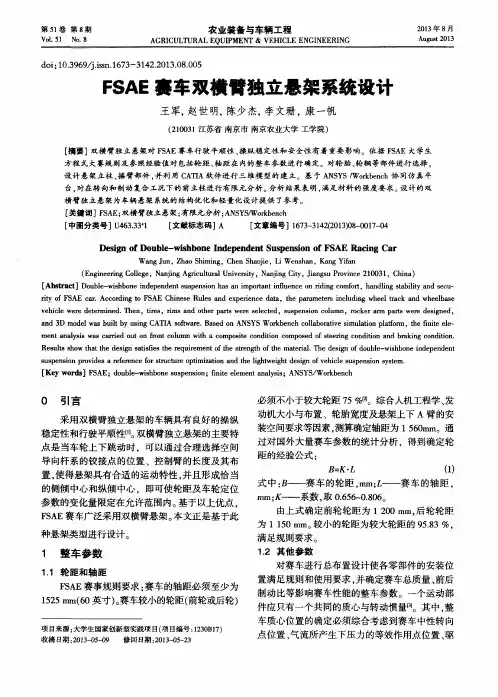

FSAE悬架几何设计总结一、赛车基本参数的确定1■轮距与轴距的确定轮距与轴距目前并无确定的方法精确计算，比较常见的是参考国外所给出的一个经验公式：B = KL式中，B为轮距，L为轴距，K为经验系数，查相关资料得知K 一般取0.656~0.806以下为各个参数值影响与限制条件：1) 轮距:①在合理的情况下，轮距应当尽可能大，轮距越大，转向时横向负载转移越小，有利于提高车子的稳定性，但太大则需要提供很大的转向力。

②由于驱动轮轮距窄有利于车子出弯提速，故后轮轮距一般比前轮轮距小。

④⑤⑥⑦2) 轴距：①长轴距会比短轴距有更小的载荷转移，对于车子稳定性、受力情况较好。

②轴距越大，整车的质量也就越大，并且还需考虑车子上各个部件的安装问题，一般要考虑人机工程学、发动机的大小与布置，轮胎宽度与悬架上下A臂的安装要求。

参考往年学校车队与其他车队的数据，综合考虑以上因素，轴距定为1600mm 前后轮距分别为1250/1200mm2.其他参数的确定对于质心高度与轴荷比，由于这和各个部件的安装设计和后期的装配有关，此处参考去年数据确定。

以下则为基本参数的数据表:、前悬架设计1，正视图几何在正视图几何中设计参数的确定如下面所述：1) 车轮外倾角(wheel-camber-angle) 前轮外倾角的影响：①一定的角度能够产生回正力矩。

②太大会使转向困难。

③参考R.C.V.D，当外倾角在-5时具有最大的侧向力④一般取正值，以补偿因车重而下压使得外倾角向负值变化的趋势，应使得车子在行驶过程中轮胎能够与地面更多的均匀的接触，减少个别地方磨损严重的现象。

⑤负的外倾角能够增加车子过弯时的稳定性，此处与轮胎的磨损相制约，与进行相应的取舍。

查看相关论文，得知前轮外倾角一般为- 2到4 ,此处初定为2 ,后期会设计调 整装置，对前轮的外倾角进行调节2）底盘侧倾角（chassis-roll-angle ）此处尚缺少理论依据，查阅相关资料，初定为 33）等效摆臂长度（fvsa ） 参考R.C.V.D , fvsa 由以下公式计算:rollcamber 二 wheel 一 camber 一 anglechassis - roll - angle式中：t = trackwidth ，为轮距，前轮为 1250mm ，后轮为 1200mm 。

FSE方程式赛车悬架和车架的设计介绍（只翻译悬架部分）Edmund F. Gaffney lll and Anthony R. SalinasUniversity of Missouri-Rolla 概要这是一篇基于UM-Rolla队设计经验的有关SAE方程式赛车悬架和车架的设计介绍性文章。

在这里呈现的是一些基础理论和方法，所以一些刚起步的队伍可以遵循这里面的一些基础来设计他们的赛车。

所列举的例子是参照于UM-Rolla队的1996年的参赛数据。

1.悬架几何学悬架几何方面关注于悬架设计的一些基础性知识并着重于UM-Rolla队1996年的设计。

FSAE的悬架由于受过弯速度的限制只能在汽车动力学很狭隘的一个领域内运作，正如你所知道的，过弯速度又是受到跑道尺寸的限制。

因此，FSAE悬架的设计应该严格遵守比赛的要求。

例如，汽车的轮距和轴距是影响操作稳定性至关重要的因素。

这两个方面不仅影响着载荷转移，同时还影响着过弯半径。

此外，我们不仅只能关注于悬架的几何学方面，还得考虑元件的价格还有市场上是否能买得到。

例如，inboard suspension很容易在市场上买到而outboard suspension可能比较便宜些而且制作起来也更加容易些。

UM-Rolla队使用推杆驱动的螺旋弹簧独立悬架系统。

做出这样的决定主要是因为受到安装技术的限制。

此外，不管是对裁判还是对供应商来说，inboard suspension更为适合如今的赛车。

尽管我们所讨论的是上下臂不等长的悬架系统，但你要知道的是这其中的大部分概念对于其他的悬架系统也同样适合。

轮距如图1所示，轮距是汽车左右两侧车轮中心线之间的距离。

对于过弯来说，这是非常重要的一个概念，因为它可以抵制重力作用于质心的惯性力（CG）和作用于轮胎的侧向力所共同产生的倾覆力矩。

对于赛车设计者来说，轮距是影响赛车横向负荷转移的一个至关重要的因素。

这也就是说，在悬架的运动分析之前，设计者一定要对轮距有个深刻的了解。
