细集料密度及吸水率试验作业指导书1目的与适用范围1.1 用坍落筒法测定细集料（天然砂、机制砂、石屑）在23℃时对水得毛体积密度、表观相对密度、表干相对密度（饱和面干相对密度）。

1.2 用坍落筒法测定细集料（天然砂、机制砂、石屑）处于饱和面干状态时得吸水率。

1.3 用坍落筒法测定细集料（天然砂、机制砂、石屑）的毛体积密度、表观密度、表干密度（饱和面干密度）。

1.4 本方法适用于小于2.36mm以下的细集料。

当含有大于2.36mm的成分时，如0～4.75mm石屑，宜采用2.36mm的标准筛进行筛分，其中大于2.36mm的部分采用T0308“粗集料密度与吸水率测定方法”测定，小于2.36mm的部分用本方法测定。

2仪具和材料（1）天平：称量1kg，感量不大于0.1g。

（2）饱和面干试模：上口径40mm±3mm，下口径90mm±3mm，高75mm±3mm的坍落筒（见图T0330-1）。

（3）捣棒：金属棒，直径25mm±3mm，质量340g±15g（图T0330-1）。

（4）烧杯：500mL。

（5）容量瓶：500mL。

（6）烘箱：能控温105℃±5℃。

（7）洁净水：温度为23℃±1.7℃。

（8）其他：干燥器、吹风机（手提式）、浅盘、铝制料勺、玻璃棒、温度计等。

3试验准备3.1 将来样用2.36mm标准筛过筛，除去大于2.36mm的部分。

在潮湿状态下用分料器法或四分法缩分细集料至每份约1000g，拌匀后分成两份，分别装入浅盘或其他合适的容器中。

3.2 注入洁净水，使水面高出试样表面20mm左右（测量水温并控制在23℃±1.7℃），用玻璃棒连续搅拌5min，以排除气泡，静置24h。

3.3 细心地倒去试样上部的水，但不得将细粉部分倒走，并用吸管吸去余水。

3.4 将试样在盘中摊开，用手提式吹风机缓缓吹入暖风，并不断翻拌试样，使集料表面的水在各部位均匀蒸发，达到估计的饱和面干状态。

细集料检测作业指导书1、编制目的用于细集料检测的任务指导。

2、适用范围本细则适用于一般工业及民用建筑和构筑物中普通混凝土用砂及公路工程用集料的质量检测。

检测项目包括细集料的颗粒级配、表观密度、堆积密度、紧密密度、含泥量、泥块含量、含水率、吸水率、氯离子含量、坚固性、石粉含量。

3、编制依据1．《建设用砂》GB/T 14684-2011，2.《普通混凝土用砂、石质量及检验方法标准》 JGJ 52-2006。

4、试验内容颗粒级配按规定取样，并将试样缩分至约1100g，放在烘箱中于105±5℃下烘干至恒量，待冷却至室温后，筛除大于9.50mm的颗粒（并算出其筛余百分率），分为大致相等的两份备用。

注：恒量系指试样在烘干3h以上的情况下，其前后质量之差不大于该项试验所要求的称量精度(下同)。

称取试样500g，精确至1g。

将试样倒入按孔径大小从上到下组合的套筛(附筛底)上，然后进行筛分。

将套筛置于摇筛机上，摇10min；取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小于试样总量0.1%为止。

通过的试样并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

称出各号筛的筛余量，精确至1g，试样在各号筛上的筛余量不得超过按式(1)计算出的量，超过时应按下列方法之一处理。

表观密度试验步骤按规定取样，并将试样缩分至约660g，放在烘箱中于105±5℃下烘干至恒量，待冷却至室温后，分为大致相等的两份备用。

称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500mL的刻度处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500mL刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水(应与6.13.2.2条水温相差不超过2℃，并在15℃～25℃范围内)至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量,精确至1g。

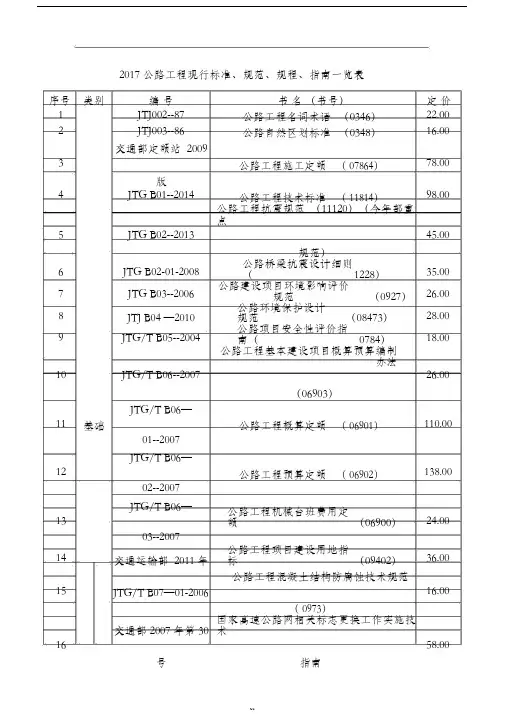

2017 公路工程现行标准、规范、规程、指南一览表序号类别编号书名（书号）定价1JTJ002--87公路工程名词术语（0346）22.00 2JTJ003--86公路自然区划标准（0348）16.003交通部定额站 2009公路工程施工定额（ 07864）78.00 版4JTG B01--2014公路工程技术标准（ 11814）98.005JTG B02--2013公路工程抗震规范（11120）（今年部重点45.00规范）6JTG B02-01-2008公路桥梁抗震设计细则（1228）35.007JTG B03--2006公路建设项目环境影响评价规范（0927）26.008JTJ B04 —2010公路环境保护设计规范（08473）28.009JTG/T B05--2004公路项目安全性评价指南（0784）18.0010JTG/T B06--2007公路工程基本建设项目概算预算编制办法26.00（06903）11基础JTG/T B06—公路工程概算定额（ 06901）110.00 01--200712JTG/T B06—公路工程预算定额（ 06902）138.00 02--200713JTG/T B06—公路工程机械台班费用定额（06900）24.00 03--200714交通运输部 2011 年公路工程项目建设用地指标（09402）36.0015JTG/T B07—01-2006公路工程混凝土结构防腐蚀技术规范16.00（ 0973）16交通部 2007 年第 30国家高速公路网相关标志更换工作实施技术58.00号指南17交通部 2011 年第 13 收费公路联网电子不停车收费技术要求120.00号（09033）18交通部 2007 年第 35 收费公路联网收费技术要求（01126）62.00 号19JTG C10--2007公路勘测规范（06570）28.00 20JTG/T C10--2007公路勘测细则（06572）42.00 21勘测JTG /T C22-2009公路工程物探规程（1311）28.00 22JTG C20--2011公路工程地质勘查规范 (09507) 65.0023JTG/T C21—01-2005公路工程地质遥感勘查规范(0839) 17.0024JTG C30--2015公路工程水文勘测设计规范(0604) 70.0025JTG D20--2006公路路线设计规范(0996) 38.00 26公JTG/TD31-2008沙漠地区公路设计与施工指南 . (1206) 32.0027设JTG D30--2015公路路基设计规范 (05326) 98.00 计28JTG D40--2011公路水泥混凝土路面设计规范(09463) 40.00路29JTG D50--2006公路沥青路面设计规范 (06248) 36.0030JTG/T D31-03--2011采空区公路设计与施工技术细则（ 09181）40.0031JTG/TD33-2012公路排水设计规范 (10337) 40.00 32JTG/T D32--2012公路土工合成材料应用技术规范 (09908) 42.0033JTG D60--2004公路桥涵设计通用规范（05068）24.0034JTG/T D60—公路桥涵抗风设计规范（0814）28.00 01--200435JTG/T D65—公路涵洞设计细则（ 06628）26.00 04--200736JTG D61--2005公路圬工桥涵设计规范（0887）19.0037桥JTG D62--2004公路钢筋混凝土及预应力混凝土桥涵设计规48.00范38隧JTG D63--2007公路桥涵地基与基础设计规范（ 06892）48.0039JTJ025--86公路桥涵钢结构及木结构设计规范（ 0176）20.0040JTG/T D65—公路斜拉桥设计细则（ 1125）28.00 01--200741JTG D70--2004公路隧道设计规范（ 05180）50.00 42JTG D70—2010公路隧道设计细则（ 08478）66.0043JTJ 026.1--1999公路隧道通风照明设计规范（ 0397）16.0044JTG/T D71--2004公路隧道交通工程设计规范（ 0810）26.0045JTG D80--2006高速公路交通工程及沿线设施设计通用规范25.00（0998交46JTG D82—2009公路交通标志和标线设置规范（07947）116.00通47JTG D81--2006公路交通安全设施设计规范（ 0977）25.0048JTG/T D81--2006公路交通安全设施设计细则（ 0997）35.0049交公路发 [2007]358公路工程基本建设项目设计文件编制办法26.00 综号50合交公路发 [2007]358公路工程基本建设项目设计文件图表示600.00号例09 年 8 月 1 日施行 公路工程标准施工招标文件 （ 2009 版上下册）128.00 09 年 8 月 1 日施行 公路工程标准施工招标资格预审文件（ 2009 20.00 年版） 公路工程施工监理招标文件范本 45.00 序号 类别 编 号 书 名 （书号） 定 价 51 JTG E40--2007 公路土工试验规范 （06794）79.00 52 JTG E20—2011 公路工程沥青及沥青混合料试验规程 106.00 (09468)53 JTG E30--2005 公路工程水泥及水泥混凝土试验规程 32.00 (0830) 检54 JTG E41--2005 公路工程岩石试验规程 (0828)18.00 测 55 JTJ 056--84 公路工程水质分析操作规程(02971) 8.00 56 JTG E51-2009 公路工程无机结合料稳定材料试验规程 48.00 (08046)57 JTG E42--2005 公路工程集料试验规程 (0829) 30.00 58 JTJ E60--2008 公路路基路面现场测试规程 (07296)38.0059JTG E50—2006 公路土工合成材料试验规程 (0982) 28.0060JTG F10—2006 公路路基施工技术规范(06221)40.0061JTJ 034 —2000 公路路面基层施工技术规范 (0431) 20.0062公JTG F30—2014 公路水泥混凝土路面施工技术规细则60.00(11244)路公路水泥混凝土路面滑模施工技术规范63JTJ 037.1--2000 16.00(0425)64JTG F40—2004 公路沥青路面施工技术规范(05328) 38.0065施JTG F41—2008 公路沥青路面再生技术规范(07105) 25.0066工JTG/T F50— 2011 公路桥涵施工技术规范(09224)110.0067桥JTG /T 60--2009 公路隧道施工技术细则（ 07991）58.0068隧JTG/T F81-01--2004 公路工程基桩动测技术规程(0783) 20.0069JTG F 60--2009公路隧道施工技术规范(07992)42.0070JTG F71--2006 公路交通安全设施施工技术规范 (0976) 20.0071交JTG F72--2011公路隧道交通工程与附属设施施工技术规35.00 通范72JTG/T F83-01--2004高速公路护栏安全性能评价标准 (0809) 15.0073JTG F80/1 — 2004 公路工程质量检验评定标准第一册（土建46.00工程）74质检JTG F80/2 — 2004公路工程质量检验评定标准第二册（机电26.00 安全工程）75JTG G10--2006 公路工程施工监理规范（06207）20.0076JTG-F90-2015 公路工程施工安全技术规程（ 0049）68.00 77JTG H10-2009 公路养护技术规范（08071）49.0078JTJ 073.1 — 2001 公路水泥混凝土路面养护技术规范（ 0520）12.0079JTJ 073.2--2001 公路沥青路面养护技术规范（ 0551）13.0080JTG H11—2004 公路桥涵养护规范（ 05025）30.0081养护JTG -H12-2015 公路隧道养护技术规范（0695）60.0082管理JTG H20—2007 公路技术状况评定标准（ 01140）15.0083JTG/T H21— 2011 公路桥梁技术状况评定标准（ 09324）46.0084JTG H30--2004 公路养护安全作业规程（ 05154）36.0085JTG/TJ22-2008 公路桥梁加固设计规范（ 07380）52.0086JTG/TJ23-2008 公路桥梁加固施工技术规范（ 07378）30.001中建标公路 [2002]1 公路沥青玛蹄脂碎石路面技术指南（ 0634）20.00 号2交公便字 [2005]330 公路机电系统维护技术指南（0922）30.00 号3技术交公便字 [2006]02 号公路工程水泥混凝土外加剂与掺合料应用50.00 指南技术指南4交公便字 [2005]329 微表处和稀浆封层技术指南（0920）18.00 号5交公便字 [2005]329 公路冲击碾压应用技术指南(0921) 15.00 号6交公便字[2006]02 号公路工程抗冻设计与施工技术指南(0926) 26.007厅公路字 [2006]418公路安全保障工程实施技术指南(1034) 40.00 号8交公便字[2006]02 号公路土钉支护技术指南22.00(0955)9交公便字 [2006]274公路钢箱梁桥面铺装设计与施工技术指南25.00号(1008)10交公便字 [2006]243盐渍土地区公路设计与施工指南(1006) 20.00 号横张预应力混凝土桥梁设计施工指南11(0831)15.00))12 交公便字 [2009]145 号公路交通标志和标线设置手册（07790）165.0013桥梁加固JTG/TJ21—2011公路桥梁承载能力检测评定标准（ 09480） 20.0014造价JTG/M20--2011公路工程基本建设项目投资估算编制办法（ 095110.0015造价JTG/T M21--2011 公路工程估算指标（ 09531）30.0016抗震11174（2014 年 2 月 1 日《实公路工程抗震规范》释义手册（估价）55.0017F30-20142014 年 4 月 1 日实施《公路水泥混凝土路面施工技术规范》细则 60.0018导则JTG A02--2013 公路工程行业标准制修订管理导则（10554） 15.0019导则JTG A04--2013 公路工程标准编写导则（ 10538）20.0020标准高速公路施工标准化技术指南（一套 5 册）（看。

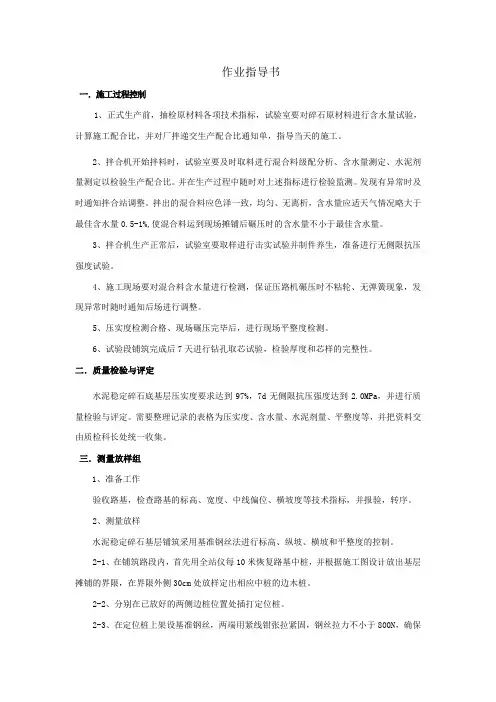

作业指导书一．施工过程控制1、正式生产前，抽检原材料各项技术指标，试验室要对碎石原材料进行含水量试验，计算施工配合比，并对厂拌递交生产配合比通知单，指导当天的施工。

2、拌合机开始拌料时，试验室要及时取料进行混合料级配分析、含水量测定、水泥剂量测定以检验生产配合比。

并在生产过程中随时对上述指标进行检验监测。

发现有异常时及时通知拌合站调整。

拌出的混合料应色泽一致，均匀、无离析，含水量应适天气情况略大于最佳含水量0.5-1%,使混合料运到现场摊铺后碾压时的含水量不小于最佳含水量。

3、拌合机生产正常后，试验室要取样进行击实试验并制件养生，准备进行无侧限抗压强度试验。

4、施工现场要对混合料含水量进行检测，保证压路机碾压时不粘轮、无弹簧现象，发现异常时随时通知后场进行调整。

5、压实度检测合格、现场碾压完毕后，进行现场平整度检测。

6、试验段铺筑完成后7天进行钻孔取芯试验，检验厚度和芯样的完整性。

二．质量检验与评定水泥稳定碎石底基层压实度要求达到97%，7d无侧限抗压强度达到2.0MPa，并进行质量检验与评定。

需要整理记录的表格为压实度、含水量、水泥剂量、平整度等，并把资料交由质检科长处统一收集。

三．测量放样组1、准备工作验收路基，检查路基的标高、宽度、中线偏位、横坡度等技术指标，并报验，转序。

2、测量放样水泥稳定碎石基层铺筑采用基准钢丝法进行标高、纵坡、横坡和平整度的控制。

2-1、在铺筑路段内，首先用全站仪每10米恢复路基中桩，并根据施工图设计放出基层摊铺的界限，在界限外侧30cm处放样定出相应中桩的边木桩。

2-2、分别在已放好的两侧边桩位置处插打定位桩。

2-3、在定位桩上架设基准钢丝，两端用紧线钳张拉紧固，钢丝拉力不小于800N，确保基准钢丝因自重产生的挠度足够小。

2-4、根据计算出的铺筑标高（设计标高＋松铺厚度＋工作高度）用水准仪测出各桩顶标高，并将此标高移至定位桩基准钢丝顶面，调整好正确标高和定位桩位置。

作业指导书细集料检验作业指导书文件编号：控制状态：发放编号：生效日期：年月日细集料检验作业指导书一、目的规范试验检验人员试验操作，保证试验过程的科学、正规、规范，确保试验结果客观、公正、公平。

二、范围适用于本室对所有细集料(包括天然砂、人工砂、石屑)的试验检验。

三、条件1、人员条件所有试验人员均应经过专业技能培训，持证上岗作业，取得交通部质监总站颁发的公路工程试验检测工程师证书或省级公路质监站颁发的公路工程试验检测员证书，并完成注册的人员。

熟悉本岗位试验操作规程、标准；熟练掌握本岗位试验操作的技能。

2、设备条件所有试验使用过程中使用的试验设备、工具均性能完好，已经国家权威机构检定（校准或测试须经确认）合格，标识清楚，且在合法有效的计量周期范围内。

3、环境条件细集料的试验检测环境除个别参数外，其余项目试验对室内温度、湿度无特别要求。

注：密度试验时，室内要求温度为23℃±1.7℃；砂当量试验温度为22℃±3℃。

四、质量标准1、样品准备1）、检查样品的数量是否能满足所检测参数及指标的要求；2）、样品检测前应该过9.5mm筛（或4.75mm或2.36mm筛）筛除其中的超粒径颗粒；3）、烘干后的样品检测前应在干燥器中冷却至常温。

2、试验方法及精度3、试验检验过程试验过程中，应有两人同时相互配合进行，分工协作；一人为主检员，一人为协助人员；主检员负责主要操作作业，一个辅助复查并负责记录数据；主检人员称量完后，辅助人员应复查读数并在试验记录表上记录。

试验操作流程见第七部分作业程序。

4、平行试验一般情况下平行试验样品应两组同时试验，由于试验条件所限不能同时试验的，应在第一次试验结束后，立即实施第二组样品的试验。

5、样品保留一般样品在检验结束后保留一个月，以备需要时复查，保留期限从检验报告签发之日起计算。

6、试验记录试验记录的表格采用中心统一表格，所有试验记录应在试验过程中现场记录试验数据，在称量和读数完毕时，立即记录在相应的表格内，记录试验数据时，应由主检人诵读试验读数，辅助人员复查后复读读数并记录。

细集料试验作业指导书对任何新选货源或使用同厂家、同品种、同规格进场达一年的细集料进行筛分、吸水率、细度模数、含泥量、泥块含量、坚固性、云母含量、轻物质含量、有机物含量、硫化物及硫酸盐含量、氯离子含量、碱活性试验；依据《普通混凝土用砂质量标准及检验方法》JGJ52-2006，进行筛分、含泥量、泥块含量、云母含量、轻物质含量、压碎指标等试验。

按每批不大于600t或400m3同厂家、同品种检验一次。

严格控制云母和泥土的含量，砂的含泥量应不大于1%，泥块含量应不大于0.1%。

选用无碱活性细骨料（因条件所限不得不采用碱—硅酸反应砂浆棒膨胀率为0.10～0.20%的活性骨料时，由各种原材料带入混凝土中的总碱量不应超过3.0kg/m3）6.1砂的检验项目砂的检验项目频次及质量要求应符合铁道部铁建设【2009】152号文发布的《铁路混凝土工程施工质量验收补充标准》见下表：6.2试验方法：6.2.1试样：在料堆上取样时，取样部位应均匀分布。

取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的砂8份，组成一组试样。

单项试验的最少取样数量应符合下表要求：6.2.2试样处理：用人工四分法，将所取试样置于平板上，在潮湿状态下拌和均匀，并堆成厚度约为20mm的圆饼，然后沿互相垂直的两条直径把圆饼分成大致相同的四分，取其中对角线的两份重新拌匀，再堆成圆饼。

重复以上过程，直至把样品缩分到试验所需量为止。

堆积密度所用试样可不经缩分，在拌匀后直接进行试验。

6.2.3试验所需环境和用筛：试验室的温度应保持在15-30℃。

试验用筛应满足JGJ52-2006中方孔试验筛的规定。

6.2.4结果计算和评定：计算分计筛余百分率精确到0.1%，累计筛余百分率精确到0.1%。

筛分后，如每号筛的筛余量与筛底的剩余量之和同原样质量之差超过1%时需重做。

细度模数取两次试验结果的算术平均值，精确到0.1，如两次试验的细度模数之差超过0.20时，须重做试验。

细骨料检测作业指导书一、适用范围本细那么适用于一样工业及民用建筑和构筑物中一般混凝土用砂及公路工程用集料的质量检测。

检测项目包括细集料的细度模数、表观密度、堆积密度、紧密密度、含泥量、泥块含量、含水率、吸水率、有机物含量、轻物质含量、氯离子含量、牢固性、云母含量、石粉含量、硫化物和硫酸盐含量、碱集料反映的测定。

二、编制依据1．《建设用砂》GB/T14684-20202.《铁路混凝土工程施工质量验收标准》TB10424-20203.《铁路混凝土用骨料碱活性实验方式快速砂浆棒法》TB/三、采纳的仪器设备一、各检测项目序号如下表所示:２、各检测项目采纳要紧仪器设备如下表所示:四、分类与规格4. 1 分类砂按产源分为天然砂、人工砂两类：4. 2 规格砂按细度模数分为粗、中、细三种规格，其细度模数分别为：粗：中：细：3 类别砂按技术要求分为I类、Ⅱ类、Ⅲ类五、技术要求细骨料应选用级配合理、质地均匀牢固、吸水率低、间隙率小的干净天然中粗河砂，也可选用专门机组生产的人工砂，不得利用海砂。

细骨料的颗粒级配（累计筛余百分数）应符合规定。

有超出分界限，但超出总量不该大于5%。

细骨料的砂浆棒膨胀率宜小于%。

当细骨料的砂浆棒膨胀率大于等于%且小于%时，除混凝土的碱含量应知足表6.3.2的规定外，还应采取掺加矿物搀和料等抑制碱—骨料反映的技术方法，并经实验证明抑制有效。

当细骨料的砂浆棒膨胀率为%及以上时，不得利用。

关于梁体、轨道板和轨枕等重要结构，细骨料的砂浆棒膨胀率应小于%。

细骨料不得具有碱—碳酸盐反映活性。

细骨料的碱活性应按TB/T2922进行查验,第一对骨料的矿物组成和类型进行查验，当无碱—碳酸盐反映活性时，应采纳砂浆棒法查验碱—硅酸反映活性。

细骨料的其它技术要求应符合规定。

细骨料技术要求注：1 冻融破坏环境下，细骨料的含泥量应不大于%。

2当砂中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门查验，确认能知足混凝土耐久性要求时，方能采纳。

中铁建科检测有限公司三清高速公路TJ2标项目工地实验室无机结合稳定材料检呗!]作业指导书编制人：___________审核人：___________签发人：___________2017年3月21 H实施2017年3月21 H发布目录1.0引用标准 (2)1.1分类与规格 (2)1. 1. 1 分类 (2)1. 1.2 规格 (2)1. 1.3 类别 (2)1. 1.4 用途 (2)1・2检验细则 (2)1.2.1取样方法 (2)1.2.2取样数量 (2)1.2.3样品处理 (3)1.2.4颗粒级配 (3)1.2.5表观密度 (4)1. 2. 6堆积密度与空隙率检验 (6)1.2.7针片状颗粒含量检验 (7)1.2.8压碎指标值检验 (8)1.2.9含泥量检验 (9)a.10泥块含量检验 (10)1.2.11岩石抗压强度检验 (11)%112吸水率检验 (12)a.2. 13含水率与表面含水率 (13)2.1仪器设备操作规程 (13)b.2相关表格 (13)1・0引用标准GB/T14685—20111. 1分类与规格%11. 1分类a)・卵石b)•碎石a)1・2规格按卵石、碎石粒径尺寸分为单粒粒级和连续粒级，亦可以根据需要采用不同单粒级卵石、碎石混合成特殊粒级的卵石、碎石。

1・1・3类别按卵石、碎石技术要求分为I类、II类、III类。

1. 1. 4用途I类宜用于强度等级大于C60的混凝土，II类宜用于强度等级C30〜C60 及抗冻、抗渗或其他要求的混凝土，III类宜用于强度等级小于C30的混凝土。

1・2检验细则1.2.1取样方法b).在料堆上取样时，取样部位应均匀分布，取样前先将取样部位表层铲除，然后从不同部位抽取大致等量的石子15份(在料堆的顶部、中部和底部均匀分布的15个不同部位取样)组成一组样品。

c)•从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的8份，组成一组样品。

细集料压碎指标试验作业指导书1目的与适用范围细集料压碎指标用于衡量细集料在逐渐增加的荷载下抵抗压碎的能力，以评定其在公路工程中的适用性。

2仪具与材料（1）压力机：量程50KN～1000KN，示值相当误差2％，应能保持1KN/s的加荷率。

（2）天平：感量不大于1g。

（3）标准筛。

（4）细集料压碎指标试模：由两端开口的钢制圆形试筒、加压块和底板组成，压头直径75mm，金属筒试模内径77mm，试模深70mm。

试筒内壁、加压头的底面及底板的上表面等与石料接触的表面都应进行热处理硬化，并保持光滑状态。

（5）金属捣棒：直径10mm，长500mm，一端加工成半球形。

3试验准备3.1采用风干的细集料样品，置烘箱中于105℃±5℃条件下烘干至恒重，通常不超过4h，取出冷却至室温。

后用4.75mm、2.36mm 至0.3mm各标准筛过筛，去除大于4.75mm部分，分成4.75mm～2.36mm、2.36mm～1.18mm、1.18mm～0.6mm、0.6mm～0.3mm 4组试样，各组取1000g备用。

3.2称取单粒级试样330g，准确至1g。

将试样倒入已组装成的试样钢模中，使试样距地盘面的高度约为50mm。

整平钢模内试样表面，将加压头放入钢模内，转动1周，使其与试样均匀接触。

4试验步骤1.1将装有试样的试模放到压力机上，注意使压头摆平，对中压板中心。

开动压力机，均匀地施加荷载，以500N/s的速率，加压至25kN，稳压5s，以同样的速率卸荷。

1.2将试模从压力机上取下，取出试样，以该粒组的下限筛孔过筛（如对4.75mm～2.36mm以2.36mm标准筛过筛）。

称取试样的晒雨量（m1）和通过量m2），准确至1g。

5计算按式T0350－1计算各组粒级细集料的压碎指标，精确至1％。

Yi＝m1/（m1＋m2）×100（ T0350－1）式中：Yi——第i粒级细集料的压碎指标值（％）；m1——试样的筛余量（g）；m2——试样的通过量（g）。

高速公路路基施工作业指导书一、施工准备1、认真复核、理解设计图纸。

2、在路基清理表土前通知经理部测量组，并与监理处、建指配合组一起作好原地面断面测量工作。

3、施工前，按设计断面（或加密断面）采取触探结合挖探坑等方式进行地质勘查，复核设计的软土地段的范围（长、宽、深及里程位置）。

实际地质情况同原设计地质不符合的，在开始前请监理和建指配合组到现场确定方案后再进行施工。

4、通知经理部试验室作好该段路堤填料的复查和取样试验。

5、准备好施工所需的机具，并使所有的机具保持完好的状态。

6、施工队必须配备有熟悉施工经验的各类人员（如测量工、试验工、安全员、质检员等），并将技术、施工质量和安全负责人名单上报经理部。

二、软土路基1、施工前，沿公路用地界内两侧筑埂，在埂内挖纵横向排水沟，并接通出水口，沟底应保证能及时排出地面水以疏干表土。

2、设计为换填处理的软基地段，清除软土时必须按工区测量组复核过的边桩范围进行清除，清除的深度符合设计要求。

3、软土厚度≥3.5m时，一般采用粉喷桩＋土工隔栅＋砂垫层的处理方式；软土厚度＜3.5m时，则采用换填法，挖除软土后，及时排干水，回填土并进行压实处理。

4、在软土地段的施工过程中，基坑必须保持干燥，不能积水。

5、软土挖除干净后，报经理部工程部，经检查基底符合设计要求后，再由计合部、工程部、监理和建指配合组对挖除数量进行收方签认，完后方可进行回填作业。

6、填土应由便道向两侧填筑，施工时严格按要求分层填筑并压实，并保持向积水井方向的坡度。

7、软基回填完成后，需进行测量放线，并进行软土地基终结验收，验收合格后转入土方路基施工。

三、填土路堤1、施工前必须作好原地面临时排水设施，排走的雨水，不得流入农田、耕地；也不得引起水沟淤积和路基冲刷。

2、路基必须严格按工区测量组复核过的边桩进行填筑。

3、基底为耕地或松土时，应先清除有机土、种植土，平整后按规定要求压实。

在深耕地段，必要时，应将松土翻挖，然后回填、整平、压实。

粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。

粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。

碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。

路面基层作业指导书1．一般要求（1）清除作业面表面的浮砂、积水等，并将作业面表面洒水泥浆湿润，水泥浆稠度需经试配，确保底基层表面有1mm 左右的水泥浆薄膜。

（2）开始摊铺的前一天要进行测量放样，按摊铺机宽度与传感器间距，一般在直线上间隔为 10m，在平曲线上为5m，做出标记，并打好厚度控制线支架，根据松铺系数算出松铺厚度，决定控制线高度，挂好控制线。

用于摊铺机摊铺厚度控制线钢丝的拉力应不小于800N。

2．混合料的拌和（1）每天开始拌和前，应检查场内各处集料的含水量，计算当天的施工配合比，外加水与天然含水量的总和要比最佳含水量略高。

同时，在充分估计施工富余强度时要从缩小施工偏差入手，不得以提高水泥用量的方式提高路面基层强度。

（2）每天开始拌和之后，按规定取混合料试样检查级配和水泥剂量；随时检查配比、含水量是否变化。

高温作业时，早晚与中午的含水量要有区别，要按温度变化及时调整。

（3）拌和机出成品混合料应先装入料仓内，由漏斗出料装车运输，装车时车辆应前后移动，分三次装料，避免混合料离析。

3、混合料的运输（1）运输车辆在每天开工前，要检验其完好情况，装料前应将车厢清洗干净。

运输车辆数量一定要满足拌和出料与摊铺需要，并略有富余。

（2）应尽快将拌成的混合料运送到铺筑现场。

车上的混合料应覆盖，减少水分损失。

如运输车辆中途出现故障，必须立即以最短时间排除；当车内混合料不能在水泥初凝时间内运到工地摊铺压实，必须予以废弃。

4、混合料的摊铺（1）摊铺前应将下承层洒水泥浆湿润。

（2）摊铺前应检查摊铺机各部分运转情况，而且每天坚持重复此项工作。

（3）调整好传感器臂与控制线的关系；严格控制基层厚度和高程，保证路拱横坡度满足设计要求。

（4）摊铺机应连续摊铺。

控制好摊铺机行驶速度，禁止摊铺机停机待料。

摊铺机的摊铺速度一般宜在1m/min左右。

（5）混合料摊铺采用一台摊铺机整幅作业。

（6）摊铺机的螺旋布料器应有三分之二埋入混合料中。
