G.652单模光纤具体分类 G.652A B C

常用光纤的种类及规格单模光纤（Single Mode Fiber，SMF）是一种具有较小模场直径（约为9 µm），并且只能传输单个光波模式的光纤。

它适用于长距离传输和高速通信领域。

常用的单模光纤有G.652、G.653、G.654、G.655和G.656等规格。

G.652光纤是目前应用最广泛的单模光纤，它适用于大多数不同用途的应用场景。

它有两个亚类别，分别是G.652A和G.652B。

G.652A适用于地面通信，而G.652B适用于至少20公里长度的高速纤芯网络。

G.653光纤是一种用于波分多路复用系统（WDM）光纤通信的特殊单模光纤。

它能够传输波长选择性较高的信号，并具有较低的色散。

G.654光纤是一种非零色散位移光纤（NZDSF），它是一种适用于长距离传输的单模光纤。

G.654光纤可以有效减小光脉冲的色散，延长光信号的传输距离。

G.655光纤是一种零色散位移光纤（NZDSF），它特别适用于波分多路复用系统。

它可以最大限度地降低色散对信号的影响，提高传输效果。

G.656光纤是一种零色散位移光纤（NZDSF），它适用于高密度波分多路复用系统。

它具有更低的色散和更高的非线性阈值，可以提供更高质量的信号传输。

多模光纤（Multi-Mode Fiber，MMF）是一种具有较大模场直径（通常为50 µm或62.5 µm）的光纤，可以同时传输多个光模式。

多模光纤适用于短距离传输和低速通信领域。

常用的多模光纤有OM1、OM2、OM3和OM4等规格。

OM1光纤是一种常见的多模光纤，它适用于传输速率较低的应用，如百兆以太网。

它的传输距离一般在2公里左右。

OM2光纤是一种较高性能的多模光纤，适用于传输速率更高的应用，如千兆以太网。

它的传输距离一般在550米。

OM3光纤是一种用于高速局域网（LAN）和短距离数据中心互连的多模光纤。

它支持10G以太网的传输，传输距离一般在300米。

OM4光纤是一种用于高密度数据中心和数据中心互连的多模光纤。

常用单模光纤的特性和应用常用单模光纤的特性和应用一、前言光纤是光信号的物理传输媒质，其特性直接影响光纤传输系统的带宽和传输距离，目前已开发出不同特性的光纤以适应不同的应用，常用的光纤种类有常规单模光纤G.652色散位移光纤G.653、截止波长位移单模光纤G.654、非零色散位移光纤G.655和适用于宽带传送的非零色散位移光纤G.656，前三种光纤的低损耗区都在1550nm波长附近，G.656光纤将非零色散位移光纤使用的波长范围延伸到了1460～1625nm波段。

我国光纤标准等同采用了IEC(国际电工委员会)的分类编号方法，但人们有时也按ITU-T(国际电信联盟电信标准化部)建议的编号称呼相应的光纤，例如G. 652光纤、G. 655光纤。

玻璃芯 / 玻璃包层单模光纤的分类如表1所示。

目前在全球通信网络中最常用的单模光纤是:G.652,G.655和G.656光纤。

表 1. 单模光纤的分类二、各种光纤的应用特性2.1、G.652单模光纤特性与应用ITU-TG.652新建议将G.652光纤分为A,B,C三个子类，如表1所示，A,B子类和C子类光纤分别与B1.1类和B1.3类光纤相对应。

A子类光纤适用于最高可达STM-16(2. 5 Gb/s)传输系统。

B子类光纤适用于最高可达STM-64 (10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常需要波长色散调节。

C子类光纤适用于最高可达STM-64(10 Gb/s)传输系统，对于1550 nm波长区域的高速率传输通常也需波长色散调节。

该子类光纤的主要特点是可将ITU-TG .95 7建议的SDH传输扩展到1360--1530 nm波段，在此波段内，波长色散会对最大线路长度有所限制或需要进行调节。

表2 G.652单模光纤特性①上限波长尚未完全确定，且xx≤25 nm。

②如果对一种特定结构的光缆已经过验证.制造厂家可以在满足光缆PMD Q基本要求的情况下，对未成缆光纤选择规定最大的偏振模色散系数。

1、G.657光纤抗弯曲特性分析 与其他单模光纤相比,G.657光纤最显著的特点是弯曲不敏感。这就意 味着G.657光纤的弯曲损耗比较小。 G.657光纤具有良好的抗弯曲性能，使其 适用于光纤接入网，包括位于光纤接入网终端的建筑物内的各种布线。 （1）光纤分类 按照是否与G.652光纤兼容的原则，将G.657光纤划分成了A大类和B大类 光纤，同时按照最小可弯曲半径的原则，将弯曲等级分为1，2，3三个等级，其 中1对应10mm最小弯曲半径，2对应7.5mm最小弯曲半径，3对应5mm最小弯曲半径。 结合这两个原则，将G.657光纤分为了四个子类，G.657.A1、G.657.A2、 G.657.B2和G.657.B3光纤，具体分类如下表所示：
附加衰减：光纤成缆之后产生的衰减。
1.附加衰减： 在实际使用的光缆线路中,光缆中的光纤不可避免地受 到各种弯曲应力 作用。这些弯曲应力作用的结果是 使光纤中的传导模变换为辐射模而导致光 功率损失。这些弯曲应力作用的结果是使光纤中的传导模变换为辐射模而导 致光功率损失。 光纤的弯曲损耗α与光纤的折射率 分布结构参数(相对折射率△、纤芯 半径a)有关,即 α=k(a/△)2 式中,k是比例常数,它与光纤接触面的粗糙程度和 材料特性有关。 结论：抗弯曲光纤应该具有比较大的芯/包折射率差的结构.
这种光纤可支持用于在155m波段的25gbs的干线系统但由于在该波段的色散较大若传输10gbs的信号传输距离超过50公里时就要求使用价格昂贵的色散补偿模11g652g652光纖oh吸收峰2g652光纤的分类g652光纤是现在网络上应用比较多的一种光纤itut对于g652分为四类光g652四种光纤的分类主要基于pmd偏振模色散的要求和在1383nm处的衰耗要求
另外,阶跃折射率单模光纤的弯曲性能也可以 用一个著名的元量纲参数MAC, 即模场直径(MFD)与截止波长λc之间的函数关系来表示

至本建议书批准之日止，国际电联已经收到实施本建议书可能需要的受专利保护的知识产权的通 知。但需要提醒实施者注意的是，这可能不是最新信息，因此大力提倡他们查询电信标准化局（TSB） 的专利数据库。
国际电联 2005 版权所有。未经国际电联事先书面许可，不得以任何手段复制本出版物的任何部分。
ii

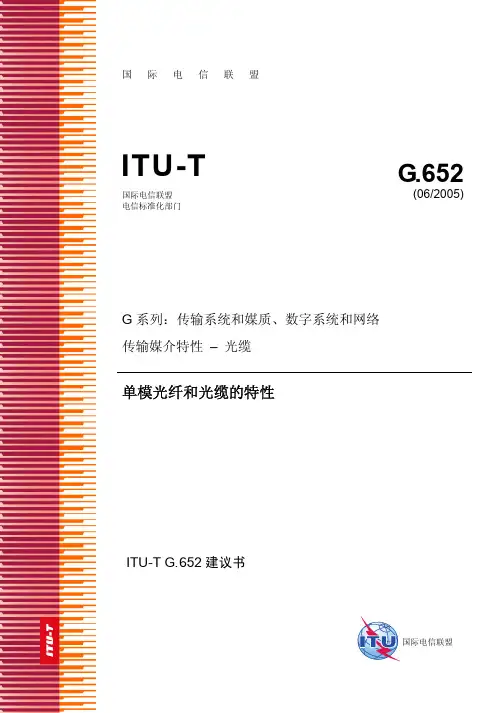

ITU-T G. 652 建议书（06/2005）
ITU-T G.652 建议书
单模光纤和光缆的特性
摘要
本建议书描述了单模光纤和光缆的几何、机械及传输属性，光纤的零色散波长约为 1310nm。这 种光纤原本是为在 1310nm 波长范围内使用而进行优化的，但也可以用于 1550nm 波长范围。这个最 初于 1984 年编制的最新版本的建议书明确提出，PMDQ 必须在未成缆光纤上标明，并缩小某些容差。 本版旨在保持此光纤在高性能光传输系统不断发展的情况下继续取得商业成功。
表3g652c属性类似于g652a允许在1360nm到1530nm的扩展波长范围内的部分传表4g652d属性类似于g652b允许在1360nm到1530nm的扩展波长范围内的部分传652062005652a波长1310nm标称值范围8695标称值1250核壳同心度误差最大值06包层不圆度最大值10光缆截止波长最大值1260半径30mm100宏弯损耗在1550nm区域的最大值01db表面应力最小值069gpa0min1300nm0max1324nm色散系数0max0092psnmkm在1310nm区域的最大值05dbkm衰减系数在1550nm区域的最大值04dbkm20光缆001pmd系数最大pmdq05pskm注根据62的规定确定了未成缆光纤的最大pmd652062005652b波长1310nm标称值范围869506m标称值1250m包层直径核壳同心度误差最大值06m包层不圆度最大值10光缆截止波长最大值1260nm半径30mm100宏弯损耗在1625nm区域的最大值01db表面应力最小值069gpa0min1300nm0max1324nm色散系数0max0092psnmkm衰减系数在1310nm区域的最大值04dbkm在1550nm区域的最大值035dbkm在1625nm区域的最大值04dbkm20根光缆001pmd系数pmd的最大值020pskm注根据62的规定确定了未成缆光纤 参考性文献 ........................................................................................................................

g.652光纤光缆标准
G.652 是国际电信联盟（ITU）制定的一项光纤光缆标准。

它定
义了单模光纤的参数和特性，是目前最常用的单模光纤标准之一。

G.652 标准主要涵盖了以下几个方面：
1. 光纤的传输特性，G.652 标准规定了光纤的传输特性，包括
衰减、色散、带宽等参数。

这些参数决定了光纤的传输性能和距离
限制。

2. 光纤的几何参数，G.652 标准定义了光纤的几何参数，包括
芯径、包层直径、包层折射率等。

这些参数决定了光纤的光学特性
和光信号的传输效率。

3. 光纤的波长特性，G.652 标准规定了光纤在不同波长下的传
输特性。

这些特性对于光纤通信系统中的波分复用和波长分割多路
复用等技术起到重要作用。

4. 光纤的机械特性，G.652 标准还包括了光纤的机械特性，如
抗拉强度、抗弯曲性能和温度稳定性等。

这些特性对于光纤的安装、
维护和使用具有指导意义。

总的来说，G.652 光纤光缆标准对单模光纤的参数和特性进行
了明确规定，为光纤通信系统的设计、建设和运营提供了技术依据。

它在全球范围内得到广泛应用，并成为了现代光纤通信的基础。

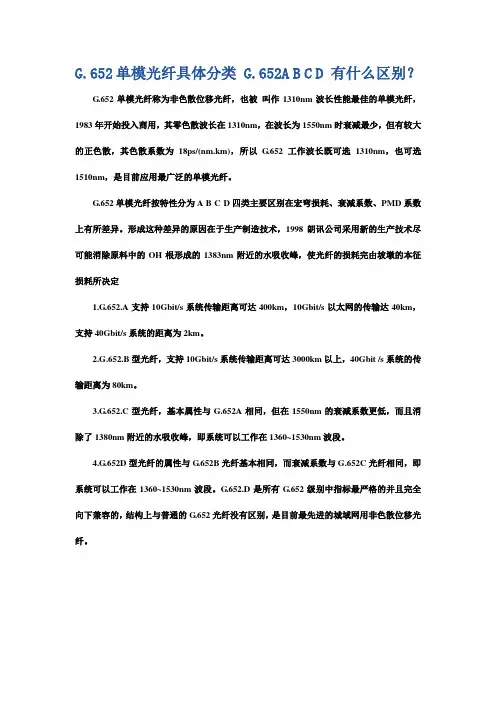

G.652单模光纤具体分类 G.652A B C D 有什么区别？
G.652单模光纤称为非色散位移光纤，也被叫作1310nm波长性能最佳的单模光纤，1983年开始投入商用，其零色散波长在1310nm，在波长为1550nm时衰减最少，但有较大的正色散，其色散系数为18ps/(nm.km)，所以G.652工作波长既可选1310nm，也可选1510nm，是目前应用最广泛的单模光纤。

G.652单模光纤按特性分为A B C D四类主要区别在宏弯损耗、衰减系数、PMD系数上有所差异。

形成这种差异的原因在于生产制造技术，1998朗讯公司采用新的生产技术尽可能消除原料中的OH根形成的1383nm附近的水吸收峰，使光纤的损耗完由坡墩的本征损耗所决定
1.G.65
2.A支持10Gbit/s系统传输距离可达400km，10Gbit/s以太网的传输达40km，支持40Gbit/s系统的距离为2km。

2.G.652.B型光纤，支持10Gbit/s系统传输距离可达3000km以上，40Gbit /s系统的传输距离为80km。

3.G.652.C型光纤，基本属性与G.652A相同，但在1550nm的衰减系数更低，而且消除了1380nm附近的水吸收峰，即系统可以工作在1360~1530nm波段。

4.G.652D型光纤的属性与G.652B光纤基本相同，而衰减系数与G.652C光纤相同，即系统可以工作在1360~1530nm波段。

G.652.D是所有G.652级别中指标最严格的并且完全向下兼容的，结构上与普通的G.652光纤没有区别，是目前最先进的城域网用非色散位移光纤。

g.652 光纤纤芯直径
G.652是ITU-T（国际电信联盟电信标准化部门）定义的一种光纤标准，也称为单模光纤。

在G.652标准中，定义了几种光纤的参数，包括纤芯直径。

对于G.652光纤，通常有两种主要的规格，分别是G.652.A和G.652.B。

以下是它们的一些基本参数：
* G.652.A：
* 纤芯直径（Core Diameter）：约为8.2至9.5微米。

* G.652.B：
* 纤芯直径（Core Diameter）：约为8.6至9.5微米。

这里的纤芯直径是指光纤中心的核心部分的直径。

G.652标准主要用于单模光纤，适用于长距离传输系统，如光纤通信网络。

请注意，具体的纤芯直径可能会因制造商而异，因此在实际选择和使用光纤时，最好查看相关的产品规格表或与制造商联系，以确保准确的参数。

1。

附加衰减：光纤成缆之后产生的衰减。
1.附加衰减： 在实际使用的光缆线路中,光缆中的光纤不可避免地受 到各种弯曲应力 作用。这些弯曲应力作用的结果是 使光纤中的传导模变换为辐射模而导致光 功率损失。这些弯曲应力作用的结果是使光纤中的传导模变换为辐射模而导 致光功率损失。 光纤的弯曲损耗α与光纤的折射率 分布结构参数(相对折射率△、纤芯 半径a)有关,即 α=k(a/△)2 式中,k是比例常数,它与光纤接触面的粗糙程度和 材料特性有关。 结论：抗弯曲光纤应该具有比较大的芯/包折射率差的结构.
G.652、G.652012.7.29
一、G.652光纤知识简介
G.652光纤为标准单模光纤，是指零色散波长在1.3μm窗口的单模光纤。 其特点是当工作波长在1.3μm时，光纤色散很小，系统的传输距离只受光纤衰 减所限制。 但这种光纤在1.3μm波段的损耗较大，约为0.3dB/km～0.4dB/km；在 1.55μm波段的损耗较小，约为0.2dB/km～0.25dB/km。色散在1.3μm波段为 3.5ps/nm·km，在1.55μm波段的损耗较大，约为20ps/nm·km。这种光纤可支持 用于在1.55μm波段的2.5Gb/s的干线系统，但由于在该波段的色散较大，若传 输10Gb/s的信号，传输距离超过50公里时，就要求使用价格昂贵的色散补偿模 块。
8. 衰减特性 (1)在13l0nm波长上的最大衰减系数为：0.36dB/km。在1285~1330nm波长范围 内，任一波长上光纤的衰减系数与13l0nm波长上的衰减系数相比，其差值不超过 0.03dB/km。 在1550nm波长上的最大衰减系数为：0.21dB/km。在1480~1580nm波长范围 内，任一波长上光纤的衰减系数与1550nm波长上的衰数系数相比，其差值不超过 0.05dB/km。 (2)光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR（光时域反射仪） 检测任意一根光纤时，在13l0nm和1550nm处500m光纤的衰减值不大于 (amean±0.10dB)/2， amean是光纤的平均衰减系数。 9. 宏弯损耗 以半径37.5mm送绕100圈，在1550波长上测得的弯曲附加损耗≤0.5dB 10. 衰减不均匀性 光纤衰减不均匀性：≤0.05dB

6种常见的光纤分类光纤按照ITU-T 建议分类1、G.651 多模光纤(50/125μm，多模渐变型折射率光纤) 适用于波长为850nm/1310nm的短距离传送2、G.652 常规单模光纤(非色散位移光纤STD SMF)：适用于1310-1550nm的接入网，是应用最广泛的光纤，目前除了光纤到户(FTTH)的入户光缆外，长途、城域使用的光纤几乎全为G.652光纤，应用于数据通信和图像传输。

3、G.653 光纤(色散位移光纤DSF)：在λ＝1310nm附近的零色散点，移至1550nm波长处，使其在λ＝1550nm波长处的损耗系数和色散系数均很小。

适用于1550nm的长距离传输（主干网/海底光缆）。

4、G.654 光纤(截止波长位移光纤)：适用于1550nm长距离传输（海底光缆但是不支持DWDM）它在λ＝1550nm处损耗系数很小，α＝0.2dB/km，光纤的弯曲性能好。

主要用于无需插入有源器件的长距离无再生海底光缆系统。

其缺点是制造困难，价格贵。

5、G.655 光纤(非零色散位移光纤NZDSF，NonZero DispersionShifted Fiber)：适用于1550nm的长距离传输（主干网。

海底光缆/支持DWDM）。

6、G.656光纤（低斜率非零色散位移光纤）：是非色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输，为了进一步扩展DWDM系统的可用波长范围，在S（1460～1530 nm）、C（1 530～1 565 nm）和L（1 565～1 625 nm）波段均保持非零色散的一种新型光纤。

7、G657 光纤（弯曲损耗不明显单模光纤）：FTTx弯曲半径大于G.652，所以用于光纤到户中。

根据光纤接头类型分类，光纤跳线可以分为FC LC SC ST MTRJ 和MPO。

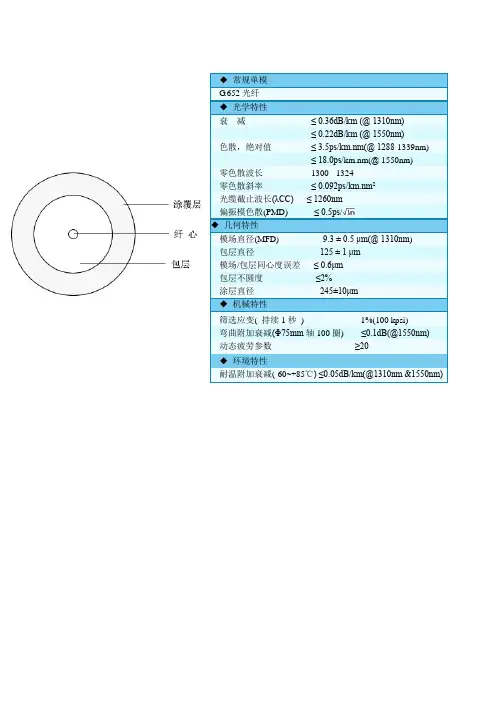

◆常规单模G.652光纤◆光学特性衰减≤ 0.36dB/km (@ 1310nm)≤ 0.22dB/km (@ 1550nm)色散，绝对值≤ 3.5ps/km.nm(@ 1288-1339nm)≤ 18.0ps/km.nm(@ 1550nm) 零色散波长1300 - 1324零色散斜率≤ 0.092ps/km.nm2光缆截止波长(λCC)≤ 1260nm偏振模色散(PMD) ≤ 0.5ps/◆几何特性模场直径(MFD) 9.3 ± 0.5 μm(@ 1310nm)包层直径125 ± 1 μm模场/包层同心度误差≤ 0.6μm包层不圆度≤2%涂层直径245±10μm◆机械特性筛选应变( 持续1秒) 1%(100 kpsi)弯曲附加衰减(Φ75mm轴100圈)≤0.1dB(@1550nm)动态疲劳参数≥20◆环境特性耐温附加衰减(-60~+85℃) ≤0.05dB/km(@1310nm &1550nm)◆非零色散位移单模G.655 光纤◆光学特性衰减A≤ 0.22dB/km (@B≤ 0.25dB/km (@ 1550nm)色散 2.0≤︱D(λ)︱≤6.0ps/km.nm(@1530~1565)光缆截止波长(λcc) ≤1470nm偏振模色散(PMD) ≤0.5PS/◆几何特性模场直径(MFD) 9.5 ± 0.5 μm(@ 1550nm)色层直径125 ± 1 μm模场/包层同心度误差≤ 0.6μm包层不圆度≤2%涂层直径245±10μm◆机械特性筛选应变( 持续1秒) 1%(100 kpsi)弯曲附加衰减(Φ75mm轴100圈)≤0.1dB(@1550nm)动态疲劳参数≥20◆环境特性耐温附加衰减(-60~+85℃) ≤0.05dB/km(@1310nm &1550nm) 摘自“西古光纤光缆有限公司”网页，转载注明，谢绝商业用途。

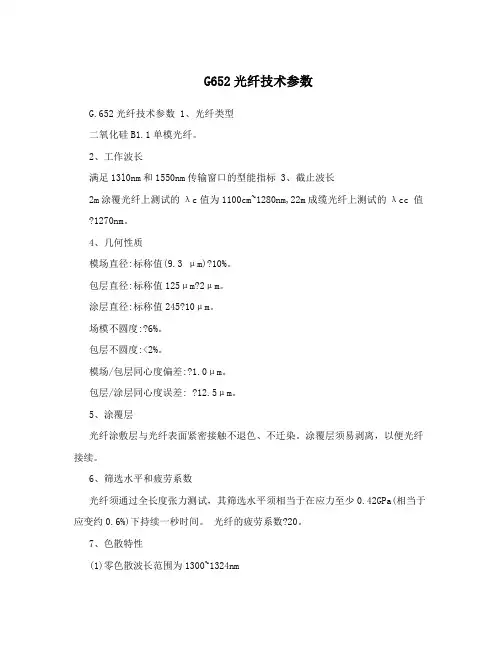

G652光纤技术参数G.652光纤技术参数 1、光纤类型二氧化硅B1.1单模光纤。

2、工作波长满足13l0nm和1550nm传输窗口的型能指标 3、截止波长2m涂覆光纤上测试的λc值为1100cm~1280nm,22m成缆光纤上测试的λcc 值?1270nm。

4、几何性质模场直径:标称值(9.3 μm)?10%。

包层直径:标称值125μm?2μm。

涂层直径:标称值245?10μm。

场模不圆度:?6%。

包层不圆度:<2%。

模场/包层同心度偏差:?1.0μm。

包层/涂层同心度误差: ?12.5μm。

5、涂覆层光纤涂敷层与光纤表面紧密接触不退色、不迁染。

涂覆层须易剥离，以便光纤接续。

6、筛选水平和疲劳系数光纤须通过全长度张力测试，其筛选水平须相当于在应力至少0.42GPa(相当于应变约0.6%)下持续一秒时间。

光纤的疲劳系数?20。

7、色散特性(1)零色散波长范围为1300~1324nm(2)最大零色散点斜率不大于0.093ps/(n?.km)。

(3)1288,1339nm范围内色散系数不大于3.5ps/n?.km(4)1271—1360mm范围内色散系数不大于5.3ps/n?.km(5)1550nm波长的色散系数不大于18ps/n?.km(6)1480—1580nm范围内色散系数不大于20ps/n?.km8、衰减特性(1)在13l0nm波长上的最大衰减系数为:0.36dB/km。

在1285~1330nm波长范围内，任一波长上光纤的衰减系数与13l0nm波长上的衰减系数相比，其差值不超过0.03dB/km。

在1550nm波长上的最大衰减系数为:0.21dB/km。

在1480,1580nm波长围为，任一波长上光纤的衰减系数与1550nm波长上的衰数相比，其差值不超过0.05dB/km。

(2)光纤衰减曲线应有良好的线性并且无明显台阶。

用OTDR检测任意一根光纤时，在13l0nm和1550nm处500m光纤的衰减值不大于(amean?0.10dB)/2， amean 是光纤的平均衰减系数。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656 ;G657七个大类和若干子类1.G.651多模光纤（OM2）主要应用于局域网，不适用于长距离传输，但在300至500米的范围内,IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类G.651=OM2=A1a=A1（50/125），62.5/125=A1b2.G.652单模光纤（色散非位移单模光纤)常用单模光纤,目前分为G.652A、G.652B、G.652C 和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1 G.652A=G.652B=G.652D=B1.1——G.652C=B1.3 A和C很少人用,现在,B和D兼容A和C,所以现在市面上都是B和D,渐渐的都是D了，G.652B=B1.1，G.652D=B1.33.G.653单模光纤（色散位移光纤),IEC和GB/T把G.653光纤分类命名为B2型光纤G.653=B24.G. 654光纤（截止波长位移光纤）是超低损耗光纤,也称为1550nm性能最佳光纤，主要用于跨洋光缆，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

G.654=B1.25.G.655单模光纤（非零色散位移光纤），目前分为G.655A、G.655B和G.655C三个子类，IEC 和GB/T把G.655类光纤分类命名为B4类光纤。

6.G.655=B4 (长途干线使用多) G.655=多模的价格7.G.657（耐弯光纤）FTTH光缆常用G.657A光纤与G.652光纤兼容,G657光纤（耐弯光纤）比G652B贵70元一公里。

这种光纤弯曲半径很小，适合小拐弯角度的地方。

单模光纤具体分类 B C D 有什么区别
单模光纤称为非色散位移光纤，也被叫作1310nm波长性能最佳的单模光纤，1983年开始投入商用，其零色散波长在1310nm，在波长为1550nm时衰减最少，但有较大的正色散，其色散系数为18ps/，所以工作波长既可选 1310nm，也可选1510nm，是目前应用最广泛的单模光纤。

单模光纤按特性分为A B C D四类主要区别在宏弯损耗、衰减系数、PMD系数上有所差异。

形成这种差异的原因在于生产制造技术，1998朗讯公司采用新的生产技术尽可能消除原料中的OH根形成的1383nm附近的水吸收峰，使光纤的损耗完由坡墩的本征损耗所决定。

型光纤，支持10Gbit/s系统传输距离可达3000km以上，40Gbit /s系统的传输距离为80km。

.652A相同，但在1550nm的衰减系数更低，而且消除了1380nm附近的水吸收峰，即系统可以工作在1360~1530nm波段。

.，结构上与普通的光纤没有区别，是目前最先进的城域网用非色散位移光纤。

附加衰减：光纤成缆之后产生的衰减。
1.附加衰减： 在实际使用的光缆线路中,光缆中的光纤不可避免地受 到各种弯曲应力 作用。这些弯曲应力作用的结果是 使光纤中的传导模变换为辐射模而导致光 功率损失。这些弯曲应力作用的结果是使光纤中的传导模变换为辐射模而导 致光功率损失。 光纤的弯曲损耗α与光纤的折射率 分布结构参数(相对折射率△、纤芯 半径a)有关,即 α=k(a/△)2 式中,k是比例常数,它与光纤接触面的粗糙程度和 材料特性有关。 结论：抗弯曲光纤应该具有比较大的芯/包折射率差的结构.
G.652D型光纤的属性与G.652B光纤基本相同，而衰减系数与G.652C光纤相 同，即系统可以工作在1360~1530nm波段。 G.652D是所有G.652级别中指标最严格的并且完全向下兼容的。
G.652.A、G.652.B、G.652.C和G.652.D光纤光缆的特性
（3）G.652光纤技术参数 1.光纤类型 二氧化硅B1.1单模光纤 2.工作波长 满足1310nm和155nm传输窗口的性能指标 3.截止波长 2m涂覆光纤上测试的λc值为1100cm~1280nm,22m成缆光纤上测试的λcc值 ≤1270nm。 4.几何特性 模场直径：标称值(9.3 μm)±10%。 包层直径：标称值125μm±2μm。 涂层直径：标称值245±10μm。 场模不圆度：≤6%。 包层不圆度：<2%。 模场/包层同心度偏差:≤1.0μm。 包层/涂层同心度误差: ≤12.5μm。
另外,阶跃折射率单模光纤的弯曲性能也可以 用一个著名的元量纲参数MAC, 即模场直径(M=MFD/λc
因此,我们又可以得知,G.657光 纤应该是一种具有小MFD或者长λc的 光纤。
2.由理论分析得知,G.657光纤应该是通过增大芯/包层相对折射率a和减 小MFD方法而制成的 一种具有良好的抗弯曲性能的光纤。 G.652光纤和G.657光纤性能参数对比 _________________________________________________ __________________________ 性能参数 G.652A、B、C、D G657A G657B _________________________________________________ __________________________ 模场直径(131O nm)/μm 8.6~9.5土0.4 8.6~9.5土0.4 8.6~9.5土0.4 包层直径/μm 125士0.7 125士0.7 125士0.7 光缆截止波长最大值/nrn 1260 1260 1260 ——————————————————————————————— ——————— 弯曲半径/mm 30 15 10 15 10 7.5 弯曲圈数 100 10 1 10 1 1 l550 nm最大损耗值/dB 0.5 0.25 0.75 0.03 0.1 0.5 1625nm最大损耗值/dB 0.5 1.0 1.5 0.1 0.2 1.0 ——————————————————————————————— ———————

G单模光纤具体分类
G A B C D有什么区别
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
G.652单模光纤称为非色散位移光纤，也被叫作1310nm波长性能最佳的单模光纤，1983年开始投入商用，其零色散波长在1310nm，在波长为1550nm时衰减最少，但有较大的正色散，其色散系数为18ps/(nm.km)，所以G.652工作波长既可选1310nm，也可选1510nm，是目前应用最广泛的单模光纤。

G.652单模光纤按特性分为ABCD四类主要区别在宏弯损耗、衰减系数、PMD系数上有所差异。

形成这种差异的原因在于生产制造技术，1998朗讯公司采用新的生产技术尽可能消除原料中的OH根形成的1383nm附近的水吸收峰，使光纤的损耗完由坡墩的本征损耗所决定。

2.G.652.B型光纤，支持10Gbit/s系统传输距离可达3000km以上，40Gbit/s系统的传输距离为80km。

.652A相同，但在1550nm的衰减系数更低，而且消除了1380nm附近的水吸收峰，即系统可以工作在1360~1530nm波段。

.，结构上与普通的G.652光纤没有区别，是目前最先进的城域网用非色散位移光纤。

光缆常用型号及规格光缆常用型号及规格在光纤工业发展早期，光纤的传输窗口主要有两个（0.85和1.31微米），后来有了第三个传输窗口（1.55微米）。

在技术得到发展的今天，在波长1.26至1.68微米范围内，光纤可以传输的窗口有6个（表2.5.1）。

利用波分复用（WDM）技术，每个窗口（波段）可同时传输多个信道。

光纤可以利用的波段波段 O E S C L U名称初始波段扩展波段短波段常规波段长波段超长波段波长范围（nm）1260-13601360-14601460-15301530-15651565-16251625-1675按照ITU-T关于光纤的建议，目前可以将光纤分为G.651、G.652、G.653、G.654、G.655和G.656六个大类，有的大类还派生出了几个子类。

国际电工委员会（IEC）也制订了相应的标准，我国光纤国家标准（GB/T）等效采用了IEC规定。

1、 G.651类—多模光纤G.651类光纤可分别或同时工作在1310nm和1550nm波长上，在1310nm处色散值最小（即带宽最大），在1550nm处衰减最低。

1.1主要特点和IEC及GB/T的细分IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

IEC分类芯径μm外径μm数值孔径A1a50125 0.200A1b62.51250.275A1c85125 0.2752、 G.652类--常规单模光纤G.652类光纤也称为非色散位移光纤，是目前应用最广泛的光纤。

G.652类光纤的主要特点是：在1310nm工作波长上，具有较低的衰减和零色散；在1550nm工作波长上，具有最低衰减但有较大的正色散。

根据色散波长特性，它主要工作在E（1360～1460nm）波段和S （1460～1530 nm）波段；在C（1530～1565nm）波段的色散较大（18ps/km.nm），很难进行以10Gbit/s及以上的DWDM系统长途传输。
