金属材料的焊接性

常用金属材料的焊接性焊接是指将两个或多个金属材料通过加热或施加压力等方式连接在一起的工艺。

常用的金属材料包括钢铁、铝、铜、镍、钛等。

这些金属材料在焊接时拥有不同的特性和焊接性能。

下面将针对常见金属材料的焊接性进行详细介绍。

1.钢铁焊接性钢铁是最常见的金属材料之一，其焊接性能较好。

在钢铁焊接中常用的方法包括电弧焊、气焊、激光焊等。

其中，电弧焊是最常见的焊接方法，在焊接钢铁时通常使用熔化电极和熔化极性相同的焊条。

钢铁的焊接性能取决于其成分、组织结构以及焊接方法等因素。

2.铝焊接性铝是一种常见的轻金属，其焊接性能较差。

由于铝的氧化膜容易形成，这会降低焊接接头的强度和质量。

为了提高铝的焊接性能，可以采用预处理、焊接保护气体等方法。

常见的铝焊接方法有气焊、TIG焊等。

在气焊中需要使用钡剂等预处理剂来清除氧化膜，而TIG焊则可以通过惰性气体的保护来减少氧化膜的生成。

3.铜焊接性铜是一种良好的导电材料，其焊接性能较好。

常见的铜焊接方法有气焊、TIG焊、电弧焊等。

在铜焊接中，氧化膜的清除很重要，可以使用钝化剂等预处理剂来清除氧化膜。

TIG焊和电弧焊是常用的铜焊接方法，可以通过选择合适的焊接材料和控制焊接参数来获得理想的焊接接头。

4.镍焊接性镍是一种耐腐蚀性较好的金属材料，其焊接性能较好。

常见的镍焊接方法有电弧焊、TIG焊等。

镍焊接时，需要注意选择合适的焊接材料和适当的焊接参数来获得理想的焊接接头。

在镍焊接中，尤其需要注意焊接电缆和接地端之间的电气连接，以避免电弧腐蚀。

5.钛焊接性钛是一种重要的结构材料，其焊接性能较好。

常用的钛焊接方法有电弧焊、激光焊等。

在钛焊接中，需要注意选择合适的焊接材料和适当的焊接参数，以避免产生气泡和裂纹等缺陷。

此外，钛焊接还需要进行保护气体的控制，以避免氧化等不良影响。

综上所述，常用金属材料的焊接性能因成分、组织结构以及焊接方法等因素的不同而有所差异。

了解和掌握这些材料的焊接性能对于实际应用和工程设计具有重要意义，能够确保焊接接头的质量和可靠性。

详解典型焊接材料的焊接性典型焊接材料的焊接性是指在焊接过程中所表现出的特性和性能。

焊接性是影响焊接工艺和焊缝质量的重要因素之一、下面将详细介绍常见焊接材料（包括金属和非金属材料）的焊接性。

1.钢材焊接性：钢材是最常见的金属材料之一，具有广泛的应用领域。

钢材的焊接性取决于其成分、钢种和热处理状态。

一般来说，碳含量低的低碳钢和碳含量高的高碳钢都具有良好的焊接性。

焊接低碳钢时，焊接热影响区域（HAZ）容易发生退火，引起冷脆性的问题，需要采取适当的措施进行预热和后热处理。

高碳钢焊接时容易出现冷裂纹和热裂纹，需要选择适合的焊接材料和控制焊接参数。

2.铝合金焊接性：铝合金是一种轻质、高强度的金属材料，广泛用于航空、汽车和建筑等领域。

铝合金的焊接性取决于合金化元素、成分和热处理状态。

一般来说，一些铝合金易于焊接，如铝镁合金和铝锂合金，而一些铝合金焊接性较差，如硬化铝合金。

焊接铝合金时，容易发生氧化和热裂纹等问题，需要采取保护气体和合适的焊接工艺参数。

3.不锈钢焊接性：不锈钢是一种抗腐蚀性能良好的金属材料，被广泛用于食品加工、化工和医疗器械等领域。

不锈钢的焊接性受到合金元素、成分和热处理状态的影响。

普通奥氏体不锈钢（如304和316等）焊接性较好，而马氏体不锈钢焊接性较差。

焊接不锈钢时，易发生气孔和焊接晶间腐蚀等问题，需要控制焊接参数和采用适当的焊接试剂。

4.铜及铜合金焊接性：铜和铜合金是常见的导电材料，被广泛应用于电气、电子和管道等行业。

铜及铜合金的焊接性好，容易焊接。

焊接铜合金时，一般采用气焊、电弧焊或电阻焊等方法。

需要注意的是，铜及铜合金焊接时易发生氧化和高温脆性等问题，需要采取保护措施。

5.非金属材料的焊接性：非金属材料如塑料、陶瓷和橡胶等也可以进行焊接。

其中，塑料焊接性好，常用的焊接方法有热板焊接、高频焊接和超声波焊接等。

陶瓷和橡胶等材料的焊接性较差，难以进行常规焊接，常采用粘接、烧结和激光焊接等特殊方法。

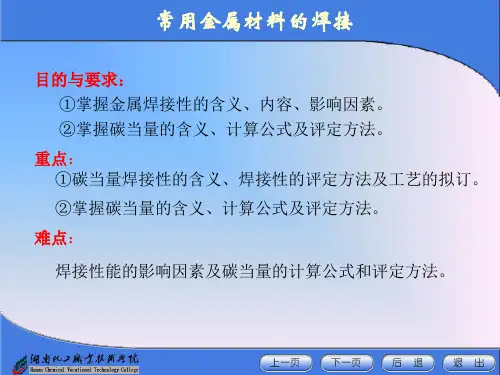

第三节 金属材料的焊接性1. 焊接性的概念—定焊接技术条件下，获得优质焊接接头的难易程度，即金属材料对焊接加工的适应性称为金属材料的焊接性。

2．焊接性的评价1) 碳当量法碳当量是把钢中的合金元素(包括碳)的含量，按其作用换算成碳的相对含量。

国际焊接学会推荐的碳当量(CE)公式为：％）＋＋＋＋＋＋＝10015)Cu ()Ni (5)V ()Mo ()Cr (6)Mn ()C ([CE ⨯ωωωωωωω 式中，ω(C)、ω(Mn)等－碳、锰等相应成分的质量分数(%)。

当CE<0.4％时，钢材的塑性良好，淬硬倾向不明显，焊接性良好。

在一般的焊接技术条件下，焊接接头不会产生裂纹，但对厚大件或在低温下焊接，应考虑预热；当CE 在0.4～0.6％时，钢材的塑性下降，淬硬倾向逐渐增加，焊接性较差。

焊前工件需适当预热，焊后注意缓冷，才能防止裂纹；当CE>0.6％时，钢材的塑性变差。

淬硬倾向和冷裂倾向大，焊接性更差。

工件必须预热到较高的温度，要采取减少焊接应力和防止开裂的技术措施，焊后还要进行适当的热处理。

2)冷裂纹敏感系数法 冷裂纹敏感系数的其计算式为：％＋＋＋＋＋＋＝100]60060]H [)B (510)V (15)Mo (60)Ni (20)Cu ()Mn ()Cr (30)Si ()C ([⨯++++h P W ωωωωωωωωω式中P W －冷裂纹敏感系数；h －板厚；[H]－100g 焊缝金属扩散氢的含量(mL)。

冷裂纹敏感系数越大，则产生冷裂纹的可能性越大，焊接性越差。

3．低碳钢的焊接低碳钢的CE 小于0.4％，塑性好，一般没有淬硬倾向，对焊接热过程不敏感，焊接性良好。

4．中、高碳钢的焊接中碳钢的CE 一般为0.4％～0.6％，随着CE 的增加，焊接性能逐渐变差。

高碳钢的CE 一般大于0.6％，焊接性能更差，这类钢的焊接—般只用于修补工作。

为了保证中、高碳钢焊件焊后不产生裂纹，并具有良好的力学性能，通常采取以下技术措施：1)焊前预热、焊后缓冷 焊前预热和焊后缓冷的主要目的是减小焊接前后的温差，降低冷却速度，减少焊接应力，从而防止焊接裂纹的产生。

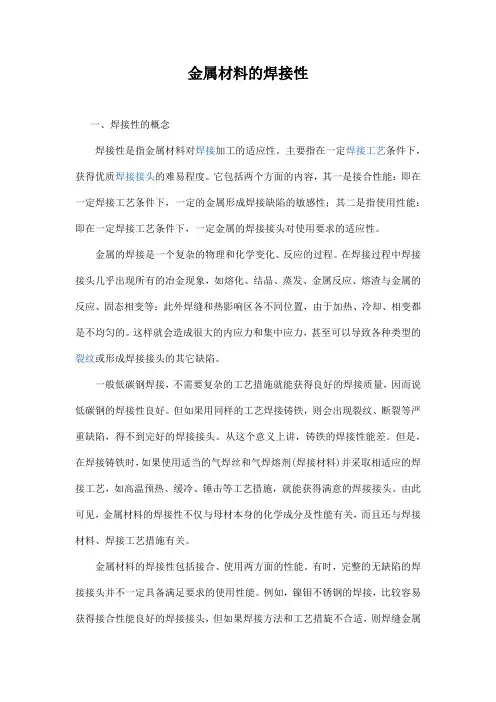

金属材料的焊接性一、焊接性的概念焊接性是指金属材料对焊接加工的适应性。

主要指在一定焊接工艺条件下，获得优质焊接接头的难易程度。

它包括两个方面的内容，其一是接合性能：即在一定焊接工艺条件下，一定的金属形成焊接缺陷的敏感性；其二是指使用性能：即在一定焊接工艺条件下，一定金属的焊接接头对使用要求的适应性。

金属的焊接是一个复杂的物理和化学变化、反应的过程。

在焊接过程中焊接接头几乎出现所有的冶金现象，如熔化、结晶、蒸发、金属反应、熔渣与金属的反应、固态相变等；此外焊缝和热影响区各不同位置，由于加热、冷却、相变都是不均匀的。

这样就会造成很大的内应力和集中应力，甚至可以导致各种类型的裂纹或形成焊接接头的其它缺陷。

一般低碳钢焊接，不需要复杂的工艺措施就能获得良好的焊接质量，因而说低碳钢的焊接性良好。

但如果用同样的工艺焊接铸铁，则会出现裂纹、断裂等严重缺陷，得不到完好的焊接接头。

从这个意义上讲，铸铁的焊接性能差。

但是，在焊接铸铁时，如果使用适当的气焊丝和气焊熔剂(焊接材料)并采取相适应的焊接工艺，如高温预热、缓冷、锤击等工艺措施，就能获得满意的焊接接头。

由此可见，金属材料的焊接性不仅与母材本身的化学成分及性能有关，而且还与焊接材料、焊接工艺措施有关。

金属材料的焊接性包括接合、使用两方面的性能。

有时，完整的无缺陷的焊接接头并不一定具备满足要求的使用性能。

例如，镍钼不锈钢的焊接，比较容易获得接合性能良好的焊接接头，但如果焊接方法和工艺措旋不合适，则焊缝金属和焊接热影响区的抗腐蚀性就有可能达不到使用性能的要求，造成使用上的不合格。

总之，影响焊接性的因素包括：(一)母材、焊接材料母材和焊接材料(如气焊丝、气焊熔剂等)，它们直接影响焊接性，所以正确选用母材是保证焊接性良好的重要基础。

(二)焊接工艺对同一母材采用不同的工艺方法和措施，所表现的焊接性就不同。

例如，钛合金对氧、氮、氢极为敏感，用气焊和手工电弧焊很难实现焊接，而用氩弧焊或等离子孤焊则可以取得满意的效果。

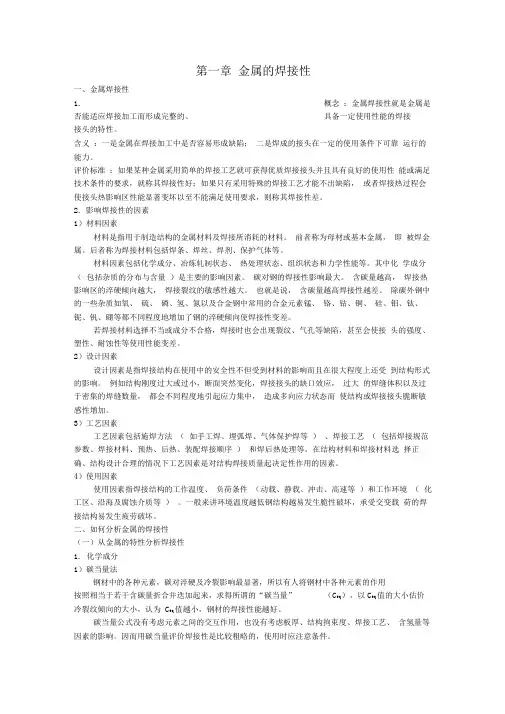

第一章金属的焊接性一、金属焊接性1.概念：金属焊接性就是金属是否能适应焊接加工而形成完整的、具备一定使用性能的焊接接头的特性。

含义：一是金属在焊接加工中是否容易形成缺陷；二是焊成的接头在一定的使用条件下可靠运行的能力。

评价标准：如果某种金属采用简单的焊接工艺就可获得优质焊接接头并且具有良好的使用性能或满足技术条件的要求，就称其焊接性好；如果只有采用特殊的焊接工艺才能不出缺陷，或者焊接热过程会使接头热影响区性能显著变坏以至不能满足使用要求，则称其焊接性差。

2.影响焊接性的因素1）材料因素材料是指用于制造结构的金属材料及焊接所消耗的材料。

前者称为母材或基本金属，即被焊金属。

后者称为焊接材料包括焊条、焊丝、焊剂、保护气体等。

材料因素包括化学成分、冶炼轧制状态、热处理状态、组织状态和力学性能等。

其中化学成分（包括杂质的分布与含量）是主要的影响因素。

碳对钢的焊接性影响最大。

含碳量越高，焊接热影响区的淬硬倾向越大，焊接裂纹的敏感性越大。

也就是说，含碳量越高焊接性越差。

除碳外钢中的一些杂质如氧、硫、磷、氢、氮以及合金钢中常用的合金元素锰、铬、钴、铜、硅、钼、钛、铌、钒、硼等都不同程度地增加了钢的淬硬倾向使焊接性变差。

若焊接材料选择不当或成分不合格，焊接时也会出现裂纹、气孔等缺陷，甚至会使接头的强度、塑性、耐蚀性等使用性能变差。

2）设计因素设计因素是指焊接结构在使用中的安全性不但受到材料的影响而且在很大程度上还受到结构形式的影响。

例如结构刚度过大或过小，断面突然变化，焊接接头的缺口效应，过大的焊缝体积以及过于密集的焊缝数量，都会不同程度地引起应力集中，造成多向应力状态而使结构或焊接接头脆断敏感性增加。

3）工艺因素工艺因素包括施焊方法（如手工焊、埋弧焊、气体保护焊等）、焊接工艺（包括焊接规范参数、焊接材料、预热、后热、装配焊接顺序）和焊后热处理等。

在结构材料和焊接材料选择正确、结构设计合理的情况下工艺因素是对结构焊接质量起决定性作用的因素。

各种金属材料的焊接特点及其热处理工艺焊接是一种将两个或多个金属材料通过熔化或变形并在熔融金属之间形成接头的加工方式。

在焊接过程中，金属材料经历了高温和冷却的过程，从而影响了焊接接头的性能和组织结构。

不同金属材料具有不同的焊接特点和热处理工艺。

下面将分别介绍常见金属材料的焊接特点及其热处理工艺。

1.钢材焊接特点及热处理工艺：钢材是最常见的金属材料之一，具有良好的可焊性。

其焊接特点如下：(1)钢材容易氧化，焊接时需要保护气体或保护剂以防止氧化。

(2)焊接速度快，热影响区较小，易形变。

(3)钢材焊接后易产生残余应力和变形。

钢材的热处理工艺包括退火、正火和淬火等。

退火可以减轻焊接残余应力，正火可提高焊接接头的硬度和强度，淬火可增加焊接接头的硬度。

2.铝材焊接特点及热处理工艺：铝材具有良好的导热性和导电性，但其可焊性较差。

其焊接特点如下：(1)容易产生氧化膜，焊接前需要对焊缝进行预处理。

(2)焊接速度快，热影响区较小。

(3)铝材焊接后容易产生变形。

铝材的热处理工艺主要包括固溶处理和时效处理。

固溶处理可使铝材中的合金元素均匀溶解，时效处理可提高焊接接头的硬度和强度。

3.铜材焊接特点及热处理工艺：铜材具有良好的导热性和导电性，但其可焊性较差。

其焊接特点如下：(1)容易产生氧化膜，焊接前需要对焊缝进行预处理。

(2)焊接速度较慢，热影响区较大。

(3)铜材焊接后容易产生变形和裂纹。

铜材的热处理工艺主要包括退火和时效处理。

退火可减轻焊接接头的残余应力，时效处理可提高焊接接头的硬度和强度。

4.镁合金焊接特点及热处理工艺：镁合金具有轻质高强度的特点，但其可焊性较差。

其焊接特点如下：(1)容易产生氧化膜，焊接前需要对焊缝进行预处理。

(2)焊接速度快，热影响区较小。

(3)焊接时易燃，需要采取安全措施。

镁合金的热处理工艺主要包括固溶处理和时效处理。

固溶处理可提高镁合金的强度和耐腐蚀性，时效处理可进一步提高焊接接头的硬度和强度。

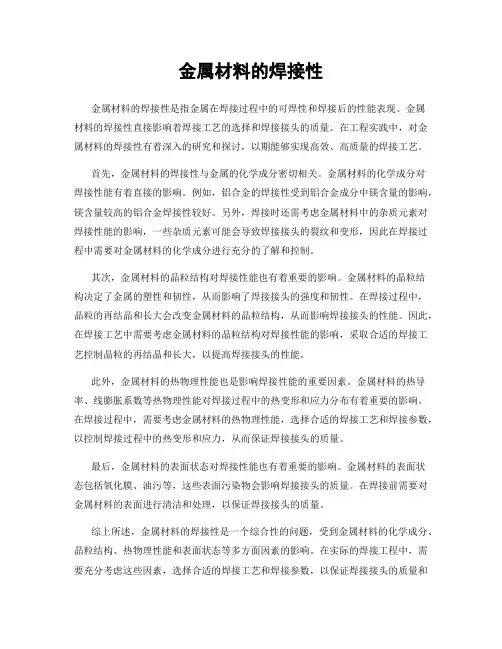

金属材料的焊接性金属材料的焊接性是指金属在焊接过程中的可焊性和焊接后的性能表现。

金属材料的焊接性直接影响着焊接工艺的选择和焊接接头的质量。

在工程实践中，对金属材料的焊接性有着深入的研究和探讨，以期能够实现高效、高质量的焊接工艺。

首先，金属材料的焊接性与金属的化学成分密切相关。

金属材料的化学成分对焊接性能有着直接的影响。

例如，铝合金的焊接性受到铝合金成分中镁含量的影响，镁含量较高的铝合金焊接性较好。

另外，焊接时还需考虑金属材料中的杂质元素对焊接性能的影响，一些杂质元素可能会导致焊接接头的裂纹和变形，因此在焊接过程中需要对金属材料的化学成分进行充分的了解和控制。

其次，金属材料的晶粒结构对焊接性能也有着重要的影响。

金属材料的晶粒结构决定了金属的塑性和韧性，从而影响了焊接接头的强度和韧性。

在焊接过程中，晶粒的再结晶和长大会改变金属材料的晶粒结构，从而影响焊接接头的性能。

因此，在焊接工艺中需要考虑金属材料的晶粒结构对焊接性能的影响，采取合适的焊接工艺控制晶粒的再结晶和长大，以提高焊接接头的性能。

此外，金属材料的热物理性能也是影响焊接性能的重要因素。

金属材料的热导率、线膨胀系数等热物理性能对焊接过程中的热变形和应力分布有着重要的影响。

在焊接过程中，需要考虑金属材料的热物理性能，选择合适的焊接工艺和焊接参数，以控制焊接过程中的热变形和应力，从而保证焊接接头的质量。

最后，金属材料的表面状态对焊接性能也有着重要的影响。

金属材料的表面状态包括氧化膜、油污等，这些表面污染物会影响焊接接头的质量。

在焊接前需要对金属材料的表面进行清洁和处理，以保证焊接接头的质量。

综上所述，金属材料的焊接性是一个综合性的问题，受到金属材料的化学成分、晶粒结构、热物理性能和表面状态等多方面因素的影响。

在实际的焊接工程中，需要充分考虑这些因素，选择合适的焊接工艺和焊接参数，以保证焊接接头的质量和性能。

只有深入研究金属材料的焊接性，才能实现高效、高质量的焊接工艺，满足工程实践的需求。

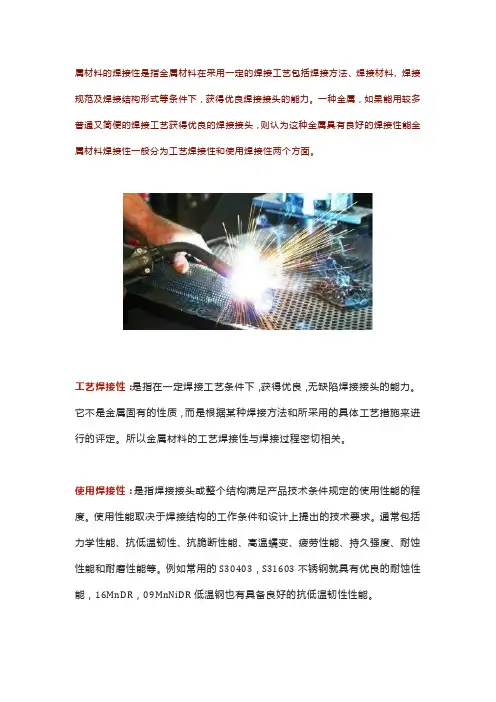

属材料的焊接性是指金属材料在采用一定的焊接工艺包括焊接方法、焊接材料、焊接规范及焊接结构形式等条件下，获得优良焊接接头的能力。

一种金属，如果能用较多普通又简便的焊接工艺获得优良的焊接接头，则认为这种金属具有良好的焊接性能金属材料焊接性一般分为工艺焊接性和使用焊接性两个方面。

工艺焊接性：是指在一定焊接工艺条件下，获得优良，无缺陷焊接接头的能力。

它不是金属固有的性质，而是根据某种焊接方法和所采用的具体工艺措施来进行的评定。

所以金属材料的工艺焊接性与焊接过程密切相关。

使用焊接性：是指焊接接头或整个结构满足产品技术条件规定的使用性能的程度。

使用性能取决于焊接结构的工作条件和设计上提出的技术要求。

通常包括力学性能、抗低温韧性、抗脆断性能、高温蠕变、疲劳性能、持久强度、耐蚀性能和耐磨性能等。

例如常用的S30403，S31603不锈钢就具有优良的耐蚀性能，16MnDR，09MnNiDR低温钢也有具备良好的抗低温韧性性能。

金属材料焊接性能的影响因素材料因素材料包括母材和焊接材料。

在相同的焊接条件下，决定母材焊接性的主要因素是它本身的物理性能和化学组成。

物理性能方面：如金属的熔点、热导率、线膨胀系数、密度、热容量等因素，都对热循环、熔化、结晶、相变等过程产生影响，从而影响焊接性。

不锈钢等热导率低的材料，焊接时温度梯度大，残余应力高，变形大，。

而且由于高温停留时间长，热影响区晶粒长大，对接头性能不利。

奥氏体不锈钢线膨胀系数大、接头的变形和应力较为严重。

化学组成方面，其中影响最大的是碳元素，也就是说金属含碳量的多少决定了它的可焊性。

钢中的其他合金元素大部分也不利于焊接，但其影响程度一般都比碳小得多。

钢中含碳量增加，淬硬倾向就增大，塑性则下降，容易产生焊接裂纹。

通常，把金属材料在焊接时产生裂纹的敏感性及焊接接头区力学性能的变化作为评价材料可焊性的主要指标。

所以含碳量越高，可焊性越差。

含碳量小于0.25%的低碳钢和低合金钢，塑性和冲击韧性优良，焊后的焊接接头塑性和冲击韧性也很好。

金属材料焊接性金属材料的焊接性是指金属在焊接过程中的熔化和凝固特性，以及焊接接头的性能表现。

金属材料的焊接性对于焊接工艺和焊接质量有着重要的影响，因此深入了解金属材料的焊接性是非常必要的。

首先，金属材料的焊接性受到金属成分的影响。

不同种类的金属材料，其成分差异很大，这就导致了它们在焊接过程中的熔化温度、熔化范围、凝固行为等方面存在着差异。

例如，碳素钢、不锈钢、铝合金等金属材料的焊接性能都有所不同，需要根据其成分特点选择合适的焊接方法和工艺参数。

其次，金属材料的焊接性还受到晶粒结构和组织性能的影响。

晶粒的大小和形状、晶界的特性、金属的晶格缺陷等因素都会对金属材料的焊接性产生影响。

通常情况下，晶粒细小、均匀分布的金属材料具有较好的焊接性能，而晶粒粗大、不均匀分布的金属材料则会导致焊接接头的强度和韧性下降。

另外，金属材料的焊接性还受到热影响区的形成和性能变化的影响。

在焊接过程中，热输入会导致焊接接头周围的金属发生显著的组织和性能变化，形成热影响区。

热影响区的形成会导致金属材料的硬化、脆化、晶粒长大等现象，从而影响焊接接头的性能。

此外，金属材料的焊接性还受到应力和变形的影响。

在焊接过程中，由于热应力和冷却收缩引起的残余应力会导致焊接接头产生变形和裂纹，从而影响焊接接头的性能。

因此，在焊接过程中需要采取相应的措施，如预热、焊接顺序、后热处理等，以减小应力和变形对焊接接头性能的影响。

综上所述，金属材料的焊接性受到多种因素的影响，包括金属成分、晶粒结构、热影响区、应力和变形等。

了解金属材料的焊接性对于选择合适的焊接方法和工艺参数，保证焊接接头的质量具有重要意义。

因此，在实际的焊接生产中，需要根据金属材料的特性和焊接要求，合理选择焊接材料、焊接工艺和焊接控制措施，以确保焊接接头具有良好的性能表现。

金属焊接性与焊接方法
1.熔点合适：熔点较低的金属焊接性能更好，因为熔点过高会导致焊
接过程中易出现脆性断裂。

2.密度合适：焊接性能也与金属的密度有关，密度过大或过小的金属
在焊接过程中容易出现裂纹和气孔。

3.化学稳定性好：金属焊接过程中容易受到外界氧气、水分等环境的
影响，化学稳定性好的金属焊接性能更好。

4.冶金性能好：金属的冶金性能直接影响焊接性能，冶金性能好的金
属焊接性能也较好。

根据金属焊接性能的不同，可以采用不同的焊接方法。

下面介绍几种
常见的焊接方法：
1.电弧焊：电弧焊是利用电弧热的高温作用将金属熔化并连接在一起
的方法。

常见的电弧焊有手工电弧焊、气体保护电弧焊、埋弧焊等。

2.气体焊接：气体焊接是利用气体燃料产生的火焰对金属进行加热并
熔化的方法。

常见的气体焊接有氧吹焊、乙炔焊接等。

3.点焊：点焊是利用电阻加热原理将两个金属件按一定顺序压在一起，通过电流通过的方式加热并连接在一起的方法。

4.TIG焊：TIG焊是利用非消耗性钨极和保护气体进行的电弧焊接方法。

常用于焊接高质量的非铁金属，如钛、铬、镍等材料。

5.MIG/MAG焊：MIG焊和MAG焊是利用金属惰性气体或活性气体的保
护下，通过连续给丝焊条提供电弧热源的焊接方法。

此外，还有激光焊接、电阻焊接、摩擦焊接等多种焊接方法可供选择，根据具体需求选择合适的焊接方法。

总之，金属焊接性与焊接方法是金属加工领域中至关重要的一部分。

了解金属焊接性的特点，并选择合适的焊接方法，能够提高焊接效率和质量，为金属加工提供更多可能性。
