贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率，0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K－表示温度系数为100PPM。

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％。

±5％精度的常规是用三位数来表示例，例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ。

为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

贴片电阻的阻值编码表22E=165*10*10*10*10Ω贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。

如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。

当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。

比如：330表示33Ω，而不是330Ω；221表示220Ω；683表示68000Ω即68kΩ；105表示1MΩ；6R2表示602Ω。

(3)4位数字表示法，这种表示法前3位数字代表电阻值的有效数字，第4位表示在有效数字后面应添加0的个数。

当电阻小于10Ω时，代码中仍用R表示电阻值小数点的位置，这种表示方法通用用有阻值误差为1%精密电阻系列中。

比如：0100表示10Ω而不是100Ω；1000表示100Ω而不是1000Ω；4992表示49900Ω，即49.9kΩ；1473表示147000Ω即147kΩ；0R56表示0.56Ω。

300是30欧（这是国际标法）30R是30欧（这是英国标法）常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。

不过对于电阻阻值之标示却逐渐趋于一致，因为那个「点」常会出问题。

所以本文所谈的标示，并非是色码认识，而是零件数值表上的标示。

例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。

若标示成33K2，就不会有上述的困扰。

还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm 或51R，100mF会标示成100mF。

英国有不成文写法，电子界有不成文的规定，电阻阻值标示方式如下：0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。

封装:0805精确度:1%阻值范围:E96全系列88.7 92X 887 92A 8.87K 92B 88.7K 92C 887K 92D90.9 93X 908 93A 9.09K 93B 90.9K 93C 909K 93D93.1 94X 931 94A 9.31K 94B 93.1K 94C 931K 94D95.3 95X 953 95A 9.53K 95B 95.3K 95C 953K 95D97.6 96X 976 96A 9.76K 96B 97.6K 96C 976K 96D133R是多少欧？133J呢？R和J代表的是精密度还是？最佳答案133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ参考资料：/view/1253292.htmJ －表示精度为5％、F－表示精度为1％。

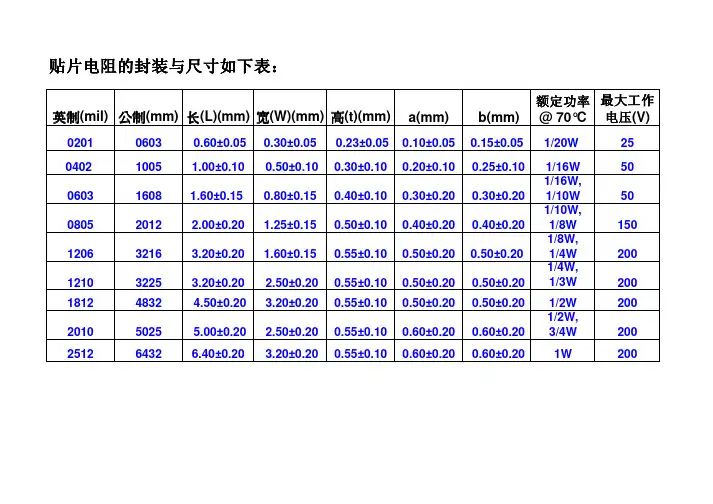

贴片电阻的封装与尺寸如下表贴片电阻的封装与尺寸如下表：：英制(mil)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm) b(mm)额定功率@ 70°C最大工作电压(V)02010603 0.60±0.050.30±0.05 0.23±0.050.10±0.050.15±0.051/20W 25 0402 1005 1.00±0.10 0.50±0.100.30±0.100.20±0.10 0.25±0.101/16W5006031608 1.60±0.15 0.80±0.150.40±0.100.30±0.20 0.30±0.201/16W,1/10W5008052012 2.00±0.20 1.25±0.150.50±0.100.40±0.20 0.40±0.201/10W,1/8W15012063216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.201/8W,1/4W20012103225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201/4W,1/3W20018124832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.201/2W20020105025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.201/2W,3/4W20025126432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.201W200 国内贴片电阻的命名方法国内贴片电阻的命名方法国内贴片电阻的命名方法：： 11、5%精度的命名精度的命名：：RS RS--0505K K 102102JT JT 22、1％精度的命名精度的命名：：RS RS--0505K K 10021002FT FT R R R －－表示电阻 K K K －－表示温度系数为表示温度系数为100100100PPM PPM PPM,, J J J －－表示精度为表示精度为55％、％、F F －表示精度为表示精度为11％。

贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

代码数值代码数值代码数值代码数值代码数值代码数值代码数值代码数值1.00 1.33 1.78 2.37 3.16 4.22 5.627.501100131332517837237493166142273562857501.02 1.37 1.82 2.43 3.24 4.32 5.767.682102141372618238243503246243274576867681.05 1.40 1.87 2.49 3.32 4.42 5.907.873105151402718739249513326344275590877871.07 1.43 1.91 2.55 3.40 4.53 6.048.064107161432819140255523406445376604888061.10 1.47 1.96 2.61 3.48 4.64 6.198.255110171472919641261533486546477619898251.13 1.50 2.00 2.67 3.57 4.75 6.348.456113181503020042267543576647578634908451.15 1.54 2.05 2.74 3.65 4.87 6.498.667115191543120543274553656748779649918661.18 1.582.102.803.744.996.658.878118201583221044280563746849980665928871.21 1.622.15 2.873.83 5.11 6.819.099121211623321545287573836951181681939091.24 1.65 2.21 2.94 3.92 5.23 6.989.311012422165342214629458392705238269949311.27 1.69 2.26 3.014.025.367.159.5311127231693522647301594027153683715959531.30 1.74 2.32 3.09 4.12 5.497.329.761213024174362324830960412725498473296976代码A B C D E F G 的数100 101102103104105106代码H X Y Z的数10710-110-210-31 1.5 2.2 3.3 4.7 6.81.1 1.6 2.4 3.6 5.17.51.2 1.8 2.7 3.9 5.68.21.323 4.3 6.29.1penghuipower.2006.6.25贴片封装电阻器的丝印代码意义，E-24系列普通电阻和E-96系列精密电阻使用不同的代码4、特殊表示法：2、后一位是应乘多少的字母代码。

贴片电阻的标准封装及额定功率国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、 1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

05 －表示尺寸(英寸)：02 表示0402、03 表示0603、05 表示0805、06 表示1206、1210 表示1210、1812 表示1812、10 表示1210、12 表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002 是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装0805 的焊盘大小虽然固定，但是厚度和陶瓷的材质会有差别，普通的允许耗散功率是1/10W-1/8W,功率型（绿色）可以做到1/4W。

如果你想让贴片电阻有较大的功耗，建议你把焊盘做在面积比较大的覆铜上，这样，普通0805 封装的电阻1/4W 也不会有问题，只是热稳定性稍微差一点点。

1206 的在1/8W-1/2W 之间电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装 额定功率@ 70°C英制(mil) 公制(mm) 常规功率系列 提升功率系列 最大工作电压(V)0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200标准阻值表1E-96 0603F(+1%) Standard Resistance Table阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D。

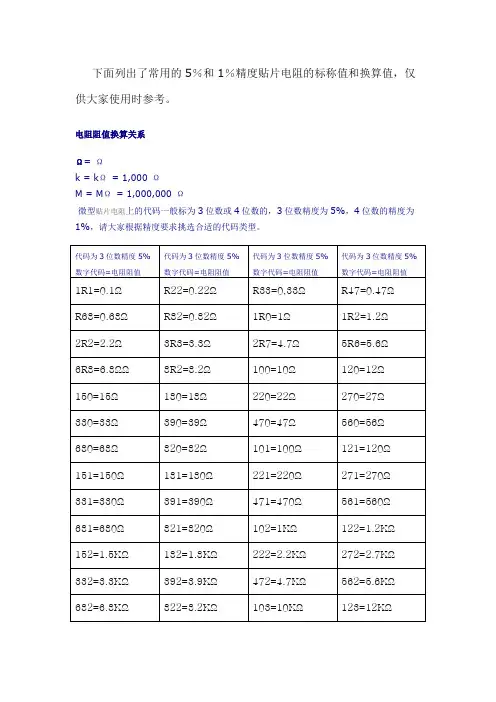

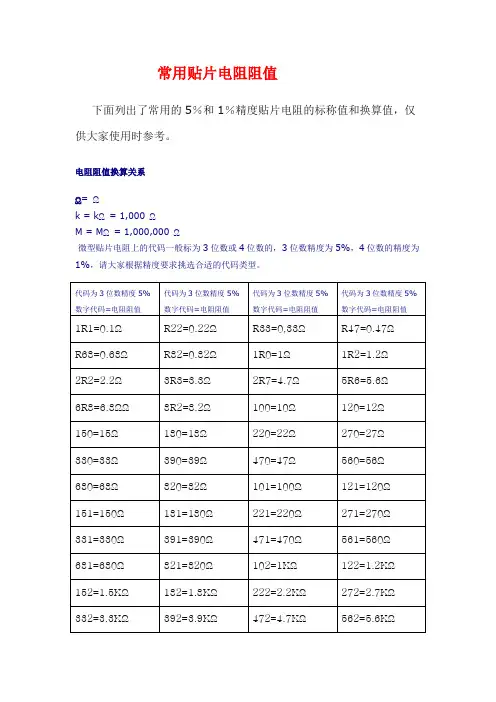

贴片电阻的标注方法与查询表贴片电阻常见的印字标注方法有:常规3位数标注法、常规4位数标注法，以及2位数字后面加1位字母表示法。

带字母的标注方法没有直接数字标注的来得直观方便。

一、常规3位数标注法或4位数标注法1、3位数表示法：前两位数字代表电阻值的有效数字，第3位数字表示有效数字应乘以10的多少次方，单位Ω。

当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置。

比如：220表示22x10（0次方）Ω=22Ω,而不是220Ω;221表示22x10（1次方）Ω= 220Ω;272 表示27xl0（2次方）Ω=2.7kΩ;105表示10x10（5次方）Ω=1MΩ；1R0表示1.0Ω。

2、4位数字表示法：前3位数字代表电阻值的有效数字，第4位表示有效数字应乘以10的多少次方，单位Ω。

当电阻小于10Ω时，代码中仍用R表示电阻值小数点的位置。

比如：0100表示010X10（0次方）Ω=10Ω，而不是100。

；1000 表示100x10（0次方）Ω=100Ω,而不是1000Ω;5101表示510X10（1次方）Ω=5100Ω即5.1kΩ;3902表示390xl0（2次方）Ω=39kΩ; 1213表示121xl0（3次方）Ω=121kΩ;1504表示150x10（4次方）Ω=1.5MΩ;5R10表示5.1Ω；R470表示0.47Ω。

3位数精度为5%,4位数的精度为l%。

二、2位数字后面加1位字母表示法这种方法前面两位数字是数字代码，而不是表示电阻值的有效数字，后面的字母表示有效数字后面应乘以10的多少次方，单位Ω。

其标识意义见下面两个表格。

如：30A为200x10（0次方）Ω,即200Ω；18B为150X10（1次方）Ω,即1.5kΩ；01C为100x10（2次方）Ω,即10kΩ；30D为200x10（3次方）Ω，即200kΩ；18E 为150*10（4次方）Ω，即1.5MΩ。
