1、功率(1)-------电功、电功率、电热基本计算专题及答案

专题9 电功和电功率的计算电功和电功率的计算是各省市中考必考的知识点，有关电功率的计算，要求对电压表、电流表、变阻器、用电器的连接和使用准确掌握，对欧姆定律、串并联电路电流电压规律、电功和电功率的公式能熟练掌握，并能灵活变形、推理，综合性很强。

一、电功的计算公式：（1）与电能表有关的电功（能）的计算公式：①长时间消耗的电能：W=W2-W1（W1、W2是电能表在不同时间时的电能表计算器的示数）②短时间内电能表转过n转：nWN=（N是电能表标的Nr/kW·h或Nimp/kW·h）例题1、（2021广西贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。

【答案】201.8 0.6。

【解析】电能表的读数是201.8kW·h，若该电能表的表盘转了360转，则此时用电器消耗的电能360r=0.6kW h600r/kW hnWN==⋅⋅。

【点拨】电能表读数时，计算器上最后一位是小数点后的数值，单位是kW·h；对点练：小明家电能表本月初的示数为821.6ｋW•h，本月底的示数如图所示，小明家本月消耗的电能为______kW•h，如果按0.5元/（kW•h）的电价计费。

本月应付电费______元。

【答案】130 65。

【解析】月初时已消耗的电能W1＝821.6kW•h，本月底消耗电能为W2＝951.6kW•h，则这个月考点透视迷津点拨与点对点讲消耗的电能 W=W1﹣W2=951.6kW•h﹣821.6kW•h=130kW•h，电费的单价为0.5元/（kW•h），应交电费为130kW•h×0.5元/（kW•h）=65元。

（2）电功大小的影响式——电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系，加在用电器上的电压越高、通过的电流越大、通电时间越长，电流做功越多，即：W=UIt。

电功率计算专题－简单计算题练习一直接用公式及变形式电能的计算公式：W= UIt,W=Pt推导式：电功率的计算公式：P= ,P= ,P=第一类基本公式应用1、一电灯工作时两端的电压220V，电流0.5A，则其功率是多少瓦？合多少千瓦？2、一电热器工作时两端电压36V，它工作时的功率是72W，则工作时的电流是多少安？3、一电炉，工作时电流为5A，功率1100W，则其两端的电压为多少伏？第二类推导公式应用(一)4、一电饭锅电阻44Ω，工作时电压220V，则它的功率为多少瓦？合多少千瓦？5、一电灯工作电压220V，若功率为40瓦，则它的电阻为多少欧？6、一小灯泡两端60瓦，若电阻807欧，则它两端的电压为多少伏？（二）7、一小灯泡的电阻10Ω，灯泡中的电流200mA，则功率为多少瓦？8、一电阻阻值10Ω，若功率0.9W，则通过它的电流为多少安？合多少毫安？9、一电阻工作时电流5A，若功率1100W，则电阻的阻值为多少欧？（三）W=Pt应用10、一电灯半小时消耗电能0.1度，则它的功率是多少千瓦？合多少瓦特？11、一电炉功率1500W，则20分钟消耗电能多少度？合多少千瓦时？合多少焦？12、一盏25瓦特的电灯多少小时用一度电？(四) W= UIt应用13、一电灯工作时两端的电压220V，电流0.5A，则10S消耗的电能是多少焦？14、一电热器工作时两端电压36V，10S消耗电能720J，则工作时的电流是多少安？综合15、一只标有“220V 100W”的白炽灯，正常工作时两端的电压是多少？此时灯丝电阻是多少？正常工作1小时消耗电能是多少？练习二串联并联1、“6V3W”的小灯泡一个，18伏的电源一个。

要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？2、已知电源是由三个蓄电池串联而成，小灯上标有“2．5 V 0．75 W”字样，要使小灯泡正常发光，应串联一个阻值为多大的电阻?3、有一个用电器上标有“110 V，1500 W”的字样，（1）如果把它接在220 V的电源上使用，应该串联一个多大的电阻？（2）若用上述方法来使用0.5 h电源要消耗多少kW·h的电能？（3）这样使用它有什么不好？应怎样使用较好？4、如图45，灯炮L “12V，4.8W”正常发光时，求：电流表示数是多少？5、如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0.8A，求：（1）1min内R2消耗的电能（2）R1，R2功率多大？6、R1＝6Ω，R2＝12Ω，串联后接到12V的电源上。

专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。

矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。

线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。

只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。

闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。

P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。

电功和电功率电功和电功率—基本概念（1）电功：电流做多少功，就有多少电能转化为其他形式的能。

所以电功是电能转化的量度，两者国际单位相同，均为J （焦耳）。

常用单位：kW h （千瓦时）、又称“度”。

1kW h=3.610J ⨯6。

（2）电功的计算式：=W UIt （基本公式，普适）；==RW t I Rt U 22（推导式，仅适用纯电阻电路）（3）电功率：电功率等于电功与时间之比，表示电流做功的快慢，单位为W （瓦）。

（4）电功率的计算式：==tP UI W （基本公式，普适）；==R P I R U 22（推导式，仅适用纯电阻电路） 串、并联电路电功率的计算规律（1）串联电路中：各用电器电功率与其电阻成正比：=P R P R 2211。

（2）并联电路中：各用电器电功率与其电阻成反比：=P R P R 2112。

（3）串、并联电路的总功率均等于各用电器的电功率之和，即：…+P P P P n =++12； 电能表（1）作用：测量用电器在一段时间内消耗的电能。

（2）测量方法：电能表的示数由四位整数和一位小数组成。

起始和结束时电能表上计数器的示数之差就是这段时间内用电的度数。

下图所示中，电能表的读数为1205.9kW h 。

额定功率与实际功率（1）额定电压和额定功率①额定电压：用电器正常工作的电压；②额定功率：用电器在额定电压下工作的功率。

（2）实际电压和实际功率①实际电压：实际加在用电器两端的电压；②实际功率：用电器在实际电压下工作的功率（小灯泡的亮度由实际功率决定）。

（3）用电器的铭牌：如图某灯泡上标有“PZ220V-25W”的字样，它们分别表示：普通照明，额定电压为220V，额定功率为25W。

1．小丽家的一只电吹风机铭牌上标有“220V500W”，一个节能灯泡上标有“220V5W”。

则下列说法中正确的是()A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多C．电吹风机消耗的电能相当于100个节能灯泡消耗的电能D．电吹风机正常工作3min，消耗的电能为0.025度2．一同学利用电能表测某家用电器的电功率。

1.串联和并联----实际功率.额定功率R1=20Ω，R2=40Ω（1）当开关S1、S2都闭合时，电流表A1的示数是0.6A，小灯泡恰好正常发光，请求电源电压和小灯泡的额定电压各多少？（2）当开关S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的电阻和实际功率？（3）小灯泡的额定功率是多少？答案：(1)U总=12V UL=12V(2)R L=20Ω P实=0.8W(3)P额=7.2W2.串联和并联----电流表.总功率电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。

求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。

解：S1、S2都闭合时，R2、R3并联总电流I=U/ R2+ U/ R3=6/3+6/6A=3AS1、S2都断开时，R1、R2串联总功率P=U2/( R1+R2)=36/(2+3)W=7.2W答：电流表示数为3A，总功率为7.2W。

3.额定电压为220伏特的电热煮水器，在正常工作时通电12分钟，电度表的示数增加0.1度，问：(1)这个电热煮水器的功率多大？(2)电热煮水器的电阻多大？(3)如果供电电压降到200伏特，它的实际功率多大？答案：(1)500瓦特。

(2)96.8欧姆。

(3)413.2瓦特。

4. 电源电压为18.5V，电阻R0＝10Ω，当S1、S2都闭合且滑片P置于滑动变阻器的右端时，电流表的读数是2.22A，当S1、S2都断开且滑片P置于滑动变阻器的中点时，电流表读数为0.5A，灯泡正常发光．求：（1)滑动变阻器的最大电阻值． (2)灯泡的额定功率及其电阻值．答案：（1)当S1、S2都闭合且滑片P置于滑动变阻器的右端时，流过R0的电流流过滑动变阻器的电流I＝2.22 A－1.85 A＝0.37A滑动变阻器的最大电阻值：(2)当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联电路中总电阻：灯泡的电阻：灯泡的额定功率：。

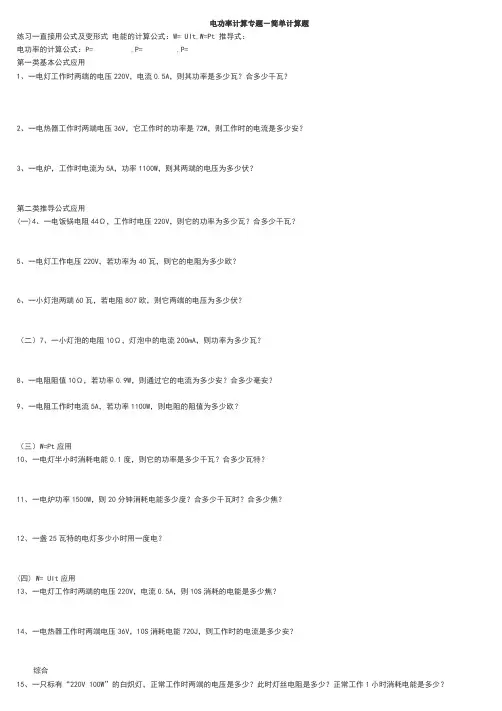

电功率计算专题－简单计算题练习一直接用公式及变形式电能的计算公式：W= UIt,W=Pt 推导式：电功率的计算公式：P= ,P= ,P=第一类基本公式应用1、一电灯工作时两端的电压220V，电流0.5A，则其功率是多少瓦？合多少千瓦？2、一电热器工作时两端电压36V，它工作时的功率是72W，则工作时的电流是多少安？3、一电炉，工作时电流为5A，功率1100W，则其两端的电压为多少伏？第二类推导公式应用(一)4、一电饭锅电阻44Ω，工作时电压220V，则它的功率为多少瓦？合多少千瓦？5、一电灯工作电压220V，若功率为40瓦，则它的电阻为多少欧？6、一小灯泡两端60瓦，若电阻807欧，则它两端的电压为多少伏？（二）7、一小灯泡的电阻10Ω，灯泡中的电流200mA，则功率为多少瓦？8、一电阻阻值10Ω，若功率0.9W，则通过它的电流为多少安？合多少毫安？9、一电阻工作时电流5A，若功率1100W，则电阻的阻值为多少欧？（三）W=Pt应用10、一电灯半小时消耗电能0.1度，则它的功率是多少千瓦？合多少瓦特？11、一电炉功率1500W，则20分钟消耗电能多少度？合多少千瓦时？合多少焦？12、一盏25瓦特的电灯多少小时用一度电？(四) W= UIt应用13、一电灯工作时两端的电压220V，电流0.5A，则10S消耗的电能是多少焦？14、一电热器工作时两端电压36V，10S消耗电能720J，则工作时的电流是多少安？综合练习二串联并联1、“6V3W”的小灯泡一个，18伏的电源一个。

要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？2、已知电源是由三个蓄电池串联而成，小灯上标有“2．5 V 0．75 W”字样，要使小灯泡正常发光，应串联一个阻值为多大的电阻?3、有一个用电器上标有“110 V，1500 W”的字样，（1）如果把它接在220 V的电源上使用，应该串联一个多大的电阻？（2）若用上述方法来使用0.5 h电源要消耗多少kW·h的电能？（3）这样使用它有什么不好？应怎样使用较好？4、如图45，灯炮L “12V，4.8W”正常发光时，求：电流表示数是多少？5、如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0.8A，求：（1）1min内R2消耗的电能（2）R1，R2功率多大？6、R1＝6Ω，R2＝12Ω，串联后接到12V的电源上。

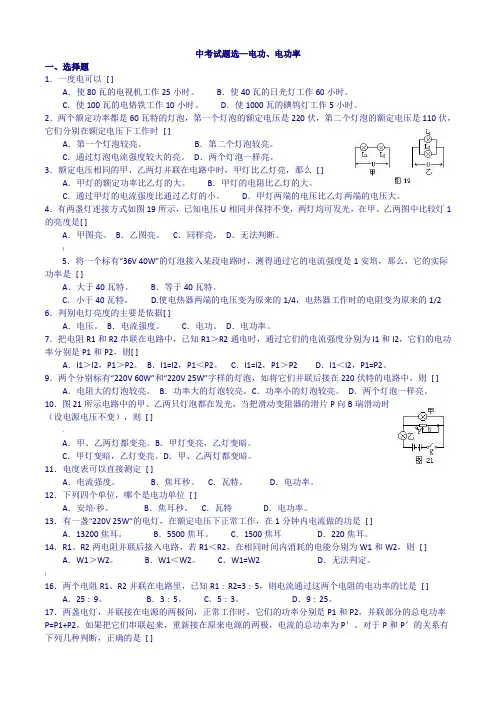

中考试题选—电功、电功率一、选择题1．一度电可以[ ]A．使80瓦的电视机工作25小时。

B．使40瓦的日光灯工作60小时。

C．使100瓦的电烙铁工作10小时。

D．使1000瓦的碘钨灯工作5小时。

2．两个额定功率都是60瓦特的灯泡，第一个灯泡的额定电压是220伏，第二个灯泡的额定电压是110伏，它们分别在额定电压下工作时[ ]A．第一个灯泡较亮。

B．第二个灯泡较亮。

C．通过灯泡电流强度较大的亮。

D．两个灯泡一样亮。

3．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么[ ]A．甲灯的额定功率比乙灯的大。

B．甲灯的电阻比乙灯的大。

C．通过甲灯的电流强度比通过乙灯的小。

D．甲灯两端的电压比乙灯两端的电压大。

4．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯1的亮度是[ ]A．甲图亮。

B．乙图亮。

C．同样亮。

D．无法判断。

|5．将一个标有“36V 40W”的灯泡接入某段电路时，测得通过它的电流强度是1安培，那么，它的实际功率是[ ]A．大于40瓦特。

B．等于40瓦特。

C．小于40瓦特。

D.使电热器两端的电压变为原来的1/4，电热器工作时的电阻变为原来的1/2 6．判别电灯亮度的主要是依据[ ]A．电压。

B．电流强度。

C．电功。

D．电功率。

7．把电阻R1和R2串联在电路中，已知R1＞R2通电时，通过它们的电流强度分别为I1和I2，它们的电功率分别是P1和P2，则[ ]A．I1＞I2，P1＞P2。

B．I1=I2，P1＜P2。

C．I1=I2，P1＞P2 D．I1＜I2，P1=P2。

9．两个分别标有“220V60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则[ ] A．电阻大的灯泡较亮。

B．功率大的灯泡较亮。

C．功率小的灯泡较亮。

D．两个灯泡一样亮。

10．图21所示电路中的甲、乙两只灯泡都在发光，当把滑动变阻器的滑片P向B瑞滑动时（设电源电压不变），则[ ]。

专题复习：电功和电功率一、电功和电功率1电功的意义.用电器消耗电能的过程实际上就是的过程。

电流做了多少功，就消耗了多少体验电能可以转化为其他形式能量。

例：电热器将能转化为能；电风扇将能转化为能；电动机将能转化为能；发电机将能转化为能。

太阳能电池将能转化为能。

手电筒中灯泡消耗的电能是提供的，家中电冰箱消耗的电能是提供的。

蓄电池对外供电时。

是把能转化成能。

给蓄电池充电时，能转化成能。

1）电功和电功率所描述的物理概念不同：电功是描述电流做功____________的物理量，而电功率是描述电流做功____________的物理量。

电功率不仅跟电流做功的多少有关，还跟做功的____________有关。

（2）电功和电功率的计算公式不同：电功的基本计算公式是____________，由此可以看出，电流做功多少跟电压、电流强度和通电时间三个因素有关，是由它们三者的乘积来决定大小的。

电功率的基本公式是____________，它表明电功率跟电压、电流两个因素有关，其大小由它们的乘积决定。

（3）电功和电功率的单位不同：电功的单位是____________和____________，而电功率的单位是____________和____________（4）电功和电功率的测量方法不同：电功用____________表来直接测量的，而电功率有两种测量方法，第一种方法是用伏安法间接进行测量，即测出用电器____________的____________及通过的____________，然后根据_______________________求出电功率。

第二种方法是用____________表和____________表间接测量，即测出某一段时间用电器所做的功，然后根据____________可得用电器电功率。

（5）电功和电功率的联系密切，利用公式可得出____________。

二、额定功率和实际功率一个用电器的电功率是随着它两端电压的改变而改变的，一个用电器不是随便接入任何一个电路都能正常工作。

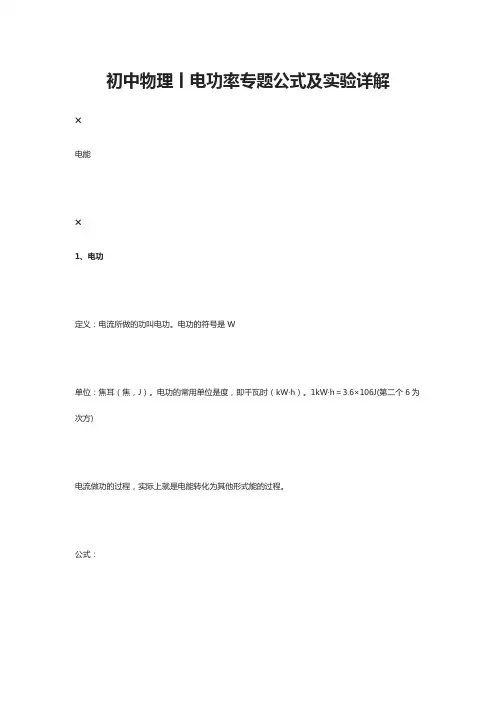

初中物理丨电功率专题公式及实验详解✖电能✖1、电功定义：电流所做的功叫电功。

电功的符号是W单位：焦耳（焦，J）。

电功的常用单位是度，即千瓦时（kW·h）。

1kW·h＝3.6×106J(第二个6为次方)电流做功的过程，实际上就是电能转化为其他形式能的过程。

公式：公式中的物理量：W——电能——焦耳（J）U——电压——伏特（V）I——电流——安培（A）t——时间——秒（s）R——电阻——欧姆（Ω）Q——电荷量——库伦（C）P——功率——瓦特（W）2、电能表测量电功的仪表是电能表（也叫电度表）。

下图是一种电能表的表盘。

表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW·h。

用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。

“220 V”表示这个电能表的额定电压是220V，应该在220V的电路中使用。

“10（20 A）”表示这个电能表的标定电流为10A，额定最大电流为20 A。

“50 Hz”表示这个电能表在50 Hz的交流电中使用；“600 revs/kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。

根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式：3、串并联电路电功特点①在串联电路和并联电路中，电流所做的总功等于各用电器电功之和；②串联电路中，各用电器的电功与其电阻成正比，即W1/W2=R1/R2；③并联电路中，各用电器的电功与其电阻成反比，即W1/W2=R2/R1（各支路通电时间都相同）。

✖电功率✖1、电功率定义：电流在1秒内所做的功叫电功率。

意义：表示消耗电能的快慢。

符号：P单位：瓦特（瓦，W），常用单位为千瓦（kW），1kW＝103W 电功率的定义式：P=W/t W=Pt t=W/P第一种单位：P——电功率——瓦特（W）；W——电功——焦耳（J）；t——通电时间——秒（s）。

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。

电功与电功率计算题专题1、如图所示电路，电源电压不变，R1的电阻为20Ω。

只闭合开关S1时，电流表的读数为0.3A；S1、S2都闭合时，电流表的读数为0.5A。

求：（1）电源电压；（2）S1、S2都闭合时R2的电功率。

2、（8分）如图甲电路所示，电源电压为9V且保持不变，小灯炮标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙。

求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？甲乙3、如图13所示电路图，电源电压U=6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A。

求：（1）电阻R1的阻值。

（2）电阻R2的电功率。

4、 (6分)某校师生自制了一台电烘箱．电烘箱的电阻丝通过5A的电流时，每分钟可产生×104J的热量。

求:(1)此时电阻丝的电功率；(2)此时电阻丝的电阻；(3)此时电阻丝的工作电压。

5、如图所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。

当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。

求：⑴ab两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。

6、 (7分)如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。

(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。

7．（6分）小明制作了一个简易电加热器，其电路图如图10所示。

R1、R2是发热电阻，开关S接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。

电源电压是12V，变阻器R的最大电阻是10Ω，R2的电阻是32Ω。

小专题(一) 串、并联电路中电功率的相关计算01 专题概述电功率的相关计算公式较多，灵活选择公式进行计算是一个难点，可分为以下几种类型：(1)公式P ＝W t ，可推导出公式W ＝Pt 和t ＝W P ，一般适用于电功和电功率的计算． (2)公式P ＝UI ，可推导出公式U ＝P I 和I ＝P U. (3)公式P ＝I 2R ，可推导出公式R ＝P I 2和I ＝P R，一般适用于串联电路中P 与R 的定性判断． (4)公式P ＝U 2R ，可推导出公式R ＝U 2P和U ＝PR ，一般适用于并联电路中P 与R 的定性判断． 02 专题训练类型1 串联电路电功率的计算1．(2017·丽水)如图所示电路中，R 1的阻值为4 Ω，当开关S 1和S 2都闭合时，电流表示数为3 A ；当只闭合S 2时，电流表示数为2 A ，下列说法正确的是( D )A ．电源电压为6 VB ．R 2的阻值为1 ΩC ．S 1和S 2都闭合时，R 2消耗的功率为18 WD ．只闭合S 2时，电路消耗的总功率为24 W2．(2018·开封二模)如图所示是分别测量定值电阻R 和小灯泡L 两端电压和通过的电流后得到的U －I 关系图线．由图可知，定值电阻R 的阻值为__5__Ω；小灯泡L 的阻值会随其两端电压的升高而逐渐变__大__，将电阻R 和小灯泡L 串联接在电压为4.5 V 的电源两端，电路的总功率__2.25__W.3．如图所示电路中，R 1＝10 Ω，R 2＝20 Ω，电源电压为6 V ，R 1消耗的电功率为__0.4__W ，R 2消耗的电功率为__0.8__W.4．(2018·滨州)如图所示，把标有“6 V 6 W ”字样的灯泡L 接入电源电压恒为9 V 的电路中，为使灯泡正常发光，需要串联的定值电阻R ＝__3__Ω.5．(2018·岳阳)标有“6 V 3 W ”字样的小灯泡，它的电流—电压图象如图所示，则它正常工作10 s 消耗的电能是__30__J ；将它与一个10 Ω的定值电阻串联在8 V 的电路中，则电路消耗的总功率为__3.2__W.6．在如图所示的电路中，灯L1标有“6 V0.5 A”的字样，灯L2标有“3 V0.3 A”的字样．该电路长时间工作时只允许灯__L2__正常发光，此时另一盏灯的实际功率为__1.08__W，电源电压是__6.6__V．(设灯丝电阻不变)7．(2018·郑州二模)晓轩在使用电热饮水机时，发现饮水机有加热和保温两挡，阅读说明书后他画出了饮水机的模拟电路图，如图所示，定值电阻R1和R2均为电热丝，相当于饮水机内部发热电阻．则在保温挡时电路中的电流I＝__UR1＋R2__；加热挡时电路中的电功率P＝__U2R2__．若R1＝4R2，则饮水机加热挡和保温挡的功率之比是__5∶1__．(前两空用U、R1、R2表示)类型2并联电路电功率的计算8．将灯L1接在12 V的电路中，功率为12 W．若保持电路电压不变，再在电路中连入灯L2，使电路的总功率为18 W．在图示的四个电路中，连接方法正确的是( C )9．(2017·哈尔滨)如图所示，电阻R＝55 Ω，当闭合S1、S2时，电阻R消耗的电功率为__880__W，此时电路消耗的总功率为1 000 W，则当只闭合S2时，电动机消耗的电功率为__120__W.10．(2018·南阳新野二模)如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1 W；再闭合开关S1，电流表示数为__0.7__A，此时电路消耗的总功率为__1.4__W.类型3综合提升11．(2018·河南省实验中学第二次摸底考)如图所示的电路中，电源电压不变，开关S闭合，滑片P移动到b点时，R1消耗的功率为P1；滑片P移到中点时，R1消耗的功率为P′1，P1∶P′1＝2∶9，滑片P在b点和在中点时，R2消耗的功率之比为( D )A ．1∶2B ．2∶5C ．2∶9D ．4∶912．两只标有“220 V 100 W ”字样的灯泡串联在电压为220 V 的电路中，电路中的总功率是__50__W ．如果将它们并联在电压为220 V 的电路中，电路的总功率为__200__W ．(不考虑灯丝电阻变化)13．(2017·成都)如图所示，定值电阻R 0＝10 Ω，滑动变阻器R 的最大阻值为20 Ω，灯泡 L 上标有“3 V 0.6 W ”的字样．只闭合开关 S 、S 1，并把R 的滑片移到最右端，电流表的示数为0.1 A ，则电源电压为__3__V ；若三个开关都闭合，R 的滑片移到最左端，此时电路的总功率为__1.5__W.14．如图所示，电源两端电压为4 V 且保持不变．当开关S 1闭合、S 2断开时，电阻R 1消耗的电功率P 1为2 W ；当开关S 1、S 2都闭合时，电流表的示数为0.75 A ．求：电阻R 2的阻值．解：由电路图可知，当开关S 1闭合、S 2断开时，电路为R 1的简单电路，电阻R 1消耗的电功率P 1＝2 W 当开关S 1、S 2都闭合时， R 1与R 2并联，电流表测干路电流，即I ＝0.75 A电路的总功率：P ＝UI ＝4 V ×0.75 A ＝3 W因为并联电路中各支路独立工作、互不影响，所以，R 1的电功率不变，又因为电路的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P －P 1＝3 W －2 W ＝1 W因并联电路中各支路两端的电压相等，所以，由P ＝UI ＝U 2R 可得，电阻R 2的阻值：R 2＝U 2P 2＝（4 V ）21 W ＝16 Ω。
