压力变送器检定规程

中华人民共和国国家计量检定规程JJG 882-2004压力变送器Pressure Transmitter2004-06一04发布2004一12一01实施国家质量监督检验检疫总局发布JJG 882-2004 压力变送器检定规程Verification Regulation ofthe Pressure TransmitterJJG 882-2004代替JJG 882-1994本规程经国家质量监督检验检疫总局于2004年06月04日批准，并自2004年12月01日起施行。

归口单位:全国压力计量技术委员会主要起草单位:上海市计量测试技术研究院参加起草单位:杭州天元仪表有限公司本规程委托全国压力计量技术委员会负责解释JJG 882-2009本规程主要起草人:朱家良(上海市计量测试技术研究院)屠立猛(上海市计量测试技术研究院)参加起草人:李元(杭州天元仪表有限公司)JJG 882-2004目录1范围.............................。

(1)2引用文献 (1)3概述 (1)4计量性能要求 (2)4.1测量误差 (2)4.2回差.................‘.. (2)4.3静压影响 (2)5通用技术要求 (3)5.1外观 (3)5.2密封性 (3)5.3绝缘电阻·....................................................... (3 )5.4绝缘强度.................。

. (3)6计量器具控制 (4)6.1定型鉴定(或样机试验) (4)6.2首次检定、后续检定和使用中检验 (4)附录A压力变送器检定时的设备连接方式 (9)附录B定型鉴定(或样机试验)试验项目和方法 (11)附录C压力变送器检定记录格式 (17)附录D不确定度分析实例 (18)附录E检定证书、检定结果通知书(内页)格式 (21)JJG 882-2004压力变送器检定规程范围本规程适用于压力(包括正、负表压力，差压和绝对压力)变送器的定型鉴定(或样机试验)、首次检定、后续检定和使用中检验。

jjg 882-2019 压力变送器检定规程压力变送器是一种常见的工业仪表，用于测量和检测各种压力。

为了确保其精准度和可靠性，压力变送器需要定期进行检定。

压力变送器的检定是一项非常重要的工作，不仅可以保证设备的安全运行，还可以提高生产效率和产品质量。

本文将详细介绍压力变送器检定的规程和流程。

一、检定目的压力变送器的检定旨在验证其测量精度，确保其在正常工作范围内的测量准确性和稳定性。

通过检定可以发现设备的故障和不良现象，及时进行修理和维护，确保设备的正常运行。

二、检定准备工作1.检定设备的准备：根据压力变送器的测量范围和要求，准备好相应的检定设备，如标准压力表、真空表、温度计等。

2.检定环境的准备：选择一个温度稳定、无震动、无干扰的环境进行检定，保证检定过程的准确性和可靠性。

3.检定人员的准备：确保检定人员具有专业的技能和经验，能够正确操作检定设备，进行准确的测量和分析。

三、检定流程1.检定前的准备工作：首先对压力变送器进行外观检查，检查其外观是否完整、无损坏、无渗漏等现象。

然后对压力变送器进行零点校准，将其调整至零压力位置。

2.空气泄漏测试：在零点校准后，将压力变送器连接至标准压力源，调至全负荷压力，并记录下其输出信号值。

然后将压力源调至零压力，检测压力变送器的输出信号值，计算出其在零点压力下的偏差值。

3.满量程测试：将压力变送器连接至标准压力源，并调至全负荷压力，记录下其输出信号值。

再将压力源调至零压力，检测其输出信号值，计算出满量程的偏差值。

4.温度影响测试：在不同温度条件下对压力变送器进行测试，验证其在不同温度下的测量准确性。

5.输出信号测试：对压力变送器的输出信号进行测试，包括电流信号、电压信号等，验证其输出信号的稳定性和准确性。

6.记录和分析数据：在检定过程中，需要详细记录下各个步骤的测试数据，进行数据分析，比对标准值，评估压力变送器的测量准确性和稳定性。

7.结论与报告：根据检定数据和分析结果，对压力变送器的性能进行评估，形成检定报告，并提出相应的建议和措施。

压力变送器维护检修规程1. 总则1.1主题内容与适用范围本规程规定了压力变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。

本规程适用于我厂装置中在线使用的ABB和EJA的仪表。

仅以ABB为主做一个介绍。

1.2基本工作原理ABB包括两个功能单元及主单元和辅助单元。

主单元包括过程界面及传感器，辅助单元包括电子线路、接线盒及外壳。

两个单元通过螺纹接头机械连接。

辅助单元的电子线路基于定制的一体式部件。

主单元的工作原理如下：过程介质通过柔性、抗腐蚀的隔离膜片以及填充液在测量膜片上施加压力。

测量膜片的另一侧接大气或真空。

当测量膜片在输入压力变化下产生相应位移时同时在磁盘和线圈磁芯之间产生间隙变化，故线圈在电感发生变化。

线圈的电感值与主电子装置上的参考电感进行比较。

本单元还包括一个温度传感器。

两个电感值以及传感器温度在主电子装置中组合，易产生一个标准化1.3主要技术性能及规格1.3.1 性能指标基本误差：±0.2%回程误差：0.2%1.3.2 规格测量范围：0～6MPa输出信号：4~20mA介质温度：－20～120℃环境温度：－10～60℃相对湿度：30%～95%1.4 对维修人员的基本要求维修人员应具备如下条件：a、熟悉本规程及相应的产品说明书等有关技术资料；b、了解工艺流程及该仪表在其中的作用；c、掌握数学基础、化工测量仪表及维修、化工仪表机械基础等方面的基础理论知识；d 、掌握该仪表的维护、检修、投运及常见故障处理的基本技能；e 、掌握常用测试仪器的使用方法。

2. 完好条件2.1 零部件完整、符合技术要求、即：a、铭牌应清晰无误；b、零部件应完好齐全并规格化；c、紧固件不得松动；d、所配防护、保温设施应完好无损；e、密封件应无泄漏；f、可调件应处于可调位置。

2.2运行正常、符合使用要求、即：a、运行时仪表应达到规定的性能指标；b、正常工况下、仪表示值应在全量程的三分之一以上；c、管件、管线应无堵塞和泄漏。

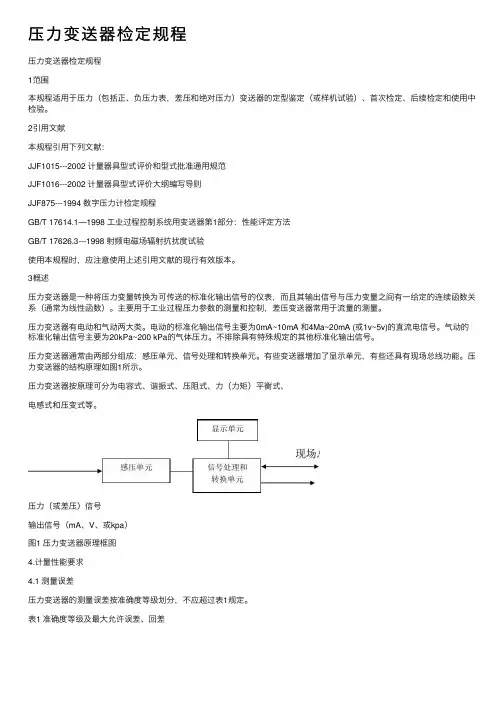

压⼒变送器检定规程压⼒变送器检定规程1范围本规程适⽤于压⼒（包括正、负压⼒表，差压和绝对压⼒）变送器的定型鉴定（或样机试验）、⾸次检定、后续检定和使⽤中检验。

2引⽤⽂献本规程引⽤下列⽂献：JJF1015---2002 计量器具型式评价和型式批准通⽤规范JJF1016---2002 计量器具型式评价⼤纲编写导则JJF875---1994 数字压⼒计检定规程GB/T 17614.1—1998 ⼯业过程控制系统⽤变送器第1部分：性能评定⽅法GB/T 17626.3---1998 射频电磁场辐射抗扰度试验使⽤本规程时，应注意使⽤上述引⽤⽂献的现⾏有效版本。

3概述压⼒变送器是⼀种将压⼒变量转换为可传送的标准化输出信号的仪表，⽽且其输出信号与压⼒变量之间有⼀给定的连续函数关系（通常为线性函数）。

主要⽤于⼯业过程压⼒参数的测量和控制，差压变送器常⽤于流量的测量。

压⼒变送器有电动和⽓动两⼤类。

电动的标准化输出信号主要为0mA~10mA 和4Ma~20mA (或1v~5v)的直流电信号。

⽓动的标准化输出信号主要为20kPa~200 kPa的⽓体压⼒。

不排除具有特殊规定的其他标准化输出信号。

压⼒变送器通常由两部分组成：感压单元、信号处理和转换单元。

有些变送器增加了显⽰单元，有些还具有现场总线功能。

压⼒变送器的结构原理如图1所⽰。

压⼒变送器按原理可分为电容式、谐振式、压阻式、⼒（⼒矩）平衡式、电感式和压变式等。

压⼒（或差压）信号输出信号（mA、V、或kpa）图1 压⼒变送器原理框图4.计量性能要求4.1 测量误差压⼒变送器的测量误差按准确度等级划分，不应超过表1规定。

表1 准确度等级及最⼤允许误差、回差4.2 回差⾸次检定的压⼒变送器，其回差应不超过表1规定。

后续检定和使⽤中检验的压⼒变送器，其回差不应超过最⼤允许误差的绝对值。

4.3 静压影响静压影响只适⽤于差压变送器。

并以输出下限值和量程的变化来衡量。

4.3.1 ⼒平衡式差压变送器的静压影响应不超过表2规定。

杨敬磊：JJG885-5019《压力变送器》检定规程对标准器的要求及选择95JJG82-2019《压力变送器》检定规程对标准器的要求及选择杨敬磊(淮安市计量测试中心，江苏淮安553000)摘要:压力变送器是将压力变量转换为可传输的标准信号进行传输的仪表。

能够将现场作业的压力模拟量转换为长距离传输便于观测控制的数字量，在生产企业中有着广泛的使用,具有不可代替的优势o JJG884-4024压力变送器检定规程编写至今已经有1年了，⑴因时代发展和技术进步2艮多内容已经不适应当前市场环境的要求，新规程在压力变送器等级划分和标准选择上都有较大调整，在建立计量标准时对计量标准器提出来新的更高要求。

关键词:压力变送器;数字多用表;检定规程;标准器;准确度等级中图分类号:TH814文献标识码：A国家标准学科分类代码：462.421DOI：1.15988/kd1624-9941.2941.3.931JJG880-2019"Pressure Transmitter"VeriCcction RegiUationsfor the Standard Requirements and SelectionYANG JinylclAbstraci:pressure transmitter is an instumect that converts a pressure¥1/3X1/into a stankard signal that can be tunsmitwC.It can transform the analop pressure of CPU operakoa into the digital quotity which is easy to oCseue an)control in lony distakce transmission.The ve/ficakoa reaulakoa of JJG850-200211Pressure Transmitter"has been written for19years now.[]Due to the develoamect of the times an)the pu/us s of mchcoUcy,moy contents have not aPapteC to the requirements of the current mardel environment,the new reaulatioc has a great aUjustmect on the cradiny an)stankard selection of pressure tunsmitter,an)puts fowvard a new an)higher requirement for the stankards when estaPlisPPp the stankards.Key woi P s:pressure transmitter,digital multimeter,ve/2catioa regulation;stankard；accuracy level2引言新规程要求成套后的标准器，检定时由此引入的扩展不确定度U应不大于被检压力变送器最大允许误差绝对值的1/4,准确度2.03级以上压力变送器，检定时由此引入的扩展不确定度U应不大于被检压力变送器最大允许误差绝对值的1/3。

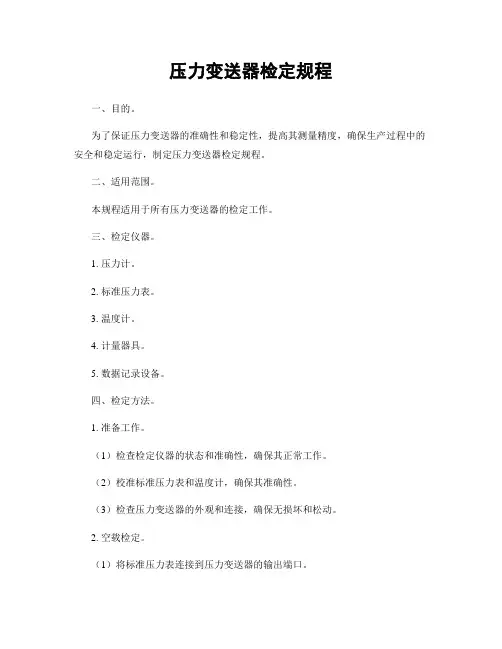

压力变送器检定规程一、目的。

为了保证压力变送器的准确性和稳定性，提高其测量精度，确保生产过程中的安全和稳定运行，制定压力变送器检定规程。

二、适用范围。

本规程适用于所有压力变送器的检定工作。

三、检定仪器。

1. 压力计。

2. 标准压力表。

3. 温度计。

4. 计量器具。

5. 数据记录设备。

四、检定方法。

1. 准备工作。

（1）检查检定仪器的状态和准确性，确保其正常工作。

（2）校准标准压力表和温度计，确保其准确性。

（3）检查压力变送器的外观和连接，确保无损坏和松动。

2. 空载检定。

（1）将标准压力表连接到压力变送器的输出端口。

（2）施加零压力，记录标准压力表的读数。

（3）根据标准压力表的读数和压力变送器的输出信号，计算出零点误差。

3. 静态检定。

（1）施加标准压力，记录标准压力表的读数和压力变送器的输出信号。

（2）根据标准压力表的读数和压力变送器的输出信号，计算出满量程误差和线性误差。

4. 温度影响检定。

（1）测量环境温度，并记录下来。

（2）在不同温度下进行静态检定，记录标准压力表的读数和压力变送器的输出信号。

（3）根据不同温度下的读数和输出信号，计算出温度影响误差。

5. 动态检定。

（1）施加周期性的压力波动，记录压力变送器的输出信号。

（2）根据输出信号的波形和频率，判断压力变送器的动态响应性能。

6. 数据处理。

（1）对所有检定数据进行统计和分析，计算出各项误差。

（2）根据误差情况，评定压力变送器的准确性和稳定性。

五、检定结果。

1. 如果压力变送器的各项误差均在允许范围内，视为合格。

2. 如果压力变送器的某项或多项误差超出允许范围，视为不合格，并需要进行调整或更换。

六、检定记录。

1. 检定人员应当对检定过程中的所有数据进行记录，并签字确认。

2. 检定记录应当包括压力变送器的型号、编号、检定日期、检定结果等信息。

七、检定周期。

1. 对于关键设备和特殊场合使用的压力变送器，应当进行定期检定，一般为每年一次。

2. 对于一般设备和一般场合使用的压力变送器，可以根据实际情况进行适当延长检定周期。

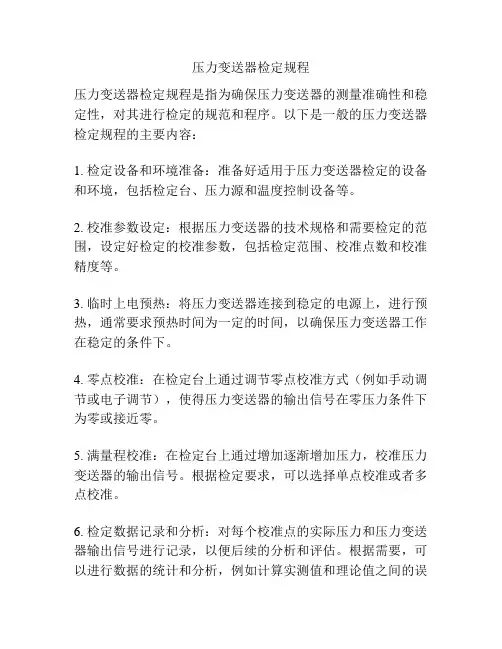

压力变送器检定规程
压力变送器检定规程是指为确保压力变送器的测量准确性和稳定性，对其进行检定的规范和程序。

以下是一般的压力变送器检定规程的主要内容：
1. 检定设备和环境准备：准备好适用于压力变送器检定的设备和环境，包括检定台、压力源和温度控制设备等。

2. 校准参数设定：根据压力变送器的技术规格和需要检定的范围，设定好检定的校准参数，包括检定范围、校准点数和校准精度等。

3. 临时上电预热：将压力变送器连接到稳定的电源上，进行预热，通常要求预热时间为一定的时间，以确保压力变送器工作在稳定的条件下。

4. 零点校准：在检定台上通过调节零点校准方式（例如手动调节或电子调节），使得压力变送器的输出信号在零压力条件下为零或接近零。

5. 满量程校准：在检定台上通过增加逐渐增加压力，校准压力变送器的输出信号。

根据检定要求，可以选择单点校准或者多点校准。

6. 检定数据记录和分析：对每个校准点的实际压力和压力变送器输出信号进行记录，以便后续的分析和评估。

根据需要，可以进行数据的统计和分析，例如计算实测值和理论值之间的误
差等。

7. 结果评估和报告编制：根据检定数据和分析结果，对压力变送器的检定结果进行评估，并编制检定报告。

报告应包括检定的目的、方法、结果、评价和结论等内容。

总之，压力变送器检定规程是为了提高压力变送器的测量准确性和稳定性，确保其可用于实际的压力检测和控制应用。

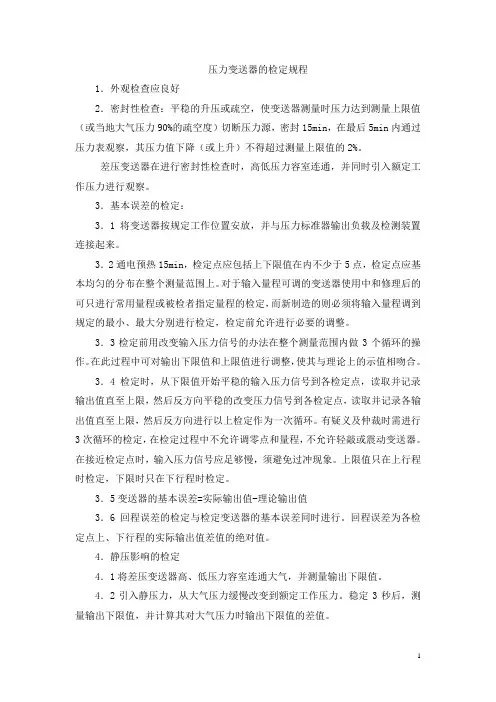

压力变送器的检定规程1．外观检查应良好2．密封性检查：平稳的升压或疏空，使变送器测量时压力达到测量上限值（或当地大气压力90%的疏空度）切断压力源，密封15min，在最后5min内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2%。

差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。

3．基本误差的检定：3．1将变送器按规定工作位置安放，并与压力标准器输出负载及检测装置连接起来。

3．2通电预热15min，检定点应包括上下限值在内不少于5点，检定点应基本均匀的分布在整个测量范围上。

对于输入量程可调的变送器使用中和修理后的可只进行常用量程或被检者指定量程的检定，而新制造的则必须将输入量程调到规定的最小、最大分别进行检定，检定前允许进行必要的调整。

3．3检定前用改变输入压力信号的办法在整个测量范围内做3个循环的操作。

在此过程中可对输出下限值和上限值进行调整，使其与理论上的示值相吻合。

3．4检定时，从下限值开始平稳的输入压力信号到各检定点，读取并记录输出值直至上限，然后反方向平稳的改变压力信号到各检定点，读取并记录各输出值直至上限，然后反方向进行以上检定作为一次循环。

有疑义及仲裁时需进行3次循环的检定，在检定过程中不允许调零点和量程，不允许轻敲或震动变送器。

在接近检定点时，输入压力信号应足够慢，须避免过冲现象。

上限值只在上行程时检定，下限时只在下行程时检定。

3．5变送器的基本误差=实际输出值-理论输出值3．6回程误差的检定与检定变送器的基本误差同时进行。

回程误差为各检定点上、下行程的实际输出值差值的绝对值。

4．静压影响的检定4．1将差压变送器高、低压力容室连通大气，并测量输出下限值。

4．2引入静压力，从大气压力缓慢改变到额定工作压力。

稳定3秒后，测量输出下限值，并计算其对大气压力时输出下限值的差值。

4．3具有输入量程可调的变送器，除有特殊规定外，应在最小量程上进行静压影响的检定。

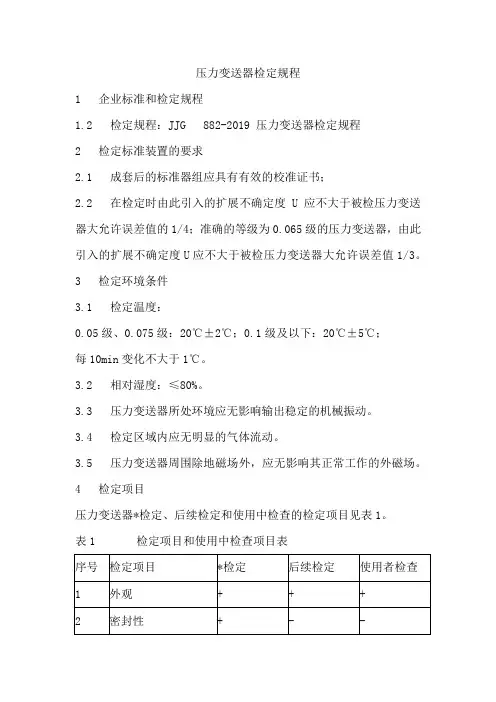

压力变送器检定规程1 企业标准和检定规程1.2 检定规程：JJG 882-2019 压力变送器检定规程2 检定标准装置的要求2.1 成套后的标准器组应具有有效的校准证书；2.2 在检定时由此引入的扩展不确定度U应不大于被检压力变送器大允许误差值的1/4；准确的等级为0.065级的压力变送器，由此引入的扩展不确定度U应不大于被检压力变送器大允许误差值1/3。

3 检定环境条件3.1 检定温度：0.05级、0.075级：20℃±2℃；0.1级及以下：20℃±5℃；每10min变化不大于1℃。

3.2 相对湿度：≤80%。

3.3 压力变送器所处环境应无影响输出稳定的机械振动。

3.4 检定区域内应无明显的气体流动。

3.5 压力变送器周围除地磁场外，应无影响其正常工作的外磁场。

4 检定项目压力变送器*检定、后续检定和使用中检查的检定项目见表1。

表1 检定项目和使用中检查项目表5 检定方法5.1 外观检查目力观察和通电检查5.1.1 变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，还应标明制造厂的名称或商标、出厂编号、制造年月。

5.1.2 变送器零部件应完整无损,紧固件不得有松动和损伤现象,或动部分应灵活可靠。

5.1.3 新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

5.2 密封性检查平稳地升压(或疏空)，使压力变送器测量室压力达到测量上限值(或当地大气压力90%的疏空度)，关闭压力源，保压15min,观察是否有泄漏现象，在后5min内通过观察压力表示值或通过观察压力变送器输出信号的等效值来确定压力值的变化量。

差压变送器在进行密封性检查时，高压容室和低压容室连通，并同时施加额定工作压力进行观察。

5.3 示值误差的检定5.3.1 设备的连接与安装a)被检压力变送器为达到热平衡，必须在检定条件下放置2h;准确度等级低于0.5级的压力变送器可缩短放置时间，一般缩短至1h。

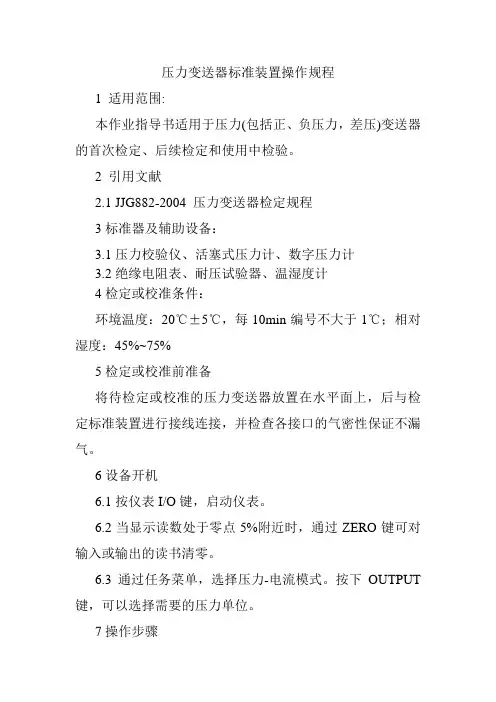

压力变送器标准装置操作规程
1 适用范围:
本作业指导书适用于压力(包括正、负压力，差压)变送器的首次检定、后续检定和使用中检验。

2 引用文献
2.1 JJG882-2004 压力变送器检定规程
3标准器及辅助设备：
3.1压力校验仪、活塞式压力计、数字压力计
3.2绝缘电阻表、耐压试验器、温湿度计
4检定或校准条件：
环境温度：20℃±5℃，每10min编号不大于1℃；相对湿度：45%~75%
5检定或校准前准备
将待检定或校准的压力变送器放置在水平面上，后与检定标准装置进行接线连接，并检查各接口的气密性保证不漏气。

6设备开机
6.1按仪表I/O键，启动仪表。

6.2当显示读数处于零点5%附近时，通过ZERO键可对输入或输出的读书清零。

6.3通过任务菜单，选择压力-电流模式。

按下OUTPUT 键，可以选择需要的压力单位。

7操作步骤
7.1 关闭仪表的释放阀
7.2操作手泵使压力快速升到所需达到的压力值附近，然后利用容积调节器拧进或拧出细调压力值。

7.3等压力值稳定后读取当前值，当压力大于量程的120%时会引起显示闪烁。

7.4 用同样的方法将压力设置到所需测量的新值。

8常见故障说明及排除
8.1 仪表显示Battery Low表示仪表内部电池电压过低，需要更换。

8.2 仪表显示Large Offset表示仪表内部偏差大于清零键所能清除的范围，可分别断开相连的压力、电压和电流信号，然后清零。

压力变送器检定规程外观1.1变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，还应标明制造厂的名称或商标、出厂编号、制造年月。

1.2 变送器零部件应完整无损,紧固件不得有松动和损伤现象,或动部分应灵活可靠.1.3 新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

2. 按图接好仪表、电源和毫安表。

3. 渗漏检查：加入满量程60-80%的压力信号，用皂液检查各管线接头应无渗漏现象。

4. 基本误差的检定：4.1 使输入压力为零，仪表输出应为4mA 。

如果零点偏移，可调整调零电位器。

4.2 满量程的压力信号，仪表输出应为20 mA ，若满度偏移，则调整满量程电位器。

4.3 重复4.1、4.2步骤，直到压力为零时输出为4mA，满量程压力输出为20mA。

4.4 检定点应包括上、下限值在内不应少于5个点。

检定点应基本均匀分布在整个测量范围上。

也就是检定点在量程的0%、25%、50%、75%、100%上。

4.5 检定时,从下限值开始平稳地输入压力信号到各点检定点,读出并记录输出值直至上限;然后反方向平稳地改变压力信号到各检定点,读取并记录输出值直至下限.以这样上、下行程的检定作为1次循环。

有疑义及仲裁时需进行3次循环的检定。

在检定过程中不允许调零点和量程，不允许轻敲或振动变送器，在接近检定点时，输入压力信号应足够慢，须避免过冲现象。

4.6 变送器的基本误差按下面公式计算：△A=Ad-As式中：△A----变送器各检定点的基本误差值（以绝对误差方式表示，mA或Kpa）；Ad---变送器上行程或下行程各检定点的实际输出值（mA或Kpa）；As ----变送器各检定点的理论输出值（mA或Kpa）。

5. 回程误差的检定检定变送器的回程误差与检定变送器的基本误差同时先进行.回程误差按下面公式计算：△h=│Ad1-Ad2│式中：△h---回程误差值（用绝对误差方式表示，mA或Kpa）；Ad1、Ad2---分别表示各检定点上、下行程的实际输出值，3次循环时分别取算术平均值（mA或Kpa）。

压力变送器检定规程本规程适用于新制造、使用中和修理后的压力变送器（以下简称变送器）的检定：一概述压力变送器是一种将压力变量转换为可传送的统一输出信号的仪表，而且其输出信号与压力变量之间有一给定的连续函数关系，通常为线性函数。

压力变量包括正、负压力，差压和绝对压力。

压力变送器有电动和气动两大类，电动的统一输出信号为0-10mA, 4-20mA(或1-5V)的直流电信号，气动的统一输出信号为20-100kPa的气体压力。

压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、奕变式和频率式，等等。

二技术要求1 外观变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，高、低压容室应有明显标记，还应标明制造厂的名称或商标、出厂编号、制造年月。

送器零部件应完整无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。

新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣等杂物，使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

2 密封性变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄漏和损坏现象。

3基本误差回程误差新制造的变送器回程误差应不超过表1规定，使用中和修理后的变送器回程误差应不大于表*以输出量程的百分数表示，以后各表中的百分号含义相同。

4 静压影响力平衡式差压变送器静压影响应不超过表2规定。

气动差压变送器静压影响应不超过表3规其他类型差压变送器静压影响应不超过制造厂企业标准的规定值。

6电动变送器的电性能输出开路影响力平衡式变送器开路试验后，恢复正常接线，变送器的输出量程变化不得超过表4规定，并仍符合基本误差和回程误差的要求。

输出为0-10mA的变送器，在200Ω取样电阻两端的交流电压有效值应不大于20mV。

输出为4-20mA的变送器，在250Ω取样电阻两端的交流电压有效值应不大于50mV（力平衡式应不大于150mV）。
