照明电路的包括电源的引入、总保险盒、 单相电能表、漏电保护器、熔断器、电源插座、 灯头、开关、照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线 钳剥去导线的绝缘层（约15mm），用尖嘴钳 将线芯扳成90°，再钳住线芯顺时针方向打圈， 接下来，把零线接入螺口平灯座与螺纹连接的 接线桩头上，最后，用木螺钉将灯座固定在圆 木上。
照明电路识图
2．日光灯的安装
1）日光灯灯脚的安装： 2）灯脚引线的安装： 3）恢复灯脚支架与灯脚的连接。 4）安装日光灯镇流器。 5）连接日光灯内部线路。 6）根据日光灯原理图，分别从两个灯脚中取出一根导线与启动器连 接。 7）启动器座的安装。 8）启动器的安装。 9）日光灯灯管的安装。 10）根据日光灯原理图将电源线接入日光灯电路中。 11）通电检验。
（1）接触紧密，接头电阻小，稳定性好，与同长 度同截面导线的电阻比值不应大于1。
（2）接头的机械强度应不小于导线机械强度的80 ％。
（3）耐腐蚀。
2．导线的连接种类
（1）导线与导线之间的连接。
（2）导线与接线桩的连接。
（3）插座、插头的连接。
（4）压接。
照明电路识图
3．铜导线的连接
图4 单股芯线直接连接
照明电路识图
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d） 翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
照明电路识图
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。 3．塑料护套线绝缘层的剖削
照明设备的安装
照明设备的安装
照明电路的包括电源的引入、总保险盒、 单相电能表、漏电保护器、熔断器、电源插座、 灯头、开关、照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线 钳剥去导线的绝缘层（约15mm），用尖嘴钳 将线芯扳成90°，再钳住线芯顺时针方向打圈， 接下来，把零线接入螺口平灯座与螺纹连接的 接线桩头上，最后，用木螺钉将灯座固定在圆 木上。
照明电路识图
2．日光灯的安装
1）日光灯灯脚的安装： 2）灯脚引线的安装： 3）恢复灯脚支架与灯脚的连接。 4）安装日光灯镇流器。 5）连接日光灯内部线路。 6）根据日光灯原理图，分别从两个灯脚中取出一根导线与启动器连 接。 7）启动器座的安装。 8）启动器的安装。 9）日光灯灯管的安装。 10）根据日光灯原理图将电源线接入日光灯电路中。 11）通电检验。
（1）接触紧密，接头电阻小，稳定性好，与同长 度同截面导线的电阻比值不应大于1。
（2）接头的机械强度应不小于导线机械强度的80 ％。
（3）耐腐蚀。
2．导线的连接种类
（1）导线与导线之间的连接。
（2）导线与接线桩的连接。
（3）插座、插头的连接。
（4）压接。
照明电路识图
3．铜导线的连接
图4 单股芯线直接连接
照明电路识图
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d） 翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
照明电路识图
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。 3．塑料护套线绝缘层的剖削
常用照明线路PPT课件
常用照明线路
L N
K1
K2
常用照明线路
注意事项：首先我们为确保操作者的人身安全，切记左零 右火、上火下零，接灯座时注意把火线接在弹簧片上，零 线接在螺纹口上，这样做的目的是为了防止触电。检查熔 断器是否良好，以及刀闸上的保险丝是否良好。然后按照 电路图将电路图中的各个器件用导线连接，对照电路图确 定无误后再插上插头接通电路。
形触片冷却收缩，两个极片分离，电路自动断开，在电路断开的瞬间， 由于镇流器中的电流急剧减小，会产生很高的自感电动势，这个自感电 动势与电源电压加在一起，形成一个瞬时高电压并加在灯管两端，使灯 管中的气体开始放电，于是日光灯管成为电流的通路开始发光．日光灯 开始发光后，由于交变电流通过镇流器的线圈，线圈中就会产生自感电 动势，它总是阻碍电流的变化，这时镇流器就起到降压限流的作用，保 证日光灯的正常工作。
常用照明线路
安装方法：
根据电路图我们可以看到，该图是两组开关与灯泡串 联之后又并联，同时又并联一个二极插座，首先我们 按照注意事项给各个器件引出引线，按图先接开关和 灯泡，切记零火线在灯座上的连接，之后把两组开关 与灯泡串联的电路进行并联，再把插座并联进来，在 灯座弹簧片引出线的总线上接熔断器的一端，熔断器 的另一端接刀闸的右端，灯座螺纹口引出线的总线上 接在刀闸的左端。然后刀闸的左端接零线，刀闸右端 接火线。这里我们去掉刀闸用三线插头替代。
静两触片间并有一个电容器，它的作用是在动、静触片分离时避 免产生火花，以免烧坏触点，没有电容器，启动器也能工作． （2）作用：在电路中起到自动开关的作用．
常用照明线路
日光灯工作原理
当开关闭合后电源把电压加在启动器的两极之间，使氖气放电而发
出辉光，辉光产生的热量使U形动静触片接通，于是镇流器线圈和灯管 中的灯丝中就有电流通过，电路接通后，启动器中的氖气停止放电，U
L N
K1
K2
常用照明线路
注意事项：首先我们为确保操作者的人身安全，切记左零 右火、上火下零，接灯座时注意把火线接在弹簧片上，零 线接在螺纹口上，这样做的目的是为了防止触电。检查熔 断器是否良好，以及刀闸上的保险丝是否良好。然后按照 电路图将电路图中的各个器件用导线连接，对照电路图确 定无误后再插上插头接通电路。
形触片冷却收缩，两个极片分离，电路自动断开，在电路断开的瞬间， 由于镇流器中的电流急剧减小，会产生很高的自感电动势，这个自感电 动势与电源电压加在一起，形成一个瞬时高电压并加在灯管两端，使灯 管中的气体开始放电，于是日光灯管成为电流的通路开始发光．日光灯 开始发光后，由于交变电流通过镇流器的线圈，线圈中就会产生自感电 动势，它总是阻碍电流的变化，这时镇流器就起到降压限流的作用，保 证日光灯的正常工作。
常用照明线路
安装方法：
根据电路图我们可以看到，该图是两组开关与灯泡串 联之后又并联，同时又并联一个二极插座，首先我们 按照注意事项给各个器件引出引线，按图先接开关和 灯泡，切记零火线在灯座上的连接，之后把两组开关 与灯泡串联的电路进行并联，再把插座并联进来，在 灯座弹簧片引出线的总线上接熔断器的一端，熔断器 的另一端接刀闸的右端，灯座螺纹口引出线的总线上 接在刀闸的左端。然后刀闸的左端接零线，刀闸右端 接火线。这里我们去掉刀闸用三线插头替代。
静两触片间并有一个电容器，它的作用是在动、静触片分离时避 免产生火花，以免烧坏触点，没有电容器，启动器也能工作． （2）作用：在电路中起到自动开关的作用．
常用照明线路
日光灯工作原理
当开关闭合后电源把电压加在启动器的两极之间，使氖气放电而发
出辉光，辉光产生的热量使U形动静触片接通，于是镇流器线圈和灯管 中的灯丝中就有电流通过，电路接通后，启动器中的氖气停止放电，U
照明电路识图 ppt课件
一交流接触器的常见故障及排除一交流接触器的常见故障及排除二热继电器常见故障及排除二热继电器常见故障及排除三时间继电器的常见故障及排除三时间继电器的常见故障及排除四漏电保护器的常见故障分析四漏电保护器的常见故障分析五断路器常见故障分析五断路器常见故障分析六熔断器的常见故障分析六熔断器的常见故障分析七负荷开关常见故障分析七负荷开关常见故障分析八电动机的运行与维护八电动机的运行与维护注
3．漏电 相线绝缘损坏而接地、用电设备内部绝缘损坏使外壳带电等原 因，均会造成漏电。漏电不但造成电力浪费，还可能造成人身 触电伤亡事故。
漏电保护装置一般采用漏电开关。
29
PPT课件
三、日光灯常见故障及排除方法 参见教材的表内内容
四、白炽灯常见故障及排除方法 参见教材的表内内容
30
PPT课件
低压配电柜的常见故障及排除
5
PPT课件
1．电源进线 标注BV一2×6+1×2.5PVCφ32一A， 表示采用聚氯乙烯铜芯绝缘导线，截面为6㎜2的2根， 截面为2.5㎜2的1根，采用直径为32㎜的PVC管穿管 暗敷。
2．零线接法 结合电气系统图设有保护接地和零线接线 板各一块即PE和N。照明线路为单相两线制即L、N， 插座线路为单相三线制即L、N、PE。
14
PPT课件
4．铜芯导线接头处的锡焊
（1）电烙铁锡焊 10mm2及以下的铜芯导线接头，可 使用150W电烙铁进行锡焊。锡焊前，接头上均须涂 一层无酸焊锡膏，待烙铁烧热后，即可锡焊。
（2）浇焊 16 mm2及以上铜芯导线接头，应用浇焊 法。浇焊时，首先将焊锡放在化锡锅内，用喷灯或电 炉将其熔化，使表面呈磷黄色。然后将导线接头放在 锡锅上面，用勺盛上熔化的锡，从接头上面浇下。最 后用抹布轻轻擦去焊渣，使接头表面光滑。
3．漏电 相线绝缘损坏而接地、用电设备内部绝缘损坏使外壳带电等原 因，均会造成漏电。漏电不但造成电力浪费，还可能造成人身 触电伤亡事故。
漏电保护装置一般采用漏电开关。
29
PPT课件
三、日光灯常见故障及排除方法 参见教材的表内内容
四、白炽灯常见故障及排除方法 参见教材的表内内容
30
PPT课件
低压配电柜的常见故障及排除
5
PPT课件
1．电源进线 标注BV一2×6+1×2.5PVCφ32一A， 表示采用聚氯乙烯铜芯绝缘导线，截面为6㎜2的2根， 截面为2.5㎜2的1根，采用直径为32㎜的PVC管穿管 暗敷。
2．零线接法 结合电气系统图设有保护接地和零线接线 板各一块即PE和N。照明线路为单相两线制即L、N， 插座线路为单相三线制即L、N、PE。
14
PPT课件
4．铜芯导线接头处的锡焊
（1）电烙铁锡焊 10mm2及以下的铜芯导线接头，可 使用150W电烙铁进行锡焊。锡焊前，接头上均须涂 一层无酸焊锡膏，待烙铁烧热后，即可锡焊。
（2）浇焊 16 mm2及以上铜芯导线接头，应用浇焊 法。浇焊时，首先将焊锡放在化锡锅内，用喷灯或电 炉将其熔化，使表面呈磷黄色。然后将导线接头放在 锡锅上面，用勺盛上熔化的锡，从接头上面浇下。最 后用抹布轻轻擦去焊渣，使接头表面光滑。
基本照明电路照明线路安装课件
2
3
4
5
3电饭煲 4微波炉 7消毒柜 8抽油烟机
4
厨房电气布置图
厨
房
5柜内灯控3
灯
控
5
1电冰箱 2电磁炉
3排气扇控4
1
2
3
4
5
3电视机
4音响或影 碟机
5备用
1空调
一位
2吊灯
客厅布置图
一位
一位
7日光灯 8节能灯
内部火
线口
低
高
出入线口
3L
1N
1
4
L
2N
灯2
灯3
三
高
高
位
低
低
灯
开 内部火 关 线连线
灯1
单联开关在电路中的图 形符号：
（2）双联开关与图形符号
• 双联开关内 部结构：
双联开关在电路中的图 形符号：
双联开关
6、电路中的灯
灯在电路中符号
7、电路中的插座
单相插座图形符号
三相插座
三相插座图形符号 或
二、照明线路的基本构成图
电 源 引 入 家庭 用电 负载
三、照明电路的基本连接方式
• 1、电源与电度表的连接
火
线
上
双联
双联
一位
单相电度表及负 载电路实物图
NL 单
相
Wh
电
度
表
123 4
闸 刀
QS
开
关
断 路
QF
器
一位
N
L
入出
三相电度表
1 2 3 4 5 6 7 8 9 10
三相电度表带互 感器负载接线图
照明电路识ppt课件
导线的剖削与衔接
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
〔a〕
〔b〕
图1 钢丝钳剖削塑料硬线绝缘层
〔a〕切人
〔b〕刀以45°角倾斜切人 〔c〕刀以25°角倾斜推削 〔d〕翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
5．单相电能表的安装
〔1〕单相电能表的规格和构造
单相电能表外形
单相电能表的构造
〔2〕单相电能表接线 普通家庭用电量不大，电能表可直接接在线路上，单相电
能表接线盒里共有四个接线桩，从左至右按l、2、3、4编号。 直接接线方法普通有两种：①按编号l、3接进线〔1接相线，3 接零线〕，2、4接出线〔2接相线，4接零线〕，如下图。②按 编号1、2接进线〔1接相线、2接零线〕，3、4接出线〔3接相 线，4接零线〕。
2．零线接法 结合电气系统图设有维护接地和零线接线 板各一块即PE和N。照明线路为单相两线制即L、N， 插座线路为单相三线制即L、N、PE。
3．配线方式室内配线为穿管暗敷，照明开关、插座均 为暗装。
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、维护 接地接线板等组成。
注：这八项的详细内容参见教材
3．开关和插座的安装
〔1〕开关的安装
开关是控制灯具的电气元件，开关有明装和安装之分，暗装开关普通 在土建工程施工过程中安装，但有时家庭装修时要挪动开关为位置或多 加控制开关，这时也要懂得暗装开关的安装步骤。明装开关普通安装在 木台上或直接安装在墙壁上。
〔2〕插座的安装
根据电源电压的不同，插座可分为三相四眼插座 和单相三眼或二眼插座；根据安装方式不同，插座又 可分为明装式和暗装式。单相二眼的接线原那么：左 零右相；单相三眼插座的接线原那么：左零右相上接 地，将导线分别接入插座的接线桩内，这里应留意接 地线的颜色，根据规范规定接地线应是黄绿双色线。 另外，接线时，也可根据插座后面的标识，L端接相 线，N端接零线，E端接地线。
照明电路识图PPT课件
3．配线方式室配线为穿管暗敷，照明开关、插座均 为暗装。
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、保护 接地接线板等组成。
2019/12/24
6
可编辑
导线的剖削与连接
7
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
（a）
（b）
2019/12/24
15
可编辑
照明设备的安装
16
2019/12/24
17
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成90°， 再钳住线芯顺时针方向打圈，接下来，把零线接入螺 口平灯座与螺纹连接的接线桩头上，最后，用木螺钉 将灯座固定在圆木上。
照明电路的识图
1
一、基本概念
1．电气照明供电系统图 2．电气照明平面布置图 3．大样图 4．施工说明 5．设备材料表
2019/12/24
2
可编辑
二、电气照明供电系统图
图1 照明供电系统图 a）用单线图绘制 b）用多线图绘制
2019/12/24
3
可编辑
三、电气照明平面布置图
1．照明线路的表示方法 电力和照明线路在平面图上采用图线和文字符号
2019/12/24
12
可编辑
二、导线连接
1．导线连接的基本要求 （1）接触紧密，接头电阻小，稳定性好，与同长度同截面
导线的电阻比值不应大于1。 （2）接头的机械强度应不小于导线机械强度的80％。 （3）耐腐蚀。 2．导线的连接种类 （1）导线与导线之间的连接。 （2）导线与接线桩的连接。 （3）插座、插头的连接。 （4）压接。 （5）焊接等。
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、保护 接地接线板等组成。
2019/12/24
6
可编辑
导线的剖削与连接
7
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
（a）
（b）
2019/12/24
15
可编辑
照明设备的安装
16
2019/12/24
17
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成90°， 再钳住线芯顺时针方向打圈，接下来，把零线接入螺 口平灯座与螺纹连接的接线桩头上，最后，用木螺钉 将灯座固定在圆木上。
照明电路的识图
1
一、基本概念
1．电气照明供电系统图 2．电气照明平面布置图 3．大样图 4．施工说明 5．设备材料表
2019/12/24
2
可编辑
二、电气照明供电系统图
图1 照明供电系统图 a）用单线图绘制 b）用多线图绘制
2019/12/24
3
可编辑
三、电气照明平面布置图
1．照明线路的表示方法 电力和照明线路在平面图上采用图线和文字符号
2019/12/24
12
可编辑
二、导线连接
1．导线连接的基本要求 （1）接触紧密，接头电阻小，稳定性好，与同长度同截面
导线的电阻比值不应大于1。 （2）接头的机械强度应不小于导线机械强度的80％。 （3）耐腐蚀。 2．导线的连接种类 （1）导线与导线之间的连接。 （2）导线与接线桩的连接。 （3）插座、插头的连接。 （4）压接。 （5）焊接等。
照明电路配线及安装 ppt课件
（１）漏电保护器主要包括检测元件（零序电流互感器）、 中间环节（包括放大器、比较器、脱扣器等）、执行元件 （主开关） 以及试验元件等几个部分。按动作结构分，可 分为直接动作式和间接动作式。直接动作式是动作信号输出 直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经 放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
照明电路识图 ppt课件
8
PPT课件
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d）翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
9
PPT课件
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。
15
PPT课件
照明设备的安装
16
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成 90°，再钳住线芯顺时针方向打圈，接下来，把零线 接入螺口平灯座与螺纹连接的接线桩头上，最后，用 木螺钉将灯座固定在圆木上。
3．塑料护套线绝缘层的剖削 塑料护套线具有二层绝缘：护套层和每根线芯的绝
缘层。塑料护套线绝缘层用电工刀剖削.
10
PPT课件
（a）用刀尖在线芯缝隙处划开护套层 （b）扳翻护套层井齐根切去 剖削好的线芯
图3 塑料护套线绝缘层的剖削
（c）
11
PPT课件
4．橡皮线绝缘层的剖削
（1）把橡皮线纤维编织保护层用电工刀尖划开，将其扳翻后齐 根切去，剖削方法与剖削护套线的保护层方法类同。
（2）用剖削塑料线绝缘层相同方法削去橡皮层。 （3）最后将松散棉纱层翻到根部，用电工刀切去。
5．花线绝缘层的剖削
（1）用电工刀在线头所需长度处将棉纱织物保护层四周割切一 圈后将其拉去。
（2）在距离棉纱织物保护层l0mm处，用钢丝钳按照剖削塑料软 线类同方法勒去橡皮层。
照明控制电路布线图
镇流器：镇流器是一个带铁芯的电感线圈，结构有 单线圈式和双线圈式，以单线圈式应用较广。它的 作用是和启辉器结合起来，给灯管提供一个高电压， 使灯管内的气体被击穿放电，工作时限制灯管电流。 启辉器：启辉器有两个电极，一个是双金属片，另 一个是固定片，二极之间有一个小容量的电容器。 一定数值的电压加在启辉器两端时，启辉器产生辉 光放电，双金属片因放电而受热伸直，并与静片接 触，而后启辉器因动片与静片接触，放电停止，冷 却且自动分开。它的作用是通过辉光放电使电路产 生突然断合，使镇流器两端产生瞬时高压。
2、安装要求： （1）灯具安装要求：壁灯及平顶灯要牢固地 敷设在建筑物的平面上。吊灯必须装有挂线 盒，每只挂线盒。一般只允许接装一盏电灯 (双管荧光灯及特殊吊灯例外)。吊灯的电源引 线的绝缘必须良好，较重或较大的吊灯，必 须采用金属链条或其他方法支持，不可仅用 吊灯电源引线来支持。 灯具与附件的连接，必须正确、牢固。
（3）开关和插座的离地要求 1)普通电灯开关和普通插座的离地距离不应 低于1.3m。 2）特殊需要时，插座允许低装，但离地不得 低于150mm，且应选用安全插座。

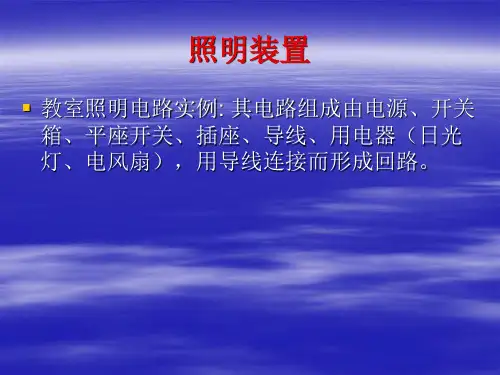

四、照明电路
1、白炽灯照明 1）电路的组成： 白炽灯照明电路一般由电源、导线、开关和白炽灯 组成。 白炽灯：也称钨丝灯泡，是白炽灯照明电路的电光 源，由灯丝、玻璃外壳和灯头三部分组成。灯泡的 形式有插口和螺口两种。白炽灯在工作时应使灯丝 的两端和电源的两根不同线（火线和零线）相连。 白炽灯的优点：结构简单，价格低廉 白炽灯的缺点：发光效率低，寿命短 灯座：又称灯头，主要用来安装灯泡。 开关：与被控照明电器相串联，用来控制电路的通 断，达到控制照明的目的。
照明控制电路图
照 明 控 制 电 路 布 线 图
基本照明电路及模拟家用照明线路安装演示幻灯片
广东朗易得光电科技有限公司
24
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
氙气灯
HID 英文全称是 High Intensity Discharge Lamp，这种含有氙气的新型汽 车照明前大灯，又称高强度放电灯或气体放电式汽车氙气照明大灯系统,中文简 称:氙气灯。
直管型荧光灯
光效：60~80 lm/ W 色温：3000K、3500K、4000K、
6500K 显色：80 Ra 平均寿命：10000h 功率范围： 18~120W
Байду номын сангаас
广东朗易得光电科技有限公司
18
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
节能灯
荧光灯家族包括直管型和紧凑型荧光灯。它的原理是利用汞蒸气在外加电压 作用下产生弧光放电，发出少许可见光和大量紫外线，紫外线又激励灯管内壁 涂覆的荧光粉，使之发出大量的可见光。
紧凑型荧光灯俗称节能灯，因为它体积小巧，光效高（是白织灯的5倍），节 能省电，被广泛应用于各种灯具之中。灯管使用9～16mm 的细玻璃管弯曲或 熔接制成（U型、H型、螺旋型等），有很高的单位表面负荷，比普通荧光灯管 表面要热，也提高了灯的最低冷端温度。
紧凑型荧光灯
广东朗易得光电科技有限公司
GUANGDONG LUXWATT OPTO SEMICONDUCTORS CO.,LTD
光效：50~60 lm/ W 色温：2700K、4000K、5400K 显色：80 Ra 平均寿命：8000-10000h 功率范围： 3~120W
19
低压纳灯
低压钠灯是一种气体放电灯，利用低压钠蒸气放电发光的电光源，在它的玻 璃外壳内涂以红外线反射膜，是光衰较小和发光效率最高的电光源。
基本照明控制线路的接线方法 ppt课件
9
头B的接线柱上即可
基本照明控制线路的接线方法
1、把电源的零线 N连接到A灯头的 接线柱d2与B灯头 的接线柱d2上； 2、把电源线的相 线L接到开关S的 接线柱a1上； 3、用导线从开关 S的接线柱a1按灯 头的的顺序连接A 灯头的接线柱d1， 在连接到B灯头的 接线柱d1上。
10
基本照明控制线路的接线方法
7
连接开关线：把相线L自电源上引来接在开关S1的接线柱上a1上， 然后用另一段线也接在开关S1的a1上，接妥后，引到开关S2的接 线柱b1上旋紧（开关线始终进开关）
8
连接开关与灯头：先丈量开关和灯头的距离，截取两段 导线，然后把一段导线自开关S1的a2接线柱到灯头A的 d1接线柱上。另一段导线自开关S2的b2接线柱引到灯
基本照明控制线路的接线方法
接线方法
1
基本照明控制线路的接线方法
1、灯头的 连接： 连接灯头线 ：把电源线 的零线N接 到灯头A的 接线柱d2 上
2
精品资料
Байду номын сангаас • 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
开关现代连接：把电源线的相线L接到开关S的接线柱 a1上
5
开关与灯头的连接：用导线连接灯头A的接线柱d1和开 关S的接线柱a2
6
基本照明控制线路的接线方法
连接灯头线：先 把零线N从电源 上引接到灯头A 的接线柱d2上， 然后用另一段导 线也接在灯头A 的d2上，接妥后 ，引接到灯头B 的接线柱d2上旋 紧。（灯线始终 进灯头）
头B的接线柱上即可
基本照明控制线路的接线方法
1、把电源的零线 N连接到A灯头的 接线柱d2与B灯头 的接线柱d2上； 2、把电源线的相 线L接到开关S的 接线柱a1上； 3、用导线从开关 S的接线柱a1按灯 头的的顺序连接A 灯头的接线柱d1， 在连接到B灯头的 接线柱d1上。
10
基本照明控制线路的接线方法
7
连接开关线：把相线L自电源上引来接在开关S1的接线柱上a1上， 然后用另一段线也接在开关S1的a1上，接妥后，引到开关S2的接 线柱b1上旋紧（开关线始终进开关）
8
连接开关与灯头：先丈量开关和灯头的距离，截取两段 导线，然后把一段导线自开关S1的a2接线柱到灯头A的 d1接线柱上。另一段导线自开关S2的b2接线柱引到灯
基本照明控制线路的接线方法
接线方法
1
基本照明控制线路的接线方法
1、灯头的 连接： 连接灯头线 ：把电源线 的零线N接 到灯头A的 接线柱d2 上
2
精品资料
Байду номын сангаас • 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
开关现代连接：把电源线的相线L接到开关S的接线柱 a1上
5
开关与灯头的连接：用导线连接灯头A的接线柱d1和开 关S的接线柱a2
6
基本照明控制线路的接线方法
连接灯头线：先 把零线N从电源 上引接到灯头A 的接线柱d2上， 然后用另一段导 线也接在灯头A 的d2上，接妥后 ，引接到灯头B 的接线柱d2上旋 紧。（灯线始终 进灯头）
照明平面布置图 ppt课件
一种是直接接线法，开关、灯具、插座直接从电 源干线上引接，导线中间允许有接头的安装接线 方法，如瓷夹配线、瓷柱配线等。
目前工程广泛用的是线管配线、塑料护套线配线， 线管内不准有接头，导线的分路接头只能在开关 盒、灯头盒、接线盒中引出，这种接线法称为共 头接线法。这种接线法比较可靠，但耗用导线较 多，变化复杂。
图2-2（b）为系统图，简单明了；
图2-1（d）为原理图，分析其原理。在实际中要 注意导线根数的变化。
10
ppt课件
（a）
N
L
L
（c）
N
图2-1 一只开关控制一盏灯 11
（b） G
（d）
ppt课件
➢ 2.多个开关控制多盏灯
图2-2是两个房间的照明平面图，图中有一 个照明配电箱、三盏灯、一个单控双联开 关和一个单控单联开关，采用线管配线，
所以一定要理解线路图，才能看懂任何复杂 的平面图和系统图。
9
ppt课件
➢ 1.一只开关控制一盏灯或多盏灯
在一个房间内，一只开关控制一盏灯，如图2-1所 示。
这是最简单的照明布置图，采用线管配线，
图2-1（a）为照明平面图，到灯座的导线和灯座 与开关之间的导线都是两根，
但其意义不同，可见图2-1(c)透视接线图，到灯 座的两根导线，一根为中线（N），一根为控制 线（G）；
图2-2（a）为其平面图，图中左图两盏灯之 间为3根线，中间一盏灯与单控双联开关之 间为3根线，其余都是两根线，因为线管的 中间不允许接头，接头只能放在灯盒内或 开关盒内，
详见图2-2（c）透视接线图。
12
ppt课件
图2-2 多个开关控制13多盏灯
ppt课件
➢ 3.两个开关控制一盏灯 用两只双控开关在两处控制一盏灯，通常用在楼
目前工程广泛用的是线管配线、塑料护套线配线， 线管内不准有接头，导线的分路接头只能在开关 盒、灯头盒、接线盒中引出，这种接线法称为共 头接线法。这种接线法比较可靠，但耗用导线较 多，变化复杂。
图2-2（b）为系统图，简单明了；
图2-1（d）为原理图，分析其原理。在实际中要 注意导线根数的变化。
10
ppt课件
（a）
N
L
L
（c）
N
图2-1 一只开关控制一盏灯 11
（b） G
（d）
ppt课件
➢ 2.多个开关控制多盏灯
图2-2是两个房间的照明平面图，图中有一 个照明配电箱、三盏灯、一个单控双联开 关和一个单控单联开关，采用线管配线，
所以一定要理解线路图，才能看懂任何复杂 的平面图和系统图。
9
ppt课件
➢ 1.一只开关控制一盏灯或多盏灯
在一个房间内，一只开关控制一盏灯，如图2-1所 示。
这是最简单的照明布置图，采用线管配线，
图2-1（a）为照明平面图，到灯座的导线和灯座 与开关之间的导线都是两根，
但其意义不同，可见图2-1(c)透视接线图，到灯 座的两根导线，一根为中线（N），一根为控制 线（G）；
图2-2（a）为其平面图，图中左图两盏灯之 间为3根线，中间一盏灯与单控双联开关之 间为3根线，其余都是两根线，因为线管的 中间不允许接头，接头只能放在灯盒内或 开关盒内，
详见图2-2（c）透视接线图。
12
ppt课件
图2-2 多个开关控制13多盏灯
ppt课件
➢ 3.两个开关控制一盏灯 用两只双控开关在两处控制一盏灯，通常用在楼
