第2节 电生磁

（来自《典中点》）
2
易错小结
【中考· 通辽】图中的两个线圈套在光滑的玻璃管上， 导线柔软，可以自由滑动，开关S闭合后，( A )
A．两线圈左右分开
B．两线圈向中间靠拢 C．两线圈静止不动 D．两线圈先左右分开， 然后向中间靠拢 易错点：螺线管之间的相互作用
（来自《典中点》）
1 请你根据下图通电螺线管中的电流方向判定螺线管 的极性。
极，并标出磁感线的方向。
【解】
（来自《点拨》）
知3－讲
【解析】
•标出螺线管中电流方向，让右手四指指向螺线管中
电流方向，发现大拇指指向螺线管右端，故通电螺 线管的左端为S极，右端为N极。 •根据磁极间的相互作用规律，可标出小磁针的磁极； •根据磁体外部磁感线从N极出发回到S极的规律可标
出磁感线的方向。
（来自《典中点》）
知2－讲
知识点
2
通电螺线管的磁场
思考：学习了奥斯特实验，我们知道通电导体周围存 在磁场。那么通电螺线管的磁场有何特点？ 实验探究： 通电螺线管的磁场特点
知2－讲
知2－讲
实验结论：
(1)通电螺线管周围存在磁场，通电螺线管外部磁场 与条形磁体的磁场相似。 (2)通电螺线管的磁场方向(磁极)与电流的方向有关。 (3)通电螺线管外部的磁感线是从N极出来，回到S极。
知3－讲
总 结
运用安培定则判断通电螺线管的极性的“三步 法”：先标——标出螺线管中电流方向，后指—— 让右手四指指向螺线管中的电流方向，再确定—— 根据大拇指的指向确定通电螺线管的N、S极。
知3－练
十堰】如图所示，根据 1 【中考·
磁感线的方向，可以判断( B ) A．a为电源的正极，b为小磁针的S极 B．a为电源的负极，b为小磁针的N极 C．a为电源的负极，b为小磁针的S极

⑵四指方向为电流方向，
拇指所指那端为通电螺线管N极.
思考：暗线上电流的方向是怎样的？
画
握
握暗线时，手掌
心对ห้องสมุดไป่ตู้自己
握明线时，
手背对着自己
N
S
I
I
握明线
N
S
定
S
N
1.电流的磁场,通电导线周围存在磁 场,通电螺线管就是它的应用.
2.奥斯特实验说明了通电导线周围有 磁场,并且磁场方向与电流方向有关.
九年级人教版物理下册课件第2节 电生磁共 (3)份.
第二十章 电生磁 第2节 电生磁
新课导入
小磁针静止时能指南北,把一个磁铁 靠近小磁针.
观察小磁针有什么变化?为什么会出 现这种现象?
一.电流的磁效应
演示：电流的磁效应（奥斯特实验）
1. 将导线放在小磁针的上方，让它和小磁 针相平行。
2. 接通电源(短路),观察小磁针是否转动以 及转动方向。
3.通电螺线管的磁场与条形磁体相似 ,都有磁极.
4.利用安培定则来判定通电螺线管的 磁极.
检测反馈
1.研究“通电导体周围存在磁场”的实验如图
所示,以下观点正确的是 ( D )
A.断电时,静止的小磁针N极指向地理南极附近
B.通电时,导线周围真实存在着磁感线 C.法拉第通过此实验首先发现电与磁之间存在联系 D.要使小磁针偏转方向相反,将电池正负极对调即可
3．改变通电电流的方向后发生什么现象？ 通电电流方向相反，小磁针偏转方向也相反．
• 说明：磁场方向与电流方向有关．
归纳与提升
总结奥斯特实验：
结论：1、通电导线周围存在着磁场； 2、电流的磁场方向与电流方向有关。
▪——这种现象叫电流的磁效应

导线放在一根用玻璃罩罩着的小磁针上方，接 通 电源的瞬间，发现小磁针跳动了一下。
这一跳使有心 的奥斯特喜出望外，
竟激动的在讲台上摔了一跤。以后的两 个月里，奥斯特闭门不出，设计了几十 个不同的实验，都证明了通电导线周围 存在着磁场。同年7月他发表了论文《关 于磁体周围电冲突的实验》，向学术界 宣布了电流的磁效应。这一重大发现轰 动了科学界，使电磁学的发展进入了新 的时期。
触接
触接
甲 通电
乙 断电
丙 改变电流方向
通电导线的周围有磁场,磁场的方向跟电流的方向 有关。这种现象叫做电流的磁效应。
通电直导线周围的磁场是如何分布的？
在有机玻璃板上穿一个小孔， 一根直导线垂直穿过小孔， 在玻璃板上均匀地撒上一些 铁屑，给直导线通电后，轻 敲玻璃板，观察铁屑的分布 情况
以直导线上各点为圆心的同心圆
二.通电螺线管的磁场
1．将导线绕在圆筒上，做成螺线管（也叫线 圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管
2.将小磁针放在螺线管的不同位置(从两端开始)记 下小磁针静止时北极的指向,也就是该点的磁场的 方向。 3.改变电流的方向重做以上实验，看一下当电流 方向改变时，通电螺线管中的磁场是否改变。
这些同心圆所在平面与直导线垂直 离直导线越近，磁场越强； 离直导线越远，磁场越弱
直导线周围的磁场有何特点？
结论：越靠近直导线，磁性越强。
磁感线是以导线上各点为圆心的同心 圆，都在与导线垂直的平面上。
既然电能生磁，为何手电筒在通电时连一 根大头针都吸不上？
这是因为磁场太弱了。如果把导线绕在圆 筒上，就做成了螺线管（线圈），各条导 线产生的磁场叠加在一起，磁场就会强得 多。
N 相斥 N
A.静止不动 C.互相排斥

人教版物理九年级全一册《第2节电生磁》教案一. 教材分析《第2节电生磁》是人教版物理九年级全一册的一节重要内容，主要介绍了电流的磁效应。

通过本节课的学习，学生将了解电生磁的现象，理解电流产生磁场的原理，并掌握相关实验操作技能。

二. 学情分析九年级的学生已经具备了一定的实验操作能力和抽象思维能力。

他们对电流和磁场有一定的了解，但可能对电生磁的现象和原理认识不够深入。

因此，在教学过程中，需要注重引导学生通过实验观察现象，分析原理，提高他们的科学探究能力。

三. 教学目标1.知识与技能：了解电生磁的现象，理解电流产生磁场的原理，学会使用安培定则判断通电螺线管的磁极。

2.过程与方法：通过实验观察电生磁的现象，培养学生的观察能力和实验操作能力；通过分析实验结果，提高学生的科学探究能力。

3.情感态度价值观：激发学生对物理现象的好奇心，培养他们积极探索科学的精神。

四. 教学重难点1.重点：电生磁的现象，电流产生磁场的原理。

2.难点：安培定则的应用，通电螺线管磁极的判断。

五. 教学方法1.实验法：通过观察实验现象，引导学生认识电生磁的现象。

2.讲解法：讲解电流产生磁场的原理，引导学生理解电生磁的内在规律。

3.讨论法：分组讨论实验结果，分析电流产生磁场的原理。

4.提问法：引导学生思考问题，激发学生的学习兴趣。

六. 教学准备1.实验器材：电池、导线、铁钉、小磁针、通电螺线管等。

2.教学工具：多媒体课件、黑板、粉笔等。

七. 教学过程导入（5分钟）教师通过展示奥斯特实验的图片，引导学生回顾电流的磁效应。

提问：你们知道电流周围存在磁场吗？电流产生的磁场有哪些特点？呈现（10分钟）1.教师演示实验：将通电螺线管放入小磁针上方，观察小磁针的偏转情况。

引导学生注意观察实验现象。

2.学生分组实验：每组学生自行操作实验，观察通电螺线管周围的磁场分布。

操练（15分钟）1.学生分组讨论：根据实验结果，分析电流产生磁场的特点。

2.教师提问：你们能否用安培定则判断通电螺线管的磁极？引导学生思考并回答。

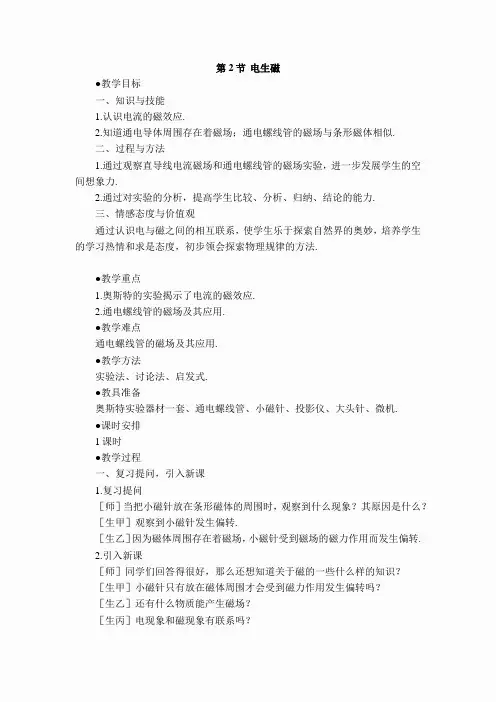

第2节电生磁●教学目标一、知识与技能1.认识电流的磁效应.2.知道通电导体周围存在着磁场；通电螺线管的磁场与条形磁体相似.二、过程与方法1.通过观察直导线电流磁场和通电螺线管的磁场实验，进一步发展学生的空间想象力.2.通过对实验的分析，提高学生比较、分析、归纳、结论的能力.三、情感态度与价值观通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情和求是态度，初步领会探索物理规律的方法.●教学重点1.奥斯特的实验揭示了电流的磁效应.2.通电螺线管的磁场及其应用.●教学难点通电螺线管的磁场及其应用.●教学方法实验法、讨论法、启发式.●教具准备奥斯特实验器材一套、通电螺线管、小磁针、投影仪、大头针、微机.●课时安排1课时●教学过程一、复习提问，引入新课1.复习提问［师］当把小磁针放在条形磁体的周围时，观察到什么现象？其原因是什么？［生甲］观察到小磁针发生偏转.［生乙］因为磁体周围存在着磁场，小磁针受到磁场的磁力作用而发生偏转.2.引入新课［师］同学们回答得很好，那么还想知道关于磁的一些什么样的知识？［生甲］小磁针只有放在磁体周围才会受到磁力作用发生偏转吗？［生乙］还有什么物质能产生磁场？［生丙］电现象和磁现象有联系吗？［师］同学们提出的问题很好，说明大家都动了脑筋，在以后的学习中仍需要这样.你们提出的问题就是本节课需要探索的内容.二、进行新课第三节电生磁［板书］［师］先看课本第一、二自然段，然后再演示，要仔细观察、相互讨论、得出结论.［演示］在小磁针上面有一条直导线，当直导线触接电池通电时，你们能看到什么现象？改变电流的方向，又能看到什么现象？［生甲］当直导线触接电池通电时，小磁针发生偏转.［生乙］断电时，小磁针又回到原来的位置.［生丙］当改变直导线中电流方向时，小磁针偏转方向也发生变化.［生丁］（讨论的结果）通电导线和磁体一样，周围存在着磁场.［生戊］（讨论的结果）通电导线周围磁场方向跟电流方向有关.当电流方向发生变化时，磁场的方向也发生变化.［师］同学们回答得很好，我们鼓掌给予鼓励.以上实验是丹麦的科学家奥斯特首先发现的，此实验又叫奥斯特实验.这个实验表明，除了磁体周围存在着磁场外，电流的周围也存在着磁场，即电流的磁场，本节课我们就要研究电流的磁场.（一）电流的磁场［板书］［师］这个实验看上去非常简单，但在当时这一重大发现轰动了科学界.因为它揭示了电现象和磁现象不是各自孤立的，而是紧密联系的，从而说明表面上互不相关的自然现象之间是相互联系的，这一发现有力地推动了电磁学的研究和发展.奥斯特实验用的是一根直导线，后来科学家们又把导线弯成各种形状，通电后研究电流的磁场.我们也研究研究，说出你们的做法和观察的结果.（学生们把直导线弯成各种形状，通电看小磁针的变化）［生甲］我们组弯成三角形，通电后小磁针偏转，周围存在磁场.［生乙］我们组弯成正方形，通电后小磁针偏转，周围存在磁场.┇［生丙］我们组把直导线缠在铅笔上，然后抽出铅笔，再通电，小磁针偏转，周围存在磁场.［师］这种把导线绕在圆筒上，做成的螺线管也叫线圈，它能使各导线产生的磁场叠加在一起，磁场就会强得多，这样在生产实际中用途就大，那么通电螺线管的磁场是什么样的？（二）通电螺线管的磁场［板书］［师］我们下面通过实验来探究通电螺线管的磁场是什么样，我们每组还是先提问题，再设计实验，通过对实验的观察、分析、讨论，最后得出结论.［生甲］我们已了解了条形磁体、蹄形磁体周围的磁场分布，那么通电螺线管的磁场可能与哪种磁体的相似？［生乙］通电螺线管的极性与电流方向之间有什么关系？如何判断？（学生们根据问题设计实验，并动手做实验）［生甲］我们组是把一些小磁针放到螺线管四周不同位置，通电后小磁针偏转.画图并标出小磁针北极的方向，然后用曲线连起来.［生乙］我们组是在玻璃板上均匀地撒些铁屑，细螺线管通电，轻敲玻璃板，观察铁屑的分布情况.［师］（每组中请一位学生）现在把你们记录下小磁针指的方向在（微机）图中标出.还有是把你们的玻璃板（观察铁屑的分布情况）放在投影仪上（从屏幕上可直观显示出来），得出什么结论？［生甲］把小磁针放在螺线管周围，通电，小磁针偏转.改变电流方向，小磁针偏转方向发生变化.通电螺线管外部的磁场与条形磁体的磁场相似.1.通电螺线管外部的磁场与条形磁体的磁场相似. ［板书］［生乙］我们组是把一些小磁针放在通电螺线管周围，记录下小磁针北极指的方向，每个小磁针北极指的方向就是该点的磁场方向，描出磁感线.磁体周围的磁感线都是从磁体的北极出来，回到磁体南极，这样就判断出通电螺线管的两极.［生丙］我们组是把小磁针放在螺线管的两端通电后，观察小磁针的N极指向，从而判别通电螺线管的N、S极.教师引导学生讨论，找出判定的办法.［生甲］通电螺线管两端的极性跟螺线管中电流的方向有关.当电流的方向变化时，通电螺线管的极性也发生改变.（教师根据学生结论板书）2.通电螺线管两端的极性跟螺线管中电流的方向有关.当电流的方向变化时，通电螺线管的极性也发生改变. ［板书］［师］我们知道通电螺线管两端的极性跟螺线管中的电流方向有关，有什么样的关系？我们能否想出一句话来概括这种普遍规律.看课本图中蚂蚁和猴子是怎么说的，你们又怎么说？［生甲］我用右手把一个通电螺线管夹在腋下，如果电流沿我右臂所指的方向，N极就在我的前方.［生乙］一根直导线电流是从左向右流动，把它从前向后缠成螺线管，N极就在螺线管的左边.［生丙］这个方法不准确，如果缠螺线管是从右向左绕，或从上向下绕，将不是这个结论.［生丁］用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极.［师］大家回答得都很好，虽有不同的看法，还是说出了自己的观点，我很高兴看到这样的场面.我们知道通电导体周围存在着磁场，通电螺线管外部的磁场和条形磁体的磁场相似.用学生的方法能判断出螺线管的两极，这个方法叫安培定则.那么怎么才能增大通电螺线管的磁性？试试看怎么做？［生甲］我们组是将直导线多绕几圈，通电后能多吸引几个大头针，说明这个方法可以增大通电螺线管的磁性.［生乙］我们组是在通电螺线管中插入一根铁棒，就能吸引更多大头针，这表明插入铁芯能使通电螺线管的磁性增强.［师］插入铁芯的通电螺线管就构成电磁铁，我们来制作一个电磁铁.三、小结和学生们一起小结，电流的磁效应，通电螺线管的磁场.四、布置作业五、板书设计第三节电生磁一、电流的磁效应二、通电螺线管的磁场1.通电螺线管外部的磁场与条形磁体的磁场相似.2.通电螺线管两端的极性跟螺线管中电流的方向有关.当电流的方向变化时，通电螺线管的极性也发生改变.。

S
NN
S
第2节 电生磁
小结：
安培定则应用：
• 1.由螺线管中的电流方向，判断通电螺线管 的N、S极；
• 2.已知通电螺线管的N、S极，判定螺线管 中电流的方向；
• 3.根据通电螺线管的N、S极以及电源的正 负极，画出螺线管的绕线方向。
第2节 电生磁
※归纳总结
1、电流的磁效应： 通电导线周围存在 磁场 磁场的方向跟 电流的方向 有关。
甲 通电
乙 断电
丙 改变电流方向
关注电短实验分享
第2节 电生磁
一、电流的磁效应
回顾
第2节 电生磁
一、电流的磁效应
电流的磁效应：通电导线的周围存在与电流方向有关的磁场。
奥斯特实验
甲 通电
乙 断电
丙 改变电流方向
比较甲乙：_____通__电__导___体__周__围__存__在___磁__场________________； 比较甲丙：___磁___场__方__向__跟___电__流__的__方___向__有__关_____________;
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
结论：通电螺线管的外部磁场与条形磁体的磁场相似； 它的两端相当于条形磁体的两极。
回答关于磁场描述演示相识
第2节 电生磁
二、通电螺线管的磁场:
1、螺线管 2、通电螺线管的磁场
（1）通电螺线管的外部磁场与哪种磁体相似？ （条形磁体） （2）通电螺线管的极性与环绕螺线管的电流方向之间有什么关系？

第2节电生磁
1.教学目的·认识电流的磁效应，初步了解电和磁之间有某种联系。

·知道磁感线可用来形象描述磁场，知道磁感线的方向是怎样规定的。

·知道地球周围存在磁场，知道地磁的南、北极。

2．过程和方法
·观察磁体间的相互作用，感知磁场的存在。

·经历观察磁现象、总结类比的过程，学习从物理现象和实验中归纳规律，初步认识科学研究方法的重要性。

3．情感、态度与价值观
·使学生在经历分析、观察的过程中体会到学习探究的乐趣。

二、重点和难点
1．重点：知道磁场的存在，用磁感线描绘磁场的分布。

2．难点：如何通过实验现象认识磁场的存在。

三、学生情况分析
电流的磁效应是电磁现象的重要基础，也是学生全新的知识。

奥斯特实验让学生亲自动手做，有利于加深学生对知识的认识和理解。

由于器材的限制，教师可以演示通电螺线管的实验，让学生讨论描绘通电螺线管的磁场形态，也能达到学生探究的目的。

四、实验器材
学生实验：导线，一节干电池，一个小磁针
演示实验：学生电源，螺线管，小磁针
五、教学设计
六、板书设计
一、电流的磁效应
1．通电的导线周围存在磁场
2．磁场的方向与电流方向有关
二、通电螺线管
1．定义：导线绕在圆筒上做成的螺线管
2．通电螺线管的磁场与条形磁体的磁场相似
3．通电螺线管的磁场方向与电流方向和绕线方向有关。

三、安培定则
1．作用：判断通电螺线管的极性与电流方向
2．判断方法：
教学反思：。

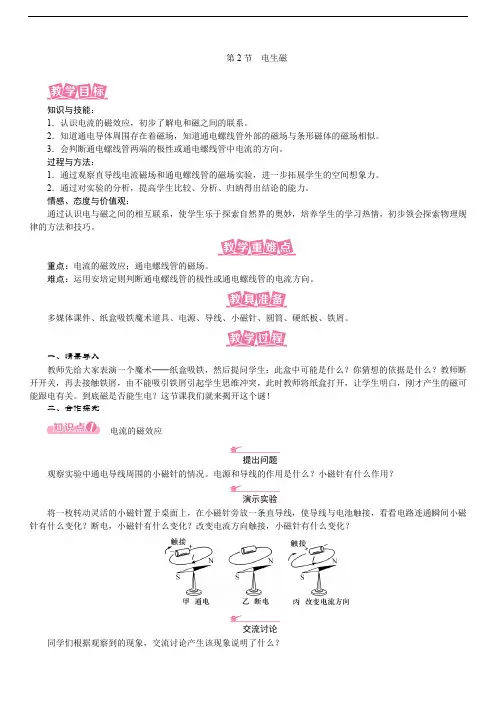

第2节电生磁知识与技能：1．认识电流的磁效应，初步了解电和磁之间的联系。

2．知道通电导体周围存在着磁场，知道通电螺线管外部的磁场与条形磁体的磁场相似。

3．会判断通电螺线管两端的极性或通电螺线管中电流的方向。

过程与方法：1．通过观察直导线电流磁场和通电螺线管的磁场实验，进一步拓展学生的空间想象力。

2．通过对实验的分析，提高学生比较、分析、归纳得出结论的能力。

情感、态度与价值观：通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥妙，培养学生的学习热情，初步领会探索物理规律的方法和技巧。

重点：电流的磁效应；通电螺线管的磁场。

难点：运用安培定则判断通电螺线管的极性或通电螺线管的电流方向。

多媒体课件、纸盒吸铁魔术道具、电源、导线、小磁针、圆筒、硬纸板、铁屑。

一、情景导入教师先给大家表演一个魔术──纸盒吸铁，然后提问学生：此盒中可能是什么？你猜想的依据是什么？教师断开开关，再去接触铁屑，由不能吸引铁屑引起学生思维冲突，此时教师将纸盒打开，让学生明白，刚才产生的磁可能跟电有关。

到底磁是否能生电？这节课我们就来揭开这个谜！二、合作探究电流的磁效应提出问题观察实验中通电导线周围的小磁针的情况。

电源和导线的作用是什么？小磁针有什么作用？演示实验将一枚转动灵活的小磁针置于桌面上，在小磁针旁放一条直导线，使导线与电池触接，看看电路连通瞬间小磁针有什么变化？断电，小磁针有什么变化？改变电流方向触接，小磁针有什么变化？交流讨论同学们根据观察到的现象，交流讨论产生该现象说明了什么？归纳总结(1)直导线通电后，小磁针发生偏转。

说明：通电导体周围存在磁场。

(2)改变电流方向，小磁针偏转方向相反。

说明：电流周围磁场的方向与电流方向有关。

(3)通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。

通电螺线管的磁场提出问题既然电能生磁，为什么我们在生活中感受不到呢？比如：手电筒在通电时连一根大头针都吸不动……怎样增大磁性呢？演示实验把导线绕在圆筒上，做成螺线管，与电源相连通电后各圈导线产生的磁场叠加在一起，磁场就会强得多。

人教版九年级物理第二十章第2节电生磁教学设计一、教学内容本节课的教学内容来自于人教版九年级物理第二十章第2节“电生磁”。

具体教学内容如下：1. 让学生了解电流的磁效应，知道电能生磁。

2. 掌握电流的磁场的特点，了解电流磁场与条形磁铁磁场的相似性。

3. 学习电磁铁的制作原理，以及影响电磁铁磁性强弱的因素。

二、教学目标1. 了解电流的磁效应，知道电能生磁。

2. 掌握电流的磁场的特点，能够运用电流磁场解决实际问题。

3. 学习电磁铁的制作原理，以及影响电磁铁磁性强弱的因素，能够设计简单的电磁铁。

三、教学难点与重点1. 教学难点：电流磁场的特点，电磁铁的制作原理，影响电磁铁磁性强弱的因素。

2. 教学重点：电流的磁效应，电流磁场的特点，电磁铁的制作原理。

四、教具与学具准备1. 教具：电流表，电磁铁，条形磁铁，导线，电池，开关，铁钉等。

2. 学具：学生分组实验器材，包括电流表，电磁铁，条形磁铁，导线，电池，开关，铁钉等。

五、教学过程1. 导入：通过展示奥斯特实验，引导学生思考电流周围是否存在磁场。

2. 新课导入：介绍电流的磁效应，让学生了解电能生磁。

3. 实验演示：进行电磁铁实验，让学生观察并记录电磁铁的磁场特点。

4. 学生实验：分组进行电磁铁实验，让学生自己探索影响电磁铁磁性强弱的因素。

5. 知识讲解：讲解电流的磁场的特点，以及电磁铁的制作原理。

6. 课堂练习：设计一些有关电流磁场和电磁铁的练习题，让学生巩固所学知识。

六、板书设计板书设计如下：电流的磁效应电能生磁电流磁场的特点电磁铁的制作原理影响电磁铁磁性强弱的因素七、作业设计1. 简述电流的磁效应。

2. 描述电流磁场的特点。

3. 解释电磁铁的制作原理。

4. 分析影响电磁铁磁性强弱的因素。

八、课后反思及拓展延伸课后反思：本节课通过实验和讲解，让学生了解了电流的磁效应，掌握了电流磁场的特点，以及电磁铁的制作原理。

在教学过程中，学生积极参与实验，课堂气氛活跃。

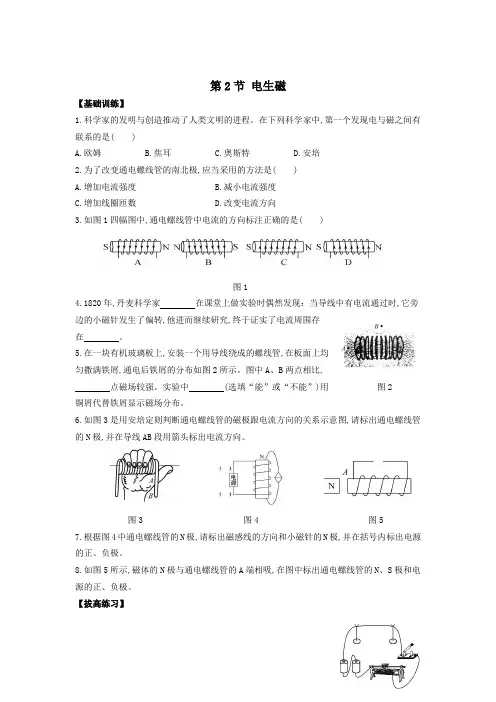

第2节电生磁【基础训练】1.科学家的发明与创造推动了人类文明的进程。

在下列科学家中,第一个发现电与磁之间有联系的是( )A.欧姆B.焦耳C.奥斯特D.安培2.为了改变通电螺线管的南北极,应当采用的方法是( )A.增加电流强度B.减小电流强度C.增加线圈匝数D.改变电流方向3.如图1四幅图中,通电螺线管中电流的方向标注正确的是( )图14.1820年,丹麦科学家在课堂上做实验时偶然发现：当导线中有电流通过时,它旁边的小磁针发生了偏转,他进而继续研究,终于证实了电流周围存在。

5.在一块有机玻璃板上,安装一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后铁屑的分布如图2所示。

图中A、B两点相比,点磁场较强。

实验中(选填“能”或“不能”)用图2铜屑代替铁屑显示磁场分布。

6.如图3是用安培定则判断通电螺线管的磁极跟电流方向的关系示意图,请标出通电螺线管的N极,并在导线AB段用箭头标出电流方向。

图3 图4 图57.根据图4中通电螺线管的N极,请标出磁感线的方向和小磁针的N极,并在括号内标出电源的正、负极。

8.如图5所示,磁体的N极与通电螺线管的A端相吸,在图中标出通电螺线管的N、S极和电源的正、负极。

【拔高练习】1.丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场。

如图6所示,我们实验时要在通电直导线下方放一个( )A.螺线管B.U形磁铁C.小磁针D.电流表图62.小磁针静止时的指向如图7所示,由此可知( )A.a端是通电螺线管的N极,c端是电源负极B.a端是通电螺线管的N极,c端是电源正极C.b端是通电螺线管的N极,d端是电源负极D.b端是通电螺线管的N极,d端是电源正极图73.如图8所示,通电螺线管P和Q通电后( )A.P的右端是N极,Q的左端是S极,它们相互吸引B.P的右端是S极,Q的左端是S极,它们相互排斥C.P的右端是N极,Q的左端是N极,它们相互排斥D.P的右端是S极,Q的左端是N极,它们相互吸引图84.小金设计了一个如图9所示的线圈指南针,将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池,铜片为正极,锌片为负极),浮在液面上的线圈就能指示方向了。

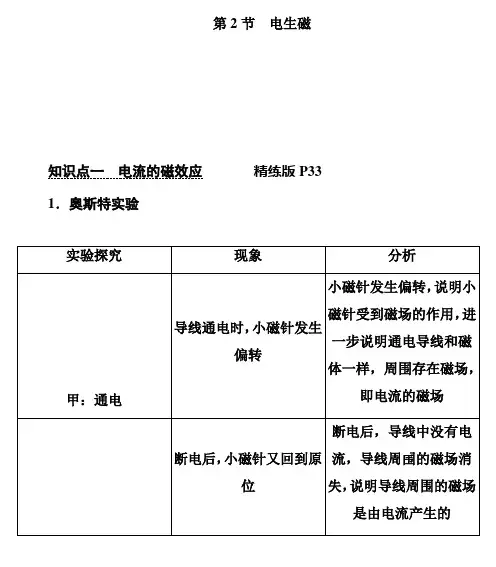

第2节电生磁知识点一电流的磁效应精练版P331．奥斯特实验实验探究现象分析甲：通电导线通电时，小磁针发生偏转小磁针发生偏转，说明小磁针受到磁场的作用，进一步说明通电导线和磁体一样，周围存在磁场，即电流的磁场断电后，小磁针又回到原位断电后，导线中没有电流，导线周围的磁场消失，说明导线周围的磁场是由电流产生的乙：断电丙：改变电流方向改变导线中通入电流的方向，小磁针发生反向偏转电流方向改变时，小磁针的偏转方向发生改变，说明磁场方向发生了改变，进一步说明电流的磁场方向跟电流的方向有关探究归纳：①电流周围存在着磁场；②电流的磁场方向跟电流的方向有关。

2．电流的磁效应：通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。

例1如图所示，给直导线通电时，其下方的小磁针发生偏转，这说明通电导体周围存在着________；在直导线正下方的不同位置，小磁针静止时N极的指向相同，说明该区域________相同。

解析：在静止的小磁针上方，放一根与小磁针平行的直导线，给直导线通电时小磁针将发生偏转，说明通电导体周围存在着磁场。

这是由丹麦物理学家奥斯特首先发现的。

在直导线正下方的不同位置，小磁针静止时N极的指向相同，说明该区域磁场方向相同。

答案：磁场磁场方向知识点二通电螺线管的磁场精练版P33把导线绕在圆筒上，就做成一个螺线管，也叫线圈。

给螺线管通电后，各圈导线产生的磁场叠加在一起，通电螺线管的周围就会产生较强的磁场。

1．实验探究：通电螺线管外部的磁场分布。

(1)实验步骤一实验过程设计：如图所示，用铜导线穿过硬白纸板，绕成螺线管，给螺线管通入电流，将小磁针放在板上不同位置，包括螺线管内部，在白纸板上记下小磁针在各个位置时的N极指向。

实验现象：放入小磁针后，观察到螺线管外部的小磁针N极指向不同，内部小磁针N极指向相同，如图所示。

实验现象分析：由小磁针的N极指向可知，通电螺线管外部的磁感线应该是从通电螺线管右端出来回到左端；内部的磁感线是从左端到右端，说明通电螺线管有两个磁极，且在螺线管的两端。
