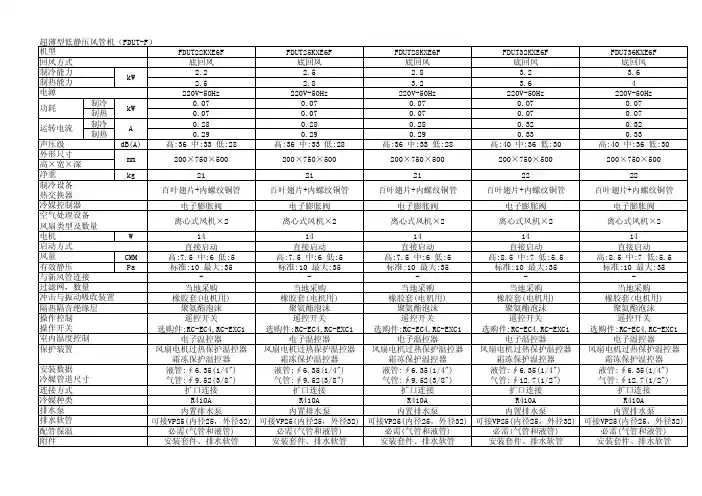

FDUT22KXE6F FDUT25KXE6F FDUT28KXE6F FDUT32KXE6F FDUT36KXE6F 底回风底回风底回风底回风底回风2.2 2.5 2.8 3.2 3.62.5 2.8 3.2 3.64220V-50Hz 220V-50Hz 220V-50Hz 220V-50Hz 220V-50Hz制冷0.070.070.070.070.07制热0.070.070.070.070.07制冷0.280.280.280.320.32制热0.290.290.290.330.33dB(A)高:36 中:33 低:28高:36 中:33 低:28高:36 中:33 低:28高:40 中:36 低:30高:40 中:36 低:30kg 2121212222电子膨胀阀电子膨胀阀电子膨胀阀电子膨胀阀电子膨胀阀W 1414141414直接启动直接启动直接启动直接启动直接启动CMM 高:7.5 中:6 低:5高:7.5 中:6 低:5高:7.5 中:6 低:5高:8.5 中:7 低:5.5高:8.5 中:7 低:5.5Pa 标准:10 最大:35标准:10 最大:35标准:10 最大:35标准:10 最大:35标准:10 最大:35-----当地采购当地采购当地采购当地采购当地采购橡胶套(电机用)橡胶套(电机用)橡胶套(电机用)橡胶套(电机用)橡胶套(电机用)聚氨酯泡沫聚氨酯泡沫聚氨酯泡沫聚氨酯泡沫聚氨酯泡沫遥控开关遥控开关遥控开关遥控开关遥控开关选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1电子温控器电子温控器电子温控器电子温控器电子温控器保护装置风扇电机过热保护温控器风扇电机过热保护温控器风扇电机过热保护温控器风扇电机过热保护温控器风扇电机过热保护温控器霜冻保护温控器霜冻保护温控器霜冻保护温控器霜冻保护温控器霜冻保护温控器液管:∮6.35(1/4")液管:∮6.35(1/4")液管:∮6.35(1/4")液管:∮6.35(1/4")液管:∮6.35(1/4")气管:∮9.52(3/8")气管:∮9.52(3/8")气管:∮9.52(3/8")气管:∮12.7(1/2")气管:∮12.7(1/2")扩口连接扩口连接扩口连接扩口连接扩口连接R410A R410A R410A R410A R410A 内置排水泵内置排水泵内置排水泵内置排水泵内置排水泵可接VP25(内径25，外径32)可接VP25(内径25，外径32)可接VP25(内径25，外径32)可接VP25(内径25，外径32)可接VP25(内径25，外径32)必需(气管和液管)必需(气管和液管)必需(气管和液管)必需(气管和液管)必需(气管和液管)安装套件、排水软管安装套件、排水软管安装套件、排水软管安装套件、排水软管安装套件、排水软管配管保温附件连接方式冷媒种类排水泵排水软管室内温度控制安装数据冷媒管道尺寸冲击与振动吸收装置隔热隔音绝缘层操作控制操作开关风量有效静压与新风管连接过滤网，数量电机启动方式离心式风机×2离心式风机×2离心式风机×2离心式风机×2冷媒控制器空气处理设备风扇类型及数量离心式风机×2200×750×500净重制冷设备百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管热交换器200×750×500200×750×500200×750×500电源声压级200×750×500功耗kW 运转电流A mm 外形尺寸高×宽×深制冷能力制热能力kW 机型回风方式FDUT40KXE6F FDUT45KXE6F FDUT50KXE6F FDUT56KXE6F 底回风底回风底回风底回风4 4.55 5.64.55 5.66220V-50Hz 220V-50Hz 220V-50Hz 220V-50Hz制冷0.080.080.080.08制热0.080.080.080.08制冷0.360.360.380.38制热0.340.340.350.35dB(A)高:40 中:37 低:31高:40 中:37 低:31高:42 中:37 低:32高:42 中:37 低:32kg 25252525电子膨胀阀电子膨胀阀电子膨胀阀电子膨胀阀W 38383838直接启动直接启动直接启动直接启动CMM 高:11.5 中:9 低:7高:11.5 中:9 低:7高:12.5 中:9 低:7.2高:12.5 中:9 低:7.2Pa 标准:10 最大:50标准:10 最大:50标准:10 最大:50标准:10 最大:50----当地采购当地采购当地采购当地采购橡胶套(电机用)橡胶套(电机用)橡胶套(电机用)橡胶套(电机用)聚氨酯泡沫聚氨酯泡沫聚氨酯泡沫聚氨酯泡沫遥控开关遥控开关遥控开关遥控开关选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1电子温控器电子温控器电子温控器电子温控器保护装置风扇电机过热保护温控器风扇电机过热保护温控器风扇电机过热保护温控器风扇电机过热保护温控器霜冻保护温控器霜冻保护温控器霜冻保护温控器霜冻保护温控器液管:∮6.35(1/4")液管:∮6.35(1/4")液管:∮6.35(1/4")液管:∮6.35(1/4")气管:∮12.7(1/2")气管:∮12.7(1/2")气管:∮12.7(1/2")气管:∮12.7(1/2")扩口连接扩口连接扩口连接扩口连接R410A R410A R410A R410A 内置排水泵内置排水泵内置排水泵内置排水泵可接VP25(内径25，外径32)可接VP25(内径25，外径32)可接VP25(内径25，外径32)可接VP25(内径25，外径32)必需(气管和液管)必需(气管和液管)必需(气管和液管)必需(气管和液管)安装套件、排水软管安装套件、排水软管安装套件、排水软管安装套件、排水软管附件冷媒种类排水泵排水软管配管保温室内温度控制安装数据冷媒管道尺寸连接方式冲击与振动吸收装置隔热隔音绝缘层操作控制操作开关风量有效静压与新风管连接过滤网，数量空气处理设备风扇类型及数量电机启动方式净重制冷设备热交换器冷媒控制器声压级外形尺寸mm 高×宽×深功耗kW 运转电流A 离心式风机×3离心式风机×3离心式风机×3离心式风机×3百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管200×950×500200×950×500200×950×500200×950×500机型回风方式制冷能力kW 制热能力电源FDUT63KXE6F FDUT71KXE6F 底回风底回风6.37.17.18220V-50Hz 220V-50Hz制冷0.080.08制热0.080.08制冷0.420.42制热0.460.46dB(A)高:42 中:39 低:32高:42 中:39 低:32kg 3131电子膨胀阀电子膨胀阀W 100100直接启动直接启动CMM 高:16 中:13 低:9.5高:16 中:13 低:9.5Pa 标准:10 最大:50标准:10 最大:50--当地采购当地采购橡胶套(电机用)橡胶套(电机用)聚氨酯泡沫聚氨酯泡沫遥控开关遥控开关选购件:RC-EC4,RC-EXC1选购件:RC-EC4,RC-EXC1电子温控器电子温控器保护装置风扇电机过热保护温控器风扇电机过热保护温控器霜冻保护温控器霜冻保护温控器液管:∮9.52(3/8")液管:∮9.52(3/8")气管:∮15.9(5/8")气管:∮15.9(5/8")扩口连接扩口连接R410A R410A 内置排水泵内置排水泵可接VP25(内径25，外径32)可接VP25(内径25，外径32)必需(气管和液管)必需(气管和液管)安装套件、排水软管安装套件、排水软管连接方式附件冷媒种类排水泵排水软管配管保温操作开关室内温度控制安装数据冷媒管道尺寸过滤网，数量冲击与振动吸收装置隔热隔音绝缘层操作控制启动方式风量有效静压与新风管连接冷媒控制器空气处理设备风扇类型及数量电机高×宽×深净重制冷设备热交换器百叶翅片+内螺纹铜管百叶翅片+内螺纹铜管电源功耗kW 运转电流A 声压级外形尺寸mm 离心式风机×4离心式风机×4机型回风方式制冷能力kW 制热能力220×1150×570220×1150×570。

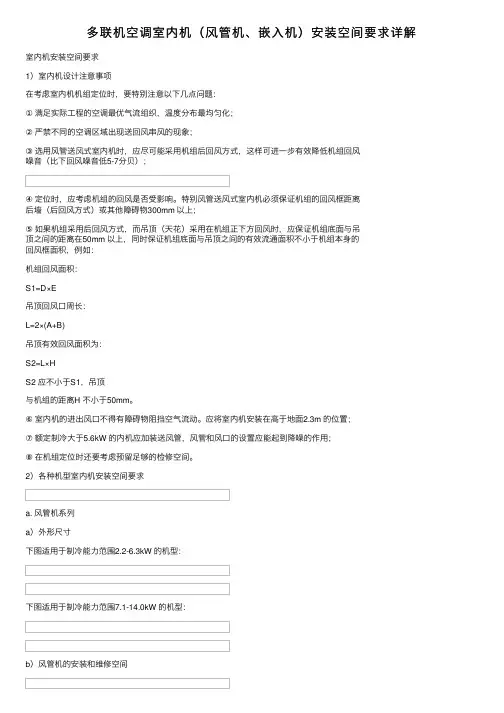

多联机空调室内机（风管机、嵌⼊机）安装空间要求详解室内机安装空间要求1）室内机设计注意事项在考虑室内机机组定位时，要特别注意以下⼏点问题：①满⾜实际⼯程的空调最优⽓流组织，温度分布最均匀化；②严禁不同的空调区域出现送回风串风的现象；③选⽤风管送风式室内机时，应尽可能采⽤机组后回风⽅式，这样可进⼀步有效降低机组回风噪⾳（⽐下回风噪⾳低5-7分贝）；④定位时，应考虑机组的回风是否受影响。
特别风管送风式室内机必须保证机组的回风框距离后墙（后回风⽅式）或其他障碍物300mm 以上；⑤如果机组采⽤后回风⽅式，⽽吊顶（天花）采⽤在机组正下⽅回风时，应保证机组底⾯与吊顶之间的距离在50mm 以上，同时保证机组底⾯与吊顶之间的有效流通⾯积不⼩于机组本⾝的回风框⾯积，例如：机组回风⾯积：S1=D×E吊顶回风⼝周长：L=2×(A+B)吊顶有效回风⾯积为：S2=L×HS2 应不⼩于S1，吊顶与机组的距离H 不⼩于50mm。
⑥室内机的进出风⼝不得有障碍物阻挡空⽓流动。
应将室内机安装在⾼于地⾯2.3m 的位置；⑦额定制冷⼤于5.6kW 的内机应加装送风管，风管和风⼝的设置应能起到降噪的作⽤；⑧在机组定位时还要考虑预留⾜够的检修空间。
2）各种机型室内机安装空间要求a. 风管机系列a）外形尺⼨下图适⽤于制冷能⼒范围2.2-6.3kW 的机型：下图适⽤于制冷能⼒范围7.1-14.0kW 的机型：b）风管机的安装和维修空间c）送风管的安装◆矩形风管安装上图只表⽰出后回风⼝的安装，根据实际安装需要也可使⽤下回风⼝，安装⽅法与后回风⼝的安装类似。
送风管为矩形风管，与室内机风⼝进⾏连接，所有送风⼝中，⾄少有⼀个保持敞开态。
送风⼝与回风⼝连接处、回风⼝和送风⼝连接处⽤帆布（选⽤有保温效果的帆布）连接，当有静压和低噪⾳要求时，在送风⼝和送风管之间接⼀静压箱，静压箱风⼝的尺⼨与送风⼝⼀致。
静压箱与送风⼝⽤帆布连接。
卡式风机盘管原理
卡式风机盘管是一种通过外接风机以及内部排水盘管实现室内空气调节的设备。
其工作原理如下：
1. 冷卡式风机盘管
冷卡式风机盘管主要用于制冷系统中。
制冷循环通过外部冷水进入内部排水盘管，冷水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气冷却。
同时，风机通过吸入室内空气，经过过滤后将冷却后的空气吹出，达到室内温度调节的效果。
2. 热卡式风机盘管
热卡式风机盘管主要用于暖气系统中。
暖气循环通过外部的热水进入内部排水盘管，热水与盘管中的铜管壁接触，通过对铜管壁的热量传导，将盘管内部的空气加热。
同时，风机通过吸入室内空气，经过过滤后将加热后的空气吹出，达到室内温度调节的效果。
3. 除湿
卡式风机盘管在冷却或加热空气的过程中，还能起到除湿的作用。
当空气通过盘管时，盘管表面的温度会快速降低，使得空气中的水蒸气凝结成水滴，从而将湿度降低。
这种除湿效果可以提高室内的舒适度，并防止空气中过多水蒸气对室内设备和家居造成损害。
4. 控制系统
卡式风机盘管通常配备有相关的控制系统，能够根据室内空
调的需求自动调节水流量和风机转速，以及控制盘管表面的温度。
通过这些智能控制，可以实现室内温度的精确调节，提高能源利用效率。
总结而言，卡式风机盘管通过外接风机和内部排水盘管，以冷却或加热空气的方式，实现室内空气调节。
其除湿功能和智能控制系统进一步提高了其效果和能源利用效率。
中央空调风管机是什么？风管机的优缺点现代家居设计在追求美观度的同时，生活质量和舒适度也不可忽视。
中央空调因其具有普通挂机无法比拟的隐藏安装，逐渐受到人们关注成为中产家庭装修的新标配。
但是家用中央空调的价格相对较高，而一般家庭装修阶段的预算都比较紧张。
这个时候，中央空调风管机便进入了人们的视野。
它也是隐藏安装在吊顶中，比普通挂机好看，比柜机省空间。
又相比中央空调多联机价格非常有优势。
据美景舒适家的空调设计师介绍，风管机是一拖一的中央空调形式，一个室外机与一个室内用铜管连接，室内机通过风管将冷风直接吹到每个房间，吊顶里布置风道，通过阀门控制气流，可按需求选择安装数量。
风管机的优点1--价格便宜，性价比高一套风管机的初投资价格与传统柜机差不多，远低于家用中央空调多联机组的价格。
风管机室内机包括送回两个风口，气流循环更合理，360度出风，室内温度分布更均匀，与传统柜机相比，舒适度更高。
风管机的优点2--节省空间，隐藏式安装风管机可隐藏安装在吊顶中，与传统分体柜机空调相比，可节约室内差不多1个㎡空间，考虑到成都近两年来飞快上升的房价，风管机的空间价值可比传统柜机节约上万块。
而且风管机的室内机机身纤薄，层高低的小户型也同样适用。
安装位置灵活，可做局部吊顶根据风管机不同出风的设计，可选择局部吊顶的方式，既能避免层高低导致室内压抑，同时搭配室内家居风格，提升装修美观度和层次感。
风管机的缺点风管机内机的噪音与其型号、风量、风压相关，型号大的风管机风量大、风压高，噪音也更大；风管机是一台室内机搭配一台室外机的模式，安装套数多的话，室外机占用墙外壁空间大。
风管机的安装设计风管机送回风方式主要有侧送下回、下送下回、侧送侧回三种。
侧送风的方式安装时可选择局部吊顶的方式，对室内层高的要求较低。
▲客餐厅一般是作为吃饭、休闲、接待朋友的场所，也最能彰显一个家庭舒适家居的概念，安装在客餐厅的风管机可采用侧送侧回的送风方式，风管机多档静压保证了均匀送风，室内温度更舒适，同时吊顶隐藏式安装完美适配整体家居装修风格。

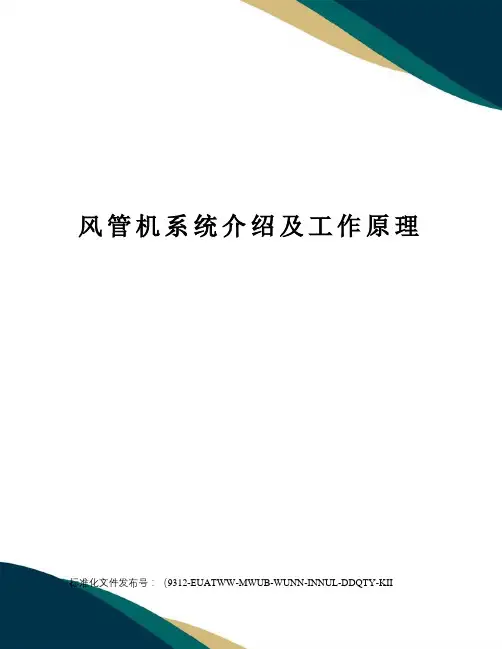

风管机系统介绍及工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII风管机系统介绍及工作原理风管式空调机系统顾名思义是以空气作为输送介质，它利用冷媒集中制取冷量，将新风冷却、加热，与回风混合后送入室内。
如果没有新风，则只将回风加热、冷却。
风管式空调机系统的室外机由一台压缩机和一台风冷冷凝器组成，室内机是由蒸发器和循环风机组成，形式有多种如天花式，暗藏天花式等。
该系统的特点是室外机的冷凝器采用空气冷却，每台室外机与室内机一对一配置形成独立系统，室外机的冷凝器与室内机蒸发器之间的连接统管最长可达25m，暗藏是天花机（室内机）可接风管并根据室内空间情况能将送风口一均匀布置在室内，还可接入新风管引进新风，系统完全依靠冷媒循环完成空调要求，该系统既有分体式空调的使用功能，又有中央空调的送风效果。
相对于其他形式的中央空调，风管式系统初投资较小，设计、使用简单，安装方便，使用灵活等特点。
风冷管道式空调机是一种通过风管向密闭空间、房间或区域直接提供集中处理空气的设备，它主要包括制冷（制热）系统以及空气循环和净化装置，还可以包括辅助加热装置等。
内机是一个简单的空气处理箱，采用高效低噪声离心风机，机外余压一般为20～250Pa以保证房间内气流组织合理。
风管机系统由于采用送风管道，风管断面有一定尺寸，故对建筑物有一定的要求。
风管机系统的适用范围：商场酒店大厅大型会议室餐厅食堂娱乐场所等。
产品特点：（1）优点节约投资风冷管道式空调系统属全空气系统，无水系统及其各种配套设备，因而大大降低了初投资。
使用方便空调系统简单，无需专人管理，只需定期检查。
送风均匀高静压管道机的出风口处的风压较高，可通过风道的正确设计来保证室内气流的均匀性。
配合装修风管装于天花内，仅风口露于室内，可根据装修要求选择不同材质的风口，使装修美观大方。
引入新风机组可引入部分新风，提高了室内空气品质，使您拥有健康舒适的空间。
风管机、模块机和多联机区别一、风管机（一拖一）风管机就是风管式空调机,空调联接风管向室内送风,所谓高静压风管机就是风管式空调机采用的送风机是高静压风机,空调静压相当于机外余压,这是空调送风能力的一个参数,静压越大,送风扬程越长.因为风管式空调送风需通过风管,所以送风过程中会增加风压的损失,如果不采用高静压风机的话,送到室内的风就很小了.风管机是近几年新兴的一种类型，由于从美观和经济等因素的考虑，风管机在家用中央空调系统中使用也不少，目前普遍采用的是1拖1的风管机，这种机器解决了挂机、柜机裸露在外面影响美观的问题，同时走管长度比普通家用空调要长，安装比较灵活，客户可根据实际需求选择安装一台或多台。
2、优点：和中央空调相比，风管机空调造价便宜，室内装修出来的效果和中央空调一模一样，而且维护方便、比较适合国人的空调使用习惯。
3、缺点：1）、定频技术、室外机多，要求外机位置多。
2）、如风系统设计不当（风压过小），则易产生各房间温度达不到设计要求。
回风设计有难度。
如设计不当易产生噪音。
整体噪声（风噪）偏大。
3）、冷量损耗大，从而导致耗电量加大。
二、模块机（水冷机组）冷 /热水机组的输送介质通常为水。
它通过室外主机产生出空调冷冻水，通过循环水泵（一运一备）由管路系统输送至室内的各末端装置，在末端装置处冷冻水与室内空气进行热量交换，产生冷风，从而消除房间空调负荷。
它是一种集中产生冷量，分散处理个房间负荷的空调系统形式。
冷/热水机组的末端装置通常为风机盘管。
冷冻水系统由冷冻泵、补水阀、水箱、防空阀、平衡阀和循环水管线组成。
2、优点1）、运转噪音低，还您安逸静谧的环境。
2）、温控精度高、温度恒定，无忽冷忽热现象，舒适性好。
3）、易与室内装潢协调、配合，体现出高雅格调。
3、缺点1）、对水系统安装、保温要求较高，须专业队伍操作，以防发生漏水问题。
2）、选用水管材质要求高。
3）、各房间对水压的要求较高，系统设计要专业，水里不平衡会使各个房间冷热量不均匀。
对比内容和项目名称
低静压风管机
薄型风管机
标准型风管机
四面出风天花机
两面出风天花机
容量范围 1.8~5.6KW 2.2~14KW 2.2~15KW 2.8~14KW 2.2~7.1KW
特点
1、最薄机身厚度仅为190mm；
2、各自体积小，可安装在狭小空间1、温度控制精确；2、对室温最大波动范围可控制在±0.5度
1、送回风口自由配置，配有
做工精良的回风箱和高效过滤网，可配合不同室内装修需要。
2、出风静压 40 Pa。
3、可引入新风。
4、机身轻巧，安装方便。
1、安全可靠，寿命长，运行噪音低；
2、最薄机身厚度（230mm），狭小天花空间也可适用；
3、配有酶杀菌空气净化装置和高效过滤网，保持空气清洁；
4、送风范围宽广，冷热均匀分布，适用范围广。
1、消除招投标项目障碍
2、22，36，45，56，71五种型号
3、节流部件内置，超静音设计
4、双向送风，适合狭长房间安装
5、配有酶杀菌空气净化装置和高效过滤器，保持空气清洁。
标配水泵无有无有
有
风管内机与嵌入式室内机对比
风管式室内机 嵌入式天花机
一面出风天花机
1.8~5.6KW
1、单向气流送风 ，适合角落送风。
可引入新风
2、机身超薄，适合狭小空间安装，机身厚度最薄是198mm。
3、出风静压10Pa，超低噪音运行。
有。
